نظام (الكالتشوغا) الاوكراني

إنضم
14 يناير 2008
المشاركات
1,146
التفاعلات
155


نظام (الكالتشوغا) صُمّم في 1987 م في مختبرات المعهد العسكري بكورسك الكائنة بالقطر الروسي، و بعد إنتهاء التجارب الميدانية قُدّمت الوثائق التقنية وَ الملفات الإنتاجية من مكتب الدراسات إلى مركب (توباز) بأوكرانيا للشروع في إنتاج العيّنات التجريبية. لكن خبراء مصنع (توباز) إكتشفوا بأنّ تصميم زملائهم بكورسك لا يعطي كثيراً من الإجابات الميدانية، حيث قاموا بإدخال التعديلات في التصميم، و بعد عدة تجارب في الميدان، شرع المصنع في إنتاج أنظمة الرصد و الإنذار المبكر بشكل متواصل لدعم المنظومة الدفاعية للجيش الأحمر. أمّا التعديل الأخير في نظام (الكالتشوغا) فعُدّل في عام 2000 م في ظروف تراجع الإقتصاد القومي وَ إضمحلال برامج البحث العلمي – رغم الوضع الإقتصادي القاهر فقد واصل العلماء الأوكران في تطوير و تحديث نظامهم وفقاً لآخر ما توصّلّت إليه التقنية الحديثة – الرقمية. لكن المصنع لم يجد التمويل اللازم لإنتاج العيّنة لهذا النموذج، و لكن مدير المؤسسة القومية الخاصة (أوكر سبتس إكسبورت) السيد فاليري ماليف خصّص 12 مليون غريفنة لهذا الغرض – و في النتيجة شاركت الصناعة العسكرية الأوكرانية بهذا النموذح في معرض التسليح، الذي نظّمته الإمارات العربية المتحدة في 2001 م بأبي ظبي. و قد إهتم بها كثير من الدول – و في نفس السنة أصبح هذا النظام يُداوم على الحدود الأوكرانية تعزيزاً للامن القومي. إنّ الفارق الجوهري في عمل نظام (الكالتشوغا) من أنظمة الرصد التقليدية يتمثل في التالي
الأنظمة التقليدية تعمل على إلتقاط أمواجها الخاصة المُنعكسة من الأجسام المتحركة في الفضاء (طائرات، صواريخ و غيرها)، و لذلك فهي غير محمية من القصف و التدمير لأنّها عندما ترسل تلك الأمواج – فتصبح عرضة لصواريخ العدو. فمثلاً أنظمة الرصد و الإنذار المبكر العراقية وَ اليوغسلافية كانت تعمل بهذا المبدأ الفيزيائي، و لذلك أصبحت مُستهدفة من طرف صواريخ الناتو وَ دُمّرت في مدة زمنية أقصاها 40 دقيقة
أمّا أنظمة (الكالتشوغا) فلا تبث أي إشعاع كهرومغناطيسي - فوظيفتها تؤول إلى إلتقاط الموجات التي تبثّها الماكينات و الآليات الأخرى، و بإلتقاطها يقوم الحاسوب بتحديد موقعها وَ سرعتها و حتى طرازها، و ثم تُنقل هذه المعلومات إلى مركب القذف الصاروخي عبر قنوات مُثبّتة – غالباً ما تستعمل القنوات الأرضية الباطنيةـ التي يصعب كشفها. و نشير إلى أنّ نظام (الكالتشوغا) يستطيع معرفة نوع اغلبية طائرات الناتو مثل الطائرة الأمريكية (آف – 16) او طائرة (الآواكس). و قد صرّح مرة المدير العام لمركب (التوباز) السيد يوري ريابكين بـأنّ نظام (الكالتشوغا) قادر على متابعة و رصد مجموعة من الطائرات يصل عددها إلى 200​

التعديل الأخير بواسطة المشرف:

IF-15C

عضو مميز
إنضم
3 سبتمبر 2007
المشاركات
3,657
التفاعلات
72
الف شكر لك اخوي القناص
ممكن فظلا لا امرا صور للنظام والدول المستخدمة غير اوكرانيا
الف تحيه


الزعيم

اسم على مسمى
صقور الدفاع
إنضم
20 يوليو 2012
المشاركات
9,087
التفاعلات
365 1
فكرة ذكية جدا ورائعة وموضوع جميل بارك الله فيك ولكن يا ريت صورة


POSTMAN

عضو
إنضم
14 يناير 2008
المشاركات
290
التفاعلات
10



إنّ مركب التصنيع الإستراتيجي (توباز) الكائن بدونيتسك في أوكرانيا يًنتج مركب الإنذار المركب ، حيث تستطيع أنظمته من تحديد إحداثيات، حتى طراز، الآليات المقتربة من حدود الوطن على مسافة تقدّر بـستة آلاف كيلومتر . و يدعى هذا النظام بـ( الكالتشوها). فمبدأ عمله جد بسيط – حيث تلتقط إنظمته الموجات و الذبذبات الكهروميغناطيسية الواردة من أظمة الطائرة او الصاروخ المتوجه إلى الأراضي الأوكرانية او أي مكان آخر، و في نفس الوقت نظام (الكالتشوغا) لا يبث أي موجة، الأمر الذي يجعله خفياً من أنظمة الرصد المتواجدة ضمن الناتو.
نظام (الكالتشوغا) صُمّم في 1987 م في مختبرات المعهد العسكري بكورسك الكائنة بالقطر الروسي، و بعد إنتهاء التجارب الميدانية قُدّمت الوثائق التقنية وَ الملفات الإنتاجية من مكتب الدراسات إلى مركب (توباز) بأوكرانيا للشروع في إنتاج العيّنات التجريبية. لكن خبراء مصنع (توباز) إكتشفوا بأنّ تصميم زملائهم بكورسك لا يعطي كثيراً من الإجابات الميدانية، حيث قاموا بإدخال التعديلات في التصميم، و بعد عدة تجارب في الميدان، شرع المصنع في إنتاج أنظمة الرصد و الإنذار المبكر بشكل متواصل لدعم المنظومة الدفاعية للجيش الأحمر. أمّا التعديل الأخير في نظام (الكالتشوغا) فعُدّل في عام 2000 م في ظروف تراجع الإقتصاد القومي وَ إضمحلال برامج البحث العلمي – رغم الوضع الإقتصادي القاهر فقد واصل العلماء الأوكران في تطوير و تحديث نظامهم وفقاً لآخر ما توصّلّت إليه التقنية الحديثة – الرقمية. لكن المصنع لم يجد التمويل اللازم لإنتاج العيّنة لهذا النموذج، و لكن مدير المؤسسة القومية الخاصة (أوكر سبتس إكسبورت) السيد فاليري ماليف خصّص 12 مليون غريفنة لهذا الغرض – و في النتيجة شاركت الصناعة العسكرية الأوكرانية بهذا النموذح في معرض التسليح، الذي نظّمته الإمارات العربية المتحدة في 2001 م بأبي ظبي. و قد إهتم بها كثير من الدول – و في نفس السنة أصبح هذا النظام يُداوم على الحدود الأوكرانية تعزيزاً للامن القومي. إنّ الفارق الجوهري في عمل نظام (الكالتشوغا) من أنظمة الرصد التقليدية يتمثل في التالي
الأنظمة التقليدية تعمل على إلتقاط أمواجها الخاصة المُنعكسة من الأجسام المتحركة في الفضاء (طائرات، صواريخ و غيرها)، و لذلك فهي غير محمية من القصف و التدمير لأنّها عندما ترسل تلك الأمواج – فتصبح عرضة لصواريخ العدو. فمثلاً أنظمة الرصد و الإنذار المبكر العراقية وَ اليوغسلافية كانت تعمل بهذا المبدأ الفيزيائي، و لذلك أصبحت مُستهدفة من طرف صواريخ الناتو وَ دُمّرت في مدة زمنية أقصاها 40 دقيقة
أمّا أنظمة (الكالتشوغا) فلا تبث أي إشعاع كهرومغناطيسي - فوظيفتها تؤول إلى إلتقاط الموجات التي تبثّها الماكينات و الآليات الأخرى، و بإلتقاطها يقوم الحاسوب بتحديد موقعها وَ سرعتها و حتى طرازها، و ثم تُنقل هذه المعلومات إلى مركب القذف الصاروخي عبر قنوات مُثبّتة – غالباً ما تستعمل القنوات الأرضية الباطنيةـ التي يصعب كشفها. و نشير إلى أنّ نظام (الكالتشوغا) يستطيع معرفة نوع اغلبية طائرات الناتو مثل الطائرة الأمريكية (آف – 16) او طائرة (الآواكس). و قد صرّح مرة المدير العام لمركب (التوباز) السيد يوري ريابكين بـأنّ نظام (الكالتشوغا) قادر على متابعة و رصد مجموعة من الطائرات يصل عددها إلى 200​


النسرالعربي

مشير اركان حرب
صقور الدفاع
إنضم
9 يناير 2008
المشاركات
8,148
التفاعلات
13,250 8
شكرا اخوي موضوعك رائع جدا
بارك الله فيك
والفائده للجميع


walas313

صقور الدفاع
إنضم
5 سبتمبر 2007
المشاركات
3,670
التفاعلات
4,227 1
قبل الحرب على العراق تم تسجيل مكلمات هاتفية امر خلالها الرئيس الاكراني السبق كوتشيما بتزويد العراق بعدد من انظمة كولتشوغا.
هذا النظام اذا ماتم دمجه مع نظام سام-10 يصبح لديك نظام دفاع جوي لا يقهر ومن الانظمة الاخرى الشبيهة به هي التشيكي فييرا والتمارا الذي تحاول مصر والجزائر والفيتنام الحصول عليه الا ان الوليات المتحدة تعارض بشدة


walas313

صقور الدفاع
إنضم
5 سبتمبر 2007
المشاركات
3,670
التفاعلات
4,227 1

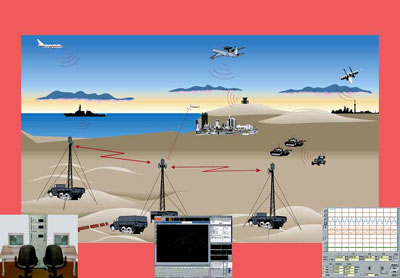

الصورة لنظام فييرا الشبيه به وهو تشيكي وتوضح بدقة اسلوب عمل هذا النوع من الرادارات


walas313

صقور الدفاع
إنضم
5 سبتمبر 2007
المشاركات
3,670
التفاعلات
4,227 1
معلومة بسيطة وأخيرة
النظام يستطيع اكتشاف الشبح من بعد 400 كلم !!!!


ابو حامد

عضو مميز
إنضم
14 مارس 2008
المشاركات
1,105
التفاعلات
8
معلومة بسيطة وأخيرة
النظام يستطيع اكتشاف الشبح من بعد 400 كلم !!!!
بالله من جدك هذا شي رهيب ممكن المصدر لكي استزيد واذا عندك موقع الشركه الاوكرانيه المصنعه للسلاح فكرما ليس امرا يالحبيب تزودني به

مكرر هل يعمل في دول اخرى غير اوكرانيا ولماذا لا يوجد دعايه عنه بارك الله فيك

إنضم
10 مايو 2008
المشاركات
44
التفاعلات
2
يبلغ مدى هذا الرادار 600 كم ، ومن المرجح أن تشتري ليبيا من هذا النظام .. وعلى فكرة تملك ليبيا عدد من المنظومات الرادارية من طراز استرم 5 الألمانية المتطورة للغاية ، ويزيد مداها عن الألف كم .


مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
25,794
التفاعلات
40,958 34
الدولة
Egypt
شوية صور للنظام عالماشي














نظام رادار كولشوغا هو نظام رادار عسكري لمراقبة الفضاء الجوي. منظومة كولشوغة من نوع الرادارات السلبية (passive radar) وهو من صنع شركة توباز topaz االاكرانية. و تقول الشركة المصنعة أن النظام يمكن من اكتشاف الطائرات الشبحية و ابطال فاعلية تقنية التخفي. كما تقول أنها يمكنها كشف الطائرات الشبح من مدى يصل إلى 200 كيلومترا في حين تكشف القاذفات العادية على مدى 600 كيلومتر تقريبا.


kingstar_1

عضو
إنضم
3 يناير 2009
المشاركات
80
التفاعلات
1
رد: نظام (الكالتشوغا) الاوكراني

سلاح رائع ويزيد من كفاءة الدفاع الجوى فى حالة امتلاكة

إنضم
14 فبراير 2009
المشاركات
48
التفاعلات
1
رد: نظام (الكالتشوغا) الاوكراني

سوريا هي الدولة العربية الوحيدة التي إشترت الكولتشوجا
ولم تستطع أي دولة عربية أخرى حتى محاولة تجربته أو التفاوض بشأنه:4[1]:


مارشــال

خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
25,794
التفاعلات
40,958 34
الدولة
Egypt
رد: نظام (الكالتشوغا) الاوكراني

سوريا هي الدولة العربية الوحيدة التي إشترت الكولتشوجا
ولم تستطع أي دولة عربية أخرى حتى محاولة تجربته أو التفاوض بشأنه:4[1]:
متى كانت الصفقة أخي وهل من معلومات عنها........؟


Red Rocket

عضو
إنضم
29 نوفمبر 2008
المشاركات
673
التفاعلات
1,264 2
رد: نظام (الكالتشوغا) الاوكراني

سلاح رائع ويزيد من كفاءة الدفاع الجوى المصرى فى حالة امتلاكة .:gun[1]:


walas313

صقور الدفاع
إنضم
5 سبتمبر 2007
المشاركات
3,670
التفاعلات
4,227 1
رد: نظام (الكالتشوغا) الاوكراني

قبل الحرب الاخيرة على العراق حاول صدام الحصول على هذا النظام وقد تم تسريب مكالمة هاتية للرئيس الاوكراني السابق ليونيد ,,, نسيت اسمه الثاني مع احد مساعديه كانا حددا فيها مبلغ 100 مليون دولار كثمن للنظام
لاادري اذا تمت الصفقة


Algerian Warrior

Terminator
إنضم
5 يوليو 2008
المشاركات
5,371
التفاعلات
355
رد: نظام (الكالتشوغا) الاوكراني

نظام غاية في الروعة واظن انه في اطار الحرب الباردة الجديدة يمكن للدول السيطة ان تغتنم هذه الفرصة تقتنيه ومن الرائع ان تمتلكه الدول العربية
ان تكامل هذا النظام مع السام الروسي بالاضافة للاس300و الاس400 يشكل نظام دفاعي يستحيل اختراقه مهما كانت قوة المعادي


Full Air Bomb

عضو
إنضم
21 يوليو 2009
المشاركات
68
التفاعلات
1
رد: نظام (الكالتشوغا) الاوكراني

موضوع اكثر من رائع مشكور اخي العزيز
