الحرس الثوري يتسلم112 زورق حربي قاذف للصواريخ

[جزر المحيط]

ورادار السيطرة على النيران

من نفس المحطة



[Iskander]

.



[Iskander]

الرادار يعمل من محطة ساحلية للتوجه أو قطع بحرية مرافقة

ورادار السيطرة على النيران

الزوارق الايرانية المزودة بصاروخ كروز من طراز نصر بمدى 35 كلم ليست بحاجة لرادار مستقل لتوجيه هذا الصاروخ فالرادار المحمول على متنها يكفي لتوفير احداثيات الهدف وتزويد الصاروخ بها قبل الاطلاق والصاروخ يتكفل بالباقي بعد اطلاقه عن طريق باحثه الراداري النشط active radar Seeker
أما لتوجيه صواريخ بمديات كبيرة Behind line of sight فهذه لقوارب بحاجة لتزويدها باحداثيات الهدف عن طريق رادارات بمدى كبير يمكنها رصد الأهداف خلف خط النظر سواء كانت الرادارات ساحلية أو محمولة على سفن كبيرة أو على طائرات بدون طيار



[عزت]

من نفس المحطة

اذا اخذت كل الاحداثيات من مصدر خارجى هيكون سهل التشويش عليها بقطع الاتصال بين الزورق ومصدر الرادار



[الكندرى]

انا و الله ما لى خلق ارد كثيرا على الاعضاء ... لان من خلال مشاهداتى بعضهم على مستوى متدنى للغاية من الادب و الثقافة عموما

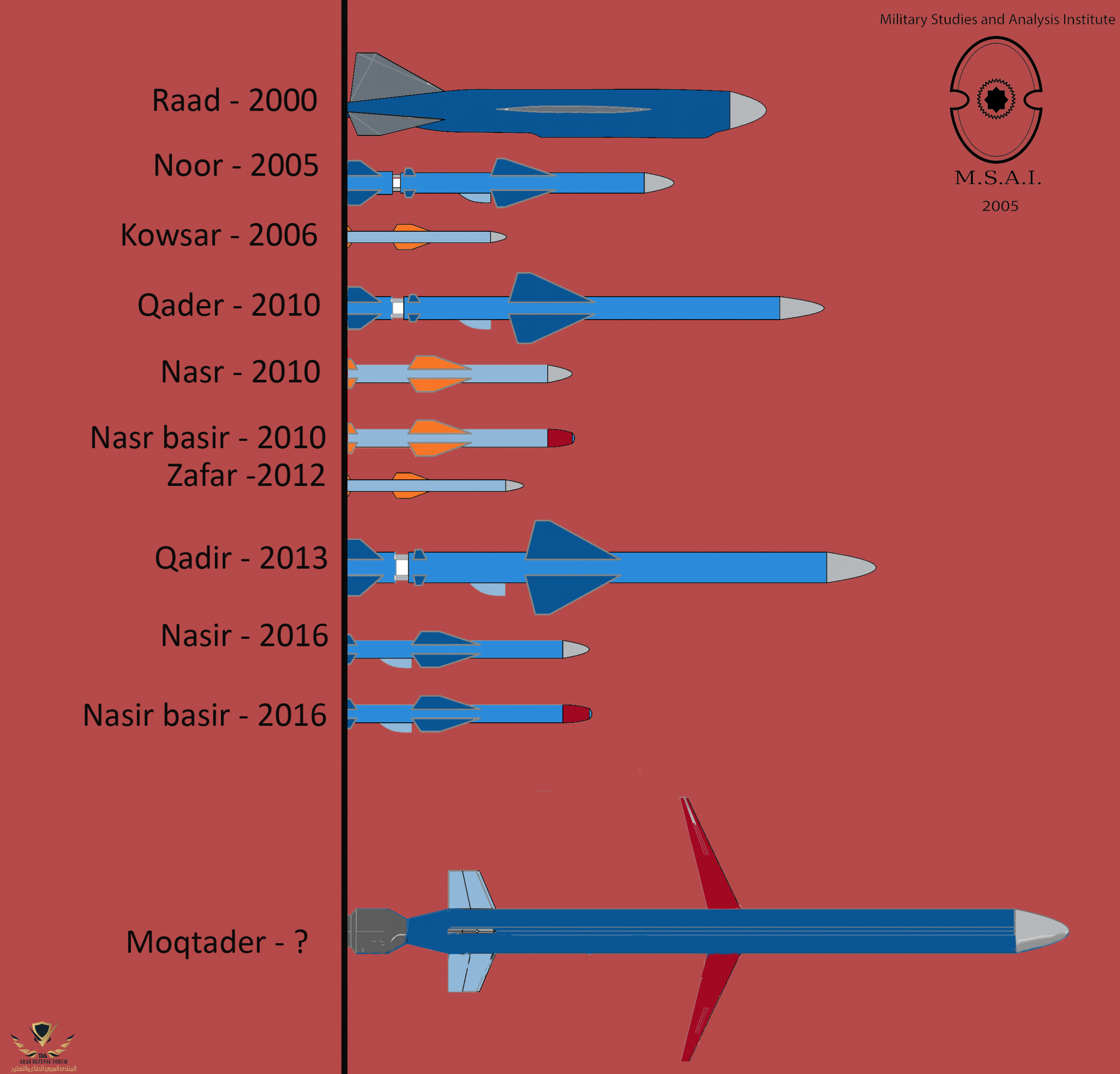

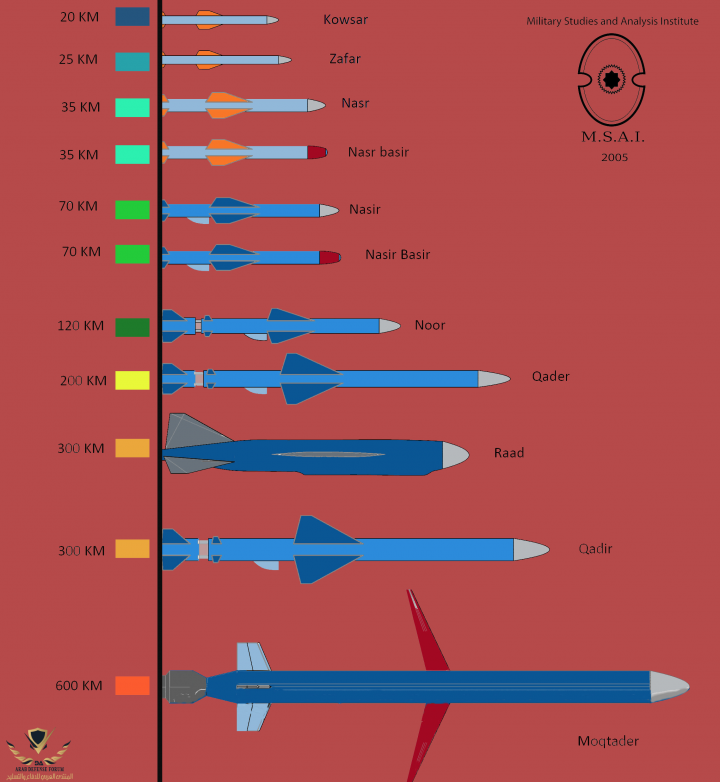

بعض الصواريخ التى تستخدمها البحرية الايرانية

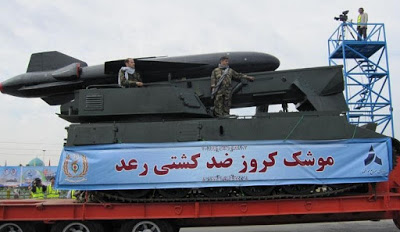

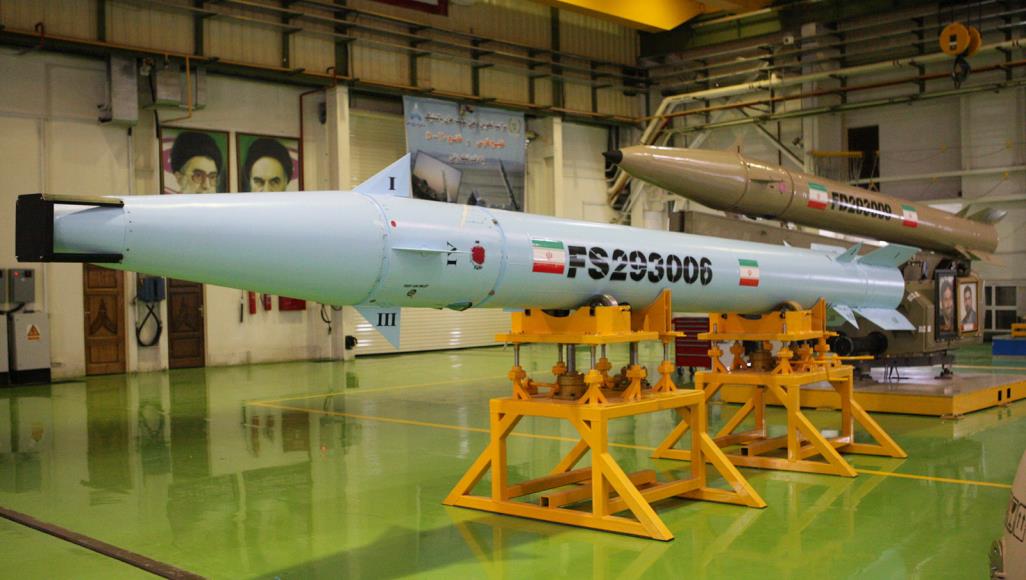

1- رعد وهى مبنية على اساس صاروخ سيلكوروم الصينى silkworm HY-4
من انتاج منظمة الصناعات الجوية Iran Aviation Industries Organization (IAIO).
الوقد :صلب .. الراس 450-550 كلج
المدى 360 كلم
يستخدم عادة فى Mobile Ground and Sea Launch-able الاطلاقات البرية المتحرية او البحرية

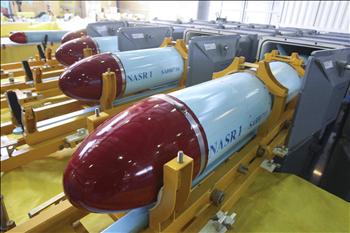

2- نصر -1
النسخة الايرانية المطورة من c701 الصينية
الراس : 150 كلج time-delayed semi-armour-piercing high-explosive شديدة التفجير
الطول 3.5 متر المدى 35 كلم

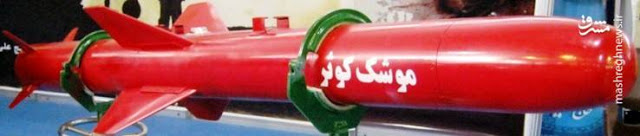

3-كوثر دخلت الخدمة 2006 , مضاد للتشويش الالكترونى طوله 2.5 متر المدى 20 كلم وقود صلب الراس المتفجر 29 كلم
time-delayed semi-armour-piercing high-explosive شديد الانفجار يستخدم بعضها فى زوارق ذو الفقار

و يعتقد انه المسؤول عن اصابة البارجة الاسرائلية ساعر 5 سنة 2006 يوجد منه ثلاث نسخ بتوجيه تلفزيزنى او حرارى او بباحث رادارى مليمترى

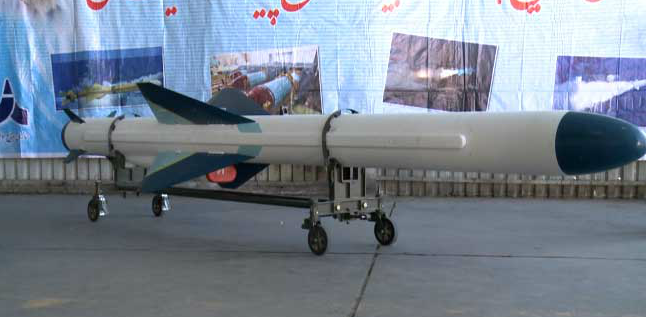

4- نور .. هندسة عكسية لصاروخ c802 الصينى مداه 170 كلم في النسخ الاخيرة , 2006 -بواسظة المحرك المحلي طلوع -4

5- صاروخ قادر . تطوير لصاروخ نور ادخله الحرس الثورى 2011 المدى 300 كلم
الراس الحربي 200 كلم

6- ظفر

صاروخ جديد يثبت على الزوارق السريعة ويحلق على علو منخفض، كما أن ايران تقول محمى من أى تشويش و"قادر على تدمير السفن الحربية الصغيرة والمتوسطة بدقة كبيرة". المدى غيرمعلوم



[الكندرى]

طبعا ..هناك صاواريخ اخرى ..



احدث صاروخ تم الكشق عنه 2017

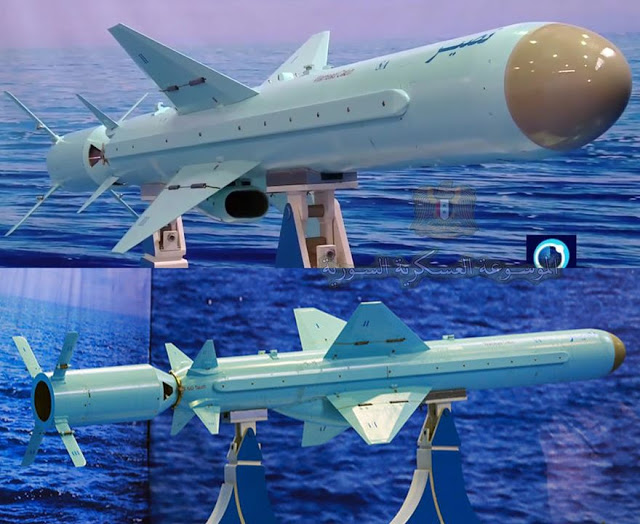

نصير : و هو احدث الصواريخ الايرانية المضادة للسفن كشف عنه 2017 .. .. حيث اصبح المحرك الصاروخي بمحرك نفاث و اضيف له معزز صاروخي (المعزز شبيه بمعزز صاروخ kh-35 الروسي) ما رفع مداه بشكل كبير حتى 140 كم مع تخفيض وزن الرأس الحربي حتى 110 كغ .. يعتقد ان المحرك النفاث لهذا الصاروخ مشتقة من صاروخ 705 الصيني (ربما سيصل لمدى 170 كم ).. مزود صاروخ نصير بنظامي الملاحة GPS/INS خلال المرحلة الاولى .. و توجيه راداري نشط في المرحلة الاخيرة من المسار .. و ربما يوجد نسخ بتوجيه كهربصري ..

هذا الصاروخ يمكن تركيبه على الزوارق السريعة و هو ما رفع قوة هذه الزوارق و خطورتها بشكل كبير بفضل المدى 140 كم الذي يصله .. كما يمكن تركيبه على منصات برية .. و بعض المواقع الايرانية تذكر ان هذا الصاروخ هو ما تم اطلاقه من غواصة غدير قبل اشهر قليلة ..

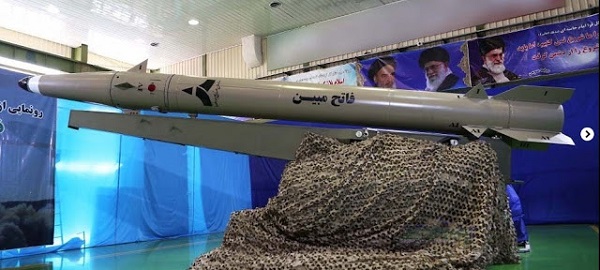

فاتح مبين



صاروخ فاتح مبين : هو احدث الصواريخ البالستية المضادة للسفن المشتقة من صاروخ فاتح110 .. و يعتبر زيادة بالمدى عن صاروخ خليج فارس .. مداه حتى 500 كم .. و وزن رأسه الحربي 450 كغ .. و اضيف اليه نظام ملاحة بالاقمار GPS اضافة لنظام الملاحة الداخلي INS و مزود ايضاً بباحث كهربصري .. دقته حتى 10 متر ..

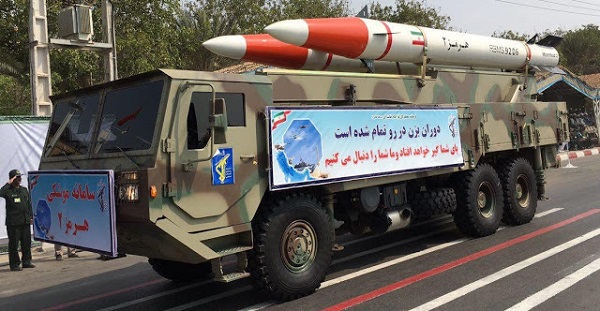

صاروخ هرمز1 و هرمز2 : و هما مشتقان من صاروخ فاتح110 .
رغم ان لهما اسمين مختلفين لكنهما في الحقيقة صاروخ واحد .. حيث ان هرمز1 هو صاروخ مضاد للرادارات الارضية
حيث زود بنظام ملاحة داخلي اضافة لباحث عن اشعة الرادار في مقدمته تصل سرعته حتى 4-5 ماخ ..
صاروخ هرمز2 هو صاروخ مضاد للسفن حيث يستهدف رادار السفينة اي انه يستخدم نفس الباحث في صاروخ هرمز1 .. و كلاهما بنفس المدى 300 كم و بنفس وزن الرأس الحربي: 600 كغ
يعني باختصار هرمز1 مضاد للرادارات في البر و هرمز2 مضاد للرادارات في البحر


خليج فارس
صاروخ سوبر سونيك باليستى مضاد للسفن . دخل الخدمة 2011 الطول 8.8 متر و المدى 300متر و الراس المتفجر 650 كلم تقول ايران اند دقيق للغاية



[juba_dz]

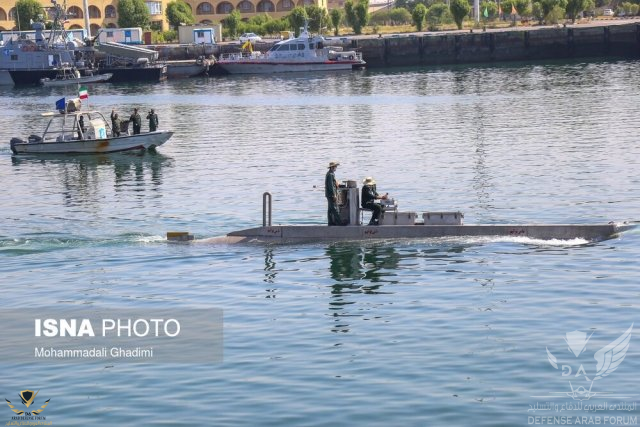

يبدو انهم بعد الدرونات اتجهو لغواصات غير ماهولة



[Iskander]

رغم ان لهما اسمين مختلفين لكنهما في الحقيقة صاروخ واحد .. حيث ان هرمز1 هو صاروخ مضاد للرادارات الارضية
حيث زود بنظام ملاحة داخلي اضافة لباحث عن اشعة الرادار في مقدمته تصل سرعته حتى 4-5 ماخ ..
صاروخ هرمز2 هو صاروخ مضاد للسفن حيث يستهدف رادار السفينة اي انه يستخدم نفس الباحث في صاروخ هرمز1 .. و كلاهما بنفس المدى 300 كم و بنفس وزن الرأس الحربي: 600 كغ
يعني باختصار هرمز1 مضاد للرادارات في البر و هرمز2 مضاد للرادارات في البحر

كلام غير صحيح هرمز 1 يختلف عن هرمز 2
هرمز 1 هو صاروخ مضاد للاشعاع anti radiation وظيفته استهداف الرادارات سواء في البر أو في البحر وهو مزود بباحث راداري سلبي أما هرمز 2 فو صاروخ مضاد للسفن مزود بباحث راداري نشط َActive Radar Seeker يمكنه اكتشاف واستهداف السفن حتى وان لم تكن راداراتها مشغلة



[الكندرى]

كلام غير صحيح هرمز 1 يختلف عن هرمز 2
هرمز 1 هو صاروخ مضاد للاشعاع anti radiation وظيفته استهداف الرادارات سواء في البر أو في البحر وهو مزود بباحث راداري سلبي أما هرمز 2 فو صاروخ مضاد للسفن مزود بباحث راداري نشط َActive Radar Seeker يمكنه اكتشاف واستهداف السفن حتى وان لم تكن راداراتها مشغلة

موقع غلوبال سيكيورتى global security يصنف الصاروخين هرمز 1و 2 كمضاد للرادارات ..فى هذا الجدول

Iran’s missile shield – New Defence Order. Strategy

Developing own missile capabilities has been the main priority over many years as part of Iranian defense strategy aimed at containing the USA and its regional allies. Sanctions of the UN Security Council remaining in force against Iran until autumn 2020 and banning supplies of many ordinary...

dfnc.ru

لكن اميل الى هذا الرHى الذى ذكرته .. سابقا
Besides, special versions were designed on the basis of this missile over the last years to hit standalone special targets such as large ships, radars etc. In order to make it possible to hit these objects the standard inertial guidance system has been supplemented with various target-seeking heads (TSH), which should guide a missile precisely at the needed target on the final path.

For example, anti-ship version Khalij Fars features allegedly an infrared TSH, another anti-ship version under the name of Hormuz-2 has an active radar TSH and the Hormuz-1 missile is equipped with a TSH, which is guided onto a powerful radiation source. The last one in this row is the Fateh Mobin, which was first showcased in 2018 and was declared to have had a new advanced “smart” guidance head for high-precision hitting both water and surface targets.

Iran’s missile shield – New Defence Order. Strategy

Developing own missile capabilities has been the main priority over many years as part of Iranian defense strategy aimed at containing the USA and its regional allies. Sanctions of the UN Security Council remaining in force against Iran until autumn 2020 and banning supplies of many ordinary...

dfnc.ru



[Iskander]

موقع غلوبال سيكيورتى global security يصنف الصاروخين هرمز 1و 2 كمضاد للرادارات ..فى هذا الجدول

Iran’s missile shield – New Defence Order. Strategy

Developing own missile capabilities has been the main priority over many years as part of Iranian defense strategy aimed at containing the USA and its regional allies. Sanctions of the UN Security Council remaining in force against Iran until autumn 2020 and banning supplies of many ordinary...

dfnc.ru

لكن اميل الى هذا الرHى الذى ذكرته .. سابقا
Besides, special versions were designed on the basis of this missile over the last years to hit standalone special targets such as large ships, radars etc. In order to make it possible to hit these objects the standard inertial guidance system has been supplemented with various target-seeking heads (TSH), which should guide a missile precisely at the needed target on the final path.

For example, anti-ship version Khalij Fars features allegedly an infrared TSH, another anti-ship version under the name of Hormuz-2 has an active radar TSH and the Hormuz-1 missile is equipped with a TSH, which is guided onto a powerful radiation source. The last one in this row is the Fateh Mobin, which was first showcased in 2018 and was declared to have had a new advanced “smart” guidance head for high-precision hitting both water and surface targets.

Iran’s missile shield – New Defence Order. Strategy

Developing own missile capabilities has been the main priority over many years as part of Iranian defense strategy aimed at containing the USA and its regional allies. Sanctions of the UN Security Council remaining in force against Iran until autumn 2020 and banning supplies of many ordinary...

dfnc.ru

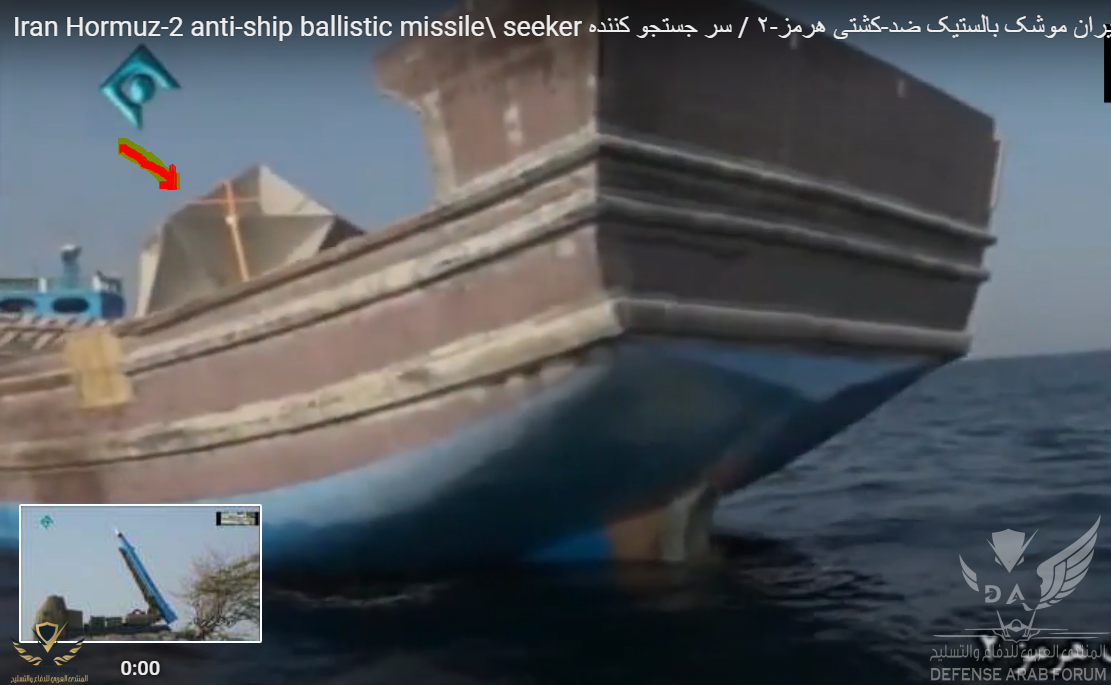

موقع Global security في الكثير من الاحيان يقدم معلومات خاطئة لهذا لا يمكن الاعتماد عليه وعلى كل حال فيديو تجربة صاروخ هرمز 2 يغني عن أي مصدر آخر ففي بداية الفيديو يمكن ملاحظة وجود ال Corner reflectors على متن الهدف الذي هو قارب خشبي ووظيفتها زيادة المقطع الراداري للهدف عند اجراء تجارب على صواريخ تعتمد التوجيه الراداري النشط وهي ليست ضرورية ان كانت التجربة لصاروخ يعتمد التوجيه الرادري السلبي كصاروخ هرمز 1 مثلا



[The scorpion.]

ما رايكم ف الحل ده صواريخ هيلفاير بحريه او شبيه لنظام الفلانكس لكن يكون متخصص ضد اللنشات سيكون ممتاز والاهم تركيب رادارات تكون مهمتها فقط رصد اللنشات الصغيره بجانب الرادار الرئيسي للسفقينه
مستقبل بعد 10 سنوات يكون اسلحه ليزر



[larbi]

ما رايكم ف الحل ده صواريخ هيلفاير بحريه او شبيه لنظام الفلانكس لكن يكون متخصص ضد اللنشات سيكون ممتاز والاهم تركيب رادارات تكون مهمتها فقط رصد اللنشات الصغيره بجانب الرادار الرئيسي للسفقينه
مشاهدة المرفق 271224مشاهدة المرفق 271225

قطيع آلي من المسيرات مثل السيكر 400 يستعمل التعلم الآلي و يعمل اوتوماتيكيا للرصد وتشارك المعلومات في ما بينهم .
كلفة اقل مساحة تغطية اكبر وخسارة negligible اذا تم استهدافها



[جزر المحيط]

.

وكذلك تشكيلة من الطربيدات



[abo alqasem]

Iranian marine missiles

https://msai.ir/wp-content/uploads/2019/12/Azraels-of-Persian-gulf.pdf



[abo alqasem]



[عابر سبيل]

Sales of Bladerunner 51 were blocked to Iran by the west; however, in 2009, Iran managed to obtain one from a South African arms dealer.[3] Iran created its militarized version of Bladerunner 51, named Seraj-1, in 2010.[4] The designer of Bladerunner, Lorne Campbell, expressed his frustration that Iran had copied his design.[3] Commander of IRGC Naval Force, Rear Admiral Ali Fadavi said that the Seraj-1 will be mass-produced from March 2011 to March 2012.[2] Fadavi has also announced that Iran's navy aims to increase the speed of the militarized boats to 80-85 knots in the near future, and even up to 100 knots thereafter.[2] These planned speed boats would most probably be named Seraj-2, Seraj-3 etc., since boats with that speed and the stability to carry weapons would depend on the Seraj-1 design.



[الادميرال كيزارو الغامدي]

لا تستطيع ذلك
اذ نقلت ايران منظومتها بافار 373 و خرداد سوم و اخرى الى مناطق قرب مضيق هرمز للدفاع الجوى .. السيطرة الجوية باتت صعبة



[RAS DAHB]

قوة بحرية ممتازة .. قطع صغيرة و بأعداد , و ده ينطبق علي الدرونات برضو.

ياريت عندنا ياخدو نفس التفكير ... زود اعداد الكورفيتات زي الجويند و الزوارق المسلحة زي الامبسادور و بتنصيع محلي كامل مش بس تلحيم البدن.
.. و بدل التعاقد علي 1000 و لا 2000 دبابة في مسرح عمليات زي اللي عندنا , يعتمدو mass production للدرونات الانتحارية و درونات المراقبة و المسلحة و يستخدمو IFV



[عمرو بن معد يكرب]

الكوري Bigung يجي نوعين 70mm و 130mm خفيف ومتعدد الاستخدام ورخيص جداً وفعال.
تستطيع دمجه على قطع السطح او الاطلاق من البر.



​

اتمنى تركيب هاذه المظومة من نوع 70mm على الزوارق السعودية السريعة التي اشترتها مؤخرا من فرنسا ستكون وقتها زوارق اعتراضية فعاله
