مقاتلات Typhoon ، وحمولة 16 صاروخ جو-جو

Hawk 205

خـــــبراء المنتـــــدى
إنضم
1 أبريل 2013
المشاركات
744
التفاعل
6,327 84 0
:بداية:


في يونيو 2019 وخلال معرض باريس للطيران ، وقع كل من شركتي Eurofighter و Eurojet ووكالة NETMA عقوداً أولية بقيمة 53.7 مليون يورو وذلك لأجل دعم وتطوير مقاتلات Typhoon عبر ما يسمى ببرنامج التقييم طويل الأجل Long-Term Evolution أو LTE. وهذه الدراسة ستمتد نحو 19 شهراً للمقاتلة و 9 أشهر للمحرك EJ200 ، وتهدف إلى معرفة القدرات التطويرية المستقبلية للمقاتلة من خلال تحديد واستكشاف مجموعة من التحسينات التقنية والتي ستضمن أن تظل المقاتلة فعالة من الناحية التشغيلية والقتالية ويمكن أن تستمر في الخدمة للعقود القادمة.

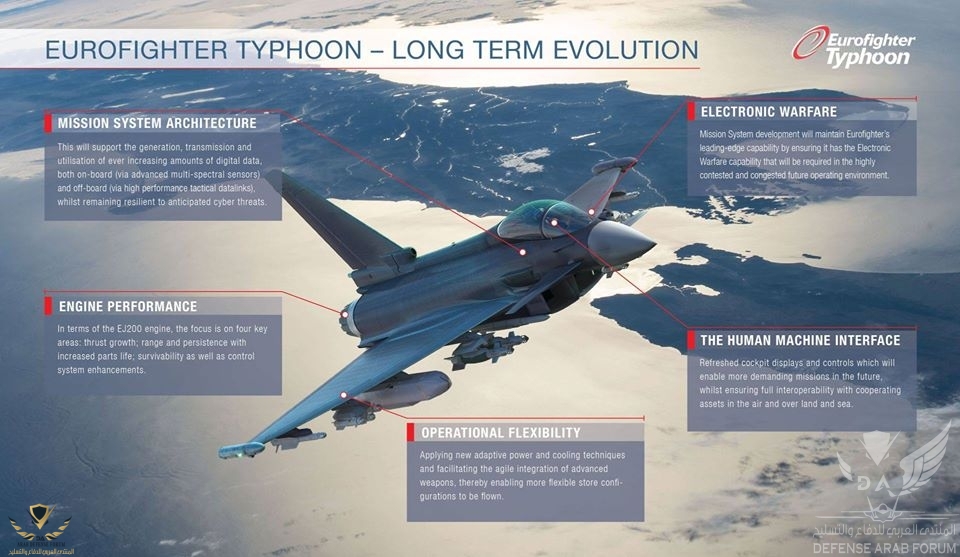

وتشمل المجالات التقنية التي يتم استكشافها هي بنية نظام المهمة Mission Systems Architecture والتي تبنى على أنظمة الحرب الإلكترونية الحالية عن طريق زيادة استخدام البيانات الرقمية على متن الطائرة (عبر أجهزة استشعار متعددة الأطياف المتقدمة) وخارجها (عبر وصلات البيانات التكتيكية عالية الأداء) حتى تظل مرنة تجاه التهديدات الجديدة والناشئة بما في ذلك التهديدات السيبرانية ، كما ينظر إلى النظام الدفاعي Defensive Aids Sub System للوفاء بالمتطلبات المستقبلية حتى عام 2050 مما يمكن لمقاتلات Typhoon من الاستجابة بشكل أسرع وأكثر سهولة وبأسعار معقولة للمتطلبات الجديدة لمواجهة التهديدات عند ظهورها ، أما العنصر الثالث فهو واجهة الإنسان والآلة Human-Machine Interface والذي يشمل تحديثاً كبيراً لشاشات العرض والتحكم في قمرة القيادة والتي ستمكّن المهام الأكثر تطلباً مع ضمان قابلية التشغيل البيني الكامل مع الوحدات القتالية الصديقة في الجو وعلى البر وفي البحر ، و بالإضافة إلى ذلك فإن استخدام تقنيات للطاقة وتبريد مدمجة جديدة مع دمج رشيق للأسلحة المتقدمة يُقصد به أن يؤدي ذلك إلى حمولات مرنة. أما فيما يتعلق بالمحرك EJ200 فإنه ينصب التركيز على نمو قوة الدفع وزيادة المدى مع إطالة عمر الأجزاء وقابليتها للبقاء بالإضافة إلى تحسينات نظام التحكم.

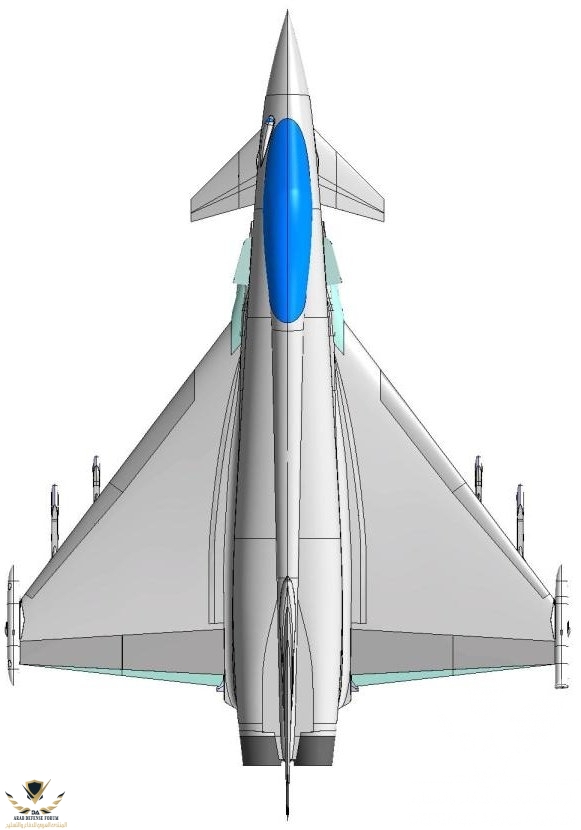

ومن الأمور المركزية للعديد من هذه الطموحات المستقبلية لبرنامج التقييم طويل الأجل LTE هي إضافة طقم التعديل الديناميكي الجديد Aerodynamic Modification Kit أو AMK إلى المقاتلة ، وقد قال رئيس التسويق الاستراتيجي في شركة Eurofighter والطيار المقاتل السابق رافائيل كلاشكا: "نحن نناقش مع الدول الشريكة فيما يتعلق بالمنهجية الأكثر كفاءة لبرنامج LTE ، إن طقم AMK يتكون من امتداد لجذر الجناح مع إعادة تصميم للحافة الخلفية للقلاب ، وقد تم بالفعل اختبارها ضمن الرحلات الاختبارية ويمكن تثبيتها بسهولة – وهذا الطقم الجديد هي واحدة من خيارات حزمة برنامج LTE التي نناقشها مع عملائنا. إن طقم التعديل الديناميكي الجديد AMK يفتح أفقاً جديداً تماماً للقدرات ، إذ أن التحسين الأكثر وضوحاً لها هي فيما يتعلق بدمج الأسلحة ، ونحن ننظر في كيفية زيادة عدد الصواريخ لحشد القوة النارية حقاً ، أما الفائدة الجانبية هي رشاقة أكبر ووضع زاوية الهجوم أكثر راحة".

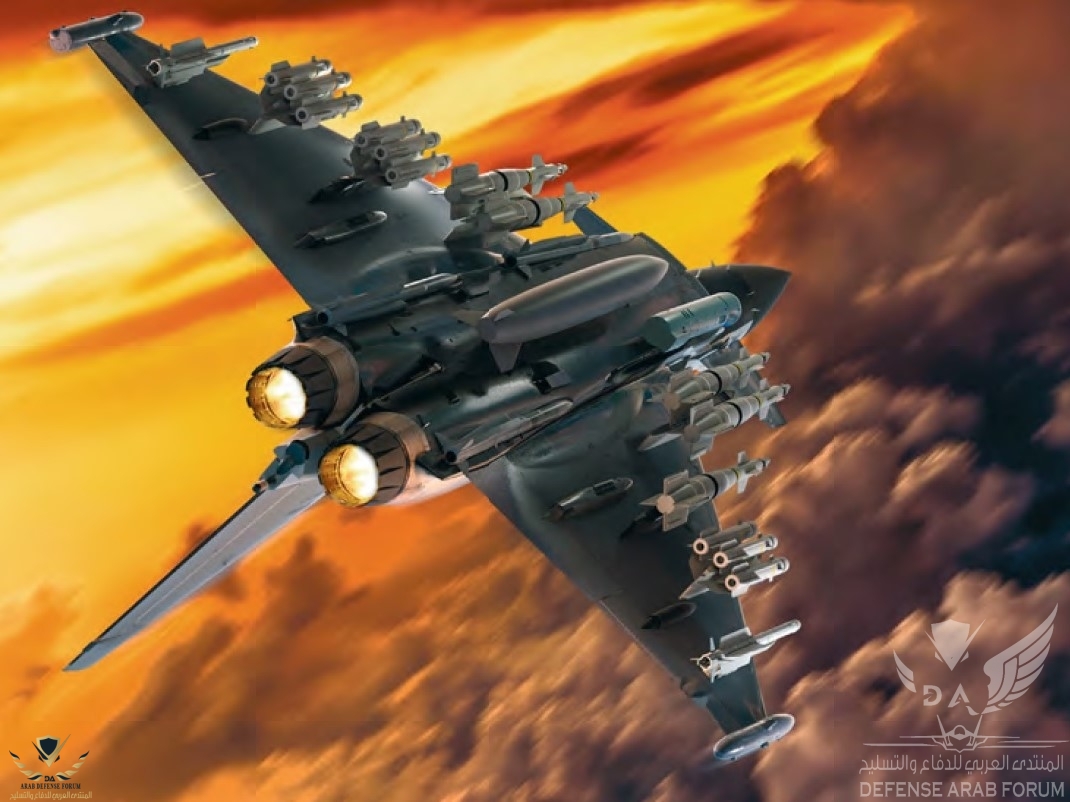

وفي الوقت الحالي يمكن لمقاتلات Typhoon من حمل عدد ثمانية صواريخ جو-جو ولكن هناك إمكانية لزيادة هذا بشكل ملحوظ ، ويضيف رافائيل كلاشكا: "ستلعب قوة النيران دوراً رئيسياً في ساحة المعركة المستقبلية ، ولتعزيز المقاتلات أبعد من ذلك قليلاً فقط فإنه يمكننا أن نجعل من هذا وحشاً جوياً حقيقياً ، أما بالنسبة لمهام جو-أرض فإنه يمكننا أن نرى التحسينات في معدل الالتفاف وفي حدود قوة الجاذبية G وأيضاً في الحمولات الغير متماثلة ، طقم AMK يعني أن المقاتلة ستصير أكثر مرونة وأكثر قدرة على حمل مدى واسع من الذخائر ، ولن يكون الطيار مقيد التصرف حتى عندما يتعلق الأمر بتسلسل إطلاق الذخائر فإن هذا سيكون أكثر راحة له ، وأيضاً لا داعي للقلق بشأن مركز الثقل للمقاتلة والذي يتأرجح في الأمام والخلف". وسيتم تسهيل زيادة حمولة الذخائر جو-جو و جو-أرض عن طريق تركيب قاذف للذخائر مزدوج في نقاط التعليق الداخلية القريبة للبدن ، كل هذا بفضل طقم AMK والذي يفتح المجال لإضافة هذه الحمولات المتنوعة الجديدة.

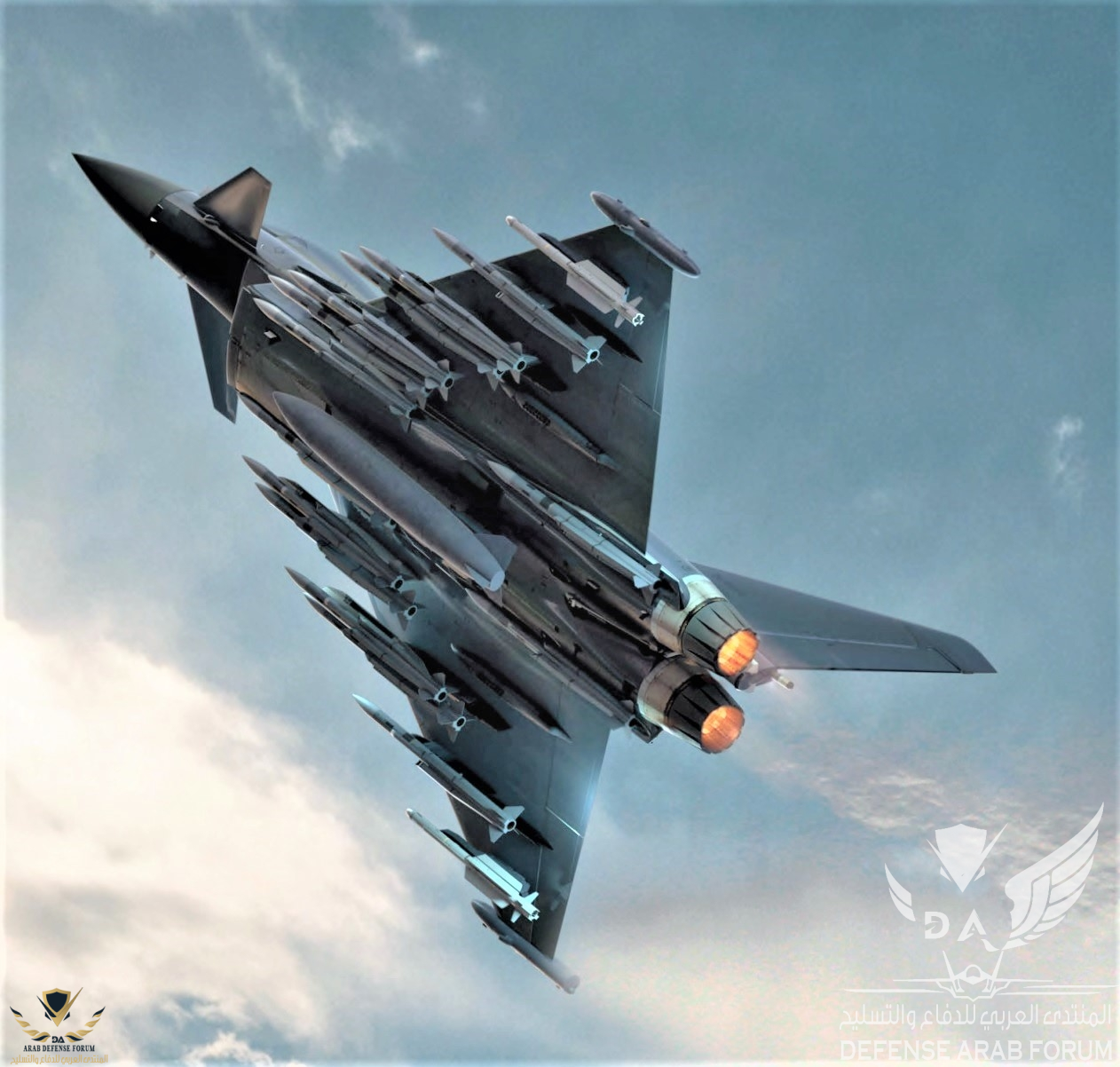

Typhoon full air to air missiles.jpg
Typhoon LTE.jpg
يمكن تعديل أي مقاتلة موجودة في الخدمة وتركيب طقم AMK عليها بسهولة أو تضمينها في المقاتلات التي ستصنع الجديدة ، وتعتبر واحدة من العناصر التي تبرزها شركة Eurofighter فيما يتعلق بالقدرات والمزايا للدول الشريكة لاتخاذ قرار بشأنها ، وتخطط Eurofighter أيضاً في تحسين وصلة البيانات وذلك لأجل فتح مستوى جديد من الوعي الظرفي بالإضافة إلى القدرة بالاتصال عبر الأقمار الصناعية.
يتضمن واجهة الإنسان والآلة HMI المحسن تخطيطاً جديداً لقمرة القيادة والمناقشات حول التكوين النهائي لاتزال مستمرة ، ومع ذلك ستكون المقصورة مستندة حول شاشة عرض كبيرة جديدة ، و لقد أثبت تخطيط قمرة القيادة الحالي وبيئة العمل فعاليتهما للغاية هما الآن مصقولان جيداً ، لذا فإن شركة Eurofighter تركز الآن على هندسة المهمة -والذي يعتبر "دماغ" المقاتلة- مع الحفاظ على الوعي بالإمكانات المستقبلية للعناصر الأخرى مثل شاشات عرض ثلاثية الأبعاد للرادار ، و فلسفات جديدة تماماً حول كيفية ظهور قمرة القيادة المستقبلية. هناك أيضاً رغبة في نضج هذه التقنيات تحسباً لتضمينها في برامج مقاتلات الجيل التالي الأوروبية FCAS والتي يؤخذ في الاعتبار الحد من المخاطر المدرجة في هذه البرامج المستقبلية.


عودا حميدا
التايفون تثبت تفوقها في كل شيء على منافستها الرافال المسكينة.
حتى الان لا توجد رؤية واضحة لبرنامج تطوير الرافال.
بالنسبة لي يكفي ان الامارات رفضتها


هده الحمولات لـصور على الارض و المعارض فقط في الجو سيتم ضرب flight envelope

الحمد لله على السلامة اخونا العزيز Hawk205 عراب التايفون

شكرا على الموضوع الجميل.
التايفون تحفة فنية بالنسبة لي افضل مقاتلة أوروبية و أفضل من الرافال.
اتمنى المغرب لو يستطيع نشتري سرب من بريطانيا مع الازمة الاقتصادية التي تضرب أوروبا ستكون الصفقة في المتناول.
عدو عدو - - > صديقي

شكرا على الموضوع الجميل.
التايفون تحفة فنية بالنسبة لي افضل مقاتلة أوروبية و أفضل من الرافال.
اتمنى المغرب لو يستطيع نشتري سرب من بريطانيا مع الازمة الاقتصادية التي تضرب أوروبا ستكون الصفقة في المتناول.
عدو عدو - - > صديقي
سرب فقط؟؟؟؟

التايفون عضيدة العقاب في القوات الملكية رائعة ومبهرة واتمنى حقيقة زيادتها وتفعيل خيار 48 الاضافية


هده الحمولات لـصور على الارض و المعارض فقط في الجو سيتم ضرب flight envelope

غير صحيح ، لعدة اعتبارات

أولاً تبلغ الحمولة الخارجية القصوى للمقاتلة 7500kg ، وإذا كانت حمولتك أقل من الحد الأقصى فإن هذا لن يؤثر على أداء المقاتلة ، ثانياً تتسم صواريخ جو-جو بخفة الوزن مقارنة بغيرها من ذخائر جو-أرض مثل قنابل GBU-12/16 لذلك تستطيع المقاتلة حمل عدد أكبر من صواريخ جو-جو ، ثالثاً الحمولة الإضافية من ذخائر جو-جو أو جو-ارض مقترنة بطقم التعديل الديناميكي الجديد AMK والذي يزيد من معدل الرفع للأجنحة بمعدل 25% ومن زاوية الهجوم AoA بمعدل 45% ومن معدل الالتفاف بمعدل 100%

لذلك لن تواجه المقاتلة مشكلة أو يتأثر أدائها في حمل عدد 16 صاروخ جو-جو موزعة بين عدد 14 صاروخ Meteor وصاروخين IRIS-T ومع خزان وقود واحد بسعة 1000 لتر

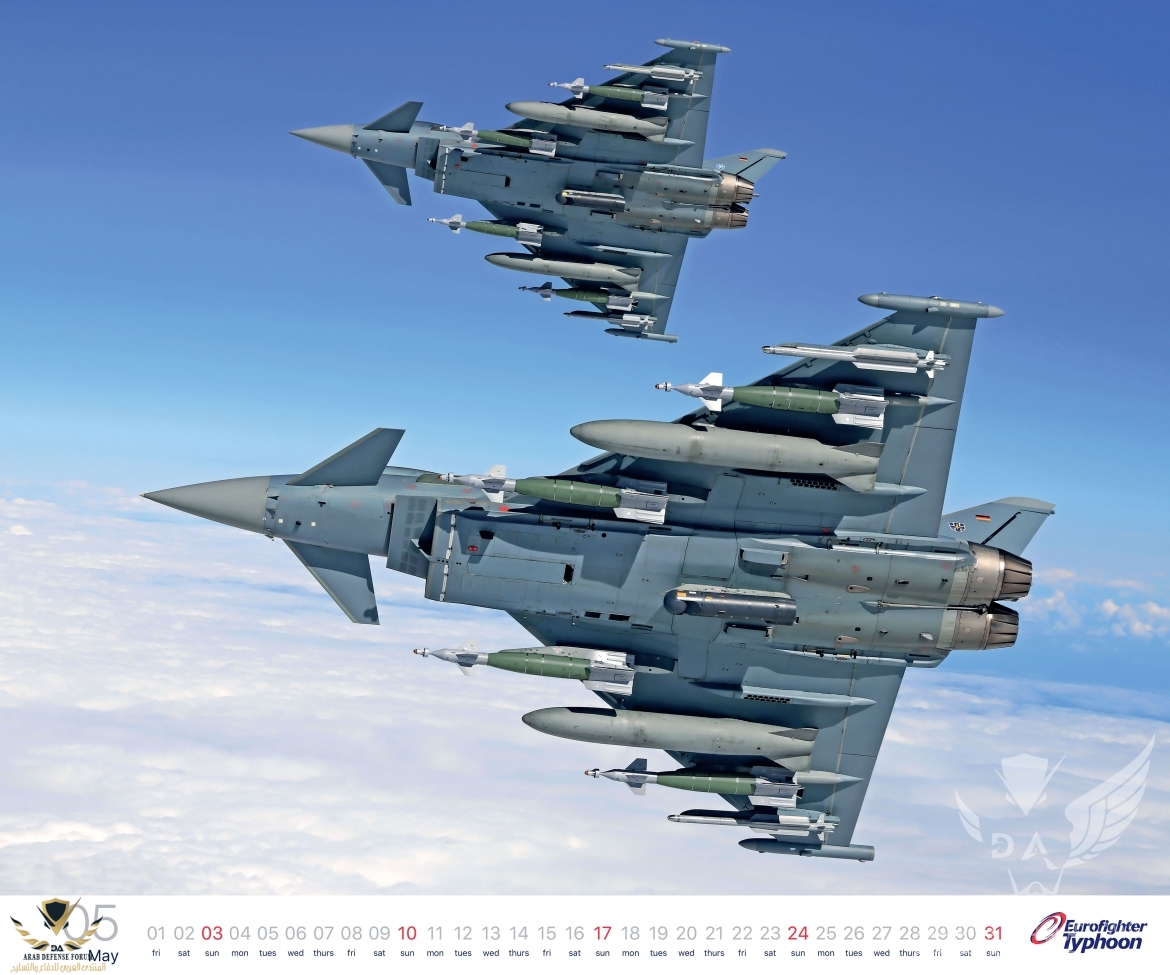

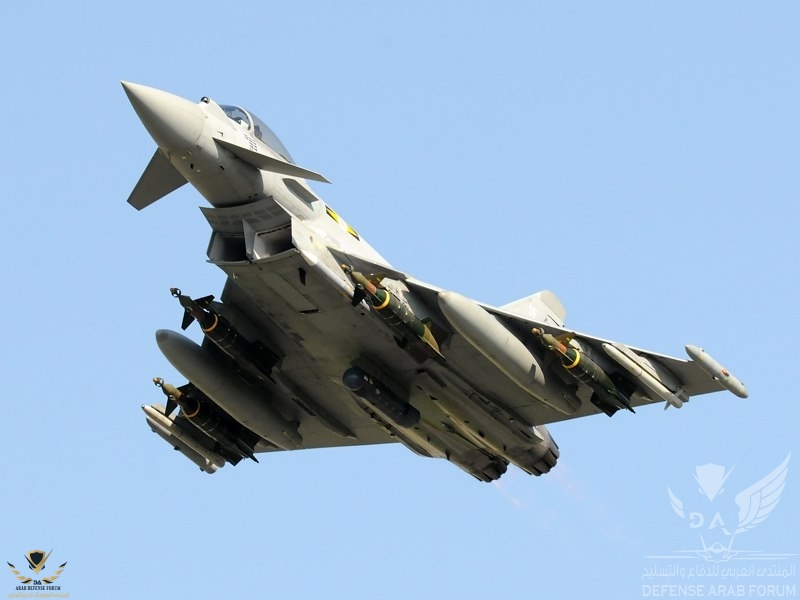

سبق لمقاتلة Typhoon الطيران بحمولات متعددة المهام جو-جو و جو-أرض كاملة وذلك في مهام قتالية حقيقة أو في استعراض جوي لبرهنة قدرتها أمام المشاهدين








التعديل الأخير:
عودا حميدا
التايفون تثبت تفوقها في كل شيء على منافستها الرافال المسكينة.
حتى الان لا توجد رؤية واضحة لبرنامج تطوير الرافال.
بالنسبة لي يكفي ان الامارات رفضتها

شكراً لك

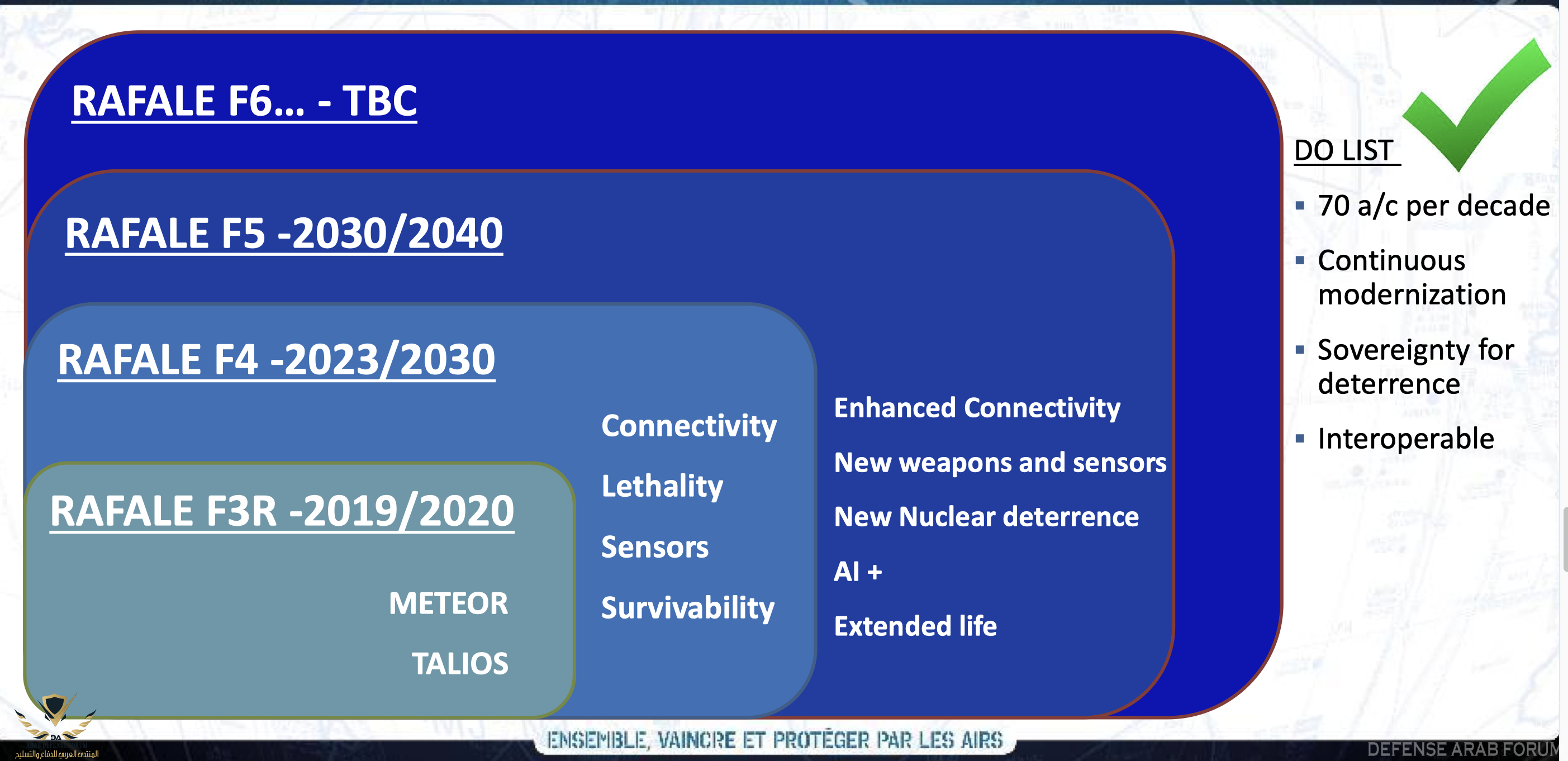

مع أن مقاتلة Rafale ليس موضوعنا لكن هذه المقاتلة مثلها مثل Typhoon يتم وضع تصور تطويري مستقبلي لها لحين أن يتم استبدالهما بمقاتلات الجيل التالي الأوروبية NGF و Tempest في أفق 2040-2050


شكرا على الموضوع الجميل.
التايفون تحفة فنية بالنسبة لي افضل مقاتلة أوروبية و أفضل من الرافال.
اتمنى المغرب لو يستطيع نشتري سرب من بريطانيا مع الازمة الاقتصادية التي تضرب أوروبا ستكون الصفقة في المتناول.
عدو عدو - - > صديقي
المغرب لن يقتنيها حتى لو عرضت عليه لأن اسبانيا أيضا تمتلكها لذلك سيكون هناك احتراز لذلك المغرب في نظري سيتجه إلى إحدى هذه المقاتلات مستقبلاً لتعمل جنب الفايبر إما F18 أو RAFALE أو مفاجأة أخرى ربما

بذي الحمولة 10 تايفونات بتنهي سلاح الجو الايراني كله

اخونا Hawk هل Metoer دخل الخدمة رسمياً وعلى طائراتنا ام لازال تحت التجربة

عودا حميدا اخي Hawk 205 خبير التايفون واذا فيه جديد بتحديث التايفون السعوديه او الصفقه الاضافيه ياليت تتحدث عنه

بذي الحمولة 10 تايفونات بتنهي سلاح الجو الايراني كله

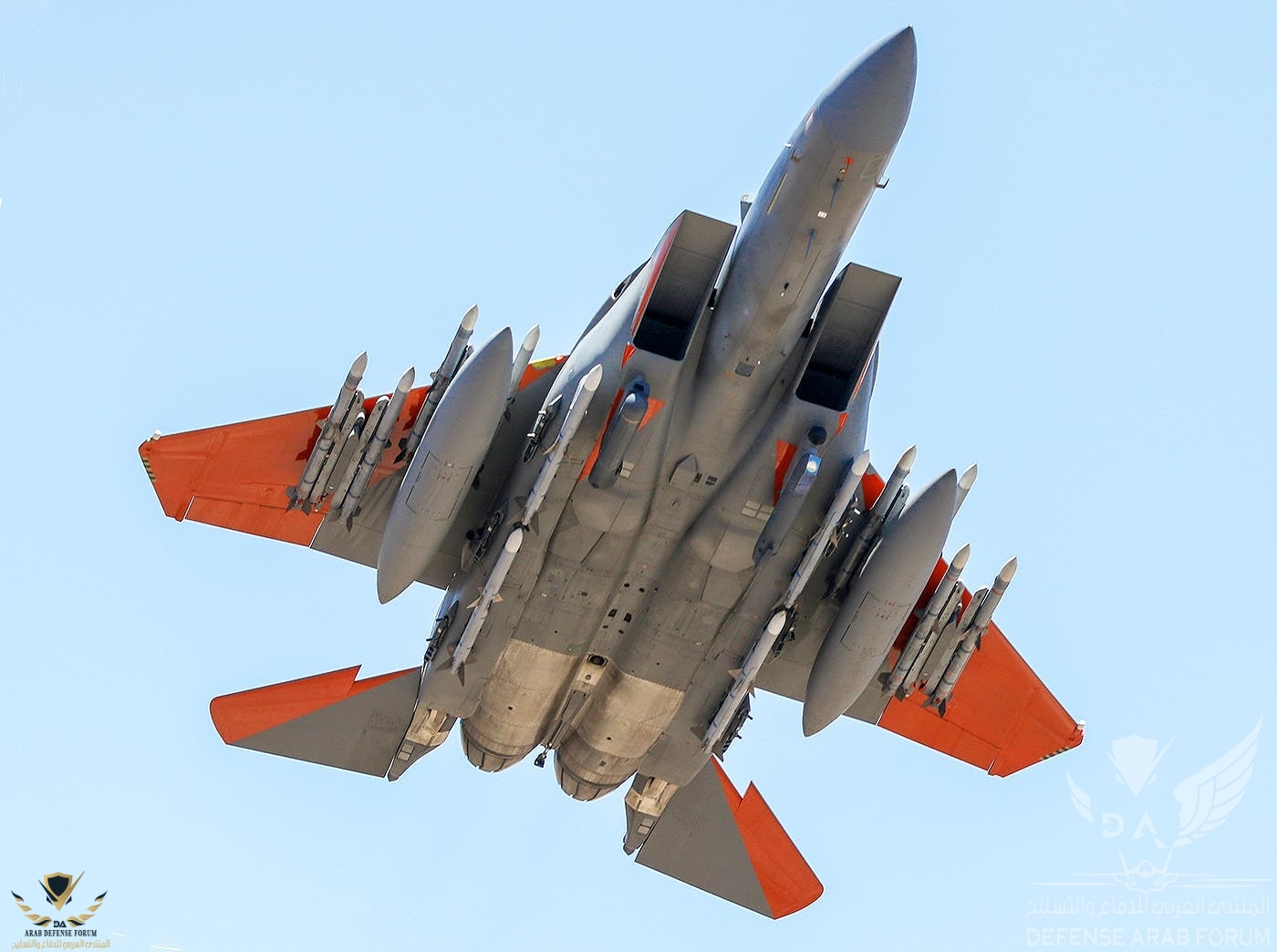

اذا استخدمنا ثلاث خزانات وقود سينخفض العدد إلى 12 صاروخ ، وهذا عدد مماثل لحمولة مقاتلات F-15SA


اخونا Hawk هل Metoer دخل الخدمة رسمياً وعلى طائراتنا ام لازال تحت التجربة

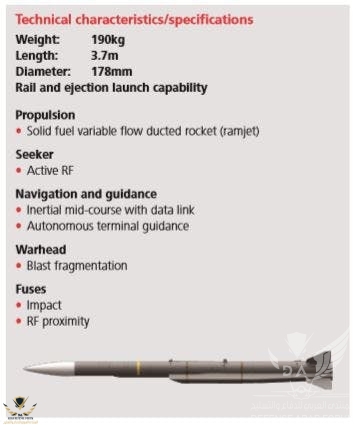

نعم صواريخ Meteor قد دخلت الخدمة رسمياً لدى بريطانيا ، وقد تم استخدامه لأول مرة من مقاتلات بريطانية في ديسمبر 2018 انطلقت من قاعدة Lossiemouth الجوية في مهمة اعتراض QRA لقاذفات روسية



والآن تقوم كل من المانيا واسبانيا بتجهيز مقاتلاتها لتتسلح بهذا الصاروخ

لكن بالنسبة لنا نحن ، كان مقرر أن نقوم بترقية مقاتلاتنا بحزمة التطوير P2Eb والذي يسمح باستخدام كلاً من صواريخ Meteor و Storm Shadow في أبريل 2019 ، لكن لا أعرف هذا تم ذلك أم لا ، وقد ظهر الصاروخ Storm Shadow أمام مقاتلة Typhoon عند مشاركتها للعرض الأرضي خلال معرض الطيران السعودي الأول في مارس 2019





علاوة على ذلك ، فقد تم توقيف تسليم صواريخ Meteor بسبب الحظر الألماني للسلاح وذلك بسبب عدم إعطائها تراخيص توريد مكونين يدخلان في تصنيع صواريخ Meteor وهما نظام الدفع والذي تصنعه شركة Bayern-Chemie والرأس الحربي والذي تصنعه شركة TDW وكلاهما الفرع الألماني لشركة السلاح الأوروبية MBDA


عودا حميدا اخي Hawk 205 خبير التايفون واذا فيه جديد بتحديث التايفون السعوديه او الصفقه الاضافيه ياليت تتحدث عنه

لا تزال الصفقة الإضافية لعدد 48 مقاتلة متوقفة بسبب الحظر الألماني للسلاح ، مع العلم أن المانيا تصنع الجسم الأوسط للمقاتلة وهو ما يمثل 30%

الصوره هذي قويه جدا ومرعبه لكن كم تقريبا المدى الفعال هنا واتمنى تضع لنا حسب خبرتك تشكيله من السلاح مع سعة خزانات تعطيها مدى ممتاز للعمل

وسؤال اخر الخزانات الكتفيه مع التشكيله هذي كم المدى القتالي

موضوع مميز كعاتك ..

هل تم تطبيق الخزانات الكتفيّة CFT على التايفون السعودية وإذا فيه صور لها أو لأحد الدول المشغّلة.

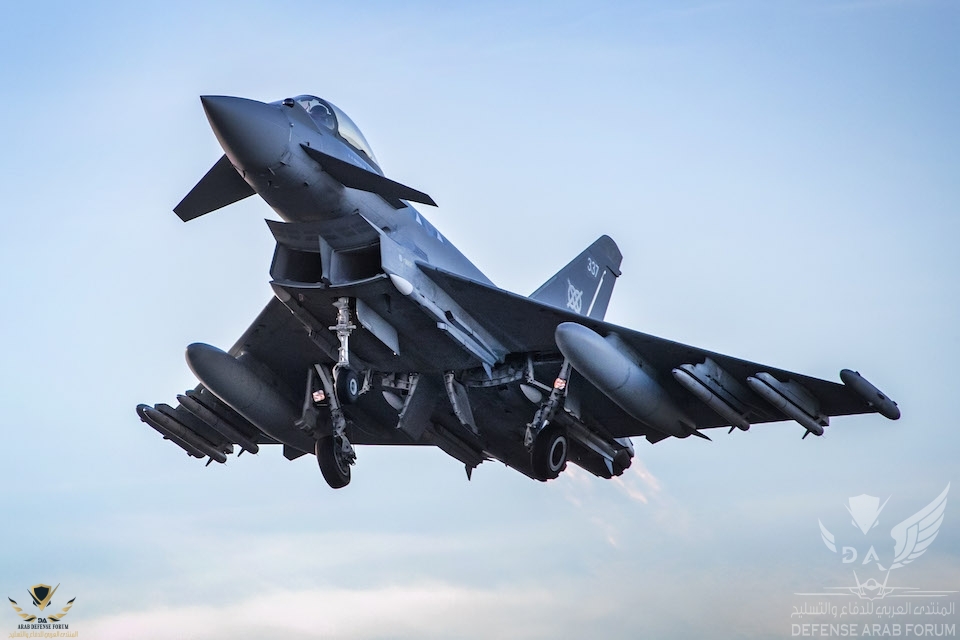

نعم صواريخ Meteor قد دخلت الخدمة رسمياً لدى بريطانيا ، وقد تم استخدامه لأول مرة من مقاتلات بريطانية في ديسمبر 2018 انطلقت من قاعدة Lossiemouth الجوية في مهمة اعتراض QRA لقاذفات روسية

مشاهدة المرفق 266161

والآن تقوم كل من المانيا واسبانيا بتجهيز مقاتلاتها لتتسلح بهذا الصاروخ

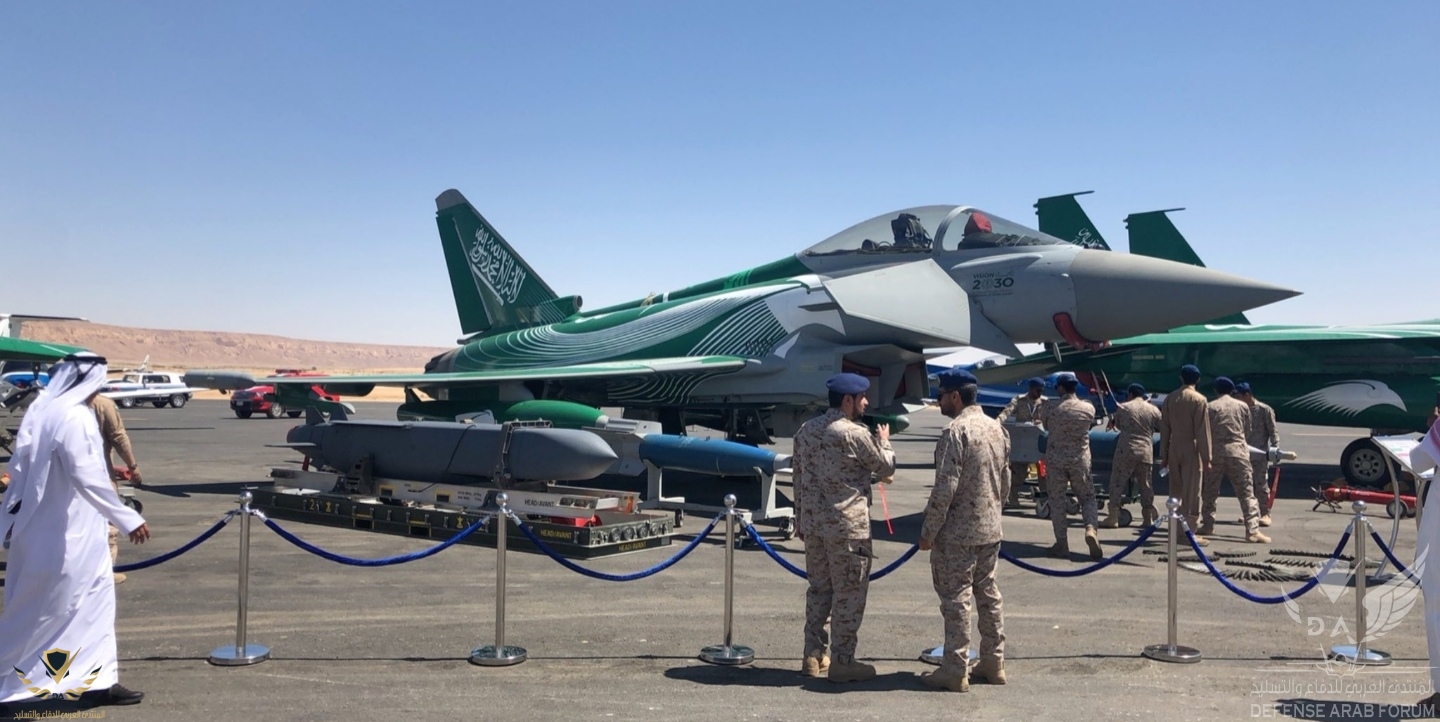

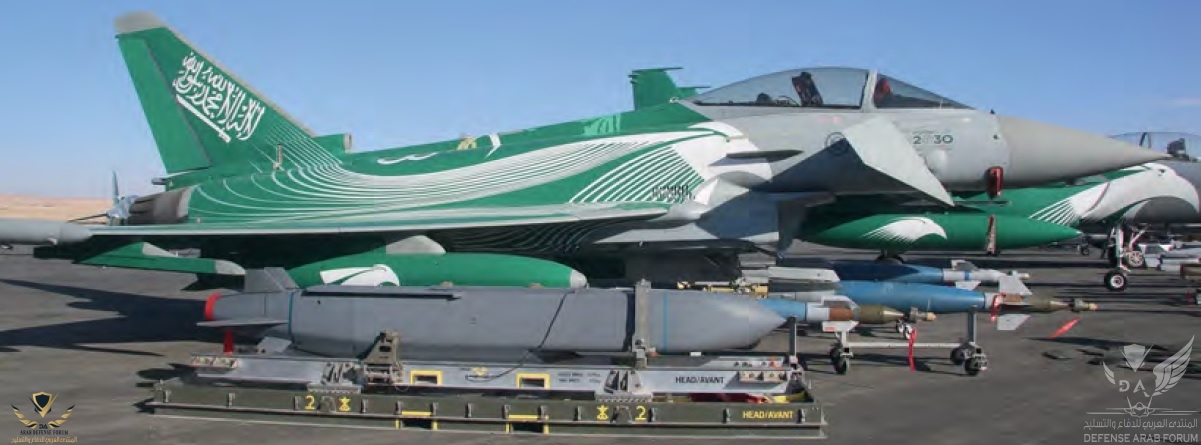

لكن بالنسبة لنا نحن ، كان مقرر أن نقوم بترقية مقاتلاتنا بحزمة التطوير P2Eb والذي يسمح باستخدام كلاً من صواريخ Meteor و Storm Shadow في أبريل 2019 ، لكن لا أعرف هذا تم ذلك أم لا ، وقد ظهر الصاروخ Storm Shadow أمام مقاتلة Typhoon عند مشاركتها للعرض الأرضي خلال معرض الطيران السعودي الأول في مارس 2019

مشاهدة المرفق 266166

مشاهدة المرفق 266165

علاوة على ذلك ، فقد تم توقيف تسليم صواريخ Meteor بسبب الحظر الألماني للسلاح وذلك بسبب عدم إعطائها تراخيص توريد مكونين يدخلان في تصنيع صواريخ Meteor وهما نظام الدفع والذي تصنعه شركة Bayern-Chemie والرأس الحربي والذي تصنعه شركة TDW وكلاهما الفرع الألماني لشركة السلاح الأوروبية MBDA

مشاهدة المرفق 266167

هذا الجميل انحرمنا بسبب المانيا ??
