التزود بالوقود جوا بطريقتي الحقن و الارضاع

[الصباح]

الجزء الأول

منذ بدء عمليات التزود بالوقود في سنة 1923 من القرن الماضي
أدى ذلك إلى حل الكثير من المعاضل التي واجهت مشغلين الطائرات العسكرية
ومع تقد الدول الصناعية بمجال الصناعات الجوية فقد شملت عمليات التزود بالوقود جوا لكل انواع الطائرات
الطائرات القاذفة
الطائرات المقاتله
الطائرات العمودية
طائرات النقل
الطائرات بدون طيار
وقد تم اعتماد طريقتان اساسيتان للتزود بالوقود جوا

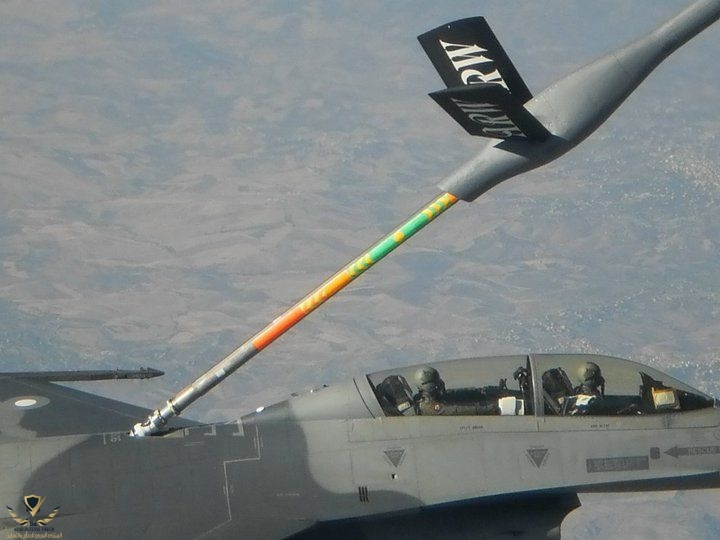

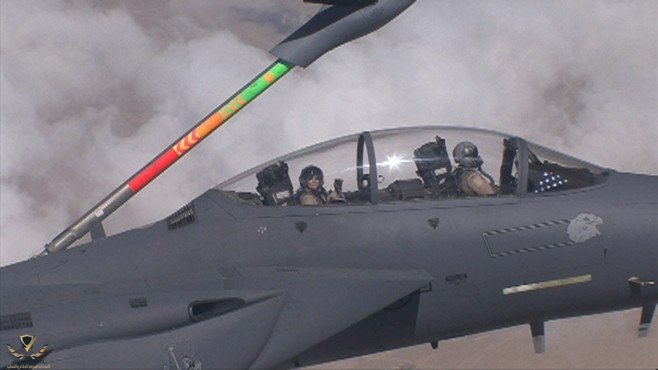

*عن طريق ذراع ميكانيكي كبير يتم التحكم به عن طريق مشغل في الطائرة التانكر يقوم بادخال الذراع في المكان المخصص في الطائرة المتلقية في السطح الخارجي ومن ثم يقوم بضخ الوقود في الطائرة المتلقية (طائرات مؤنثة)
ذراع التزويد

فتحة تلقي الوقود

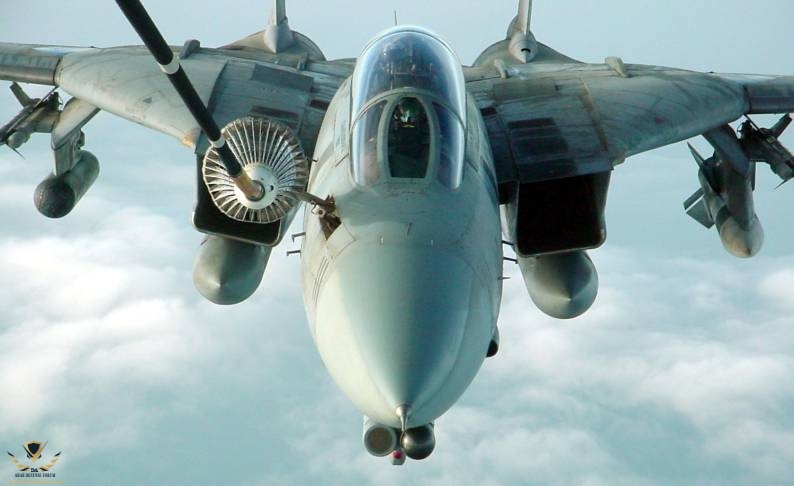

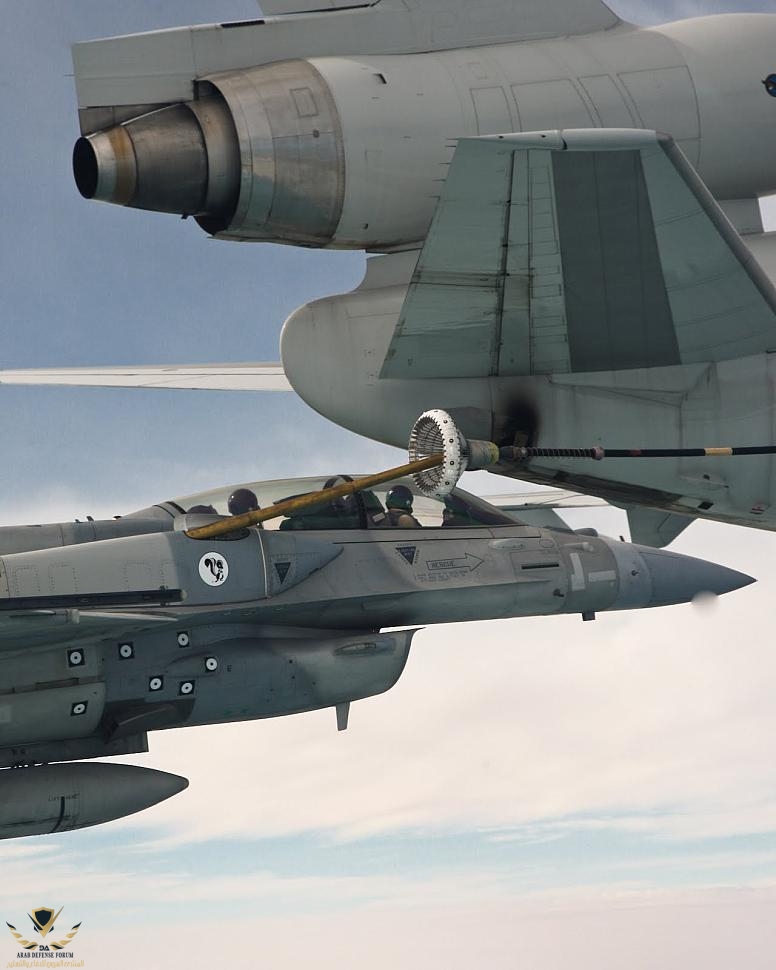

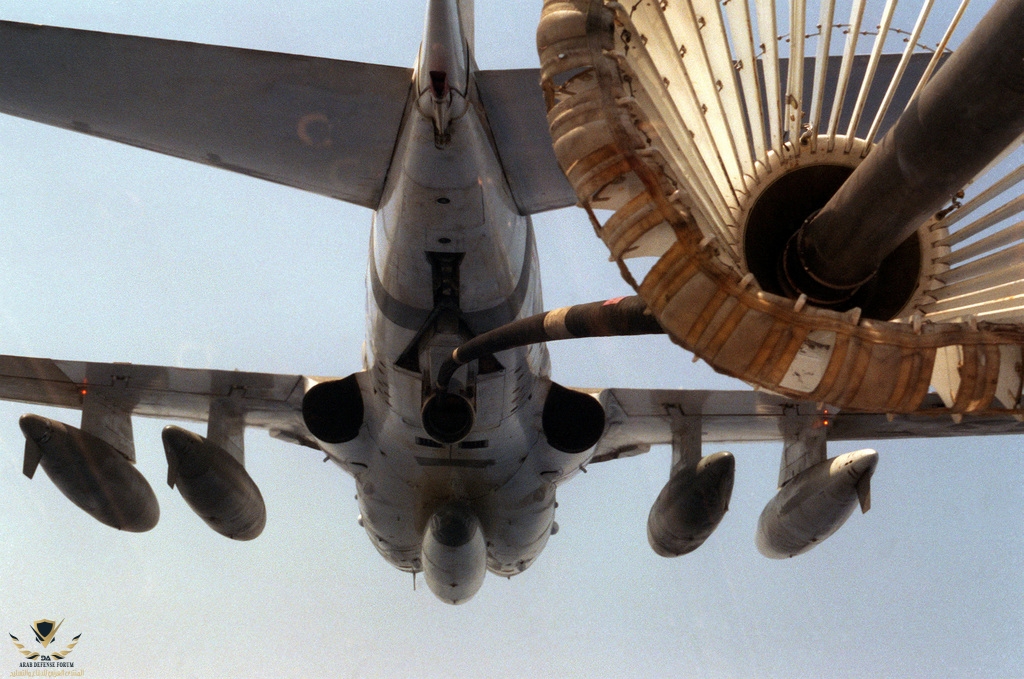

*عن طريق انبوب مطاطي مرن مزود بشبكة دائرية تعرف بالسلة يقوم بالاتصال مع ذراع موجود في الطائرة المتلقيه وهو جزء يمكن ان يكون ثابت او متحرك (طائرات مذكره)
السلة

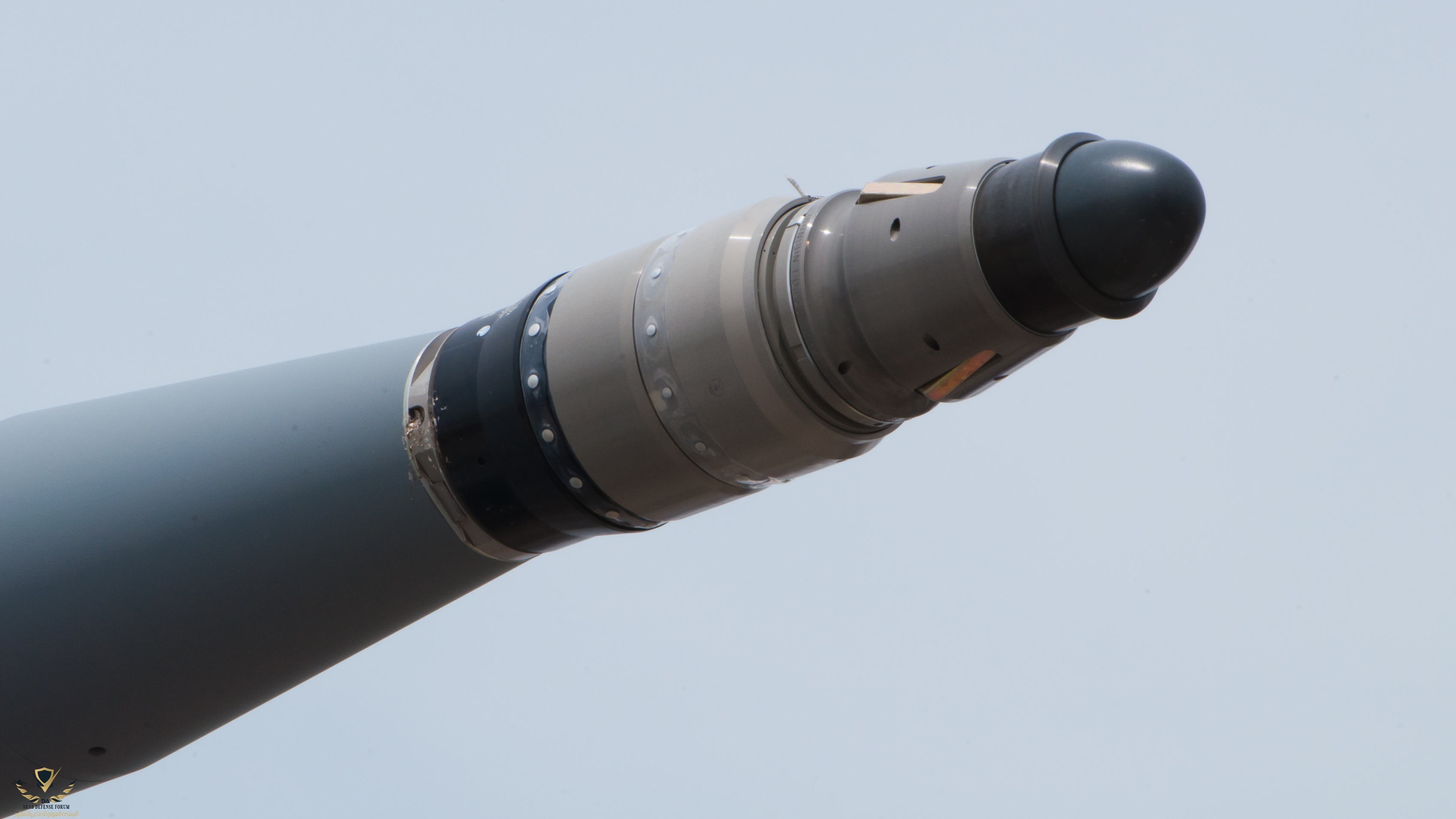

ذراع تلقي الوقود

بعض الامثلة

.
.
الطائرات القاذفة

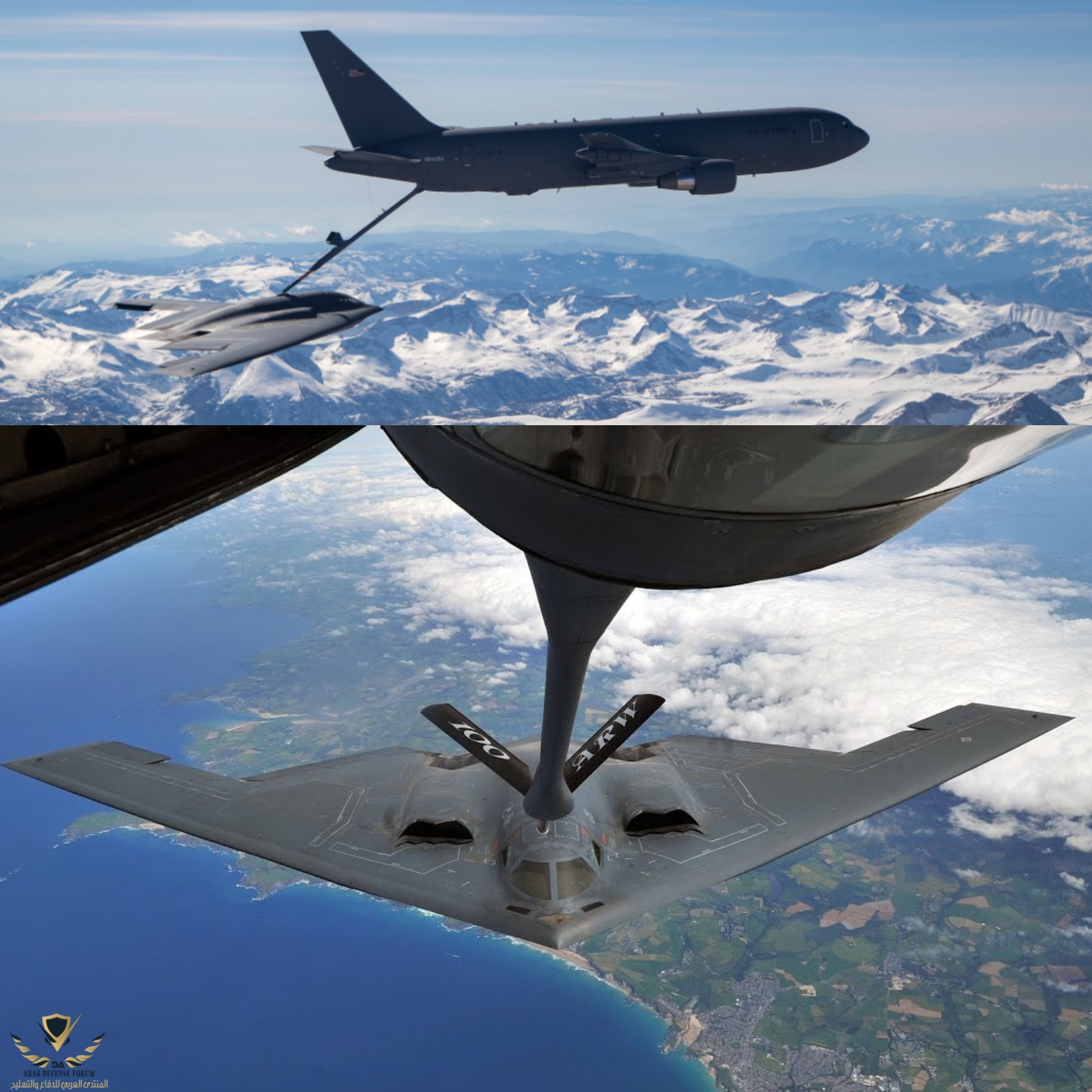

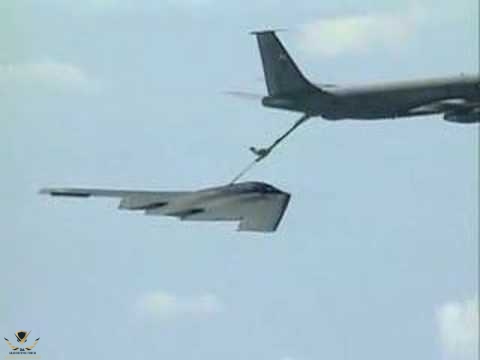

B2

TU95

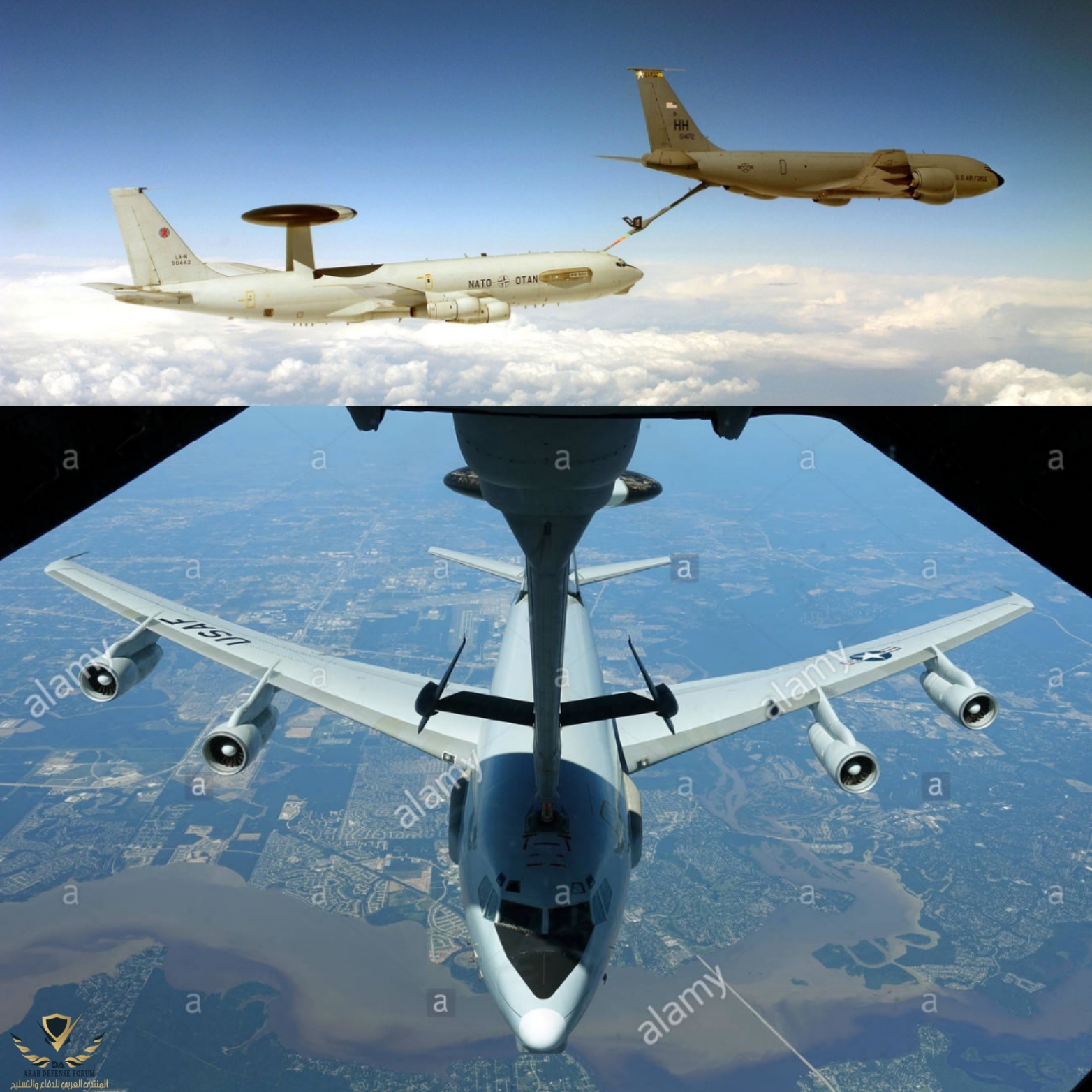

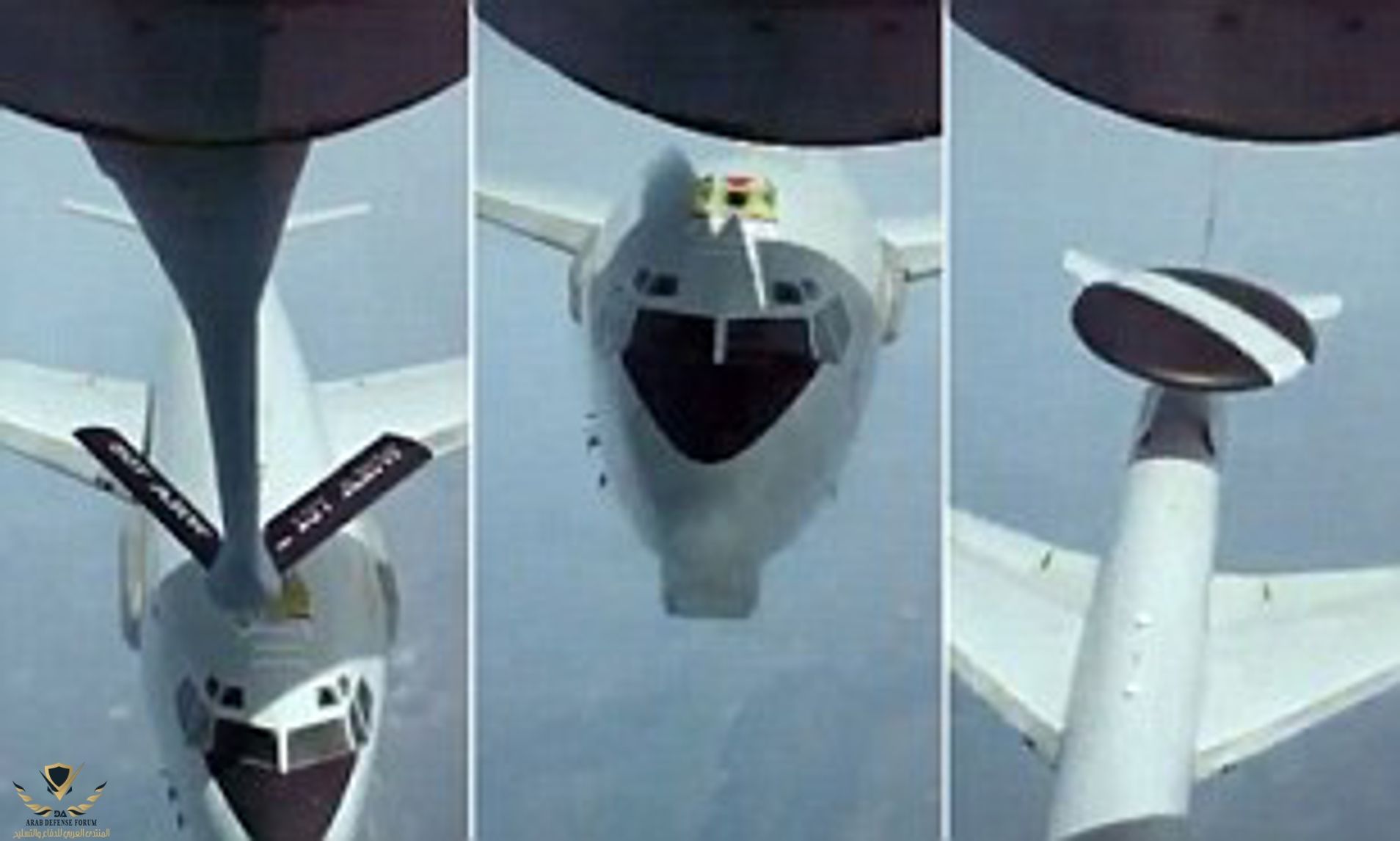

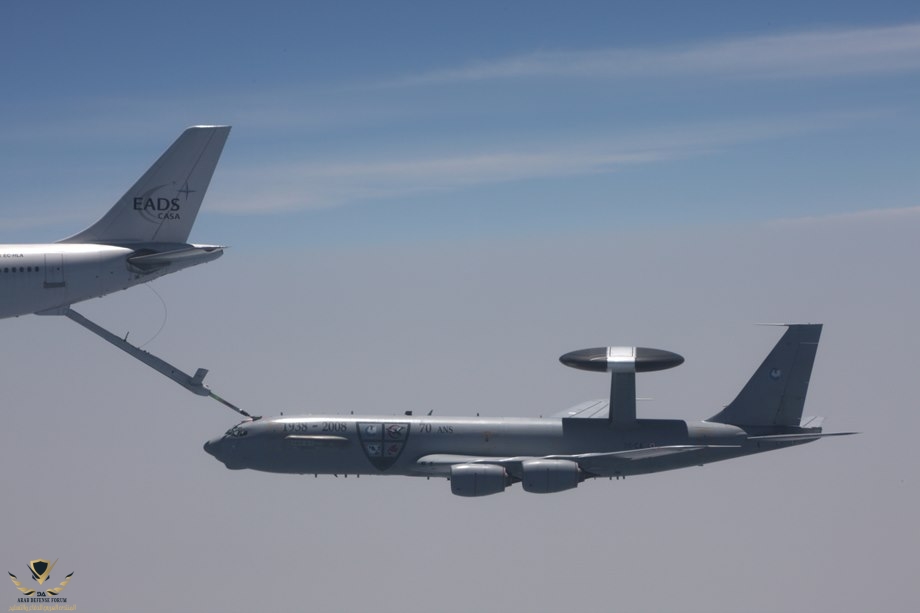

طائرات الاواكس

طائرات النقل

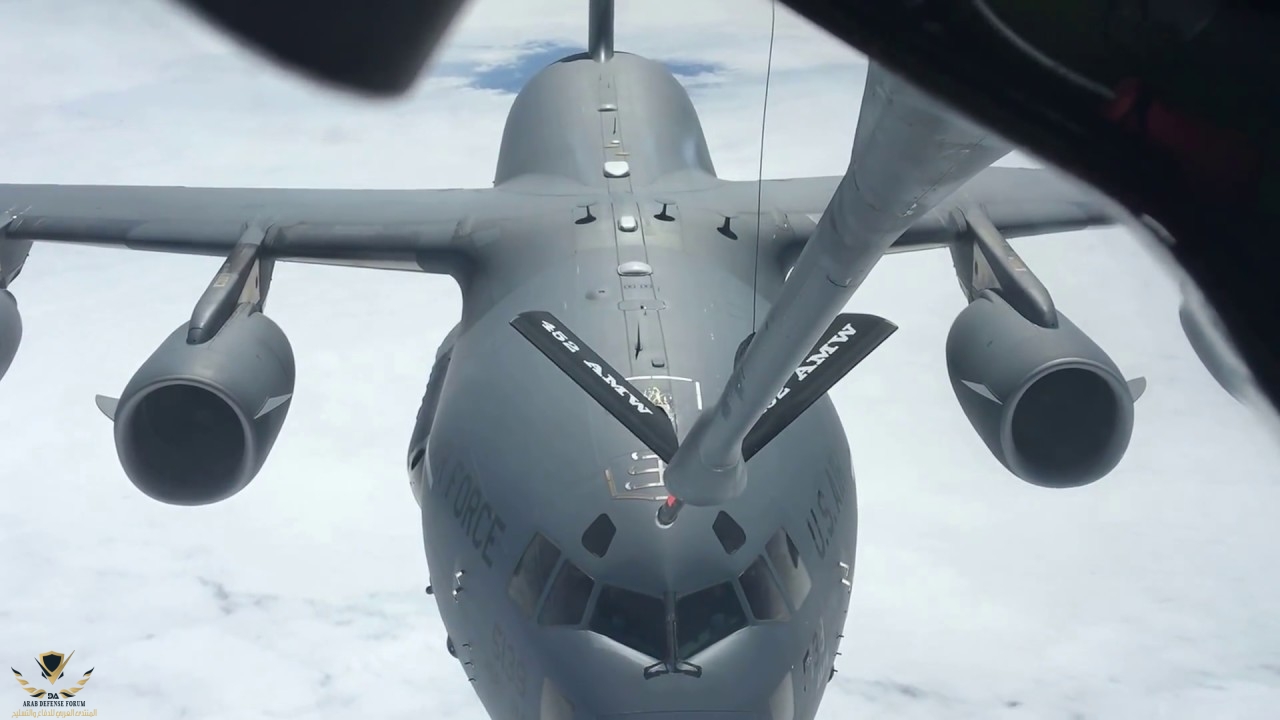

C17 الامريكية

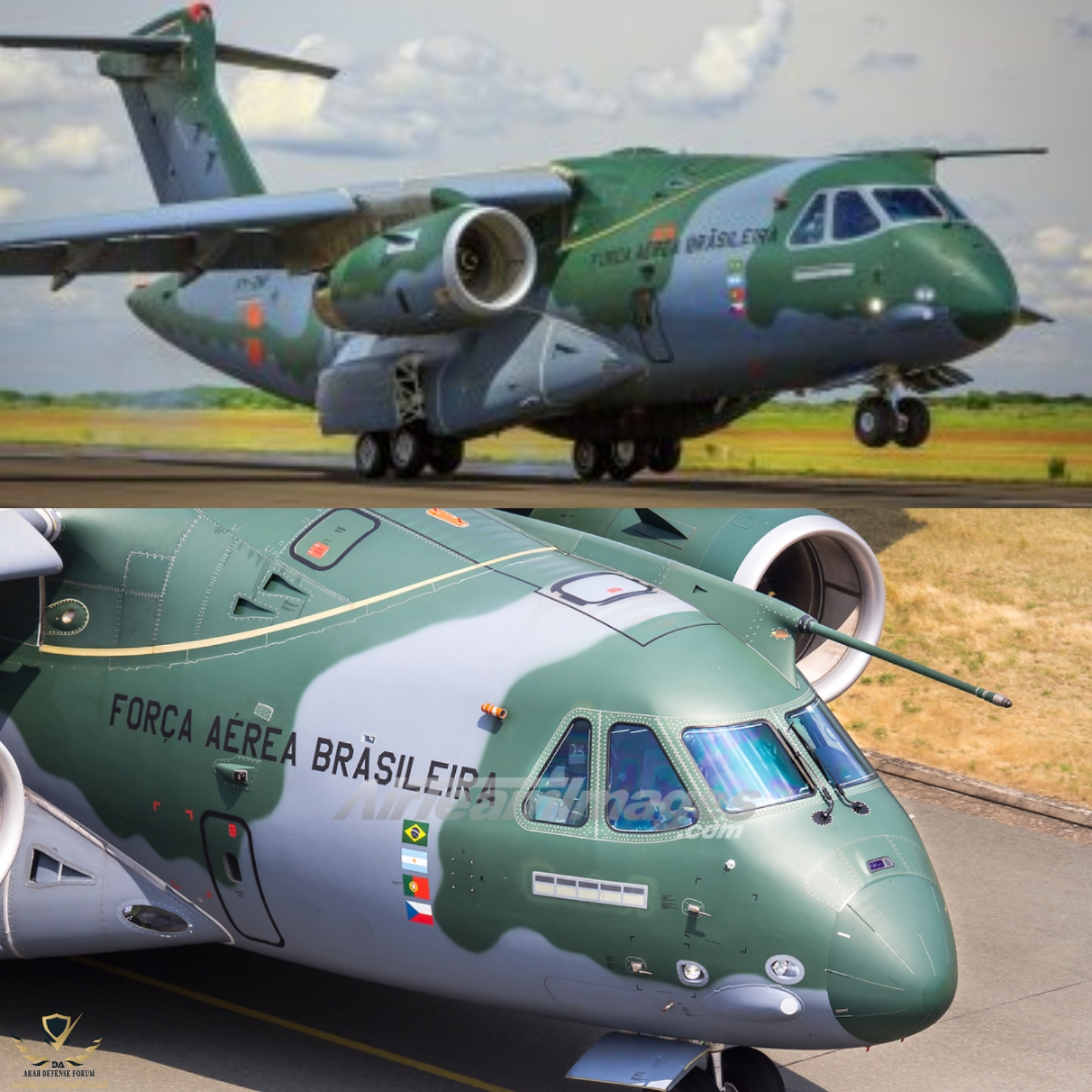

Kc390 البرازيلية

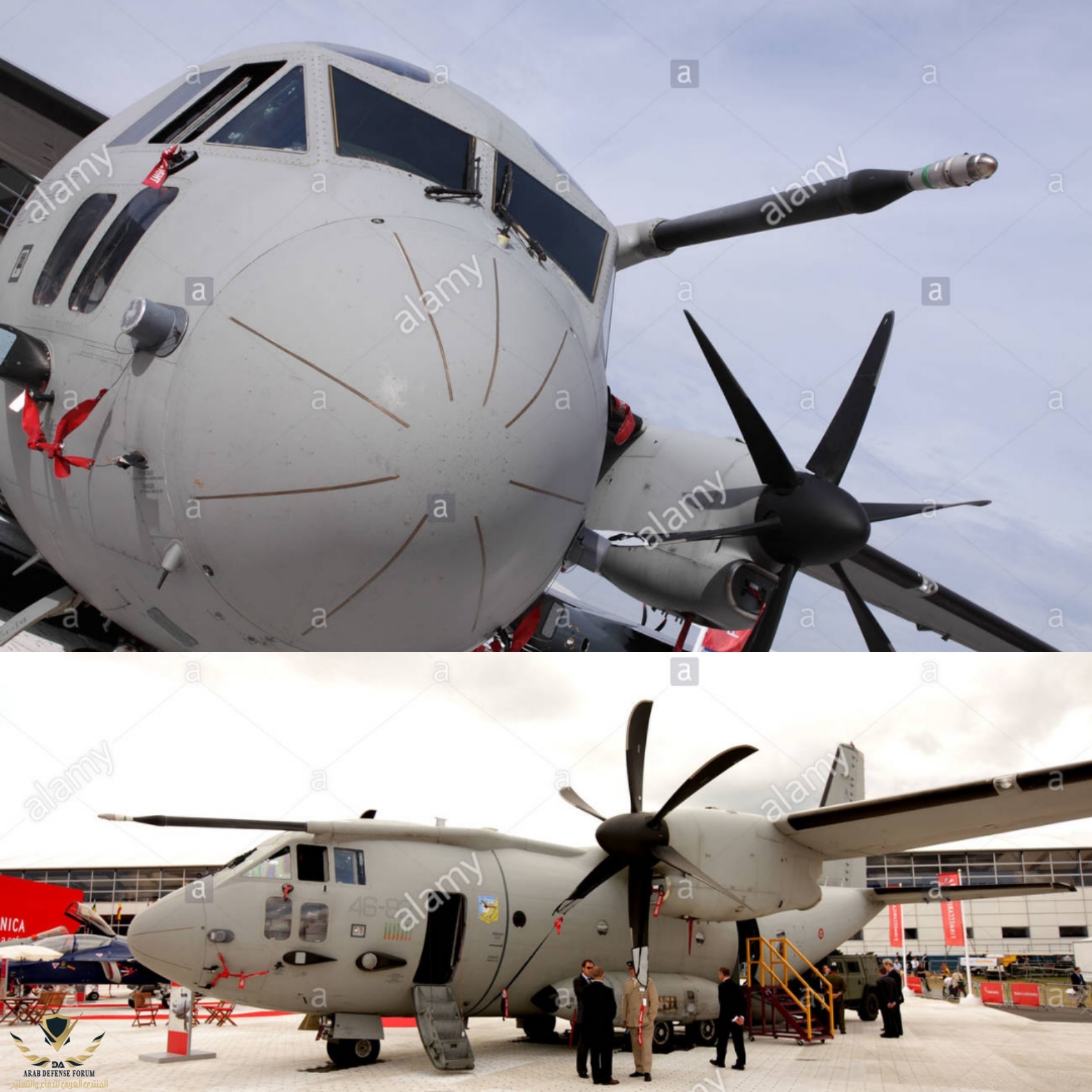

C27j الإيطالية

.

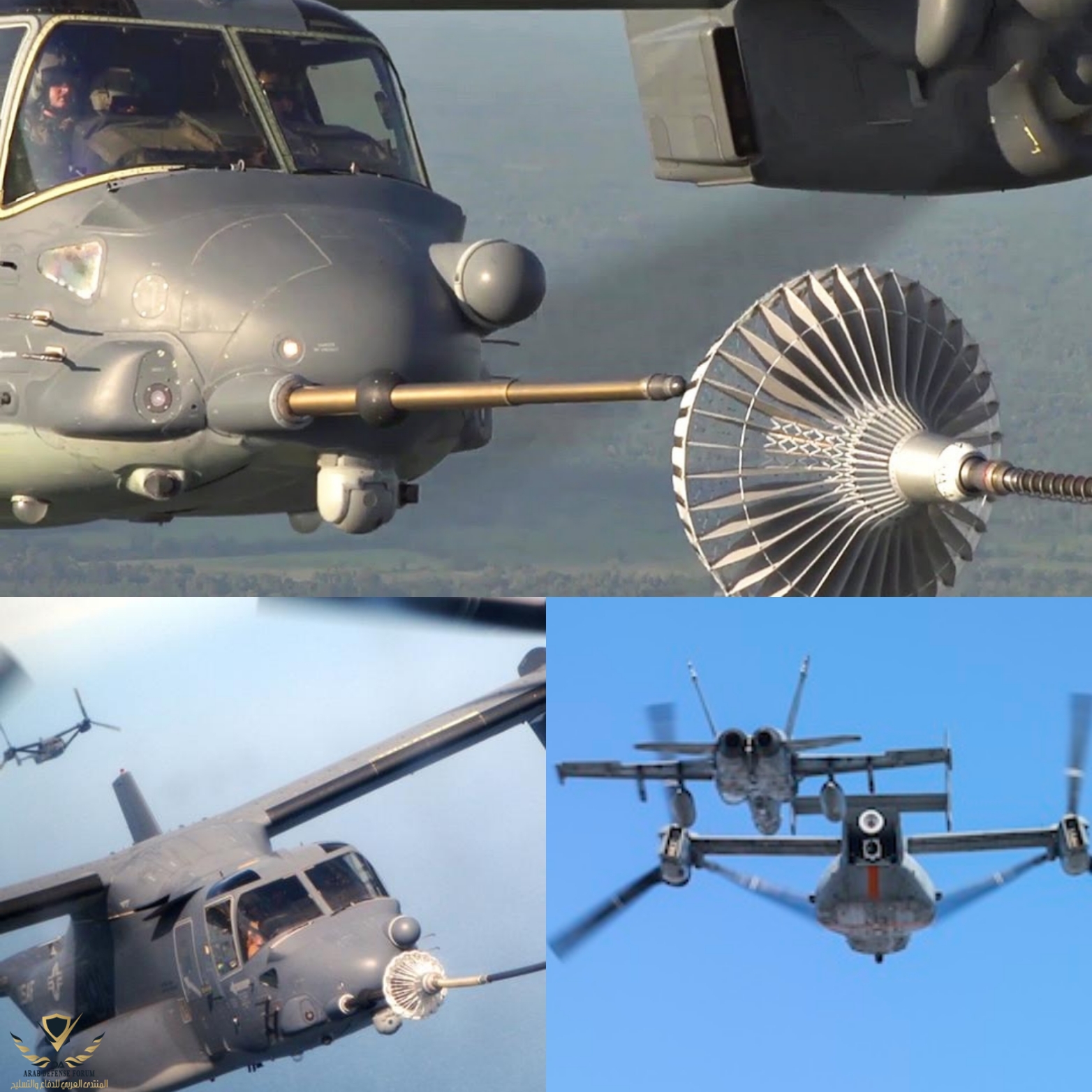

V22 الامريكية

.
.


طائرات الدورية البحرية

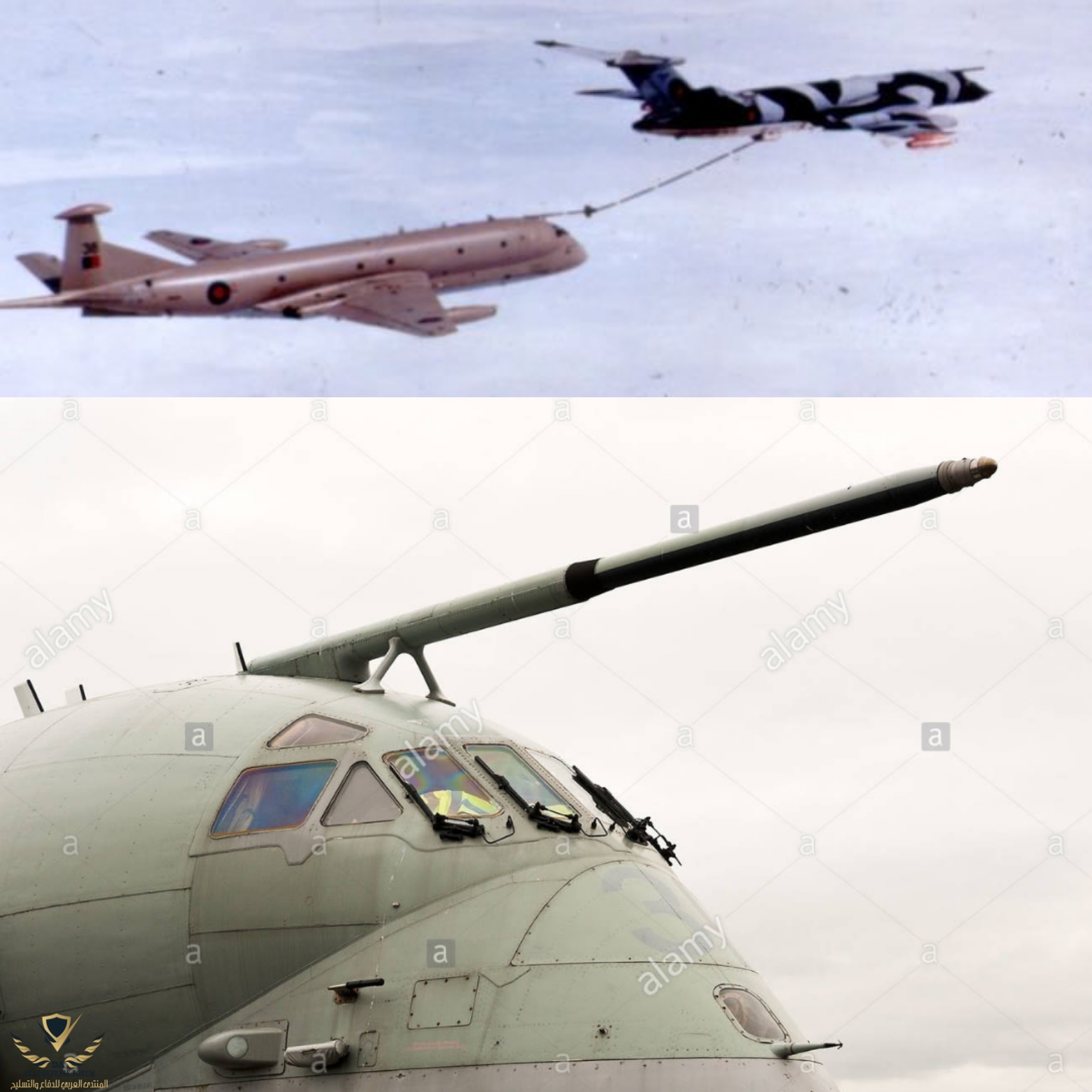

نمرود البريطانية
.

.

في بعض الاحيان يتم الاستعانة بالقاذفات بغرض القيام بادوار طائرات التانكر

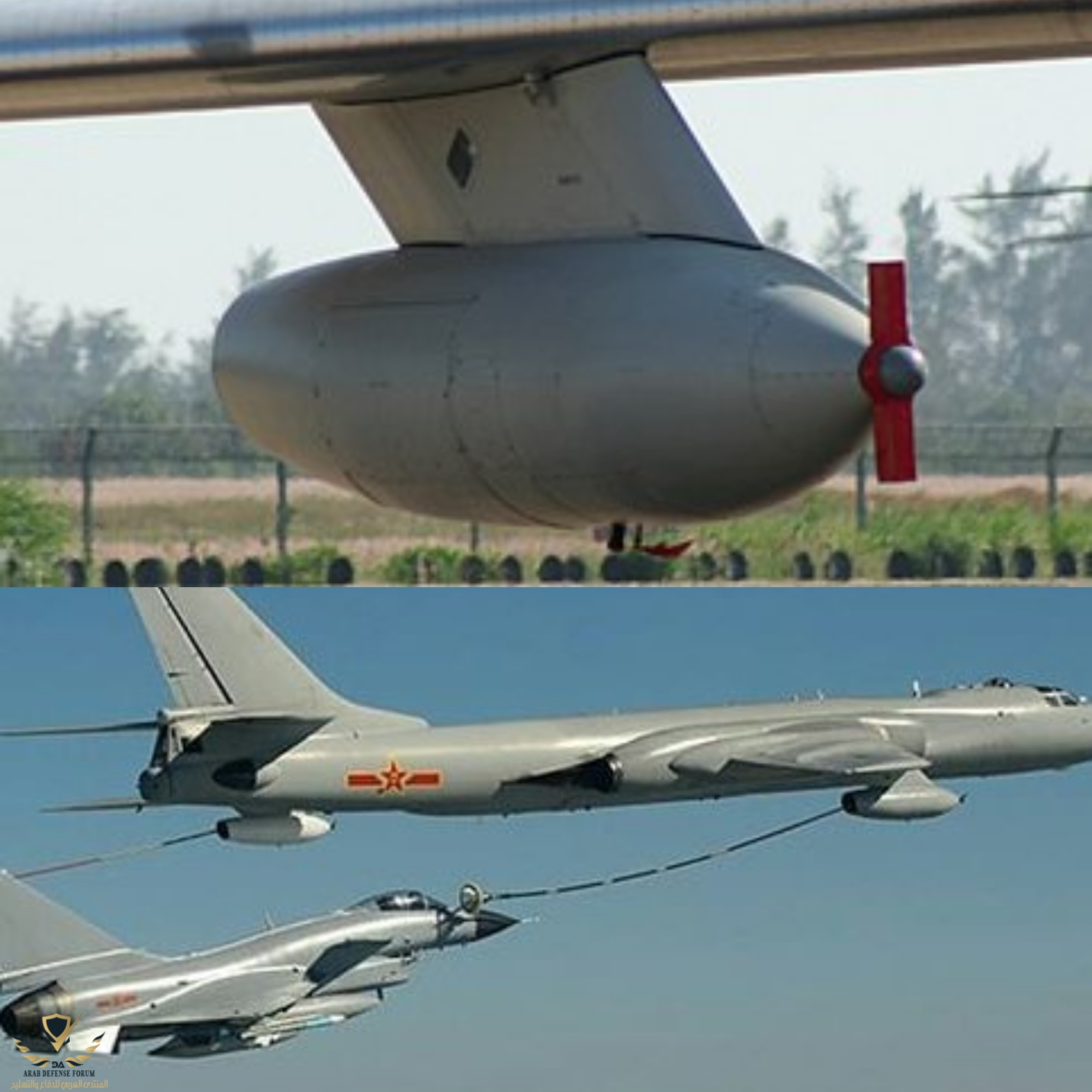

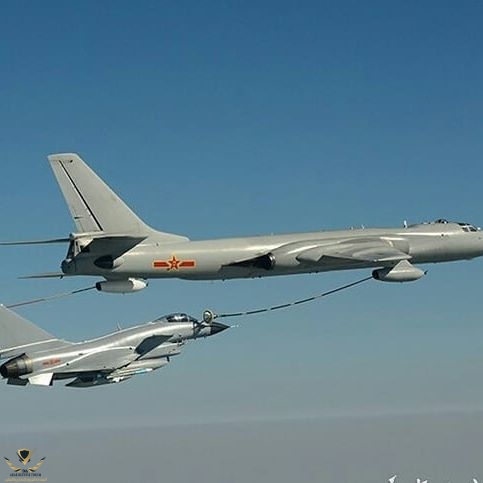

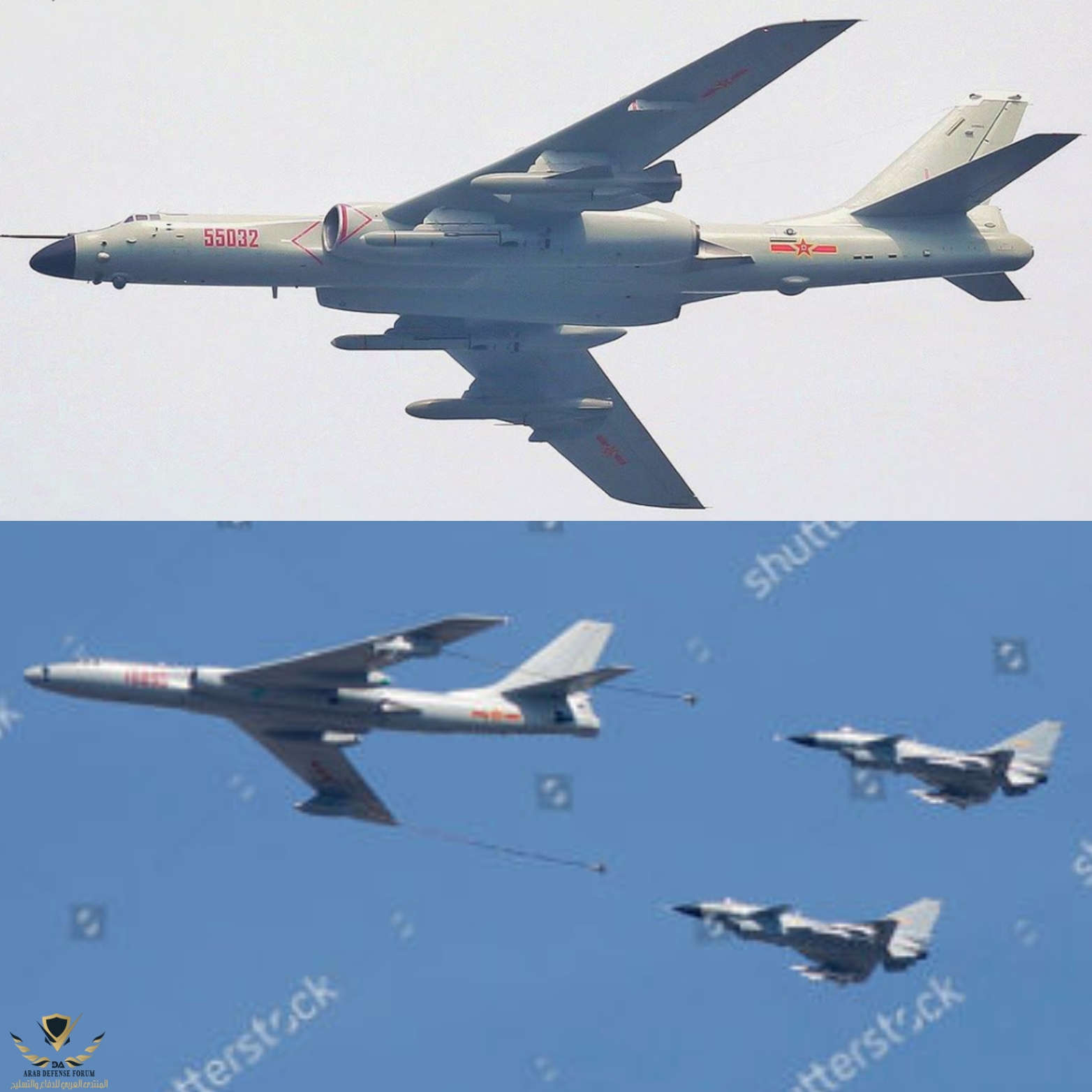

مثل المقاربة الصينية لتحويل قاذفات h6 لهذا الدور بعد تزويدها بحاضن خاص

.
.
في بعض الحالات لا تتوفر طائرات تزود بالوقود فيتم استخدام طائرة تقوم مزودة بحاضن تزويد وقود وبخزانات اضافية بكامل حمولتها من الوقود وتقوم بتزويد الطائرات المعنية

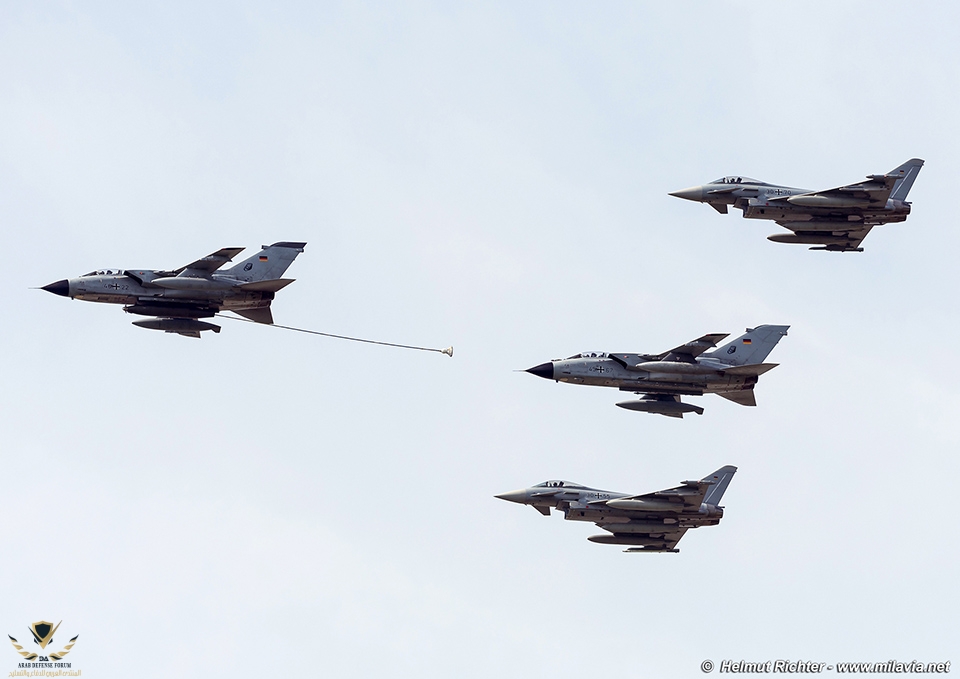

التورنيدو تقوم بدور التانكر للمجموعه

.

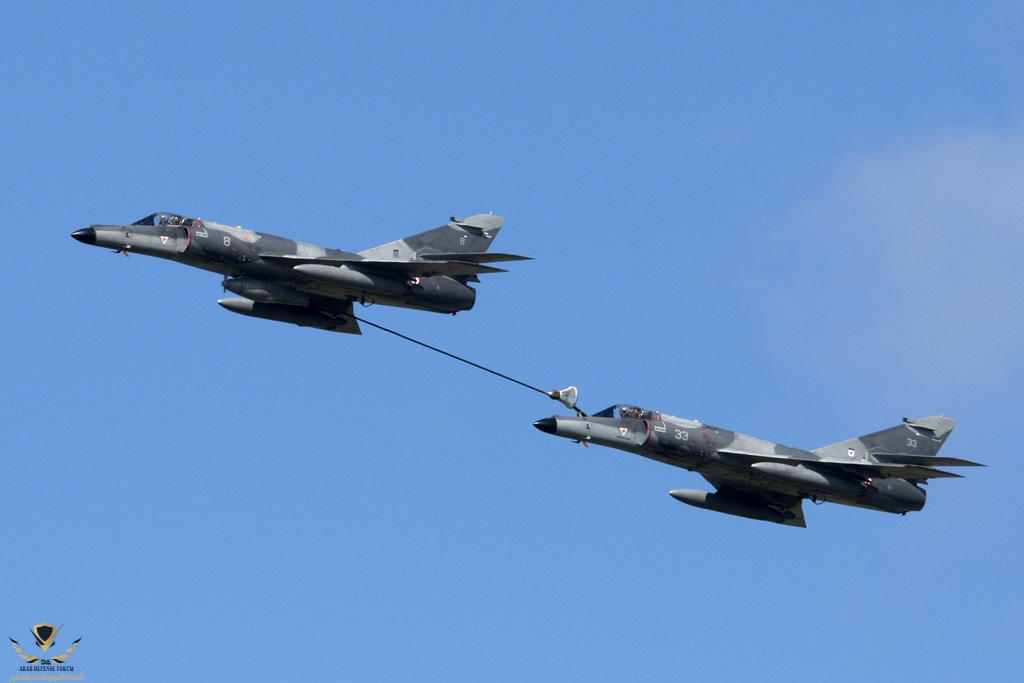

.السوبر ايتندارد وتقوم بدور التانكر من على حاملة الطائرات

.
.

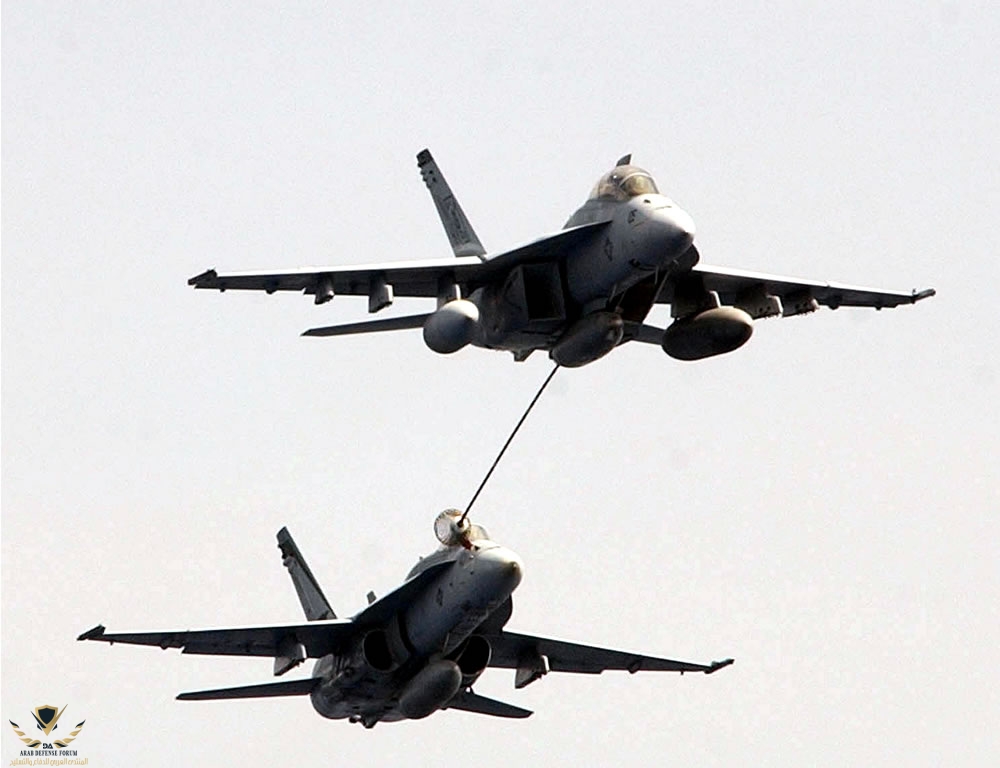

ال F18 تقوم بتزويد F18 اخرى

.
.

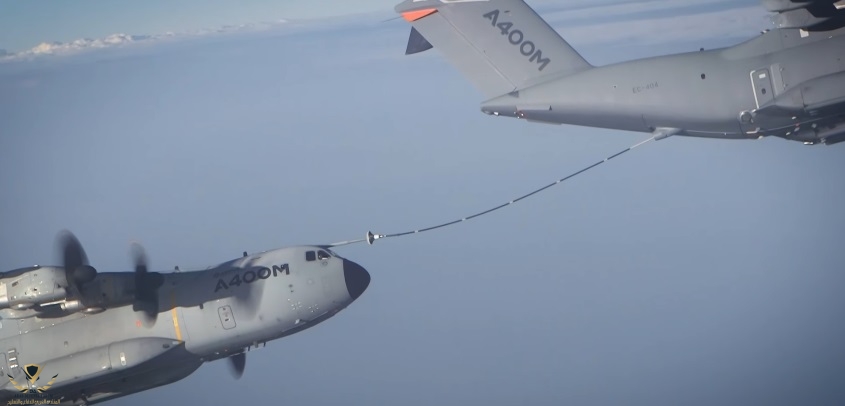

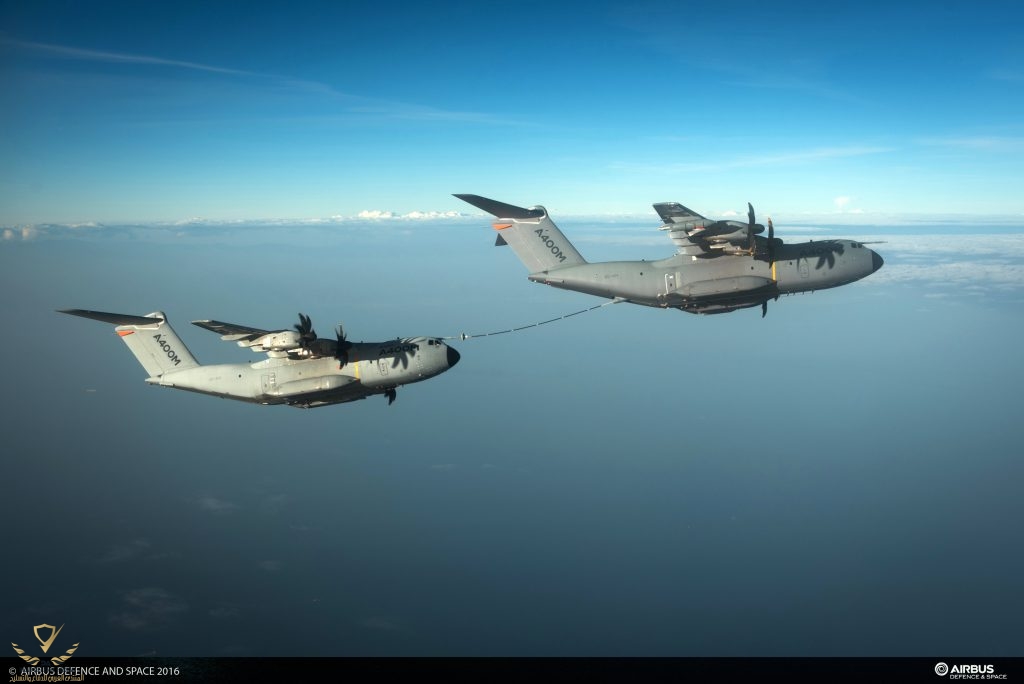

الايرباص A400M تزود طائرة من نفس نوعها

.
.
.
.
يرجى الإنتظار لإستكمال الموضوع وذلك بسبب قوانين المنتدى لاتسمح بنشر اكثر من ٢٠ صوره
.
.
.
.
...........إعداد : @الصباح


إماراتي وكل بلاد العرب أوطاني​



[الصباح]

الجزء الثاني
.
.
.
.
يتم اعتماد طائرات الشحن المدنية كاساس لطائرات التزودبالوقود
سواء غربية او شرقية وذلك لكمية الوقود الضخمة المتوفر بها وهي اساسا مخصصة لتزويد الطائرات ذات المحركات النفاثة
.
.
مثل:

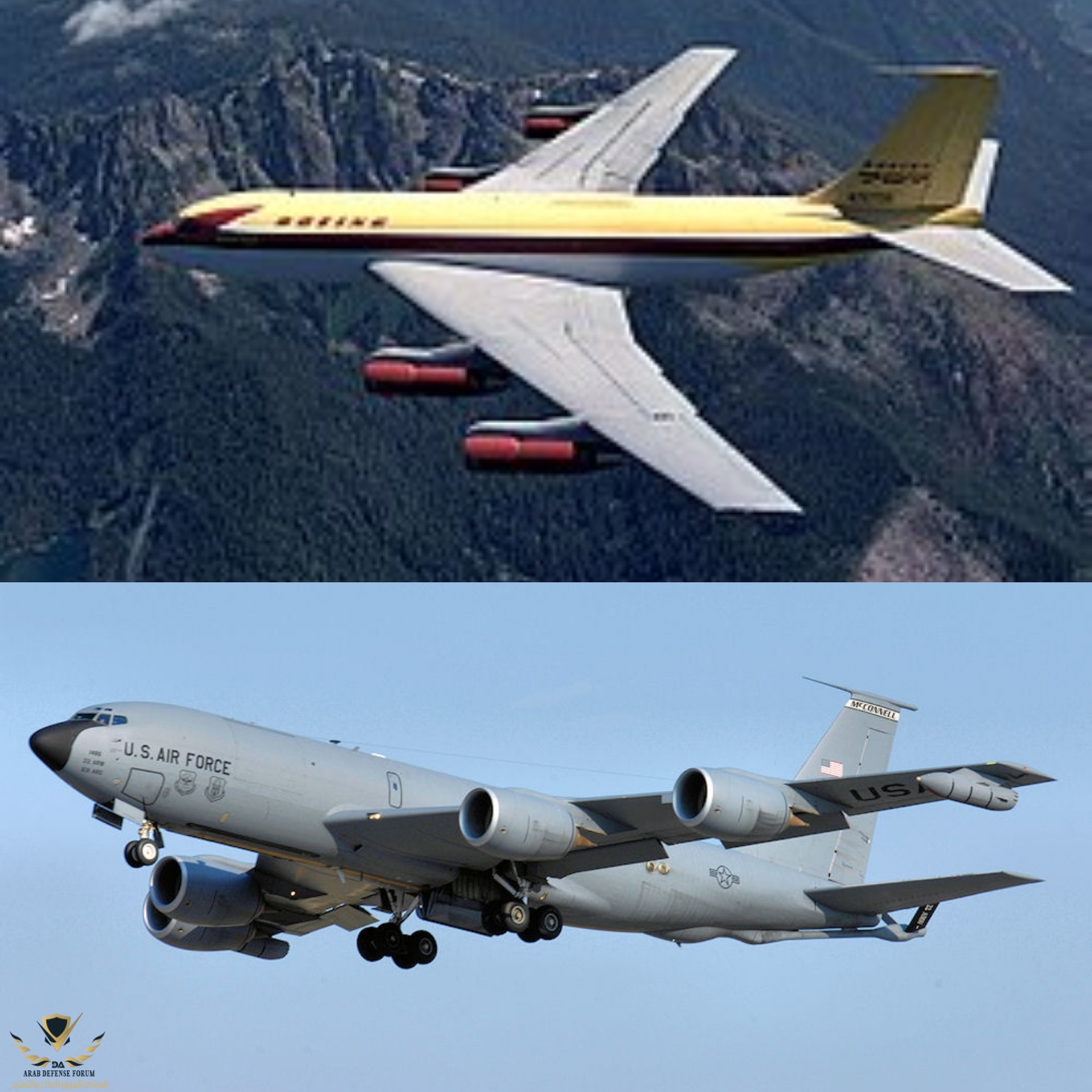

KC135 / بوينغ 367-80
المصنوعة سنة ١٩٥٧

.
.

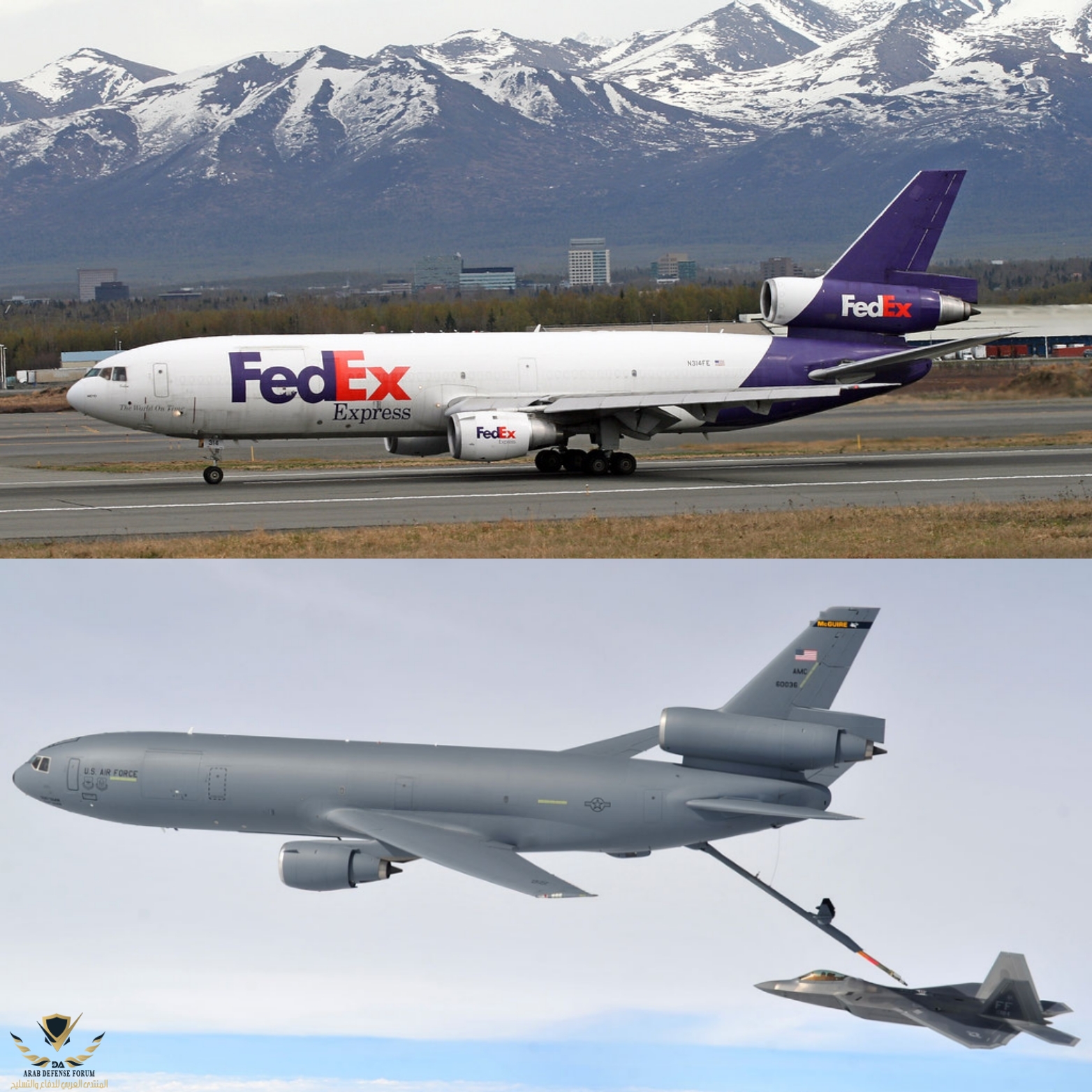

KC10 / DC10
المصنوعة سنة ١٩٨١

.

.
.

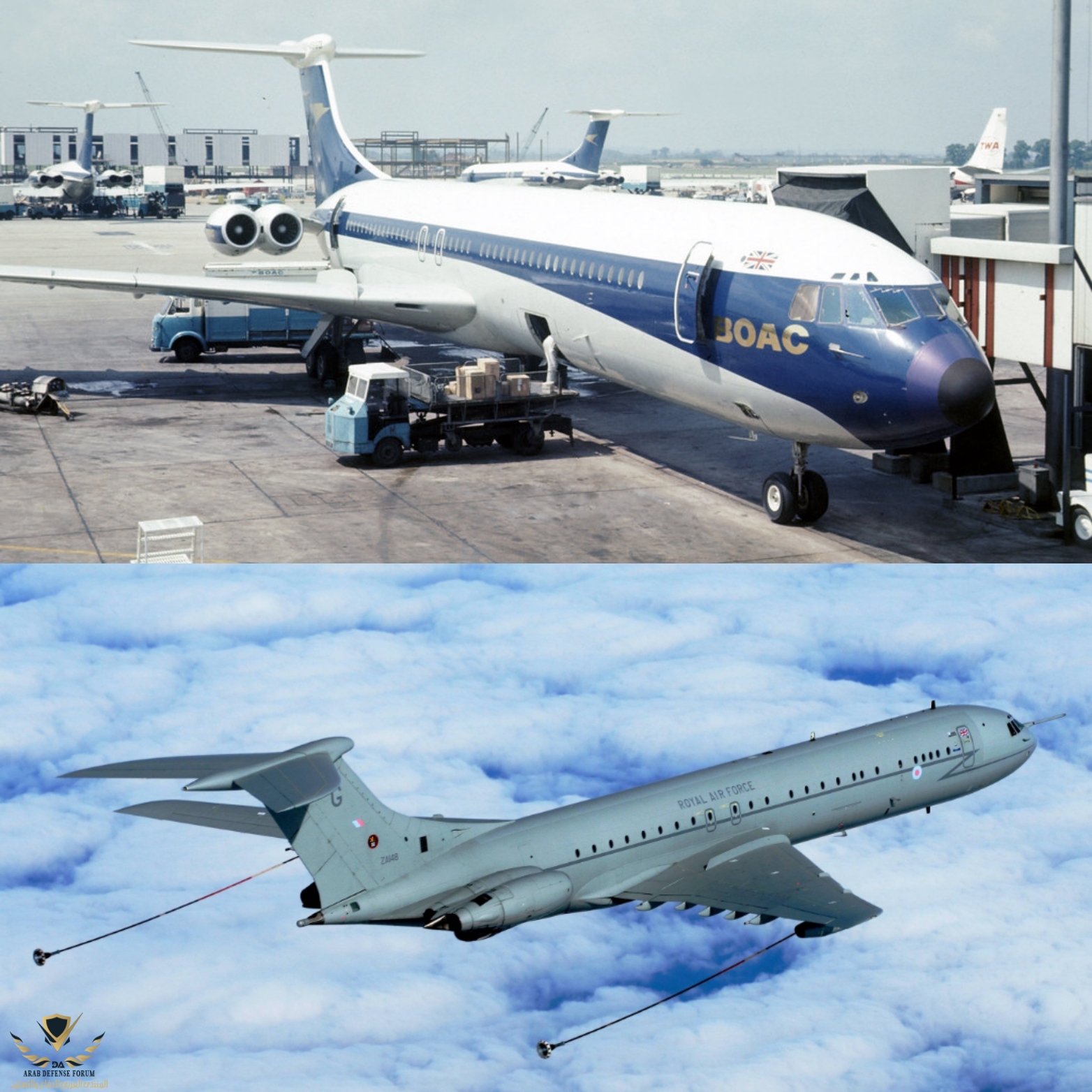

VC10 البريطانية
المصنوعة سنة ١٩٦٢
.

.
.

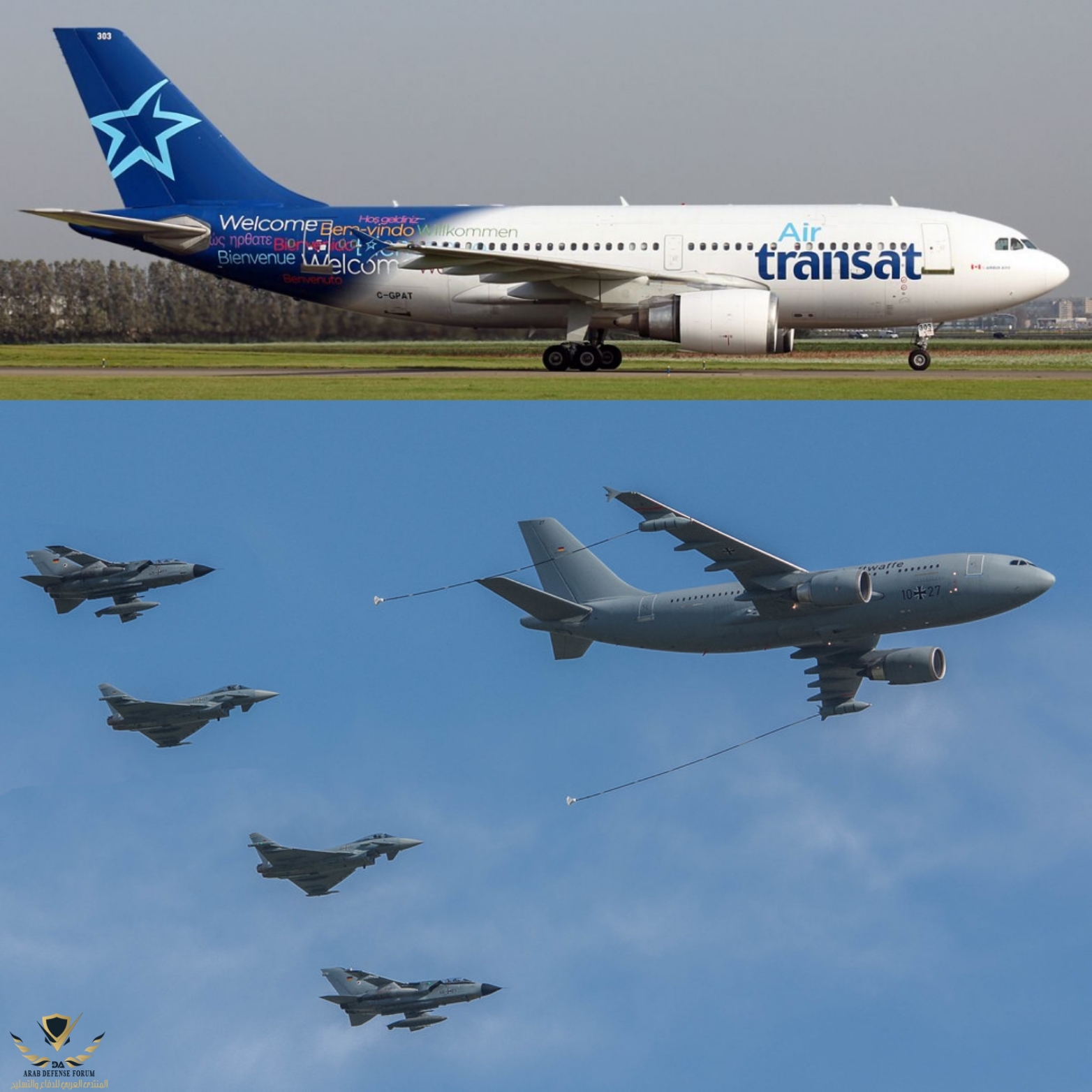

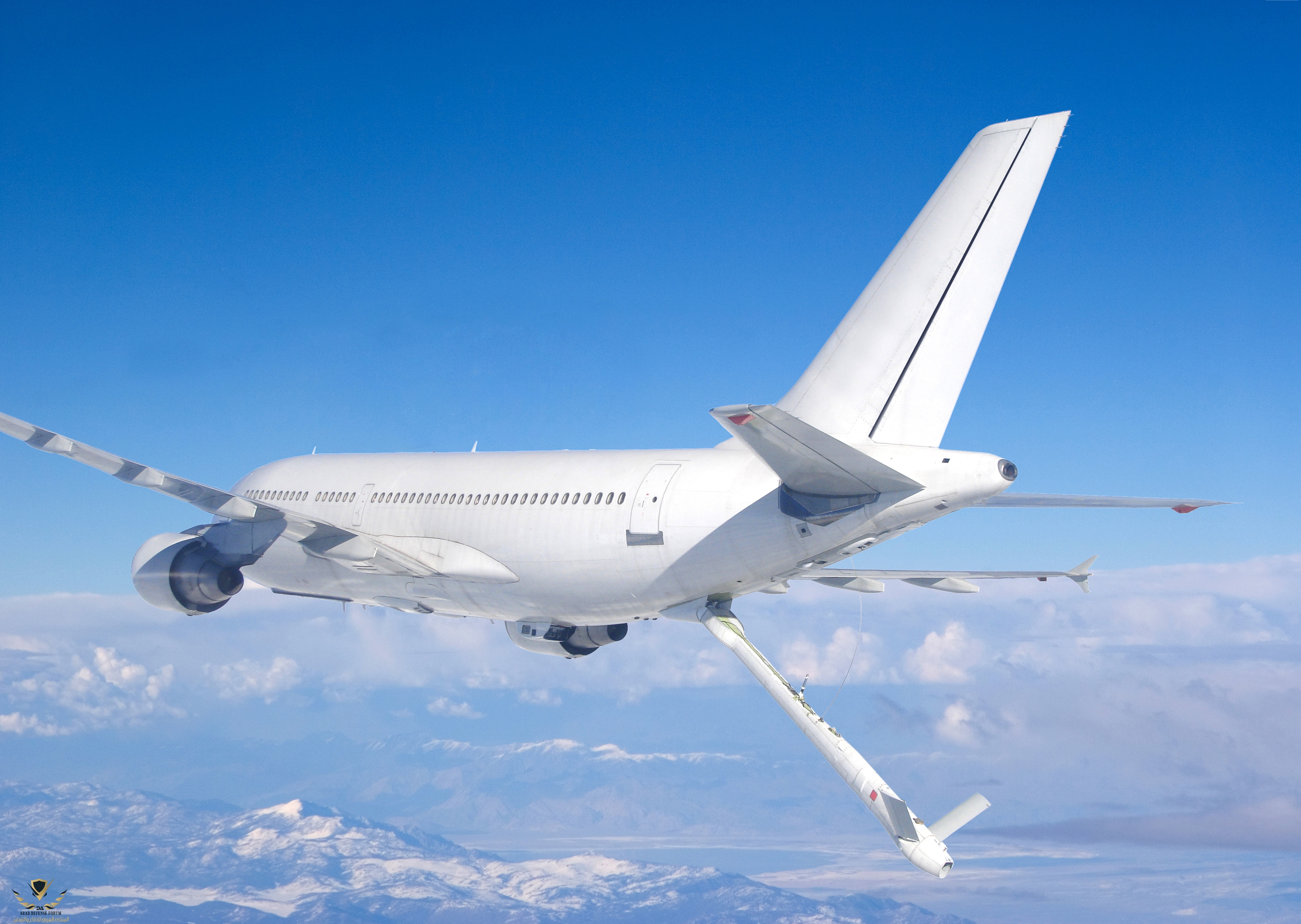

الايرباص ٣١٠ /MRTT A310 الألمانية المصنوعة سنة ٢٠٠٣
.

.
.

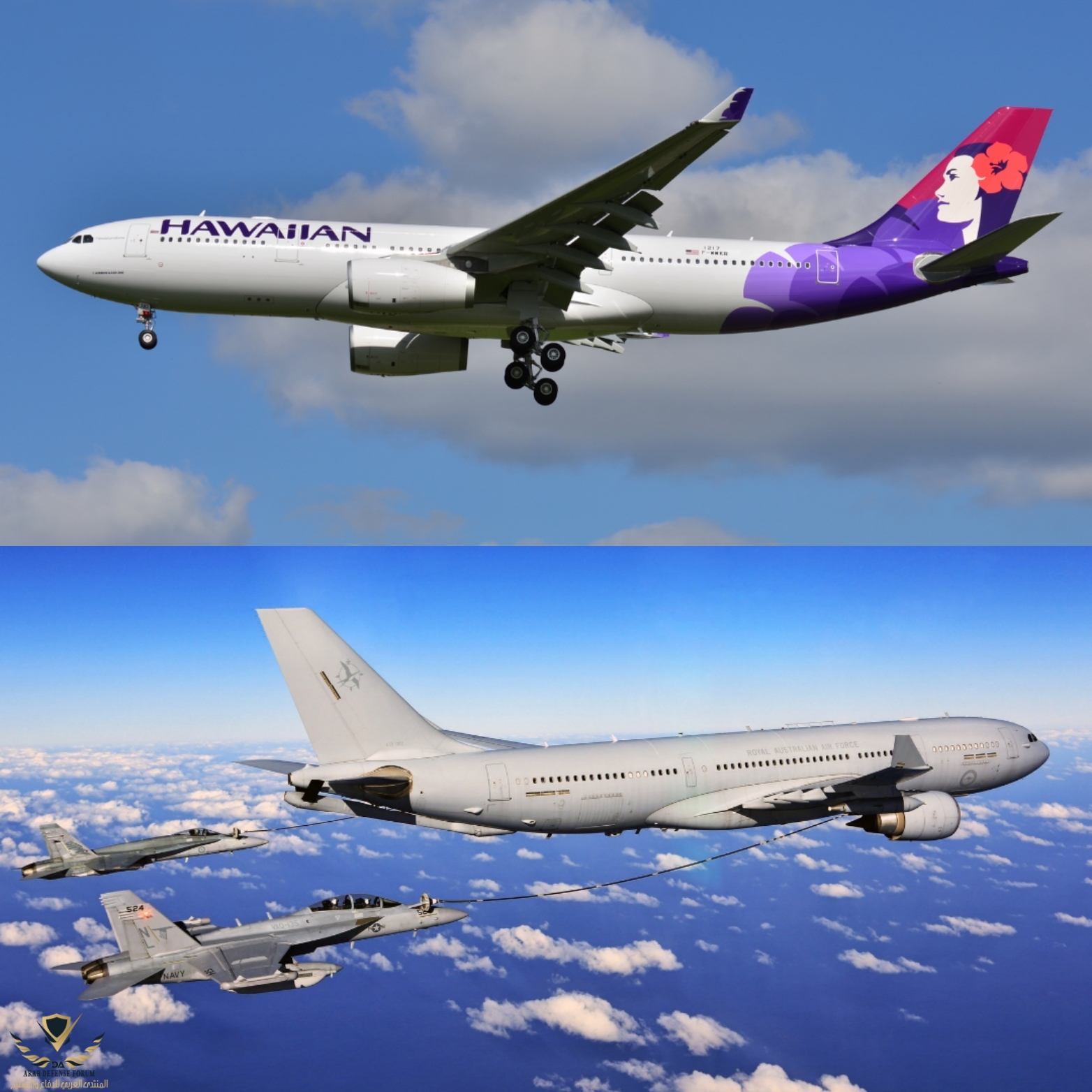

.الايرباص ٣٣٠ / MRTT A330
الفرنسية المصنوعة سنة ٢٠٠٧

.
.

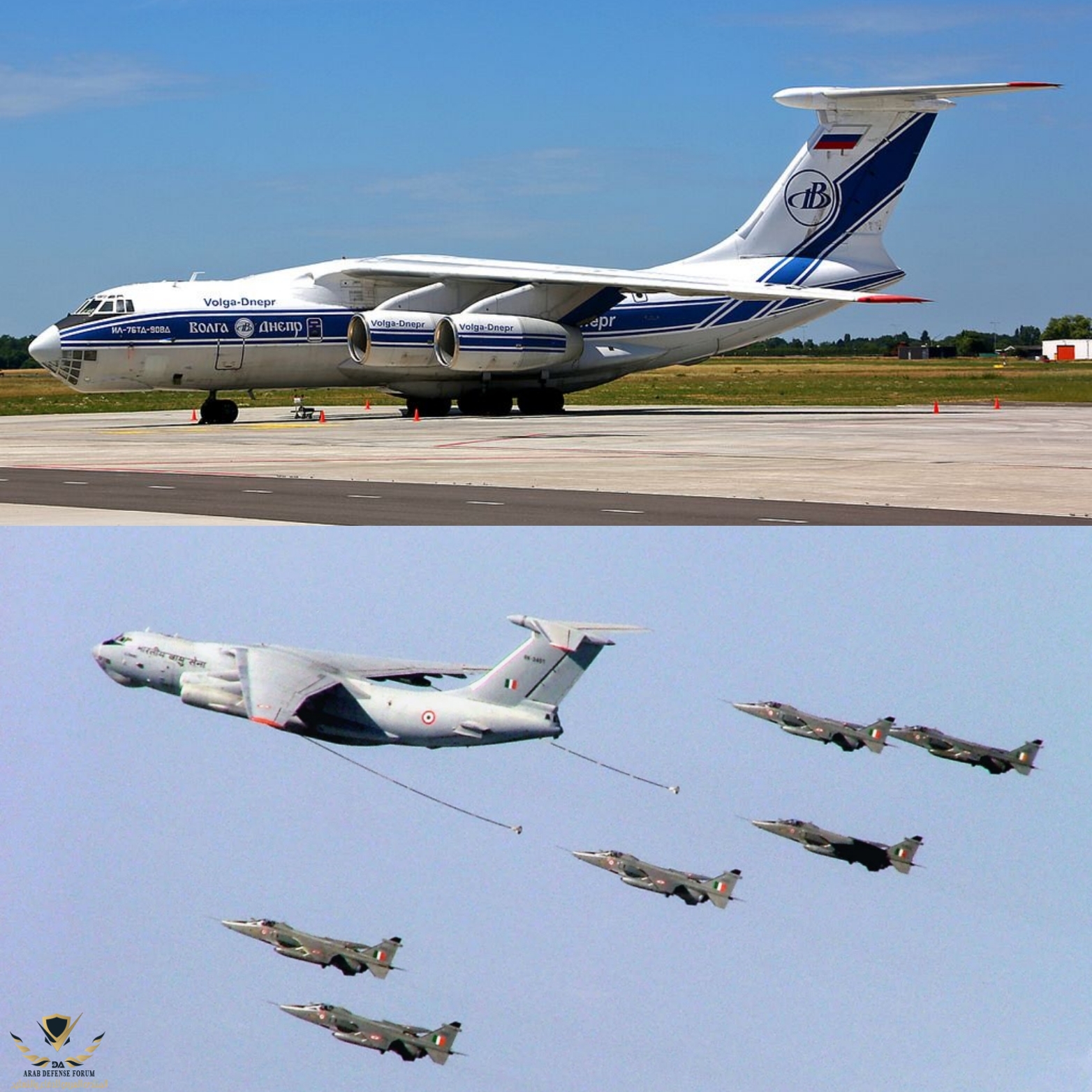

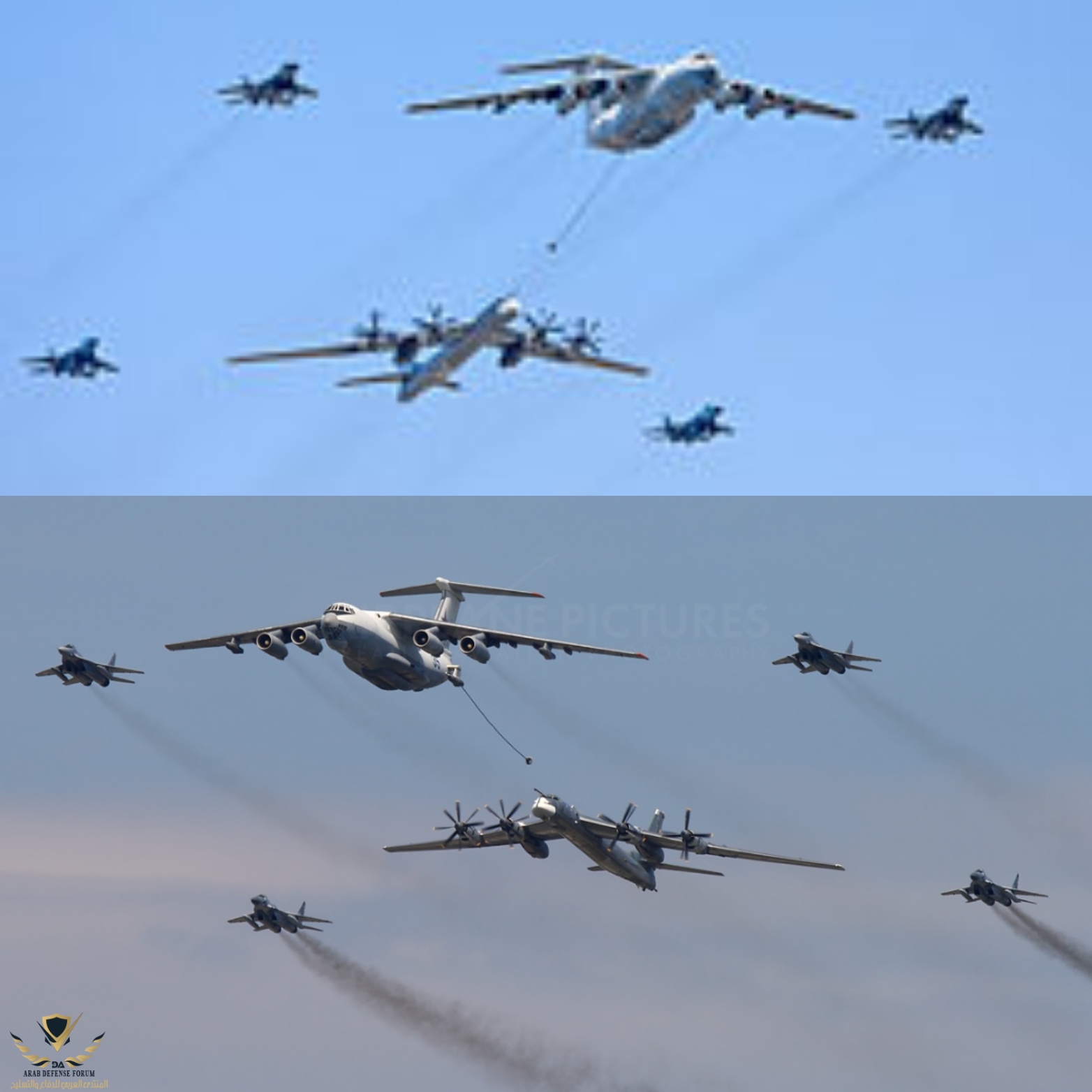

الاليوشن il76/ il78
المصنوعة سنة 1984
.

.
.

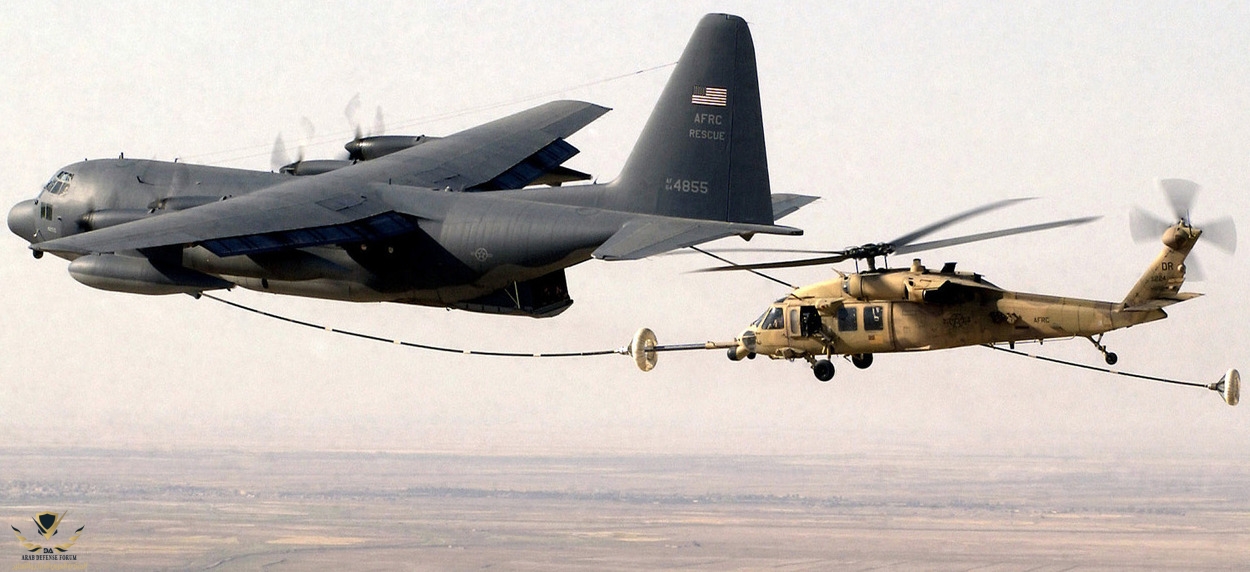

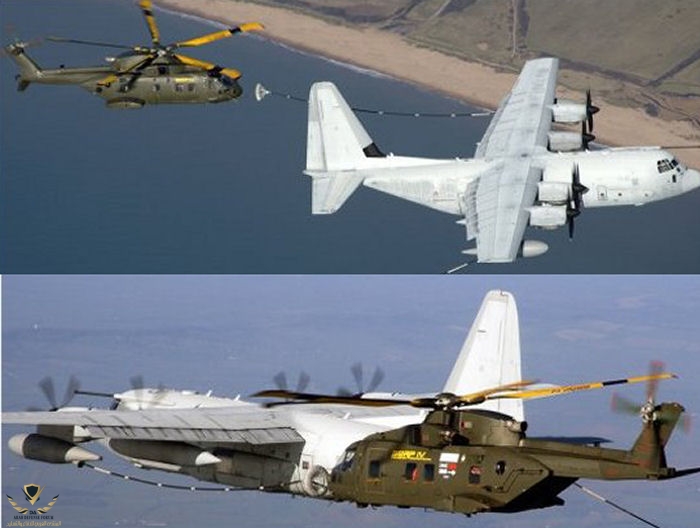

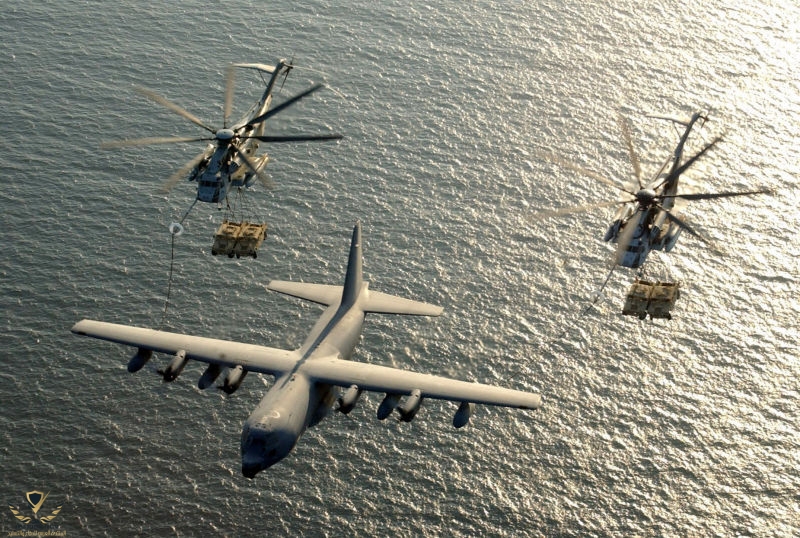

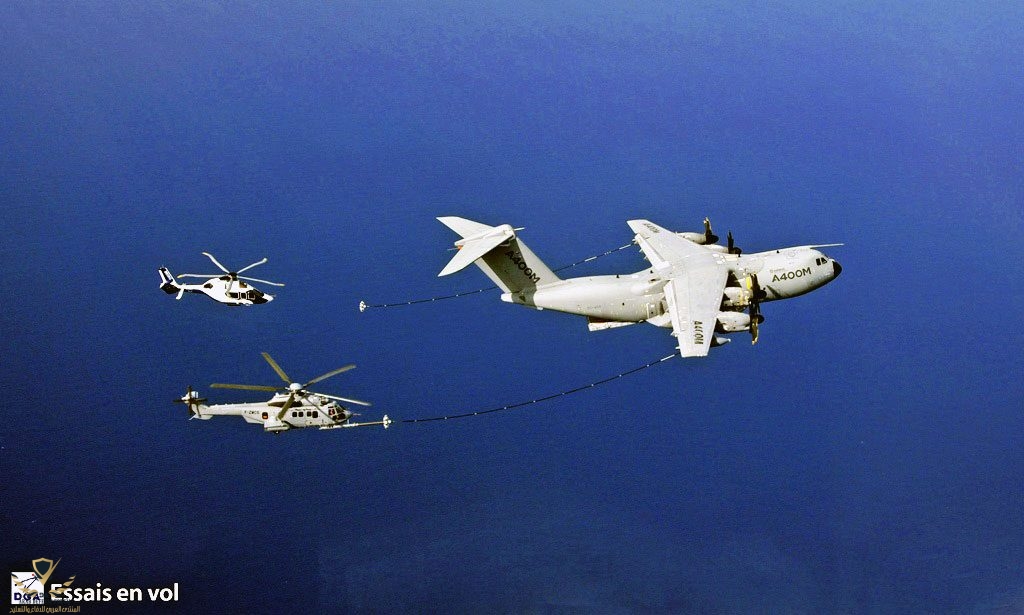

لتزويد الطائرات العمودية وطائرات النقل تم تحوير انواع من طائرات النقل ذات الدفع المروحي لتلبية تزويد الطائرات منخفضة السريعة
.
.
.
من أشهر النماذج KC130 الأمريكية

.
.

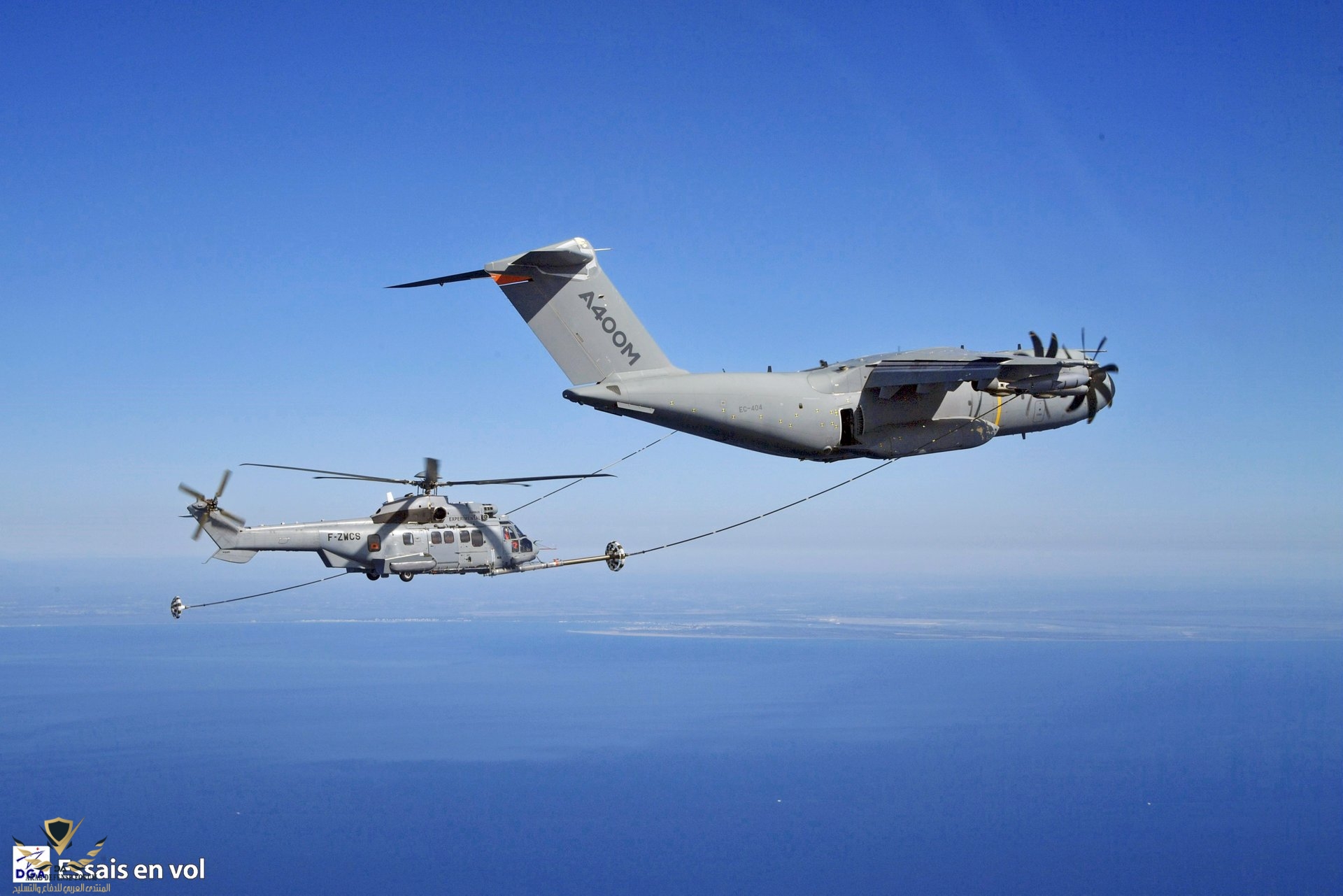

الايرباص A400M تستطيع الوصول لسرعات عالية وتزويد المقاتلات بكميات كبيرة

.
.
.
يرجى إنتظار الجزء التالي​



[الصباح]

يتبع
.
.
انتهاء عملية التزود بالوقود و فصل الذراع من السلة

.
.
.
القوات الجوية الامريكية
والقوات البحرية أخذت موضوع التزويد بالوقود جوا الى مستوى آخر

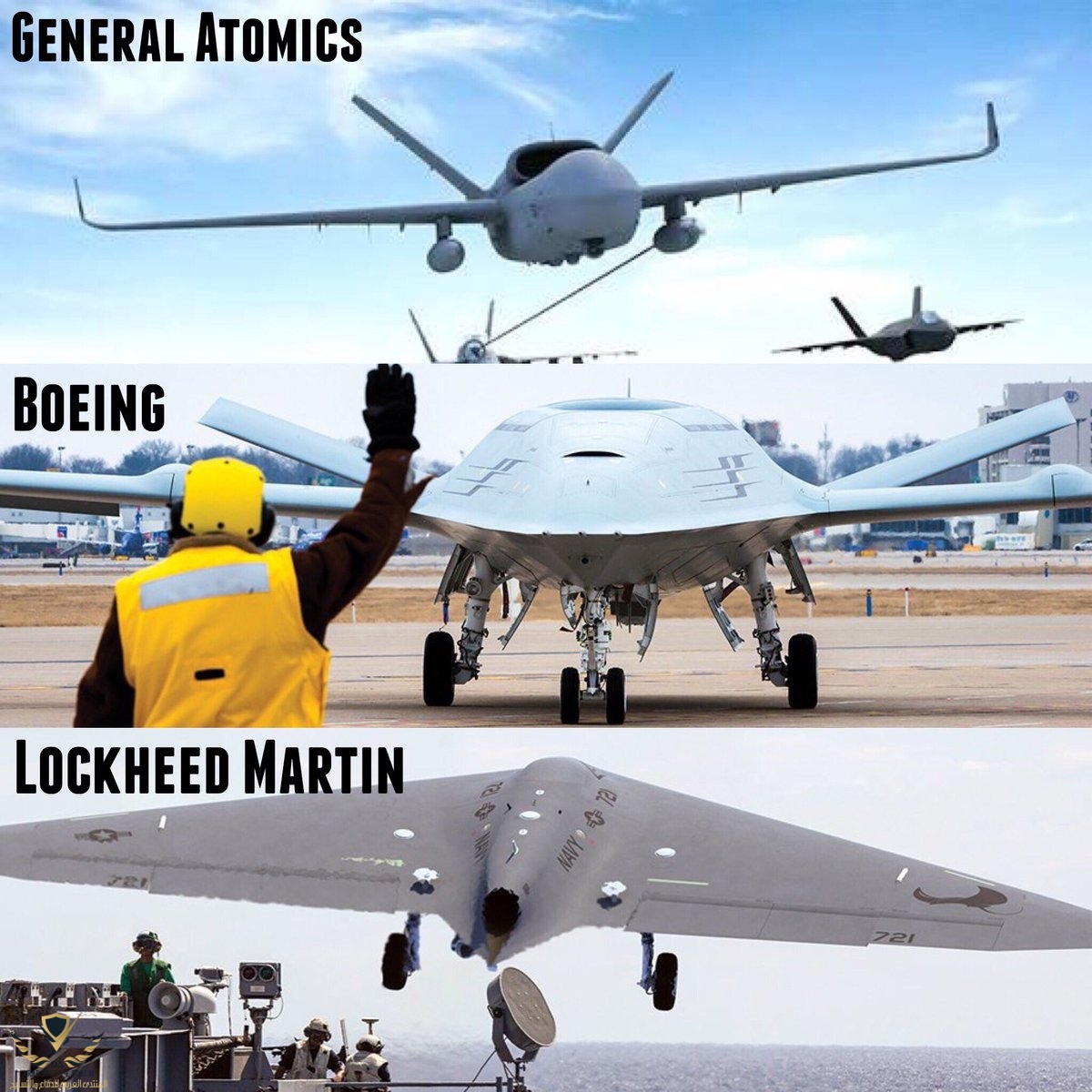

بحيث انها بدأت ٣ مشاريع مختلفة

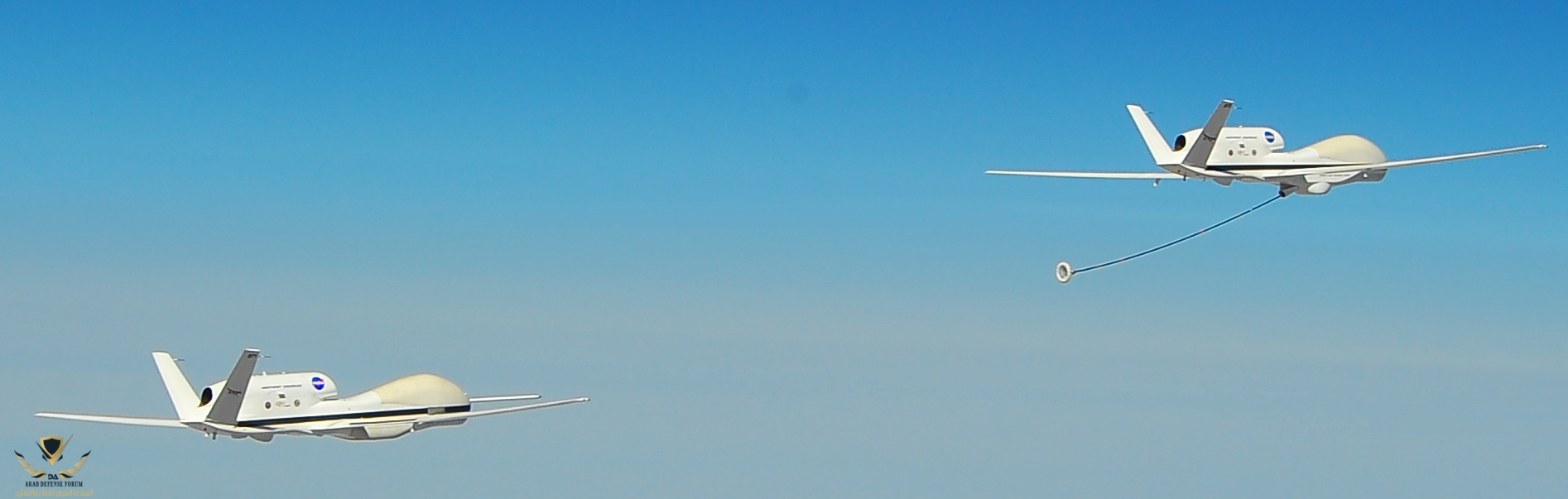

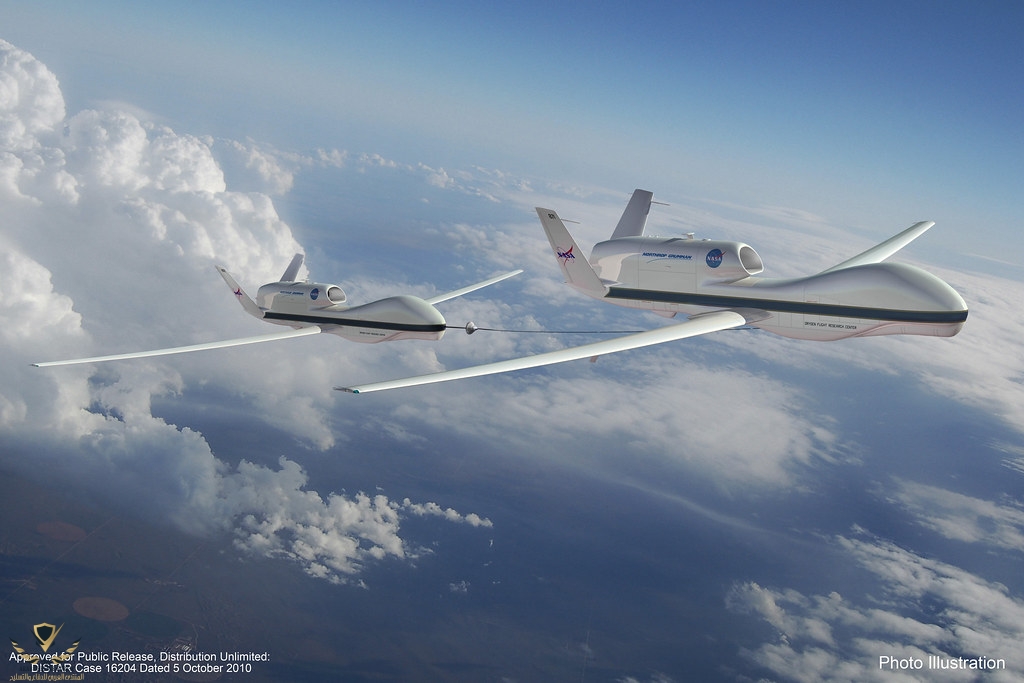

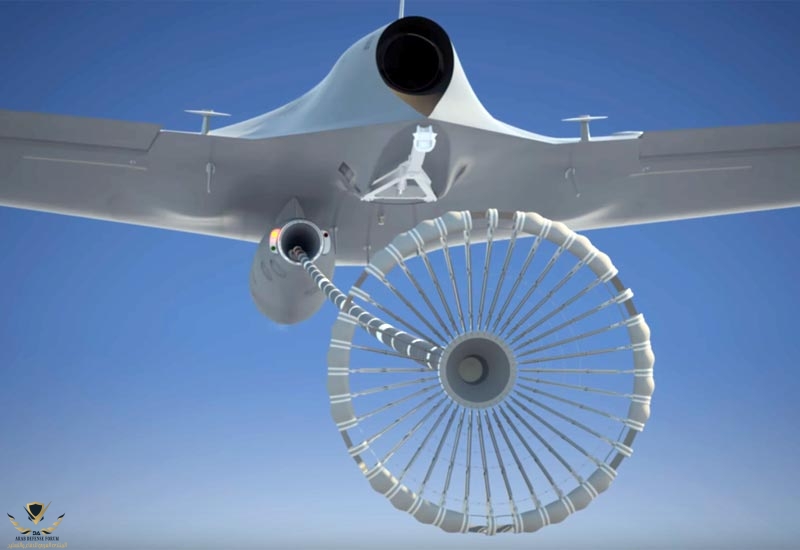

للتزود بالوقود من طائرات بدون طيار
.

.

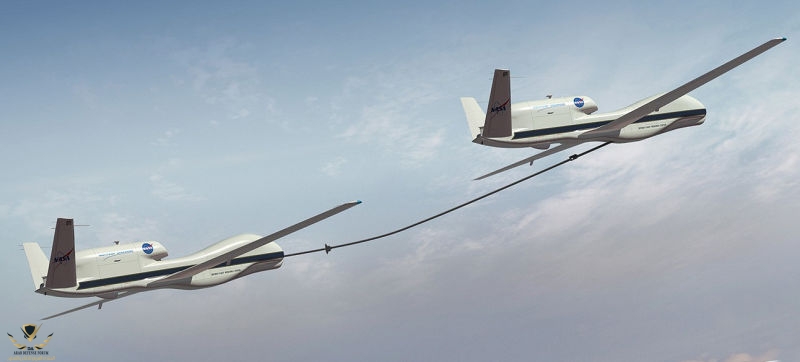

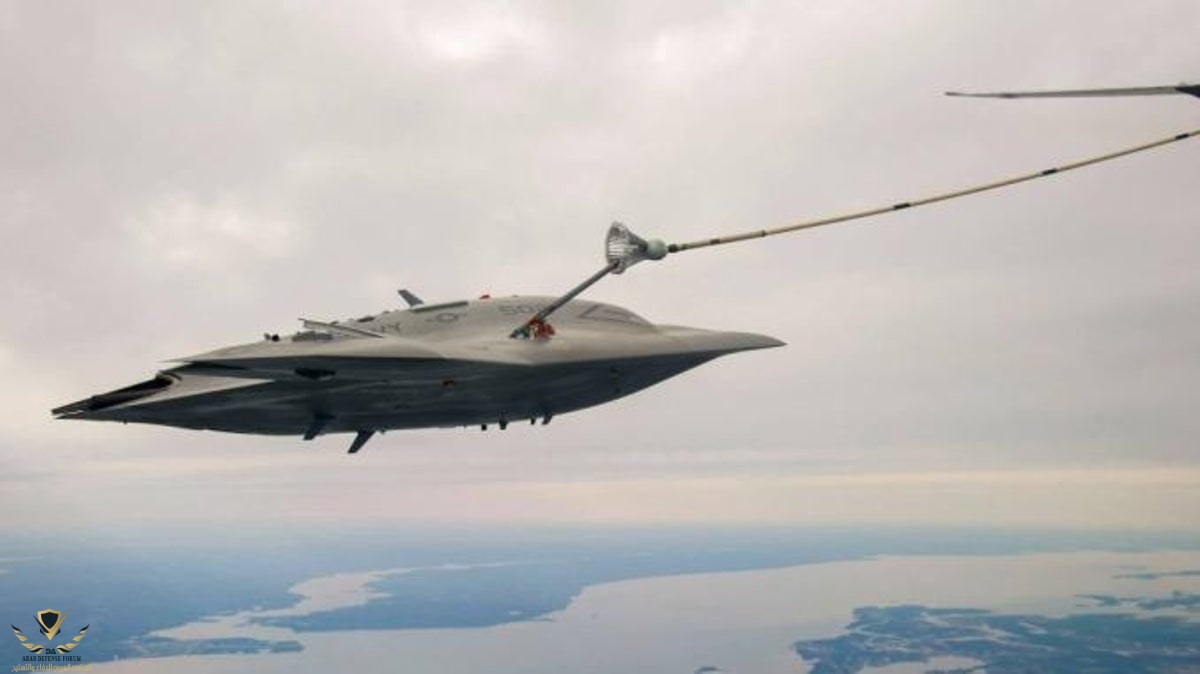

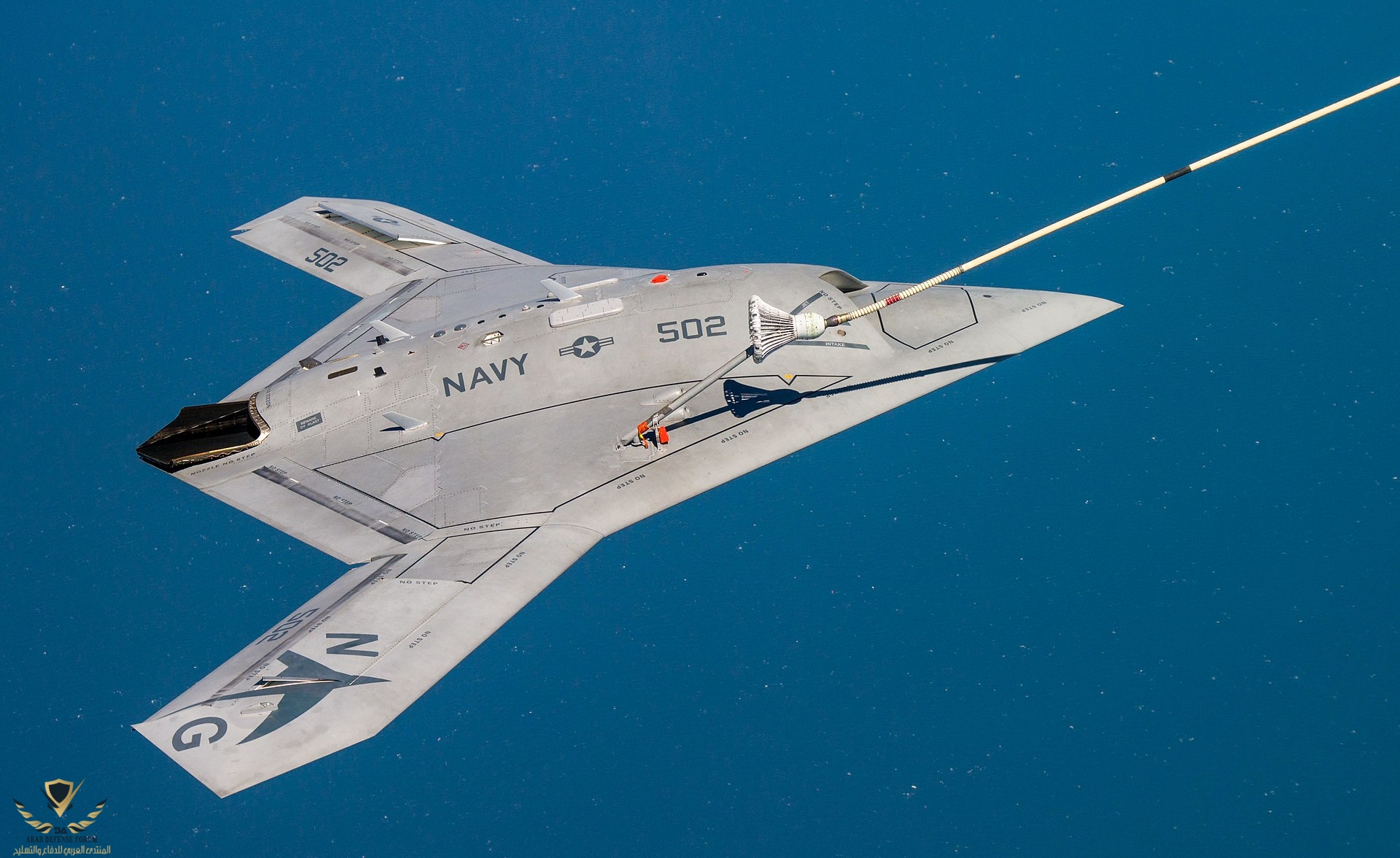

تجربة حدثت سنة ٢٠١٢
.

.

.

.

.
.

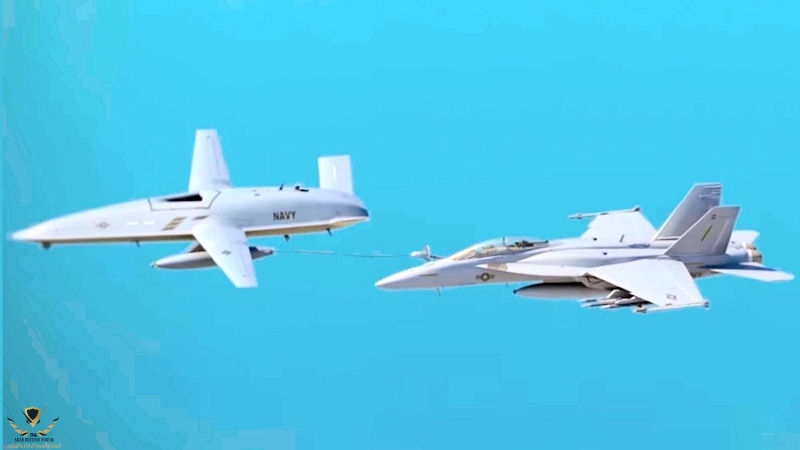

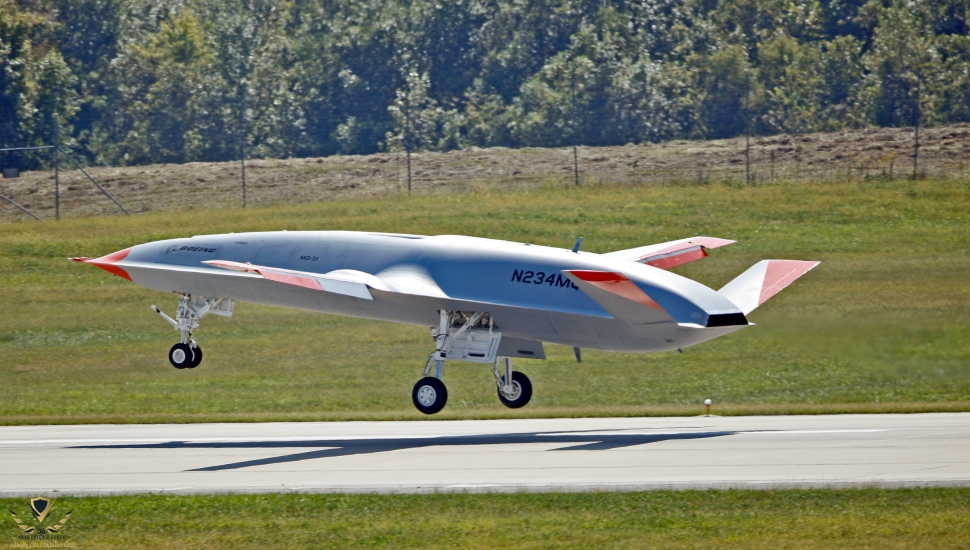

مشروع شركة بوينغ
.

.
.

.

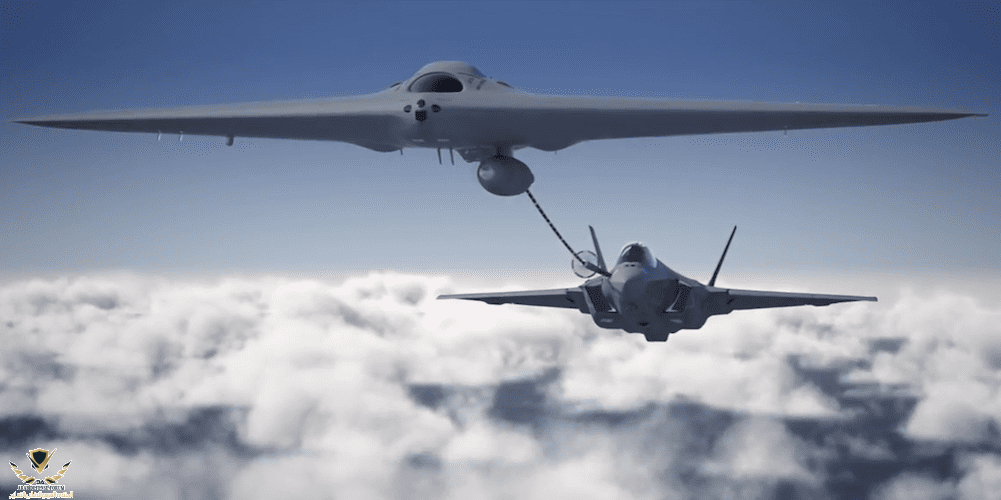

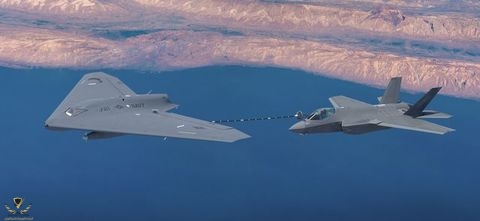

.مشروع شركة لوكهيد مارتن
.
.

.

.

.
.

.
راح نوضح بالصفحة القادمة وبالصور انواع الطائرات المذكره والمؤنثة حسب طريقة التزود بالوقود جوا ​



[الصباح]

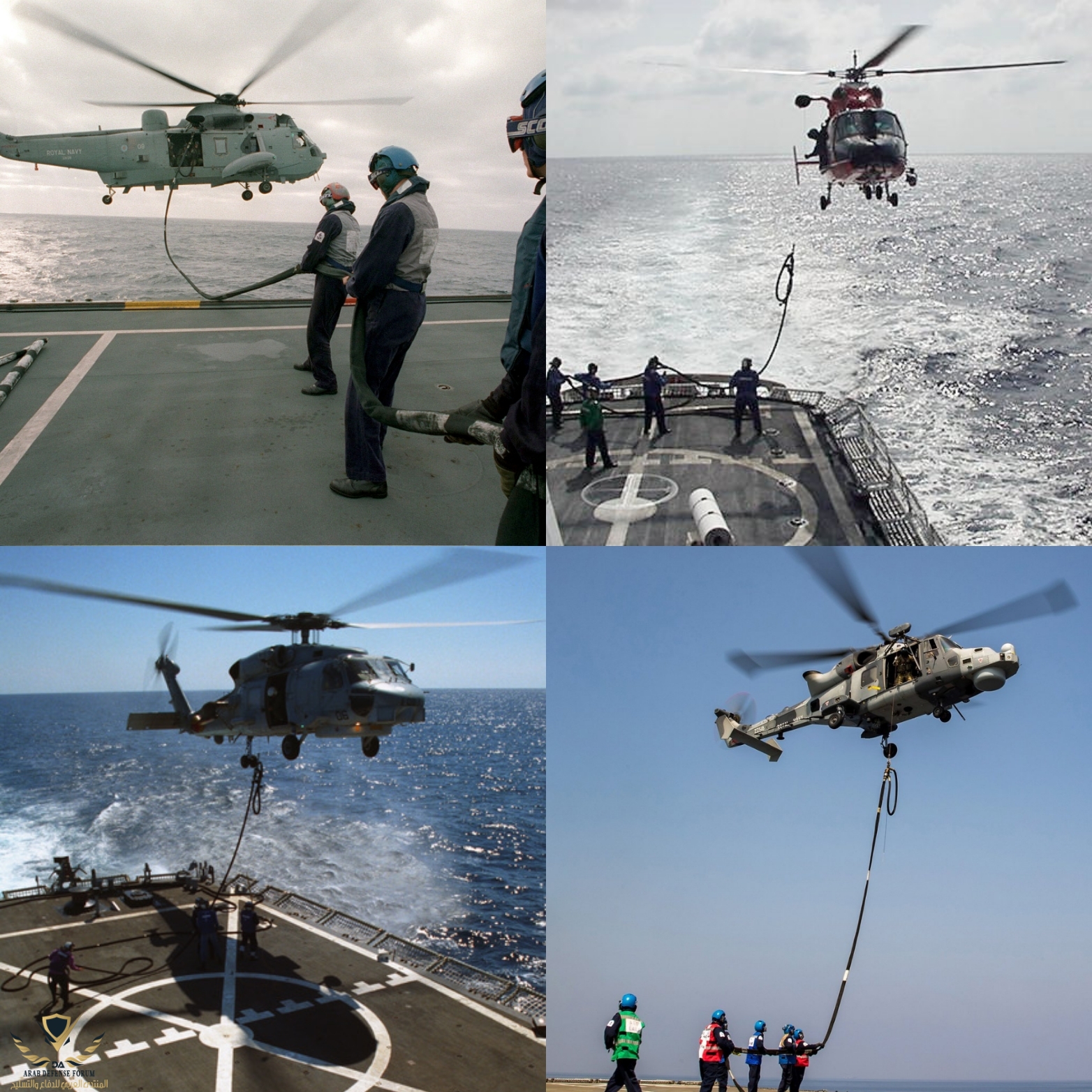

من اغرب طرق التزويد بالوقود جوا
عندما تقوم الطائرات العمودية البحرية بالتزود من السفن الحربية في وضعية الطيران و اثناء الحركة و ذلك بسبب ضيق سطح الهبوط او بسبب انشغال السطح بطائرة أخرى
.
.

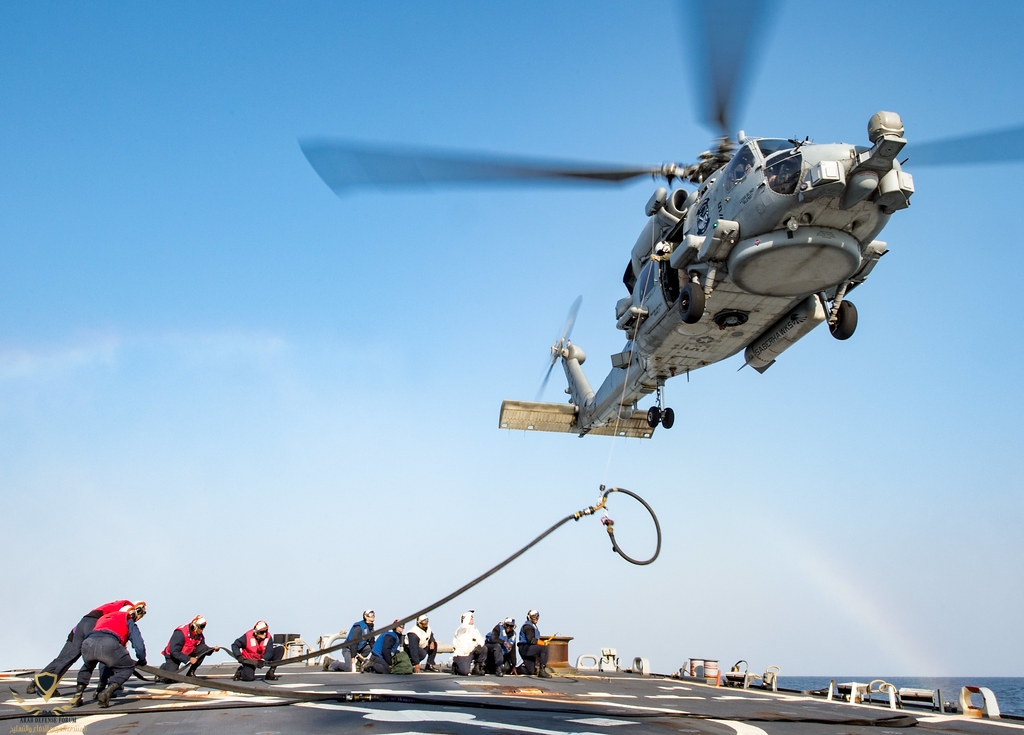

طائرة السي هوك اثناء رفع انبوب الوقود بالتعاون مع الطاقم البحري

.

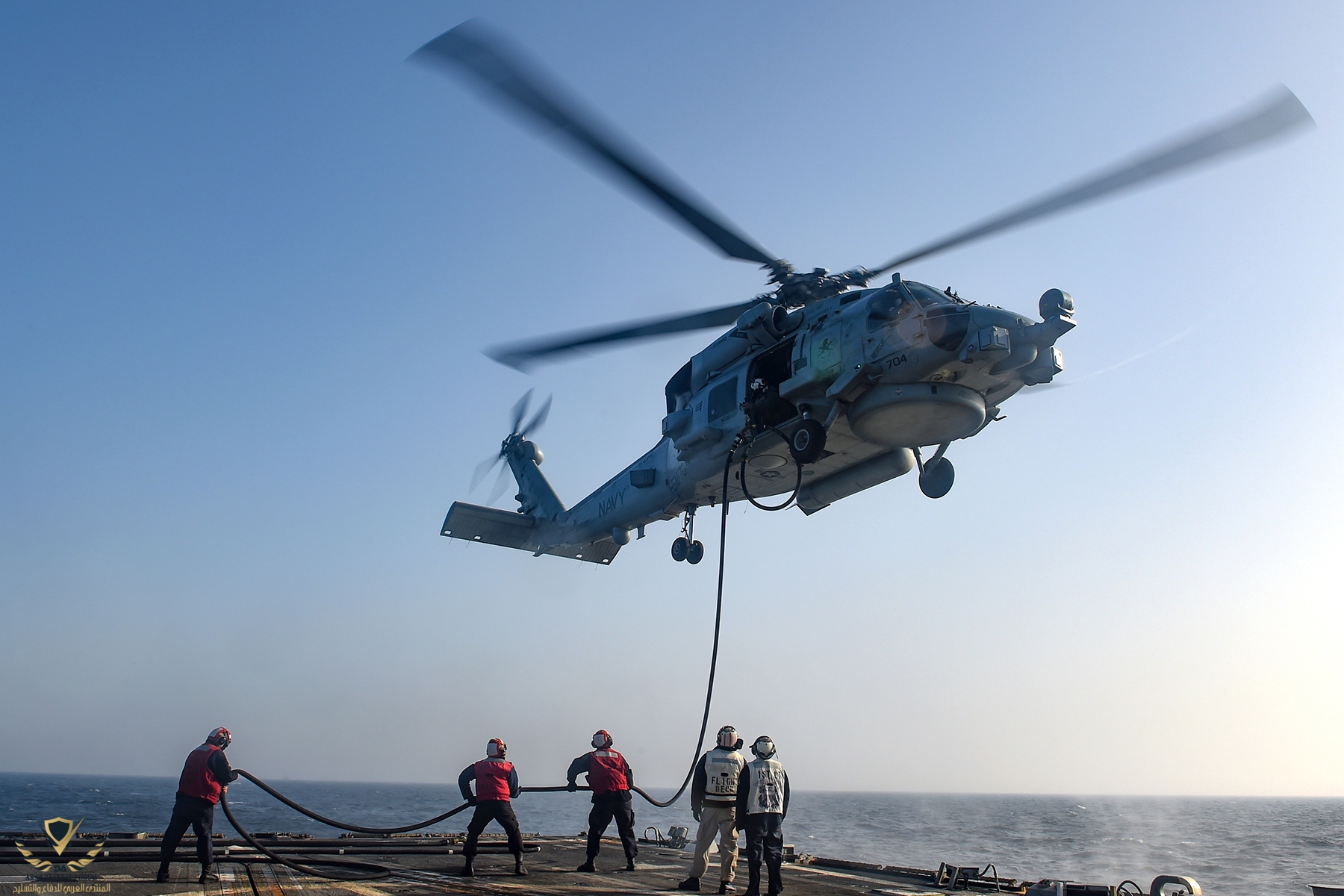

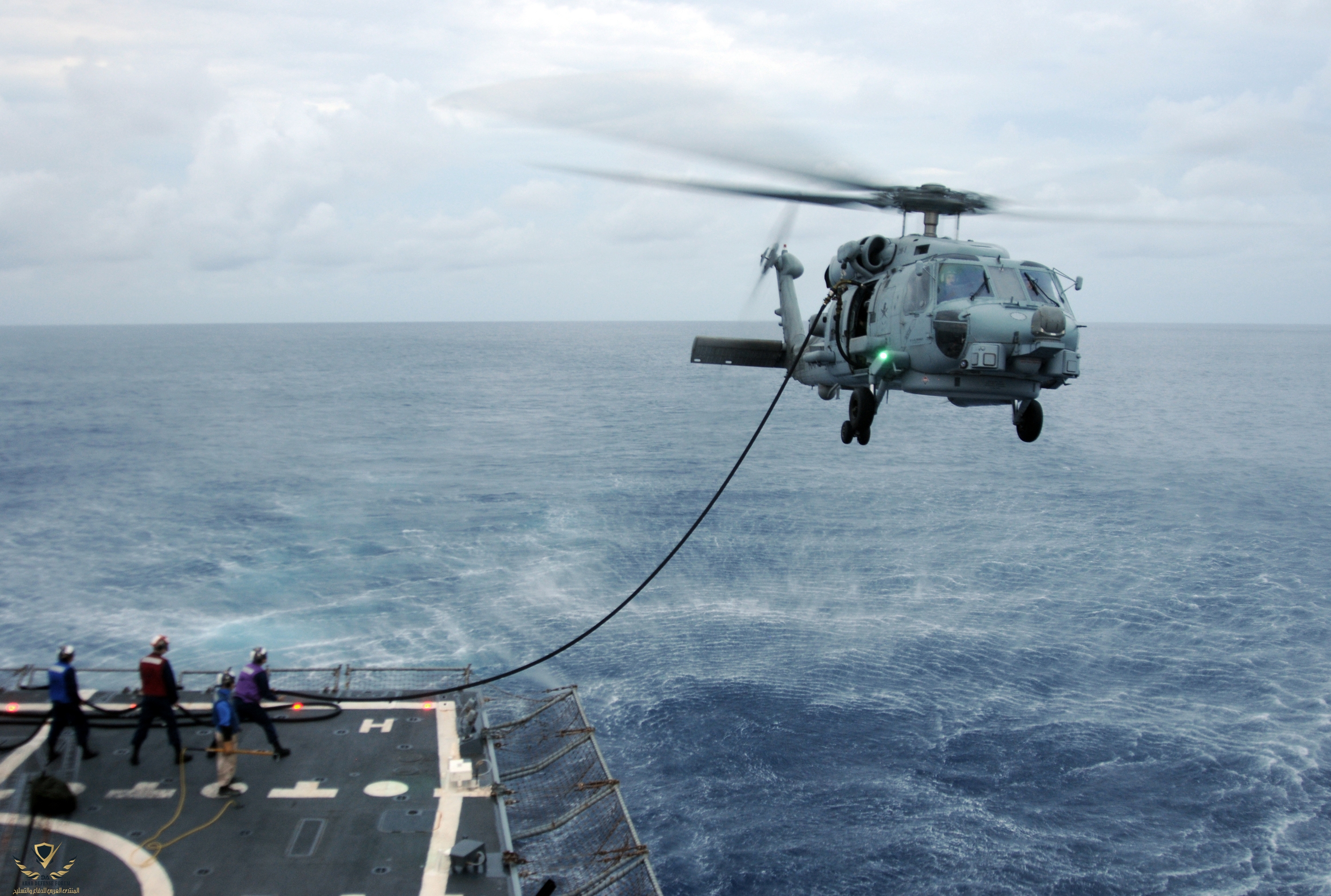

السي هوك أثناء عملية التزود بالوقود بعد توصيل الأنبوب

.
.
.

.
.

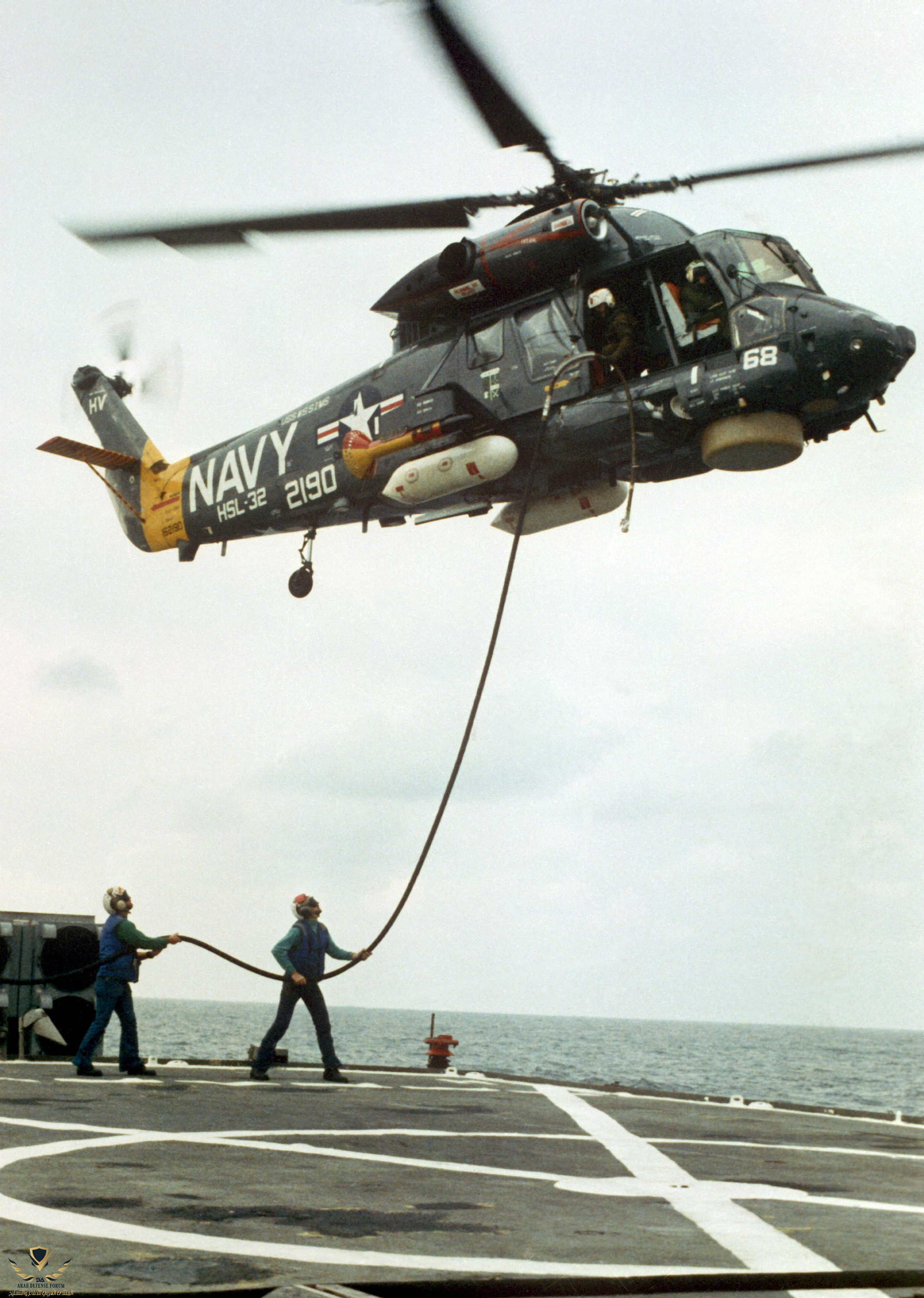

طائرة السي سبيريت SH2 من أثناء عملية التزود بالوقود

.
.

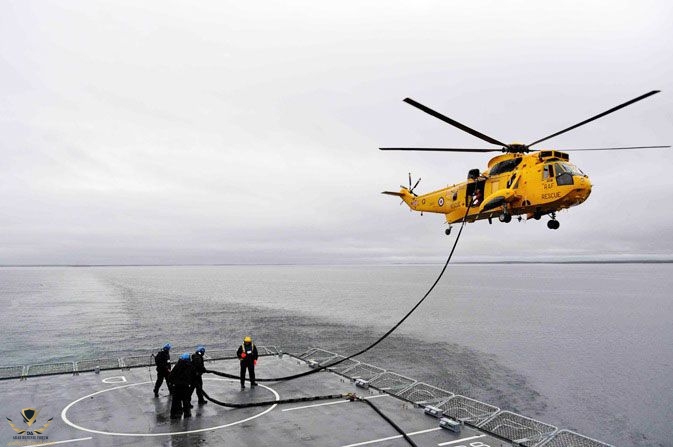

طائرة الويستلاند سي كينغ تقوم بعملية التزود بالوقود
.

​



[Panzerfaust]

ما المدى القتالى الذى يمكن ان تضيفه عملية الارضاع الجوى من مقاتلة لمقاتلة؟



[ضمير حى]

من اغرب طرق التزويد بالوقود جوا
عندما تقوم الطائرات العمودية البحرية بالتزود من السفن الحربية في وضعية الطيران و اثناء الحركة و ذلك بسبب ضيق سطح الهبوط او بسبب انشغال السطح بطائرة أخرى
.
.
طائرة السي هوك اثناء رفع انبوب الوقود بالتعاون مع الطاقم البحري
مشاهدة المرفق 262165
.
السي هوك أثناء عملية التزود بالوقود بعد توصيل الأنبوب
مشاهدة المرفق 262168
.
.
.
مشاهدة المرفق 262166
.
.
طائرة السي سبيريت SH2 من أثناء عملية التزود بالوقود
مشاهدة المرفق 262167

.
.
طائرة الويستلاند سي كينغ تقوم بعملية التزود بالوقود
.
مشاهدة المرفق 262164

انا مستغرب
ما الفائدة من ذلك مع انها تستطيع الهبوط والتزود والتحليق بوقت قياسى علىسطح السفينة



[خالد المصري]

من اغرب طرق التزويد بالوقود جوا
عندما تقوم الطائرات العمودية البحرية بالتزود من السفن الحربية في وضعية الطيران و اثناء الحركة و ذلك بسبب ضيق سطح الهبوط او بسبب انشغال السطح بطائرة أخرى
.

انا مستغرب
ما الفائدة من ذلك مع انها تستطيع الهبوط والتزود والتحليق بوقت قياسى علىسطح السفينة



[agax]

انا مستغرب
ما الفائدة من ذلك مع انها تستطيع الهبوط والتزود والتحليق بوقت قياسى علىسطح السفينة

تمرين في حالة عدم وجود مهبط مجهز على السفينه أو وجود طائرة أخرى قي المهبط



[ضمير حى]

تمرين في حالة عدم وجود مهبط مجهز على السفينه أو وجود طائرة أخرى قي المهبط

صحيح وربما تتزود من سفن دعم لا تحتوى اصلا على مهابط



[Mohammad Palestine]

فعلا من اهم مقومات القوات الجوية هي طائرات التانكر حيث اعطت المجال للقوات الجوية بأن تصبح اليد الطولى خصوصا في المقاتلات الخفيفة مثل f5 و f16 و حتى الميغ 29 و ايضا طائرات التدريب المتقدم مثل الهوك و FA 50 الكورية و غيرها و لطائرات التانكر تاريخ في تنفيذ المهمات البعيدة لطائرات مقاتلة خفيفة بدلا من ارسال قاذفات قنابل بعيدة المدى .
لو تخيلنا عدم وجود طائرات التانكر و ارسلنا قاذفات لقصف مكان بعيد كيف سيكون الخطر الذي يحيط القاذفات يعني سقوطها ولا اسهل منه ولكن عندما ترسل مقاتلة رشيقة و ذات قدرة عالية على المناورة فطبيعي الخطر رح يقل .
يعني مثلا لو حكينا امريكا تريد قصف العراق بقاذفات بدلا من مقاتلات فهذا يعني خسائر امريكا رح تكون كبيرة جدا لكن عندما ترسل f15 او f16 فالخطر قليل جدا و رصدها رح يكون اصعب لانها تستطيع تحليق على ارتفاع منخفض و بصمتها منخفضة .
لذلك امريكا اكثر دولة تهتم بطائرات التانكر و بعدها تأتي السعودية و اسرائيل هما الذين يهتمون بهذه الطائرات في المنطقة



[الصباح]

نظرا لأهمية التزود بالوقود فقد قام الكثير من المصنعين بتطوير الطائرات المقاتلة بإضافة ذراع التزود بالوقود على حسب رغبة المشتري
بعض الامثلة قبل وبعد إضافة خاصية التزود بالوقود جوا
.

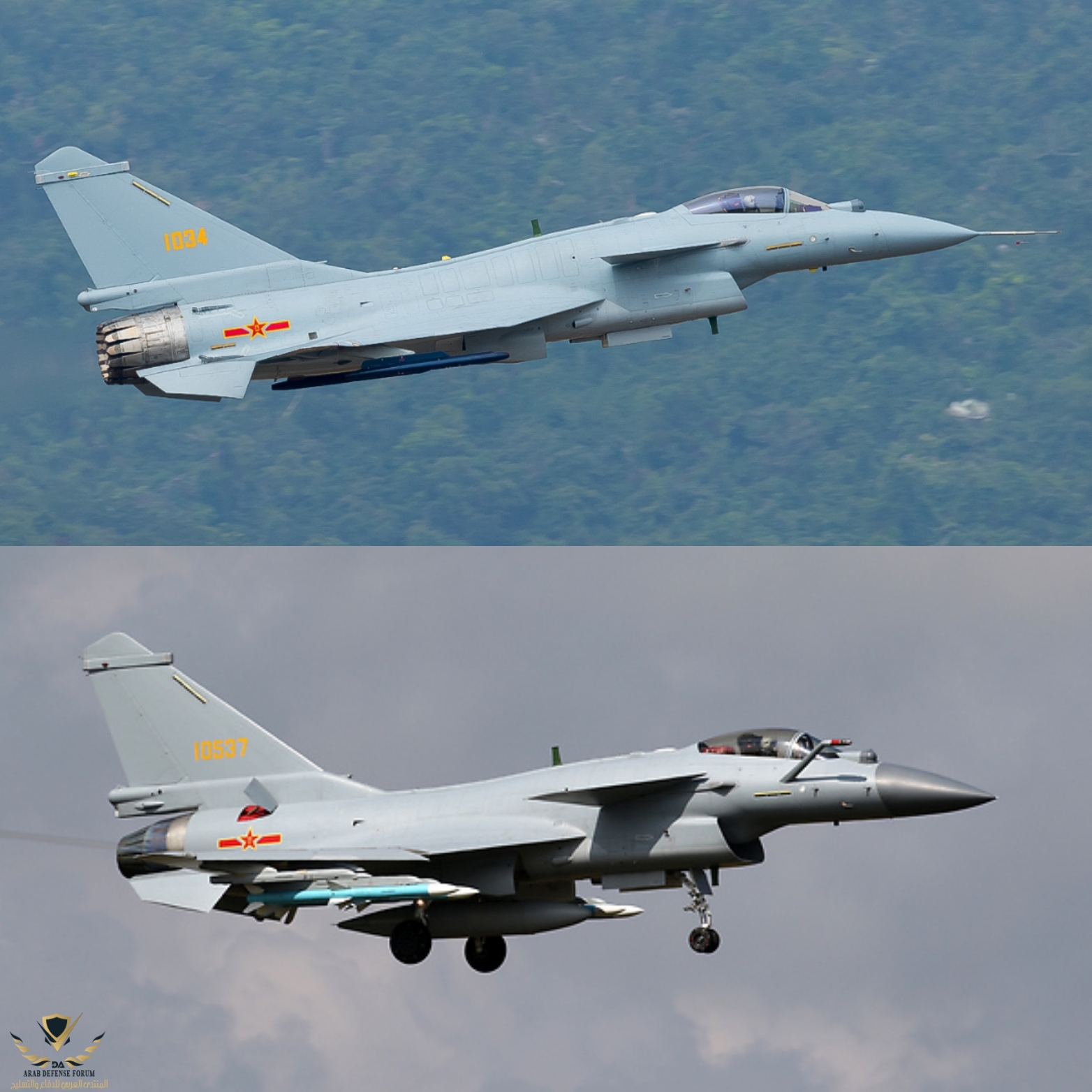

طائرة J10 الصينية

.
.

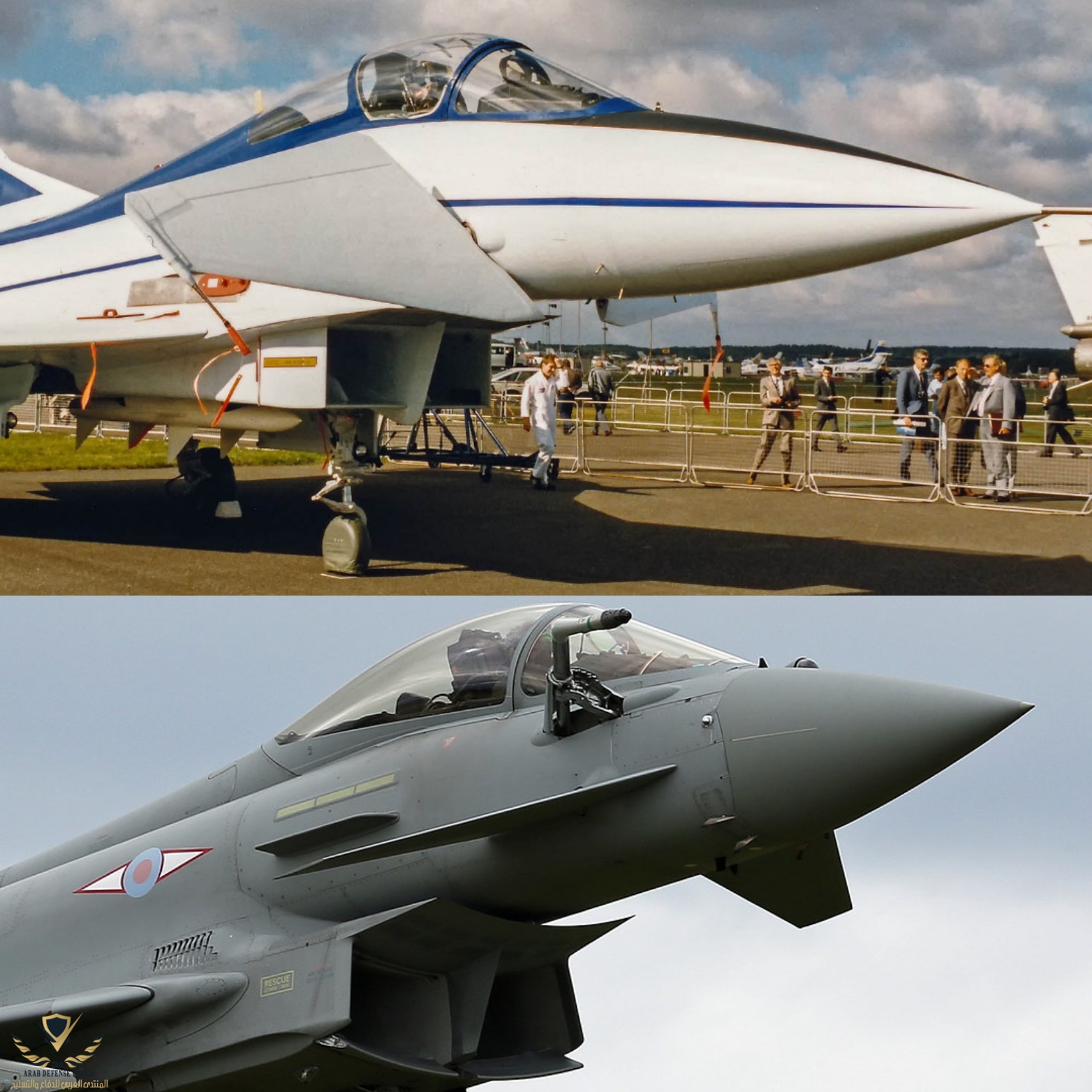

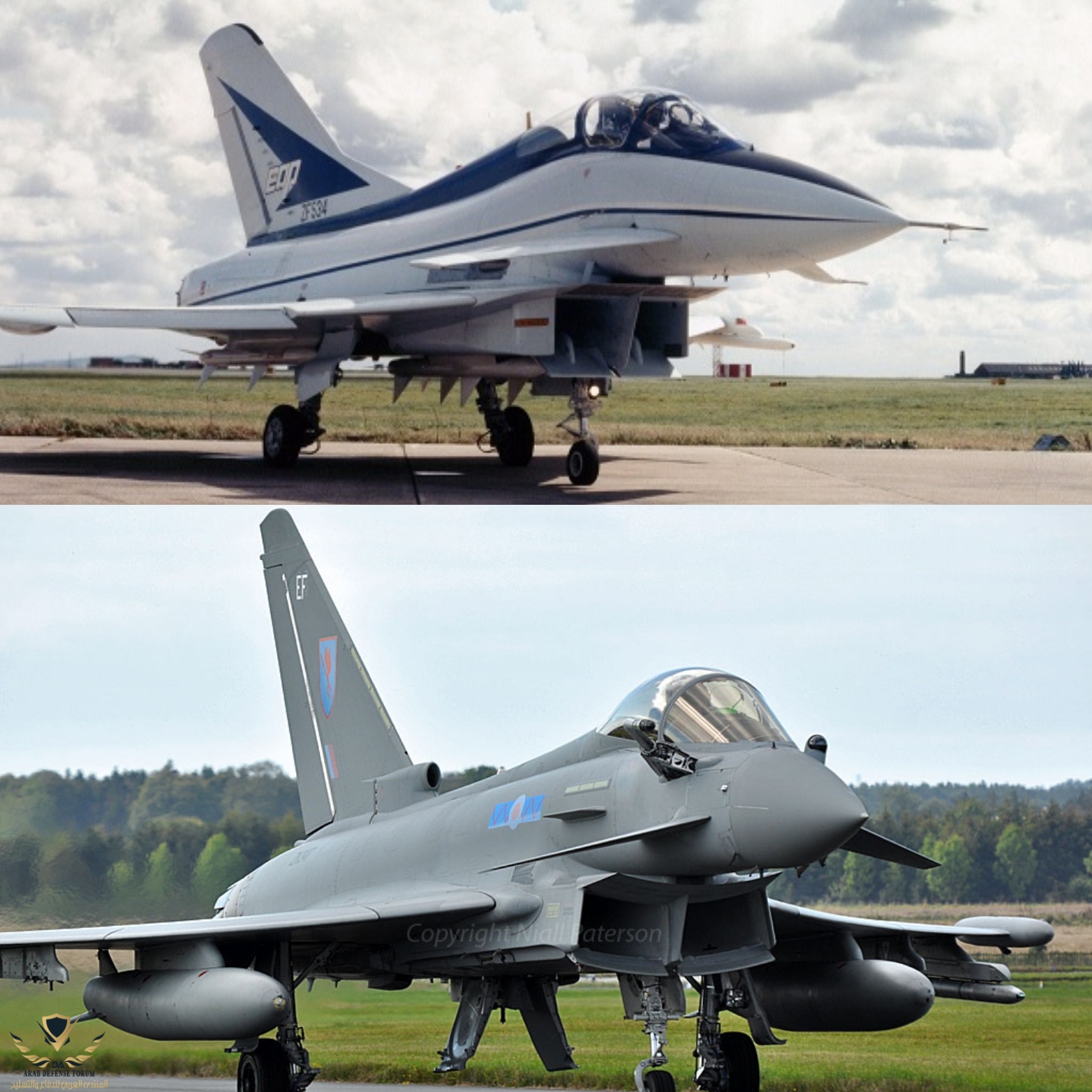

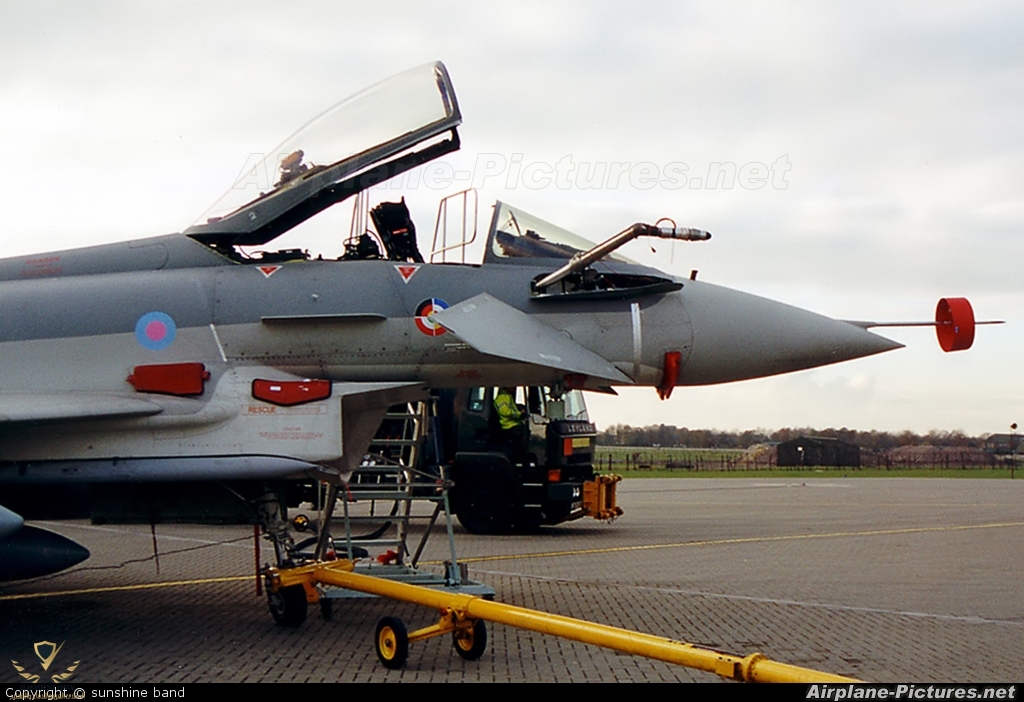

طائرة اليوروفايتر الاوروبية المشتركة

صوره اخرى

.

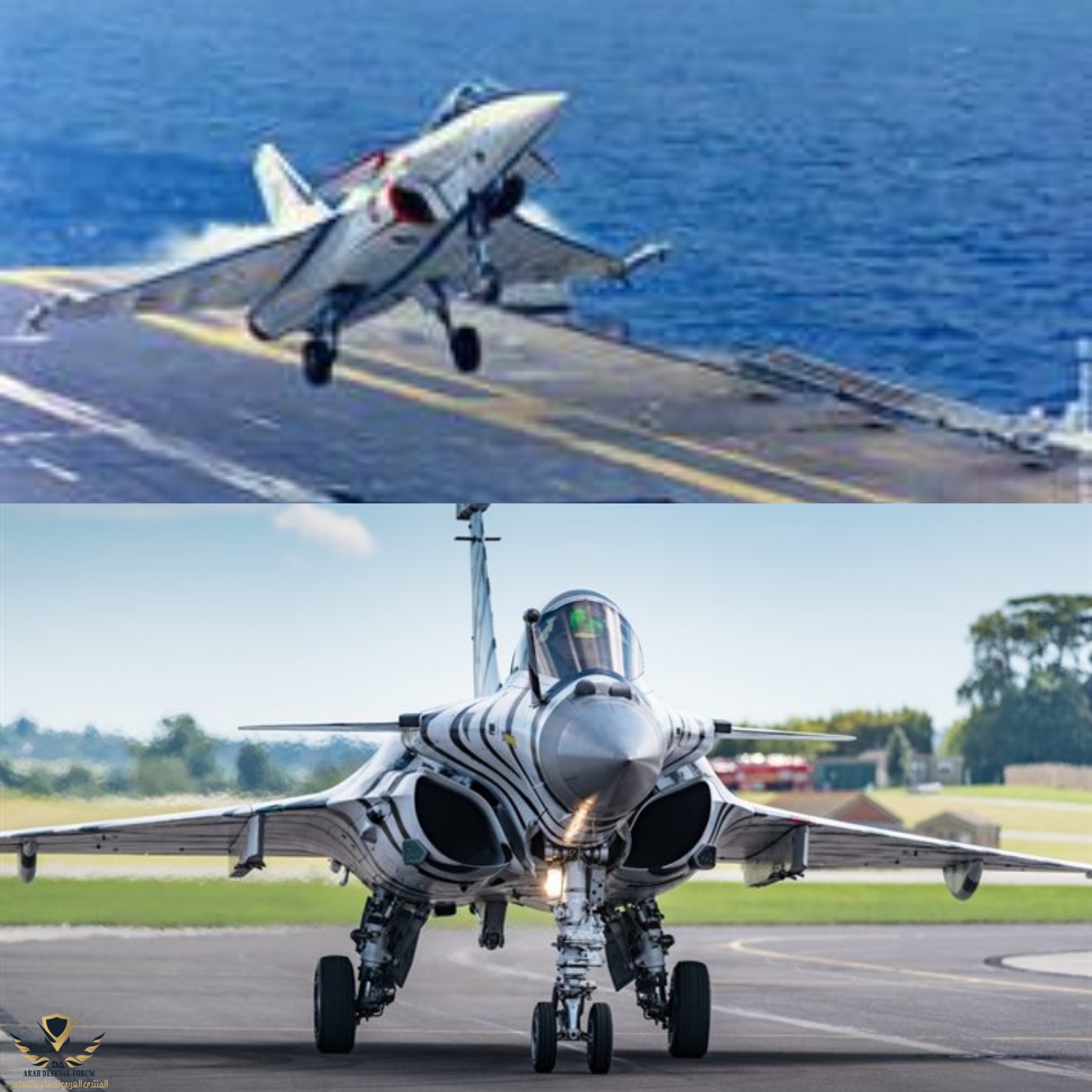

الرافال الفاتنة الفرنسية

.

.
.

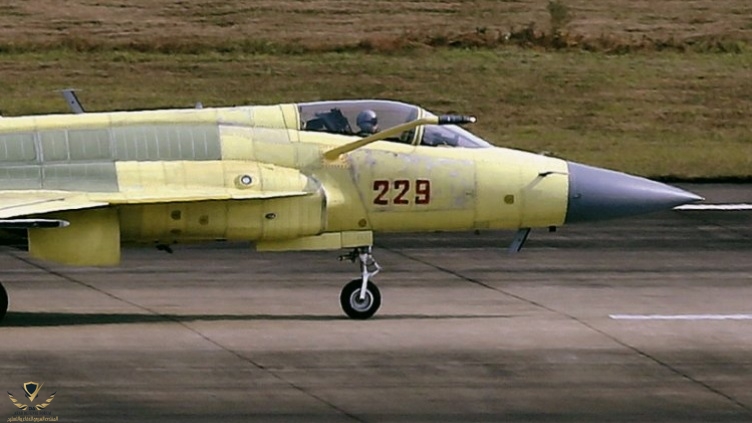

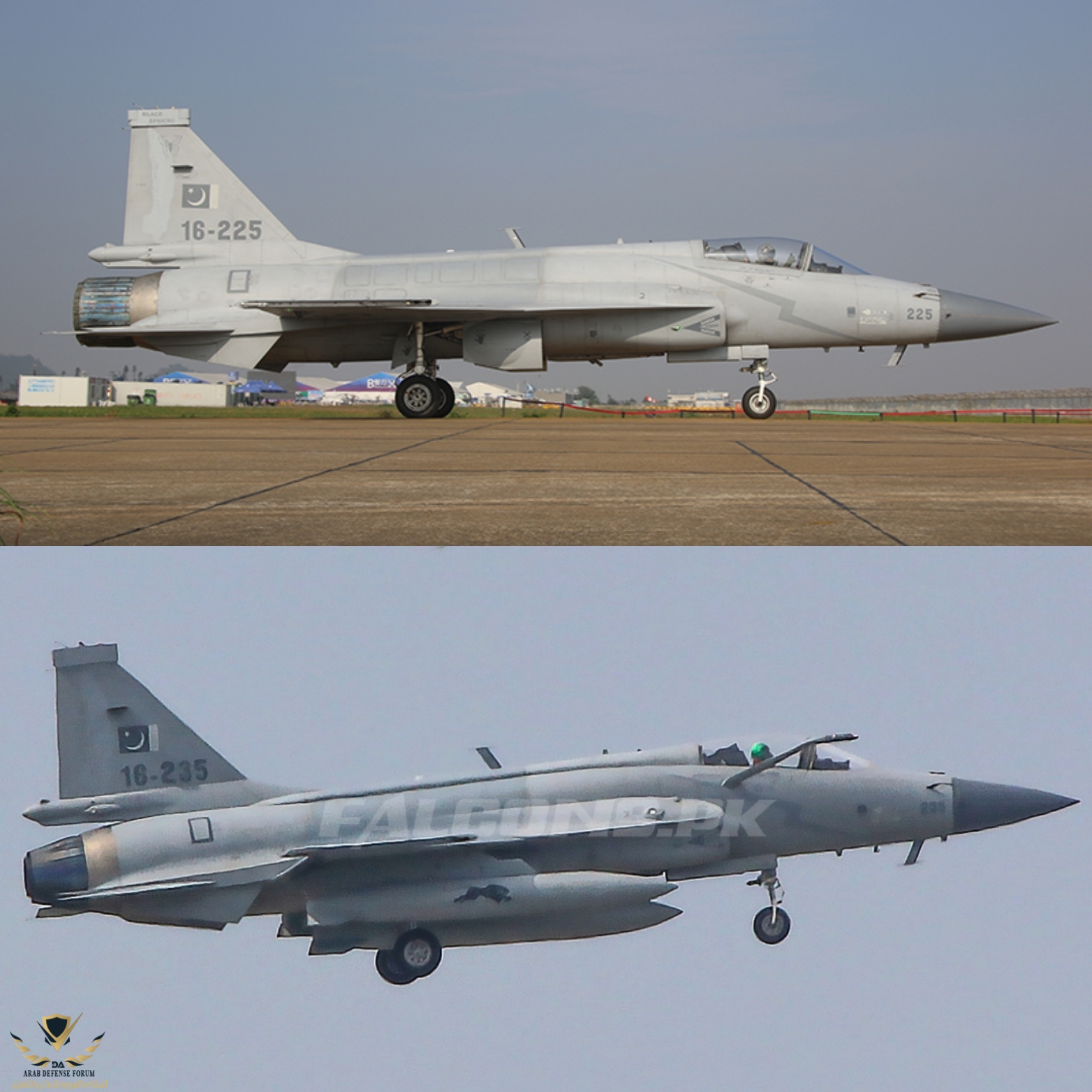

Jf17 الصينية الباكستانية المشتركة

.

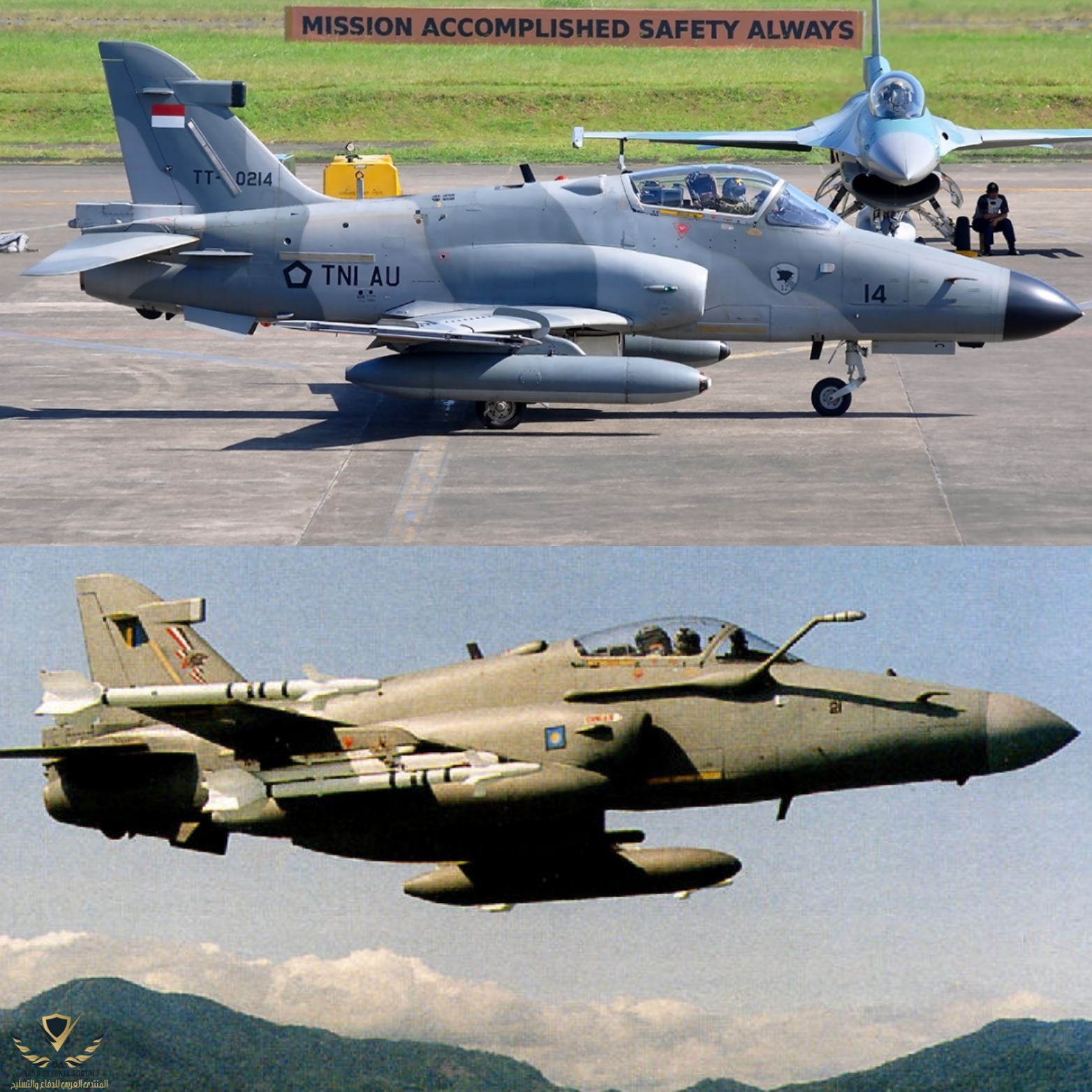

.الهوك ٢٠٠ البريطانية
.

.
.

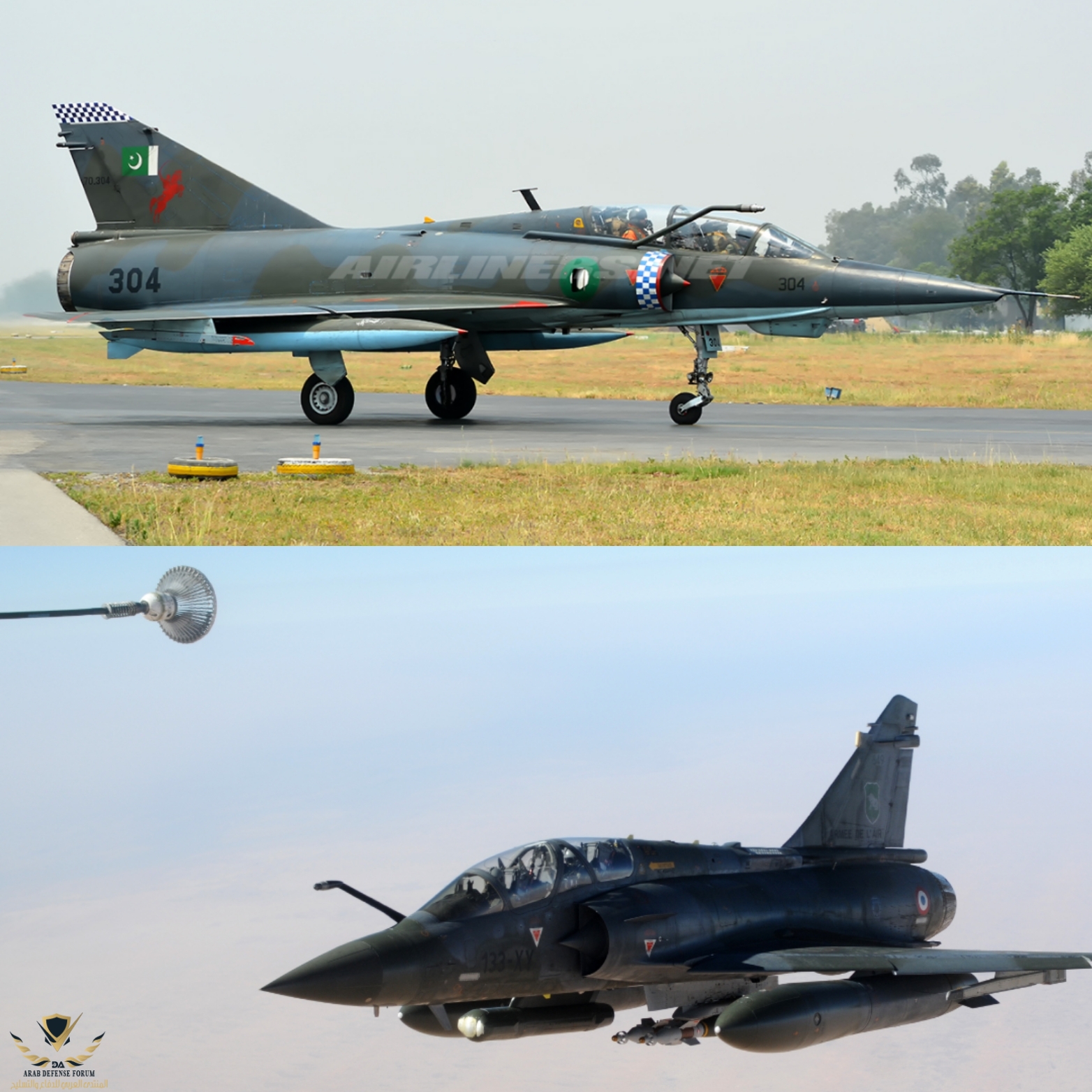

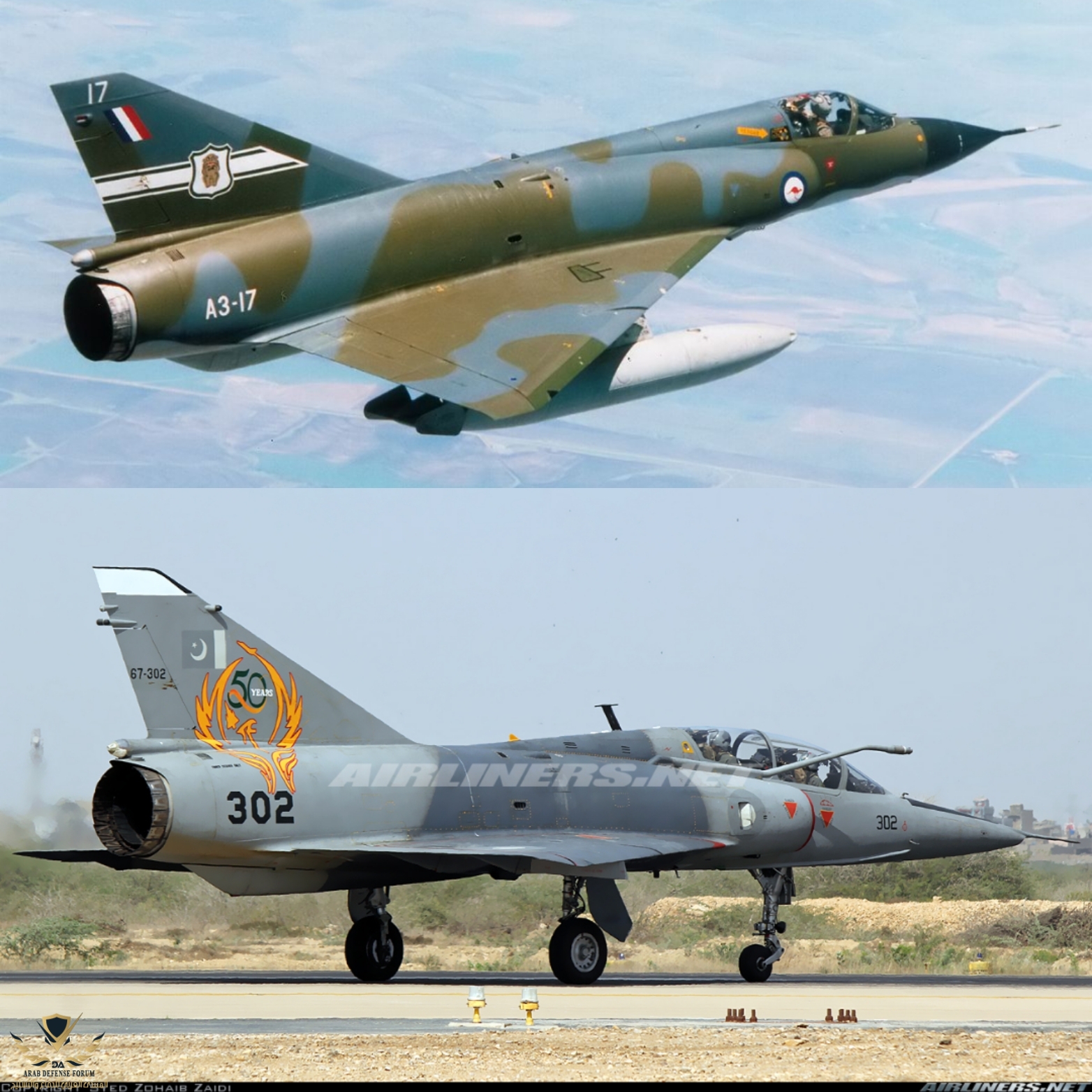

الميراج ٣ الفرنسية
.

.

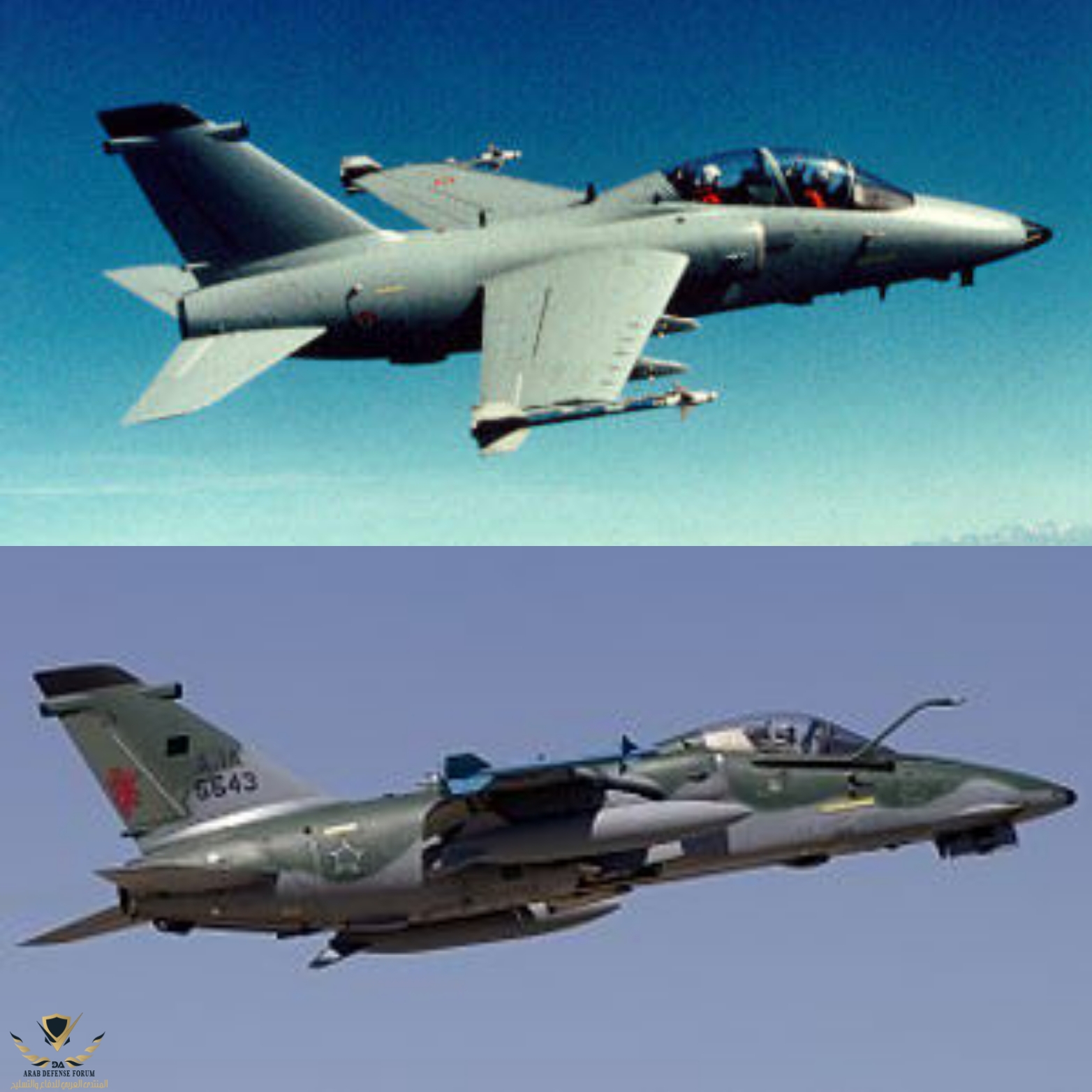

الAMX الإيطالية البرازيلية المشتركة

.

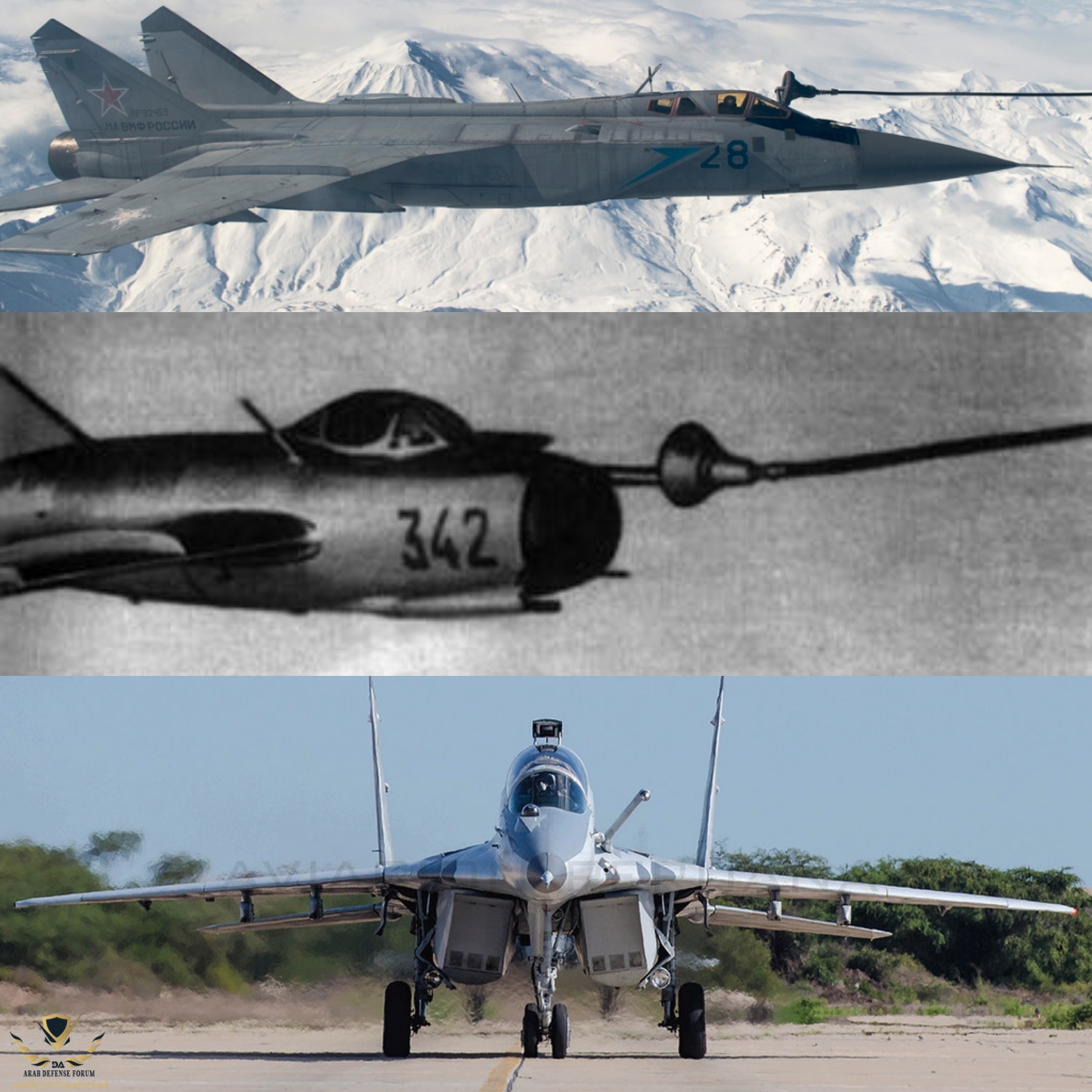

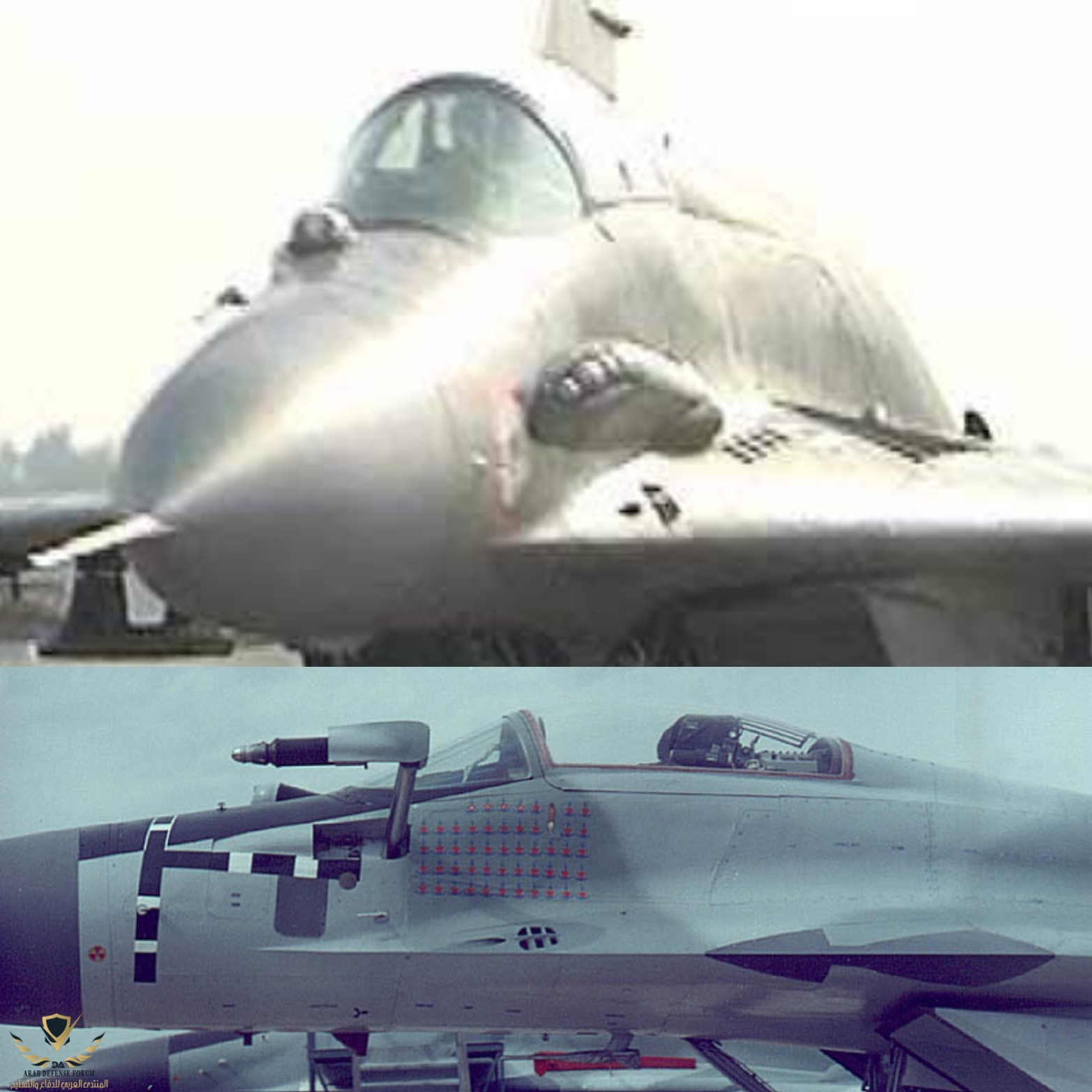

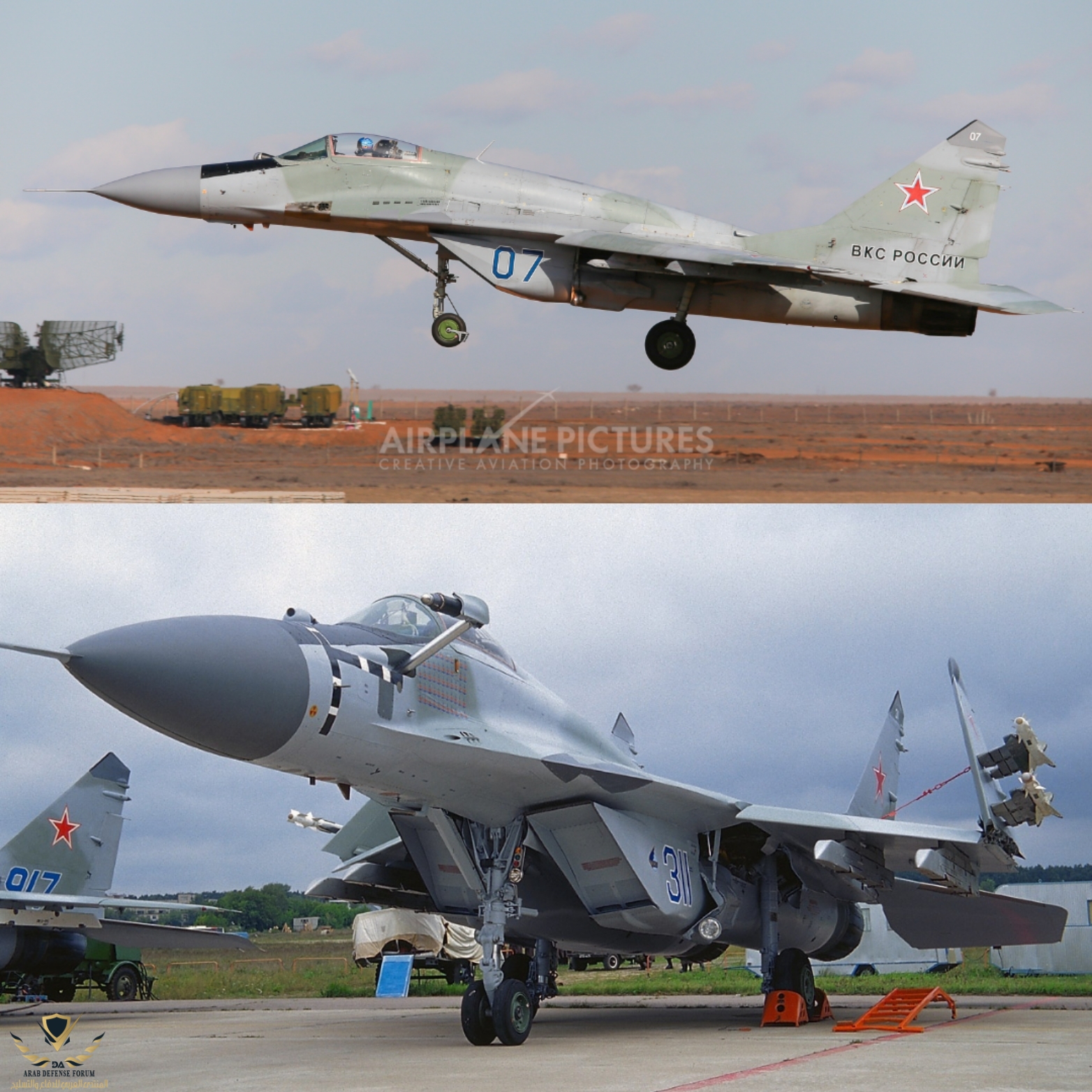

الميغ ٢٩ السوفييتية سابقا و الروسية لاحقا
.

.
اكثر من نوع لذراع التزود بالوقود
.

.
.

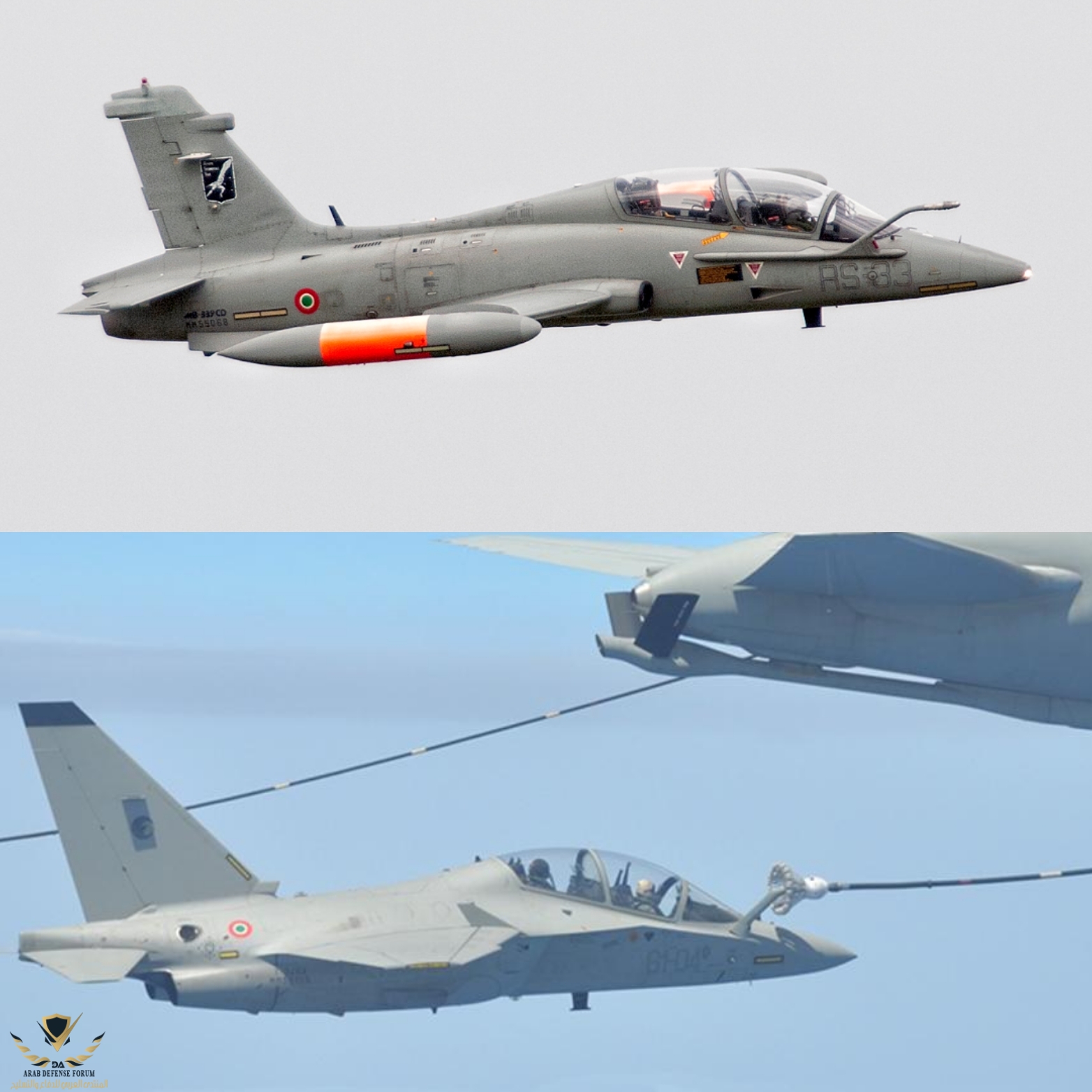

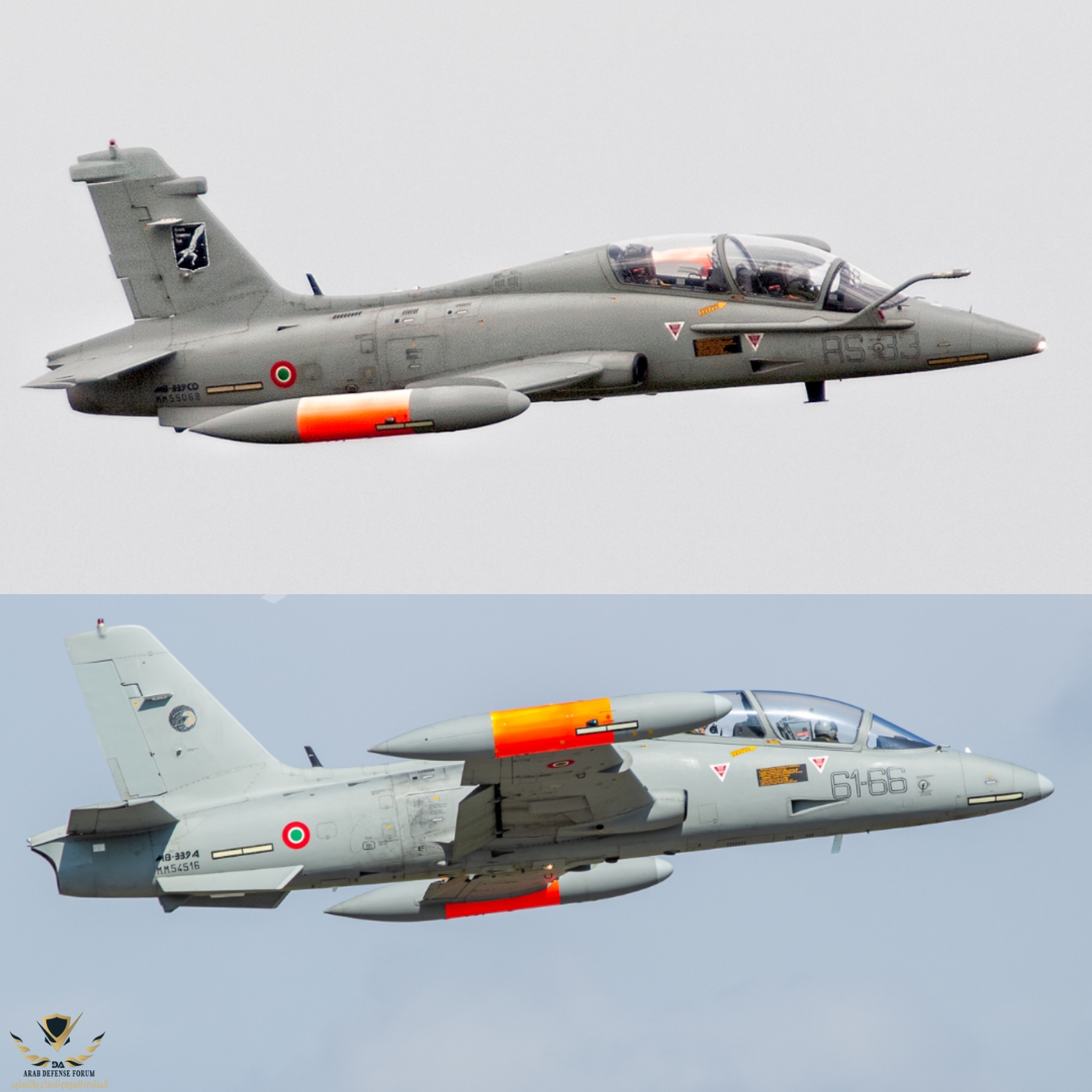

الإيطالية ايرماكي MB339
.

.
.

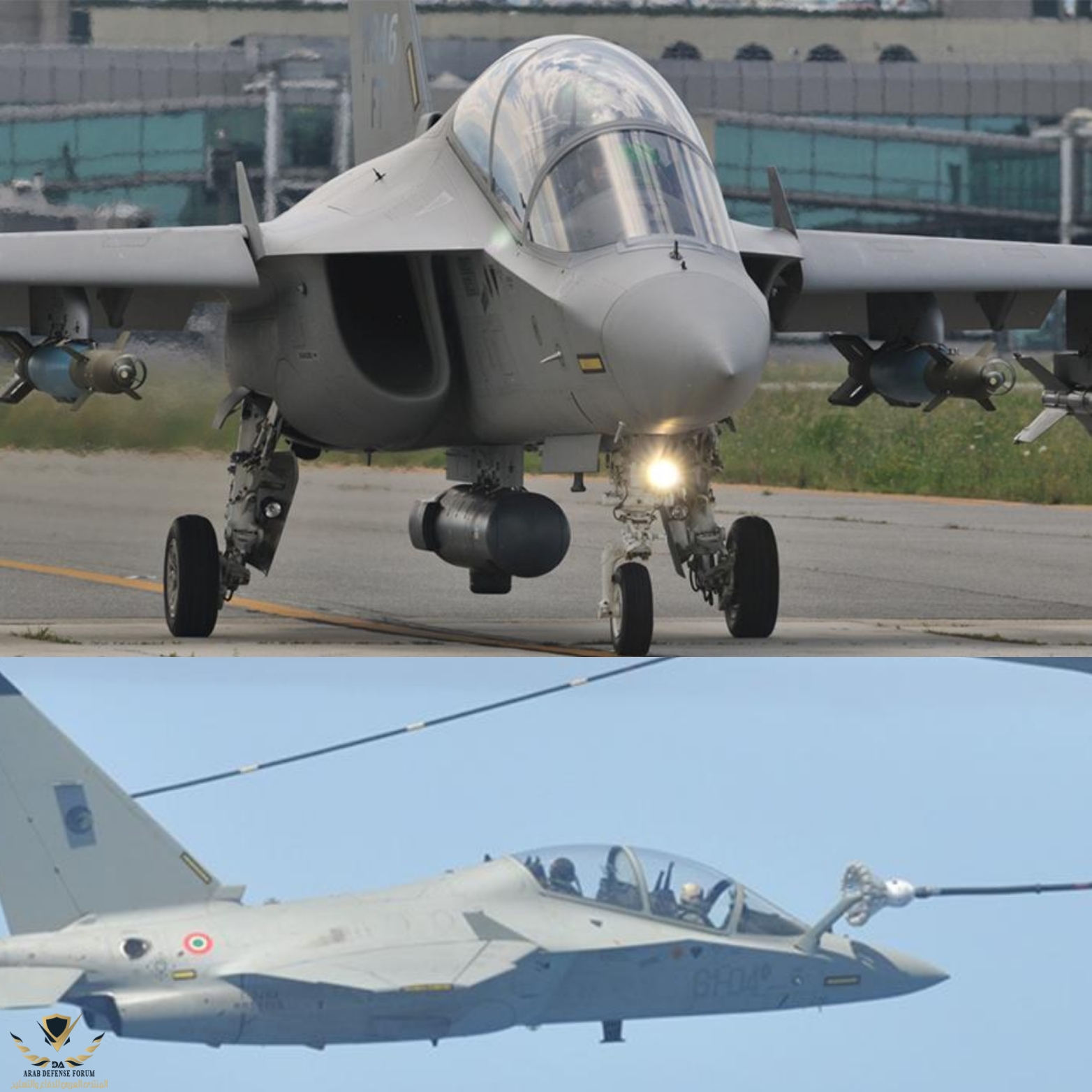

الايطالية الينا ايرماكيM346
.

صورة أخرى

.

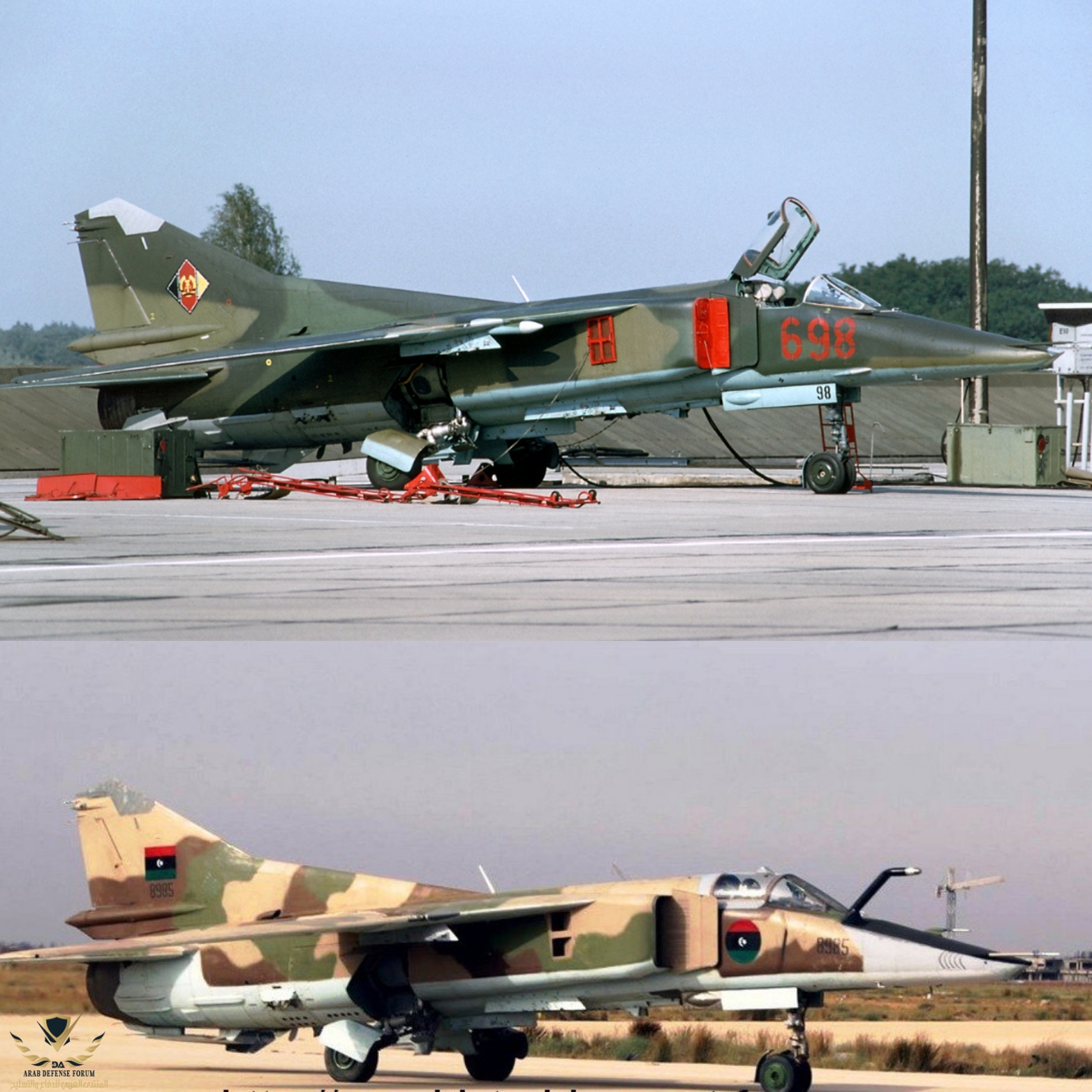

. الميغ ٢٣ الروسية والتعديل الليبي

.
.
وهناك امثلة كثيره​



[الصباح]

تقسم الطائرات حسب طريقة التزود بالوقود جوا
إلى ذكور (male)

.
الطائرات الذكور تمتلك ذراع تزود بالوقود :
سلسلة طائرات الميراج الفرنسية

سلسلة طائرات الميغ الروسية

سلسلة طائرات السوخوي الروسية

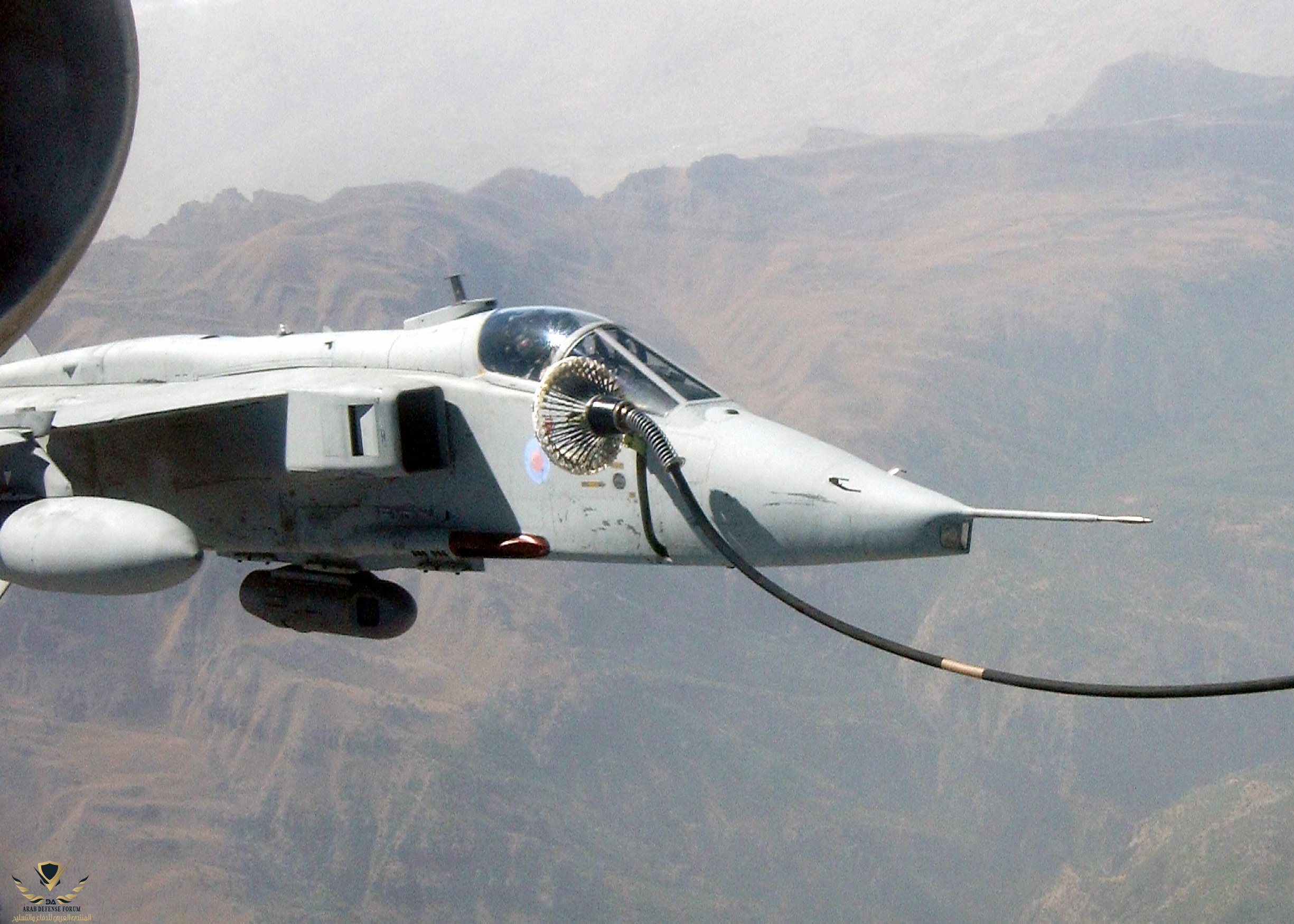

الجاكوار الانجلوفرنسية

التورنيدو الاوروبية
اليوروفايتر الاوروبية

سلسلة طائرات الايرماكي الايطالية

الهوك البريطانية
سلسلة القاذفات توبوليف الروسية
j10 الصينية

j20 الصينية
j30 الصينية
jf17 الصينية الباكستانية

الايرباص A400M الاوروبية

KC390 البرازيلية
مقاتلات البحرية الامريكية
F14

F18

A6
E3

.
جميع طائرات الهليكوبتر التي تمتلك خاصية التزود بالوقود
.

..
.
..
.
.
.

.
.طائرات إناث

الطائرات الإناث التي تمتلك فتحة خاصة للتزود بالوقود
مثل :

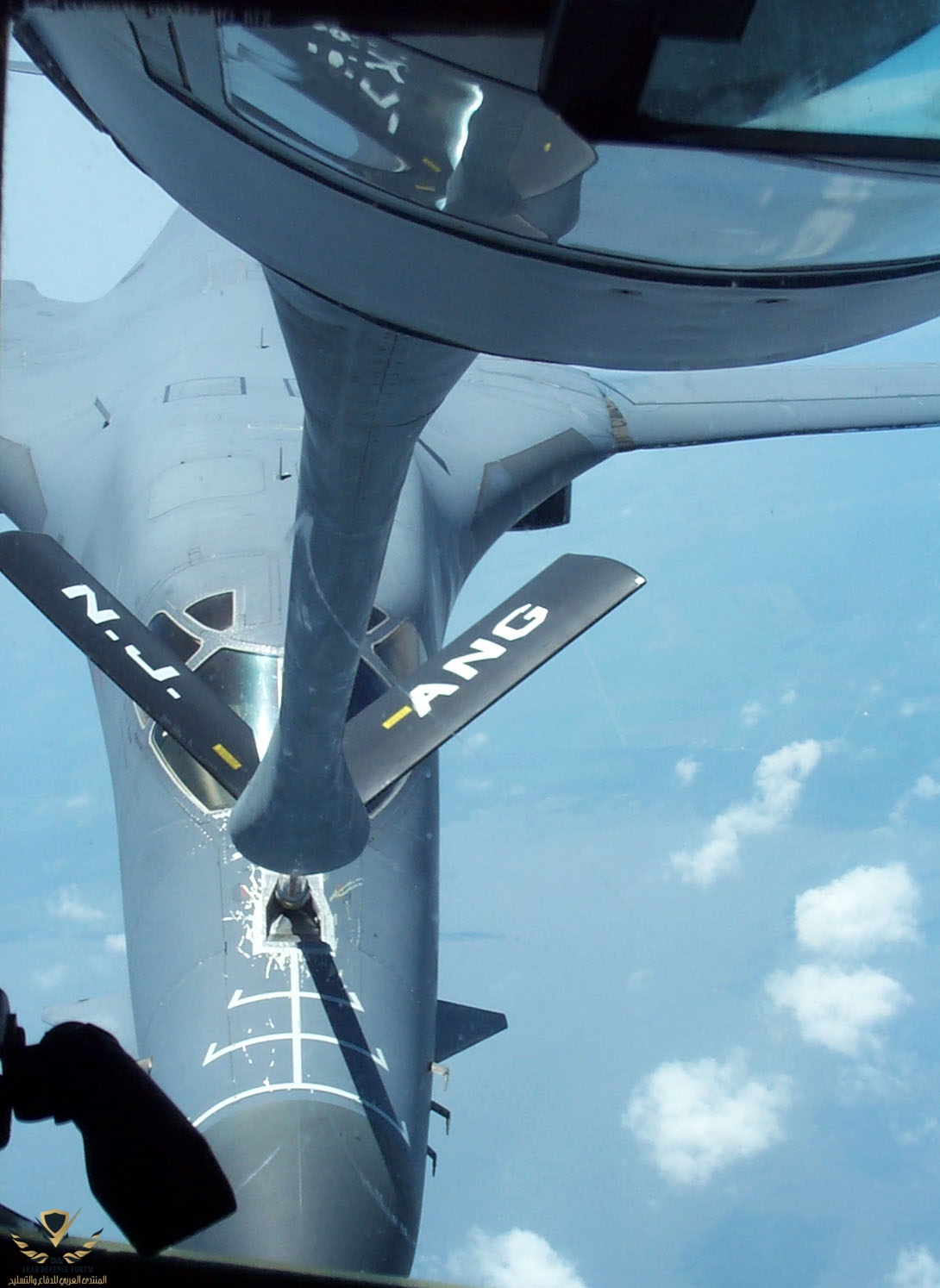

B1 الامريكية

B2 الامريكية

F15 الامريكية

F16 الأمريكية

AWACS الأمريكية

C17 الامريكية

​



[الصباح]

طبعا هناك بعض الطائرات التي تتزود بالطريقتين
مثل

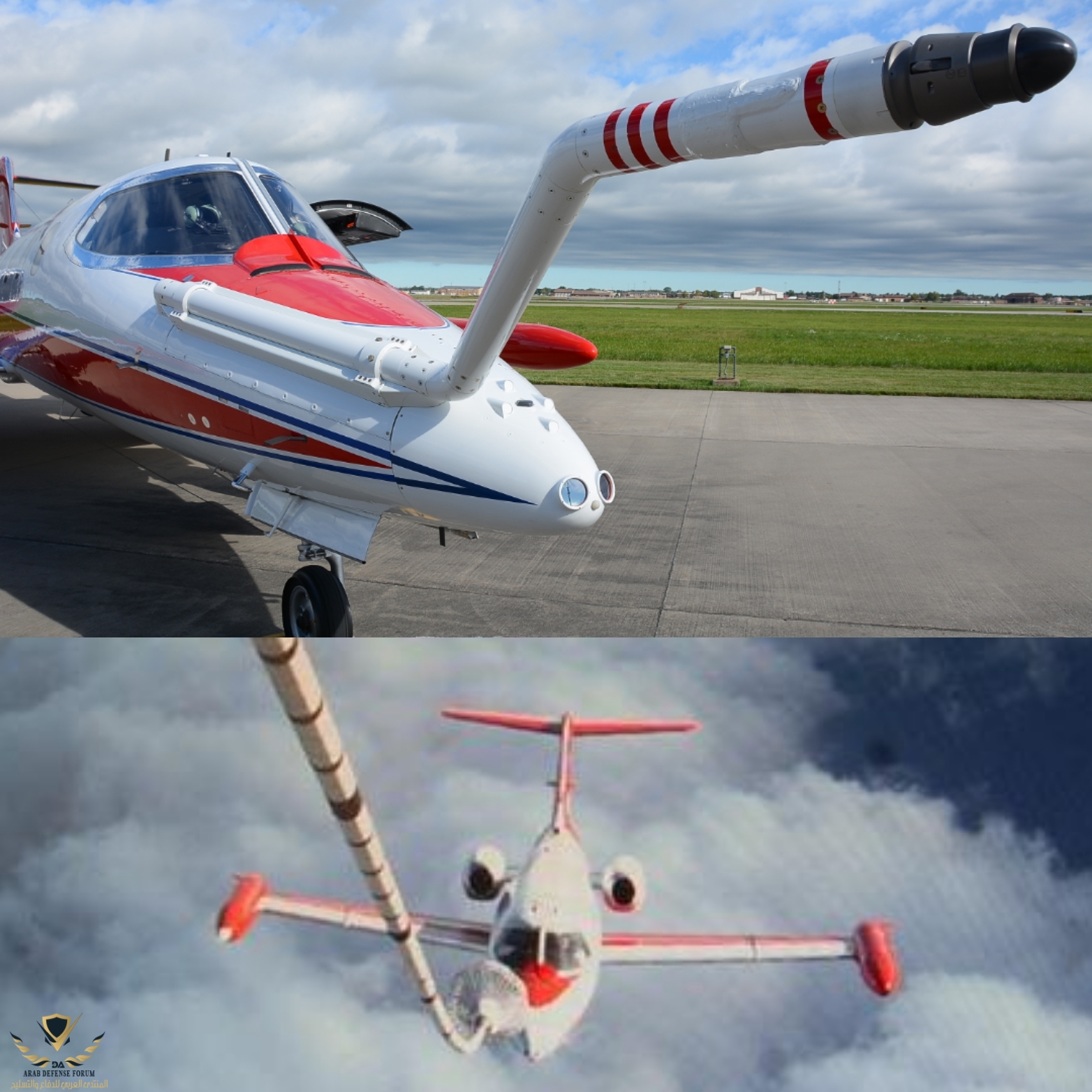

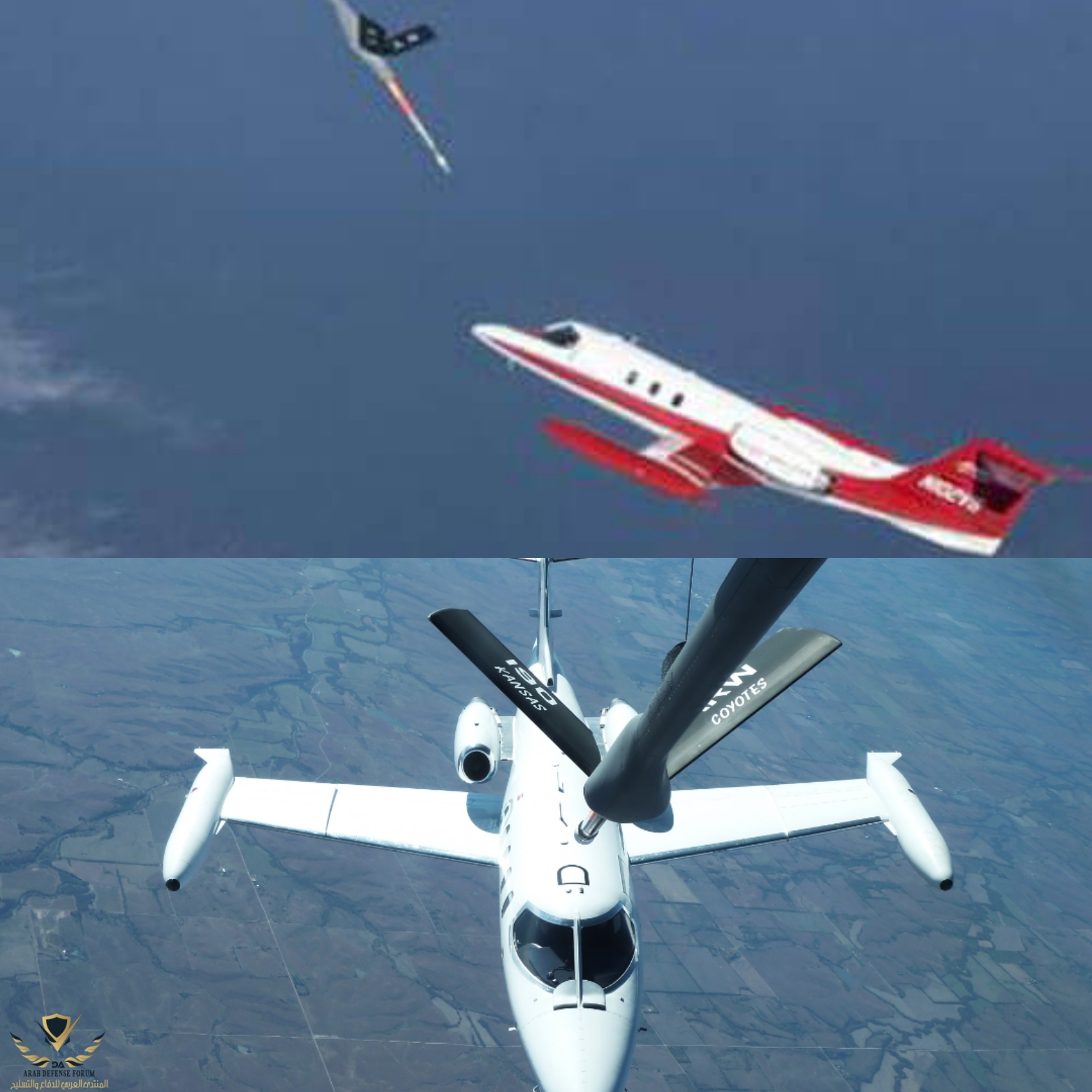

طائرة الليرجيت المخصصة للاختبارات
.
مجهزة بذراع التزود بالوقود

.

مجهزة بفتحة التزود بالوقود
.

.
.

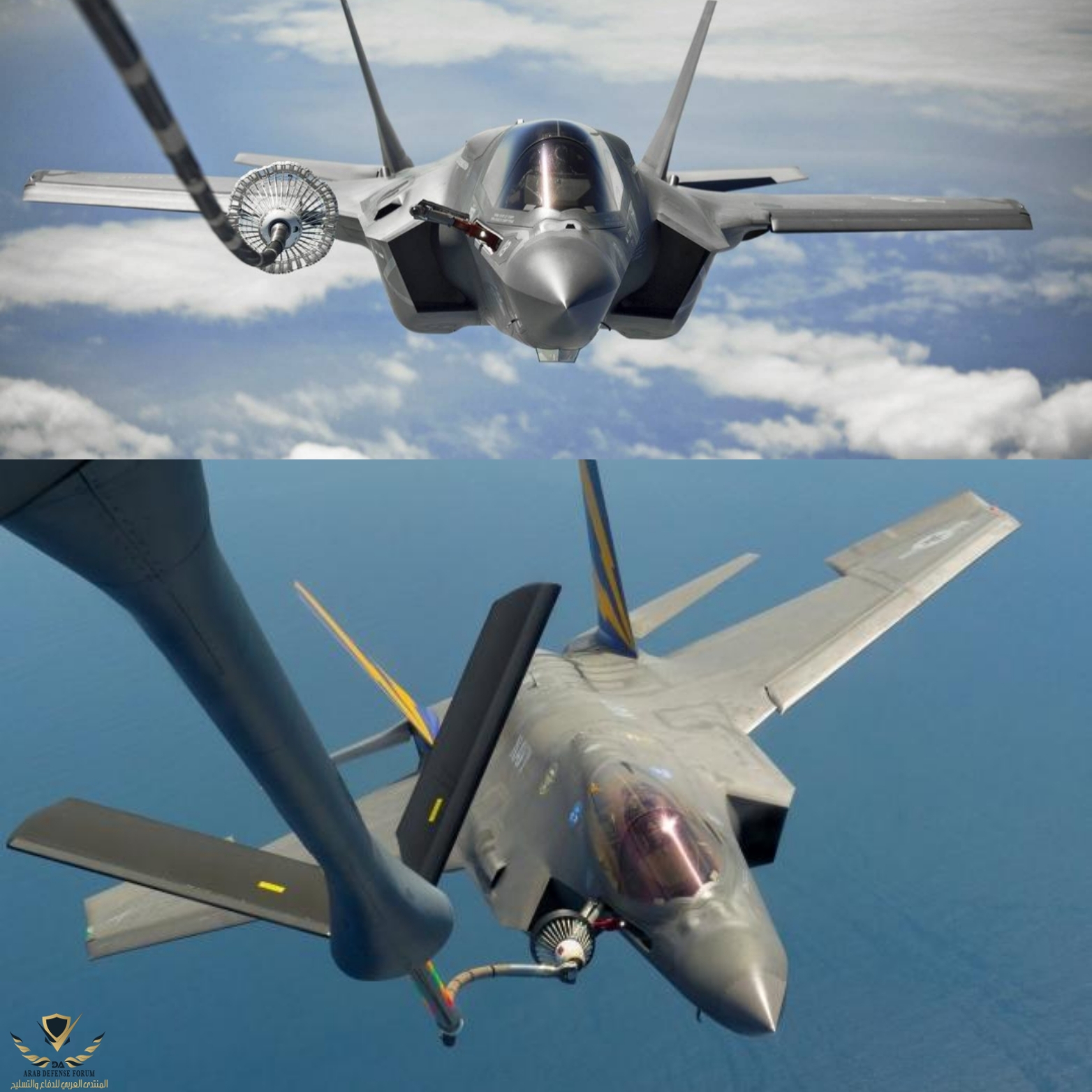

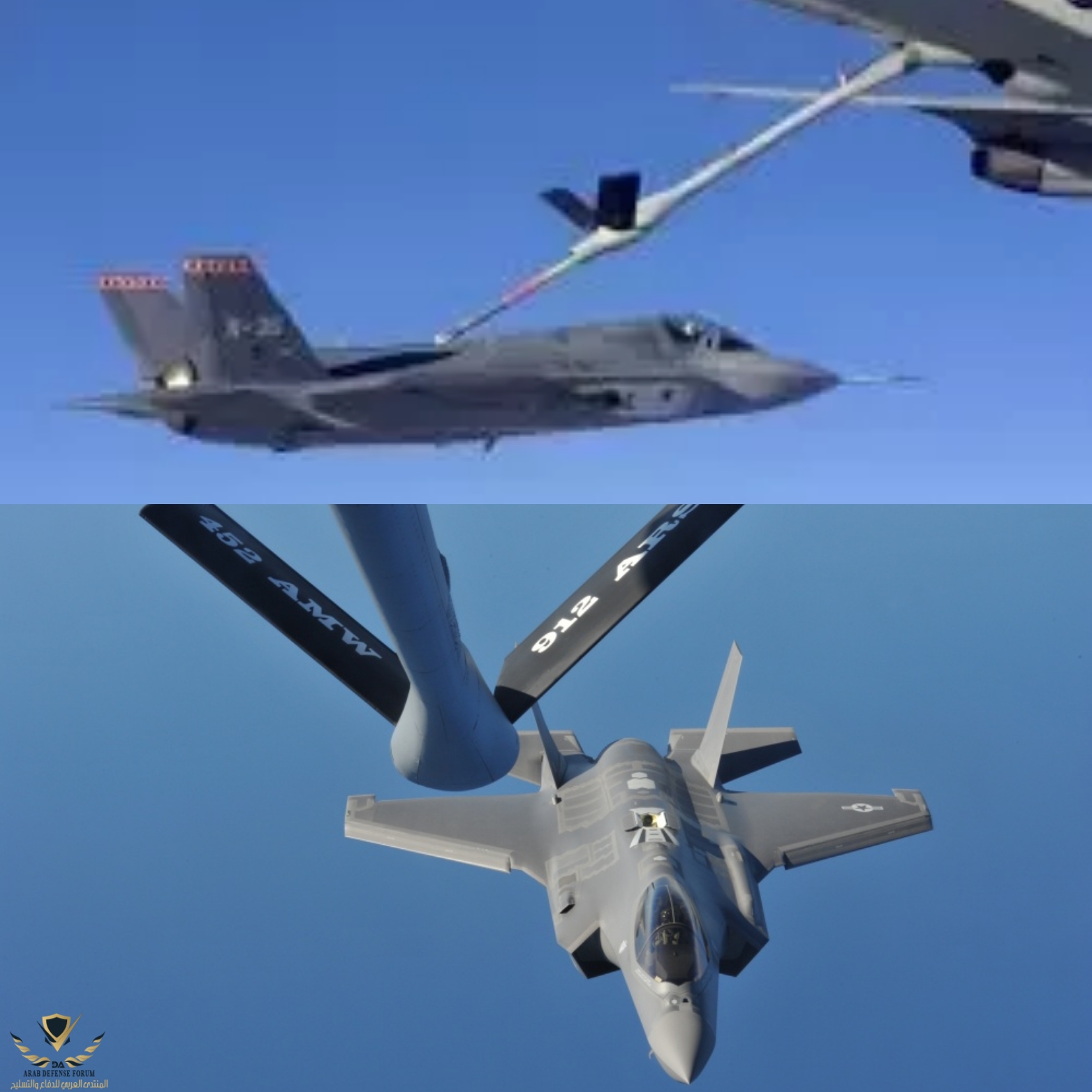

طائرة F35 تختلف طريقة التزويد حسب النموذج
.
.
مجهزة بذراع

.
.
مجهزة بفتحة وقود
.

.
.
.

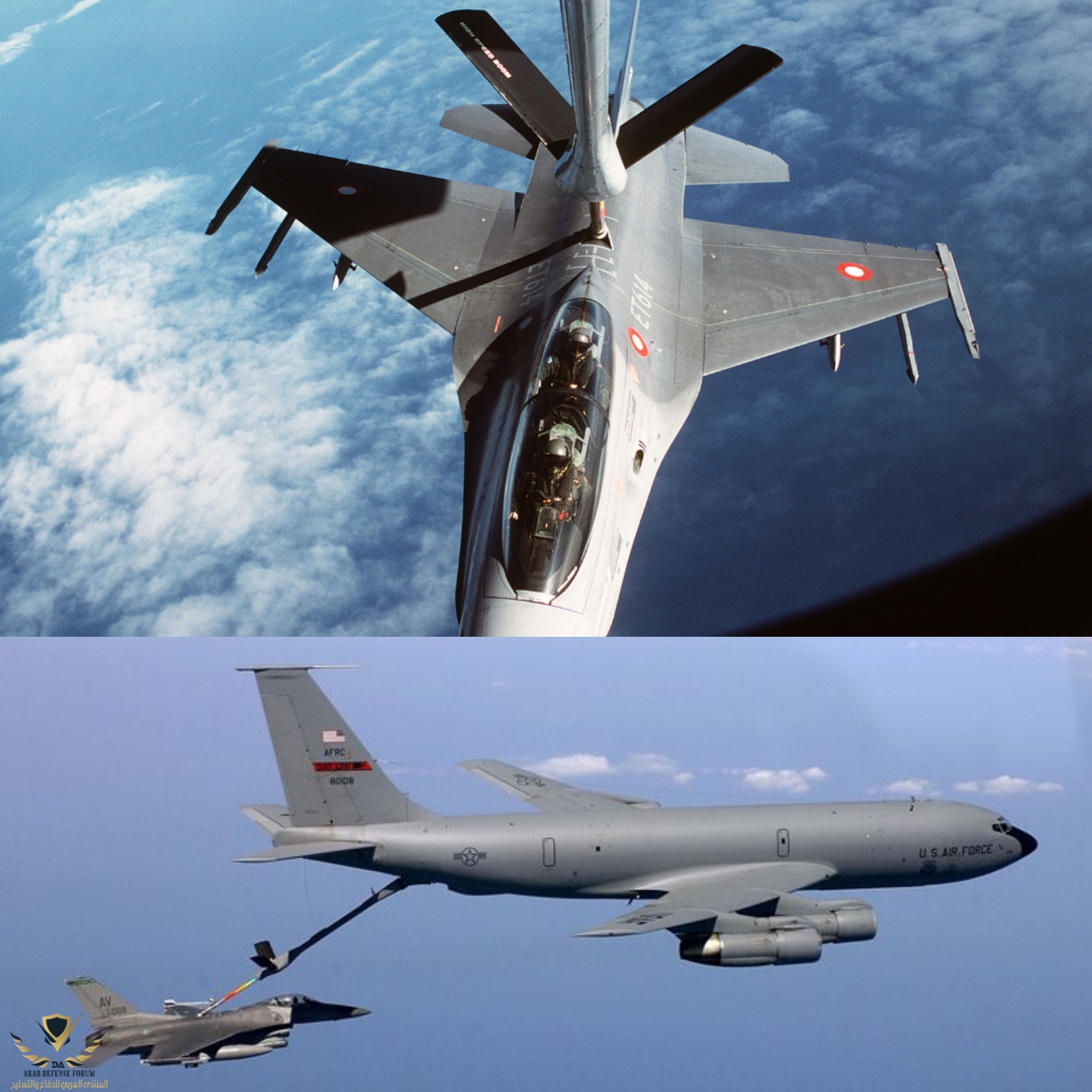

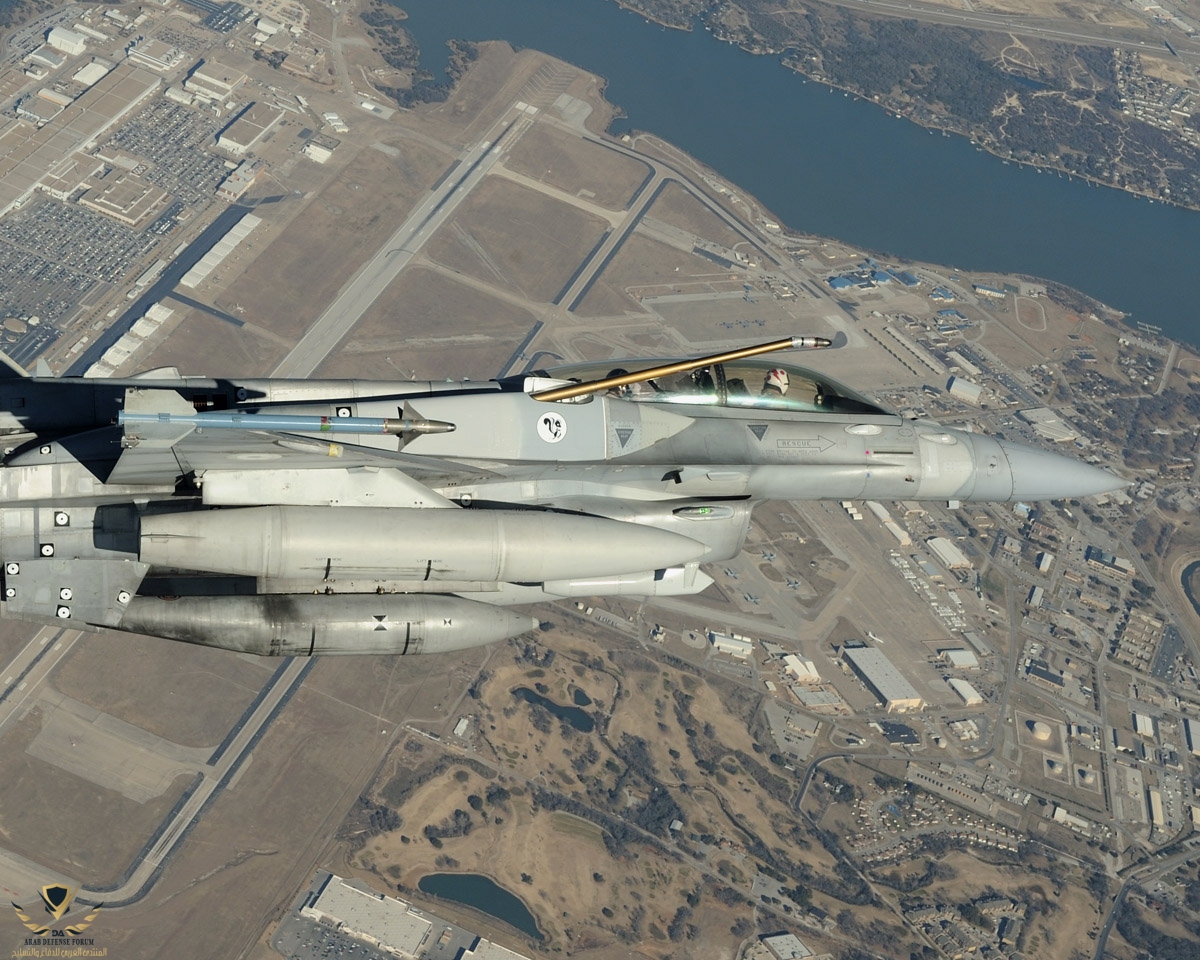

الF16 التقليدية مجهزة بفتحة وقود

.
.

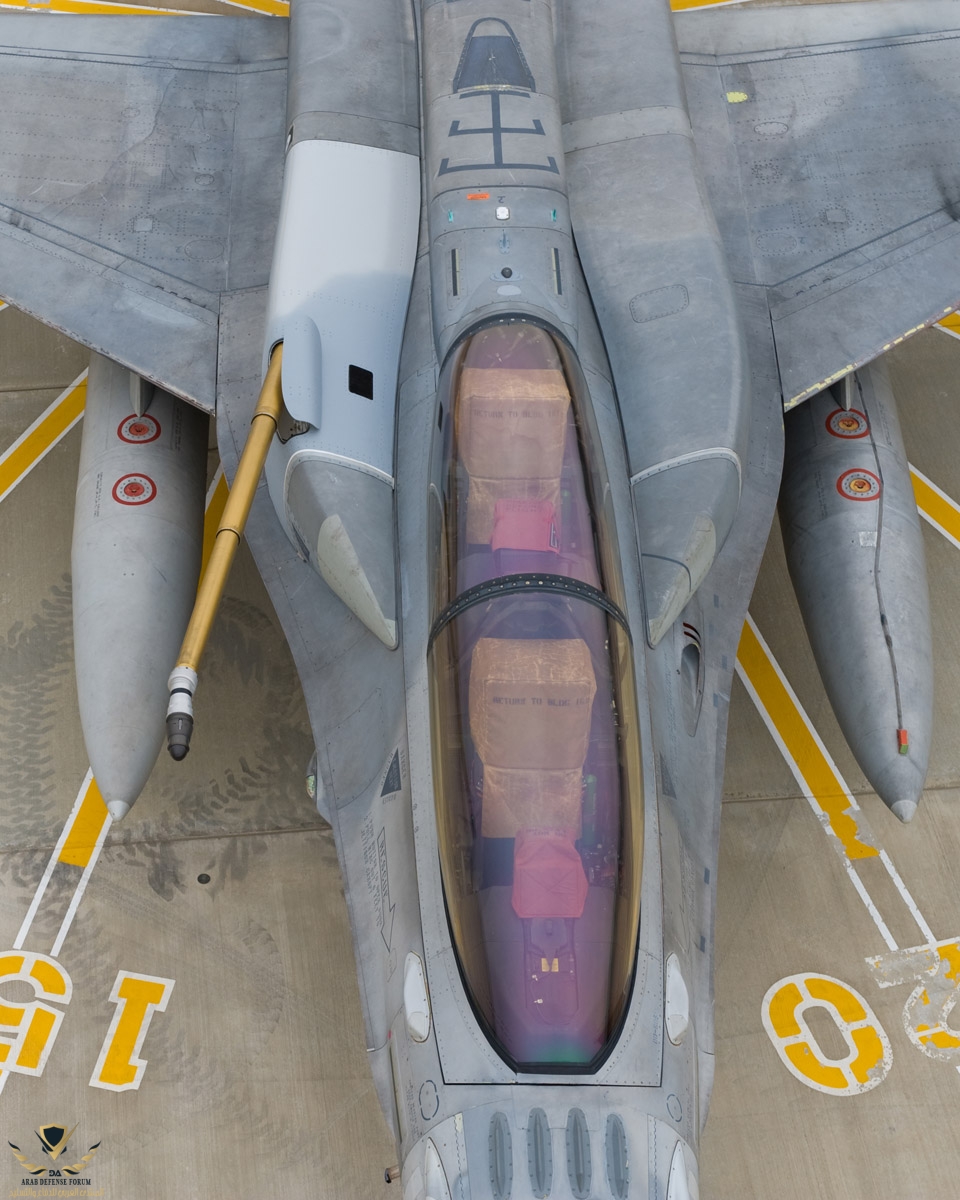

ولكن تم عرض نموذج مجهز بذراع تزود متصل بخزانات الوقود الكتفية
.من الجهة اليمنى

.
.
يخرج الذراع عند عملية التزود بالوقود

.
.

تم تجهيز هذا الحاضن لترغيب الزبائن الجدد لانه سيتوافق مع طائرات التانكر المختلفة ​



[الصباح]

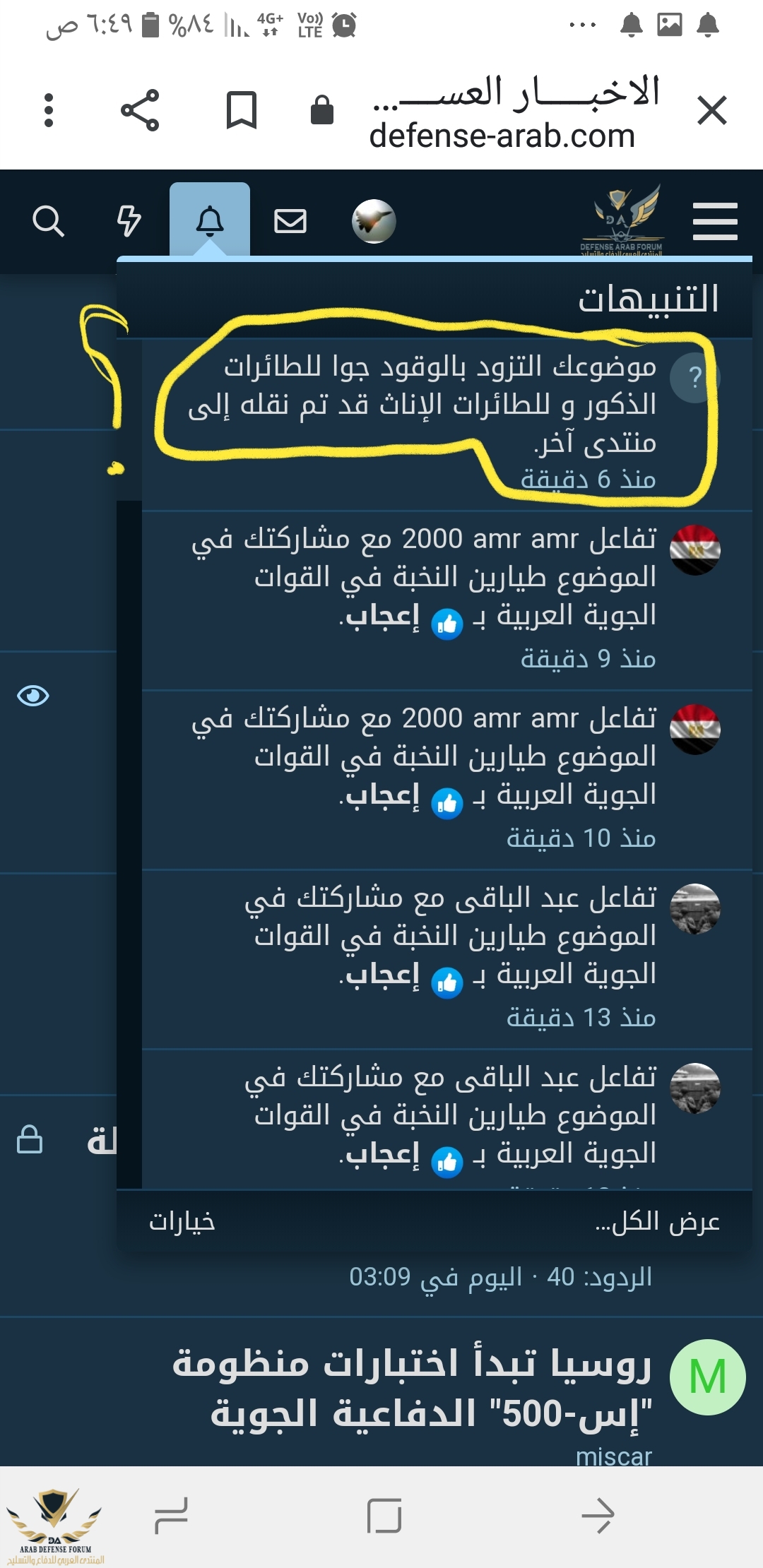

اعتقد عندكم خطاء في التعبير عن نقل الموضوع
وصلتني رسالة من الإدارة
كالتالي
.

تفيد بنقل الموضوع الخاص بي الى منتدى آخر وهذا الشيء غير صحيح
.
المفروض تكون الرسالة نقل الموضوع الى قسم آخر

أرجو تصحيح المفاهيم ​



[Black Velvet]

واصل ال

اعتقد عندكم خطاء في التعبير عن نقل الموضوع
وصلتني رسالة من الإدارة
كالتالي
.
مشاهدة المرفق 264555

تفيد بنقل الموضوع الخاص بي الى منتدى آخر وهذا الشيء غير صحيح
.
المفروض تكون الرسالة نقل الموضوع الى قسم آخر

أرجو تصحيح المفاهيم

واصل المشوار مشكور على الجهود bravo



[ScorpionXL]

استمر اخي بامتاعنا بمواضيعك (احب الميديا والصور فيها(



[الصباح]

استمر اخي بامتاعنا بمواضيعك (احب الميديا والصور فيها( ​

التوضيح بالصور اسرع في نقل الفكرة و اسهل للشرح والتوضيح​



[الصباح]

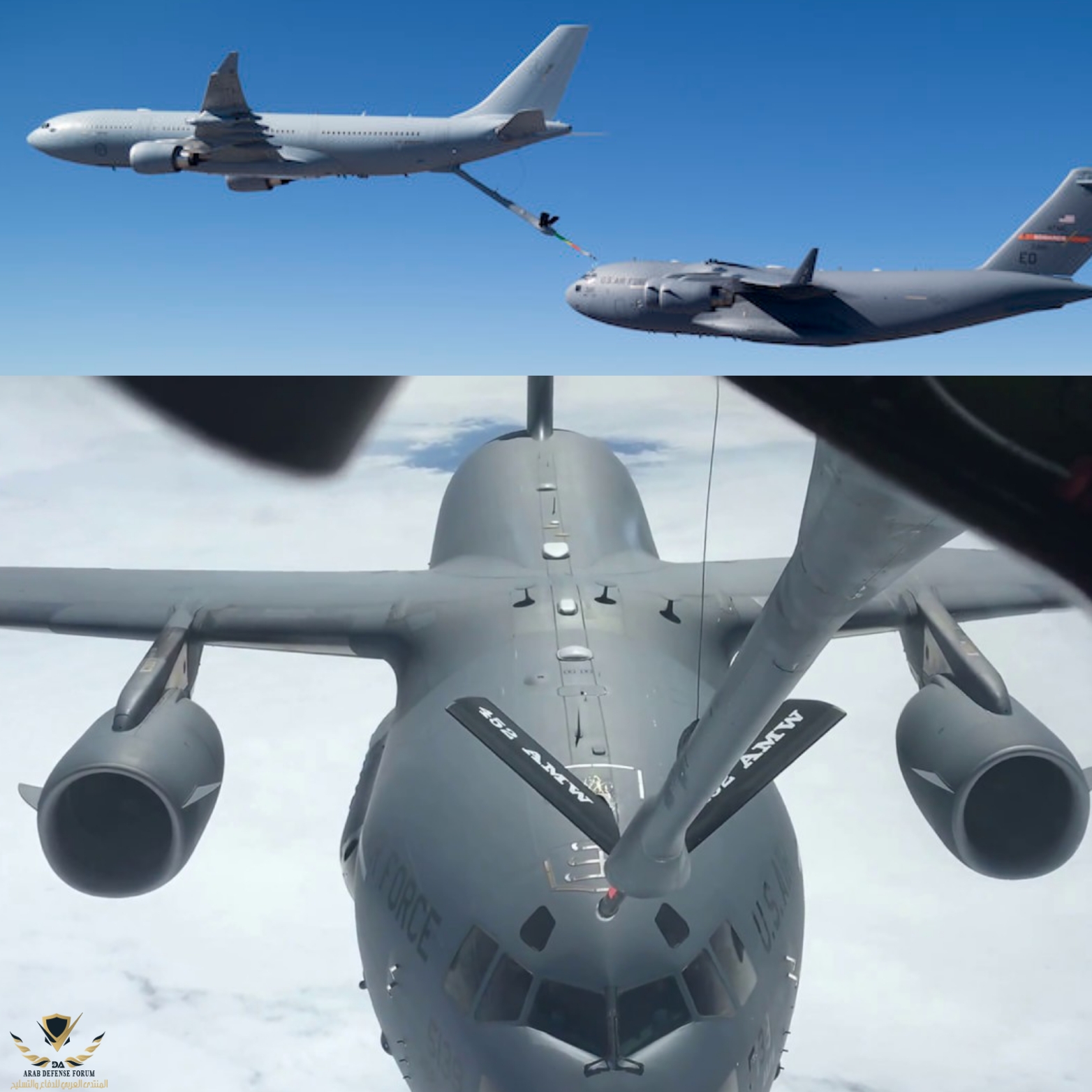

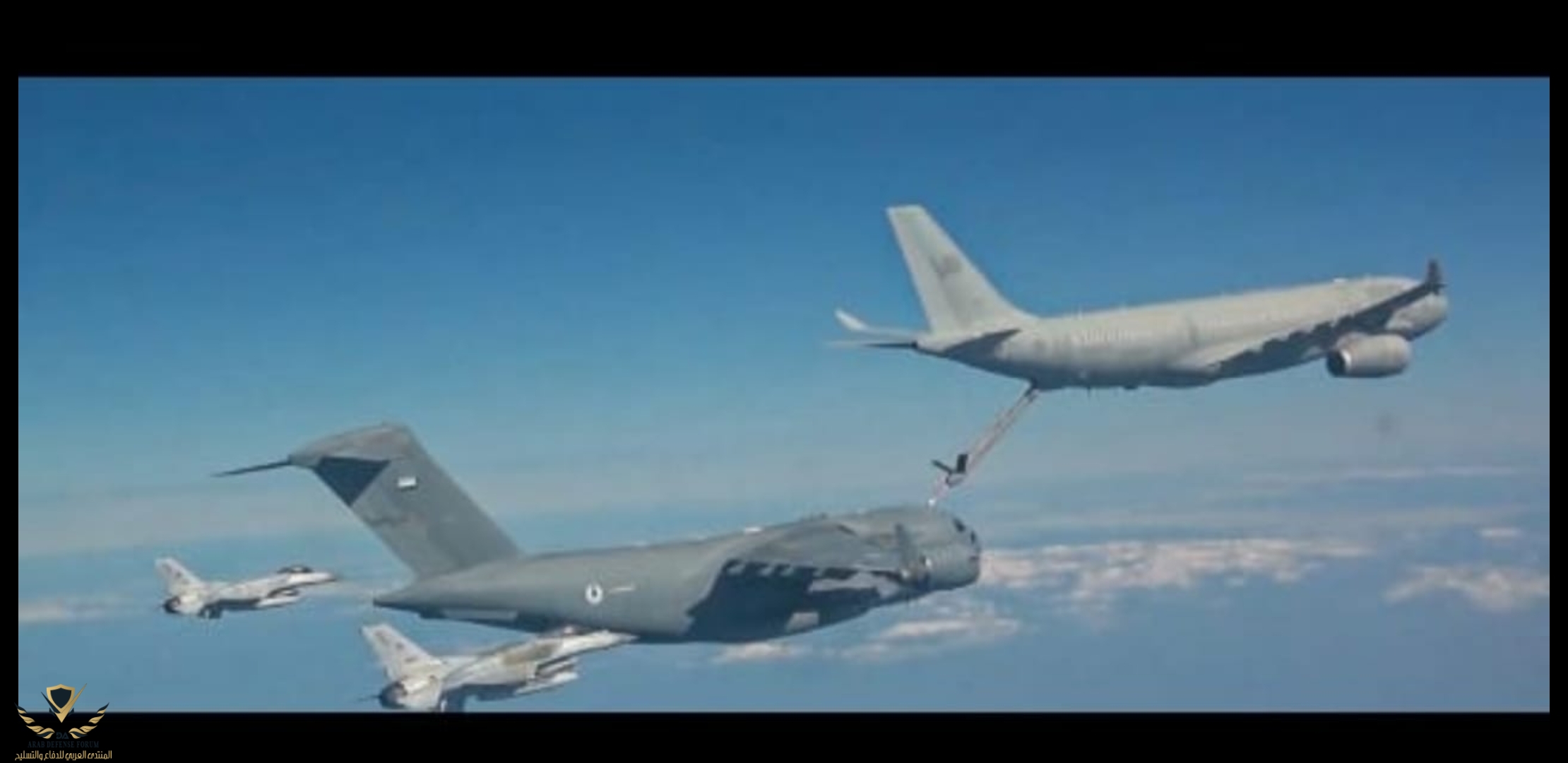

أكبر عمليات تزويد بالوقود تحدث بين طائرات الإمارات MRTT و C17

​
