نظام الدفاع الجوي الصيني HQ-17 ( النسخة الصينية من TOR M1 الروسي )

Saudi silent

التصنع ، لا يزيد الشخص إلا قبحاً ➳
خـــــبراء المنتـــــدى
إنضم
27 يونيو 2019
المشاركات
17,928
التفاعل
121,900 4,436 3
الدولة
Germany


نظام الدفاع الجوي HQ-17 هو نسخة صينية من TOR M-1 الروسي استوردت الصين ما مجموعه 35 نظام Tor M1 من روسيا
في
عام 1997 طلبت الصين دفعة أولى من 15 نظامًا من أنظمة Tor M1 وبدأت عمليات التسليم خلال نفس العام
تم طلب 20 وحدة أخرى في
عام 1999 وتم تسليمها بحلول عام 2001 وفي حوالي عام 2000
عرضت الصين على روسيا المشاركة في إنتاج نظام الدفاع الجوي هذا محليًا




ولكن ورد أن روسيا رفضت وفي نهاية المطاف قامت الصين بهندسة عكسية لـ Tor M1 وطورت نسختها الأصلية - HQ-17
تضمنت بعض التحسينات بما في ذلك الرادار الحديث كما كانت هناك تكهنات بأن روسيا نقلت تكنولوجيا إنتاج تور
سراً إلى الصين واستمرت الصين في
أنتاج اصدارات مختلفة ومحسنة من هذا النظام وبدأت بالظهور عام بعد الأخر
وتم اقتراح بعضها
لعملاء التصدير





يمكن لنظام الدفاع الجوي HQ-17 أن يسحق جميع أنواع الأهداف الجوية الحديثة، بما في ذلك
الطائرات والمروحيات و
الطائرات بدون طيار وصواريخ كروز والذخائر الموجهة بدقة و الصواريخ المضادة للإشعاع
ويهدف في الأساس إلى سحق الأهداف التي فشلت أنظمة الدفاع الجوي بعيدة المدى ومتوسطة المدى في ضربها

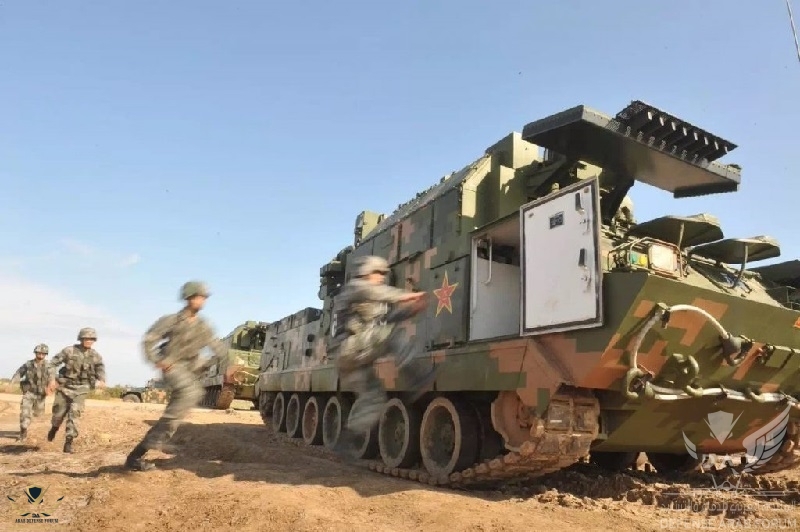

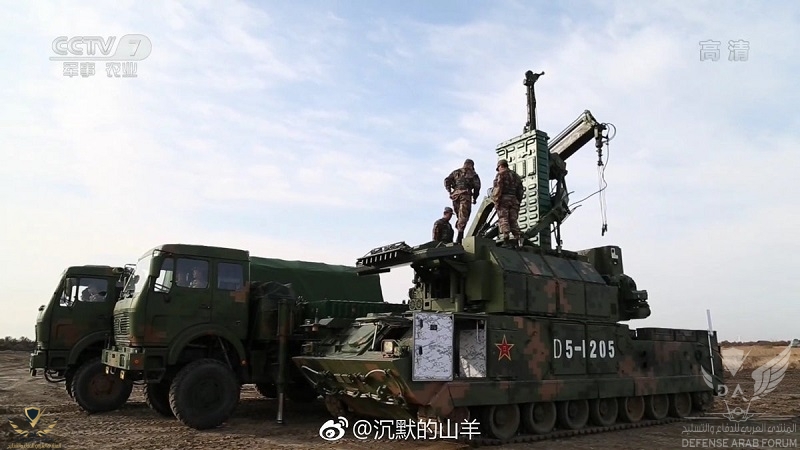

تدمج المركبة القتالية HQ-17 قاذفات الصواريخ والرادار على هيكل واحد
الوحدة

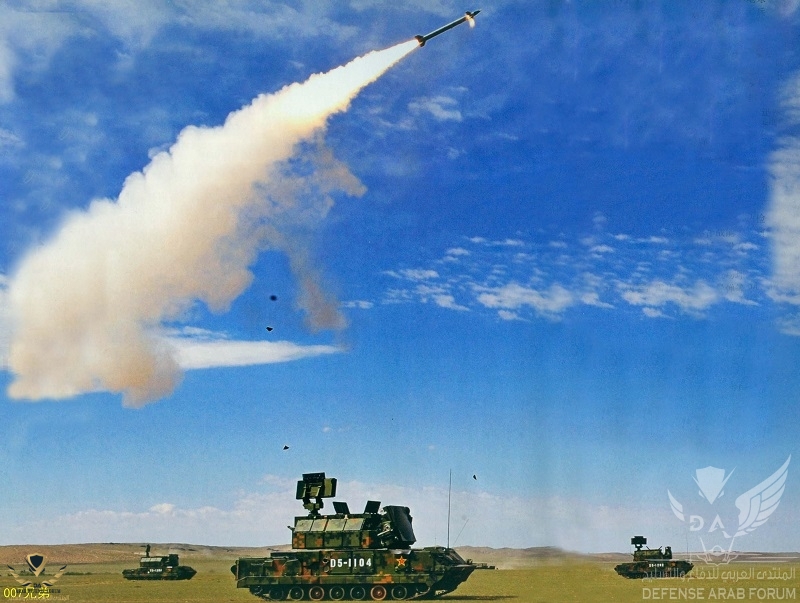

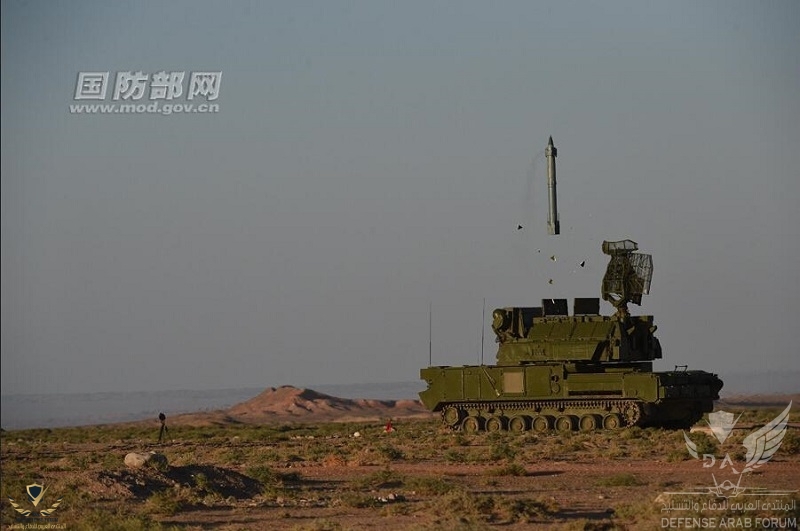

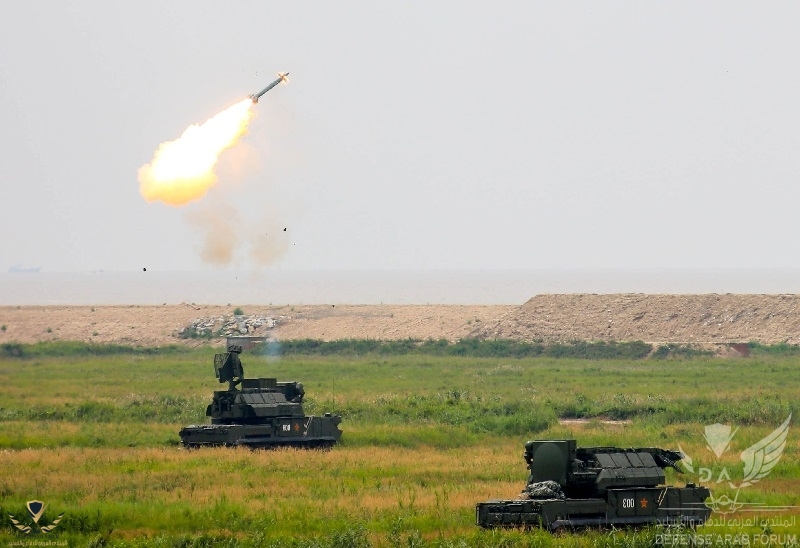

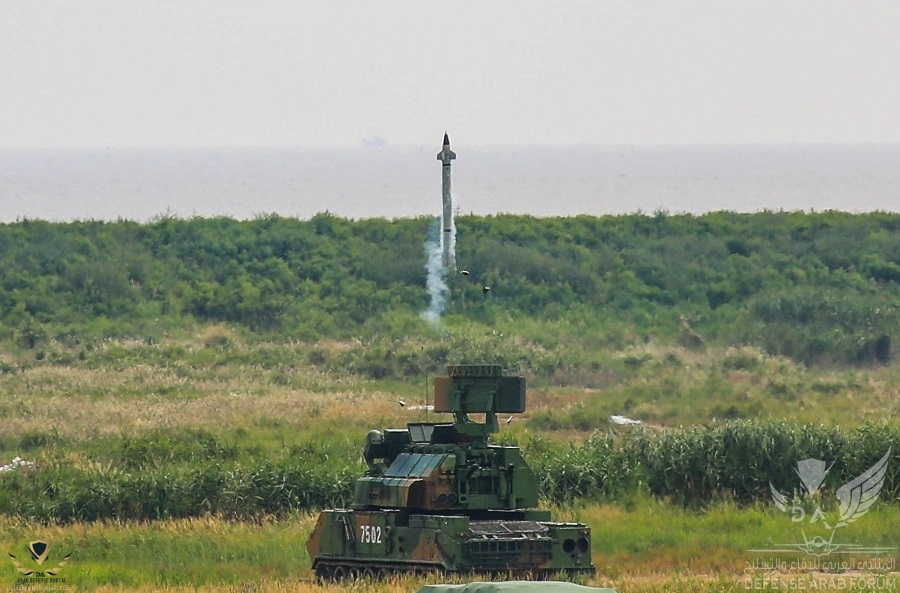

TELAR تحمل 8 صواريخ ويتم إطلاق الصواريخ عموديا وتستعمل التوجيه بالأوامر



لدى HQ-17 احتمال اصابة بصاروخ واحد ضد الطائرات بنسبة 45-80 ٪ اعتمادا على الارتفاع
يمكن لــ
HQ-17 البحث عن الأهداف أثناء التنقل ومع ذلك يمكنه إطلاق الصواريخ فقط عندما يكون ثابت
يتميز
HQ-17 بوقت رد فعل قصير يستغرق الأمر من 8 إلى 12 ثانية فقط من اكتشاف الهدف إلى الإطلاق



تحتوي الــTELAR على طاقم مكون من ثلاثة أفراد بما في ذلك القائد والمشغل والسائق
جميع الأنظمة
مؤتمتة للغاية مما يترك الطاقم القليل للقيام به



وتعتمد على هيكل مجنزر خاص مستنسخ من المركبة GM 5955 الروسية ولكنه مختلف قليلاً
هذا الهيكل يعمل بمحرك ديزل وله انظمة تعليق هوائي قابلة للتعديل ونتيجة لذلك تتمتع
بحركة جيدة على التضاريس
هناك وحدة طاقة للحالات الطارئة
،تعمل على تشغيل جميع الأنظمة عند تعطل او إيقاف المحرك الرئيسي





تتكون بطارية النظام HQ-17 من 4 مركبات اطلاق وهناك ايضآ شاحنات تحمل صواريخ إعادة التحميل ومركبات دعم أخرى
يتم دعم البطارية أيضا من خلال
مركز قيادة متنقل ،استنادا إلى هيكل ناقلة أفراد مدرعة مجنزرة
عادة ما تعمل بطارية
HQ-17 بشكل مستقل على الرغم من أن هذا النظام يمكنه أيضًا
استخدام بيانات الاستهداف من رادارات المراقبة الأخرى

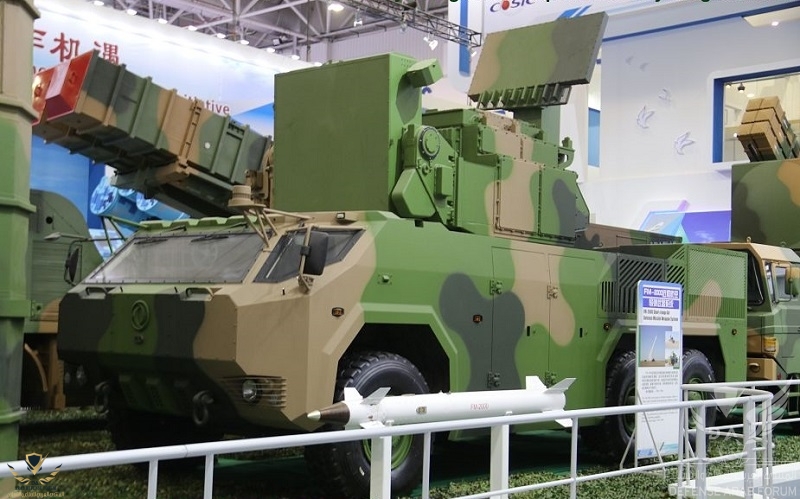

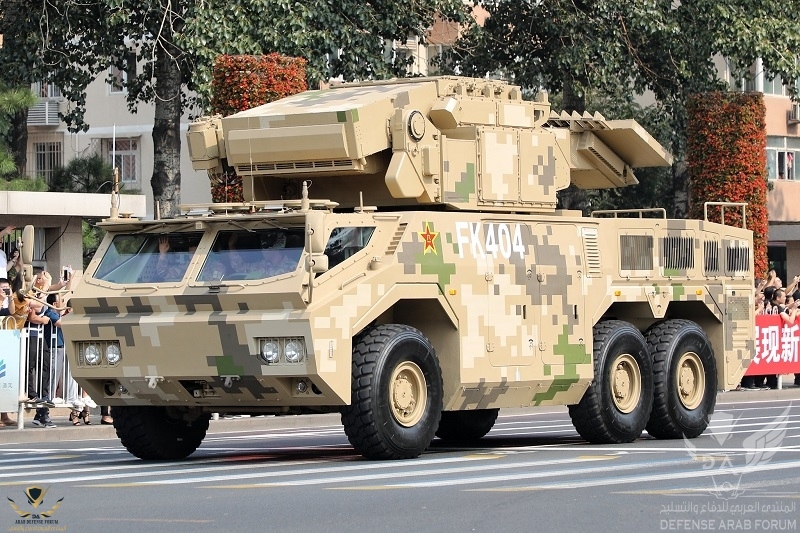

النسخة المطورة الحديثة ( HQ-17A ) إصدار جديد يعتمد على هيكل ذو عجلات عالية الحركة 6 × 6
تم الكشف عنه لأول مرة في عام 2018 بأسم FM-2000 ( مخصصة للتصدير وليست النسخة الأصلية )



وتم الكشف عن نسخة بأسم HQ-17A ( الأصلية ) في عام 2019



من حيث القدرات ،فهي تشبه إلى حد كبير نظام Tor M2 الروسي قد تكون بعض مكونات HQ-17A ،
مثل الرادار ، في الواقع أكثر تقدمًا من تلك المستخدمة في الأنظمة الروسية.


طول الصاروخ 2.9 م وزن الصاروخ 165 كجم وزن الرأس الحربي 15 كجم نوعه HE-FRAG
مدى إطلاق النار 5 ~ 12 كم الارتفاع 4 ~ 6 كم عدد الصواريخ 8

انتهى


المنتدى العربي للدفاع والتسليح
Saudi silent @Saudi silent

الله يعطيك العافية عل مجهودك اللي لم يتأثر برمضان ومتطلباته .. أعاده الله عليك بالخير ..
سؤال هل توجد نسخة بحرية ؟

الله يعطيك العافية عل مجهودك اللي لم يتأثر برمضان ومتطلباته .. أعاده الله عليك بالخير ..
محد حاس فيني غيرك, الله يعافيك ويسلمك ??

سؤال هل توجد نسخة بحرية ؟
حسب معلوماتي وبحوثاتي المتواضعه ( لا )

ياشيخ فطورك عندي
موضوع جميل وترتيب مميز
الاحظ ان الروس بخلاء بنقل تقنيه انظمه الدفاع الجوي حتى على مستوى القصير المدى لاقرب الحلفاء لهم
وزي ماقلت نقل عكسي وكله بمايرضي الله
سم بالله

ياشيخ فطورك عندي
موضوع جميل وترتيب مميز
الاحظ ان الروس بخلاء بنقل تقنيه انظمه الدفاع الجوي حتى على مستوى القصير المدى لاقرب الحلفاء لهم
وزي ماقلت نقل عكسي وكله بمايرضي الله
سم بالله
مشاهدة المرفق 261053
فطور العافيه على قلبك وصيام مقبول
والله اتعب من كرمك ??

الله يعطيك العافية عل مجهودك اللي لم يتأثر برمضان ومتطلباته .. أعاده الله عليك بالخير ..
سؤال هل توجد نسخة بحرية ؟
يوجد نسخه بحريه من Tor-M

ربي يعطيك العافيه ع الموضوع الصينين ما خلو شي الا وعملوه له هندسه عكسيه ما هو تقيم أداء الدفاعات الصينيه هل هي بكفائه الانظمه الروسيه أو أقل !! أتذكر نظام مان باد أعتقد كان صيني كان أداءه ممتاز ضد طيران النظام السوري

بعد كم سنه الصين راح تسوي نسخه من بوتين نفسه و يعرضونه للتصدير


موضوع متميز كعادتك

الصين محدش فاضلها غير مصنع يعنى ادمين بالهندسة العكسية تخيل تشترى واحد منك من هناك

اقتباسك لي شرف .. سيدي اتا اقصد نسخة صينية بحرية من النظام ..
شكرا لذوقك , مفيش تكليف احنا اخوه
لو تقصد نسخه بحريه من hq-17 فلا يوجد حتى الان
تنصيب المنظومه ليس سهل على الاطلاق , خاصه ان المنظومه قصيره المدى والصينين يميلوا فى كل مشاريعهم لمنظومات متوسطه
وبعيده المدى مع منظومات CIWS FN-3000N و type 730
ببساطه تحتاج لقطعه مصممه خصيصا للمنظومه او تعديل كبير فى قطعه عامله وهو ما فعله الروس فى الحالتين
