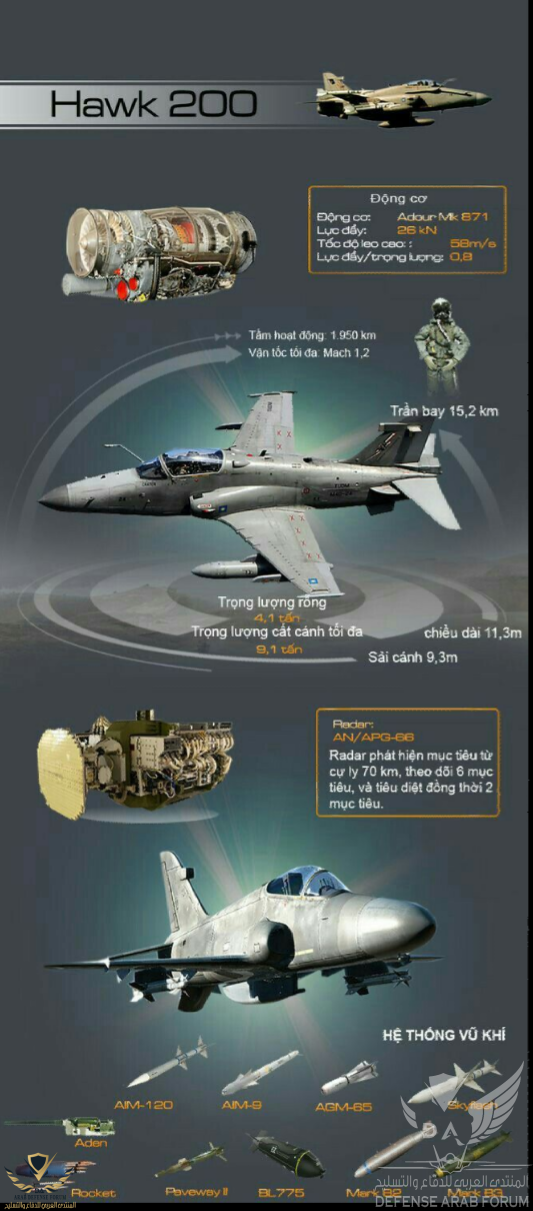

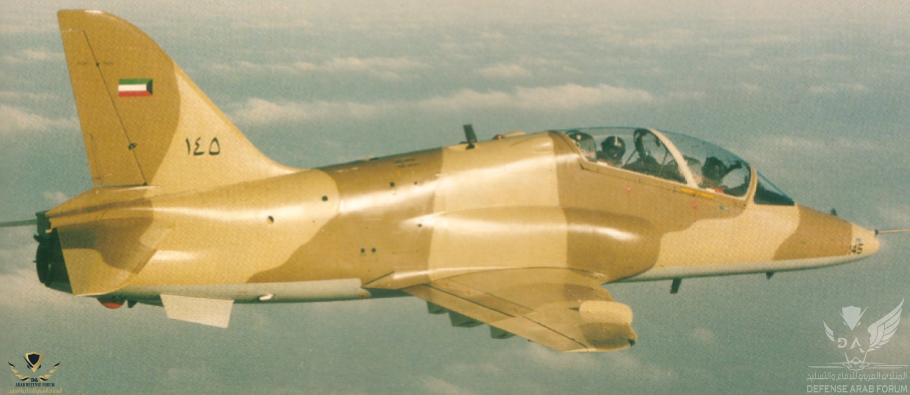

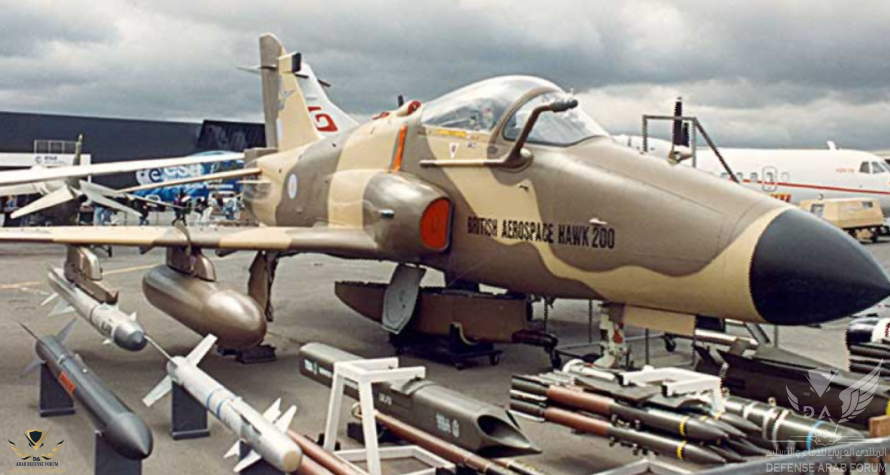

Hawk 200
طائرة مقاتله حفيفه الوزن متعددة الاستخدام ذات مقعد واحد ومحرك واحد تمتلك قدرات أعتراض جوي مع قدرات هجوميه أرضيه وبحريه من أنتاح BAE Systems

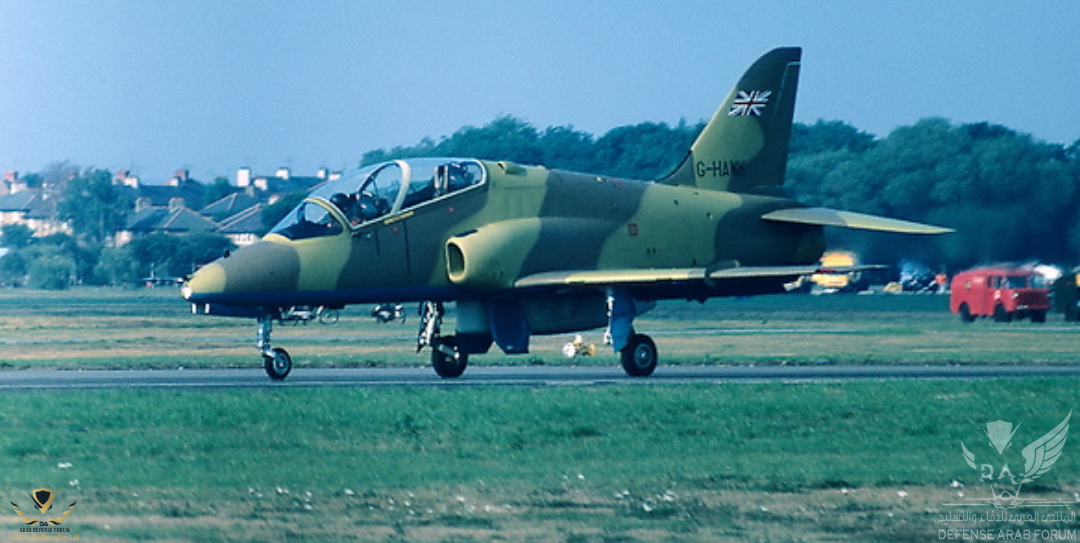

ودخلت الطائرة في نسخها الأولى لدى سلاح الجو الملكي البريطاني عام 1976
*تخدم المقاتله Hawk 200 لدى كل من
سلطنه عمان /المملكه العربيه السعودية / أندونيسيا
ماليزيا

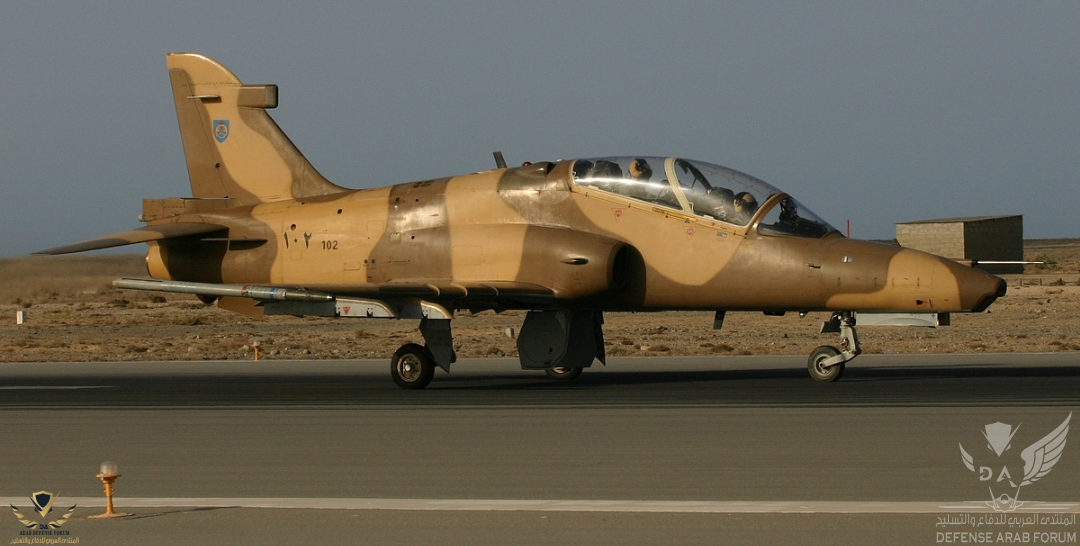

Hawk 203 نسخة للقوات الجوية العمانية

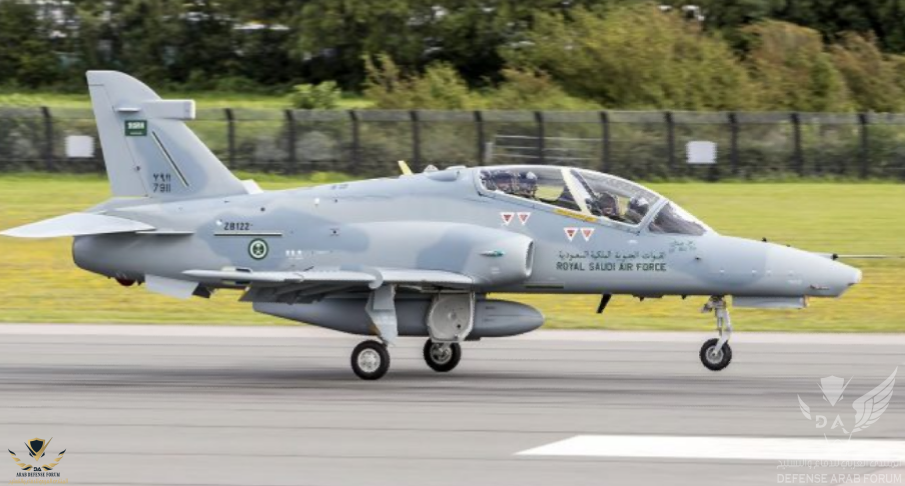

Hawk 205 نسخة للقوات الجوية السعودية
Hawk 208 نسخة للقوات الجوية الماليزية

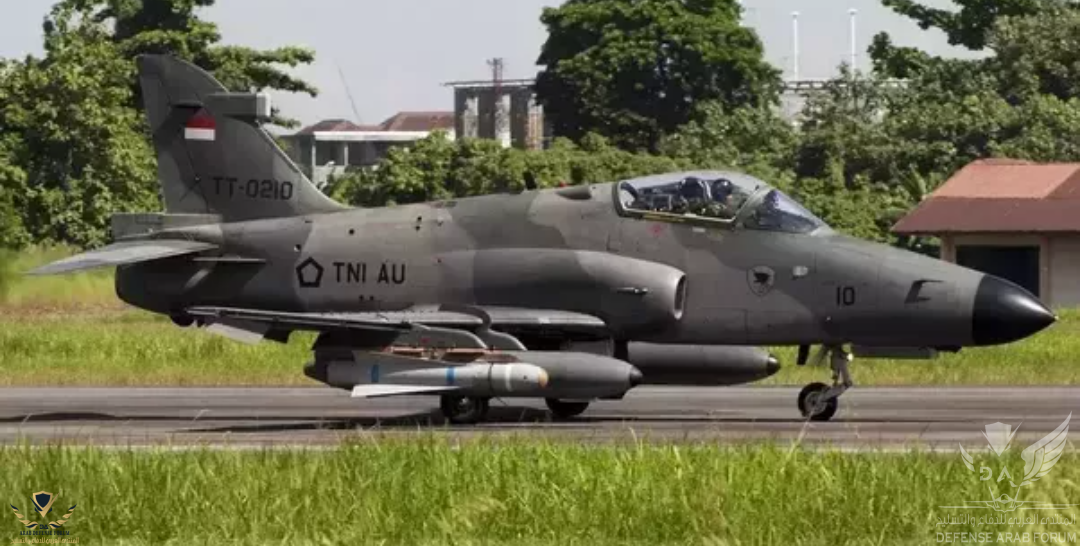

Hawk 209 نسخة للقوات الجوية الاندونيسية

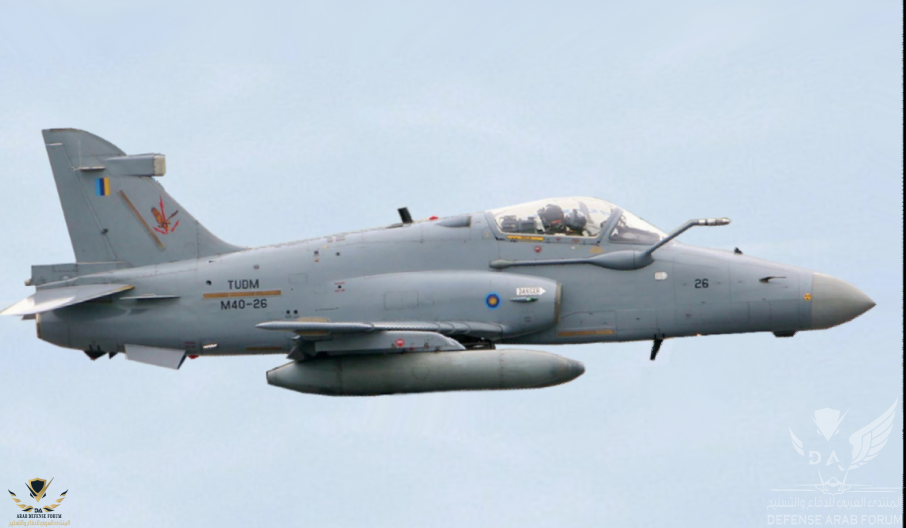

* تتميز النسخه الماليزيه بوجود أنبوب لأعادة التزود بالوقود
* تمتلك الطائرة الالكترونيات وأجهزة أستشعار متقدمه
* تمتلك سلاله طائرات الهوك تاريخ طويل وعريق حيث عملت كطائرة تدريب متقدم وكذلك كطائرة تدريب مع قدرات هجوميه في العديد من الدول
* سبقت طائرة Hawk 200 طائرات أخرى من نفس السلاله وقد تتفاوت القدرات من دوله لأخرى
***
Hawk 50
(50 / 51 / 51A /52 / 53)
Hawk 60
(60/ 60A/ 63/ 63A/ 63C/ 64 /65/ 66 /67)
Hawk100
132 /127 /115 / 129 /120 /108/ 109 /103 )(102/100 /165/ 100
***
* عائله Hawk 50
وهي النسخه الأولى التي صدرت للخارج وقد صدرت الى كل من أندونيسا وكينيا وفنلندا
* عائله Hawk 60
وهي نسخه مطورة تم تجهيزها بمحرك أكثر قوة
Mk 861 Adour بقوة 25kn
وبأحنحه متطورة وفرامل مانعه للإنزلاق مع أطارات وعجلات معدله مع بود أستطلاع مع أربعه منصات لحمل أسلحه أسفل الاجنحه وقد تم تصديرها الى دوله الامارات والسعوديه والكويت وزينبابوي وأندونيسيا سويسرا مع نسخه خاصه لكوريا الحنوبيه وكذلك الاردن

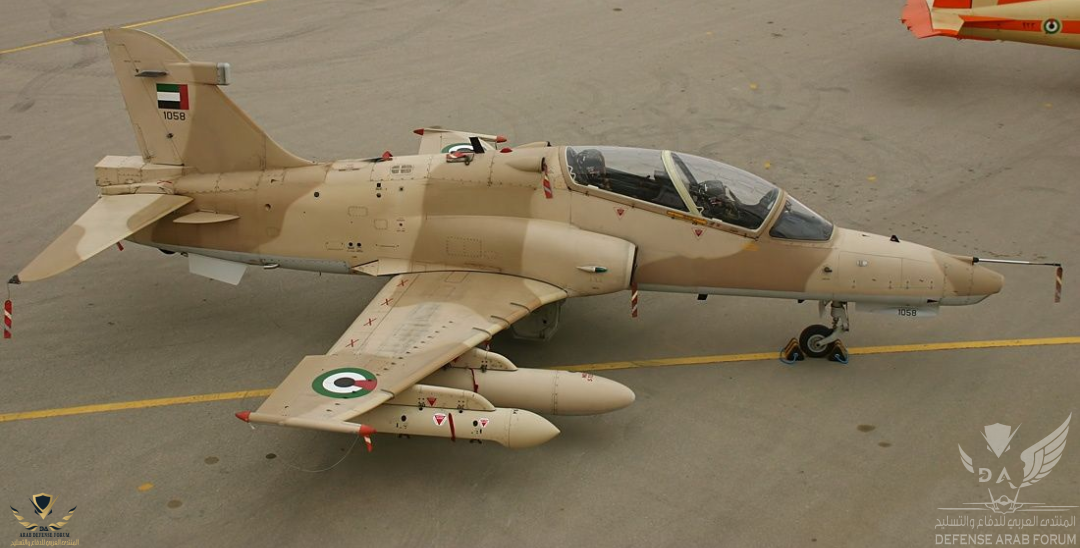

* عائله Hawk 100
تستخدم للتدريب المتقدم أضافه الى قدرات هجوميه
تم إعادة تشكيل أنف الطائرة لاستيعاب أجهزة استشعار وأنظمة إلكترونيات طيران اضافية
تحتوي الطائرة على سبع نقاط لتعليق الأسلحة وبالامكان تحهيز الطائرة بصواريخ جو جو قصيرة المدى

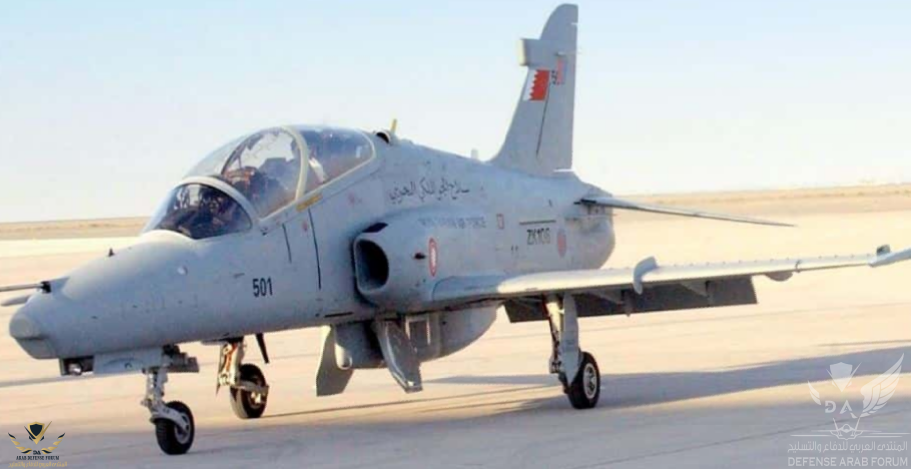

تم تصدير الطائرة الى كل من كندا والهند والبحرين وأستراليا وسلطنه عمان وجنوب أفريقيا
* نسخه T 45 نسخه خاصه للبحريه الأمريكية
***
• الطول: 11.38 متر
• طول الجناح: 9.39 متر
• الارتفاع: 4.16 متر
• مساحة الأجنحه 16.69 متر مربرع
• الوزن الفارغ: 4،128 كجم
• أقصى وزن للإقلاع: 9،101 كجم
• سعة الوقود: 1،360 كجم
3،210 كجم مع 3 خزانات وقود خارجيه
***
الرصد والأستشعار
AN / APG-66
* الرادار AN / APG-66 دوبلر نبضي مصمم خصيصًا للطائرات المقاتلة
F-16 Fighting Falcon
من أنتاج
Westinghouse Electric Corporation
*الرادار مصمم لتعمل مع صواريخ
Sparrow / AMRAAM / Sidewinder
وكذلك الصاروخ Skyflash
*يقوم الرادار بأجراء تحديث منتصف الطريق لمسار الصواريخ عن طريق رابط بيانات
* يمتلك الرادار أربعة ترددات تشغيل داخل نطاق
Band I /J
* يحتوي النظام على عشرة أوضاع تشغيل ، مقسمة إلى جو-جو
جو-أرض وأنماط فرعية
*ستة أوضاع جو-أرض
* تتوفر أربعة أوضاع للمناورة الجوية القتالية
لاكتساب الهدف وتتبعه تلقائيًا.
* وضعان فرعيان للأهداف البحريه أول نمط فرعي Sea-1 لتحديد الأهداف الصغيرة و النمط الفرعي الثاني Sea-2 مخصص للكشف عن القطع السطحية المتحركة في أعالي البحار.
* يؤدي الرادار عمله بكل كفاءة في البحث والتوجيه وفي ظل بيئه تشتويش عاليه
*الطائرة مجهزة بحاسوب للمهمات مرتبط مع ناقل البيانات الرقمي MIL-STD-1553B مع معالج لشاشه العرض
* الطائرة مجهزة بمحدد مدى ليزري مع باحث للاشعه تحت الحمراء

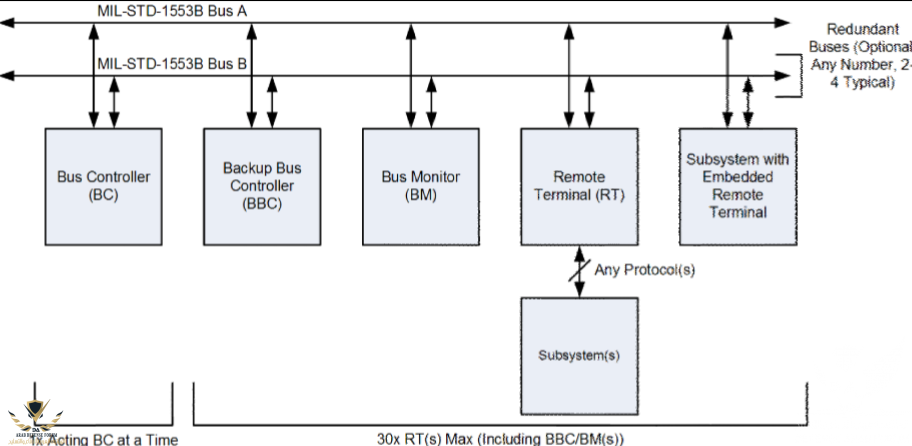

MIL-STD-1553
النظام الأمريكي الالكتروني للطيران المتكامل يخدم هذا على الطائرات الامركيه كالاف 16 والأباتشي ويتحكم في كامل أداء الطائرة والمتعلقه بنقل وتنسق البيانات بين مستشعرات المقاتله
وهو عبارة عن ناقل بيانات مشفر ذات موثوقية عالية يقوم بالربط والتنسيق بين أجهزة المقاتله يقوم بالتحكم في جميع البيانات الواردة والتنسيق بينها وأعطاء الاوامر بشكل تلقائي ويحدد ردة فعل المناسبه للطائرة وأختيار نوع السلاح. ،
LINS 300
جيرسكوب ليزري دائري للتوجيه بالقصور الذاتي
***

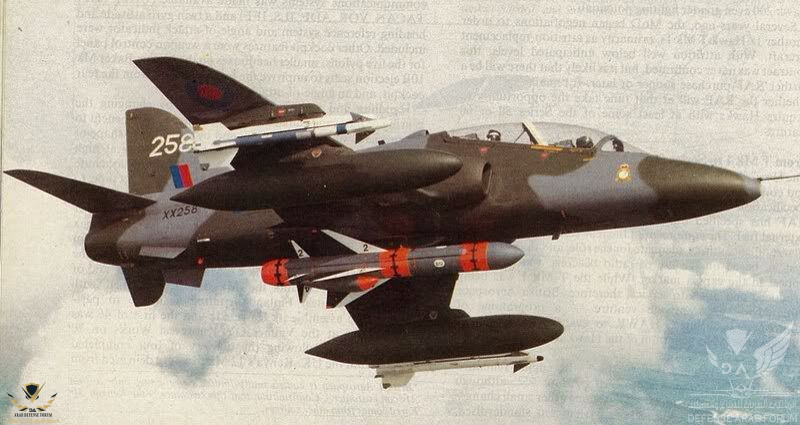

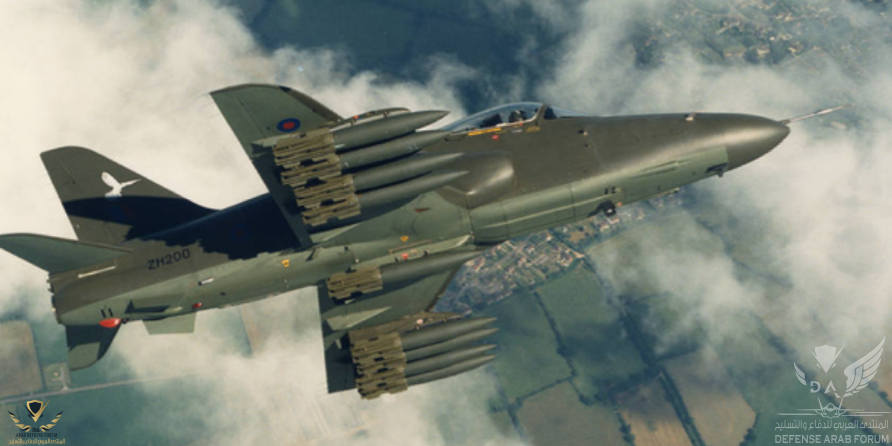

التسليح
* تحمل المقاتله حمولات حتى وزن 3000 كلغ
* تحمل الطائرة سبعه نقاط للتعليق وقد تصل الى 11 في حال أستعمال حاملات مزدوجه * بحاجه إلى تأكيد
4 تحت الأحنحه ونقطتان على أطراف الاحنحه ونقطه واحدة أسفل البدن
* تستطيع المقاتله حمل حزمه وتشكيله محترمه من الأسلحة الغربيه مع أمكانيه حمل أسلحه أخرى بحسب متطلبات القوة الجوبه المشغله
سواء كانت صواريخ للأشتباك الجوي أو تشكيله من القنابل والصواريخ الموجهه والغير موجهه وبأمكان المقاتله حمل القنابل العنقوديه وقنابل تدمير المدارج وكذلك تحمل الطائرة أسلحه مضادة القطع البحريه و الغواصات مع حمل بود أستطلاع وبود مدفع 30 ملم أضافه الى حاملات القنابل وخزانات الوقود
***

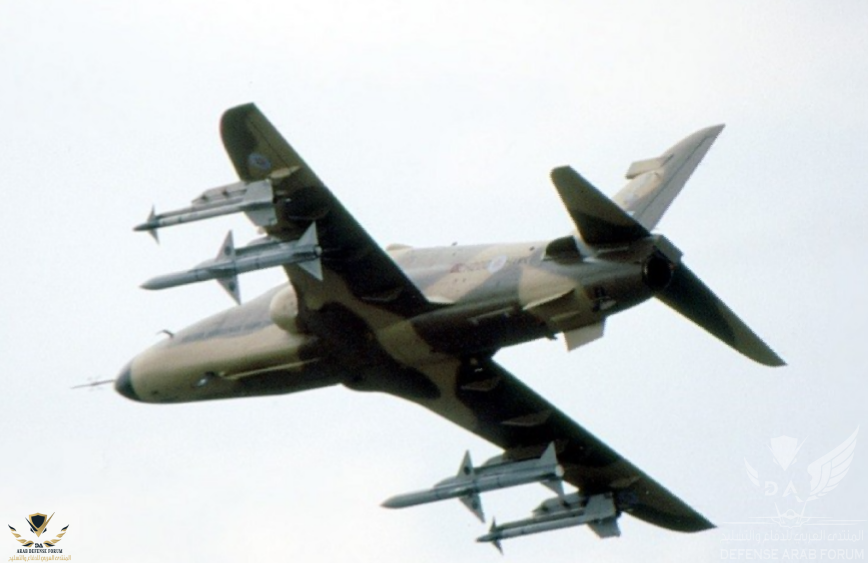

جو جو
AIM-120 AMRAAM
AIM-9L Sidewinder
AIM - 132 ASRAAM
AIM-7 Sparrow
Skyflash
AIM-9 Sidewinder
صاروخ مخضرم غني عن التعريف من أنتاح شركه رايثون الأمركيه قصير المدى
التوجيه: بالأشعه تحت الحمراء يصل الى
المدى: 18 /28كلم حسب الارتفاع
الرأس الحربي: متشظي بوزن 9.5 كلغ
السرعه: 2.5 ماخ
AIM-132 ASRAAM
صاروخ قصير المدى من أنتاج MBDA
التوجيه : بالاشعه تحت الحمراء
الرأس الحربي : متشظي بوزن 10 كلغ
المدى : حتى 18 كلم
السرعه : 3 ماخ
Skyflash
صاروخ متوسط المدى بريطاني الصنع
التوجيه : راداري شبه نشط
الرأس الحربي : 39 كلغ
المدى : حتى 45 كلم
السرعه : 4 ماخ
AIM .7 sparrow
صاروخ أمركي الصنع من أنتاح رايثون
التوجيه : راداري شبه نشط
الرأس الحربي : متشظي 45 كلغ
المدى : من 22 الى 80كلم حسب الاصدار
السرعه : 2,5ماخ
AIM-120 AMRAAM
صاروخ أمريكي الصنع من أنتاح رايثون مخصص للأشتياك خلف مدى الرؤيه وهو صاروخ مخضرم غني عن التعريف له عدة أصدارات
التوجيه : القصور الذاتي / راداري نشط
الرأس الحربي : متشظي من 18 الى 22 كلغ حسب الاصدار
المدى : من 75 الى 160 كلم حسب الاصدار
السرعه : 4 ماخ
***
جو أرض
AGM-65 Maverick
هو صاروخ جو أرض موجه تكتيكي مخضرم غني عن التعريف
مصمم للدعم الجوي القريب له القدرة على ضرب طيف واسع من الاهداف الارضيه وكذلك البحريه
توجد منه عدة نماذج وبنظم توحيه مختلفه وشارك في العديد من الحروب ويتملك سجل مشرف
LAU-5002 / LAU-5003
حاويات صواريخ حرة التوجيه متعدد الاستعمال

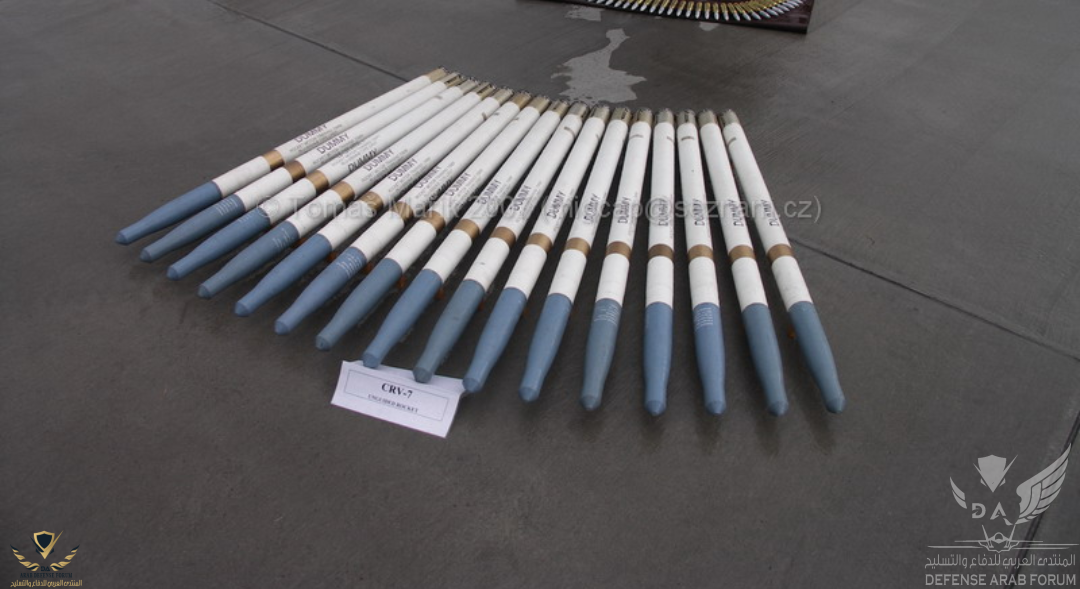

CRV-7
القنابل
تستطيع الطائرة حمل مجموعه متنوعه من القنابل
الموجهه أو غير الموجهه

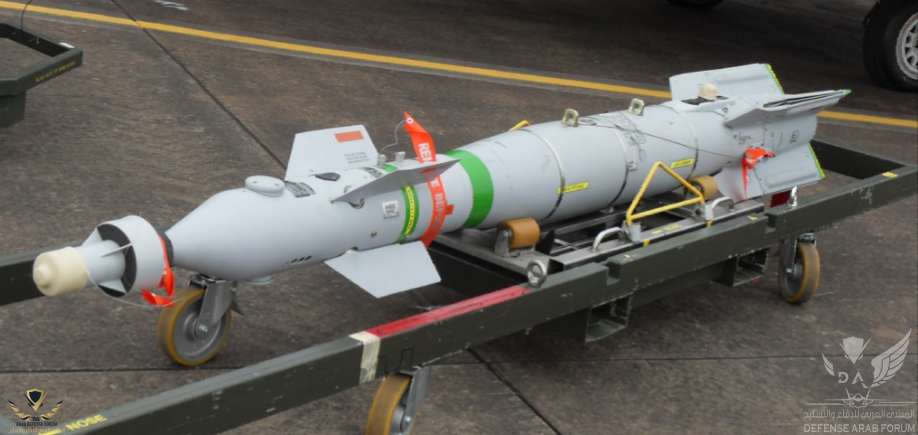

Paveway II
تحمل الطائرة قنابل موجهه بالليزر من نوع
GBU 12 / GBU 16
GBU 16 بوزن 460 كلغ
GBU 12 بوزن 241 كلغ

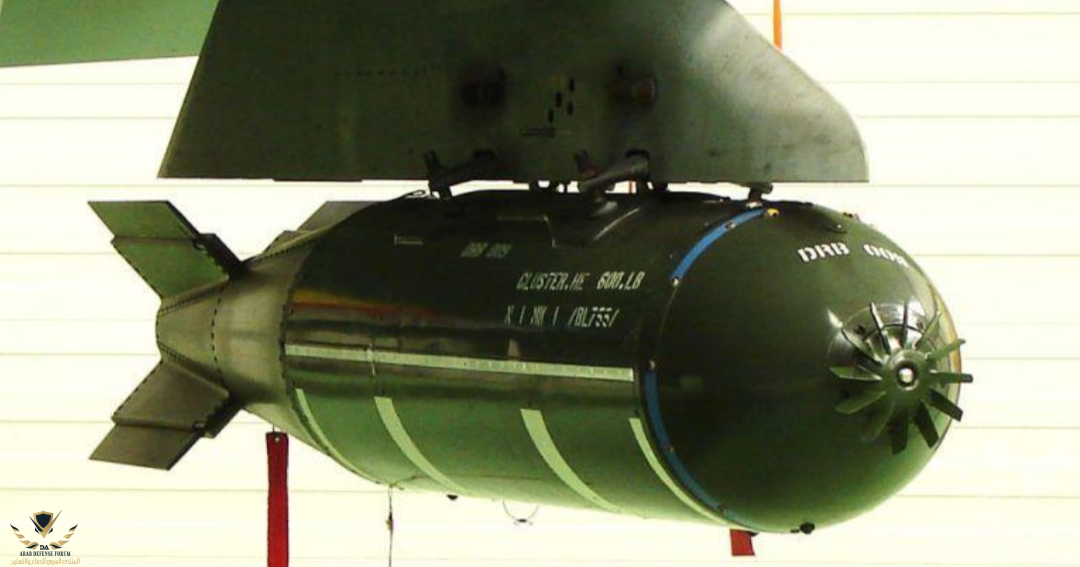

BL755
قنبله عنقوديه بريطانيه بوزن 450 كلغ تحمل 147 قنيبله فرعيه مضادة للأهداف المدرعه وحتى الافراد
قنابل الأسقاط الحر
Mark 83 / Mark 82 / Mark 81
M81 بوزن 113 كلغ
M82 بوزن 241 كلغ
M83 بوزن 460 كلغ
جو سطح
Sea Eagle
Sting Ray
Sea Eagle
صاروخ جو سطح من أنتاج
BAE systems
الطول 4.1متر
القطر0.4 متر
الوزن 580 كلغ
وزن الرأس الحربي 230 كلع
المدى 110 كلم
نظام التوجيه راداري نشط

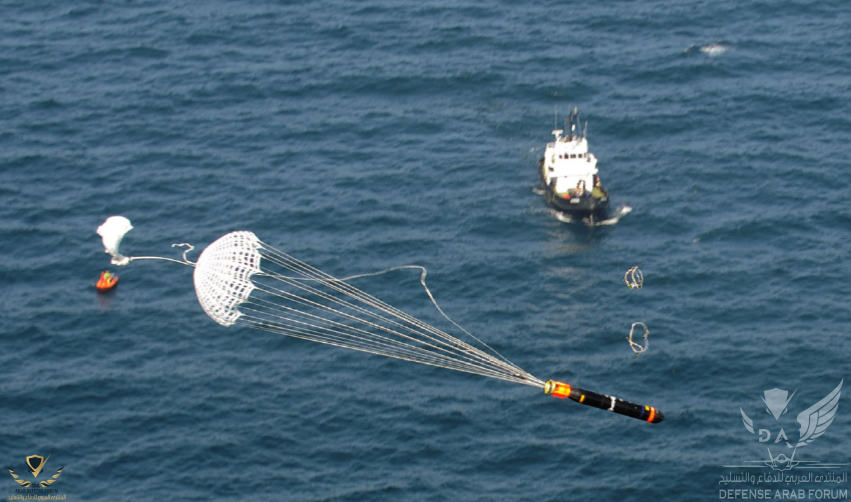

Sting Ray
* طوربيد بريطاني خفيف الوزن مضاد للغواصات
الطول 2.6
القطر 324
الوزن الرأس الحربي 45 كلغ
نظام التوجيه سونار نشط وسلبي
أقصى سرعه 83 ك/س

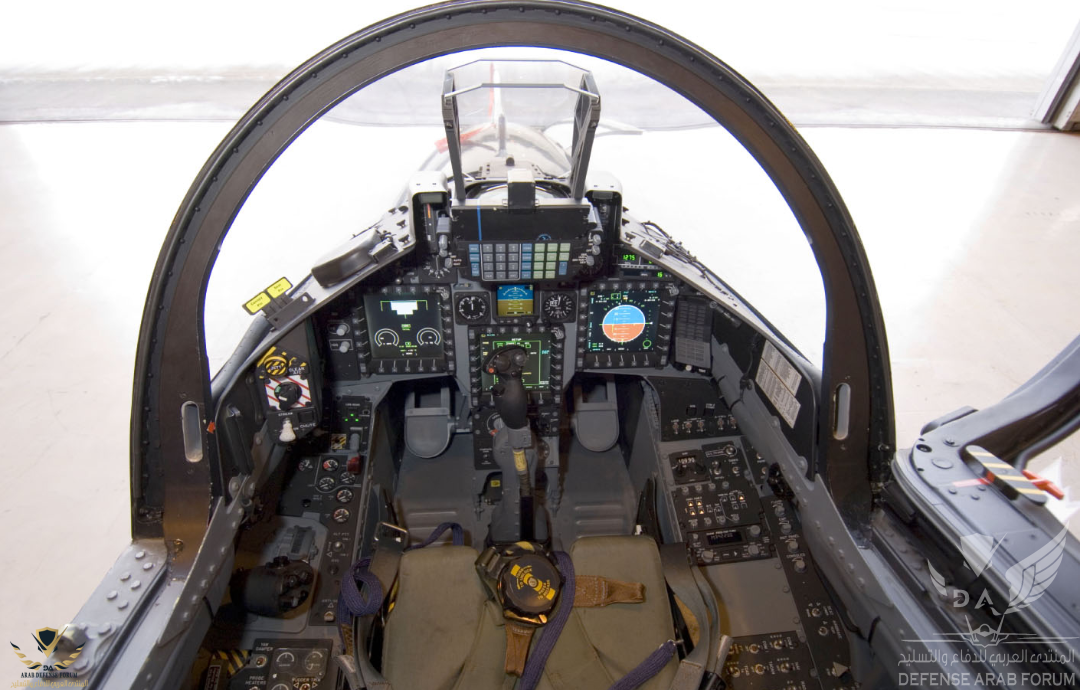

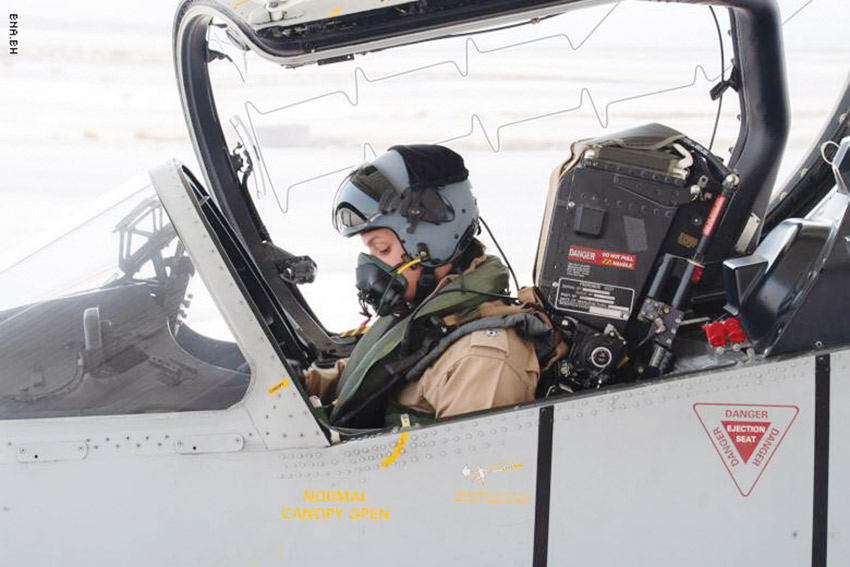

قمرة القيادة
*تحوي الطائرة قمرة قيادة متطورة تحتوي شاشة ملونة متعددة الوظائف ، مع معالج مخصص للالوان
*تحتوي قمرة القيادة على إضاءة جديدة متوافقة تمامًا مع استخدام نظارات الرؤية الليلية للعمليات الليلية
*تحتوي القمرة كذلك على نظام تحكم عملي عصا تحكم (HOTAS) وشاشة عرض (HUD). باستخدام لوحة تحكم بالأسلحه

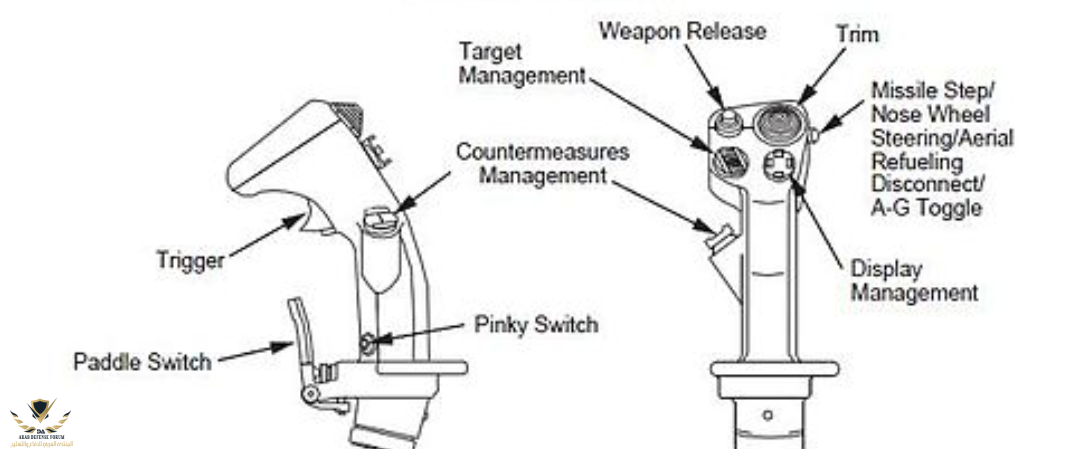

HOTAS
هو نظام يمكن للطيار التركيز على تحليق الطائرة ومعالجة أجهزة الاستشعار وإشراك الأهداف بدلاً من البحث عن عناصر التحكم في قمرة القيادة وذلك بسبب وجود جميع الازرار الهامه على عصا التحكم
وكذلك يمنح هذا النظام الطيار القدرة على معالجة جميع وظائف الرادار المهمة دون تحريك اليدين بعيدًا عن عصا التحكم

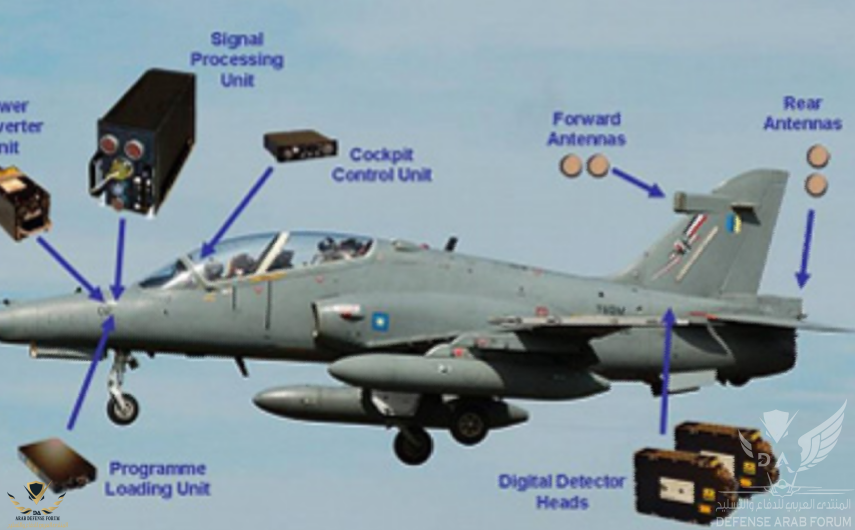

الإجراءات الالكترونيه المضادة
* تمتلك الطائرة نظامين للحمايه والاجراءات المضادة من أنتلح
BAE SYSTEMS
Sky Guardian 200 radar-warning receiver RWR
هو نظام للكشف عن انبعاثات الموجات المضادة المستمرة والمتقطعه والتحذير منها بين نطاقي
E/J band
Vinten chaff / flare
هو نظام أطلاق شعلات حراريه أو شرائح معدنيه لتضليل الصواريخ وهو مرتبط بنظام
Sky Guardian 200 وبالامكان تشغيله يدويا

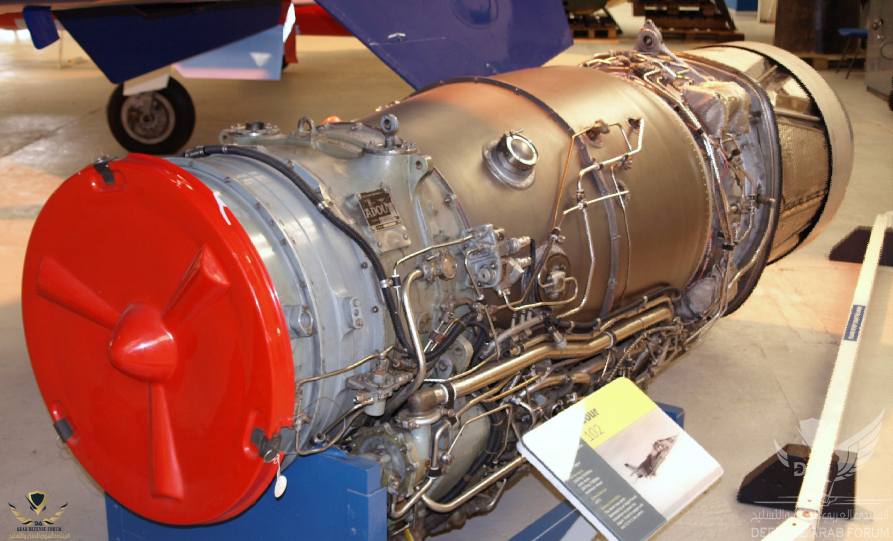

* الطائرة مجهزه يالمحرك Adour 951 من أنتاج Rolls-Royce توفر قوة دفع 29.00Kn
السرعة القصوى: ماخ 1.2
المدى: 892 كم مع الوقود الداخلي فقط
* المدى مع خزانات وقود قابله للأسقاط 1،950 كم
* سقف الأرتفاع 15،250 متر
* معدل التسلق: 58.466 م / ث
* مسافة الإقلاع مع أقصى حمل للأسلحة: 2،134 م
* مسافة الهبوط عند أقصى وزن مع الفرامل 854 متر
