مروحية الأستطلاع المسلحة الأحدث ( OH-58F )

Saudi silent

التصنع ، لا يزيد الشخص إلا قبحاً ➳
صقور الدفاع
إنضم
27 يونيو 2019
المشاركات
8,251
التفاعلات
52,963 1,041 0
الدولة
Germany

OH-58F هو برنامج ترقية لمروحية الأستطلاع المسلحة الأقدم طراز OH-53D خلال العقد الماضي أو نحو ذلك
كان الجيش الأمريكي يبحث عن بديل لـلــمروحية
OH-58D وكانت هناك حاجة إلى هياكل جوية حديثة البناء
كانت المحاولة الأولى لاستبدال
OH-58D مع RAH-66 Comanche لكن لم تنجح
وتم إلغاء برنامج تطويرها في
عام 2004 في وقت لاحق تم اختيار ARH-70
ولكنها ايضآ ألغيت في عام 2008 بسبب تجاوز التكاليف و التأخير



لذلك تقرر ترقية المروحيات OH-58D إلى معيار OH-58F للحفاظ على بقائها في الخدمة
وتم تحديث أول مروحية طراز
OH-58F في عام 2012 وقامت بأول رحلة احتفالية في عام 2013
وكان من المخطط أن يتم تجهيز السرب التشغيلي الأول بالكامل في
عام 2016
وكان ايضآ من المخطط أن يتم ترقية ما مجموعه
368 مروحية إلى OH-58F
لتظل مروحيات OH-58F الموقرة التي تمت ترقيتها في الخدمة حتى عام 2036



يمكن لهذه الطائرة الرائعة القيام بمهام مختلفة ،مثل الاستطلاع ،الكشف ،المراقبة ،تحديد الأهداف للمدفعية الميدانية إذا لزم الأمر ، يمكن أن تدعم OH-58F القوات البرية بشكل مستقل بقوتها النارية
ويمكن أن تعمل في
النهار أو الليل أو في الظروف الجوية السيئة مع ضعف الرؤية بالطبع




تمثل OH-58F أول تحديث رئيسي لـ OH-58D وتتميز المروحية التي تم تحديثها بقمرة قيادة محدثة و ترقيات المستشعروقد حصلت على نظام رقمي للتحكم بالطيران و نظام عرض قمرة القيادة
وتم تجهيز
OH-58F بمستشعر FLIR جديد و أكثر قدرة بالإضافة إلى بصريات محسنة
وهي قادرة على رصد هدف بعيد المدى يبلغ مداه
10 كم على الأقل
ويتم التحكم في أجهزة استشعار الاستطلاع من قبل
مساعد الطيار



تسليح النسخة ( F ) مشابه نوعآ ما للنسخة الأقدم فهي تستطيع التسلح بمدافع رشاشة من عيار 12.7 ملم ،
ومحملة بصواريخ
هايدرا 70 أو صواريخ ارض جو ، وصواريخ مضادة للدروع من نوع ( هيلفاير )
بأختصار (يمكن تركيب مجموعة من الأسلحة المختلفة حسب متطلبات المهمة)



المروحية OH-58F المطورة أخف قليلاً من سابقتها رغم أن لها درع أرضي باليستي و مقاعد للطاقم مدرعة
كما تتميز شفرات الدوار وخلايا الوقود بالقدرة على تحمل المقذوفات كما تتضمن ميزات قابلية البقاء الأخرى
العادم الخاص بالمروحية
(خفي)



لدى المروحية OH-58F أيضا إجراءات مضادة نشطة وسلبية
ومزودة بنظام
( MAWS ) او مايسمى بنظام التحذير من اقتراب الصواريخ المعادية




معلومات عامة :

البلد المصنع الولايات المتحدة الأمريكية دخول الخدمة 2013 الطاقم 2

الأبعاد والوزن

الطول 12.9 م الأرتفاع 3.4 م الوزن (فارغ) 1.59 طن


المحركات والأداء

المحرك 1 × رولز رويس 250-C30R3



السرعة القصوى 240 كم / س ● سقف الخدمة 4.58 كيلومتر

( Saudi silent @Saudi silent agax @agax )

المنتدى العربي للدفاع والتسليح



Saudi silent

التصنع ، لا يزيد الشخص إلا قبحاً ➳
صقور الدفاع
إنضم
27 يونيو 2019
المشاركات
8,251
التفاعلات
52,963 1,041 0
الدولة
Germany


agax

طاقم الإدارة
مـراقــب عـــام
إنضم
13 مارس 2008
المشاركات
5,668
التفاعلات
15,736 206 0
الدولة
Saudi Arabia
جميل جداً
اليوم مروحيتين امريكيتين
غداً نريد موضوعين عن مروحيتين شرقيتين تكون مشابهة لمروحيات اليوم
شد حيلك
الله يعطيك العافية


Saudi silent

التصنع ، لا يزيد الشخص إلا قبحاً ➳
صقور الدفاع
إنضم
27 يونيو 2019
المشاركات
8,251
التفاعلات
52,963 1,041 0
الدولة
Germany
جميل جداً
اليوم مروحيتين امريكيتين
غداً نريد موضوعين عن مروحيتين شرقيتين تكون مشابهة لمروحيات اليوم
شد حيلك
الله يعطيك العافية
ان شاء الله من عيوني , خلوني اسخن بس


Araban

عضو جديد
إنضم
14 ديسمبر 2018
المشاركات
56
التفاعلات
131 3 0
الدولة
Saudi Arabia
مشاهدة المرفق 256737
OH-58F هو برنامج ترقية لمروحية الأستطلاع المسلحة الأقدم طراز OH-53D خلال العقد الماضي أو نحو ذلك
كان الجيش الأمريكي يبحث عن بديل لـلــمروحية
OH-58D وكانت هناك حاجة إلى هياكل جوية حديثة البناء
كانت المحاولة الأولى لاستبدال
OH-58D مع RAH-66 Comanche لكن لم تنجح
وتم إلغاء برنامج تطويرها في
عام 2004 في وقت لاحق تم اختيار ARH-70
ولكنها ايضآ ألغيت في عام 2008 بسبب تجاوز التكاليف و التأخير

مشاهدة المرفق 256738

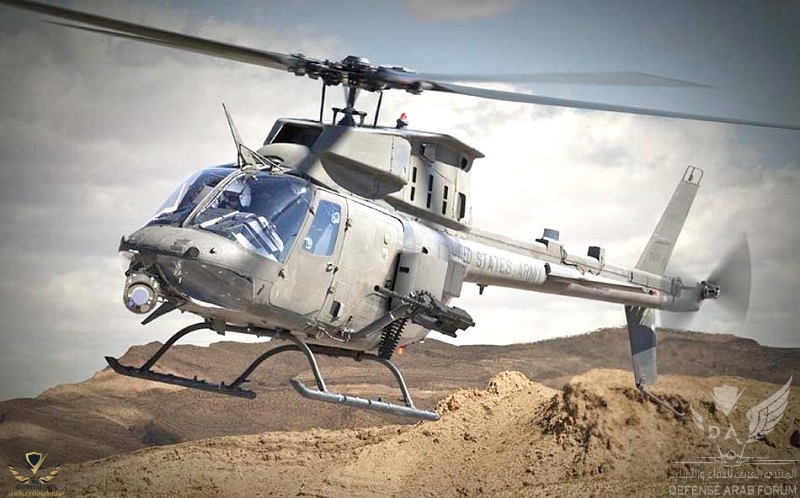

لذلك تقرر ترقية المروحيات OH-58D إلى معيار OH-58F للحفاظ على بقائها في الخدمة
وتم تحديث أول مروحية طراز
OH-58F في عام 2012 وقامت بأول رحلة احتفالية في عام 2013
وكان من المخطط أن يتم تجهيز السرب التشغيلي الأول بالكامل في
عام 2016
وكان ايضآ من المخطط أن يتم ترقية ما مجموعه
368 مروحية إلى OH-58F
لتظل مروحيات OH-58F الموقرة التي تمت ترقيتها في الخدمة حتى عام 2036

مشاهدة المرفق 256741

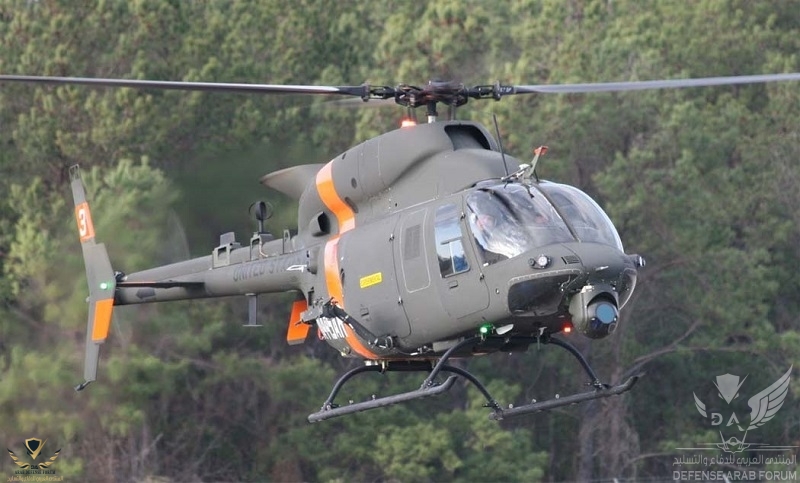

يمكن لهذه الطائرة الرائعة القيام بمهام مختلفة ،مثل الاستطلاع ،الكشف ،المراقبة ،تحديد الأهداف للمدفعية الميدانية إذا لزم الأمر ، يمكن أن تدعم OH-58F القوات البرية بشكل مستقل بقوتها النارية
ويمكن أن تعمل في
النهار أو الليل أو في الظروف الجوية السيئة مع ضعف الرؤية بالطبع




تمثل OH-58F أول تحديث رئيسي لـ OH-58D وتتميز المروحية التي تم تحديثها بقمرة قيادة محدثة و ترقيات المستشعروقد حصلت على نظام رقمي للتحكم بالطيران و نظام عرض قمرة القيادة
وتم تجهيز
OH-58F بمستشعر FLIR جديد و أكثر قدرة بالإضافة إلى بصريات محسنة
وهي قادرة على رصد هدف بعيد المدى يبلغ مداه
10 كم على الأقل
ويتم التحكم في أجهزة استشعار الاستطلاع من قبل
مساعد الطيار

مشاهدة المرفق 256739

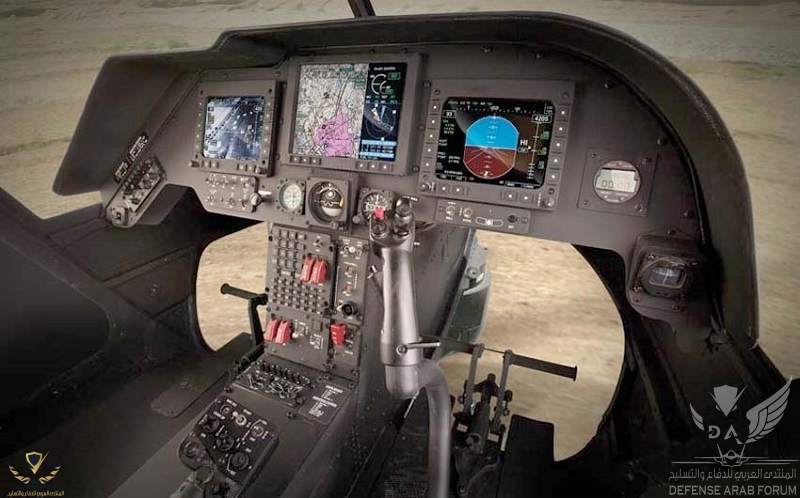

تسليح النسخة ( F ) مشابه نوعآ ما للنسخة الأقدم فهي تستطيع التسلح بمدافع رشاشة من عيار 12.7 ملم ،
ومحملة بصواريخ
هايدرا 70 أو صواريخ ارض جو ، وصواريخ مضادة للدروع من نوع ( هيلفاير )
بأختصار (يمكن تركيب مجموعة من الأسلحة المختلفة حسب متطلبات المهمة)

مشاهدة المرفق 256740

المروحية OH-58F المطورة أخف قليلاً من سابقتها رغم أن لها درع أرضي باليستي و مقاعد للطاقم مدرعة
كما تتميز شفرات الدوار وخلايا الوقود بالقدرة على تحمل المقذوفات كما تتضمن ميزات قابلية البقاء الأخرى
العادم الخاص بالمروحية
(خفي)

مشاهدة المرفق 256742

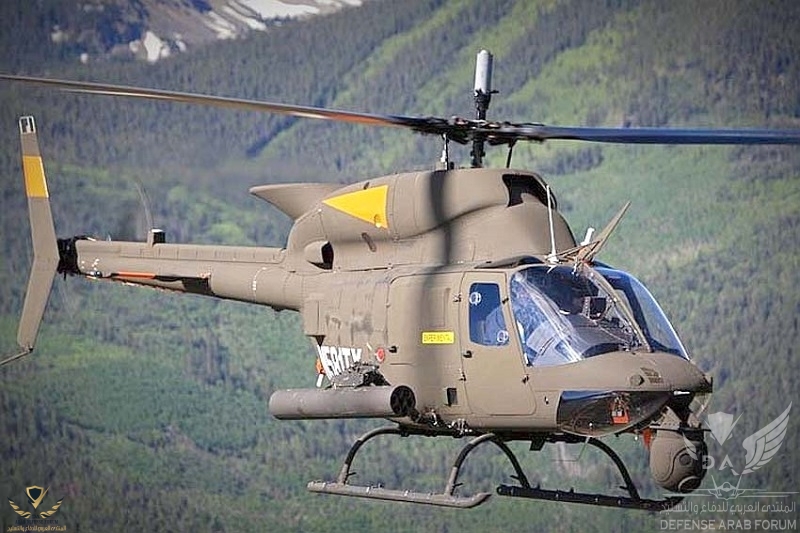

لدى المروحية OH-58F أيضا إجراءات مضادة نشطة وسلبية
ومزودة بنظام
( MAWS ) او مايسمى بنظام التحذير من اقتراب الصواريخ المعادية




معلومات عامة :

البلد المصنع الولايات المتحدة الأمريكية دخول الخدمة 2013 الطاقم 2

الأبعاد والوزن

الطول 12.9 م الأرتفاع 3.4 م الوزن (فارغ) 1.59 طن


المحركات والأداء

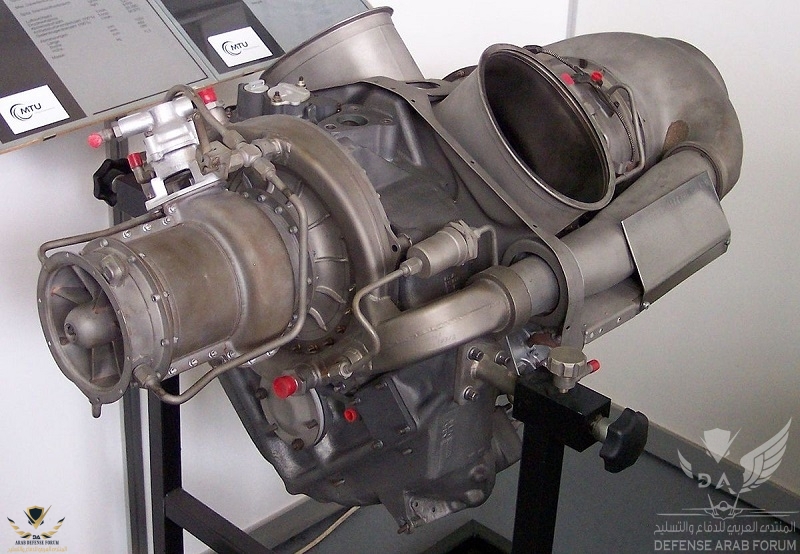

المحرك 1 × رولز رويس 250-C30R3

مشاهدة المرفق 256745

السرعة القصوى 240 كم / س ● سقف الخدمة 4.58 كيلومتر

( Saudi silent @Saudi silent agax @agax )

المنتدى العربي للدفاع والتسليح

المحرك اصله من شركة Allison الامريكيه
شركة رولز رويس(البريطانية) اشترت الشركه بنص مليار دولار
احينا افكر ليش ما تشتري السعوديه شركات عسكريه شوي و تفلس منه تكسب الخبره
