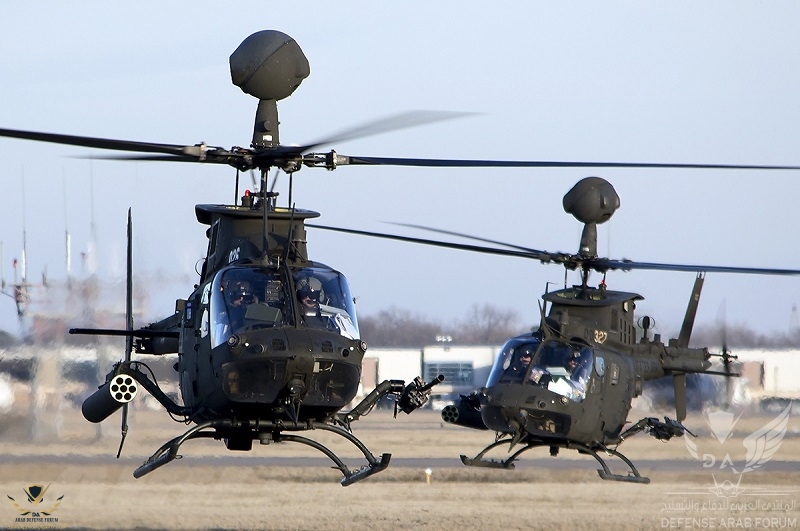

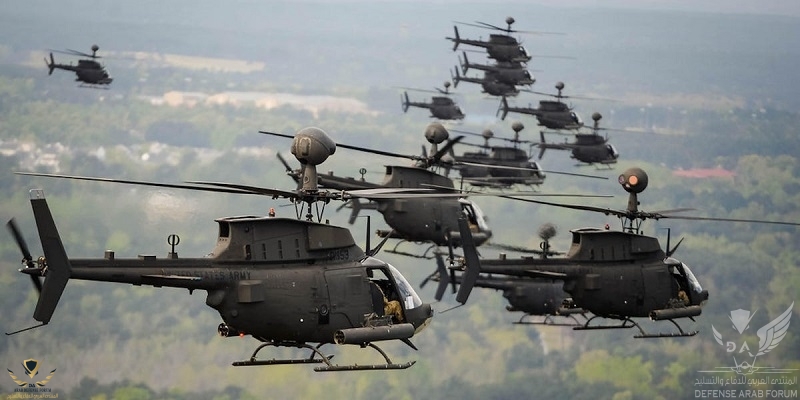

OH-58D Kiowa Warrior هي طائرة هليكوبتر استطلاع متعددة الأدوار ذات محرك واحد تم تطويرها بواسطة Bell وهي تمثل تطوراً آخر لسلفها المروحية الأقدم OH-58 Kiowa وهي نتيجة لبرنامج تحسين طائرات الهليكوبتر التابعة للجيش أو AHIP قام أول نموذج أولي OH-58D برحلته الأولى في عام 1983 وبدأت عمليات التسليم في عام 1985



وفي إطار عملية (Prime Chance) تم تعديل 15 OH-58Ds للعمليات ضد إيران وزوارقها التخريبية السريعة في الخليج العربي وقد تم تزويد هذه المروحيات بنقاط تعليق لحمل صواريخ ( ستينغر ) وصواريخ ( هيلفاير المضادة للدروع )
بالإضافة إلى رشاش من عيار 12.7 ملم وقاذفات صواريخ ,,

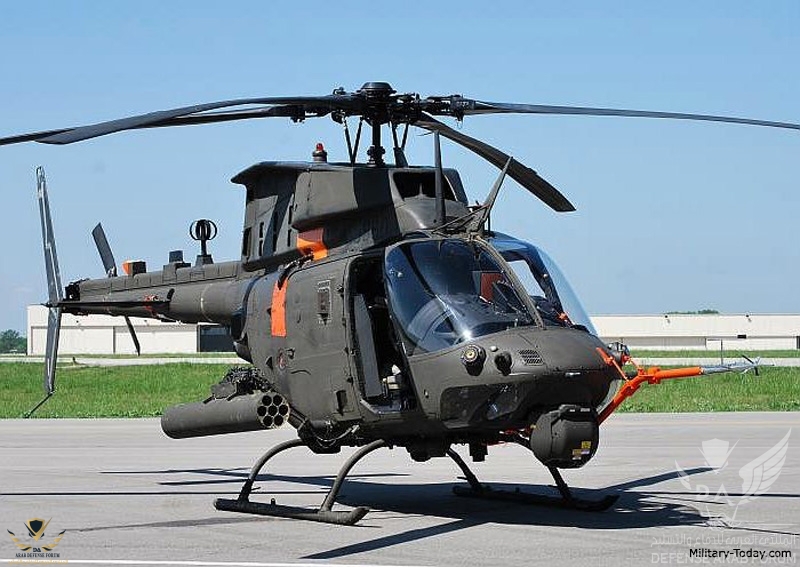

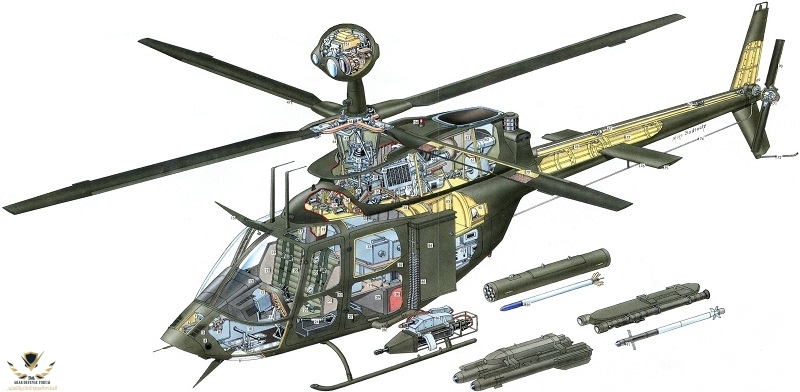

يختلف طراز OH-58D ، الذي تم إنتاجه بواسطة Bell Helicopter Textron عن الطراز السابق بأربعة شفرات دوارة بدلاً من اثنين +إلكترونيات طيران متقدمة ونظام رؤية (MMS) يتألف نظام MMS من نظام تصوير حراري
وجهاز تحديد المدى بالليزر و نظام التمييز



إلى جانب المهام الكشفية لدى المروحية OH-58D أيضا قدرات أخرى مثل دعم المدفعية الميدانية من خلال تحديد إحداثيات الهدف يمكنها أيضا دعم طائرات الهليكوبتر الهجومية للقيام بمهام إعادة الاستطلاع
كما تستطيع دعم القوات البرية بشكل مستقل بقوتها النارية الجيدة نوعآ ما

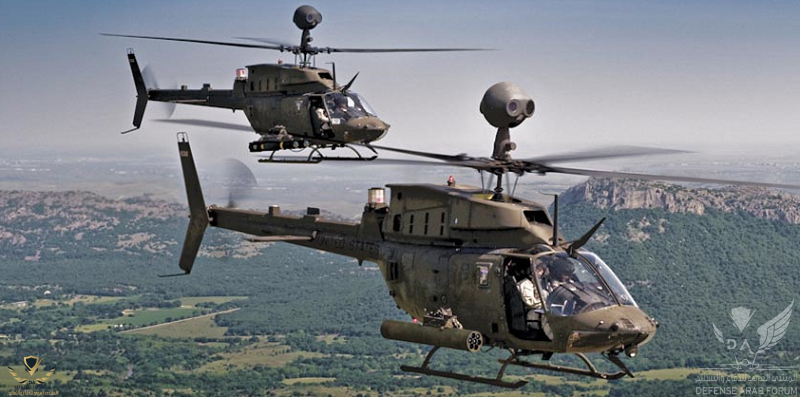

يسمح نظام الرؤية لــ Kiowa Warrior بالعمل في النهار / الليل وفي الظروف الجوية السيئة مع رؤية محدودة
كما يستطيع النظام رصد الأهداف من على بعد حوالي 10 كم بكل وضوح ويدور النظام 180 درجة لليسار واليمين
وهو مستقر الدوران ويتم التحكم في نظام الرؤية
MMS من قبل مساعد الطيار

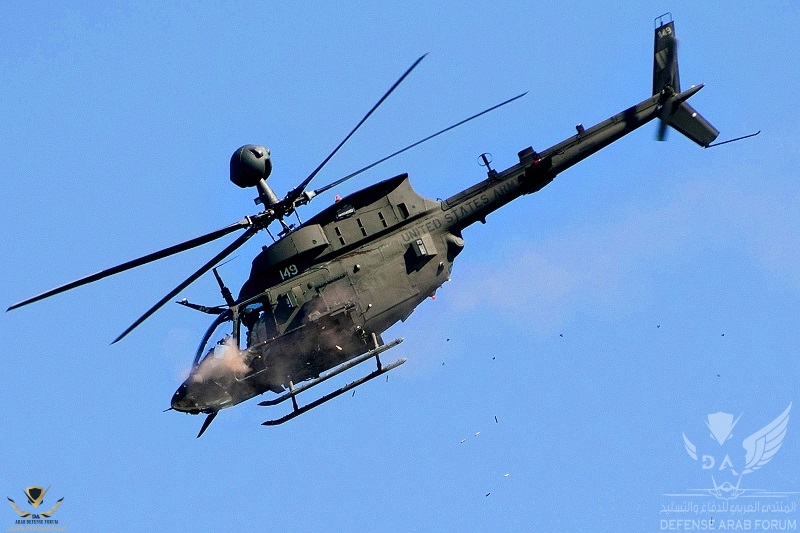

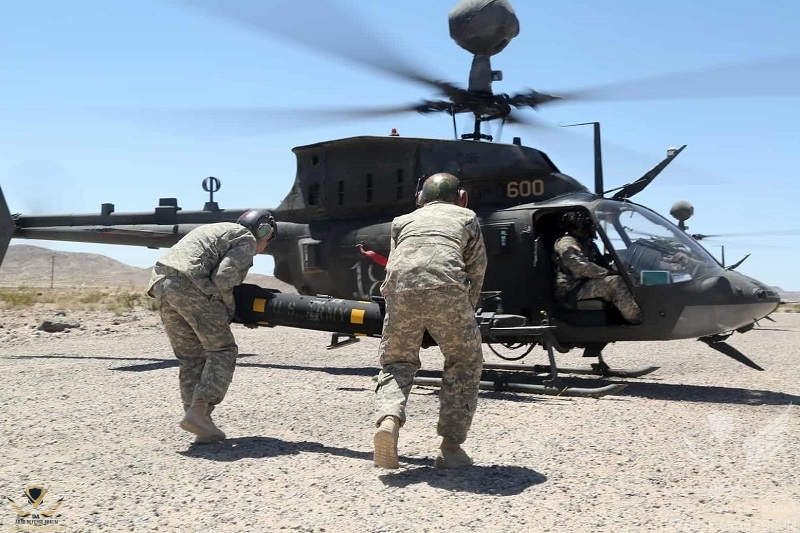

يمكن تسليحها بمدفع رشاش 12.7 ملم ، وقذائف صاروخية غير موجهة 70 ملم Hydra وصواريخ Hellfire المضادة للدروع وحتى صواريخ ستينغر جو - جو يمكن تركيب مجموعة من الأسلحة المختلفة حسب متطلبات المهمة



هذه الطائرة قابلة للنجاة بشكل كبير بسبب مجموعات مختلفة من الإجراءات المضادة التي تمتلكها مثل جهاز التشويش ضد الأشعة تحت الحمراء وأنظمة (RWR) او التحذير الراداري ، ونظام استقبال التحذير بالليزر



يمكنها التخفي وراء الأشجار أو التلال عند مراقبة ساحة المعركة
ونقل البيانات إلى مراكز القيادة الصديقة باستخدام قناة آمنة أو مهاجمة الأهداف نفسها





كانت OH-58D Kiowa Warrior أول طائرة هليكوبتر مزودة بنظام حماية ضد الأسلاك
وهو عبارة عن قضيب حاد يشبه السكين مثبت فوق قمرة القيادة يحمي المروحية بمجرد اصطدامها بالأسلاك ومن الجدير بالذكر أن الأسلاك المختلفة ،مثل الكهرباء و الهاتف وغيرها تشكل خطراً كبيراً على طائرات الهليكوبتر
التي تحلق على ارتفاعات منخفضة بعد اختبار هذا النظام على
Kiowa Warrior
بدأ المصنعون في استخدام هذا النظام على مروحيات أخرى أيضًا



في عام 2016 تقاعدت OH-58D Kiowa Warrior من الجيش الأمريكي
بعد
33 عامًا من الخدمة قامت هذه المروحية الموقرة بآخر رحلة لها
لتوديعها في
15 أبريل 2016 وتم استبدالها بأخرى OH-58F أكثر تقدما
من المقرر أن تظل
OH-58F التي تمت ترقيتها في الخدمة حتى عام 2036



معلومات عامة

البلد المصنع الولايات المتحدة الأمريكية دخلت الخدمة 1985 طاقم 2 رجال



الأبعاد والوزن

الطول 12.9 م الأرتفاع 3.95 م الوزن (فارغ) 1.74 طن



المحركات والأداء

المحركات 1 × توربين أليسون

السرعة القصوى 240 كم /س سقف الخدمة 4.58 كم نطاق 555 كم

_-_Контрольная_проверка_курсантов_Учебного_центра_боевого_применения_ракетных_войск_и_артиллер...jpg


المشغلين

السعودية ?? امريكا ?? تونس ?? استراليا ??

العراق ?? اليونان ?? تركيا ?? تايوان ??

كندا ?? الدومنيكان ?? كرواتيا ?? النمسا ??


المنتدى العربي للدفاع والتسليح

Saudi silent @Saudi silent
الله يعطيني العافيه


Saudi silent

التصنع ، لا يزيد الشخص إلا قبحاً ➳
صقور الدفاع
إنضم
27 يونيو 2019
المشاركات
7,946
التفاعلات
50,417 951 0
الدولة
Germany

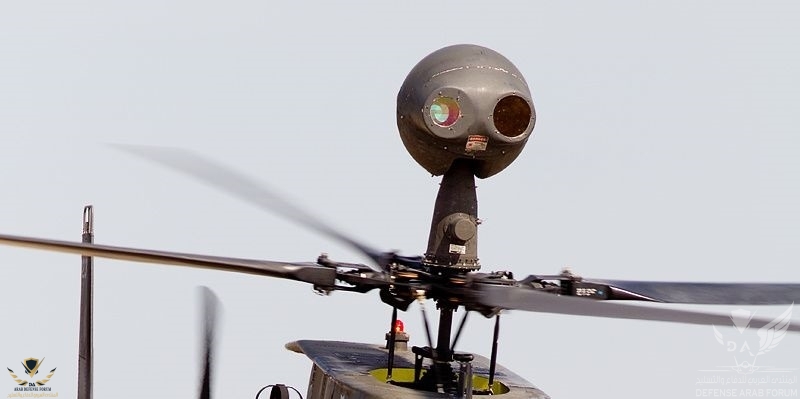

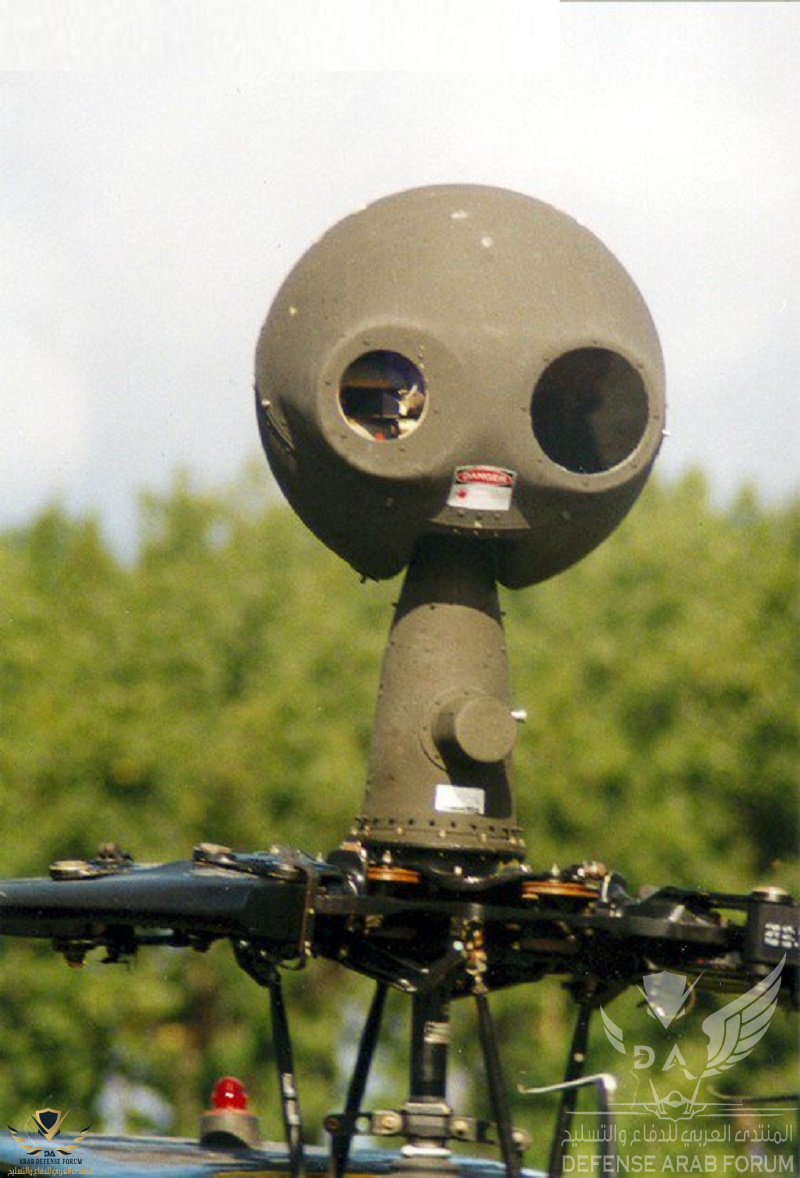

نظام الرؤية (MMS)

/media/8302/mms_m42.jpg


تم تصميم نظام الرؤية المتعدد أجهزة الاستشعار هذا ليتم تركيبه فوق مروحة طائرة الهليكوبتر ،
ولا يعمل فقط على تحسين الوعي بالأوضاع من خلال المطر أو الضباب أو الدخان ، ولكنه يسمح ايضآ
للأسلحة الموجهة بالليزر بالتصويب بدقةعلى الرغم من الحركة أو الاهتزاز من الطائرة يمكن للطائرات المروحية
حتى مسح الأهداف في كل اتجاه ، بينما تظل مخفية خلف التضاريس مما يحمي حياة الطيارين وأفراد الطاقم


  • كاميرا تلفزيون عالية الدقة للكشف عن الهدف بعيد المدى في الإضاءة المنخفضة
  • الجيل الثاني من مستشعر التصوير الحراري بالأشعة تحت الحمراء للملاحة
  • محدد ليزر لتحديد موقع الهدف بدقة وتوجيه الأسلحة


m2abuassi

طاقم الإدارة
مشرف قسم
إنضم
13 يوليو 2008
المشاركات
4,366
التفاعلات
16,681 114 0
الله يعطيك العافية ... موضوع شيق وطريقة التحرير ممتازة .
أي هليوكبتر تحمل الهيلفاير أحترمها كثيرا .


fachfouch

طاقم الإدارة
مشـرف عـــام
إنضم
2 مايو 2018
المشاركات
1,478
التفاعلات
5,069 70 0
الدولة
Tunisia
بادج الوحدة الجوية في تونس



agax

طاقم الإدارة
مشرف قسم
إنضم
13 مارس 2008
المشاركات
5,507
التفاعلات
15,024 161 0
الدولة
Saudi Arabia
الله يعطيك العافية


agax

طاقم الإدارة
مشرف قسم
إنضم
13 مارس 2008
المشاركات
5,507
التفاعلات
15,024 161 0
الدولة
Saudi Arabia
في عام 2016 تم إحالة المروحية للتقاعد من الجيش الأمريكي بعد 33 عامًا من الخدمة. قامت هذه المروحية الموقرة بآخر رحلة لها لتوديعها في 15 أبريل 2016. وتم استبدالها بأخرى OH-58F أكثر تقدمًا. من المقرر أن تظل OH-58F التي تمت ترقيتها في الخدمة حتى عام 2036


agax

طاقم الإدارة
مشرف قسم
إنضم
13 مارس 2008
المشاركات
5,507
التفاعلات
15,024 161 0
الدولة
Saudi Arabia

Saudi silent

التصنع ، لا يزيد الشخص إلا قبحاً ➳
صقور الدفاع
إنضم
27 يونيو 2019
المشاركات
7,946
التفاعلات
50,417 951 0
الدولة
Germany

Sikorsky

طاقم الإدارة
مشرف قسم
إنضم
28 يوليو 2011
المشاركات
1,116
التفاعلات
2,898 26 0
الدولة
Tunisia
24 مروحية للجيش التونسي


Saudi silent

التصنع ، لا يزيد الشخص إلا قبحاً ➳
صقور الدفاع
إنضم
27 يونيو 2019
المشاركات
7,946
التفاعلات
50,417 951 0
الدولة
Germany


Ejder yalcin

عضو
إنضم
9 نوفمبر 2018
المشاركات
946
التفاعلات
2,852 10 0
الدولة
Tunisia
الولايات المتحدة الأمريكية ستعول مستقبلا على مروحيات UH 72 Lakota فهي ستؤدي نفس المهام الموكولة لسابقتها OH 58 D فهي كذلك يمكن تسليحها وتتمتع تقريبا بنفس الميزات ،أما مروحية OH 58 F ومن خلال التعديلات التي اقحمت عليها ،أنها ستخصص للقيام بمهام خاصة وسيكون مدى تحليقها أطول ،إذ تم تزويدها بشوكة تزود بالوقود وهنالك تغيير طفيف بمقدمة المروحية يتمثل بمجسات أشبه بتلك المثبة على مقدمة مروحية UH 60 M وتم وضع نظام الرؤية بمقدمتها ويسمح بالدوران 360 درجة وحجب عدسات الرؤية ،إذ لم يعد مثبتا فوق شفرات المروحية ،لكن عموما حافضت المروحية على نفس الشكل ،وباعتقادي الشخصي أننا بتونس أخطائنا في مسألة تعاقدنا على هاته المروحية ،بصرفنا أموال لتجديد هياكلها وتطوير الكترونياتها ،لأن الولايات المتحدة الأمريكية لاتسحب سلاح من الخدمة إلا وهي متيقنة أنه لم يعد ذا نفع مستقبلا .


DOUBLESHOT

صقور الدفاع
إنضم
15 يناير 2016
المشاركات
8,329
التفاعلات
37,565 99 0
الدولة
Morocco

مروحية استطلاع ممتازة .. لطالما قلت انها احسن خيار لتأسيس طيران القوات البرية في المغرب و كبديل لـ Gazelle ... الحصول على 36-48 مروحية مع تطويرها الى النسخة F ستكون قاتلة بحمولة 2 هيلفاير و 7 قدائف موجهة APKWS
