معلومات كاملة عن الصاروخ الصيني البالستي قصير المدى ( M-20 )

Saudi silent

التصنع ، لا يزيد الشخص إلا قبحاً ➳
خـــــبراء المنتـــــدى
إنضم
27 يونيو 2019
المشاركات
20,700
التفاعل
141,185 6,416 6
الدولة
Germany
M20 هو صاروخ باليستي صيني قصير المدى تم تطويره خصيصا للتصدير وتم تصميم هذا السلاح على غرار الروسي
( إسكندر ) ويتم اقتراحه كبديل ومع ذلك يستخدم M20 الصيني صواريخ في حاويات وهو بشكل عام نظام أكثر تنوعًا
يمكن لمركبة الإطلاق أن تحمل أيضا الصواريخ المضادة للسفن و الصواريخ المدفعية



تم تصدير M20 إلى قطر كما تستخدم تركيا نسخة من نظام الصواريخ البالستي هذا
ويوجد خطط لإنتاج صاروخ
M20 في بيلاروسيا



M20 هو نظام متنقل على الطرق المختلفة ويعتمد على هيكل 8 × 8 تحمل مركبة الإطلاق حاويتين
وتم استخدام هيكلين مختلفين بما في ذلك هيكل WS2400 ذو العجلات الخاصة



يبلغ مداه الأقصى 280 كم ويستطيع حمل رأس حربي بوزن 480 كيلوجرام
تم تصميم M20 خصيصًا ليكون أقل من نطاق 300 كم وحمولة 500 كجم من أجل التغلب على قيود التصدير
وهو يحمل الصواريخ التقليدية شديدة الانفجار ، والعنقودية , وخارقة التحصينات



يمكن أن يحمل رؤوس نووية و كيميائية ولكن هذه الميزة لا يتم توفيرها لعملاء التصدير
تم تجهيز هذا الصاروخ الباليستي بأنظمة توجيه
بالقصور الذاتي و الأقمار الصناعية



يمكن ان ينطلق كل صاروخ بشكل مستقل كما يمكن إعادة توجيه الصاروخ أثناء الطيران هذا يسمح بإشراك الأهداف المتحركة الصاروخ الباليستي الصيني يعتبر من الصواريخ الدقيقة وتبلغ نسبة الخطأ لديه حوالي 30 - 45 متر



وبحسب ما ورد يحتوي الصاروخ الصيني على إجراءات مضادة مدمجة وهو قادر على التهرب من أنظمة الدفاع الجوي
على الأرجح أنه في المرحلة النهائية من الأستهداف يقوم بالمناورة بشكل مفرط
وفي بعض الحالات ، يمكن استخدام هذا الصاروخ الباليستي كبديل للقصف الدقيق



السمة الفريدة لمركبة الإطلاق M20 هي أنه يمكنها أيضا حمل صواريخ أخرى وهي متوافقة
مع صواريخ كروز
CX-1 وصواريخ باليستية SY-400 وصواريخ الراجمات A-100 و A-200



يتم تشغيل مركبة الإطلاق M20 من قبل طاقم مكون من 4 أفراد ويستغرق إطلاق كلا الصاروخين حوالي 15 دقيقة
أو حوالي
5 دقائق عندما يكون النظام في أعلى درجات الاستعداد
ويمكن إطلاق الصاروخ الثاني في غضون حوالي دقيقة بعد الصاروخ الأول



يتم تشغيل الشاحنة Wanshan WS2400 بمحرك ديزل Deutz بقوة 517 حصان وبسرعة 75 كم/س بنطاق 650 كم
وتتمتع الشاحنة بحركة جيدة عبر التضاريس والطرق المختلفة ويمكن أن تعمل على
الطرق الوعرة





تتكون بطارية M20 من 6 قاذفات صواريخ ، و 6 مركبات إعادة تحميل بصواريخ احتياطية
ومركبة قيادة على أساس هيكل خاص بعجلات
6 × 6



النسخ والأصدارات :



DF-12 هو نسخة محسنة من M20 وبحسب ما ورد اعتمدته القوات المسلحة الصينية بشكل رسمي
ولأنه نسخة للجيش الصيني فإنه لا يتبع
قيود MTCR لذلك يحتوي على خزان وقود أكبر ويبلغ مداه حوالي 400-600 كم
على الرغم من أن هذا النطاق قصير جدًا مقارنة بالصواريخ البالستية الأخرى في الصين ، يمكن أن يصل DF-12
إلى جميع المناطق في تايوان وهو قادر على حمل رؤوس نووية وتبلغ نسبة الخطأ لديه حوالي 5-10 أمتار


النظام Khan هو نسخة تركية مصنعة بترخيص من M20 قامت تركيا خلال السنوات الأخيرة بعدة محاولات لشراء
صواريخ باليستية قصيرة المدى
من دول الناتو لكن الناتو أدان هذه المشتريات المحتملة ،
مما دفع تركيا إلى
البحث عن الصواريخ من الدول غير الأعضاء في الناتو وإنتاجها محليا


KN-23 هو صاروخ باليستي قصير المدى من كوريا الشمالية مركبة الإطلاق الخاصة بها تشبه مركبة صاروخ إسكندر الروسي ،
ولكن على الأرجح أن هذا الصاروخ الباليستي تم تطويره أيضا
بمساعدة الصين


المنتدى العربي للدفاع والتسليح

الله يعطيك العافية على هذا الموضوع الشيق .
* ملاحظة أنه يتفوق عل الإسكندر التصديري بإستطاعته تحميل صاروخين بدلا من 1 كما في الإسكندر ذو النسخة التصديرية .
** القطريين لم يغيروا نوع المعدة الحاملة للنظام كالإستعانة بنموذج غربي .
*** الامارات و الأردن والمغرب أتوقع الحصول عليه بناءا عل حوزتهم لسلسلة AR2 الصاروخية .

ولأنه نسخة للجيش الصيني فإنه لا يتبع قيود MTCR لذلك يحتوي على خزان وقود أكبر ويبلغ مداه حوالي 400-600 كم

اليس الذي مداه 600 كم هو DF15


حيث يبلغ طول الصاروخ 9 امتار و قطره متر ووزنه 6500 كيلو جرام

DF12 أقصى مدى له هو 400 كم؟

حسب معلوماتي وربما اكون مخطئ

اليس الذي مداه 600 كم هو DF15

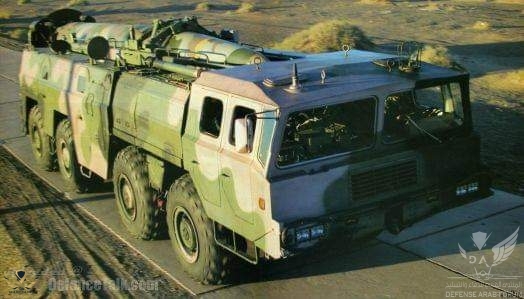

مشاهدة المرفق 248298
حيث يبلغ طول الصاروخ 9 امتار و قطره متر ووزنه 6500 كيلو جرام

DF12 أقصى مدى له هو 400 كم؟

حسب معلوماتي وربما اكون مخطئ
لا اخي لست مخطئ بل ملاحظة يجب احترامها وشكرا لك للتوضيح للمشاهدين
DF-12 النسخة المعدة للجيش الصيني تمتلك مدى يفوق الـــ 420 كم
الأرقام المطروحة مجرد توقعات من المحللين وانا وضعت حسب مصدري من 400 الى 600 كم



فقط اقرأ النص كامل هنا



ولما تقتنيه قطر. هل مداه بالنسبه لها قادر علي الوصول الي إيران مثلا!!!!؟؟؟
او حتي يصل الي اسراءيل !!؟؟؟
كل دوله تقتني سلاح ما يكون موجه الي أعداء محتملين. من هم الأعداء المحتملين لقطر علي بوعد ٣٠٠ كم ؟؟

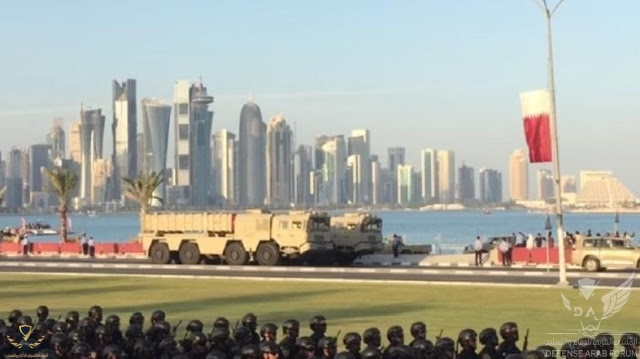

SY-400 القطري


sy-400 qatar.jpg

ولما تقتنيه قطر. هل مداه بالنسبه لها قادر علي الوصول الي إيران مثلا!!!!؟؟؟
او حتي يصل الي اسراءيل !!؟؟؟
كل دوله تقتني سلاح ما يكون موجه الي أعداء محتملين. من هم الأعداء المحتملين لقطر علي بوعد ٣٠٠ كم ؟؟

القيصريه

على فكرة أخي الكريم في عام 2017 لما ظهرت أنباء تعاقد قطر عل النظام كان الكلام عل (الأسم DF 12) ربما القصد عل النسخة التصديرية .
صحيح المقصود النسخة التصديرية واختيار ممتاز من القطريين صراحة

التعديل الأخير:
سوق شعبي في مدينه الهفوف كان القطريين يتسوقون منه بكثرة قبل المقاطعه ?
لا بجد يعني. الاستعانة بالصواريخ التكتيكيه لابد وان يكون لهدف معين مش اقتناء وخلاص
ممن تقلق قطر في محيط ال ٣٠٠ كم يعني!!؟؟
شيء غريب الصراحه.
عموما هذه نظرتهم وهم احرار فيها يا أوزون ولكن اذا اقتنو بقي صواريخ باليستيه فالتكن بماديات كبيره وخلاص.

M20 هو صاروخ باليستي صيني قصير المدى تم تطويره خصيصا للتصدير وتم تصميم هذا السلاح على غرار الروسي
( إسكندر ) ويتم اقتراحه كبديل ومع ذلك يستخدم M20 الصيني صواريخ في حاويات وهو بشكل عام نظام أكثر تنوعًا
يمكن لمركبة الإطلاق أن تحمل أيضا الصواريخ المضادة للسفن و الصواريخ المدفعية

مشاهدة المرفق 248255

تم تصدير M20 إلى قطر كما تستخدم تركيا نسخة من نظام الصواريخ البالستي هذا
ويوجد خطط لإنتاج صاروخ
M20 في بيلاروسيا

مشاهدة المرفق 248260

M20 هو نظام متنقل على الطرق المختلفة ويعتمد على هيكل 8 × 8 تحمل مركبة الإطلاق حاويتين
وتم استخدام هيكلين مختلفين بما في ذلك هيكل WS2400 ذو العجلات الخاصة

مشاهدة المرفق 248286

يبلغ مداه الأقصى 280 كم ويستطيع حمل رأس حربي بوزن 480 كيلوجرام
تم تصميم M20 خصيصًا ليكون أقل من نطاق 300 كم وحمولة 500 كجم من أجل التغلب على قيود التصدير
وهو يحمل الصواريخ التقليدية شديدة الانفجار ، والعنقودية , وخارقة التحصينات

مشاهدة المرفق 248256

يمكن أن يحمل رؤوس نووية و كيميائية ولكن هذه الميزة لا يتم توفيرها لعملاء التصدير
تم تجهيز هذا الصاروخ الباليستي بأنظمة توجيه
بالقصور الذاتي و الأقمار الصناعية

مشاهدة المرفق 248258

يمكن ان ينطلق كل صاروخ بشكل مستقل كما يمكن إعادة توجيه الصاروخ أثناء الطيران هذا يسمح بإشراك الأهداف المتحركة الصاروخ الباليستي الصيني يعتبر من الصواريخ الدقيقة وتبلغ نسبة الخطأ لديه حوالي 30 - 45 متر

مشاهدة المرفق 248257

وبحسب ما ورد يحتوي الصاروخ الصيني على إجراءات مضادة مدمجة وهو قادر على التهرب من أنظمة الدفاع الجوي
على الأرجح أنه في المرحلة النهائية من الأستهداف يقوم بالمناورة بشكل مفرط
وفي بعض الحالات ، يمكن استخدام هذا الصاروخ الباليستي كبديل للقصف الدقيق

مشاهدة المرفق 248254

السمة الفريدة لمركبة الإطلاق M20 هي أنه يمكنها أيضا حمل صواريخ أخرى وهي متوافقة
مع صواريخ كروز
CX-1 وصواريخ باليستية SY-400 وصواريخ الراجمات A-100 و A-200

مشاهدة المرفق 248259

يتم تشغيل مركبة الإطلاق M20 من قبل طاقم مكون من 4 أفراد ويستغرق إطلاق كلا الصاروخين حوالي 15 دقيقة
أو حوالي
5 دقائق عندما يكون النظام في أعلى درجات الاستعداد
ويمكن إطلاق الصاروخ الثاني في غضون حوالي دقيقة بعد الصاروخ الأول

مشاهدة المرفق 248261

يتم تشغيل الشاحنة Wanshan WS2400 بمحرك ديزل Deutz بقوة 517 حصان وبسرعة 75 كم/س بنطاق 650 كم
وتتمتع الشاحنة بحركة جيدة عبر التضاريس والطرق المختلفة ويمكن أن تعمل على
الطرق الوعرة





تتكون بطارية M20 من 6 قاذفات صواريخ ، و 6 مركبات إعادة تحميل بصواريخ احتياطية
ومركبة قيادة على أساس هيكل خاص بعجلات
6 × 6



النسخ والأصدارات :



DF-12 هو نسخة محسنة من M20 وبحسب ما ورد اعتمدته القوات المسلحة الصينية بشكل رسمي
ولأنه نسخة للجيش الصيني فإنه لا يتبع
قيود MTCR لذلك يحتوي على خزان وقود أكبر ويبلغ مداه حوالي 400-600 كم
على الرغم من أن هذا النطاق قصير جدًا مقارنة بالصواريخ البالستية الأخرى في الصين ، يمكن أن يصل DF-12
إلى جميع المناطق في تايوان وهو قادر على حمل رؤوس نووية وتبلغ نسبة الخطأ لديه حوالي 5-10 أمتار


النظام Khan هو نسخة تركية مصنعة بترخيص من M20 قامت تركيا خلال السنوات الأخيرة بعدة محاولات لشراء
صواريخ باليستية قصيرة المدى
من دول الناتو لكن الناتو أدان هذه المشتريات المحتملة ،
مما دفع تركيا إلى
البحث عن الصواريخ من الدول غير الأعضاء في الناتو وإنتاجها محليا


KN-23 هو صاروخ باليستي قصير المدى من كوريا الشمالية مركبة الإطلاق الخاصة بها تشبه مركبة صاروخ إسكندر الروسي ،
ولكن على الأرجح أن هذا الصاروخ الباليستي تم تطويره أيضا
بمساعدة الصين


المنتدى العربي للدفاع والتسليح

لتصحيح البورا او الخان صاروخ ترمي بسرامة مع بلاروسيا(يوحد في معدات بلاروسيا)
اما الصاروخ الذي صنع مع الصين هو j-600

لتصحيح البورا او الخان صاروخ ترمي بسرامة مع بلاروسيا(يوحد في معدات بلاروسيا)
اما الصاروخ الذي صنع مع الصين هو j-600




علاقة تركيا مع بيلاروسيا هي الشاحنة فقط الحاملة للنظام ( MZKT-7909 ) !
اما الصاروخ فهو
M20 الصيني المصنع برخصة في تركيا


والمصادر البيلاروسية تقول ان نظام
(خان التركي) الذي يعمل على الشاحنة البيلاروسية ( MZKT-7909 )
هو اساسآ النظام الصيني M20 المصنع برخصة في تركيا


The Khan is essentially a Turkish license-produced version of the Chinese M20 tactical missile system






علاقة تركيا مع بيلاروسيا هي الشاحنة فقط الحاملة للنظام ( MZKT-7909 ) !
اما الصاروخ فهو
M20 الصيني المصنع برخصة في تركيا


والمصادر البيلاروسية تقول ان نظام
(خان التركي) الذي يعمل على الشاحنة البيلاروسية ( MZKT-7909 )
هو اساسآ النظام الصيني M20 المصنع برخصة في تركيا


The Khan is essentially a Turkish license-produced version of the Chinese M20 tactical missile system

مع غياب الشفافية لدى دول معسكر الشرقي (سابقا) تصبح معظم هو المعلومات تكهنات بلا دليل قطعي

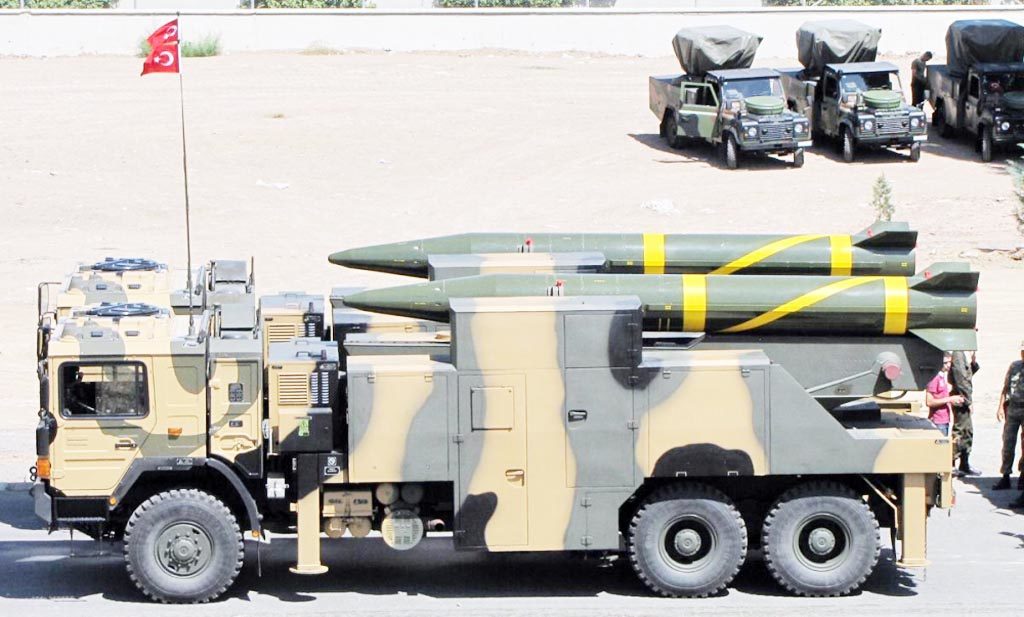

ولكن انظر هذا صاروخ خان(بورا)



وهذا صاروخ جي ٦٠٠تي



على كل قد تكون انت المحق ولكن كما اسلفت لا يوحد شفافية ربما يكون صيني او ان تركيا صنعت نسختها الخاصة بلا الصين مع بعض القصع البلاروسيا
مع العلم روكستان تركيا متطورة في مجال الصواريخ صلبة الوقود

لا بجد يعني. الاستعانة بالصواريخ التكتيكيه لابد وان يكون لهدف معين مش اقتناء وخلاص
ممن تقلق قطر في محيط ال ٣٠٠ كم يعني!!؟؟
شيء غريب الصراحه.
عموما هذه نظرتهم وهم احرار فيها يا أوزون ولكن اذا اقتنو بقي صواريخ باليستيه فالتكن بماديات كبيره وخلاص.

شراء قطر للاسلحه لادخل له باي نظره تكتيكيه او استراتيجية

فما الفائدة في الجمع بين مقاتلات رافال و تايفون و اف 15؟ واحده من هذه المقاتلات تكفي بعدد جيد

الامر ينطبق على شراء صواريخ طويله المدى هم حلفاء لايران و استخدامه ضد السعودية انتحار

دوله بمساحة صغيره وعدد مواطنيين قليل و تشتري اسلحة من الصين و روسيا و تركيا و ايطاليا و فرنسا و ألمانيا و بريطانيا و امريكا ولا يوحد لديها عدد كافي من الأفراد لتشغيل كل هذه الأسلحة

في رأي بديل ممتاز للاسكندر لو روسيا امتنعت عن تصديره الا لحلفاء مقربين

دقته ممتازة ورأسه الحربي ذو حمولة جيدة

شراء قطر للاسلحه لادخل له باي نظره تكتيكيه او استراتيجية

فما الفائدة في الجمع بين مقاتلات رافال و تايفون و اف 15؟ واحده من هذه المقاتلات تكفي بعدد جيد

الامر ينطبق على شراء صواريخ طويله المدى هم حلفاء لايران و استخدامه ضد السعودية انتحار

دوله بمساحة صغيره وعدد مواطنيين قليل و تشتري اسلحة من الصين و روسيا و تركيا و ايطاليا و فرنسا و ألمانيا و بريطانيا و امريكا ولا يوحد لديها عدد كافي من الأفراد لتشغيل كل هذه الأسلحة


امتلاك لاجل الامتلاك فقط

280 كلم لا تكفي للوصول لأي مدينة ايرانية
ولاتكفي حتي للوصول الي ابوظبي او دبي او الرياض

هي فقط تستطيع الوصول للبحرين والدمام

فهو سلاح صفر فائدة عملياتية بالنسبة لهم

امتلاك لاجل الامتلاك فقط

280 كلم لا تكفي للوصول لأي مدينة ايرانية
ولاتكفي حتي للوصول الي ابوظبي او دبي او الرياض

هي فقط تستطيع الوصول للبحرين والدمام

فهو سلاح صفر فائدة عملياتية بالنسبة لهم
ليس لاجل الامتلاك فقط
دعنا لا ندخل العاطفة او سياسية وليكون نقاش عسكري تفني بقدرات السلاح وخصائصه

لنبداء
في حرب القرب استخدمت روسيا الاسكندر لتحيد كتائب مدرعة اوكرانية اي ب مثل هذه الصواريخ يمكنك تحيد خطر فرق مدرعة للعدو تزيد باضعاف على قوتك .
