المدفع DANA M1 CZ هو نسخة مطورة من المدفع DANA الذي اعتمدته تشيكوسلوفاكيا في عام 1981.
حاليا مدفع DANA
القديم في الخدمة مع جمهورية التشيك وسلوفاكيا وجورجيا وبولندا وليبيا

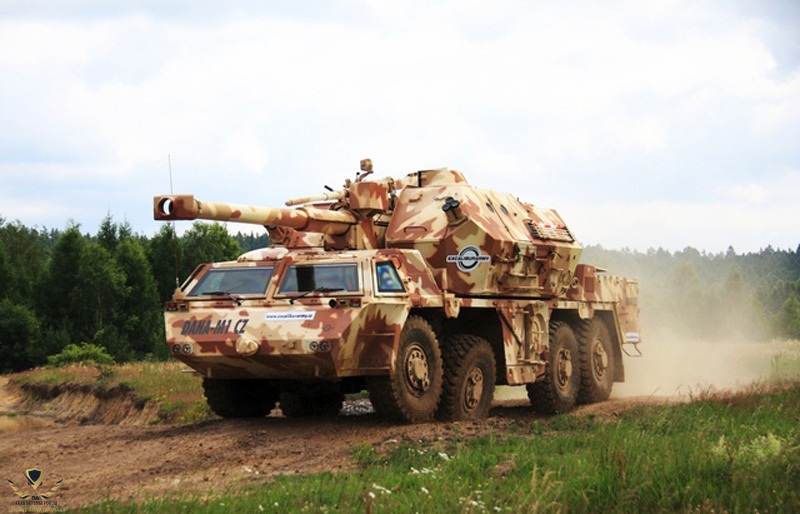

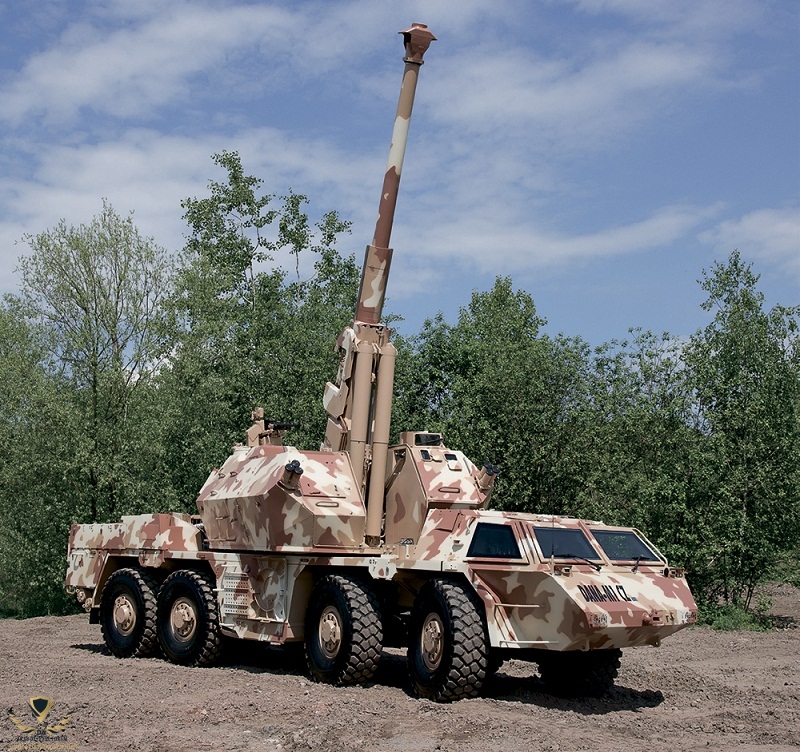

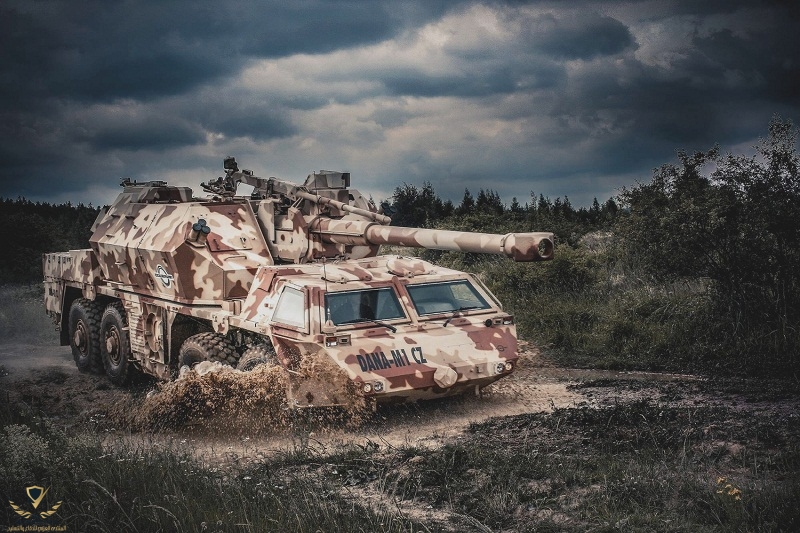

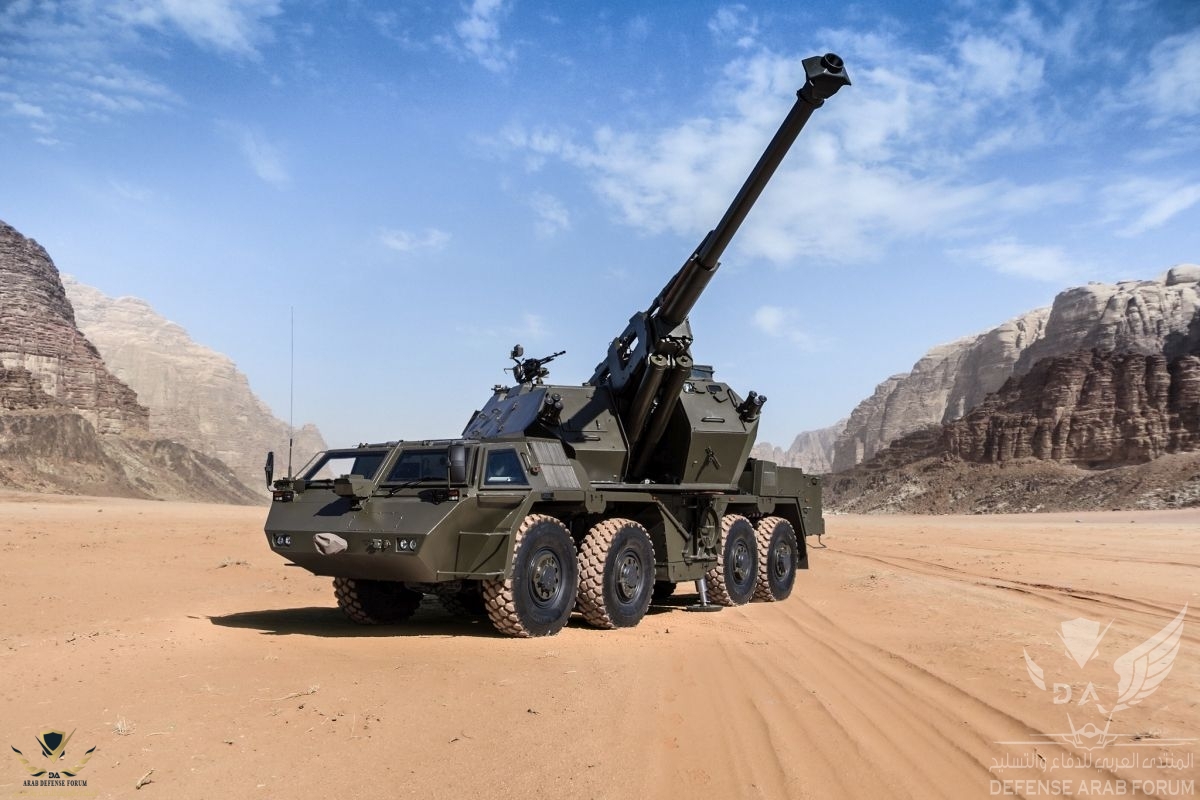

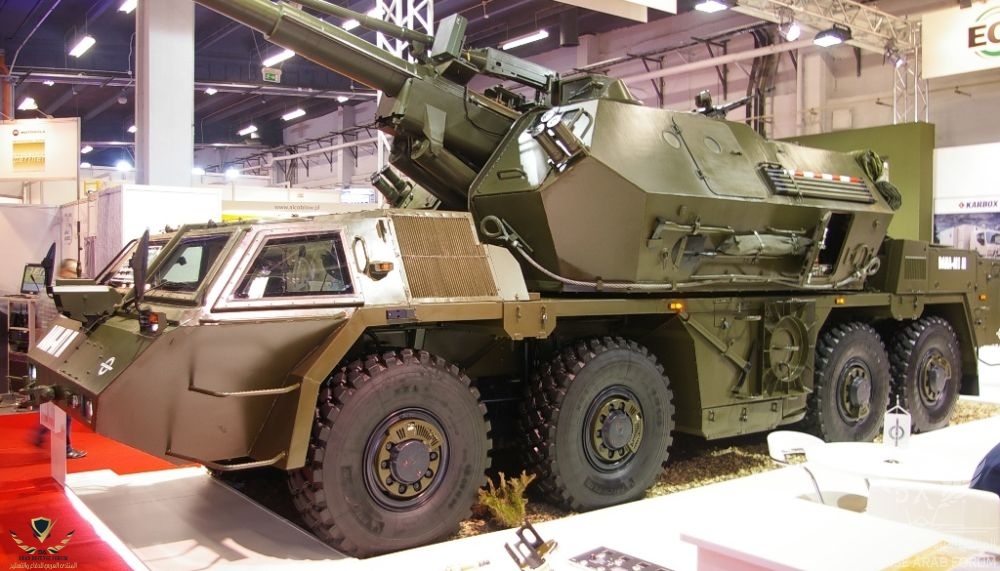

تم تطوير المدفع الجديد DANA M1 CZ بواسطة Excalibur Army وتم الانتهاء من أول نموذج في عام 2011.



يحتوي على هيكل معدل وهو مزود بمحرك جديد ونظام جديد لمكافحة الحرائق
ووسائل مساعدة جديدة للملاحة وكاميرات لتحسين رؤية السائق
( امامية وخلفية ) .

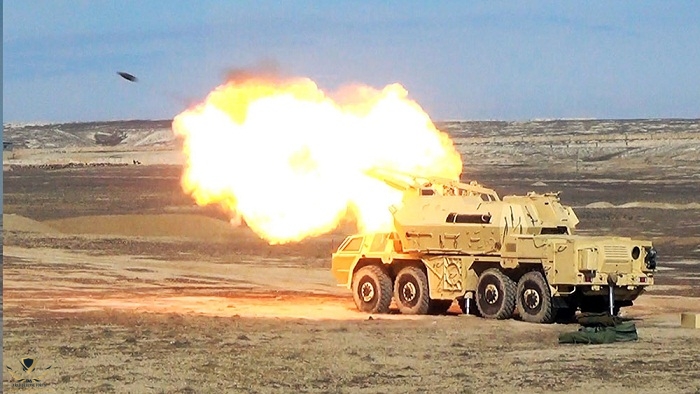

تم تصدير نظام المدفعية التشيكي هذا إلى أذربيجان ، على الرغم من حظر الأسلحة المفروض على أذربيجان.

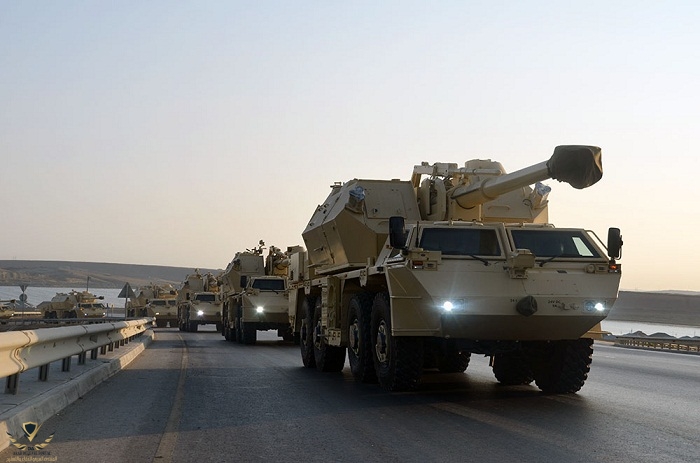

تم الكشف عن المدفع الأذربيجاني لأول مرة ودخل الخدمة في
عام 2017.



يستخدم المدفع ثلاثة أنواع رئيسية من الذخيرة بما في ذلك قذائف قياسية شديدة الانفجار وقذائف شديدة الانفجار طويلة المدى وقذائف شديدة الانفجار مضادة للدبابات لإطلاق النار المباشر على الأهداف المدرعة

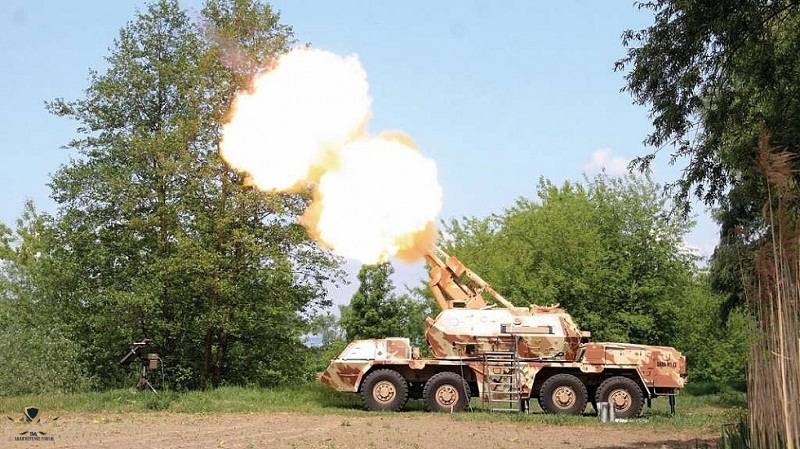

المدفع قادر على إطلاق النار بشكل مباشر وغير مباشر كما انه مزود بأداة تحميل تلقائية يتم تغذية المدفعية
بالذخائر تلقائيا ويحمل

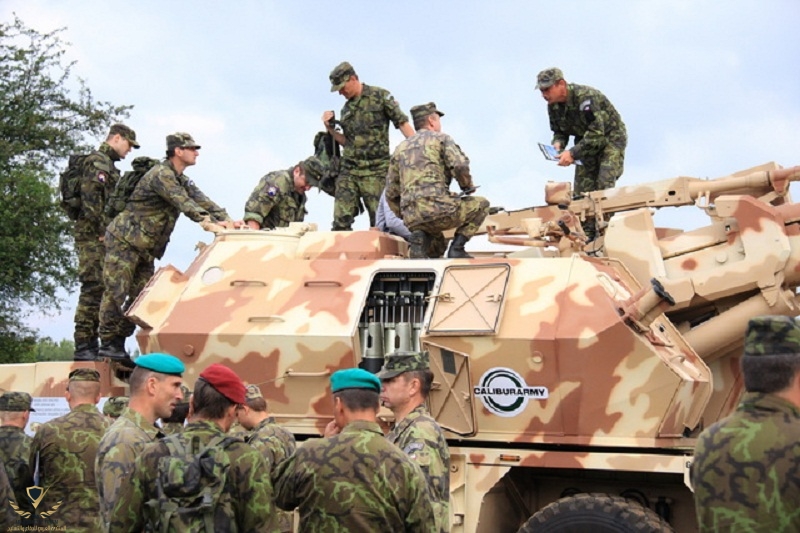

60 قذيفة يتم تخزين 36 قذيفة في برج الـ( autoloader )



يحمل أيضا مدفع رشاش 12.7 ملم مثبت على السقف للدفاع عن النفس كما ان المقصورة مدرعة وتوفر الحماية للطاقم
من شظايا نيران الأسلحة الصغيرة وقذائف المدفعية ويتم تشغيل المدفع من قبل طاقم مكون من
5 افراد .



يعمل النظام M1 CZ بمحرك Tatar T3-930-52 مطور بالشحن التوربيني ومبرد بالهواء بقوة 355 حصان بسرعة 80 كم/س
وبنطاق
600 كم المركبة مزودة بنظام تضخم مركزي للإطارات ولديها قدرة جيدة للتنقل على التضاريس بأنواعها المختلفة .



عادة ما يتم دعم بطارية DANA M1 CZ بواسطة مركبة للقيادة وعربات للإمداد بالذخيرة.
ومع ذلك ، إذا لزم الأمر ، يمكن للنظام التشيكي ان
يعمل منفرد.




معلومات عامة :
البلد الـمـصنـع : جمهورية التشيك
مدى الأطلاق : 18.7 - 25.5 كم
الوزن : 29 طن

-------------------------------------------------------------
( المنتدى العربي للدفاع والتسليح )

مبدع ?
كم يحتاج النظام ليكون جاهز للأطلاق
كمان استغرب من عدد الطاقم 5 افراد لنظام يذخر اتوماتيكيا؟

كم يحتاج النظام ليكون جاهز للأطلاق
يحتاج دقيقة واحدة فقط

بالمناسبة يتم اطلاق القذائف اتوماتيكيآ او يدويآ في حالات الطوارئ
