Radar Cross Section
او المقطع العرضي الراداري




ال RCS المقطع العرضي للرادار هو مقياس لقدرة الهدف
على عكس إشارات الرادار في اتجاه مستقبل الرادار ،
أي مقياس لنسبة كثافة الانتثار الخلفي في اتجاه الرادار (من الهدف) إلى كثافة الطاقة التي يتم اعتراضها
من قبل الهدف. نظرًا لتوزيع الطاقة على شكل كروي، يمكن أن يستقبل الرادار جزءًا صغيرًا (² r ضرب 4π ) من هذه الطاقة


و يقاس بالمتر مربع و يعتمد على العديد من العوامل
يتعلق ال RCS اساسا بشكل الجسم وطول الموجة
، أو بالأحرى على نسبة الأبعاد الهيكلية للجسم و إلى طول الموجة.
اذا انعكست كل طاقة الرادار في كل الاتجاهات فان المقطع العرضي الراداري
سيكون مساوي للمساحة المبسطة للهدف
لكن في الواقع لا تنعكس كل الطاقة في كل الاتجاهات بل يتم امتصاص بعضها
و لا تنتشر بأشكال مختلفة حسم تفاصيل الاجسام المعرضة لطاقة الرادار






تقييم المقطع الراداري للمقاتلات يعتمد على 4 عوامل
1- الشكل الجيومتري العام للمقاتلة و الاضافات الخارجية
2- اتجاه شعاع الرادار
3- تردد مرسلات الرادار
4- طلاء المقاتلة

الشبحية تعتمد اساسا على تحسين كل من العاملين 1 و 4

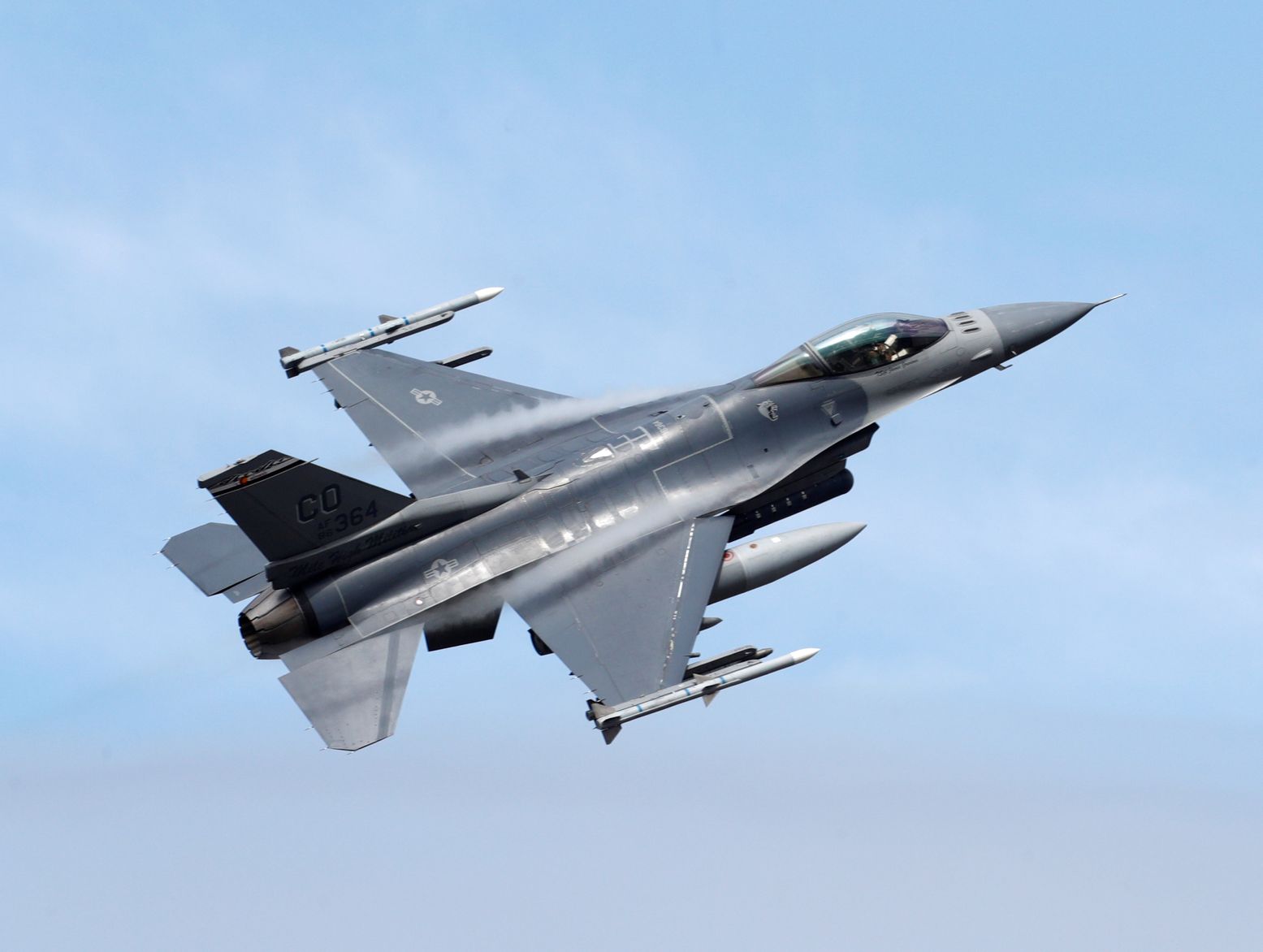

الامريكيون طورو طلاء خاص للمقاتلات (F15X/F16Viper) من اجل تقليل ال RCS
الخاص بها



كيف يتم حساب ال RCS



يتم قياس البصمة حسب العلاقة التالية




بحيث

σ تمثل قابلية الهدف على عكس إشارات الرادار في اتجاه مستقبل الرادار و يعبر عنها ب m²

St تمثل كثافة الطاقة التي يتم اعتراضها من قبل الهدف يعبر عنها ب W/m²

Sr تمثل كثافة القدرة المتناثرة في المسافة r يعبر عنها بال W/m²



المقطع العرضي الراداري لبضع مقاتلات





يلاحظ ان المقطع الراداري للاف22 و البي2 هو اصغر من مقطع حشرة


معلومة اضافية

- مدى كشف الرادارات يعتمد اساسا على نوعية الهدف الذي تتعامل معه و نوعية الرادار نفسه
مثلا حينما يقول الروس بان الاس400 لديه مدى 400 كلم فهذا لا يعني ان اي شيء سيدخل هذا المدى ستتمكن المنظومة من اسقاطه
بل الامر يعتمد على ال RCS الخاص بالهدف فمثلا الاف22 بمقطع اقل من حشرة فمن الوارد جدا و من المنطقي ان لا تكتشفه المنظومة نهائيا






PEN & SHIELD

وَلَسَوْفَ يُعْطِيكَ رَبُّكَ فَتَرْضَىٰ ✍
عضو مميز
إنضم
16 يوليو 2018
المشاركات
8,131
التفاعلات
37,660 366
الدولة
Saudi Arabia
الموضوع راح يكون مجزرة يا خيل الله اركبي ??


نسر الاطلس

عضو مميز
إنضم
15 يوليو 2009
المشاركات
8,579
التفاعلات
20,684 32
اضحكني بعض النوابغ بخصوص موضوع فيلسوف عصره ونسى مقطع طائرات شرقية كبرج ايفل

اما سو 27 = برج خليفة


Serbouti

عضو مميز
إنضم
20 أبريل 2013
المشاركات
3,343
التفاعلات
14,708 130
الدولة
Morocco
موضوع جميل جدا وبه معلومات قيمة قل نظيرها بالمنتدى هذه الايام
فهو ليس قص لصق لصورة وتحتها كلام فارغ


juba_dz

عضو
إنضم
8 مارس 2019
المشاركات
2,319
التفاعلات
5,943 15
الدولة
Algeria
مقال جميل ٫ لكن اتمنى وضع المصدر اولا للمقاطع و مقاييسها ٫ ثانيا المقاطع حسب علمي تختلف ولا توجد معلومات دقيقه جدا او حتى حاسمة حولها ٫ ثالثا بخصوص المنظومات الروسيه عندما تقول يمكن جدا ان لاتكتشفها كيف اسقط الصرب فخر الصناعة الامريكية بصاروخ عتيق ولاتخبرني انه خلل في الطائرة ؟

إنضم
9 يناير 2020
المشاركات
390
التفاعلات
680
الدولة
Algeria
لم تقم بإضافة أي شيء ...الفضيحة أن أف 18 الأمريكية بمقطع 1 متر مربع أقفلت عليها العتيقة ميغ 21 المصرية في مناورات النجم الساطع..!

إنضم
10 فبراير 2020
المشاركات
2,179
التفاعلات
3,873 26
الدولة
Russian Federation
مقال جميل ٫ لكن اتمنى وضع المصدر اولا للمقاطع و مقاييسها ٫ ثانيا المقاطع حسب علمي تختلف ولا توجد معلومات دقيقه جدا او حتى حاسمة حولها ٫ ثالثا بخصوص المنظومات الروسيه عندما تقول يمكن جدا ان لاتكتشفها كيف اسقط الصرب فخر الصناعة الامريكية بصاروخ عتيق ولاتخبرني انه خلل في الطائرة ؟
سياتيك احد فلاسفة السلاح الامريكي ويقولك ان الرادار الروسي اكتشف اف ١١٧ لما انفتحت فوهه القنابل ... وكان من صنع اف ١١٧ كان انسان غبي لم يحسب لهذه الثغرة ... هذا بالاساس اذا وافقنا على هذه الفرضية ... المهم ان اف ١١٧ اخرجت من الخدمة قبل حتى انتهاء نصف عمرها الزمني ... ذهبت الى مزبلة التاريخ

إنضم
9 يناير 2020
المشاركات
390
التفاعلات
680
الدولة
Algeria
- مدى كشف الرادارات يعتمد اساسا على نوعية الهدف الذي تتعامل معه و نوعية الرادار نفسه
مثلا حينما يقول الروس بان الاس400 لديه مدى 400 كلم فهذا لا يعني ان اي شيء سيدخل هذا المدى ستتمكن المنظومة من اسقاطه
بل الامر يعتمد على ال RCS الخاص بالهدف فمثلا الاف22 بمقطع اقل من حشرة فمن الوارد جدا و من المنطقي ان لا تكتشفه المنظومة نهائيا
مدى ردار أس 400 هو 600 كلم وليس 400 كلم التي هي مدى الصاروخ .


Serbouti

عضو مميز
إنضم
20 أبريل 2013
المشاركات
3,343
التفاعلات
14,708 130
الدولة
Morocco
السؤال الذي شغل فلاسفة المنتدى : هل الطلاء السحري يخفف من البصمة الرادارية للاف ١٦ ؟
انت تردد هذا الكلام كأنك اكتشفت سر ما بينما أنت تضع نفسك في موقف محرج للغاية !!!!! لأنك لا تفهم ماهو طلاء RAM ولا طريقة عمله ولا شيء !!!!!
احسن لك لا تكرر هذا الكلام لأنك تصبح مضحك جدا


ATLAS_FALCON

عضو مميز
إنضم
25 أغسطس 2016
المشاركات
9,838
التفاعلات
38,381 78
الدولة
Morocco
السؤال الذي شغل فلاسفة المنتدى : هل الطلاء السحري يخفف من البصمة الرادارية للاف ١٦ ؟
الجواب هو نعم

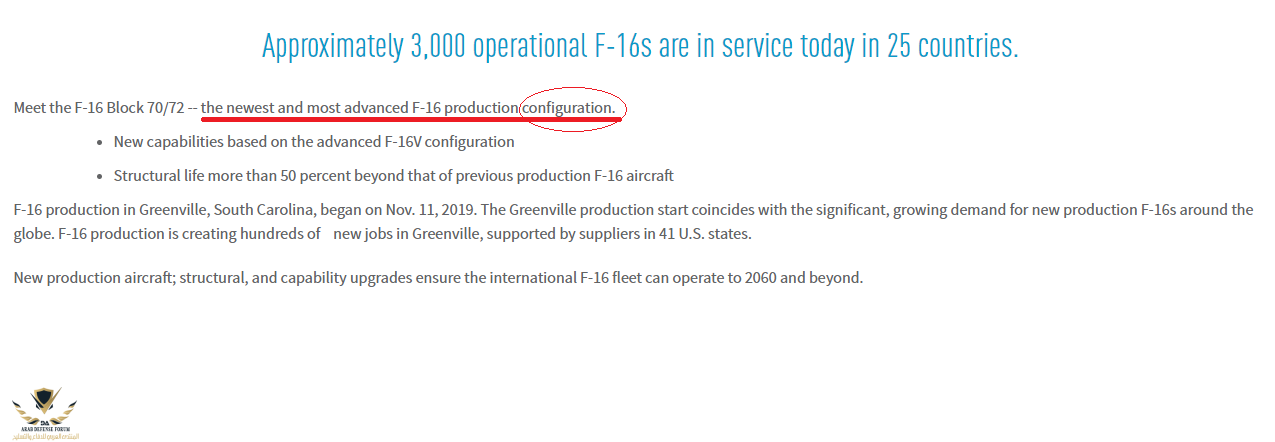

الطلاء يتطلى به الاف16 الامريكية و الاصدار الاخير فايبر و كذلك الاف15 اكس
مصدر من ناشيونال انتريست




ATLAS_FALCON

عضو مميز
إنضم
25 أغسطس 2016
المشاركات
9,838
التفاعلات
38,381 78
الدولة
Morocco
نفس القصة مع الصوفا الصهيونية ايضا كيف اسقطت رغم الطلاء السحري ؟
ربما سيقل مدى الكشف بالنسبة للانظمة الحديثة لكن يبقى حاسم و ستلجآ الطائرات هذه الى ان تهاجم من خارج النطاق لهذه المنظومات و هذا اصلا يسهل عملية اسقاط صواريخهم و ابطال هذه الهجمات او تحتمي بالطيران المدني كما يفعلون في سوريا ؟
الساحة السورية مدرسة خصبة للتعلم في هذا الموضوع بطبيعة الحال للمحايد الذي يرى بعين محايدة الذي يحدث في سوريا
المرجوا عدم افساد الموضوع بالاكاذيب

الصوفا لم تطلى بما تسمونه "الطلاء السحري" لان من سيستعمله هم الامريكيون و زبناء الفايبر
كالبحرين و المغرب ...




ATLAS_FALCON

عضو مميز
إنضم
25 أغسطس 2016
المشاركات
9,838
التفاعلات
38,381 78
الدولة
Morocco
مدى ردار أس 400 هو 600 كلم وليس 400 كلم التي هي مدى الصاروخ .
اتكلم على المدى الفعال للمنظومة

اعد قراءت ما كتبته
"الاس400 لديه مدى 400 كلم فهذا لا يعني ان اي شيء سيدخل هذا المدى ستتمكن المنظومة من اسقاطه"

لم اتحدث عن مدى رادار الكشف 91N6E بل عن المدى الفعال الذي يقول الروس بان المنظومة تبلغه
و الذي يقدر ب250 ميل


juba_dz

عضو
إنضم
8 مارس 2019
المشاركات
2,319
التفاعلات
5,943 15
الدولة
Algeria
الد
المرجوا عدم افساد الموضوع بالاكاذيب

الصوفا لم تطلى بما تسمونه "الطلاء السحري" لان من سيستعمله هم الامريكيون و زبناء الفايبر
كالبحرين و المغرب ...


ممكن مصدر ان النسخة فايبر احسن من النسخة الصهيونية المطعمة بتكنولوجيا الله وحدو يعلم بيها


ATLAS_FALCON

عضو مميز
إنضم
25 أغسطس 2016
المشاركات
9,838
التفاعلات
38,381 78
الدولة
Morocco

ATLAS_FALCON

عضو مميز
إنضم
25 أغسطس 2016
المشاركات
9,838
التفاعلات
38,381 78
الدولة
Morocco
:LOL: :LOL: :LOL: :LOL:
لماذا اصلا نتحدث عن الاف16 ؟
الم يلحظ احدكم بصمة السو27 ؟


BERKUT_SU

خـــــبراء المنتـــــدى
إنضم
14 يناير 2008
المشاركات
19,731
التفاعلات
45,961 25
الدولة
Jordan
Radar Cross Section
او المقطع العرضي الراداري




ال RCS المقطع العرضي للرادار هو مقياس لقدرة الهدف
على عكس إشارات الرادار في اتجاه مستقبل الرادار ،
أي مقياس لنسبة كثافة الانتثار الخلفي في اتجاه الرادار (من الهدف) إلى كثافة الطاقة التي يتم اعتراضها
من قبل الهدف. نظرًا لتوزيع الطاقة على شكل كروي، يمكن أن يستقبل الرادار جزءًا صغيرًا (² r ضرب 4π ) من هذه الطاقة


و يقاس بالمتر مربع و يعتمد على العديد من العوامل
يتعلق ال RCS اساسا بشكل الجسم وطول الموجة
، أو بالأحرى على نسبة الأبعاد الهيكلية للجسم و إلى طول الموجة.
اذا انعكست كل طاقة الرادار في كل الاتجاهات فان المقطع العرضي الراداري
سيكون مساوي للمساحة المبسطة للهدف
لكن في الواقع لا تنعكس كل الطاقة في كل الاتجاهات بل يتم امتصاص بعضها
و لا تنتشر بأشكال مختلفة حسم تفاصيل الاجسام المعرضة لطاقة الرادار

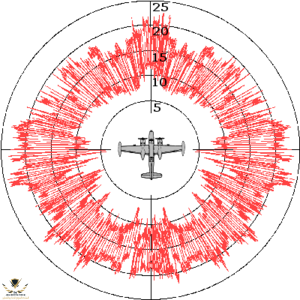

مشاهدة المرفق 234795


تقييم المقطع الراداري للمقاتلات يعتمد على 4 عوامل
1- الشكل الجيومتري العام للمقاتلة و الاضافات الخارجية
2- اتجاه شعاع الرادار
3- تردد مرسلات الرادار
4- طلاء المقاتلة

الشبحية تعتمد اساسا على تحسين كل من العاملين 1 و 4

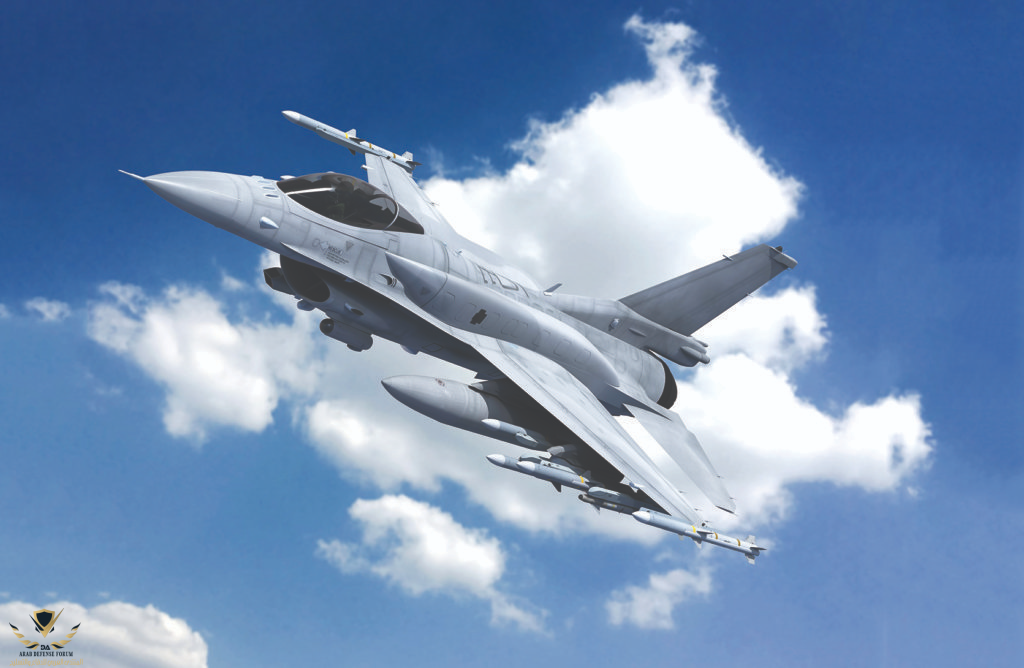

مشاهدة المرفق 234798مشاهدة المرفق 234800
الامريكيون طورو طلاء خاص للمقاتلات (F15X/F16Viper) من اجل تقليل ال RCS
الخاص بها



كيف يتم حساب ال RCS



يتم قياس البصمة حسب العلاقة التالية


مشاهدة المرفق 234785

بحيث

σ تمثل قابلية الهدف على عكس إشارات الرادار في اتجاه مستقبل الرادار و يعبر عنها ب m²

St تمثل كثافة الطاقة التي يتم اعتراضها من قبل الهدف يعبر عنها ب W/m²

Sr تمثل كثافة القدرة المتناثرة في المسافة r يعبر عنها بال W/m²

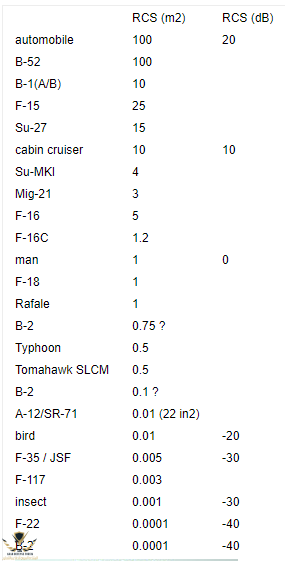

المقطع العرضي الراداري لبضع مقاتلات



مشاهدة المرفق 234780

يلاحظ ان المقطع الراداري للاف22 و البي2 هو اصغر من مقطع حشرة


معلومة اضافية

- مدى كشف الرادارات يعتمد اساسا على نوعية الهدف الذي تتعامل معه و نوعية الرادار نفسه
مثلا حينما يقول الروس بان الاس400 لديه مدى 400 كلم فهذا لا يعني ان اي شيء سيدخل هذا المدى ستتمكن المنظومة من اسقاطه
بل الامر يعتمد على ال RCS الخاص بالهدف فمثلا الاف22 بمقطع اقل من حشرة فمن الوارد جدا و من المنطقي ان لا تكتشفه المنظومة نهائيا


مشاهدة المرفق 234794مشاهدة المرفق 234793

آخر فقرة عن س٤٠٠ وف٢٢
س٤٠٠ إذا كان يكتشف هدف بمساحة ٥ متر مثلا من مسافة ٤٠٠ كم فهذا يعني أن ف٢٢ ستكتشف من مسافة أقل من ٤٠٠ ولا يعني انها لن تكتشف.. ثانيا س٤٠٠ ينظر للف٢٢ من أكثر من رادار iads لهذا مهما بلغ صغر الف٢٢ سيكون هناك رادار في مكان ما ينظر إليها من زاوية قاتلة... المقطع الراداري المذكور في الموضوع هو تخمين ويفترض رادار س باند ينظر للطائرات من الإمام لكن الحقيقة أن الرادار يمكن أن يكون في أي زاوية ٣٦٠*٣٦٠ ... الأمر الآخر هو قوة البث للمقطع.. يعني لو تواجه السو٢٧ ضد مج٢٩ أو ف١٥ ضد ف١٦ فالارجح أن الطائرة المقطع الأكبر ستنتصر لأن المقطع الراداري أمر نسبي... المقطع الراداري مهم ويحقق فرق كبير للطائرات الشبحية لكن الطائرات العادية لن تكون ابدا ذات مقطع راداري منخفض كفايه لتحسم مواجهه لأنها يجب أن تحمل بودات وصواريخ واجنحتها وذيلها سيعكسان طاقة بشكل كبير دايما من أي زاوية
