محاربة العربات الجوية غير المأهولة

منظومة جديدة لمكافحة الطائرات الصغيره
بانتظار التفاصيل الفنيه لاحقا

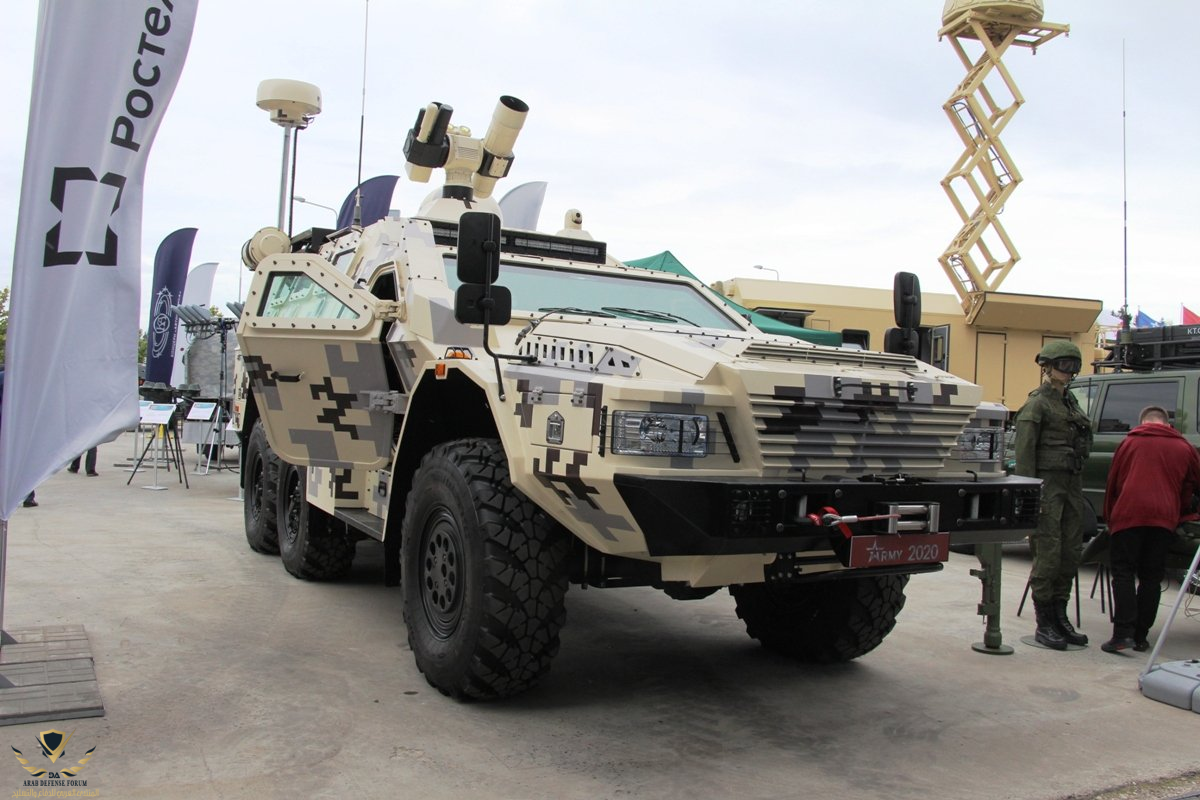

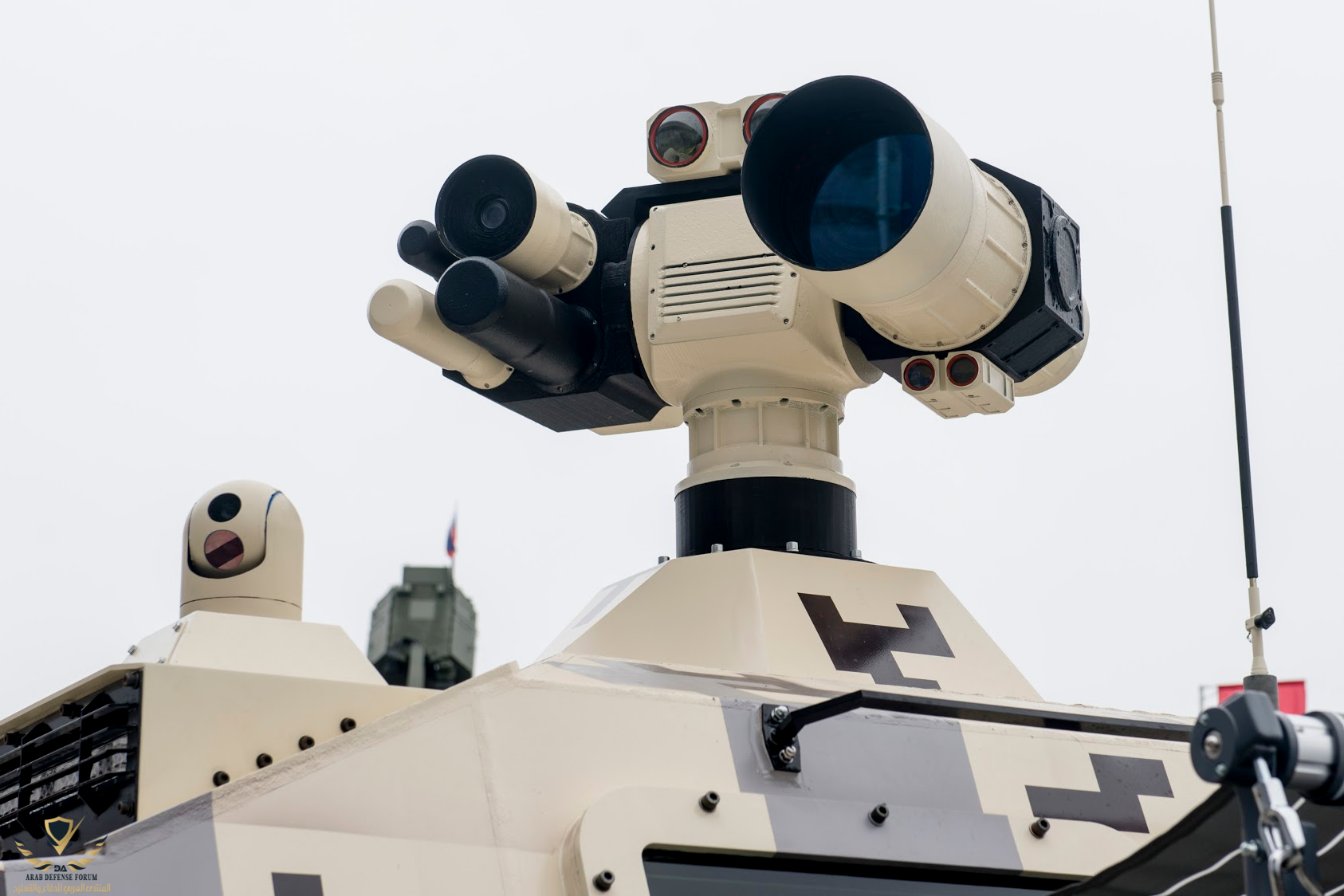

الروسية SBA-70K2 مع نظام الليزر المضاد للطائرات بدون طيار


ALKA الكهرومغناطيسي من شركة Roketsan ، لتدمير الطائرات بدون طيار باستخدام نبضة كهرومغناطيسية موجهة
تحتوي Alka على أنظمة اطلاق موجات كهرومغناطيسية و أشعة ليزر و تشويش إشارات.

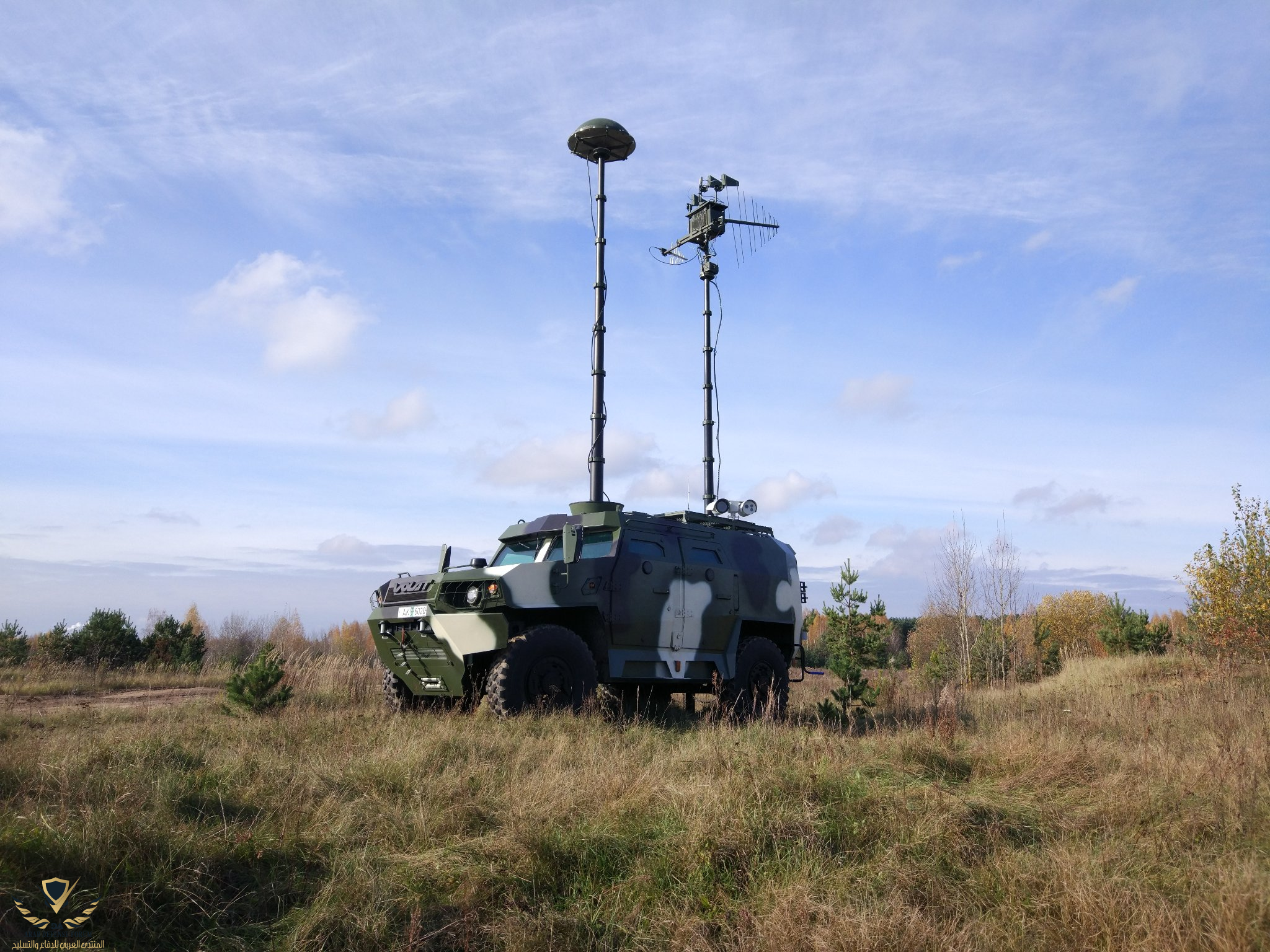

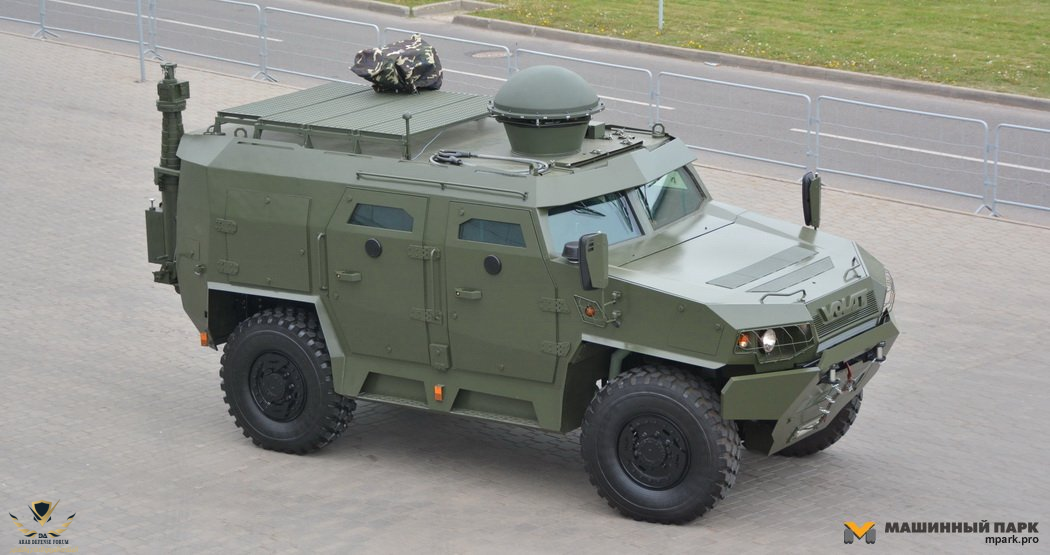

محطة الحرب الإلكترونية البيلاروسية "Groza-S" المضادة للطائرات بدون طيار

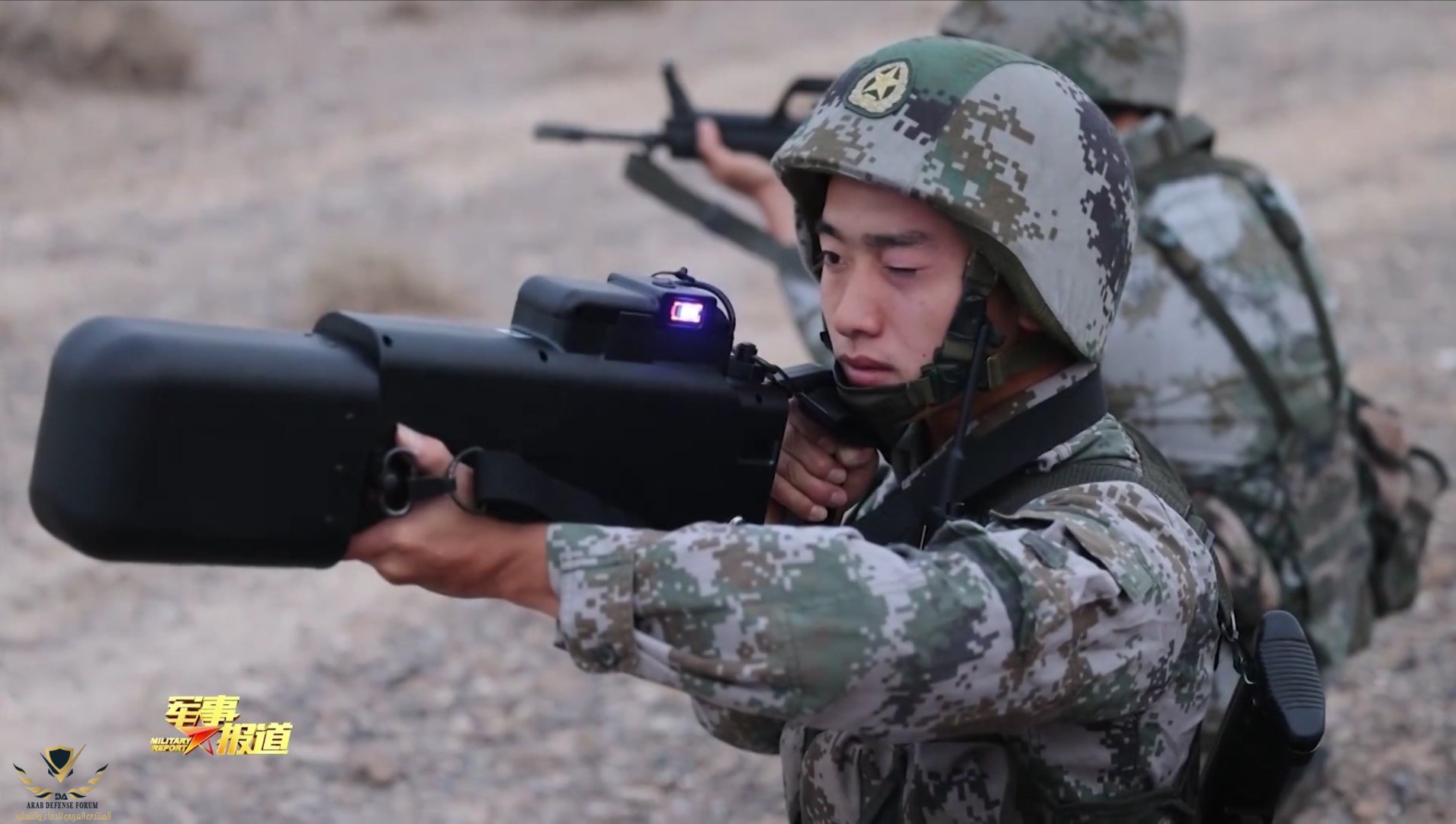

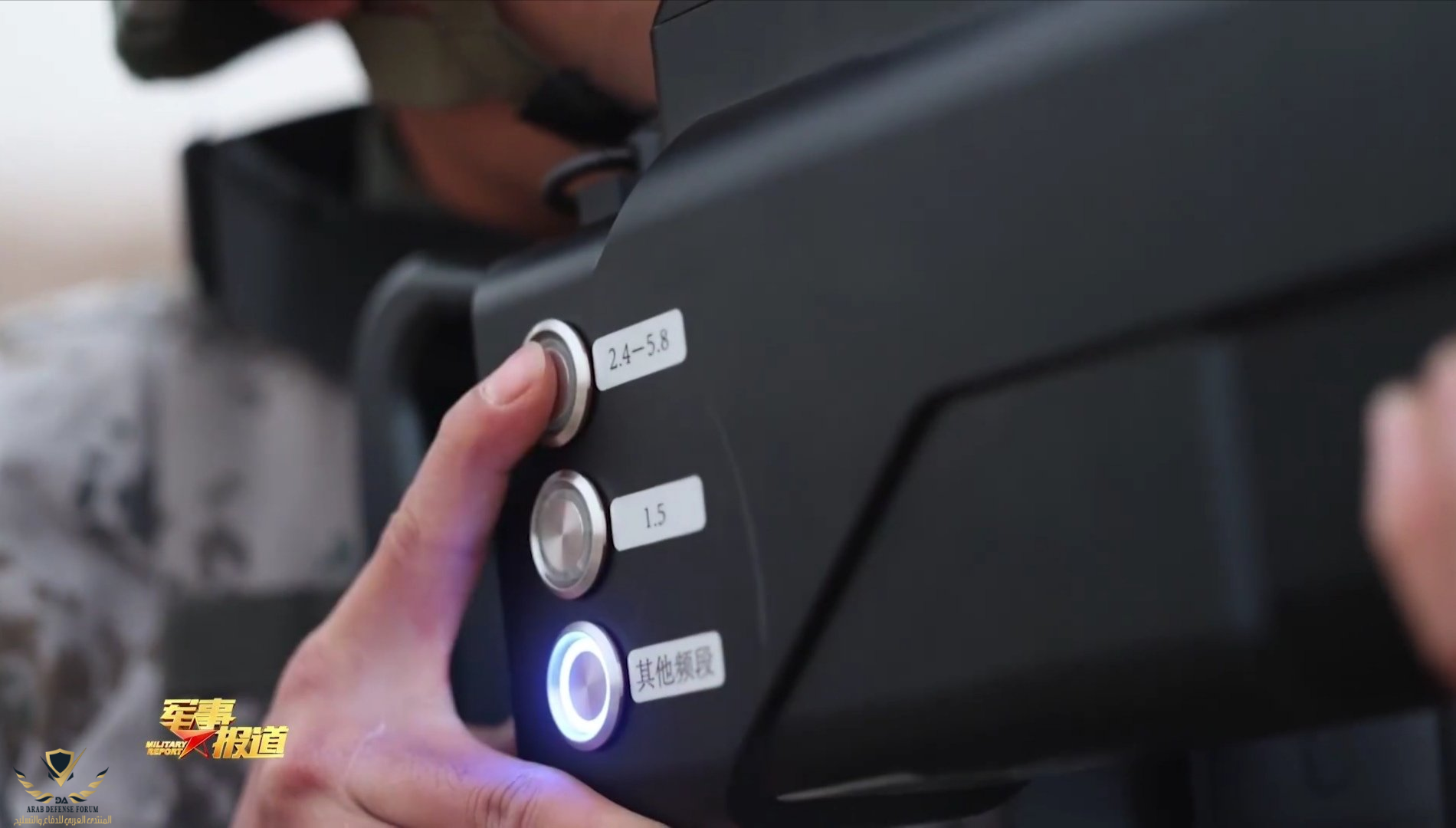

بنادق صينية مضادة للدرونات الصغيرة




حقق رادار Doruk 2D نتائج عالية في الاختبارات حيث نجح Doruk 2D في اكتشاف وتتبع درون DJI Phantom 4 القادمة من مسافة 7000 متر.
تم تصدير الرادار لكوريا الجنوبية





أحدى أوجه المخاطر للمركبات الجوية غير المأهوله
حجم صغير مع مقذوف متفجر قد يسبب خسائر مهوله إذا وقع على هدف حساس .

الصورة من اليمن حيث تمت السيطره على درون حوثي في أحدى الجبهات

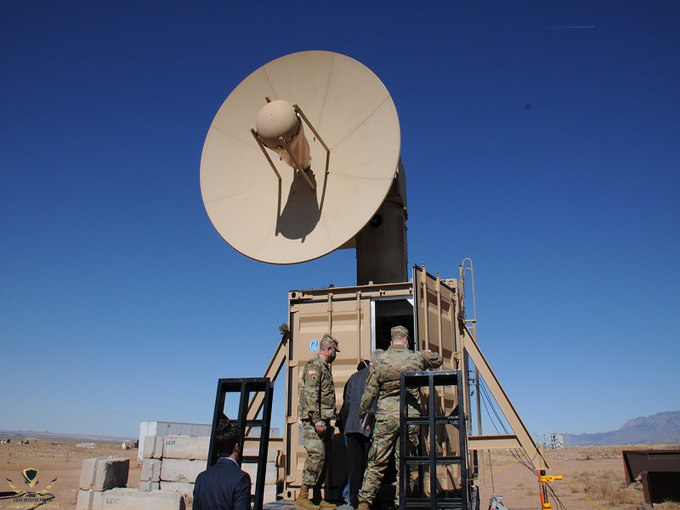

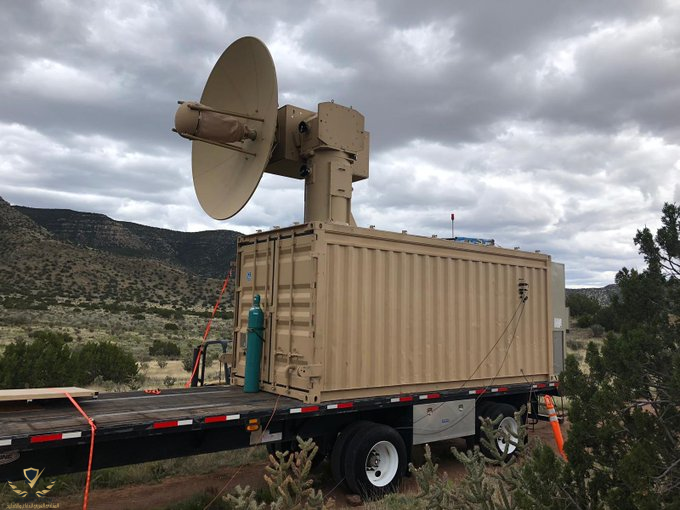

أجرى مختبر أبحاث القوات الجوية اختبارات تقييم تشغيلية مضادة للطائرات بدون طيار باستخدام جهاز الميكروويف عالي الطاقة THOR

وأجريت التقييمات في قاعدة Kirtland الجوية

تم تطوير السلاح الكهرومغناطيسي من قبل مديرية الطاقة الموجهة التابعة لقوات الدفاع الأمريكية ويوفر دفاعًا "غير حركي" لصد أهداف متعددة.
بمجرد تحديد الهدف تستخدم THOR معدات ميكروويف عالية الطاقة لإحداث تأثير إلكتروني مضاد حيث يتم تفريغها في لحظة واحدة مع تأثير فوري. باستخدام حزمة مركزة من الطاقة .
يمكن لـ THOR تعطيل عدة طائرات بدون طيار في منطقة هدف واسعه في نفس الوقت مما يمنح القواعد الجوية حلًا سريعًا وتكلفة منخفضة لصد طائرات بدون طيار المعادية .

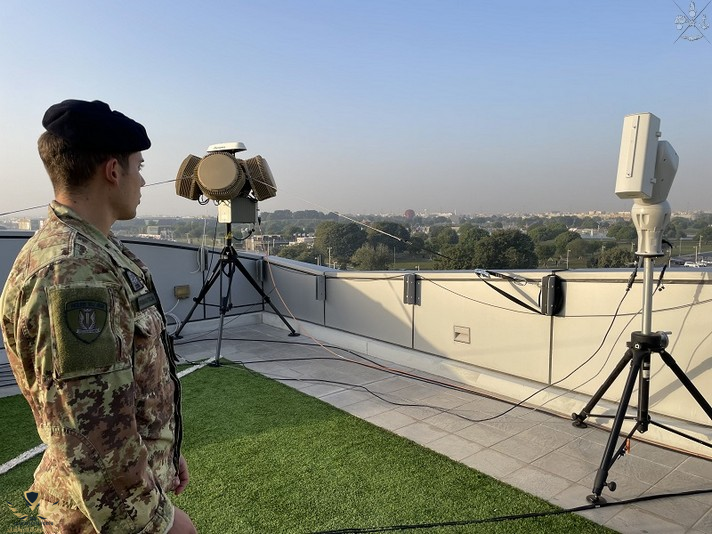

أستغلت إيطالياً كأس العرب في قطر وجربت نظام ADRIAN المضاد للمركبات الجوية الصغيرة

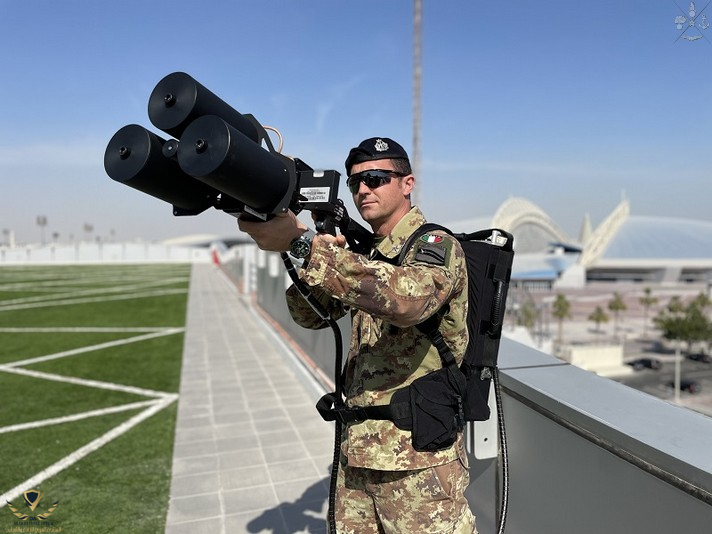

ونشرت عناصر ببنادق CPM DJI120 مضادة للدرون طوال فتره البطولة المشاركة الإيطالية هدفت لتأمين منطقة الملاعب من أي مخاطر

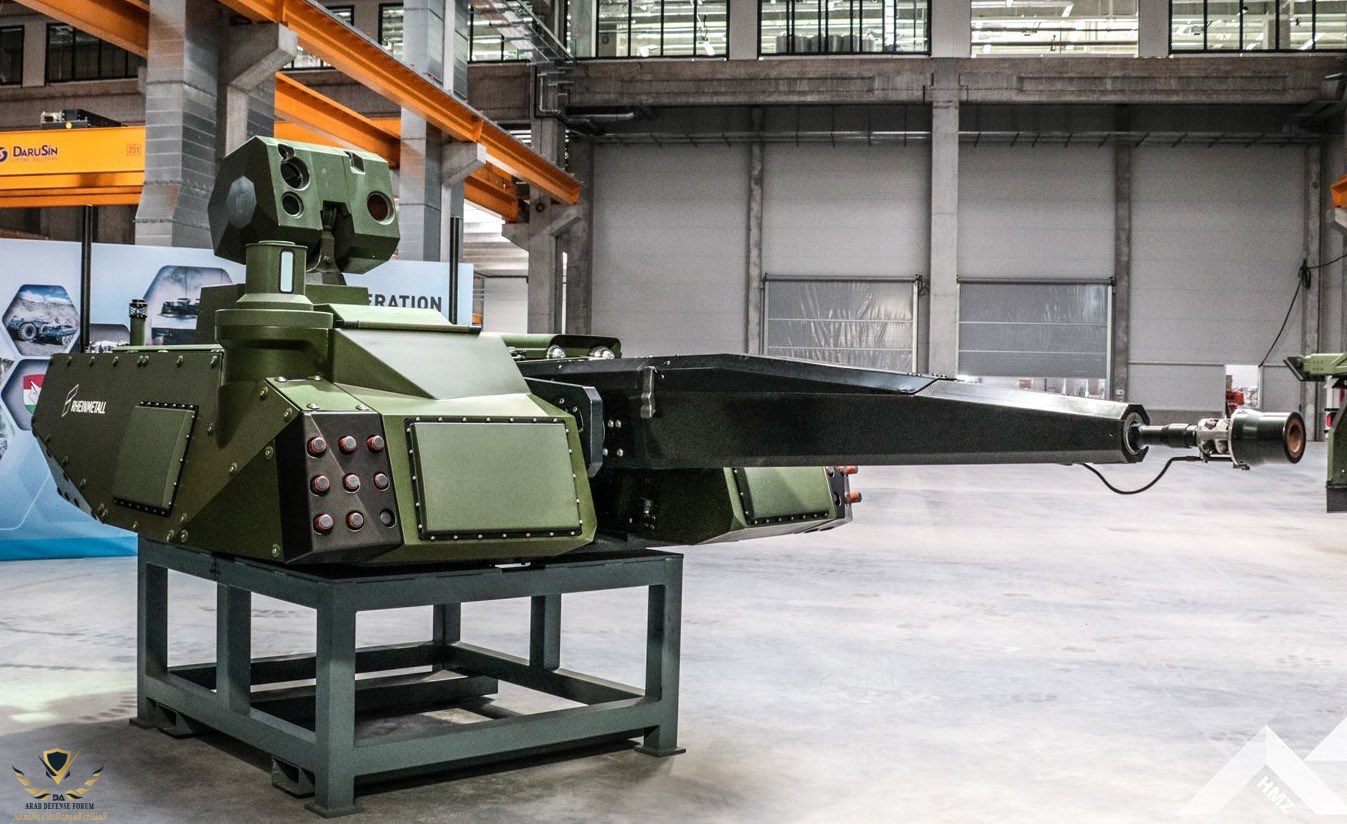

نظام SkyRanger SHORAD من RheinmetallAG

لا يزال قيد التطوير. مع مدفع ناري سريع 30x173 ملم ، ذخيرة تقارب جوي ، وصواريخ أرض-جو ، نظام مضاد للطائرات ، CRAM ، و CUAV

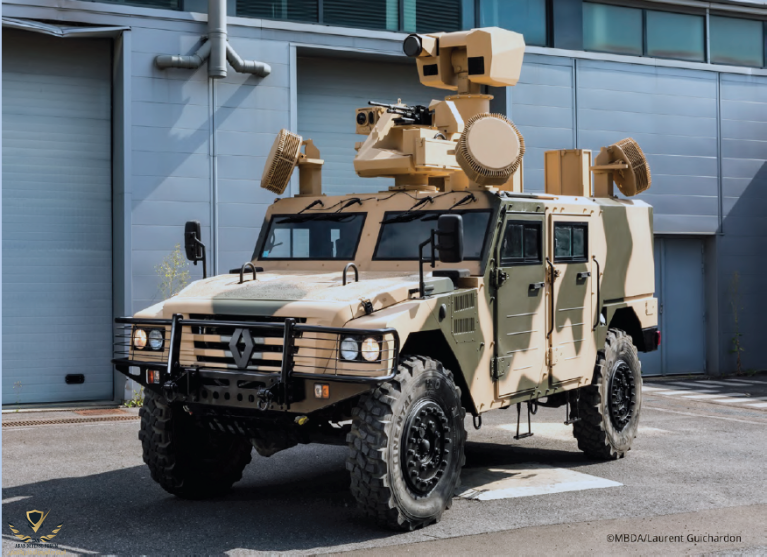

نظام سلاح الليزر الفرنسي HELMA-P المضاد للطائرات بدون طيار على مركبات Sherpa


يطلق على عمليات محاربة العربات الجوية غير المأهولة اسم counter-UAS او C-UAS اي

Counter-Unmanned Aircraft Systems


تعتمد أنظمة C-UAS المختلفة على مجموعة متنوعة من التقنيات لاكتشاف و / أو اعتراض الطائرات بدون طيار. في هذه المشاركة سنتطرق الى
طرق الكشف والمنع الرئيسية المستخدمة المتوفرة حاليًا في السوق :


أنظمة الكشف والتتبع

Detection and Tracking Systems

الرادار
يكتشف وجود طائرة صغيرة بدون طيار من خلال توقيع الرادار الخاص بهم ، والذي يتم إنشاؤه
عندما تواجه الطائرة نبضات RF المنبعثة من عنصر الكشف .هذه الأنظمة في كثير من الأحيان تستخدم الخوارزميات للتمييز بين الطائرات بدون طيار والأجسام الصغيرة الأخرى التي تحلق على ارتفاع منخفض مثل الطيور.
الترددات الراديوية (RF)
تحدد وجود الطائرات بدون طيار عن طريق البحث عن الترددات التي تستخدم لتوجيه معظم الطائرات بدون طيار.
تقوم الخوارزميات باختيار وتحديد جغرافيًا موقع الأجهزة التي تعمل ببث الترددات الراديوية في المنطقة.
الانظمة الالكتروبصرية (EO)
تكتشف الطائرات بدون طيار بناءً على توقيعها المرئي.
الأشعة تحت الحمراء (IR)
تكتشف الطائرات بدون طيار بناءً على توقيعها الحراري.
الصوت
تكتشف الطائرات بدون طيار من خلال التعرف على الأصوات الفريدة التي تنتجها محركاتها.تعتمد الأنظمة الصوتية على مكتبة من الأصوات التي تنتجها الطائرات بدون طيار المعروفة ، والتي يتم مطابقتها بعد ذلك مع الأصوات المكتشفة في بيئة التشغيل.
مستشعرات مختلفة مجمعة
تدمج العديد من الأنظمة مجموعة متنوعة من أنواع المستشعرات المختلفة من أجل توفير تصميم أكثر قوة.على سبيل المثال ، قد يشتمل النظام على مستشعر صوتي اضافة إلى جهاز بصري.
قد يكون الغرض من استخدام عناصر الاكتشاف المتعددة هو زيادة احتمالية الاكتشاف الناجح ،نظرًا لعدم وجود طريقة كشف فردية مقاومة للفشل بشكل تام.

يتبع

المنع-الحظر او التحريم :

تشويش الترددات اللاسلكية -RF Jamming-عن طريق تعطيل ارتباط التردد اللاسلكي بين الطائرة بدون طيار ومشغلها عن طريق توليد كميات كبيرة من الترددات اللاسلكي. بمجرد قطع ارتباط التردد اللاسلكي ، الذي يمكن أن يتضمن روابط WiFi ، ستنزل الطائرة بدون طيار إلى الأرض أو تبدأ مناورة " return to home العودة إلى المصدر"
التشويش على الملاحة عبر الأقمار الاصطناعية -GNSS Jamming-يتم التشويش عن طربق تعطيل رابط القمر الصناعي للطائرة بدون طيار ، مثل الارتباط عن طريق GPS أو GLONASS ، والذي يستخدم في الملاحة. عادةً ما تحوم الطائرات بدون طيار التي تفقد ارتباطها بالأقمار الصناعية في مكانها أو تهبط أو تعود إلى المصدر.
الانتحال او المحاكاة -Spoofing-نسمح هذه الطريقة يسمح للمرء بالتحكم في الطائرة المستهدفة أو تضليلها عن طريق تزويدها بوصلة اتصالات أو ارتباط زائفة ، ندرج ضمن هذه الفئة مجموعة من الإجراءات مثل الهجمات الإلكترونية ، والتلاعب بالبروتوكول ، وخداع الترددات الراديوية / GNSS).
الابهار -Dazzling-يستخدم شعاعًا ضوئيًا عالي الكثافة أو ليزرًا "لتعمية" الكاميرا في طائرة بدون طيار.
الليزريدمر الأجزاء الحيوية من هيكل الطائرة بدون طيار باستخدام الطاقة الموجهة ، مما يتسبب في تحطمها على الأرض.
ميكروويف عالي الطاقة توجيه نبضات من طاقة الميكروويف عالية الكثافة إلى الطائرة بدون طيار ، مما يؤدي إلى تعطيل الأنظمة الإلكترونية للطائرة.
الشباكمصممة لتشبك الطائرة بدون طيار المستهدفة و / أو دواراتها.
القذائف تستخدم ذخيرة عادية أو مصممة خصيصًا لتدمير الطائرات غير المأهولة.
التصادم بالطائرة بدون طيار اخرىطائرة بدون طيار مصممة لتصطدم بطائرة العدو بدون طيار.
عناصر الحظر مجمعة تستخدم عدد من أنظمة C-UAS أيضًا مجموعة من عناصر الحظر لزيادة احتمالية اعتراض ناجح. على سبيل المثال ، تحتوي العديد من أنظمة التشويش على إمكانيات تشويش التردد اللاسلكي والتشويش على نظام GNSS في نفس الحزمة. قد تستخدم أنظمة أخرى نظامًا إلكترونيًا كخط دفاع أول ونظام حركي كإجراء احتياطي.

أنواع المنصات :

منصة ارضية ثابتةأنظمة مصممة للاستخدام من أي موقع ثابت على الأرض.
منصة ارضية متحركةأنظمة مصممة ليتم تثبيتها على المركبات و / أو تشغيلها أثناء التحرك او التنقل.
محمولة باليدالأنظمة التي تم تصميمها ليتم تشغيلها بواسطة فرد واحد يدويًا. العديد من هذه الأنظمة تشبه البنادق أو غيرها من الأسلحة الصغيرة.
انظمة تعمل انطلاقا من الدروناتأنظمة مصممة ليتم تثبيتها على طائرات بدون طيار.

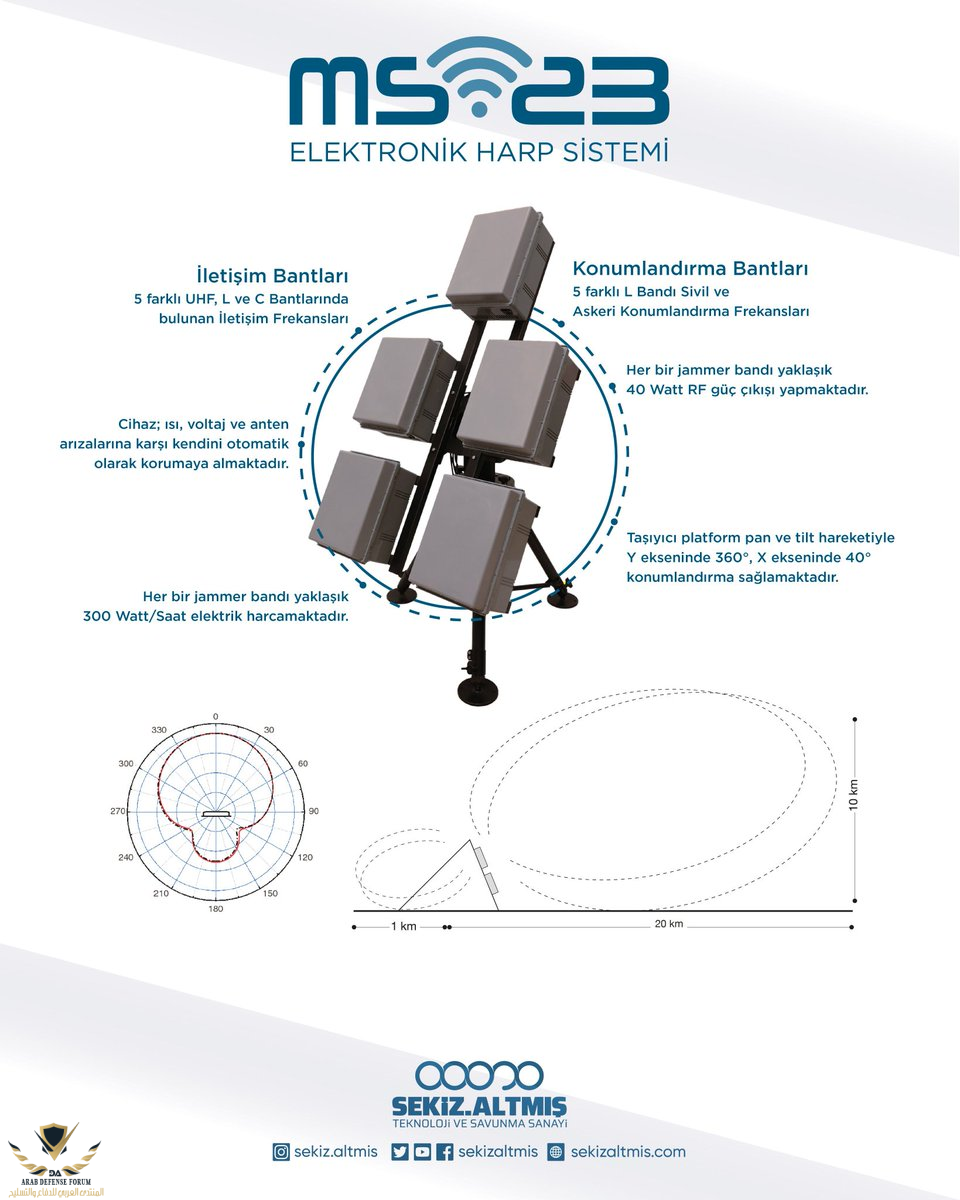

جهاز التشويش MS-23 الذي تم تطويره بواسطة sekizaltmis اجتاز جميع الاختبارات بنجاح.
يمكن أن ينتج MS-23 ضوضاء قوية على ترددات مختلفة على مدى طويل يستهدف جميع أنظمة الطيران بدون طيار


تستخدم القوات الأوكرانية بندقية التشويش والسيطرة EDM4S الليتوانيه
للسيطرة على مركبات جوية روسية تجارية DJI


ALKA الكهرومغناطيسي من شركة Roketsan ، لتدمير الطائرات بدون طيار باستخدام نبضة كهرومغناطيسية موجهة
تحتوي Alka على أنظمة اطلاق موجات كهرومغناطيسية و أشعة ليزر و تشويش إشارات.

مشاهدة المرفق 416081

تقدم برنامج الأختبار لمراحل مهمه وأنجز العديد من الفرضيات بنجاح

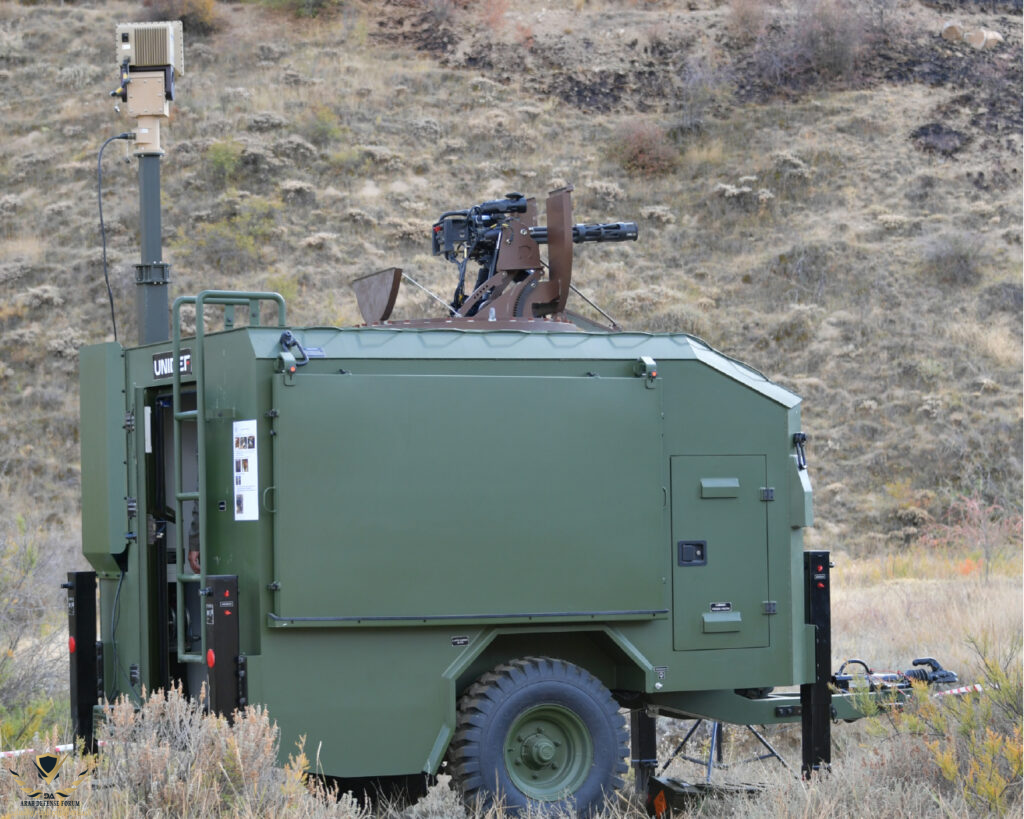

ظهر الإصدار الجديد من نظام المقطورة المسلحة الذي تم تطويره لـسلاح الجو التركي
تم تقديمه مع أنظمة الرادار / البصريات الكهربائية TRAKON (من 7.62 مم الى 30 مم). كما أنه مزود بقدرات استخدام واعتراض الطائرات بدون طيار
