SPEAR-EW and SPEAR-Glide










MBDA in the UK has disclosed details on the development of two prospective air-launched missile variants evolved from its baseline SPEAR stand-off, air to-surface developmental weapon system: SPEAR-EW (electronic warfare) and SPEAR-Glide.

كشفت MBDA بالمملكة المتحدة عن تفاصيل حول تطوير نوعين مختلفين من الصواريخ المحتملين تطلق من الجو مطورة من برنامج الستاند اوف SPEAR
جو - سطح .. الاول SPEAR-EW والثاني SPEAR-Glide

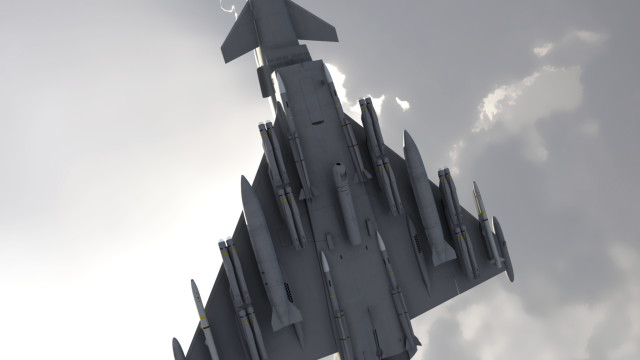

Still in its development phase, the SPEAR weapon is MBDA's solution for the UK Ministry of Defence's (MoD's) 100 kg class Selective Precision Effects At Range Capability 3 (SPEAR Cap 3) requirement. The MoD awarded MBDA a GBP411 million (USD536 million) four-year SPEAR Cap 3 Development Phase contract in March 2016 for critical design and development work to tailor the SPEAR weapon for use within the internal weapons bay of the UK Royal Air Force and Royal Navy F-35 Lightning multirole stealth aircraft. Integration of SPEAR onto the Eurofighter Typhoon is also a programme of record for the RAF.

SPEAR مازال تحت التطوير عبر شركة MBDA للقوات الجوية البريطانية ، وسيتم دمجه على الاف 35 والتايفون Eurofighter

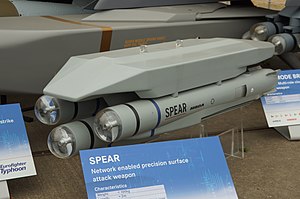

SPEAR is a long-range missile powered by a Pratt & Whitney TJ-130 turbojet engine to deliver a given range of over 140 km, according to MBDA. Designed to operate as an all-weather capability, SPEAR introduces a significant evolution of the terminal guidance seeker package developed for the Brimstone missile, featuring a combined radio frequency (RF) imaging sensor and a semi-active laser (SAL) seeker with an enhanced algorithm and processing capability that enables the missile to 'see' and record images of the target area through the RF imaging element of the seeker.

صاروخ SPEAR يعمل بواسطة محرك توربيني من صناعة Pratt & Whitney ويصل مداه الى 140 كم ، تم تصميم SPEAR لتعمل في جميع الأحوال الجوية ، ويقدم حزمة بحث وتوجيه متطورة من صاروخ Brimstone ، ويضم حساس (مستشعر) تصويري للتردد اللاسلكي (RF) وباحث ليزري شبه نشط (SAL) بالإضافة الى مُحسّن خورزميات وقدرة المعالجة التي تمكن الصاروخ من رؤية وحفظ الصور للمنطقة المستهدفة من خلال حساس التصوير RF للباحث.

Navigation is delivered through anti-jam GPS combined with a Micro-Electro-Mechanical Systems (MEMS)-based inertial measurement unit sourced from UTC Aerospace Systems. The missile also features an insensitive munition-compliant multieffects warhead - sourced from TDW - with multiple fusing options that provides a low collateral footprint and allows for tunable effects to the target; and a two-way datalink.

يشغل الصاروخ انظمة Navigation مضادة للتشويش مدمجه مع MEMS ، وراس حربي غير حساس بالاضافة الى خيارات دمج متعددة توفر بصمة منخفضة وتتيح تأثيرات قابلة لضبط الهدف ورابط بيانات ثنائي.

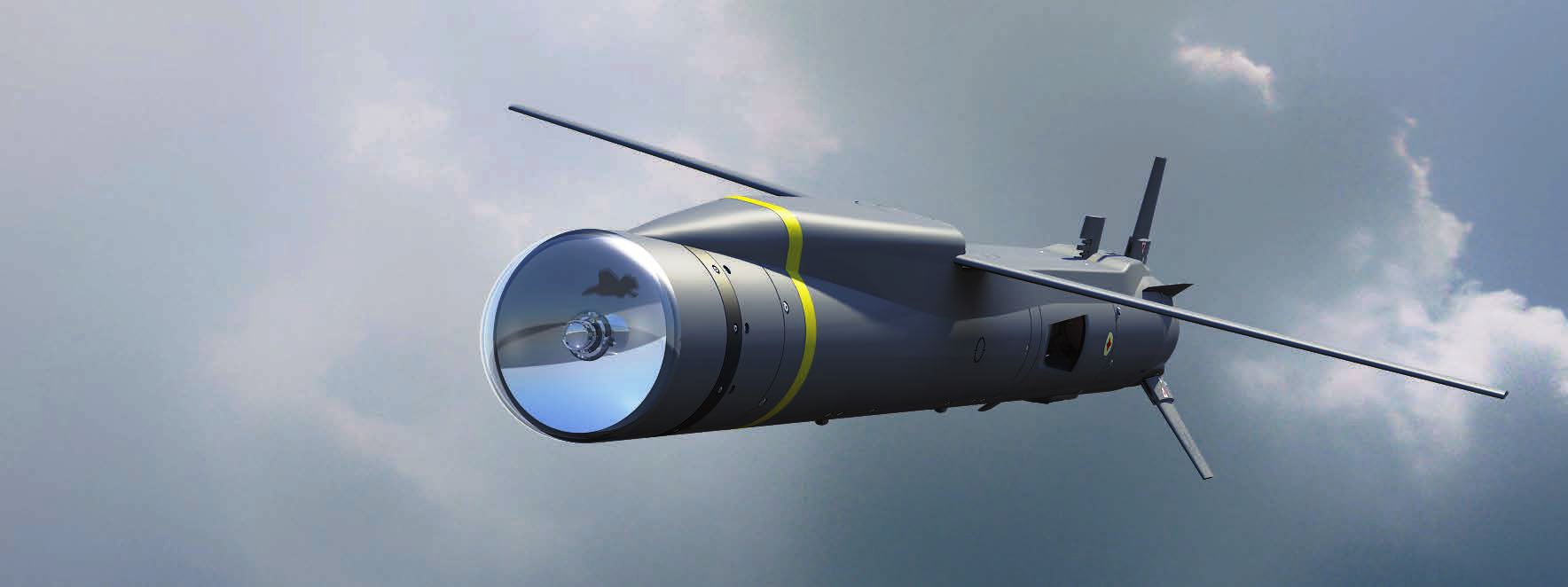

Weighing less than 100 kg and 1.8 m in length, MBDA's SPEAR solution features a circular 180 mm cross-section airframe, dorsally mounted fold-out wings (folding rearward for stowage), a revised intake arrangement with twin side inlets, and three folding tail surfaces.

يزن الصاروخ اقل من 100 كجم وطوله 1.8 متر كما ان عرض مقطعه 180 مم ومزود بأجنحة قابله للطي والتخزين وذيل ثلاثي الاسطح


الخبر من SAM 7 @Sam7 والترجمة من K @khalaf
وشكراً

شكرًا للأخ العزيز K @khalaf علي الموضوع

اعتقد ان الصاروخ بنوعيه خبر جيد للقوات الجويه السعوديه - الكويتيه و العمانيه كونهم من مشغلي التايفون

شكرًا للأخ العزيز K @khalaf علي الموضوع

اعتقد ان الصاروخ بنوعيه خبر جيد للقوات الجويه السعوديه - الكويتيه و العمانيه كونهم من مشغلي التايفون

العفو اخي اسلام.
ايضاً لقطر والامارات عبر التايفون القطرية والـ F-35 الاماراتية اذا الله كتب
يعني بالعربي ان شاء الله راح ياخذ له لفه بالخليج كله :ROFLMAO:



العفو اخي اسلام.
ايضاً لقطر والامارات عبر التايفون القطرية والـ F-35 الاماراتية اذا الله كتب
يعني بالعربي ان شاء الله راح ياخذ له لفه بالخليج كله :ROFLMAO:


نسيت التايفون القطريه
الله يعين لدي قطر كل انواع الطاءرات
اخشي منً كثره الأنواع ان ينسوا استلامها من المصنع ?
باقي آلاف ١٦ و آلاف ١٨ و كام حبه روسي و تصبح قطر معرض دولي للطاءرات

التايفون في نظري مثل الأم اللي بناتها كلهن حلوات ...
قائمة تسليح كبيرة ومتعددة ...
أتمنى الصفقة السعودية المنتظرة تكون 72 وحدة مع تصنيع جزئي محلي وصفقة تسليح معاها .

صاروخ SPEAR يعمل بواسطة محرك توربيني من صناعة TJ-130 turbojet engine Pratt & Whitney ويصل مداه الى 140 كم ، تم تصميم SPEAR لتعمل في جميع الأحوال الجوية ، ويقدم حزمة بحث وتوجيه متطورة من صاروخ Brimstone ، ويضم حساس (مستشعر) تصويري للتردد اللاسلكي (RF) وباحث ليزري شبه نشط (SAL) بالإضافة الى مُحسّن خورزميات وقدرة المعالجة التي تمكن الصاروخ من رؤية وحفظ الصور للمنطقة المستهدفة من خلال حساس التصوير RF للباحث.

محرك تشيكي pbs velka bites وليس من شركة Pratt & Whitney

صاروخ SPEAR يعمل بواسطة محرك توربيني من صناعة TJ-130 turbojet engine Pratt & Whitney ويصل مداه الى 140 كم ، تم تصميم SPEAR لتعمل في جميع الأحوال الجوية ، ويقدم حزمة بحث وتوجيه متطورة من صاروخ Brimstone ، ويضم حساس (مستشعر) تصويري للتردد اللاسلكي (RF) وباحث ليزري شبه نشط (SAL) بالإضافة الى مُحسّن خورزميات وقدرة المعالجة التي تمكن الصاروخ من رؤية وحفظ الصور للمنطقة المستهدفة من خلال حساس التصوير RF للباحث.

محرك تشيكي pbs velka bites وليس من شركة Pratt & Whitney


مرحبا الجراح .. والله حسب الرابط المدرج في الاعلى هو من Pratt & whitney
بحثت بالموقع الرسمي لـ MBDA ما لقيت معلومة ، لكن في اكثر من مصدر يؤكد انه من Pratt & Whitney

Propulsion for the Spear comes from a Pratt & Whitney TJ-150-3 turbojet, increasing the Spear’s range to more than 62 miles (100 km) and improving its performance in the end-game


مرحبا الجراح .. والله حسب الرابط المدرج في الاعلى هو من Pratt & whitney
بحثت بالموقع الرسمي لـ MBDA ما لقيت معلومة ، لكن في اكثر من مصدر يؤكد انه من Pratt & Whitney

Propulsion for the Spear comes from a Pratt & Whitney TJ-150-3 turbojet, increasing the Spear’s range to more than 62 miles (100 km) and improving its performance in the end-game






168411

يبدو

تشيكي




امريكي


التايفون في نظري مثل الأم اللي بناتها كلهن حلوات ...
قائمة تسليح كبيرة ومتعددة ...
أتمنى الصفقة السعودية المنتظرة تكون 72 وحدة مع تصنيع جزئي محلي وصفقة تسليح معاها .

البنت تطلع لامها
الترنيدو

168412

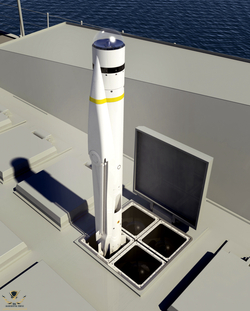

SPEAR 3 with a Mk 41 VLS





هذا مقال يرجح انه Hamilton Sundstrand TJ-150 turbojet شبيه بمحرك الـ JSOW-ER
الغريب ان الشركة التشيكية تصنع مثله بأسمها ، وهناك عدة انواع مختلفة توردها لأمريكا وأوروبا
لا اعلم اصل التقنية لمن ، ولكن الاكيد ان احدهم نقل التقنية للآخر


التعديل الأخير:

العفو اخي اسلام.
ايضاً لقطر والامارات عبر التايفون القطرية والـ F-35 الاماراتية اذا الله كتب
يعني بالعربي ان شاء الله راح ياخذ له لفه بالخليج كله :ROFLMAO:


عقبال البحرين واعتقد شراء الامارات للاف٣٥ مازال مبكر

عقبال البحرين واعتقد شراء الامارات للاف٣٥ مازال مبكر

البحرين ما عندها منصه تحمل الصاروخ ولا ما نكره .. تستاهل البحرين
