منظومة الحداه ( ALHEDAH Missile System )

[anwaralsharrad]

اظن التوجيه باسلوب
Lock-on after launch (LOAL) اصبح متيسرا للاجيال الاخيره من صواريخ الاجيال ال atgm او متعددة الاستخدامات بشكل عام، نظرا لتوفر المعالجه السريعه لبيانات الصور والفديو video/image processor والتي تعتمد IIIR seeker , triple I (باحث صوره حراريه ذكي) بشكل عام وال FOV الواسع متعدد الاطياف الحديث لها يخدمها بذلك ،،، مطابقة الصور وضربه نقاط محدده من الهدف Aim points , مثال من سقف دبابه ( تحدد مسبقا ضرب مقدمته ، برجه، ااجزء الخلفي) البحث بمنطقة الهدف، moduler design سواء software و hardware .... الخ من الميزات العديده انتقلت من مفهوم صاروخ الكروز الغالي الثمن قبل عقود من الزمن الى جميع الصورايخ الاجيال الحديثه للصواريخ متعدد الاستخدامات، فلا اعتقد انه هناك مايمنع ان يطبق بهذا الصاروخ،، يعني خطوه متقدمه على مانعرفه على الجافلين (LOBL).

أنت تخلط بين نوعين من التوجيه إستاذي، هناك توجيه حراري وهو ما تفضلت بذكره IIIR seeker، وهناك توجيه التصوير الحراري thermal imaging (كلاهما يدخل ضمن نطاق ما يسمى بالتوجيه السلبي passive homing).. الأول لا يبحث عن صورة بل يقتفي أثر البقع الساخنة hot spots لذا يطلق على البواحث من هذا النوع "الباحثين عن الحرارة" heat-seeking. هو أيضا يتبع تقنية الإطباق بعد الإطلاق وليس قبلها مثل منافسه الباحث عن الصورة الحرارية..

بشكل عام، تعمل الكثير من منظومات التوجيه السلبي الحديثة في توجيهها على التقاط الإشارة الحرارية heat signature التي يقوم باحث الأشعة تحت الحمراء في مقدمة الصاروخ بتعقبها ورصدها. حيث يتم استقبال الإشارات الصادرة عن الهدف ومن ثم تمريرها لقسم السيطرة control section في منظومة السلاح، الذي بدوره يقوم بحساب زاوية الهجوم الصحيحة واعتراض الهدف عن طريق التحكم ميكانيكياً بزعانف أو أجنحة التوجيه.

البواحث السلبية عالية الأداء في الحزم المرئية وتحت الحمراء، مع ذلك هي تميل إلى أن تكون متأثرة وحساسة sensitive إلى الإشعاع الناتج عن الهدف والخلفية المحيطة، وتحتاج في الحقيقة لمعالجة الإشارات المستلمة لتمييز الهدف.. تحياتي.



[anwaralsharrad]

يطير الصاروخ IRIS-T SLM نحو الهدف ، مسترشدا بنظام تحديد المواقع العالمي (GPS)... وعند ال teriminal stage يفتح غلاف الباحث الصوري الحراري لكي يعمل بدون gps ليبحث عن الهدف والاقفال عليه.... معلومه من مصنع الصاروخ!

باحث حراري وليس صورة حرارية.



[anwaralsharrad]

نعم ليس للصاروخ قدرة ذاتية للوصول الى الهدف دون معونه من منصة الاطلاق

سواء أكان التوجيه حراري أو بتقنية التصوير الحراري، في الحالتين لا حاجة لتدخل منصة الإطلاق !!! هذا النوع من التوجيه كما سبق وأن ذكرت إستاذي لزميلنا باحث علمي، يطلق عليه التوجيه السلبي passive homing. نمط التوجيه السلبي يتميز بكونه مستقل ولا يحتاج لمصدر توجيه خارجي external guidance. إذ يتشابه نمط التوجيه هذا مع نمط التوجيه نصف النشط في كونه يستقبل فقط الإشارات ولا يمكنه إرسالها.

الذخيرة التي تستخدم هذا النمط في التوجيه تنقسم إلى نوعين مميزين، فهي إما تعتمد على نوع من أنواع الطاقة الصادرة والمنبعثة عن ذات الهدف يلتقطها مجس السلاح الخاص (يطلق عليها مصطلح مقتفيات البقع الساخنة hot spots أو الباحثين عن الحرارة heat-seeking)، أو النوع الآخر الذي يعتمد على صورة حرارية thermal imaging للهدف يقوم باحث القذيفة باكتسابها وتخزينها في ذاكرته قبل الإطلاق أو ما يسمى بالإطباق قبل الإطلاق.



[باحث علمي]

أنت تخلط بين نوعين من التوجيه إستاذي، هناك توجيه حراري وهو ما تفضلت بذكره IIIR seeker، وهناك توجيه التصوير الحراري thermal imaging (كلاهما يدخل ضمن نطاق ما يسمى بالتوجيه السلبي passive homing).. الأول لا يبحث عن صورة بل يقتفي أثر البقع الساخنة hot spots لذا يطلق على البواحث من هذا النوع "الباحثين عن الحرارة" heat-seeking. هو أيضا يتبع تقنية الإطباق بعد الإطلاق وليس قبلها مثل منافسه الباحث عن الصورة الحرارية..

بشكل عام، تعمل الكثير من منظومات التوجيه السلبي الحديثة في توجيهها على التقاط الإشارة الحرارية heat signature التي يقوم باحث الأشعة تحت الحمراء في مقدمة الصاروخ بتعقبها ورصدها. حيث يتم استقبال الإشارات الصادرة عن الهدف ومن ثم تمريرها لقسم السيطرة control section في منظومة السلاح، الذي بدوره يقوم بحساب زاوية الهجوم الصحيحة واعتراض الهدف عن طريق التحكم ميكانيكياً بزعانف أو أجنحة التوجيه.

البواحث السلبية عالية الأداء في الحزم المرئية وتحت الحمراء، مع ذلك هي تميل إلى أن تكون متأثرة وحساسة sensitive إلى الإشعاع الناتج عن الهدف والخلفية المحيطة، وتحتاج في الحقيقة لمعالجة الإشارات المستلمة لتمييز الهدف.. تحياتي.

كلا اخي اعني ماذكرته، ان البواحث الحراريه الصوريه الذكيه IIIR Intelegent Imaging Infra-Red (IIIR)
او ماتعرف ب I3R او Smart IIR seeker هي المقصوده بالاجيال الاخيره للصواريخ المتعدده الاستعمالات وليست التقليديه IR seeker والتي اي الاخيره يسهل تضليلها بال flares لذلك الاتجاه الجديد للنوع الاول والتي انتقلت تقنية تصنيعه موخرا للاتراك والكوريين من الكروز نظرا لارتفاع سعره ومحدوديه مصنعيه بالسابق الى الصورايخ البريه متعددة الاستعمالات الجديده .... مثال صاروخ الكروز NSM النرويجي عند مهاجمته لميناء او قافلة سفن فان باحثه الحراري الذكي يبحث عن صورة الهدف المعني الحراريه IIR ولايضلل بساتر حراري او flares تلقى بجانب الهدف ... الصوره الحراريه للهدف ساعدتهم بتحديد الهدف الاثمن وحتى محدد بذاكرته الصوره اي جزء تحديدا من السفينه يهاهجم مجمع الحرب الالكترونيه او التسليح او الكابينه ... هذا هو التوجه الجديد يترك للصاروخ اختيار تمييز الهدف واختيار الاثمن ويعمم هذا الاسلوب وبقوه على مختلف انواع الصواريخ ومنها ال atgm ومتعدده الاغراض المقصوده بمحور حديثنا هنا.... ببساطه انه AI.



[باحث علمي]

سواء أكان التوجيه حراري أو بتقنية التصوير الحراري، في الحالتين لا حاجة لتدخل منصة الإطلاق !!! هذا النوع من التوجيه كما سبق وأن ذكرت إستاذي لزميلنا باحث علمي، يطلق عليه التوجيه السلبي passive homing. نمط التوجيه السلبي يتميز بكونه مستقل ولا يحتاج لمصدر توجيه خارجي external guidance. إذ يتشابه نمط التوجيه هذا مع نمط التوجيه نصف النشط في كونه يستقبل فقط الإشارات ولا يمكنه إرسالها.

الذخيرة التي تستخدم هذا النمط في التوجيه تنقسم إلى نوعين مميزين، فهي إما تعتمد على نوع من أنواع الطاقة الصادرة والمنبعثة عن ذات الهدف يلتقطها مجس السلاح الخاص (يطلق عليها مصطلح مقتفيات البقع الساخنة hot spots أو الباحثين عن الحرارة heat-seeking)، أو النوع الآخر الذي يعتمد على صورة حرارية thermal imaging للهدف يقوم باحث القذيفة باكتسابها وتخزينها في ذاكرته قبل الإطلاق أو ما يسمى بالإطباق قبل الإطلاق.

اما اذا كنت تقصد اسلوب توجيه الصاروخ الحداه تحديدا فنعم اتفق معك وهذا ماوضحه اخونا @صقر الامارات بمداخلته ادناه :

هنا اضافة حول الحداه وأساليب توجيهه + دمجة ضمن منظومة مرصاد الكهروبصرية المركبة على Hafeet 6×6

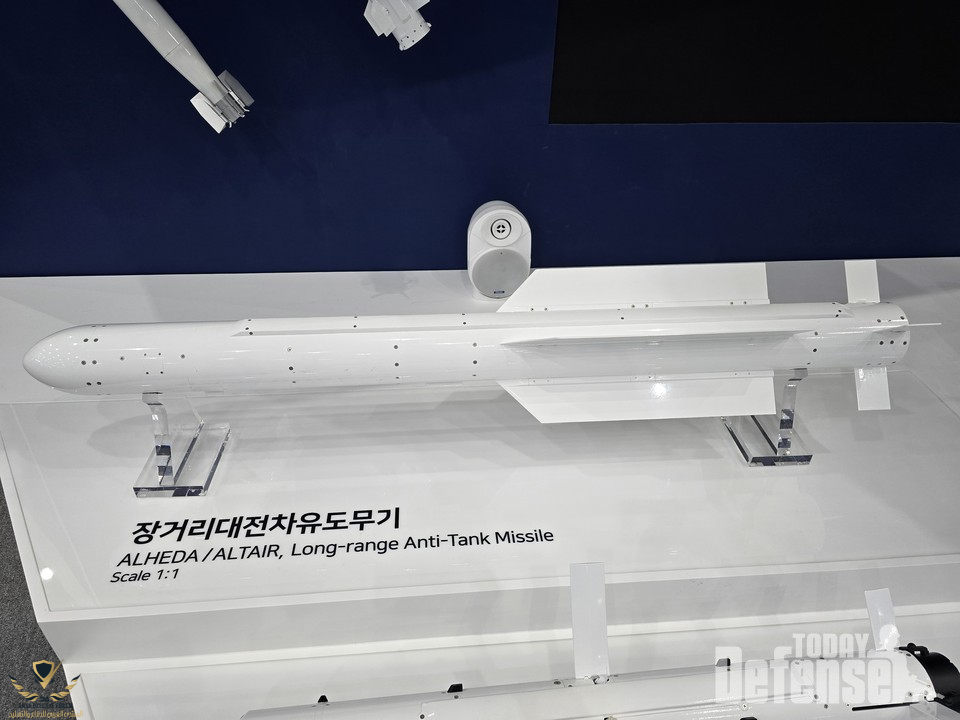

Displayed inside the Tawazun Council's pavilion at IDEX 2023, the Alheda is a short-range missile with a diameter of 140 mm, a length of 1.8 m, a weight of 37 kg, and a maximum range of 10 km. It can be fitted with either high-explosive or anti-tank warheads and either a semi-active laser (SAL) or imaging infrared (IIR) seeker.



[الجراح]

(يطلق عليها مصطلح مقتفيات البقع الساخنة hot spots أو الباحثين عن الحرارة heat-seeking)، أو النوع الآخر الذي يعتمد على صورة حرارية thermal imaging

استاذ كما تفضلت

هل يستطيع الصاروخ الوصول الى مسافة 8 - 10 كلم وهى مدى صاروخ ALHEDAH Missile الى الهدف بواسطة

hot spots أو الباحثين عن الحرارة heat-seeking)، أو النوع الآخر الذي يعتمد على صورة حرارية thermal imaging

فقط



[الجراح]

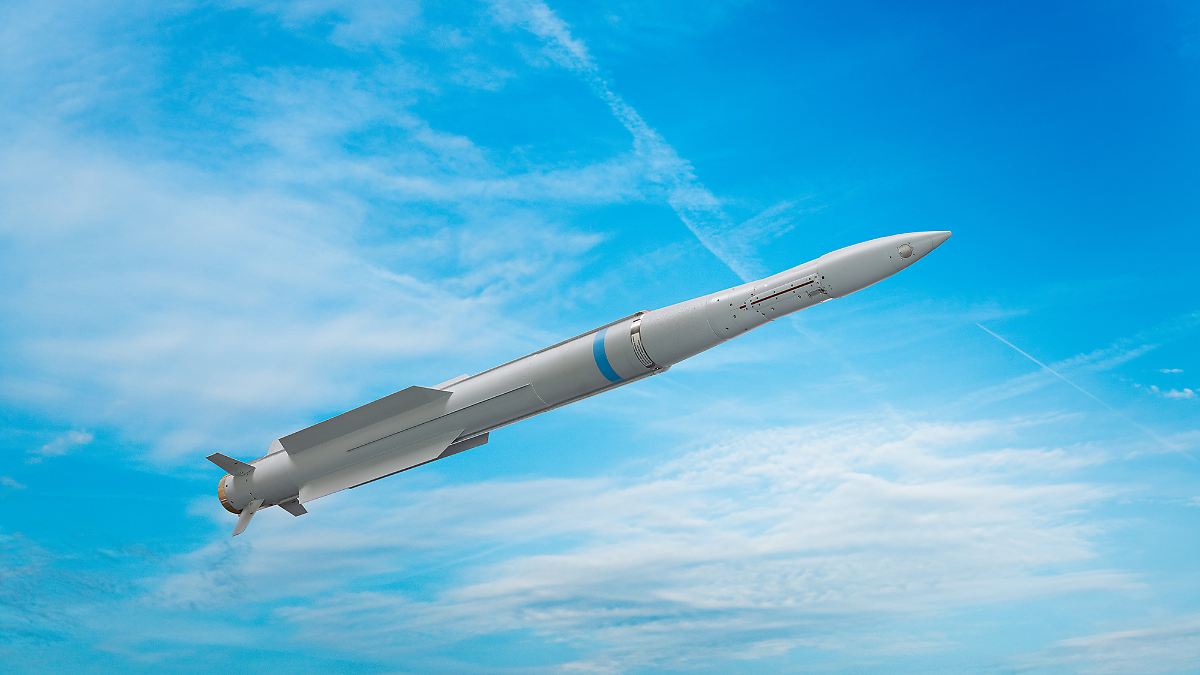

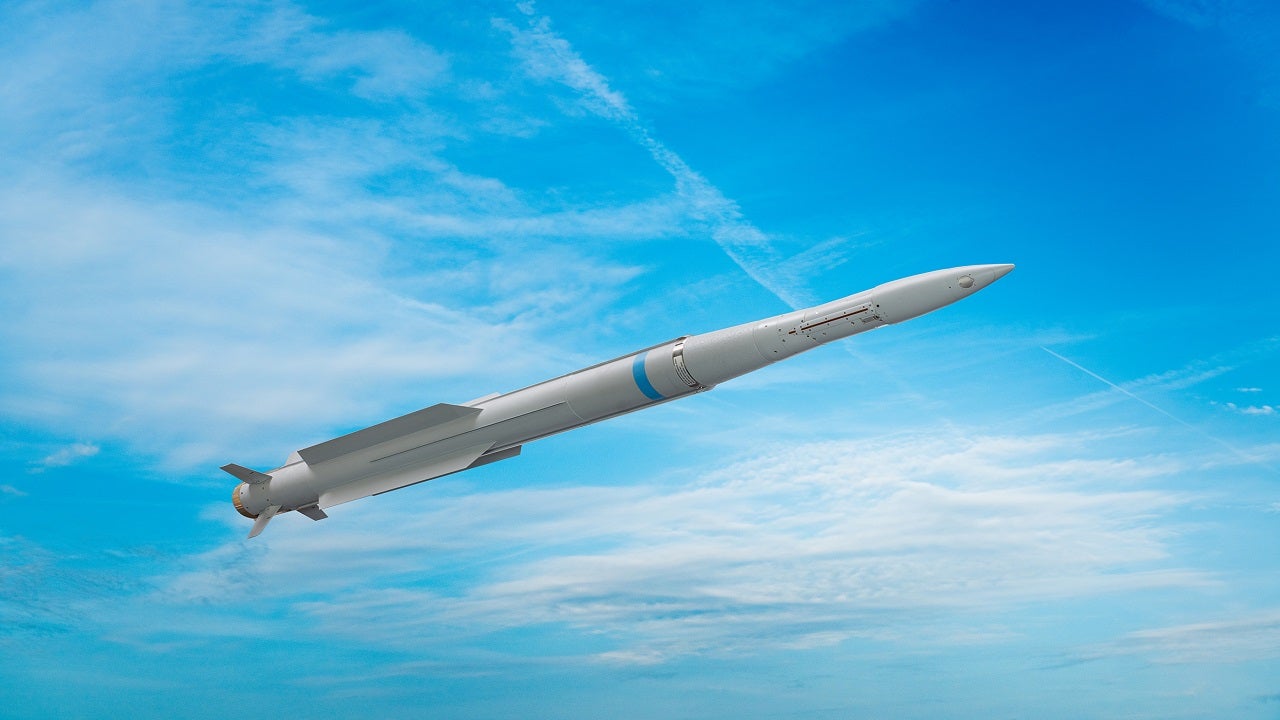

يطير الصاروخ IRIS-T SLM نحو الهدف ، مسترشدا بنظام تحديد المواقع العالمي (GPS)... وعند ال teriminal stage يفتح غلاف الباحث الصوري الحراري لكي يعمل بدون gps ليبحث عن الهدف والاقفال عليه.... معلومه من مصنع الصاروخ!

التوجيه والملاحة
تم تجهيز صاروخ IRIS-T SL بنظام تحديد المواقع العالمي (GPS) / تقنية نظام الملاحة بالقصور الذاتي (INS) للملاحة المستقلة.

تم دمج وصلة بيانات الترددات الراديوية (RF) لنقل بيانات الهدف الافتراضية من رادار خارجي إلى الصاروخ أثناء الرحلة. تم دمج باحث الأشعة تحت الحمراء السلبي عالي الدقة لتوفير التوجيه الصاروخي وزيادة مقاومة الإجراءات المضادة ودقة الهدف العالية.

IRIS-T SL Surface-to-Air Guided Missile - Airforce Technology

The IRIS-T SL (Surface Launched) is a new, mobile, medium-range surface-to-air guided missile designed and developed by Diehl BGT Defence…

www.airforce-technology.com

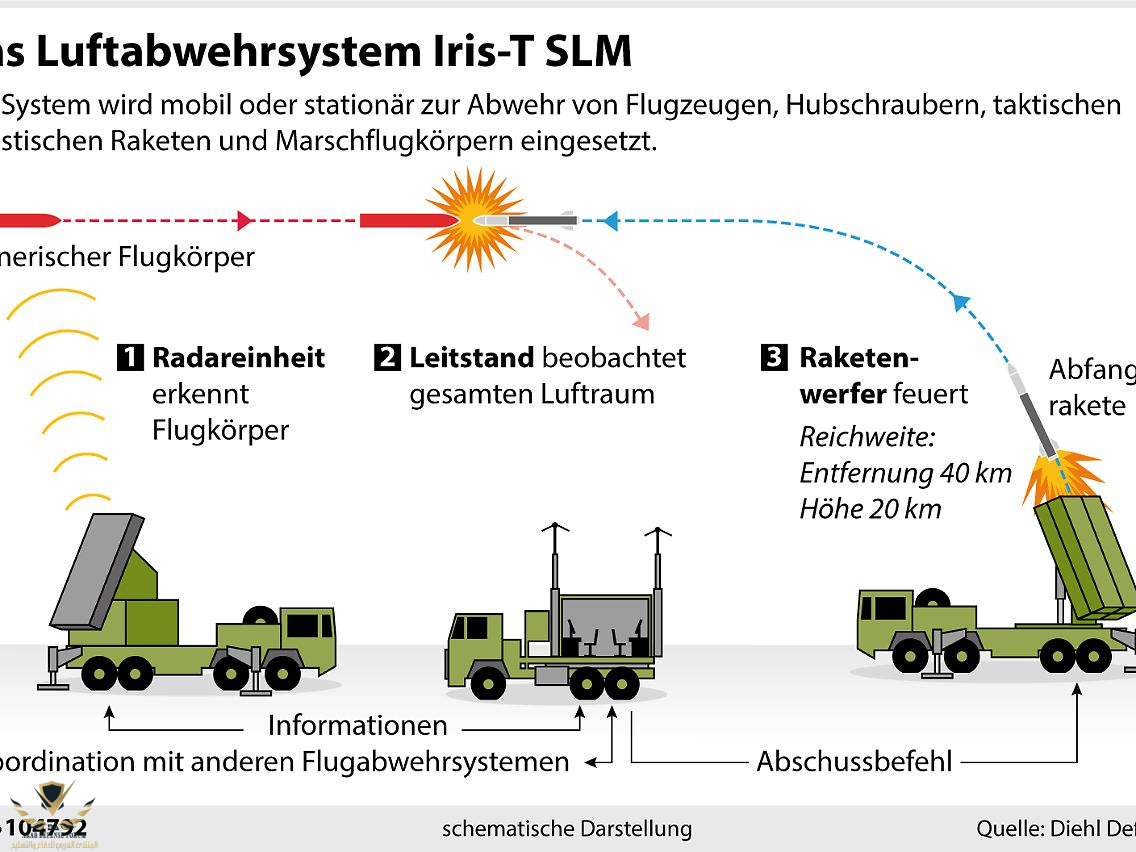

إذا اكتشف الرادار صاروخًا معاديًا، يتم إطلاق الصاروخ عموديًا من حاوية على الأرض باستخدام نظام تحديد المواقع والملاحة بالقصور الذاتي، يطير الصاروخ نحو الهدف، ولكن يمكن تحديثه ببيانات حول موقع الهدف بواسطة الرادار على طول الطريق.

Was die Stärken von IRIS-T SLM sind

Deutschland liefert der Ukraine mit IRIS-T SLM eines der modernsten Luftabwehrsysteme der Welt. Experten und Politiker zeigen sich begeistert. Doch was macht das System eigentlich so besonders? Und hält es auch, was es verspricht?

www.n-tv.de



[الجراح]

نموذج

الليزر شبه النشط ( Semi-Active Laser (SAL و التصوير الحراري (IIR)،



[حضـــرة القـــائـــد]

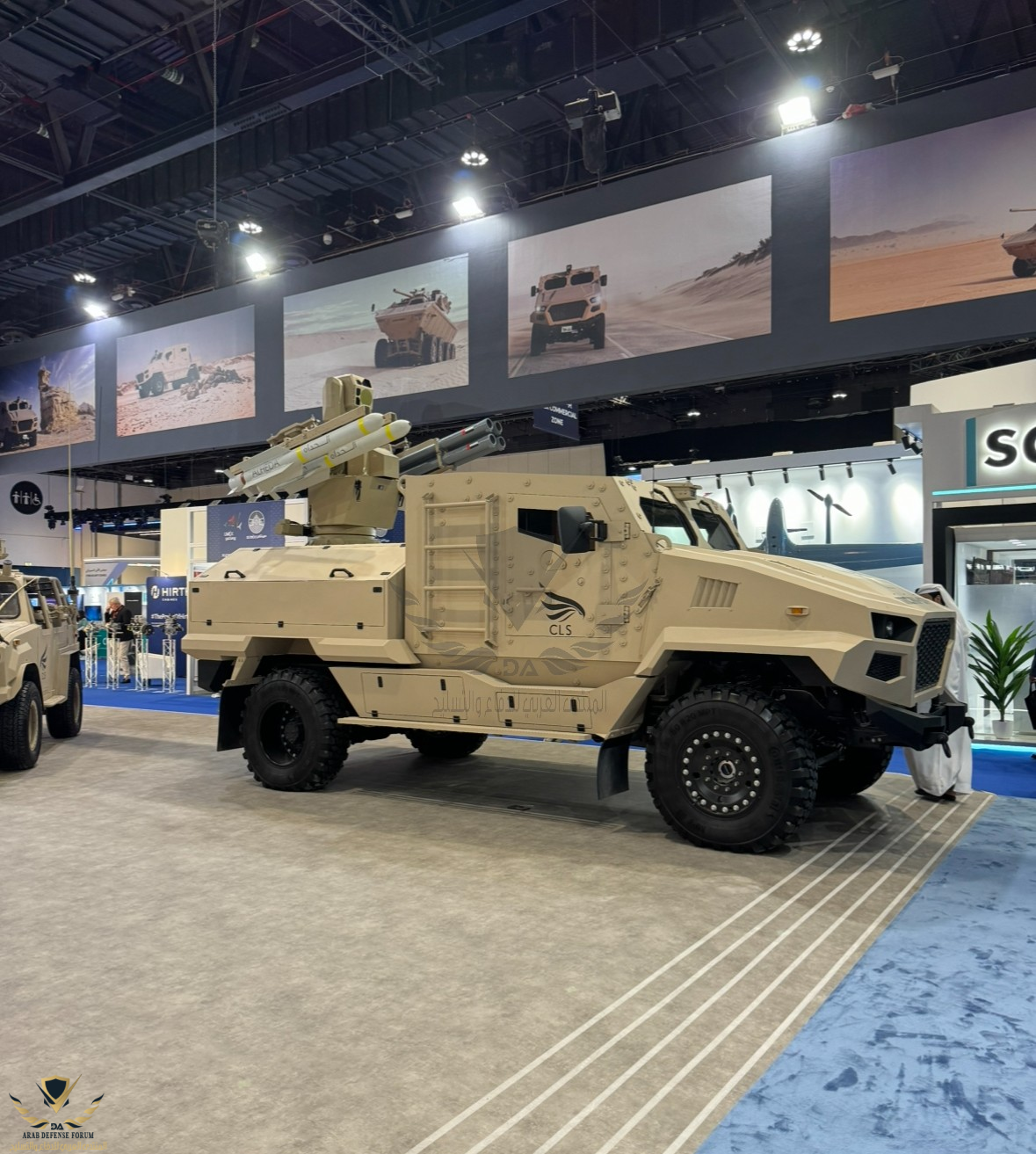

مشاهدة المرفق 658369



نموذج

الليزر شبه النشط ( Semi-Active Laser (SAL و التصوير الحراري (IIR)،

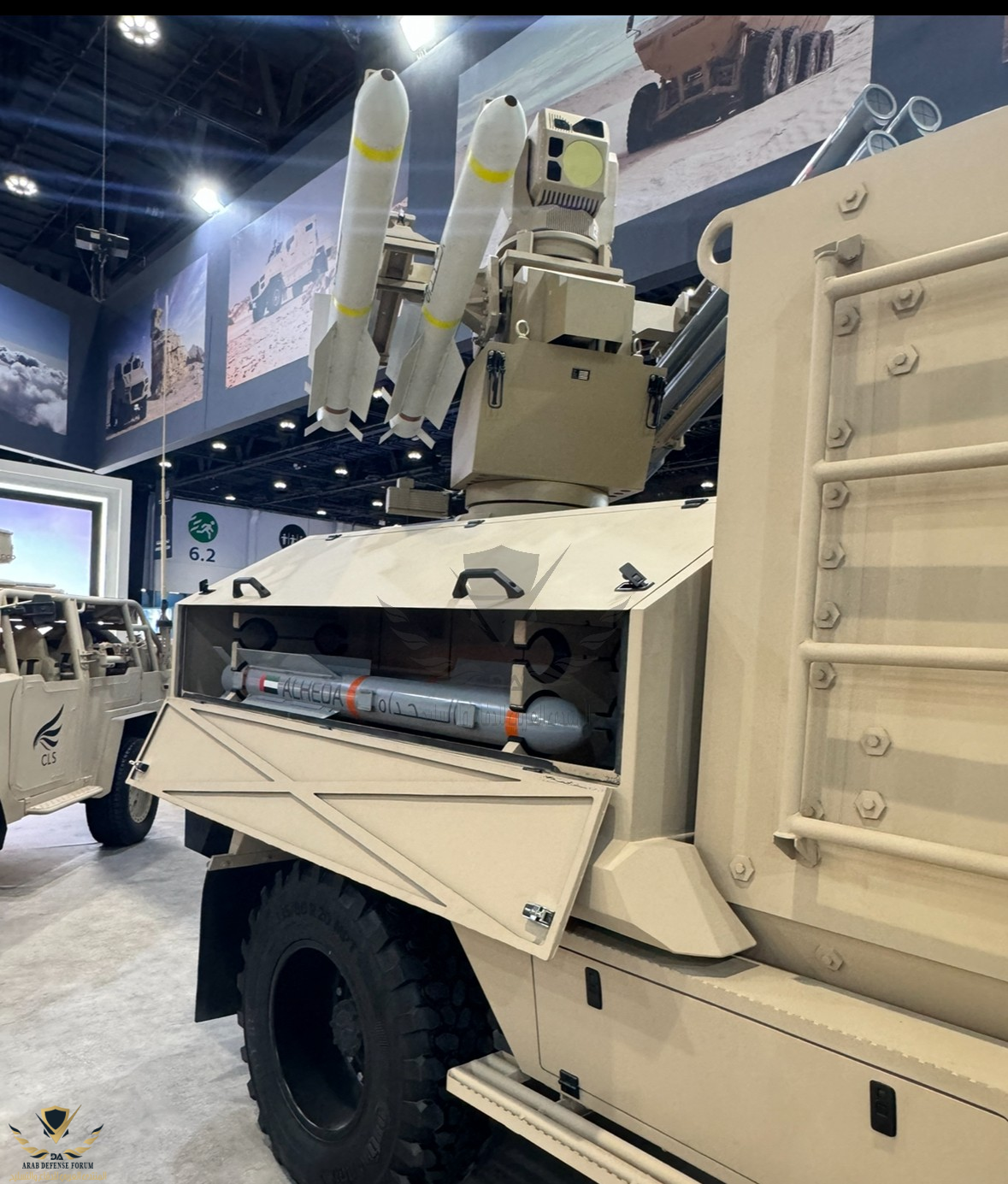

مشاهدة المرفق 658370

تعمل على 3 رادارات الليزر والتصوير الحراري واتوقع الاشعه تحت الحمراء .. بمدى 10 km
وايضا لديه نسخه جو ارض كم رأيناها سابقا على المروحيه الكوريه ويمكن دمجها على طائرة b-250 ..
اما سهيل بمدى 8 km
وسيتم تركيب نظام راصد للمنطومه كامله اتوقع تم عرضه سابقا..​



[الجراح]

نظام راصد للمنطومه كامله اتوقع تم عرضه سابقا..​

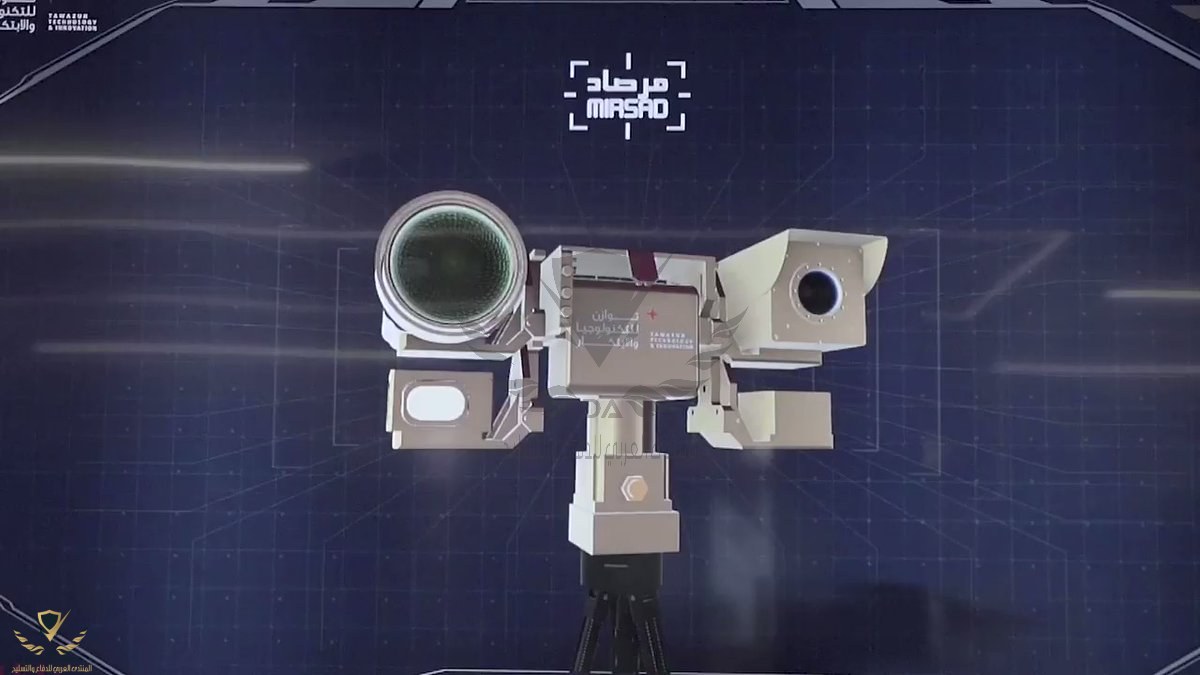

مرصاد



[الجراح]

اما سهيل بمدى 8 km ​

الصاروخ الكوري الجنوبي K-LOGIR

'K-LOGIR Low-Cost Guided Imaging Rocket من شركة LIG Nex1 الكورية الجنوبية وزن الصاروخ 17.5 كجم...

defense-arab.com



[باحث علمي]

تعمل على 3 رادارات الليزر والتصوير الحراري واتوقع الاشعه تحت الحمراء .. بمدى 10 km
وايضا لديه نسخه جو ارض كم رأيناها سابقا على المروحيه الكوريه ويمكن دمجها على طائرة b-250 ..
اما سهيل بمدى 8 km
وسيتم تركيب نظام راصد للمنطومه كامله اتوقع تم عرضه سابقا..​

بما ان تصميمه باسلوب او فلسفة seeker modular اي يقبل التتغيير ولا يتتطلب اعادة تصنيع نسخه جديده من الصاروخ ... ان شاء الله نرى نسخ مستقبيله منه ب seeker الاجيال الاخيره والتي تعمل بخوازمية الذكاء الصناعي التصوير الحراريه/النهاري
AI seeker

شكرا ل Nivida معالجاتها الصغيره حلت اشكالية المعالجه السريعه المطلوبه للصور المعالجه بالذكاء الصناعي AI واصبحت متوفره الان ومستخدمه لجميع انواع الاعتده ومنها
For ATGMs، Kamikaze Drones and Glide bombs with nVidia processors Inside

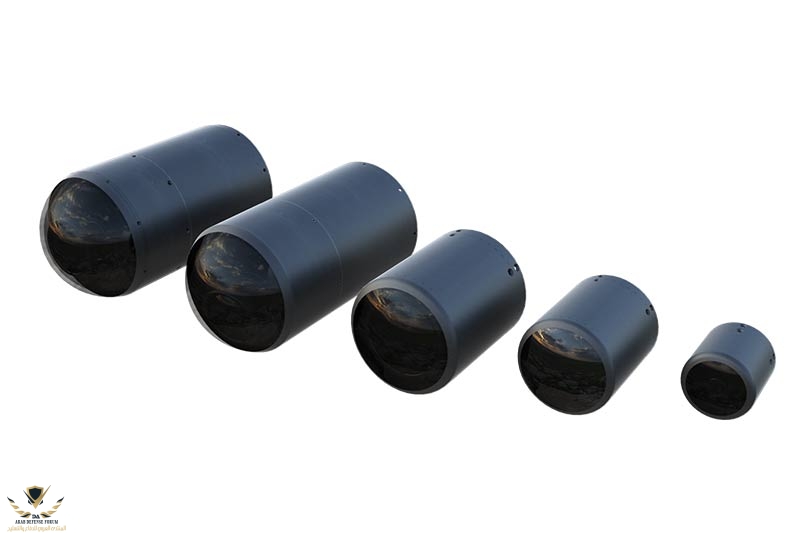

لمصميمي الذخائر اعلاه باسلوب ال modular design، التشكيله ادناه تتضمن مجموعه من AI seekers الذكيه متنوعة الاقطار ،، فقط اعطيني قطر الصاروخ وركب ال AI seeker الذكي المناسب عليه:



[الجراح]



[حضـــرة القـــائـــد]

اتفاقية تعاون بين شركة هايونداي و
LIG لتصديرها للشرق الاوسط ..
​

íëë¡íâLIG, ì¤ë ë°©ì°ìì¶ íë ¥ MOU

ì¤ëì§ì ë°©ì°ìì¶ íë ¥ì ìí íì½ì 체결⦠ìì¶ ìë ê°í ë¹ì¬ 무ì¸ì²´ê³ íë«í¼ì LIGë¥ì¤ì ì¥ë¹ íì¬, íì¥ì± ì ë³´ì¬

www.hyundai.co.kr



[الجراح]

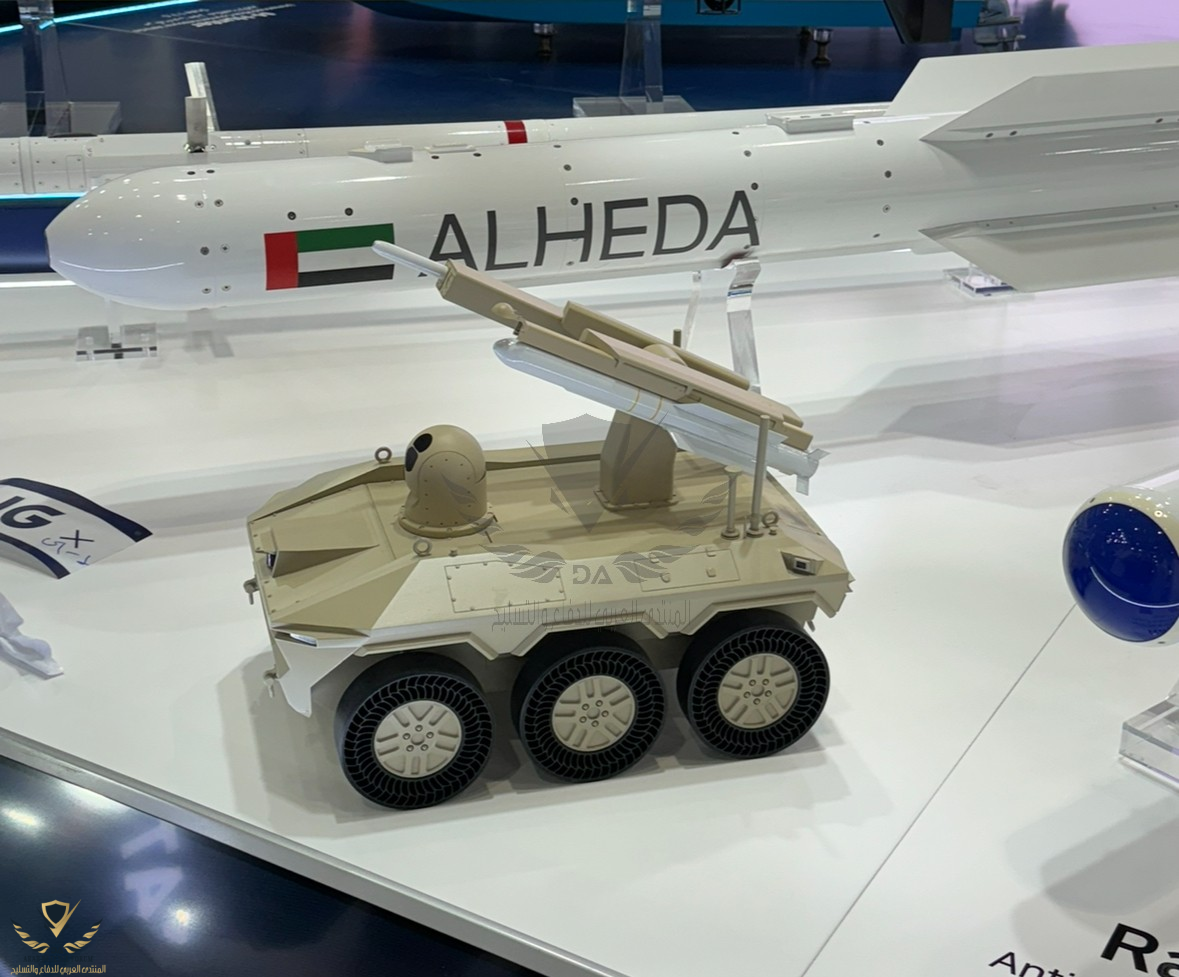

العربة مسلحة بصاروخ ALHEDAH والعرض على Raybolt

​



[الجراح]

مرصاد



[الجراح]

عرضت الشركة الكورية الجنوبية LIG Nex1 لأول مرة أحدث صواريخها الموجهة المضادة للدبابات Altair في MSPO 2023. يوسع هذا الصاروخ مجموعة منتجات LIG Nex1 بصاروخ ثقيل موجه يتكيف مع النظم الطائرة المختلفة ومجهز بأنظمة توجيه الهدف القابلة للتطوير .

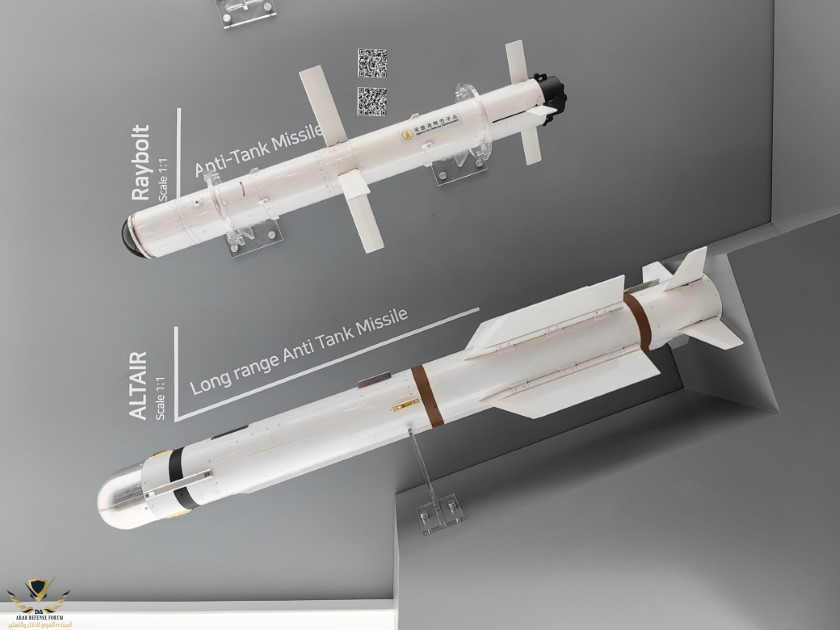

مشاهدة المرفق 618723

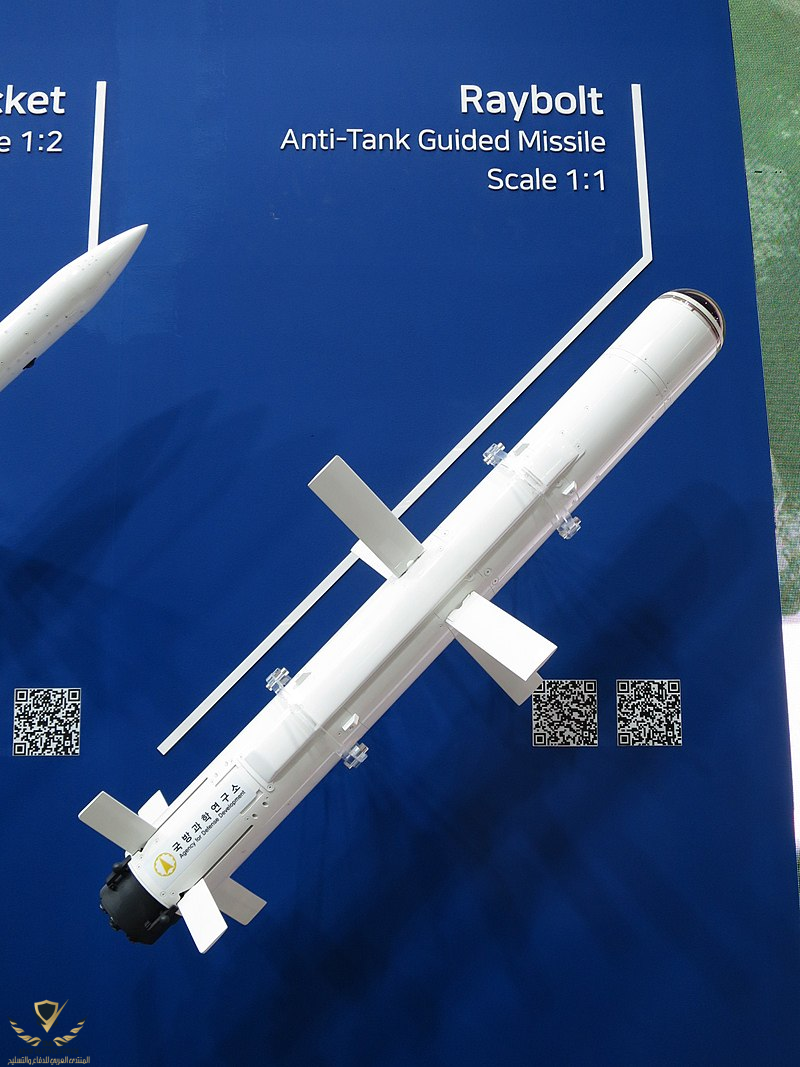

Altair هو صاروخ مضاد للدبابات أثقل وأكبر بشكل ملحوظ من Raybolt ATGM، الذي يظهر نموذجه بالحجم الطبيعي LIG Nex1 بجواره مباشرةً، لذلك كان من الممكن مقارنة حجم ونسب كلا الصاروخين.

Altair هو سلاح من نفس فئة MBDA Brimstone أو LM AGM-179 JAGM.

ستتوفر سلسلة صواريخ Altair في نسختين – واحدة يتم إطلاقها من مركبات برية ونسخة جوية. وفي الحالة الأخيرة، سيتم تسليح Altair بطائرات هليكوبتر ومركبات جوية بدون طيار وطائرات ذات محركات مروحية.

سيكون Altair متاحًا بنظامي توجيه مختلفين - الليزر شبه النشط والتصوير الحراري (IIR)، وهو مطابق على ما يبدو لنظام التوجيه الخاص بـ Raybolt ATGM.

تم تطوير رأسين حربيين لصاروخ Altair - رأس حربي شديد الانفجار ورأس حربي تراكمي. مع الأخذ في الاعتبار أن قطر Altair يبلغ حوالي 160الى 180 ملم،

يمكن توقع مستوى اختراق للدروع يبلغ حوالي 1200 ملم .

نطاق Altair هو 15 كم. الوزن حوالي 45 كجم.

Altair ATGM للمركبات جاهز للعمليات .

لا يزال تطوير نسخة الطيران من Altair مستمرًا.
