بسم الله الرحمن الرحيم
1440/5/26 - 2019/2/1

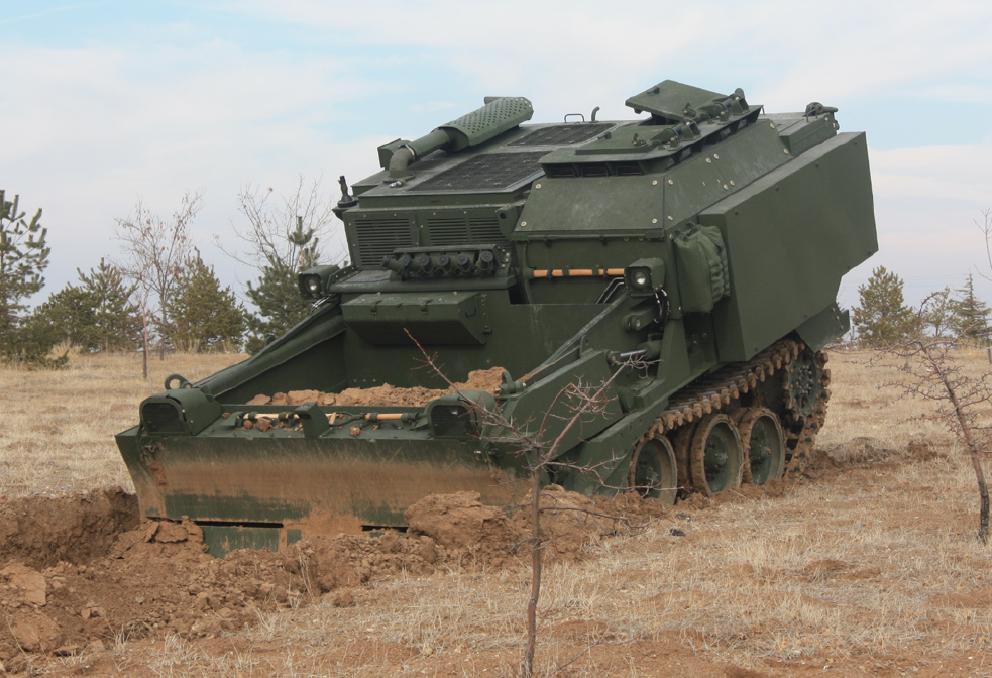

كُـنـدُس KUNDUZ هي آلة تحصين هندسية مدرعة وبرمائية ، قادرة على تنفيذ عمليات التجريف والتسوية والكشط. والجر ،
يمكن استخدامها في المناطق البرية المستوية والوعرة والمستنقعات المائية والبحيرات بسلاسة ،
حيث تعمل المركبة على تسهيل حركـة الجيش أمام التحديات والعراقيل التي قد يواجهها أثناء أدائهم لمهامهم .

AZMIM ) Amfibik Zırhlı Muharebe İstihkam İş Makinesi )

AACE Armored Amphibious Combat Earthmover

ــ الصانع : FNSS

AACE_AZMIM_Amphibious_Armoured_Combat_Earthmover_FNSS_Turkey_Turkish_army_defence_industry_military_technology_002.jpg




في آلات العمل القياسية المعروفة، تتأرجح أداة البلدوزر ( الجرافة ) وتكون المركبة مستقرة ، ولكن في kundus
يتم تثبيت الجرافة على المركبة نفسها ،وبفضل نظام التعليق الهيدروليكي الخاص يمكن خفض واجهة المركبة ورفعها،
وبهذه الطريقة يمكن لأداة الجرف أو الصابورة لمس الأرض وإجراء التجريف والحراثة بكفاءة عالية ثم تفريغها في نهاية العملية.








أظهرت الاختبارات أنها مقاومة للألغام الأرضية وللقذائف الخارقة للدروع والقذائف .




المواصفـات الفـنـيـة والعـمـلياتية :

ــ الوزن :19.500 كجم

ــ الطاقم : 2

ــ طول : 6.2 م

ــ عرض : 3.3 م

ــ ارتفاع : 3.2 م

ــ نظام التعليق : تعليق هيدروليكي

ــ مزودة نظام حماية ضد الألغام

ــ النطاق : 400 كم

ــ السرعة القصوى على الأرض : 45 كم / س ، وعلى الماء : 8.6 كم / س








ــ تكييف : تدفئة وتبريد

ــ يمكنه تسلق 60 ْ ، والمشي على جانب منحدر 30 ْ

ــ تم تجهيز المركبة بنظام رؤية نهارية وليلية وشاشة LCD متعددة الأغراض

ــ تم تصميم هيكل المركبة باستخدام مادة الألومنيوم من خلال مراعاة متطلباتها العائمة والحماية البالستية في نفس الوقت.

ــ قواذف دخانية







فريدة من نوعها في العالم ، تم تطويرها وإنتاجها في أقل من أربع سنوات من العمل لصالح القوات المسلحة التركية ،
تم توقيع عقد تطوير جرافة برمائية مدرعة في 2009 بين وزارة الدفاع و FNSS ، وجرى تسليم النموذج الأولي في 2013 ،
ووصل المجموع الكلي إلى 12 جرافـة .







* * *

المدرعة نسخة طبق الأصل من المدرعة الامريكية M9 ACE المصنوعة في منتصف الثمانينات
كوبي بيست

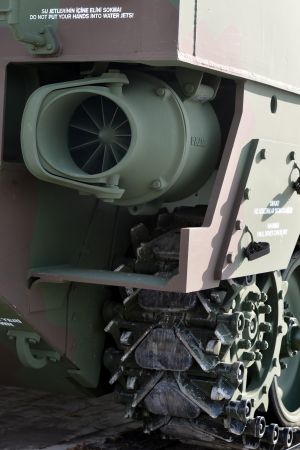

تم اضافة قدرة عبور المسطحات المائية باضافة مروحتين
مش فاهم ليش اربع سنوات عمل للخروج بنسخة منتج امريكي و إنتاج ١٢ قطعه فقط
المده كثيره جدا للهندسه العكسية
.
.
.
.
ومسمينها القندس :unsure:

:)
مقاومة للألغام وللقواذف الخارقة وللاسلحة الكيميائية، والبيولوجيه والإشعاعات النووية ماذا تريد غير ذلك يافندم ؟
وزنها المنخفض لا يسمح بوضع حماية ضخمة لها ابدا

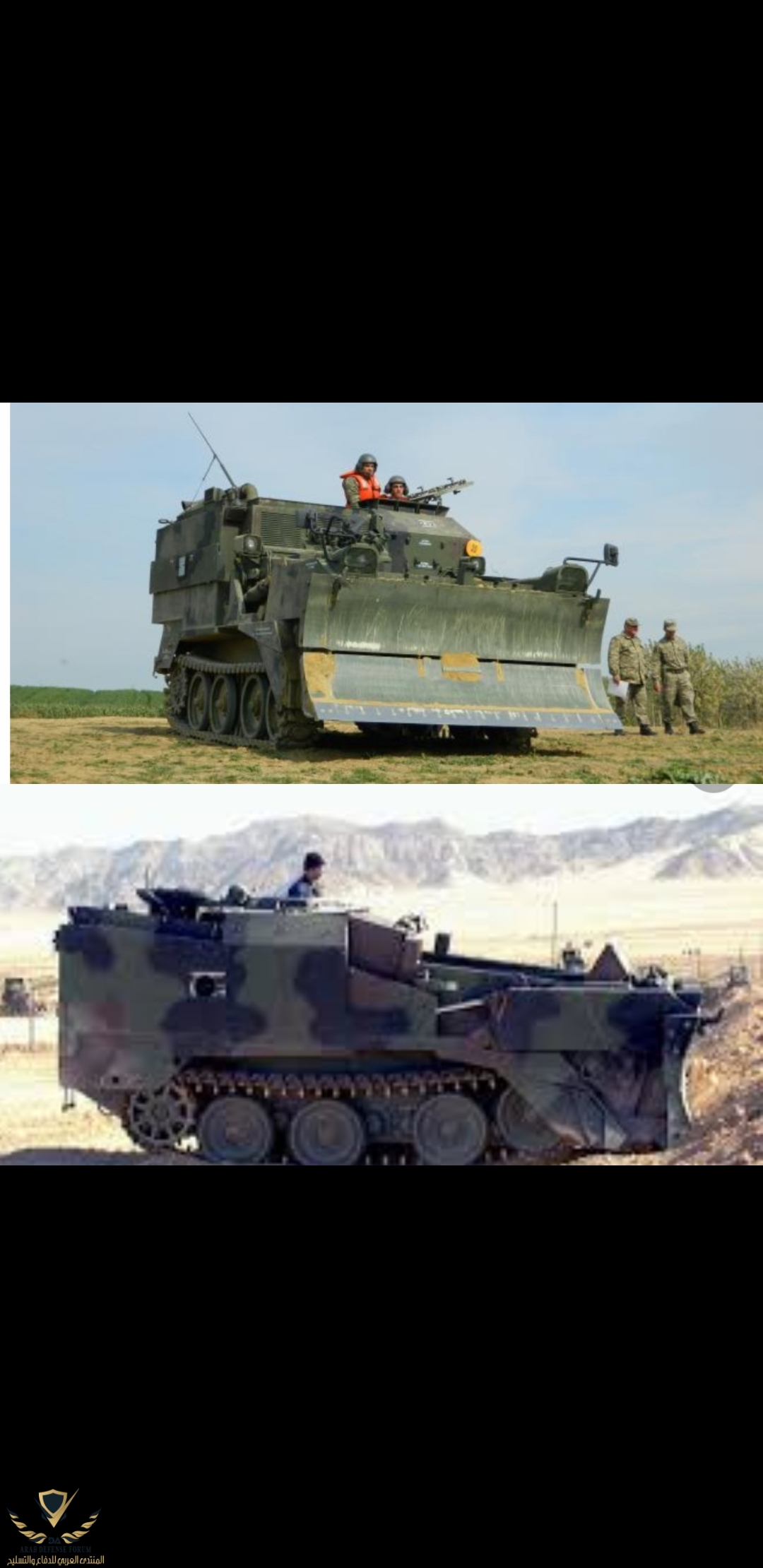

النسخة الأمريكية الاصلية

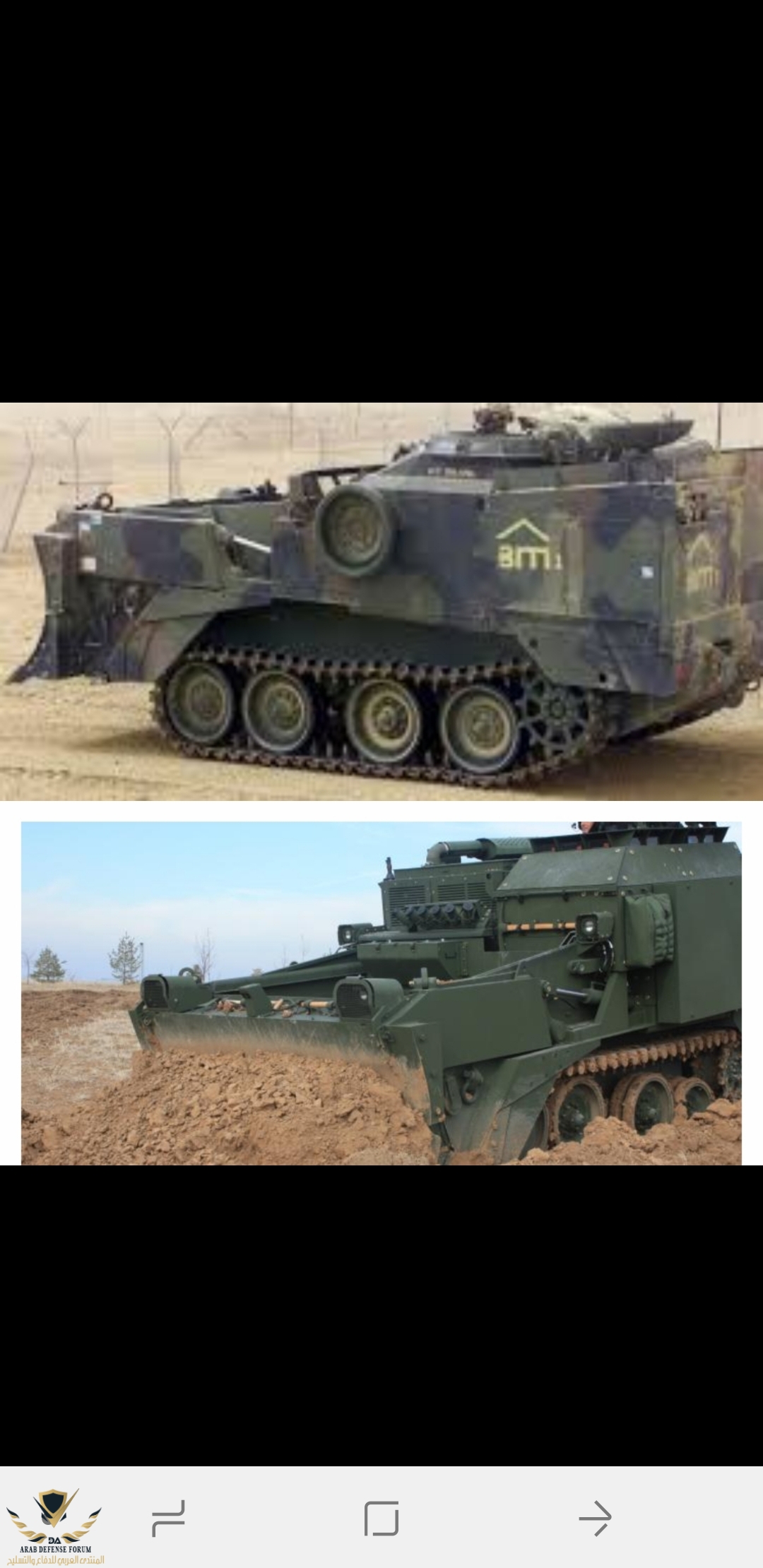

والنسخة التقليدية التركية


المرفقات

  • Screenshot_٢٠١٩٠٦١٦-١٨٥٤٣٣_Gallery.jpg
    534.2 KB · المشاهدات: 89
  • Screenshot_٢٠١٩٠٦١٦-١٨٥٤٢٩_Gallery.jpg
    499.6 KB · المشاهدات: 86
النسخة الأمريكية الاصلية
والنسخة التقليدية التركية






لاتستهين بقدرات العقول النيرة التركية كل مافي الموضوع ان الامريكان اخترعوا الة الزمن لسرقة اسرار تركيا الصناعية
