نظام الحماية و التمويه الدخاني Rosy من شركة Rheinmetall الالمانية

نسر الاطلس

عضو مميز
إنضم
15 يوليو 2009
المشاركات
8,834
التفاعلات
21,944 35 0
نظام الحماية و التمويه الدخاني Rosy من شركة Rheinmetall الالمانية ..

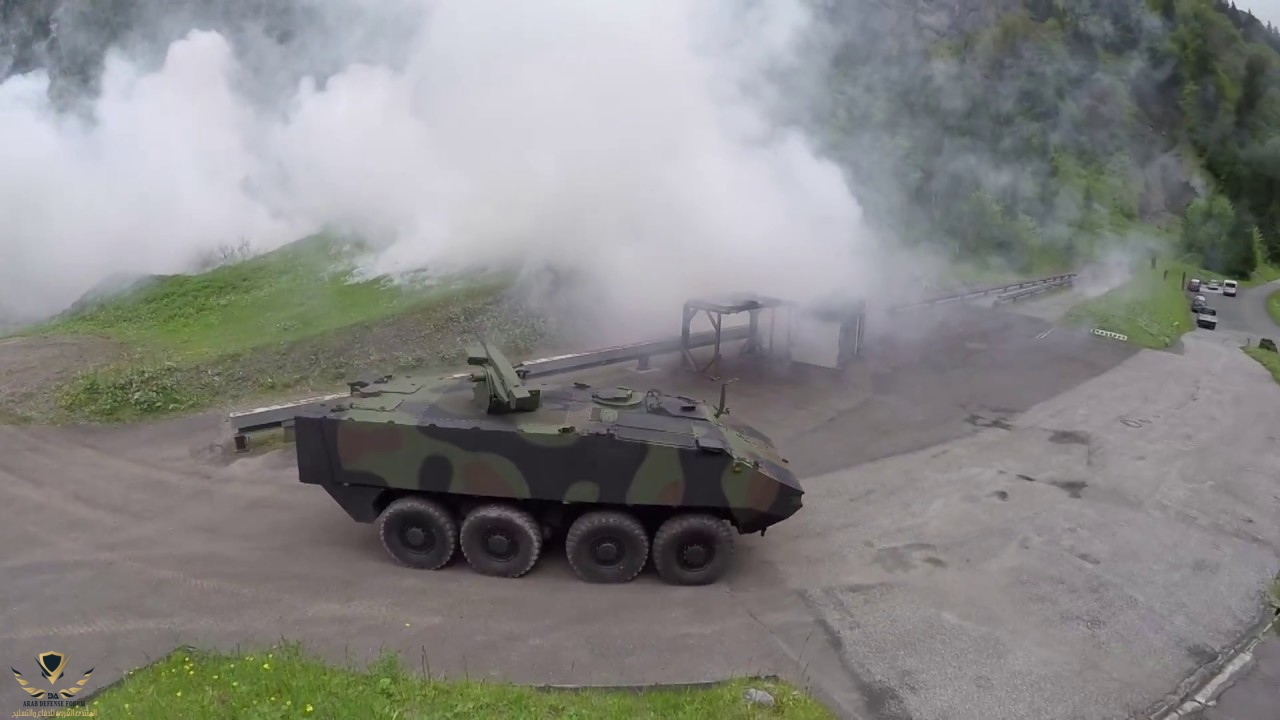

يشكل سحابة دخانية واسعة بطيف اشعة تحت حمراء تشكل وقاية فعالة للمنصة من الاسلحة الموجهة بصرياً و حرارياً و ليزرياً .. تتوافر بعيارات 40-66-76-81 ملم حسب حجم المنصة الحاملة .. سيارة دفع رباعي او دبابة او منصة بحرية ..

تتميز بسهولة التركيب و فعالية العمل .. كما تشاهدونها في هذا الفيديو اثناء تركيبها على شاحنة ..




Ivar

طاقم الإدارة
مـراقــب عـــام
إنضم
23 فبراير 2018
المشاركات
2,800
التفاعلات
17,430 249 0
الدولة
Norway

السحاب

عضو
إنضم
29 يوليو 2015
المشاركات
5,428
التفاعلات
12,353 20 0
مدهم -كما يفعل البعض-
A @anwaralsharrad أستاذ أنور ما هو تقييمك لهذا النظام , يمكن أن يعمل كنظام حماية نشط ؟؟؟
النظام الفرنسي المشابه لم يفد الاخوة السعوديين في اليمن
بعد الاطلاع على مواصفات الالماني افضل ومتفوق على الفرنسي (في امكانية الاكتشاف) لاستخدامه مستشعر اشعة تحت الحمراء في اكتشاف التهديدات

Due to its integrated IR jamming and decoying capabilities, Rosy_L effectively counters all TV-, EO-, IR-, IIR-, laser- and SACLOS-guided weapons. Rosy_L comprises a basic system with a control device and one to four ROSY launchers per vehicle

التعديل الأخير:

anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
18 مايو 2013
المشاركات
8,245
التفاعلات
32,956 181 0
A @anwaralsharrad أستاذ أنور ما هو تقييمك لهذا النظام , يمكن أن يعمل كنظام حماية نشط ؟؟؟

بالتأكيد إستاذي .. الدخان هو أحد وسائل الإجراءات المضادة Countermeasures التي تعتمدها عربات القتال لتخفيض بصمتها البصرية. الإجراءات المضادة هي سلوك يقصد منه القيام بتدابير واستعدادات معينة لدعم قابلية بقاء العربة وتخفيض قابلية الاستهداف من قبل المنظومات المعادية، مهما كان مصدرها أو آلية عملها. هذه التدابير تتراوح ما بين الاستعانة بعناصر (1) وحدات التشويش (2) ستائر الدخان (3) مناورة الدبابة (4) نيران الإخماد (5) أنظمة الحماية النشطة.

الدخان يستخدم لإخفاء حركة دبابات المعركة والعربات القتالية الأخرى وكذلك تغطية مواقع الوحدات العسكرية مثل المشاة أو الوحدات الداعمة الأخرى. أي ستارة دخان ستمكن الدبابة من أداء مناورات المراوغة والتملص evasive maneuvers لمواجهة تهديدات ساحة المعركة. وبشكل عام يمكن نشر غمامة الدخان بواسطة إما قذائف المدفعية أو بواسطة مطلقات خاصة على جانبي برج الدبابة. القذائف تصدر غيمة كثيفة جداً من الدخان الأبيض، صممت لملء المنطقة المحيطة حتى في ظل توافر رياح خفيفة. وبينما ستائر دخان تستعمل أصلاً لإخفاء نشاط الحركة عن تقنيات العدو البصرية الحديثة، فإن ذلك عنى ببساطة أنهم متوفرون أيضاً بأشكال جديدة. هم يمكن أن يعرضوا ستارة حاجزة في طيف الأشعة تحت الحمراء بالإضافة إلى الطيف المرئي للضوء visible spectrum وذلك لمنع الكشف بالمجسات أو المناظير تحت الحمراء. كما يعرض الدخان حاجز إعاقة كثيف للدبابات تجاه ما يستخدمه العدو من معدات ليزرية، مثل منظومات التعيين أو محددات المدى أو منظومات ركوب الشعاع laser beam-riding. الإجراءات المضادة المتوفرة حالياً في الأسواق التجارية تتضمن الدخان متعدد الأطياف المستمد من الفسفور الأحمر red phosphorus. فعالية هذا الإجراء المضاد اختبرت في تجارب بمجسات الليزر، حيث أثبت دخان الفسفور الأحمر فاعليته في إخفاء وحجب منصة إطلاقه مع تخفيف وبعثرة طاقة الليزر.


walas313

صقور الدفاع
إنضم
5 سبتمبر 2007
المشاركات
3,670
التفاعلات
4,249 1 0
بالتأكيد إستاذي .. الدخان هو أحد وسائل الإجراءات المضادة Countermeasures التي تعتمدها عربات القتال لتخفيض بصمتها البصرية. الإجراءات المضادة هي سلوك يقصد منه القيام بتدابير واستعدادات معينة لدعم قابلية بقاء العربة وتخفيض قابلية الاستهداف من قبل المنظومات المعادية، مهما كان مصدرها أو آلية عملها. هذه التدابير تتراوح ما بين الاستعانة بعناصر (1) وحدات التشويش (2) ستائر الدخان (3) مناورة الدبابة (4) نيران الإخماد (5) أنظمة الحماية النشطة.

الدخان يستخدم لإخفاء حركة دبابات المعركة والعربات القتالية الأخرى وكذلك تغطية مواقع الوحدات العسكرية مثل المشاة أو الوحدات الداعمة الأخرى. أي ستارة دخان ستمكن الدبابة من أداء مناورات المراوغة والتملص evasive maneuvers لمواجهة تهديدات ساحة المعركة. وبشكل عام يمكن نشر غمامة الدخان بواسطة إما قذائف المدفعية أو بواسطة مطلقات خاصة على جانبي برج الدبابة. القذائف تصدر غيمة كثيفة جداً من الدخان الأبيض، صممت لملء المنطقة المحيطة حتى في ظل توافر رياح خفيفة. وبينما ستائر دخان تستعمل أصلاً لإخفاء نشاط الحركة عن تقنيات العدو البصرية الحديثة، فإن ذلك عنى ببساطة أنهم متوفرون أيضاً بأشكال جديدة. هم يمكن أن يعرضوا ستارة حاجزة في طيف الأشعة تحت الحمراء بالإضافة إلى الطيف المرئي للضوء visible spectrum وذلك لمنع الكشف بالمجسات أو المناظير تحت الحمراء. كما يعرض الدخان حاجز إعاقة كثيف للدبابات تجاه ما يستخدمه العدو من معدات ليزرية، مثل منظومات التعيين أو محددات المدى أو منظومات ركوب الشعاع laser beam-riding. الإجراءات المضادة المتوفرة حالياً في الأسواق التجارية تتضمن الدخان متعدد الأطياف المستمد من الفسفور الأحمر red phosphorus. فعالية هذا الإجراء المضاد اختبرت في تجارب بمجسات الليزر، حيث أثبت دخان الفسفور الأحمر فاعليته في إخفاء وحجب منصة إطلاقه مع تخفيف وبعثرة طاقة الليزر.
يمكن اطلاق الدخان كذلك عن طريق حقن وقود الديزل في عادم المحرك حيث ينتج دخان ابيض كثيف


anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
18 مايو 2013
المشاركات
8,245
التفاعلات
32,956 181 0
يمكن اطلاق الدخان كذلك عن طريق حقن وقود الديزل في عادم المحرك حيث ينتج دخان ابيض كثيف

دبابات المعركة الرئيسة إستاذي عند الرغبة في إنشاء ستارة من الدخان وحماية نفسها من الأسلحة الموجهة المضادة للدبابات وكذلك الرصد المعادي، فإنها تستعين بوسيلتين رئيستين لغرض الحجب والإخفاء concealment. فهي إما أن تعمد إلى حقن مادة وقود الديزل diesel fuel إلى عادم محرك الدبابة، وهي وسيلة سهلة ورخيصة لتوفير غطاء من الدخان لحجب الدبابة رغم أنها تستغرق بعض الوقت لإنجاز هذا الأمر وكذلك كمية من مخزون الوقود الداخلي. أو أنها تلجأ إلى منظومة إطلاق قذائف الدخان الأنبوبية التي تحمل عددا منها على جانبي البرج.

الوسيلة الأولى مستخدمة في جميع دبابات المعركة الروسية ويطلق عليها أسم "مجهز الدخان الحراري" Thermo-smoker equipment واختصاراً TDA. المبدأ كما ذكر في السابق مستند على فكرة تبخير الوقود fuel evaporation من خلال تمريره على الأجزاء الساخنة للمحرك، مثل أنصال المحرك التوربيني أو التوربين الغازي أو أنبوب العادم المتفرع من محرك الديزل، ثم بالتكثيف اللاحق في الجو على هيئة سحابة بيضاء white mist. بسبب طبيعة النظام، ستارة الدخان لا يمكن توليدها إلا خلال دوران المحرك واشتغاله بحيث يزداد حجم هذه السحابة مع تسريع المحرك، وعند تباطؤ المحرك وانخفاض تعجيله فإن مقدار الحرارة الناتجة عند التشغيل سينخفض بالنتيجة، وهذا الأمر ذلك لا يساعد كثيراً على تبخير الوقود. هذا النظام يستعمل فقط عندما المحرك مدار ومشغل running on بوقود الديزل، والخبراء عادة لا يوصون بإدامة التشغيل لأكثر من 10 دقائق (استهلاك الوقود خلال العملية يمكن أن يبلغ 10 لترات/دقيقة)، كما أن عملية تمرير الوقود يجب أن يتخللها لحظات توقف مقدرة بنحو 3-5 دقائق لضمان إزالة الوقود الفائض من نظام العادم. إن من أهم عيوب هذه الوسيلة لإنشاء وتوليد الدخان انها لا تغطي القوس الأمامي للعربة الأكثر استهدافا في ساحة المعركة وإنما فقط الجانب الذي يتضمن تجهيز العادم exhaust.


walas313

صقور الدفاع
إنضم
5 سبتمبر 2007
المشاركات
3,670
التفاعلات
4,249 1 0
د إن من أهم عيوب هذه الوسيلة لإنشاء وتوليد الدخان انها لا تغطي القوس الأمامي للعربة الأكثر استهدافا في ساحة المعركة وإنما فقط الجانب الذي يتضمن تجهيز العادم exhaust.
عادة استاذنا تقوم الدبابة بالحركة دورانيا 360 درجة لعمل غمامة ثم تتحرك من خلالها بسرعة لتغير مكانها


anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
18 مايو 2013
المشاركات
8,245
التفاعلات
32,956 181 0
عادة استاذنا تقوم الدبابة بالحركة دورانيا 360 درجة لعمل غمامة ثم تتحرك من خلالها بسرعة لتغير مكانها

ما هو الزمن المستغرق لإنجاز دوران لحد 360 درجة ، مع ملاحظة أن الصاروخ القادم سيستفيد من هذا الوقت ليضرب الهدف قبل إكتمال الغيمة الدخانية !!! كما ذكرت إستاذي، هي وسيلة غير مجدية والأسباب كثيرة .


DAGGER

صقور الدفاع
إنضم
10 يناير 2016
المشاركات
8,371
التفاعلات
22,811 40 0
كان الجنرال الألماني رومل الملقب بثعلب الصحراء يستخدم الغبار المتطاير من الأتربة كوسيلة أخفاء ولأيهام العدو بأن عدد الدبابات كبير

حتى البواخر التابعة لدول المحور في الحرب العالمية الثاني كانت تستخدم الدخان لأعماء الغواصات الألمانية

الخلاصة أنها وسيلة فعالة رغم قدمها






anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
18 مايو 2013
المشاركات
8,245
التفاعلات
32,956 181 0
عادة استاذنا تقوم الدبابة بالحركة دورانيا 360 درجة لعمل غمامة ثم تتحرك من خلالها بسرعة لتغير مكانها

بالطبع إستاذي السحابة المولدة بواسطة عادم المحرك توفر قابلية إخفاء وحجب جيدة في الجزء المرئي visible part للطيف الكهرومغناطيسي (0.4 إلى 0.7 مايكرو)، مع نسبة استهلاك من وقود الديزل تبلغ 0.17 كلغم/ثانية. زيادة أخرى في استهلاك وقود الديزل إلى حدود 1.7 كلغم/ثانية يمكن أن توفر حماية وتمويه محتمل في الجزء المرئي وكذلك في الجزء القريب والمتوسط من منطقة الأشعة تحت الحمراء الطيفية (0.4 إلى 3.0 مايكرو). مجهز الدخان الحراري يعمل فقط عندما يكون المحرك في وضع السخونة المرتفعة نسبياً. لذا، توليد السحابة أو ستارة الدخان يجب أن ينفذ في سرعة المحرك المحتملة الأعلى. فعندما يكون التوليد الحراري وناتج غازات العادم الساخنة exhaust gases غير كافي لضمان تبخير كامل الوقود في أنابيب العادم المتفرعة، فإن ذلك سيتسبب في إطلاق جزيئات الوقود غير المتبخرة إلى الهواء المحيط وبالنتيجة فإننا سنحصل على ستارة دخان من نوعية رديئة (عند استعمال النظام فإنه من الضروري تجنب استخدام ترس تبديل السرعة gear-shift وذلك لمنع ستارة الدخان من التمزق أو التقطع بسبب التغيير المفاجئ في سرعة المحرك).


نسر الاطلس

عضو مميز
إنضم
15 يوليو 2009
المشاركات
8,834
التفاعلات
21,944 35 0
بالطبع إستاذي السحابة المولدة بواسطة عادم المحرك توفر قابلية إخفاء وحجب جيدة في الجزء المرئي visible part للطيف الكهرومغناطيسي (0.4 إلى 0.7 مايكرو)، مع نسبة استهلاك من وقود الديزل تبلغ 0.17 كلغم/ثانية. زيادة أخرى في استهلاك وقود الديزل إلى حدود 1.7 كلغم/ثانية يمكن أن توفر حماية وتمويه محتمل في الجزء المرئي وكذلك في الجزء القريب والمتوسط من منطقة الأشعة تحت الحمراء الطيفية (0.4 إلى 3.0 مايكرو). مجهز الدخان الحراري يعمل فقط عندما يكون المحرك في وضع السخونة المرتفعة نسبياً. لذا، توليد السحابة أو ستارة الدخان يجب أن ينفذ في سرعة المحرك المحتملة الأعلى. فعندما يكون التوليد الحراري وناتج غازات العادم الساخنة exhaust gases غير كافي لضمان تبخير كامل الوقود في أنابيب العادم المتفرعة، فإن ذلك سيتسبب في إطلاق جزيئات الوقود غير المتبخرة إلى الهواء المحيط وبالنتيجة فإننا سنحصل على ستارة دخان من نوعية رديئة (عند استعمال النظام فإنه من الضروري تجنب استخدام ترس تبديل السرعة gear-shift وذلك لمنع ستارة الدخان من التمزق أو التقطع بسبب التغيير المفاجئ في سرعة المحرك).

لكن استاذ انور ما فاىدة الدخان في ظل الوسائل الحديثة وما تحتويه الصواريخ المضادة للدبابات من خاصيات عديدة تمكنها من اكتشاف الدببات اي بالفعل هذه الخاصبة قد تمكن من افقاد الجدي العدو التعرف على موضع الدبابة لكن هل لها نفس التأثير اقصد الغيمة الدخانية على الصاروخ؟
