الاس 300 المصري ...غموض حير المراقبين

devil advocate قال:
اعتماد انظمة صينية بالكامل اراه اختيار صعب و مغامر
كما ان النظم بعيدة المدي منها ليست ذات موثوقية عالية و تعاني تكنولوجيا (علي الاقل تلك المعروضة للتصدير)
الصين نفسها تشتري الاس 400 ، لنتركهم يستوعبها و لنري انعكاسات ذلك علي النسخ الجديدة التي بدأت تظهر في النسخ HQ-9B و HQ-9C
تبدو الانظمة قصيرة المدي افضل اختيار حاليا من الصين
أنقر للتوسيع...
ده مثل لنظرية الدفاع الهرمي
شوف بيتصدى للطيران والحوامات وللصواريخ بإيه وعملية الربط


BIG BOSSV قال:
الفكرة مكلفة جدا و سوف تستغرق وقت طويل للغاية لكن من الممكن ان تكون منطقية في حالة واحدة و هي تجهيز قواعد الدفاع الجوي بأنفاق معدة خصيصا لتنقل عربات الصواريخ و توابعها مع مراعاة الخصائص الفنية و حين يحصل هجوم قوي و كبير على القاعدة يمكن أن تتنقل العربات بأمان تحت الارض لمسافة معينة ثم تخرج لتطلق صاروخ او اكثر على الطائرات المعادية، الان ستبرز هنا مشكلة و هو بقاء الرادار فعالا خلال الهجوم الجوي دون ان يدمر و حتى إطلاق الصاروخ نحو هدفه ، هناك مجموعة حلال لكنها ليست مجربة من قبل و بالتالي ليست مضمونة النجاح منها ربط عدة هوائيات رادار بمنظومة واحدة بحيث تكون الهوائيات في جهات مختلفة منها ما هو ثابت و مموه جيدا لحين الحاجة اليه و منها من هو متحرك و ايضا مموه ، الفكرة هنا أن الصواريخ المتتبعة لشعاع الرادار يمكن تظليلها من خلال تشغيل رادار ١ لوقت قصير كي يكشف الاهداف المعادية ثم إطفائه مع تغير موقعه و هنا يتم تشغيل الرادار ٢ الذي هو في مكان اخر لكنه موجه نحو نفس البقعة من السماء و كذلك لوقت قصير الان العرابات الصاروخية تحركت تحت الارض و وصلت لنقطة الإنفتاح على العدو الجوي ، يتم إطفاء الرادار ٢ و تحريكه من مكانه نحو موقع محمي و مخصص له و يشغل الرادار ٣ ، العربات تخرج من مكامنها و تطلق صواريخها التي توجه بالرادار ٣ ثم تعود تحت الارض بسرعة مع إطلاق إجرائات مضادة و تمويه متنوعة و تذهب نحو نقطة اخرى ، الان يفعل الرادار ٤ و يستلم توجيه الصواريخ نحو اهدافها بينما يطفئ الرادار ٣ ، الرادار ٥ يشتغل و يقود الصواريخ نحو المرحلة الاخيرة و هي الإصطدام بينما يطفئ الرادار ٤ و يغير مكانه ، يمكن نظريا لهذا التكتيك ان يحافظ على القدرات الدفاعية لقاعدة دفاع جوي او قاعدة جوية معدة مسبقا لكن و كما هو واضح للقارئ فأن الامر يحتاج للكثير من العمل و التخطيط

يمكن أن أخصص موضوع لمناقشة التكتيكات الدفاعية الغير تقليدية و حتى المتكرفة منها في بداية الشهر القادم إن شاء الله

تقبلو تحياتي إخوتي الكرام
أنقر للتوسيع...

الفكرة فى حد ذاتها نظرياً رائعة
لكن لا أعتقد انها عملياتياً ممكنة
رادارات وقواذف تلك المنظومات ضخمة الحجم
ويصعب المناورة بها بتلك السرعة والمرونة العالية ،
ثم أنه لا يمكن بتلك الطريقة مواجهة إلا اعداد قليلة
من الاهداف الجوية وهو امر لا يستحق المخاطرة .

على كل حال ننتظر موضوعك الهام ان شاء الله
وتقبل تحياتى

abo alqasem قال:

منظومة الدفاع الصاروخي بعيدة المدى S-300VM - Antey-2500 العاملة بقوات الدفاع الجوي المصري
_____________________________________________________________________________

تُعد S-300VM منظومة دفاع جوي صاروخي روسية مُجنزرة ذاتية الحركة مُصمّمة خصيصا لتوفير أعمال الحماية والتغطية الدائمين للوحدات المدرعة ووحدات المشاة الميكانيكية على مستوى الفرق والجيوش الميدانية مع قدرة حركية واسعة النطاق في المناطق الصحراوية، بخلاف توفير الحماية للأهداف الحيوية عالية القيمة في عُمق الدولة أيضا كمراكز القيادة والسيطرة والمطارات، وتعود أصولها الى النسخة S-300V التي دخلت الخدمة لأول مرة عام 1983 لدى الاتحاد السوفييتي والمُشتقة بدورها من منظومة S-300 الشهيرة.

تم تصميم منظومة S-300V خصيصا كمضاد للصواريخ الباليستية ABM Anti Ballistic Missile في المقام الأول وحملت اسم SA-12 Gladiator / Giant حيث كان صاروخ النسخة Gladiator يبلغ مداه 75 كم وصاروخ النسخة Giant يبلغ مداه 100 كم افقيا ويصل الى ارتفاع 32 كم.

لكن منظومة S-300VM - Antey-2500 لم تعرض للبيع الا مؤخرا

تحمل منظومة الدفاع الصاروخي بعيدة المدى S-300VM - Antey-2500 صفات قتالية جديدة جعلت منها قادرة على التصدي للمخاطر الآتية :

- الصواريخ الباليستية مُتوسطة المدى Medium Range Ballistic Missile MRBM المطلقة من مدى يصل إلى 2500 كم ولذلك سميت المنظومة بـ" Antey-2500 " نسبة لقدرتها على التعامل مع الصواريخ المُطلقة من المدى المذكور، في حين ان كلمة " Antey " ترمز إلى شركة " ألماز أنتي Almaz Antey " المُصممة والمُطورة لهذه المنظومة.

- الصواريح الباليستية قصيرة المدى Short Range Ballistic Missile SRBM المُطلقة من مدى 300 - 1000 كم.

- الصواريخ الباليستية التكيتيكة Tactical Ballistic Missile TBM المُطلقة من راجمات وقواذف الصواريخ، من مدى يصل إلى 300 كم.

- الصواريخ الجوالة بمختلف أنواعها.

- الطائرات المُقاتلة والأهداف الجوية ذات قدرة المناورة العالية.

- الطائرات الاستراتيجية كقاذفات القنابل وطائرات الانذار المبكر " أواكس " وطائرات الاستطلاع الالكتروني والإعاقة والشوشرة الإلكترونية.


أما أهم الخصائص التي اكتسبتها المنظومة الجديدة :

- قدرة العمل بحصانة عالية ضد مختلف أنواع التشويش الإلكتروني الكثيف.

- قدرة رصد الأهداف الشبحية وذات المقطع الراداري شديد الإنخفاض الذي يصل إلى 0.02 متر2.

- قدرة أكبر فى التعامل مع الصواريخ الباليستية.

- توسيع مدى صواريخ المنظومة والذى وصل الى 350 كم ضد الطائرات.


* حاليا لا يتم انتاج أية نسخ من أنظمة S-300 في روسيا ماعدا منظومة S-300VM ( النسخة الروسية تحمل اسم S-300V4 ) حيث تتسلح به وحداته إلى جانب أنظمة S-400،

وتعتبر مصر ثاني دولة في العالم تتعاقد عليها بعد فنزويلا التى اشترت بطاريتين من هذه المنظومة

يبلغ سعر البطارية الواحدة حوالى 350 مليون دولار

بحسب ماورد في وكالات الأنباء الروسية، تعاقدت مصر على 4 بطاريات من هذه المنظومة، ثم تم الإعلان عن مباحثات خاصة بزيادة العدد دون تفاصيل إضافية. وبدأت اعمال التسليم والتدريب منذ نهاية 2014 لتنتهى بنهاية عام 2017.


* مكونات البطارية :
_______________

- المركبة 9S457ME للقيادة والسيطرة والتحكم>

صورة للمركبة :
http://i.imgur.com/MEnZNKs.jpg

- عدد 1 - 6 ( العدد حسب الطلب ) مركبة 9A83ME قاذفة Launcher للصواريخ وتحمل 4 صواريخ من النوع 9M83ME بالإضافة لرادار توجيه الصواريخ، والمنصوب بشكل رأسي في الجزء الأمامي منها والذي يُمكنه تغطية زاوية أفقية قدرها 90º وزاوية رأسية قدرها 110º، وتم تصميمه بهذا الوضع لرصد الأهداف الجوية على الارتفاعات المنخفضة بشكل أفضل.

صورة للمركبة :
http://i.imgur.com/G6DBkG4.jpg

- عدد 1 - 6 ( العدد حسب الطلب ) مركبة 9A84ME مُلقّمة أو قاذفة Loader / Launcher للصواريخ وتحمل صاروخين من النوع 9M82MDE/9M82ME بالإضافة لرافعة للصواريخ أو رادار توجيه الصواريخ، والمنصوب بشكل أفقي في الجزء الأمامي منها والذي يُمكنه تغطية زاوية أفقية قدرها 360º وزاوية رأسية قدرها 180º وتم تصميمه بهذا الوضع لمراقبة الاهداف الجوية في مختلف الاتجاهات.

صورة للنسخة المزودة برادار التوجيه :
http://i.imgur.com/eaMwzg4.jpg

صورة للنسخة المُزودة برافعة الصواريخ :
https://i.imgur.com/icZxnRf.jpg

- رادار توجيه الصواريخ مُتعدد القنوات 9S32ME ذات مصفوفة المسح الإلكتروني السلبي PESA، ويبلغ مداه 400 كم ويصل إلى ارتفاع 250 كم.

صوره للرادار :
https://i.imgur.com/LYjaux9.jpg

- الرادار ثلاثي الابعاد 9S15ME للانذار المبكر والمسح الجوي في مختلف الاتجاهات All-Round Surveillance، ويبلغ مداه 500 كم ويصل إلى ارتفاع 60 كم.

صورة للرادار :
https://i.imgur.com/Lo5OwN8.jpg

- رادار مسح ومراقبة القطاعات Sector Surveillance طراز 9S19ME ذات مصفوفة المسح الإلكتروني السلبي PESA والمتخصص في رصد وتتبع وامساك الصواريخ الجوالة والباليستية والاهداف ذات المقاطع الراداري المُنخفضة من خلال تركيز الاشعاع الراداري على قطاع محدد لزيادة المدى الأقصى للرصد، ويبلغ مداه 400 كم ويصل إلى ارتفاع 240 كم.

صورة للرادار :
https://i.imgur.com/PdhjwpK.jpg

* يُمكن ربط المنظومة بأنواع اخرى من رادارات الانذار المبكر والمسح الجوي بعيدة المدى المُتخصصة في رصد الطائرات الشبحية عند الحاجة لذلك.


* قدرات الصواريخ :
____________________

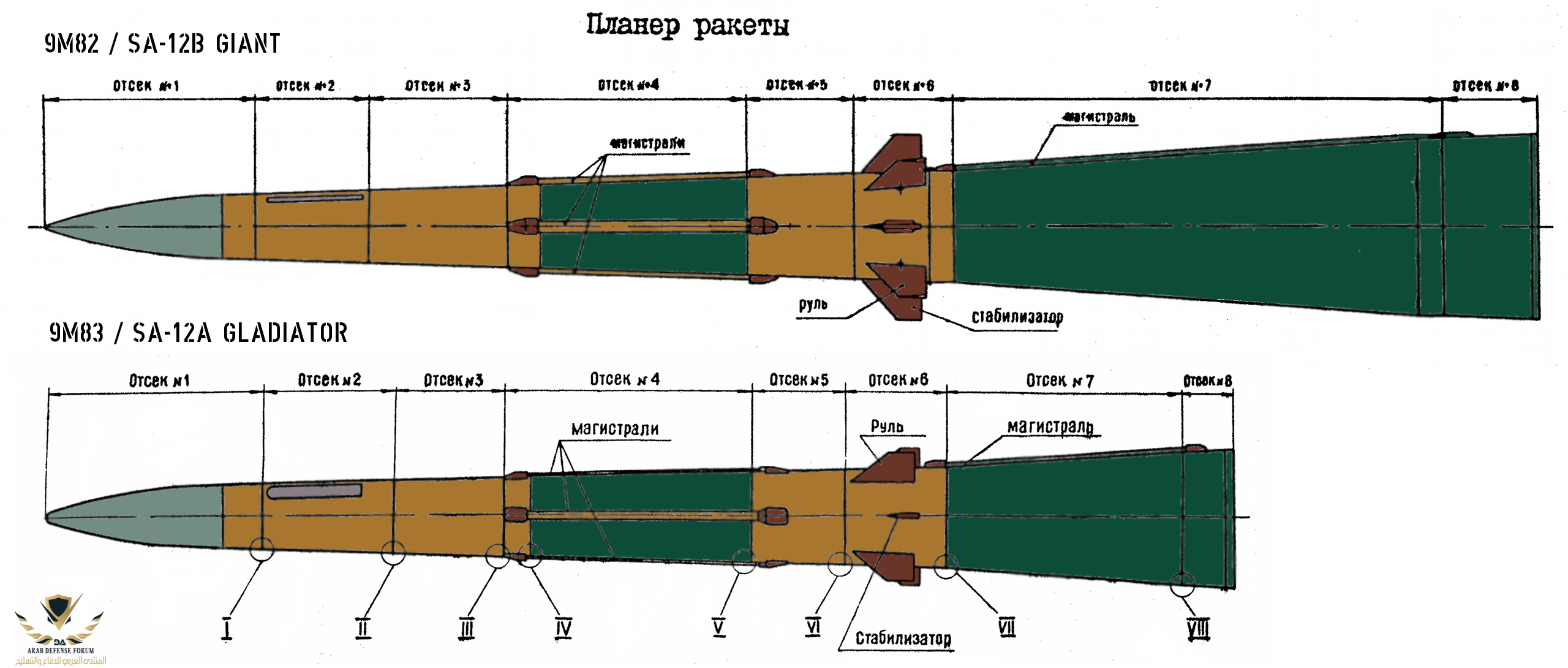

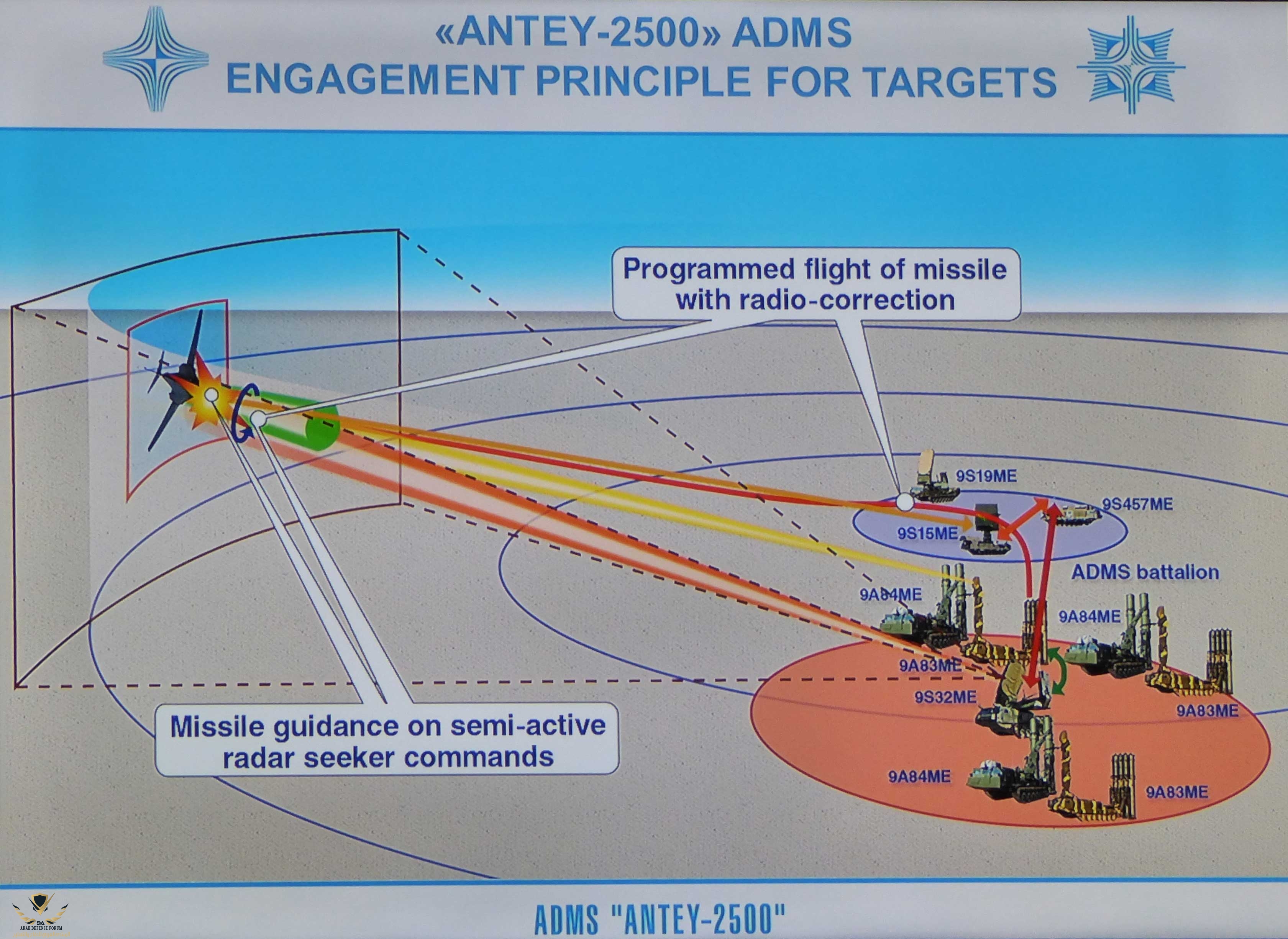

1- الصاروخ 9M82ME أو " Giant " : مُخصص للتعامل مع المقاتلات والصواريخ الباليستية متوسطة المدى المُطلقة من مسافة 2500 كم، وطائرات الإنذار المبكر AWACS وطائرات الاستطلاع والمسح الجوي الإلكتروني وتحديد الاهداف ISTAR / ISR وطائرات التشويش والهجوم الإلكتروني Jamming / Electronic Attack، ويعتمد في توجيهه على الملاحة بالقصور الذاتي مع تحديث المعلومات عن احداثيات الهدف بواسطة نظام التوجيه بالأوامر عبر موجات الراديو Radio Command Guidance، ثم ينتقل الى تفعيل باحثه الراداري شبه النشط في المرحلة الأخيرة مُعتمدا على رادار الاشتباك النيراني للمنظومة، ويحوي رأس حربي ثقيل يزن 150 كج شديد الانفجار مُتشظّي ذات طابة تقاربية Proximity Fuse تقوم بتفجير الرأس الحربي بشكل مُركّز في اتجاه الهدف عندما يكون على مقربة من الصاروخ بمسافة 3.5 متر تقريبا مُتسببة في موجة تدميرية هائلة تقضي عليه .

# يبلغ مدى الاشتباك ضد الطائرات 200 - 250 كم والارتفاع 25 متر - 30 كم.

# يبلغ مدى الاشتباك ضد الصواريخ الباليستية 30 كم والارتفاع 1 - 25 كم.

# يُمكنه الاشتباك مع صاروخ باليستي سرعته القصوى 4.5 كم / ثانية ( 16.2 ألف كم / ساعة ).


2- الصاروخ 9M82MDE هو نُسخة مُوسّعة المدى من الصاروخ 9M92ME ويملك نفس الصفات القتالية والفنية سالفة الذكر، ماعدا المدى الذي يصل الى 350 كم بدلا من 250 كم.


3- الصاروخ 9M83ME أو " Gladiator " : مُخصص للتعامل مع الطائرات المقاتلة والصواريخ الجوّالة والصواريخ الباليستية قصيرة المدى المُطلقة من مسافة تصل إلى 1150 كم بحد أقصى، ويعتمد في توجيهه على الملاحة بالقصور الذاتي مع تحديث المعلومات عن احداثيات الهدف بواسطة نظام التوجيه بالاوامر عبر موجات الراديو Radio Command Guidance، ثم ينتقل الى تفعيل باحثه الراداري شبه النشط في المرحلة الأخيرة مُعتمدا على رادار الاشتباك النيراني للمنظومة، ويحوي رأس حربي ثقيل يزن 150 كج شديد الانفجار مُتشظّي ذات طابة تقاربية Proximity Fuse تقوم بتفجير الرأس الحربي على مقربة من الهدف وبشكل مُركز في اتجاهه مُتسببة في موجة تدميرية هائلة تؤدي الى تدميره

# يبلغ مدى الاشتباك ضد الطائرات 120 - 130 كم والارتفاع 25 متر - 30 كم.

# يبلغ مدى الاشتباك ضد الصواريح الباليستية 40 كم والارتفاع 1 - 25 كم.

# يمكنه الاشتباك مع صاروخ باليستي سرعته القصوى 3 كم / ثانية ( 10.8 ألف كم / ساعة ).


* قدرة التتبع والاشتباك والحركية :
__________________

# عدد مسارات الأهداف التي يمكن تتبعها معا : حتى 65 مسارا.

# عدد الأهداف التي يُمكن تحديدها في آن واحد للاشتباك معها : حتى 24 هدف.

# عدد الأهداف التي يمكن أن تشتبك معها البطارية الواحدة فى آن واحد : حتى 6 أهداف يتم الاشتباك معهم بعدد يصل الى 12 صاروخاً.

# عدد الصواريخ التي يُمكن توجيهها ضد نفس الهدف : صاروخين من نفس المركبة القاذفة أو 4 صواريخ من مركبتين قاذفتين.

# سرعة رد الفعل : 7.5 ثانية حتى بدء الإطلاق منذ بداية اكتشاف الهدف .

# زمن الإطلاق : 1.5 ثانية بين كل صاروخ للمركبة الواحدة أو 0 ثانية في حالة الإطلاق المتزامن من عدة مركبات.

# سرعة نصب البطارية : 5 دقائق وبما لا يتجاوز 6 دقائق منذ لحظة التوقف حتى نصب البطارية بالكامل، ونفس الزمن أيضا بعد الانتهاء من الاشتباك والانسحاب من الموقع فيما يُعرف بقدرة " الاختباء، الإطلاق والانطلاق بسرعة Hide, Shoot & Scoot " .

# سرعة عربات المنظومة : 50 كم / ساعة.

# مدى العمليات لسير عربات المنظومة : 250 كم بدون الحاجة للتزود بالوقود.
___________________________________________________________

Thunderbolt
أنقر للتوسيع...

هذه ترجمة لنشرة مؤسسة روس بيرون اكسبورت :

http://roe.ru/eng/catalog/air-defence-systems/air-defense-systems-and-mounts/antey-2500/

مارشــال قال:
أعتقد ال VM هو مطلوب بعينه
دخول ال S-400 سيعني أن VM صار مرافق للأرتال بنسبة 100%
اعتقادي أن 4 كتائب منه الواحدة 6 قواذف 84 و 3 من 83 على خط القناة تتحط تحت قيادة دفاع جو جيش 2/3 كفيلة بوضع مظلة اّمنة لتحريك 4 فرق مدرعة
ده رأيي
بخلاف إن الروس وضعوا V4 في طرسوس مع ال S-400
أنقر للتوسيع...
متفقين ، منا بحاول افهم قيمة النسخ للهدف دا تحديدا .. الى اين تتجه الامور او كيف يمكن ان توظف
الروس بيطلعو نسخ جديدة كل يومين !! و كلها capable مشاء الله .. حوافز ال r&d عندهم حلوة على ما يبدو
اولويتنا كانت دائما مرافقة الارتال صح جدا لكن وصلنا لمرحلة منظومات بعيدة المدى تغطي بشكل شنيع و اصبح صعب تجاهل ما تمثله منظومات الاس 400 كا linage و كدفاع للدولة بالكامل و للارتال ايضا المدى مغطي ولكن ليه لا الاثنين معا ، تداخل تغطية حتى و سهولة استلام و سعر .. الفكرة في تقارب مستويات الاداء مع تخصصية اكبر لكل منهما في عمله
لننتظر و نرى
اعتقادي الشخصي حتى ان الروس سيتروكون المنظومات الصغيرة كالبوك و التور و الفيتاز مع الوقت و سيدمجو مميزاتها في منظومات الاس

التعديل الأخير:
batteryneon قال:
اعتقادي الشخصي حتى ان الروس سيتروكون المنظومات الصغيرة كالبوك و التور و الفيتاز مع الوقت و سيدمجو مميزاتها في منظومات الاس
أنقر للتوسيع...

النسخ الحالية من الإس متنوعة الصواريخ توحى بذلك فعلاً لكن لا أعتقد أنهم سيتخلوا عن المنظومات القصيرة والمتوسطة.

التور قادر على الإشتباك من الحركة , ميزة مش موجودة فى الإس

البوك فى حركيته ونشره أسرع من الإس الأضخم

الموضوع تكامل وتداخل وأنت سيد العارفين

practical magic قال:
النسخ الحالية من الإس متنوعة الصواريخ توحى بذلك فعلاً لكن لا أعتقد أنهم سيتخلوا عن المنظومات القصيرة والمتوسطة.

التور قادر على الإشتباك من الحركة , ميزة مش موجودة فى الإس

البوك فى حركيته ونشره أسرع من الإس الأضخم

الموضوع تكامل وتداخل وأنت سيد العارفين
أنقر للتوسيع...
عندك حق فعلا
