الاس 300 المصري ...غموض حير المراقبين

عند ايقاف احد الاعضاء لابد ان يتم اعلان العقوبة و بيان سببها
اعاني من ايقافات متكررة و السبب مجهول
فقط بعض المشرفين يريدون اسماع الناس اصوات بعينها و لا يطيقون وجهات نظر مخالفة لتوجهاتهم
نظرية القطيع
مرحبا اخي العزيز. لا عند الإيقاف يتم إبلاغك بسبب الإيقاف ولكن بدون تفسير
فمثلا انا تم إيقافي بسبب التدخل في عمل الاداره!!!! لا اعلم كيف وكل ما أتذكره انني أثنيت علي عمل الاداره وجهدها و تقريبا كلامي أخذ بمحمل اخر. عموما ربنا يصلح الحال و يديم المحبه والاحترام و الموضوعيه في النقاشات والبوعد عن المشادات وشخصنه الأمور والالتزام بمعايير النقاش وآداب الحوار و الموضوعيه في الاّراء.

شرق القناه من غرب القناة مش هتفرق لكن رأيي إنه هيتبع دفاع جوي الجيوش التاني والتالت

شرق القناه من غربها مش هتفرق حتي ولو كان دوره مرافقه الفرق المدرعه؟؟؟ يعني هل تري انه لن يفرق في حاله ادا تحركت مثلا فرق مدرعه باتجاه الخدود الشرقيه. اصدك انه حتي في هذه الحاله سيغطي مدي الرصد والاشتباك هذه المساحه كلها

شرق القناه من غربها مش هتفرق حتي ولو كان دوره مرافقه الفرق المدرعه؟؟؟ يعني هل تري انه لن يفرق في حاله ادا تحركت مثلا فرق مدرعه باتجاه الخدود الشرقيه. اصدك انه حتي في هذه الحاله سيغطي مدي الرصد والاشتباك هذه المساحه كلها
هتفرق لو صار مرافق للأرتال ورأيي إن الدور ده هيبقى الحتمي لما يدخل S-400 الخدمة

هتفرق لو صار مرافق للأرتال ورأيي إن الدور ده هيبقى الحتمي لما يدخل S-400 الخدمة
الانتاي متخصص في الدفاع ضد الصواريخ الباليستية بالاساس
توجيه الصواريخ يخضع لرادار المنظومة و مع هدف قادر علي المناورة و تخفيض الارتفاع سيواجه مشكلة بالتأكيد.

شرق القناه من غرب القناة مش هتفرق لكن رأيي إنه هيتبع دفاع جوي الجيوش التاني والتالت


صور غرب القناة لما يشبه بوابات لمداخل في عمق الجبل قرب احد القواعد العسكرية التي شهدت بعض التطويرات الجديدة ..

المدخل الاول


٢٠١٨-١١-٢٣ ١٠.٤٠.٤١.png


المدخل الثاني


٢٠١٨-١١-٢٣ ١٠.٤٠.١٠.png


المدخل الثالث

٢٠١٨-١١-٢٣ ١٠.٣٩.٣٣.png


والملفت في الامر ظهور بداية انشاءات جديدة فوق قمة الجبل وايضا هو في منتصف الجبل بالضبط..

٢٠١٨-١١-٢٣ ١٠.٤١.١٥.png

الانتاي متخصص في الدفاع ضد الصواريخ الباليستية بالاساس
توجيه الصواريخ يخضع لرادار المنظومة و مع هدف قادر علي المناورة و تخفيض الارتفاع سيواجه مشكلة بالتأكيد.
معاك بوك وتور في الأرتال مانته هتنفذ دفاع هرمي

صور غرب القناة لما يشبه بوابات لمداخل في عمق الجبل قرب احد القواعد العسكرية التي شهدت بعض التطويرات الجديدة ..

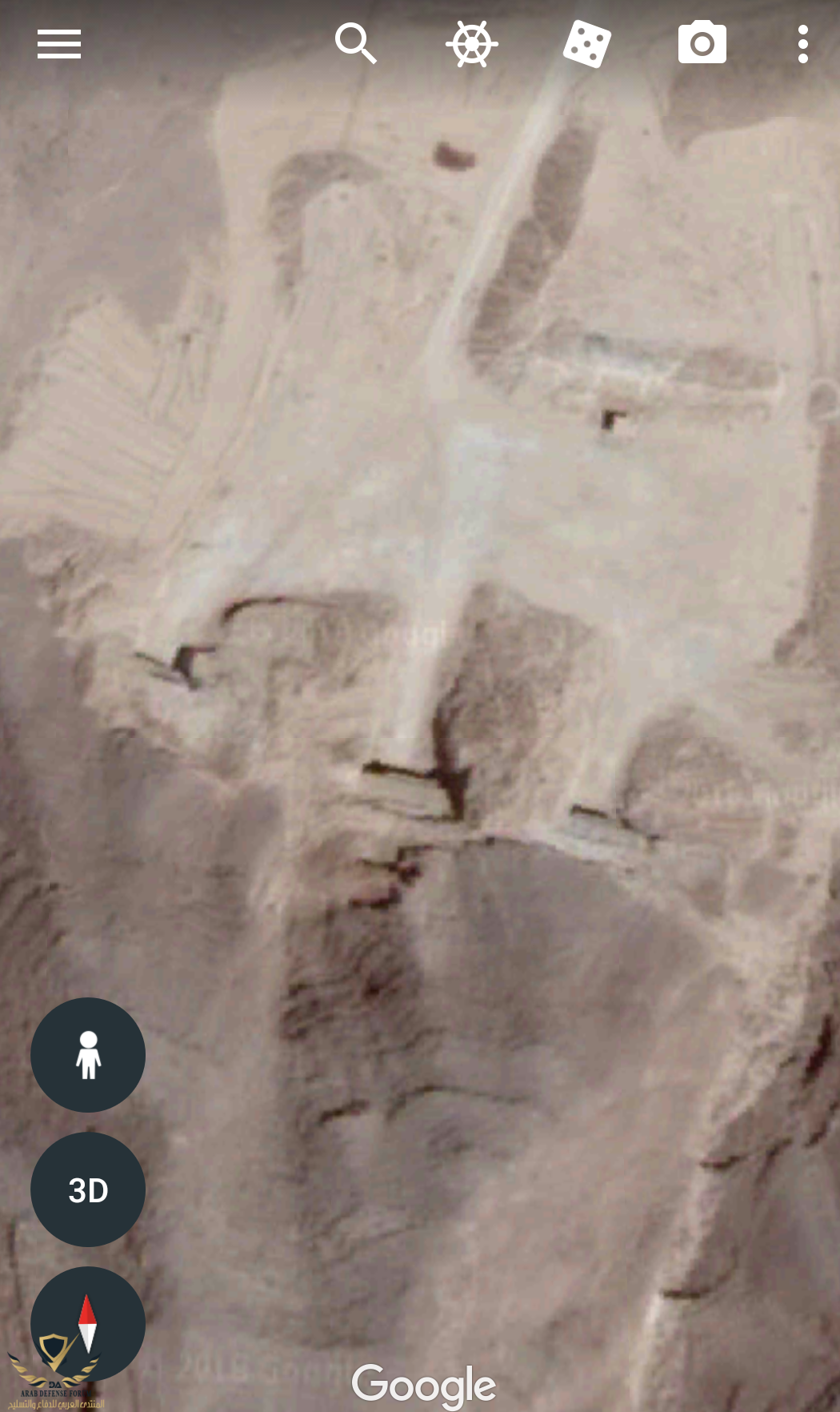

المدخل الاول

مشاهدة المرفق 143006

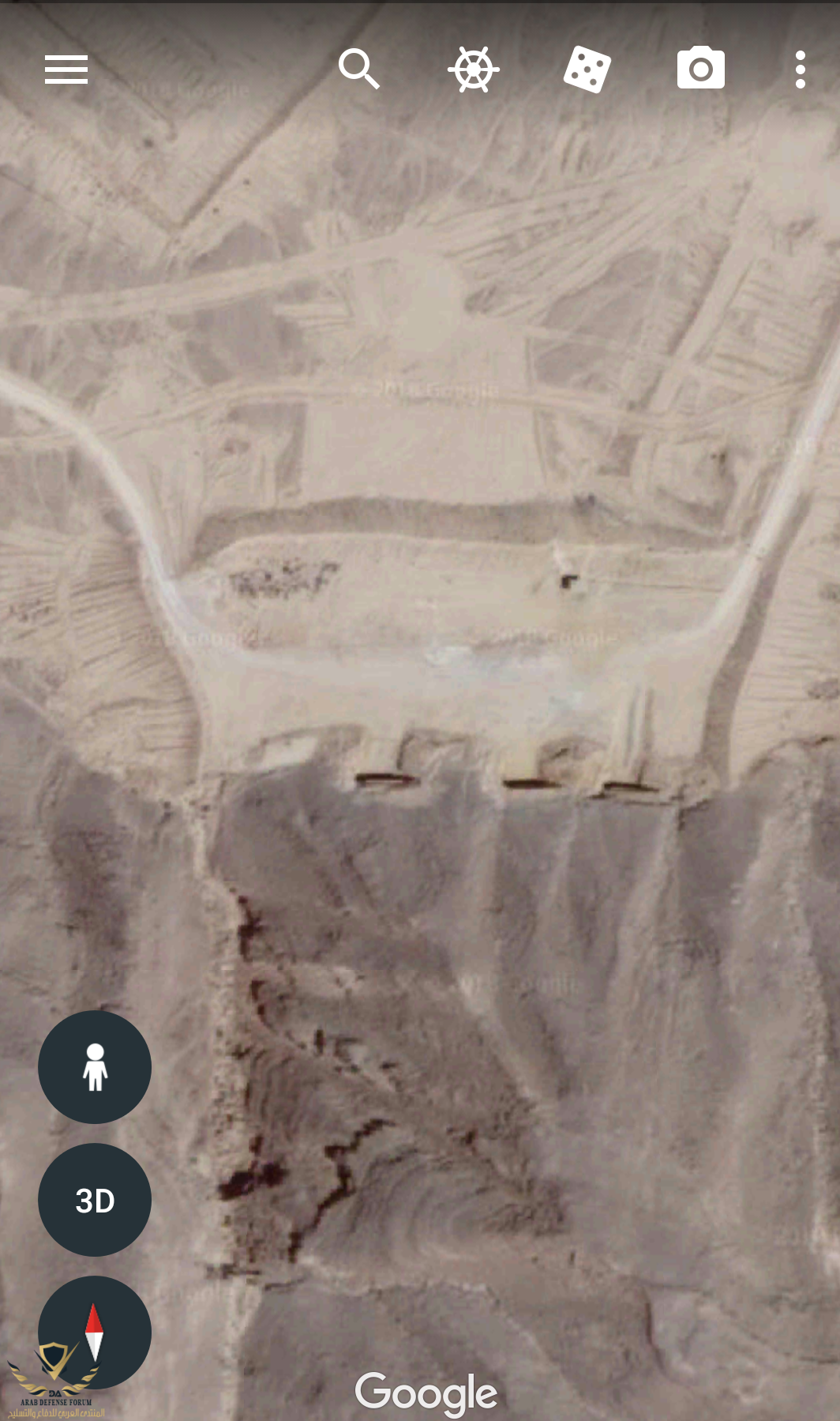

المدخل الثاني


مشاهدة المرفق 143005

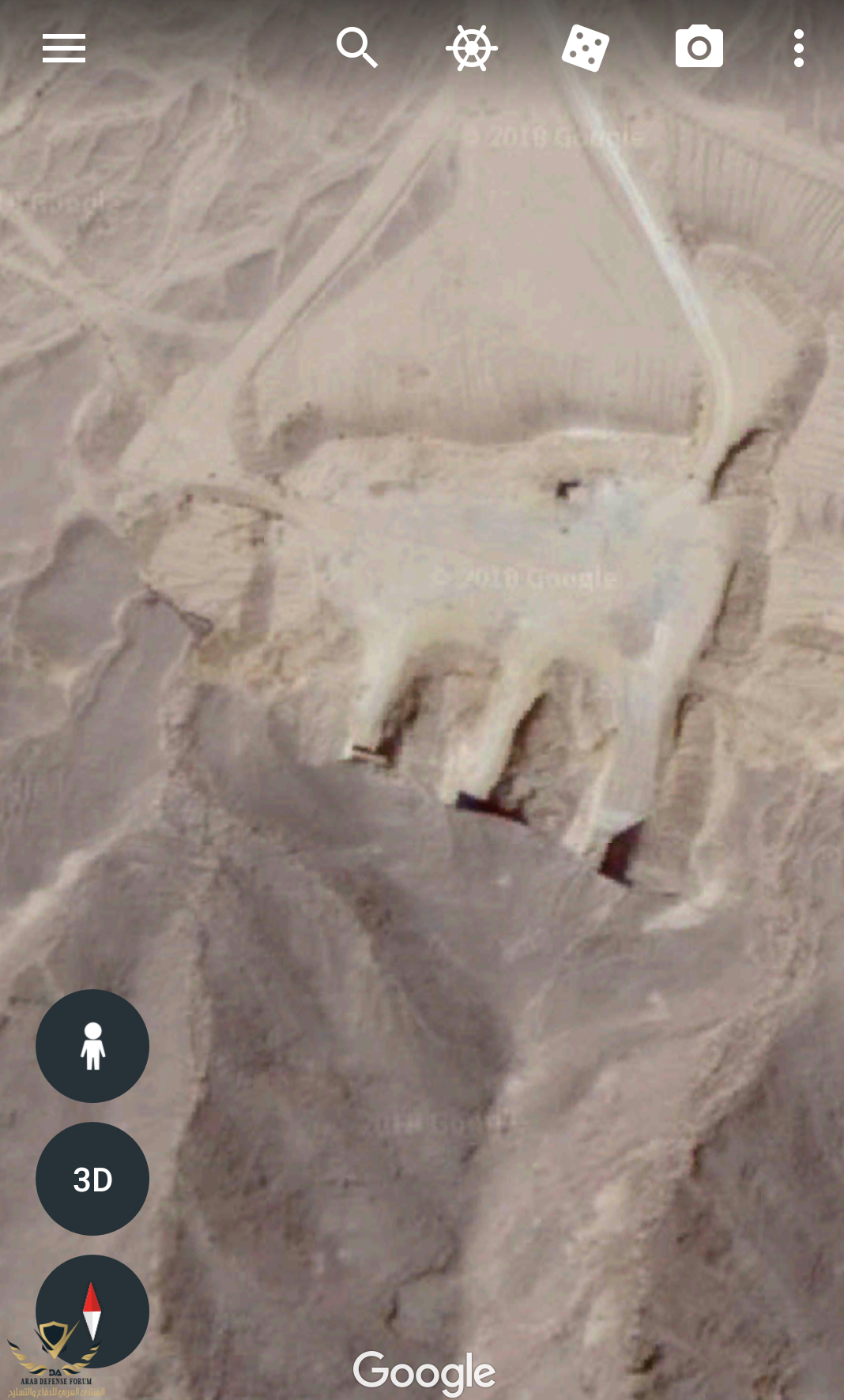

المدخل الثالث

مشاهدة المرفق 143004

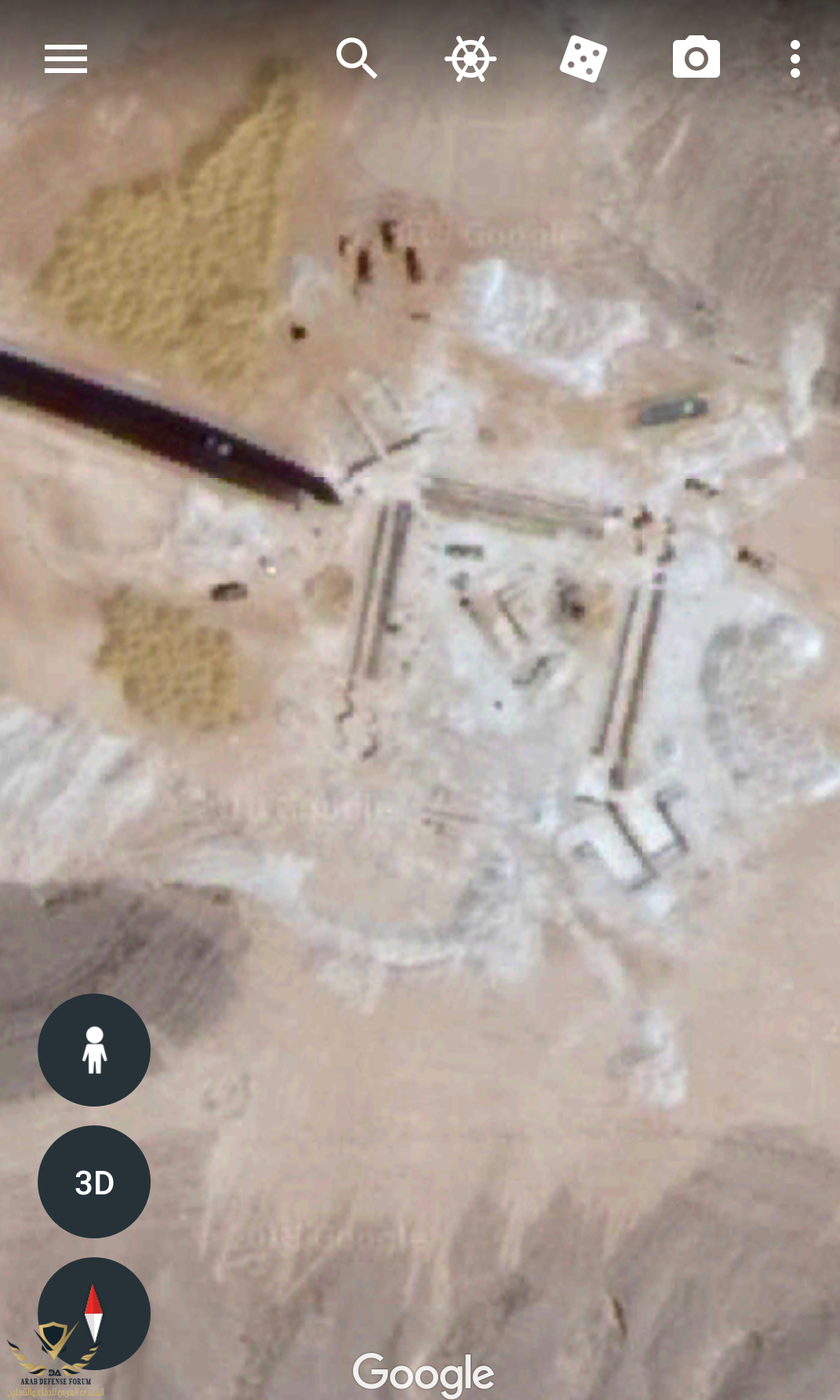

والملفت في الامر ظهور بداية انشاءات جديدة فوق قمة الجبل وايضا هو في منتصف الجبل بالضبط..

مشاهدة المرفق 143007
مانا بقول لحضرتك غالبا هيبقى غرب القناة في قطاع الجيوش

مانا بقول لحضرتك غالبا هيبقى غرب القناة في قطاع الجيوش

المشكلة ان اغلب القواعد تشهد تطويرات فيصعب معها الجزم حتى قاعدة فايد تشهد تطويرات كبيرة

لا فائدة من البحث :cry:


صورة للتطوير الجديد في احد القواعد

٢٠١٨-١١-٢٣ ١١.٠٢.٥٠.png

ساكتفي بردك هذا رغم تحفظي
صباح الخير يا مارشال
صباح الخير

The V suffix stands for Voyska (ground forces). It was designed to form the top tier army air defence system, providing a defence against ballistic missiles, cruise missiles and aircraft, replacing the SA-4 Ganef.

المشكلة ان اغلب القواعد تشهد تطويرات فيصعب معها الجزم حتى قاعدة فايد تشهد تطويرات كبيرة

لا فائدة من البحث :cry:

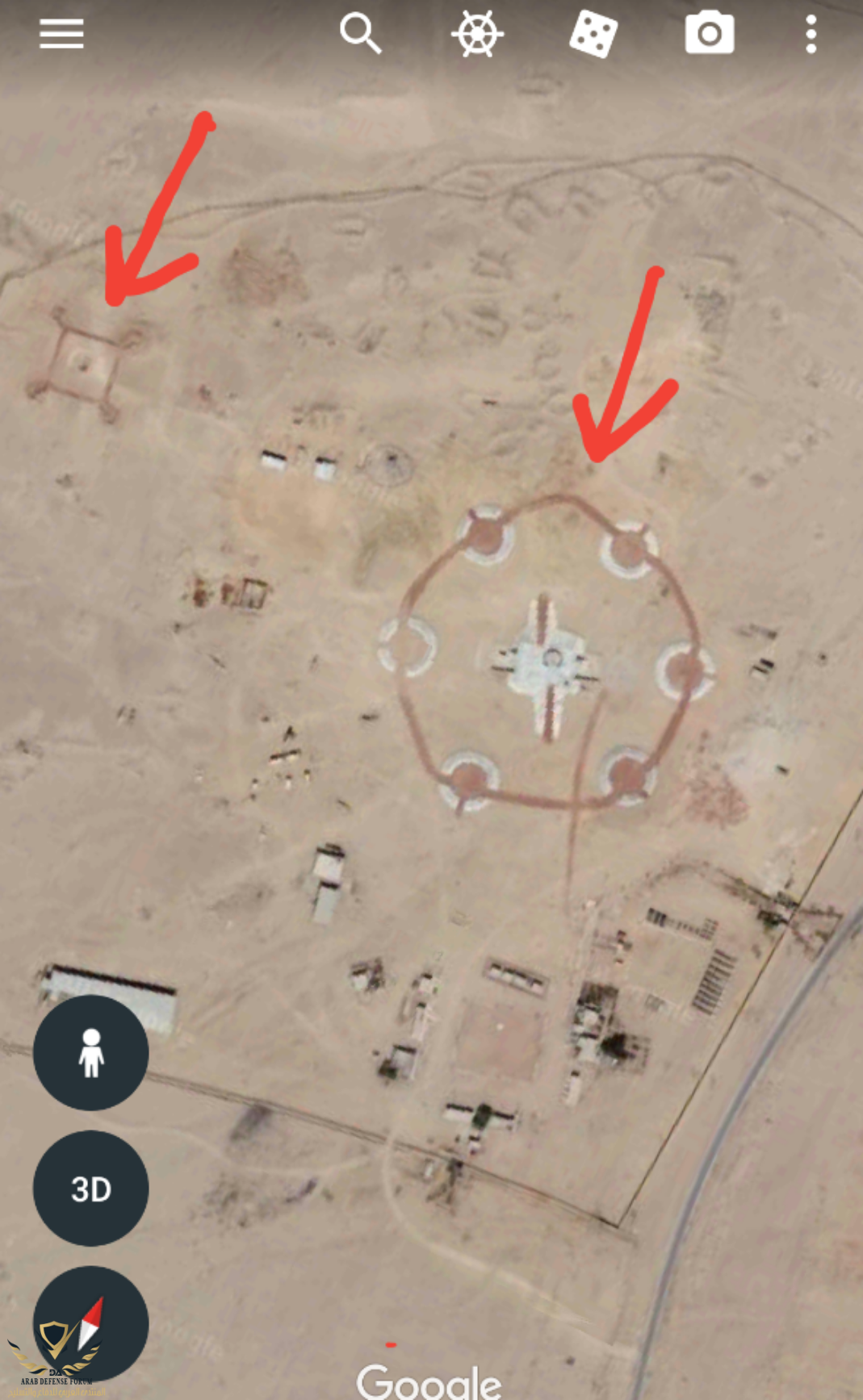

صورة للتطوير الجديد في احد القواعد

مشاهدة المرفق 143010
ارتكازات سداسية ورباعية ودوائر اشتباك
م/ط بيتشورا وبوك

إختيار مصر لمنظومة انتي 2500 أفضل من اختار منظومة فافوريت في سوريا لأنها أكثر حيوية وأفضل في التصدي لأهداف الصاروخية.

منظومة الدفاع الجوي بعيدة المدى (S-300VM (Antey-2500 العاملة لدى قوات الدفاع الجوي المصري
S-300VM هي عبارة عن منظومة دفاع جوي روسية الصنع مجنزرة ذاتية الحركة تم تصميمها لتوفير الحماية وتغطية الوحدات المدرعة و المشاة الميكانيكية على صعيد الفرق و الجيش الميداني، وتتميز بحركية عالية في المناطق دات البيئة الصحرواية، كما توفر أيضا الحماية للأهداف الحيوية المهمة في عمق البلاد مثل المطارات ومراكز القيادة و السيطرة.


المنظومة المتطورة (S-300VM (Antey-2500 او SA-23 Gladiator\Giant التي زودت بصفات قتالية متطورة جعلتها قادرة على التصدي للاهداف التالية :


1- الصواريخ البالستية متوسطة المدى Medium Range Ballistic Missile المُطلقة من مدى يبلغ 2500 كيلو متر ولذلك تم تسميتها بـ” Antey-2500 ” كونها قادرة على اسقاط الصواريخ التي تطلق من المدى المدكور، بينما كلمة Antey تشير الى الشركة المصممة والمطورة لهذه المنظومة ألماز أنتي Almaz Antey.
2- الصواريح البالستية قصيرة المدى Short Range Ballistic Missile التي تُطلق من مدى 300 الى 1000 كلم.
3- الصواريخ الباليستية التكيتيكة Tactical Ballistic Missile التي تُطلق من راجمات و قوادف الصواريخ، من مدى يبلغ 300 كلم.
3- الصواريخ الجوالة او الكروز بمختلف انواعها.
4- الطائرات المقاتلة و الاهداف الجوية التي تتميز بقدرة مناورة عالية.
5- الطائرات الإستراتيجية مثل قادفات القنابل وطائرات الانذار المبكر “اواكس AWACS” وطائرات الاستطلاع والإعاقة والتشويش الإلكتروني.

أهم الخصائص التي تتميز بها المنظومة الجديدة :

S-300VM قادرة على العمل بحصانة عالية ضد كل انواع التشويش الإلكتروني المكثف.

رصد الطائرات الشبحية ذات المقطع الراداري المنخفض جدا الذي قد يصل إلى 0.02 متر مربع.

وتتميز هذه المنظومة بأفضلية على النسخة S-300 PMU2 لكونها مجنزرة حيث تمتلك قدرة حركية جيدة مصممة من اجل مرافقة القوات البرية عكس النسخة المدولبة (دات العجلات) المصممة اساسا لحماية الاهداف المركزية في عمق الدولة، كما تتميز ايضا بقدرات أفضل في التصدي للصواريخ البالستية والصواريخ الجوالة او الكروز لتوفير حماية فعالة للقوات البرية ضد كل التهديدات الصاروخية التي تطلق من منصات جوية او ارضية او بحرية وكدلك قدرتها على التعامل مع الاهداف الشبحية.

اعتماد انظمة صينية بالكامل اراه اختيار صعب و مغامر
كما ان النظم بعيدة المدي منها ليست ذات موثوقية عالية و تعاني تكنولوجيا (علي الاقل تلك المعروضة للتصدير)
الصين نفسها تشتري الاس 400 ، لنتركهم يستوعبها و لنري انعكاسات ذلك علي النسخ الجديدة التي بدأت تظهر في النسخ HQ-9B و HQ-9C
تبدو الانظمة قصيرة المدي افضل اختيار حاليا من الصين


منظومة الدفاع الصاروخي بعيدة المدى S-300VM - Antey-2500 العاملة بقوات الدفاع الجوي المصري
_____________________________________________________________________________


تُعد S-300VM منظومة دفاع جوي صاروخي روسية مُجنزرة ذاتية الحركة مُصمّمة خصيصا لتوفير أعمال الحماية والتغطية الدائمين للوحدات المدرعة ووحدات المشاة الميكانيكية على مستوى الفرق والجيوش الميدانية مع قدرة حركية واسعة النطاق في المناطق الصحراوية، بخلاف توفير الحماية للأهداف الحيوية عالية القيمة في عُمق الدولة أيضا كمراكز القيادة والسيطرة والمطارات، وتعود أصولها الى النسخة S-300V التي دخلت الخدمة لأول مرة عام 1983 لدى الاتحاد السوفييتي والمُشتقة بدورها من منظومة S-300 الشهيرة.

تم تصميم منظومة S-300V خصيصا كمضاد للصواريخ الباليستية ABM Anti Ballistic Missile في المقام الأول وحملت اسم SA-12 Gladiator / Giant حيث كان صاروخ النسخة Gladiator يبلغ مداه 75 كم وصاروخ النسخة Giant يبلغ مداه 100 كم افقيا ويصل الى ارتفاع 32 كم.

لكن منظومة S-300VM - Antey-2500 لم تعرض للبيع الا مؤخرا

تحمل منظومة الدفاع الصاروخي بعيدة المدى S-300VM - Antey-2500 صفات قتالية جديدة جعلت منها قادرة على التصدي للمخاطر الآتية :

- الصواريخ الباليستية مُتوسطة المدى Medium Range Ballistic Missile MRBM المطلقة من مدى يصل إلى 2500 كم ولذلك سميت المنظومة بـ" Antey-2500 " نسبة لقدرتها على التعامل مع الصواريخ المُطلقة من المدى المذكور، في حين ان كلمة " Antey " ترمز إلى شركة " ألماز أنتي Almaz Antey " المُصممة والمُطورة لهذه المنظومة.

- الصواريح الباليستية قصيرة المدى Short Range Ballistic Missile SRBM المُطلقة من مدى 300 - 1000 كم.

- الصواريخ الباليستية التكيتيكة Tactical Ballistic Missile TBM المُطلقة من راجمات وقواذف الصواريخ، من مدى يصل إلى 300 كم.

- الصواريخ الجوالة بمختلف أنواعها.

- الطائرات المُقاتلة والأهداف الجوية ذات قدرة المناورة العالية.

- الطائرات الاستراتيجية كقاذفات القنابل وطائرات الانذار المبكر " أواكس " وطائرات الاستطلاع الالكتروني والإعاقة والشوشرة الإلكترونية.


أما أهم الخصائص التي اكتسبتها المنظومة الجديدة :

- قدرة العمل بحصانة عالية ضد مختلف أنواع التشويش الإلكتروني الكثيف.

- قدرة رصد الأهداف الشبحية وذات المقطع الراداري شديد الإنخفاض الذي يصل إلى 0.02 متر2.

- قدرة أكبر فى التعامل مع الصواريخ الباليستية.

- توسيع مدى صواريخ المنظومة والذى وصل الى 350 كم ضد الطائرات.


* حاليا لا يتم انتاج أية نسخ من أنظمة S-300 في روسيا ماعدا منظومة S-300VM ( النسخة الروسية تحمل اسم S-300V4 ) حيث تتسلح به وحداته إلى جانب أنظمة S-400،

وتعتبر مصر ثاني دولة في العالم تتعاقد عليها بعد فنزويلا التى اشترت بطاريتين من هذه المنظومة

يبلغ سعر البطارية الواحدة حوالى 350 مليون دولار

بحسب ماورد في وكالات الأنباء الروسية، تعاقدت مصر على 4 بطاريات من هذه المنظومة، ثم تم الإعلان عن مباحثات خاصة بزيادة العدد دون تفاصيل إضافية. وبدأت اعمال التسليم والتدريب منذ نهاية 2014 لتنتهى بنهاية عام 2017.

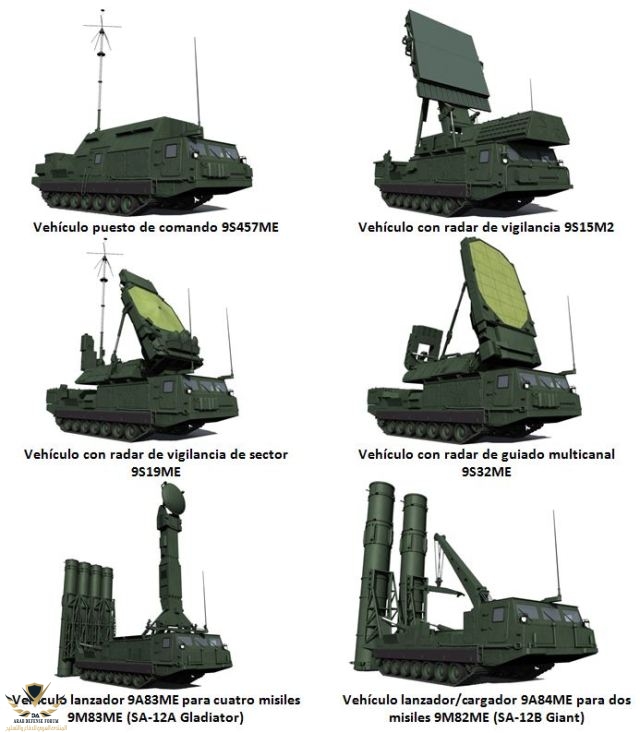

* مكونات البطارية :
_______________


- المركبة 9S457ME للقيادة والسيطرة والتحكم>

صورة للمركبة :
http://i.imgur.com/MEnZNKs.jpg


- عدد 1 - 6 ( العدد حسب الطلب ) مركبة 9A83ME قاذفة Launcher للصواريخ وتحمل 4 صواريخ من النوع 9M83ME بالإضافة لرادار توجيه الصواريخ، والمنصوب بشكل رأسي في الجزء الأمامي منها والذي يُمكنه تغطية زاوية أفقية قدرها 90º وزاوية رأسية قدرها 110º، وتم تصميمه بهذا الوضع لرصد الأهداف الجوية على الارتفاعات المنخفضة بشكل أفضل.

صورة للمركبة :
http://i.imgur.com/G6DBkG4.jpg


- عدد 1 - 6 ( العدد حسب الطلب ) مركبة 9A84ME مُلقّمة أو قاذفة Loader / Launcher للصواريخ وتحمل صاروخين من النوع 9M82MDE/9M82ME بالإضافة لرافعة للصواريخ أو رادار توجيه الصواريخ، والمنصوب بشكل أفقي في الجزء الأمامي منها والذي يُمكنه تغطية زاوية أفقية قدرها 360º وزاوية رأسية قدرها 180º وتم تصميمه بهذا الوضع لمراقبة الاهداف الجوية في مختلف الاتجاهات.

صورة للنسخة المزودة برادار التوجيه :
http://i.imgur.com/eaMwzg4.jpg


صورة للنسخة المُزودة برافعة الصواريخ :
https://i.imgur.com/icZxnRf.jpg


- رادار توجيه الصواريخ مُتعدد القنوات 9S32ME ذات مصفوفة المسح الإلكتروني السلبي PESA، ويبلغ مداه 400 كم ويصل إلى ارتفاع 250 كم.

صوره للرادار :
https://i.imgur.com/LYjaux9.jpg


- الرادار ثلاثي الابعاد 9S15ME للانذار المبكر والمسح الجوي في مختلف الاتجاهات All-Round Surveillance، ويبلغ مداه 500 كم ويصل إلى ارتفاع 60 كم.

صورة للرادار :
https://i.imgur.com/Lo5OwN8.jpg


- رادار مسح ومراقبة القطاعات Sector Surveillance طراز 9S19ME ذات مصفوفة المسح الإلكتروني السلبي PESA والمتخصص في رصد وتتبع وامساك الصواريخ الجوالة والباليستية والاهداف ذات المقاطع الراداري المُنخفضة من خلال تركيز الاشعاع الراداري على قطاع محدد لزيادة المدى الأقصى للرصد، ويبلغ مداه 400 كم ويصل إلى ارتفاع 240 كم.

صورة للرادار :
https://i.imgur.com/PdhjwpK.jpg


* يُمكن ربط المنظومة بأنواع اخرى من رادارات الانذار المبكر والمسح الجوي بعيدة المدى المُتخصصة في رصد الطائرات الشبحية عند الحاجة لذلك.


* قدرات الصواريخ :
____________________


1- الصاروخ 9M82ME أو " Giant " : مُخصص للتعامل مع المقاتلات والصواريخ الباليستية متوسطة المدى المُطلقة من مسافة 2500 كم، وطائرات الإنذار المبكر AWACS وطائرات الاستطلاع والمسح الجوي الإلكتروني وتحديد الاهداف ISTAR / ISR وطائرات التشويش والهجوم الإلكتروني Jamming / Electronic Attack، ويعتمد في توجيهه على الملاحة بالقصور الذاتي مع تحديث المعلومات عن احداثيات الهدف بواسطة نظام التوجيه بالأوامر عبر موجات الراديو Radio Command Guidance، ثم ينتقل الى تفعيل باحثه الراداري شبه النشط في المرحلة الأخيرة مُعتمدا على رادار الاشتباك النيراني للمنظومة، ويحوي رأس حربي ثقيل يزن 150 كج شديد الانفجار مُتشظّي ذات طابة تقاربية Proximity Fuse تقوم بتفجير الرأس الحربي بشكل مُركّز في اتجاه الهدف عندما يكون على مقربة من الصاروخ بمسافة 3.5 متر تقريبا مُتسببة في موجة تدميرية هائلة تقضي عليه .

# يبلغ مدى الاشتباك ضد الطائرات 200 - 250 كم والارتفاع 25 متر - 30 كم.

# يبلغ مدى الاشتباك ضد الصواريخ الباليستية 30 كم والارتفاع 1 - 25 كم.

# يُمكنه الاشتباك مع صاروخ باليستي سرعته القصوى 4.5 كم / ثانية ( 16.2 ألف كم / ساعة ).


2- الصاروخ 9M82MDE هو نُسخة مُوسّعة المدى من الصاروخ 9M92ME ويملك نفس الصفات القتالية والفنية سالفة الذكر، ماعدا المدى الذي يصل الى 350 كم بدلا من 250 كم.


3- الصاروخ 9M83ME أو " Gladiator " : مُخصص للتعامل مع الطائرات المقاتلة والصواريخ الجوّالة والصواريخ الباليستية قصيرة المدى المُطلقة من مسافة تصل إلى 1150 كم بحد أقصى، ويعتمد في توجيهه على الملاحة بالقصور الذاتي مع تحديث المعلومات عن احداثيات الهدف بواسطة نظام التوجيه بالاوامر عبر موجات الراديو Radio Command Guidance، ثم ينتقل الى تفعيل باحثه الراداري شبه النشط في المرحلة الأخيرة مُعتمدا على رادار الاشتباك النيراني للمنظومة، ويحوي رأس حربي ثقيل يزن 150 كج شديد الانفجار مُتشظّي ذات طابة تقاربية Proximity Fuse تقوم بتفجير الرأس الحربي على مقربة من الهدف وبشكل مُركز في اتجاهه مُتسببة في موجة تدميرية هائلة تؤدي الى تدميره

# يبلغ مدى الاشتباك ضد الطائرات 120 - 130 كم والارتفاع 25 متر - 30 كم.

# يبلغ مدى الاشتباك ضد الصواريح الباليستية 40 كم والارتفاع 1 - 25 كم.

# يمكنه الاشتباك مع صاروخ باليستي سرعته القصوى 3 كم / ثانية ( 10.8 ألف كم / ساعة ).


* قدرة التتبع والاشتباك والحركية :
__________________


# عدد مسارات الأهداف التي يمكن تتبعها معا : حتى 65 مسارا.

# عدد الأهداف التي يُمكن تحديدها في آن واحد للاشتباك معها : حتى 24 هدف.

# عدد الأهداف التي يمكن أن تشتبك معها البطارية الواحدة فى آن واحد : حتى 6 أهداف يتم الاشتباك معهم بعدد يصل الى 12 صاروخاً.

# عدد الصواريخ التي يُمكن توجيهها ضد نفس الهدف : صاروخين من نفس المركبة القاذفة أو 4 صواريخ من مركبتين قاذفتين.

# سرعة رد الفعل : 7.5 ثانية حتى بدء الإطلاق منذ بداية اكتشاف الهدف .

# زمن الإطلاق : 1.5 ثانية بين كل صاروخ للمركبة الواحدة أو 0 ثانية في حالة الإطلاق المتزامن من عدة مركبات.

# سرعة نصب البطارية : 5 دقائق وبما لا يتجاوز 6 دقائق منذ لحظة التوقف حتى نصب البطارية بالكامل، ونفس الزمن أيضا بعد الانتهاء من الاشتباك والانسحاب من الموقع فيما يُعرف بقدرة " الاختباء، الإطلاق والانطلاق بسرعة Hide, Shoot & Scoot " .

# سرعة عربات المنظومة : 50 كم / ساعة.

# مدى العمليات لسير عربات المنظومة : 250 كم بدون الحاجة للتزود بالوقود.
___________________________________________________________


Thunderbolt
