ليس كل ما يطوره الروس يقدر الغرب علي مجاراته و العكس صحيح , لكن في حالة الروس هناك الكثير من ما طور في روسيا و لم يحاكيه الغرب او حتي يقترب منه , هذا طبيعي , كل جانب له تكنلوجيا خاصه به
سو-57 تتفوق على ف22 و ف35
- بادئ الموضوع BERKUT_SU
- تاريخ البدء
ليس كل ما يطوره الروس يقدر الغرب علي مجاراته و العكس صحيح , لكن في حالة الروس هناك الكثير من ما طور في روسيا و لم يحاكيه الغرب او حتي يقترب منه , هذا طبيعي , كل جانب له تكنلوجيا خاصه به
- إنضم
- 26 مارس 2018
- المشاركات
- 19,266
- التفاعل
- الدولة
مثل ماذا اخي؟ ما الذي برع فيه الروس و لم يجاريهم فيه احد؟
- إنضم
- 2 سبتمبر 2017
- المشاركات
- 1,825
- التفاعل
- الدولة
محركات الصواريخ . ناسا لليوم تستخدم محركات صواريخ روسية حتي في ظل العقوبات الامريكية علي روسيا
- إنضم
- 14 يونيو 2009
- المشاركات
- 8,388
- التفاعل
- الدولة
اخي الكريم, انت من اثار الحقبه السوفيتية كدلاله لتفوق الروس, مش انا
الروس و الصينيين و الامريكان و غيرهم لديهم برامج نشطه في الرادارات الفوتونيه, و ايطاليا لديها نموذج يعمل اليوم (الاول من نوعه) https://www.iris.sssup.it/retrieve/handle/11382/498512/13151/[1] Nature 2014.pdf
خلافي معك ان الروس متفوقين على المنافسين, فقط لا غير
اشرف عنده موضوع اخر عن الباك فا ....بالامس وضعت ردي هناك عن مدى تطور برنامج ردار الفوتونيك الروسي مقارنة باي ردار موجود الان بامكانك ان تلقي نظرة عليه ..ايطاليا فينميكانيكا قدموا مجرد بحث عن تطبيقات ردار الفوتونيك ...ام الروس فقد اختبرو فعليا الردار واي بحث في غوغل عن هذا النوع من الردارت ستجد مواضيع عن الروس وحدهم
في الواقع انتم من يعيش غي الحقبة السوفياتية من خلال نظرتكم الى الروس
-------------
في عام 2013 عرض الروس demo mock-up لردار FGA35 وخلال عام 2016 اختبرو اول نسخة labs version من FGA35 (3D) في anechoic chamber والتي كانت عبارة عن نسخة low-temperature co-fi red ceramic-3D/ROFAR اي ردار radio-optic/photonic ثلاثي الابعاد بتقنية LTCC-based GaN power amplifier module قائم على استخدم الليزر من اجل توليد اشارات RF frequency واعتراض الاشارات المعادية وتحليلها ..ميزة استخدام هذه التقنية هو جعل الردار اصغر حجم miniaturization واقل وزن ممكن مع قدرات وطاقة بث كبيرة جدا و اقل حاجة لاستهلاك الطاقة ومقاومة اعتى للحرارة والتلف ...هذه المميزات تمنح الرادر بالمقابل القدرة على تادية سلسلة من المهام كان من الصعب تطبيقها على الردرات السابقة بما فيها aesa نظرا لمعدل الاستهلاك العالي للطاقة وسرعة تلف عناصر T/R Modules وارتفاع درجة الحرارة , ومن بين هذه القدرات , زيادة دقة و مدى الكشف والتعقب باقل استهلاك ممكن للطاقة ودون الحاجة الماسة لتضخيم عدد عناصرT/R او زيادة قطر الردار -زيادة نطاق التردد من 10 جيجا هرتز الى 100 جيجاهرتز ultra wideband signals - القيام بعمليات الحرب الالكترونية مع دمج خاصية DRMF بردار - القيام بعمليات الاستخبارات الالكترونية ELINT - توفير خاصية الداتا لينك و الاتصالات - قدرة multi band اي القدرة على العمل في نطاقات تردد مختلفة X/L/S band - -تحسين قدرات ودقة رسم الخرائط SAR resolution الى اقصى المستويات الروس وصلو في Spotlight SAR الى resolution قدرت ب 0.5 م -امكانية رسم شكل الهدف بالابعاد الثلاثية 3D image .... والعديد من القدرات وانماط العمل كالاحوال الجوية والملاحة التي اضيفت او ضعفت قدراتها و التي كانت في ما مضى تحتاج الى تجهيزات وانظمة خاصة بحد ذاتها للقيام بها
شركة KRET حققت من خلال Phazotron تقدما كبيرا في مجال انجاز واختبار هذا الردار والكلام هذا كان عام 2015 في مجلة kret

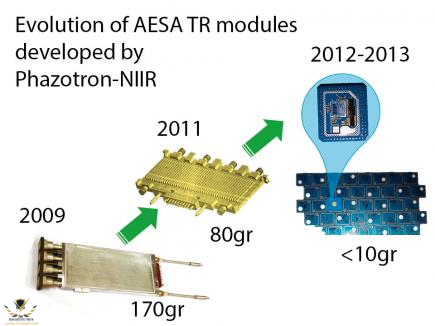

In 2013, we designed an advanced AESA with
cutting-edge dual-band T-R modules based
on the 3D technology. The Semiconductor
Instrument Research Institute (NIIPP) in the city
of Tomsk is developing the modules
development of new-generation of such radars
has a tendency towards the development of digital
radars and digital integrated AESAs based on 3D
technologies. Their manufacture may involve not
only low-temperature co-fi red ceramic (LTCC), but
other materials as well
The T-R module feature is its emitters being
dual-hatted as its top cover. To provide the radiofrequency
characteristics required, the emitter is
based on the 12-layer LTCC 3D technology allowing
both the manufacture of the layered board with
its T-R module elements and the growing of the
ceramic casing around it, with the board becoming
part of the casing.
The next step past the 3D technology is a film
technology with the use of radio-photon optics
that will allow an improvement in the efficiency
of electronic equipment by tens of times. In the
near future, we are going to transition to the AESA
design film technology that is based on nanooptoelectronics
and allows full implementation
of the aircraft ‘smart skin’ concept. Nanooptoelectronics
in radio-optical AESAs will enable
airborne radars to handle ultra-wideband signals,
while the additional use of digital circuitry will turn
the AESA into a multifunction antenna system for
the airborne radar as a whole.
في حين بدات شركة NIIP ايضا بتطوير نسخة مماثلة له للمقاتلة باك فا حيث يتوقع خبراء NIIP ان اول نسخة اختبارية جوية من الردار ستكون جاهزة بحلول عام 2020
In the early 2020s, Russia's fifth-generation PAK FA fighter jet could get a photonics-based radar system using active radio-optical phased array technology (known by its Russian acronym ROFAR). It would be capable of viewing stealth aircraft at distances

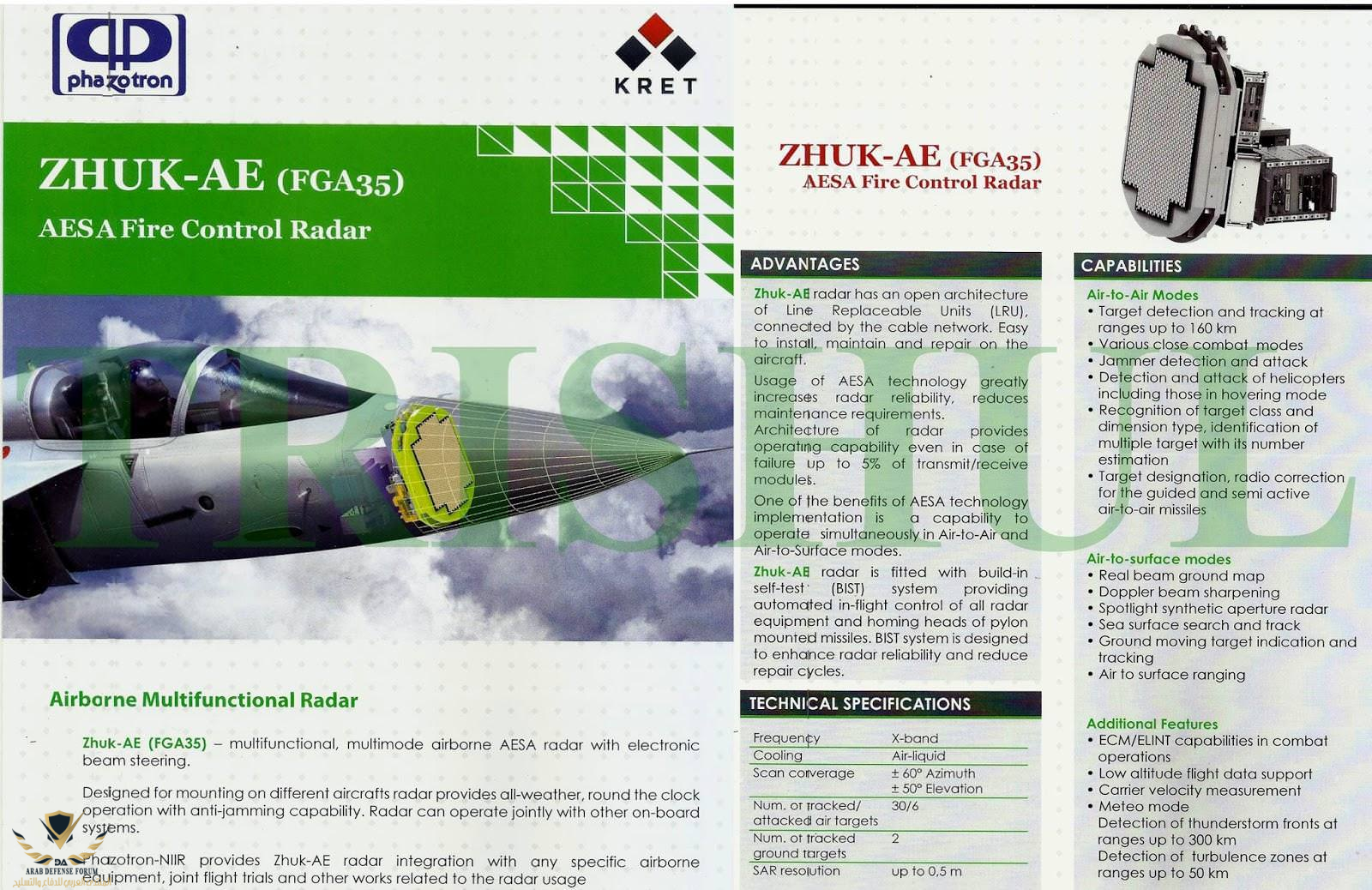

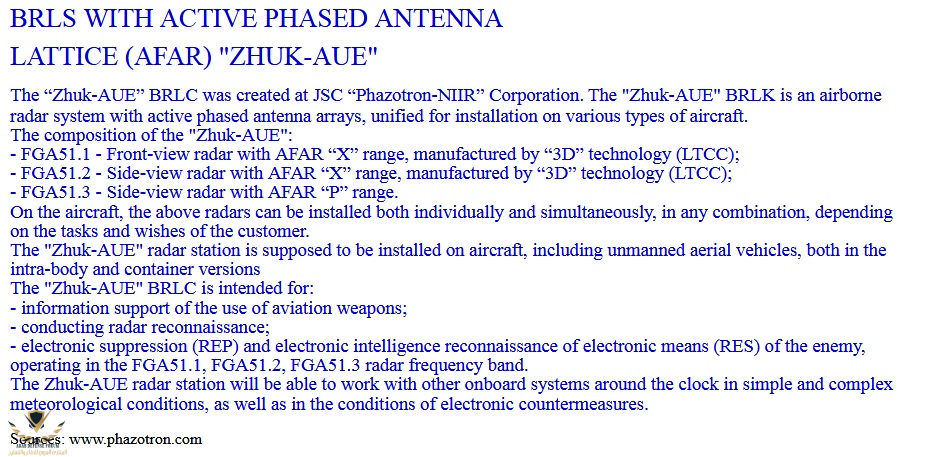

الردار الذي عرضته KRET منذ ايام في الصين Zhuk-AM/AME هو نسخة اخرى من ردرات ROFAR الثلاثية الابعاد التي تطورهم Phazotron والذي يعتمد على مزيج من الليزر او infrared light beams اضافة الى electromagnetic waves التقليدية وتركيبته تكمن في مزيج من عناصر T-R module و الالياف الضوئية fiber-optic ومولدات خاصة للفوتونيك...بالمختصر المفيد هو ردار ضوئي يمزج بين microwave and optical waves / MWP , و تستهدف هذه النسخة الجديدة تحديدا مقاتلة الباك فا وهو بذالك اول ردار تطرحه Phazotron لمقاتلة سوخوي للجيل الخامس والذي حمل التعريف FGA 51.1 كما توجد امكانية تركيب الردار على الدورنات التي تطور حاليا

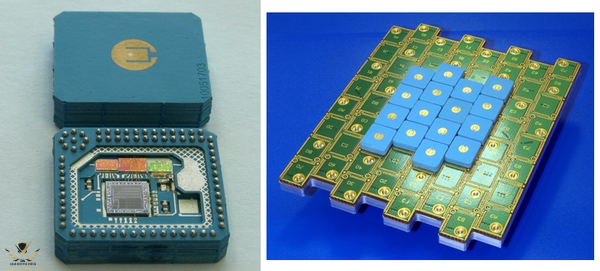

عناصر 3D GaN LTCC MMIC التي تطورهم شركة Phazotron الروسية , شركة NIIP المطورة لردار الباك فا تقول انها ستطور عناصرها 3D GaN في مدة تقل عن 5 سنوات التي احتاجتها Phazotron , طبعا سيتفيدون من التطور الحاصل في صناعة semiconductor في روسيا بعد تاسيس واعادة هيكلة الشركات المتخصصة في هذا المجال Angstrem - Mikron ومعهد NIIPP
by the year 2009 they had GaAS MMICs for N036 and now have pursued GaN AESA. “Yuri Guskov, stated the development time for the 3D GaN radar would be less than the 5 years taken for 'Zhuk AE
- إنضم
- 26 مارس 2018
- المشاركات
- 19,266
- التفاعل
- الدولة
In the early 2020s, Russia's fifth-generation PAK FA fighter jet could get a photonics-based radar system using active radio-optical phased array technology (known by its Russian acronym ROFAR). It would be capable of viewing stealth aircraft at distances
could تفيد التمني
بالتوفيق للرفقاء
could تفيد التمني
بالتوفيق للرفقاء
- إنضم
- 14 يونيو 2009
- المشاركات
- 8,388
- التفاعل
- الدولة
could للباك فا لشركة NIIP التي تطور ردار البيلكا ...اما فازوترون هي التي اختبرت اول ردار فوتونيك في العالم لا داربا لا فينميكانيكا ...ومنذ اسبوع يا صديقي عرضو ردار فوتونيك مخصص لباك فا والدرونات..ليدخلوا في منافسة توريد ردار الجيل 5 مع NIIP التي قالت انها ستطور ردار فوتونيك مماثل لردار فازترون بغضون 2020 -2021 واول نموذج له سيظهر بداية 2019 ..بعد ان سبقتهم فازوترون منذ عام 2013 واختبرته رسميا عام 2016 ..اقرى جيدا ما هو مكتوب ام انه لم تظهر الى could من كلاميIn the early 2020s, Russia's fifth-generation PAK FA fighter jet could get a photonics-based radar system using active radio-optical phased array technology (known by its Russian acronym ROFAR). It would be capable of viewing stealth aircraft at distances
could تفيد التمني
بالتوفيق للرفقاء
- إنضم
- 9 يوليو 2010
- المشاركات
- 3,076
- التفاعل
الباك فا ثورة تقنية بالخفاء والحمولة والمدى ومدىالكشف الراداري وحجم الكشف وزواياه ......... الخ.
- إنضم
- 9 يوليو 2010
- المشاركات
- 3,076
- التفاعل
- إنضم
- 14 أبريل 2008
- المشاركات
- 2,932
- التفاعل
السبائك المقاومة المستخدمة في كاسحات الجليد
تطبيقات تصغير النظائر المشعة اللتي انتهت لاصغر مفاعل نووي
الليزر النبضي منخفض الطاقة شديد القدرة ( المنافس الغربي هو ليزر كيماوي عالي الطاقة و لا. يمكن تركيبه علي منصات صغيرة)
العزل الهوائي للذخائر التحت مائية
كثير من تطبيقات الاتصالات اللاسلكية المشفرة
و غير ذلك الكثير الكثير ، مع كل الاحترام لما لدي الغرب لكنهم ليسوا الوحيدين و ليسوا حتي متفوقين علميا لا في المطلق و لا في المجمل
فقط تذكر ان لا قوة غربية استطاعت بناء محطة فضائية من الالف الي الياء ، روسيا فقط من فعلتها و عندما حاول الغرب لم يفعلوها بدون التعاون مع الروس وبتصميم مشابه لمحطتهم مير ، و الي الان لا احد يصل للمحطة بدون وسائل النقل الروسية
الصراحة روسيا شئ ، والاتحاد السوفيتي شئ آخر ... والبعض لا يزال يدور في تلك الحقبة ... عموما (روسيا) صاحبة المبخرة لا تستطيع منافسة امريكا وستترجع اكثر ... اذا كان فيه (قطب) ممكن ان يقارع بالمستقبل فهو (الصين).اخي الكريم, انت من اثار الحقبه السوفيتية كدلاله لتفوق الروس
الروس و الصينيين و الامريكان و غيرهم لديهم برامج نشطه في الرادارات الفوتونيه, و ايطاليا لديها نموذج يعمل اليوم (الاول من نوعه) https://www.iris.sssup.it/retrieve/handle/11382/498512/13151/[1] Nature 2014.pdf
خلافي معك ان الروس متفوقين على المنافسين, فقط لا غير
- إنضم
- 9 يوليو 2010
- المشاركات
- 3,076
- التفاعل

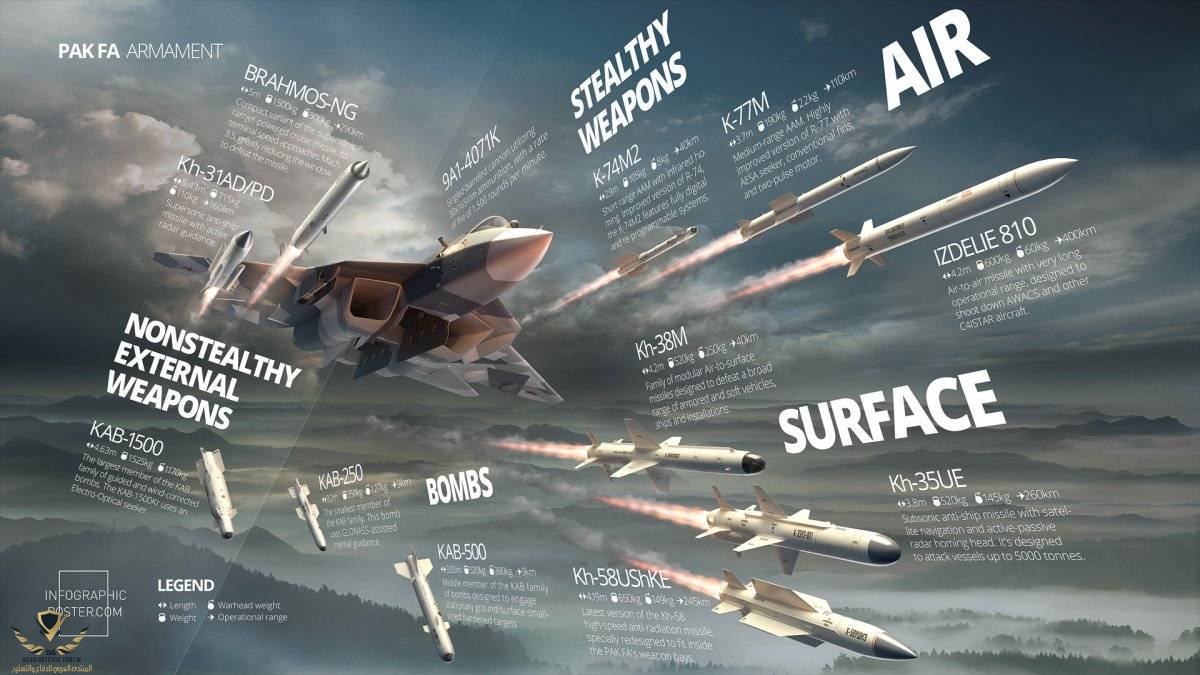

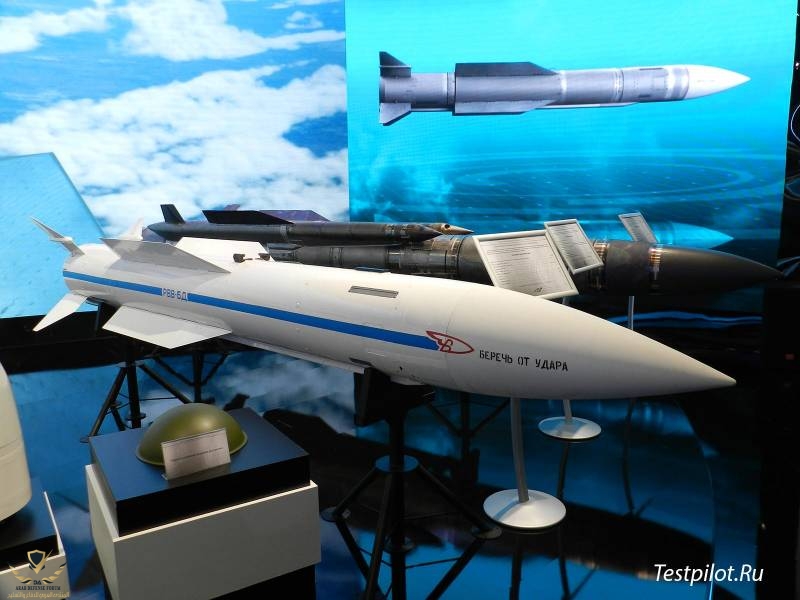

الصاروخ RVV-OB R-37 r الذي سوف تزود به الباك فا الشبح يستطيع إسقاط الشبح الأمريكية لايتننغ تو من مسافة 180 كم وطائرات الإنذار المبكر والصهريج والحرب الإلكترونية من مسافة 300 كم وهو ببساطة ما سوف يلغي التفوق الجوي الغربي.
- إنضم
- 4 مارس 2018
- المشاركات
- 149
- التفاعل
اختيار موفق
- إنضم
- 12 يوليو 2018
- المشاركات
- 5,908
- التفاعل
- الدولة
- إنضم
- 14 يونيو 2009
- المشاركات
- 8,388
- التفاعل
- الدولة

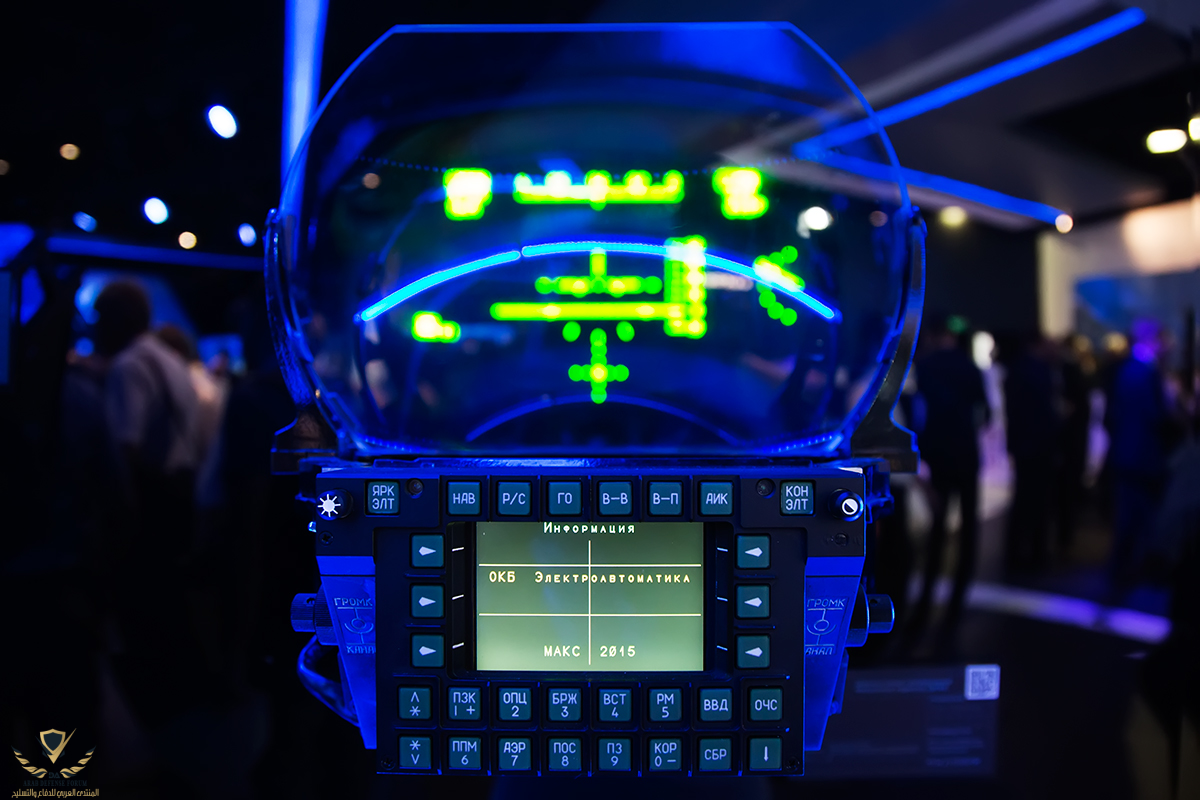

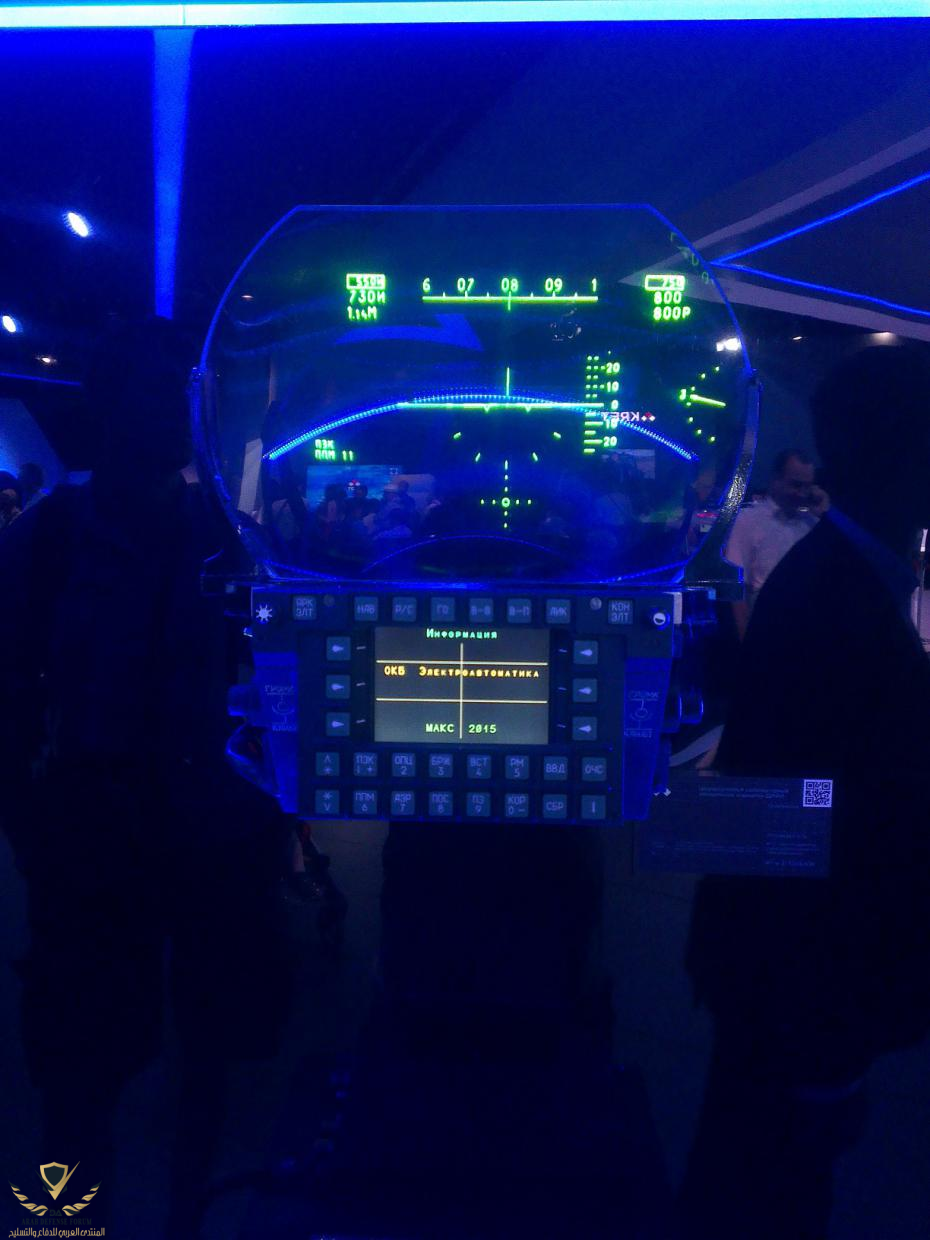

ال HUD -ShKS-5 الخاص بالباك فا في نمط الرؤية الليلية - الرؤية تتم من خلال نظام IRST - 101KS-V Quantum Optical Locating System
- إنضم
- 14 يونيو 2009
- المشاركات
- 8,388
- التفاعل
- الدولة

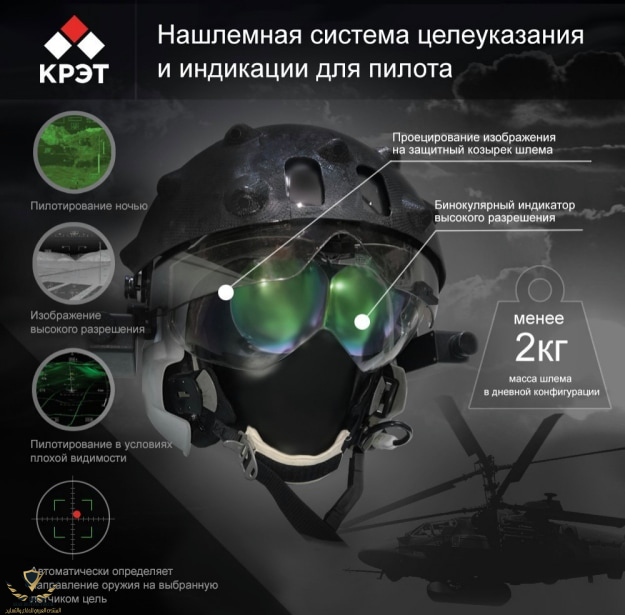

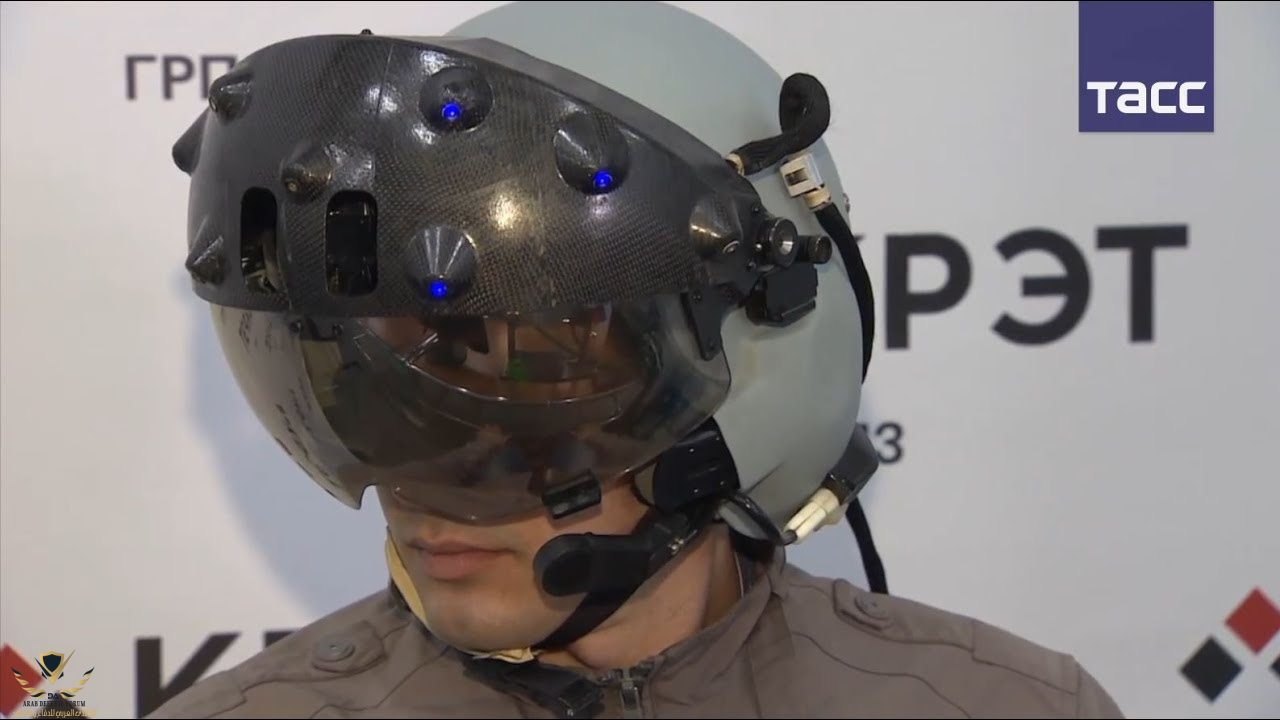

بعض خصائص الخوذة ZSh-10 helmet-Nashlemnaya Sistema Tseleukazaniya i Indikatsii (NSTI) HMDS التي عرضتها Kret مؤخرا
تتمثل العناصر الرئيسية لتكنولوجيا NSTsI-V المطورة من شركة OAO NPP Geofizika -NV لمقاتلة الجيل الخامس ومروحيات كا 52 و مي 28 {{ النسخة NSTsI-V للمقاتلات والنسخة NSCI-V للمروحيات }} في مجموعة من أجهزة استشعار الفيديو والرادار متعددة الأطياف Multi-spectral set of video/radar sensors والمتمثلة في -computing device - عدد 12 ماسح ضوئي LED tracking lights مركبة اعلى الخوذة في شكل نتؤات - استخدام عاكس صوتي acoustique ضوئي ليزري high-speed scan laser beam كجهاز مسح الكتروني acousto-optic deflector as a line scanning device يمنح الخوذة قابلية التعرف على البصمة الصوتية والمرئية للهدف .... الى ذالك يتميز نظام الخوذة بأبعاد ووزن صغير وموثوقية عالية وخوارزمية مرنة للتحكم في البرامج تسمح بتحويل حزمة الليزر في الفضاء بسرعة تصل إلى 30 μs في موضع واحد مع القدرة على التحكم في نمط الإشعاع الفوري. يمكن أن تعمل الخوذة في وضعين معا : كمحدد محدد مدى ليزري و كماسح ضوئي للمدى ولاقط لتراكم إشارات الصدى laser locator and a scanning range finder with an accumulation of echo signals. .
وتتمثل بعض خصائص وقدرات الخوذة التي كشف عنها بمايلي :
1- تحسين الخصائص المترولوجية metrological characteristics للأجهزة التصوير التلفزيونية الحالية وأجهزة التصوير الحراري وأنواع أخرى من المستشعرات
2-تطوير قناة ردارية مستقلة للخوذة كنظام فرعي لقنوات الفيديو البصرية modular video-information subsystem يوفر المعلومات الوظيفية في الوقت الحقيقي
3-تطبيق تكنولوجيات الرؤية المتقدمة / المركّزة (نظام الرؤية المحسّن enhanced vision system ، نظام الرؤية الاصطناعيةsynthetic vision system - نظام الرؤية المدمج combined vision system ) المدمجة مع خرائط التضاريس الرقمية الثلاثية الابعاد Digital tridimensional terrain maps
4-دمج تقنيات معالجة الفيديو intelligent video processing والتي تضمن (البحث اليدوي والآلي للأجسام -التعرف على الأشياء عند تثبيت مجال الرؤية - الكشف التلقائي automatic detection ، التعرف على الاهداف automatic recognition و تعقبها اليا automatic tracking باستخدام الصور من القنوات البصرية والردارية الأحادية والمتعددة الأطياف و تشكيل دفق من بيانات الفيديو من خلال أجهزة الاستشعار المتعددة الأطياف
5-استخدام مجموعة من الخوارزميات والبرمجيات والتقنيات لتنفيذ المهام الوظيفية المعقدة في الوقت الحقيقي خلال مختلف مراحل تحليل بيانات الفيديو
6-دمج خاصية تبادل البيانات وتعديل قاعدة البيانات with other cockpit displays في حال طلب الزبون ذالك
7-نظام الرؤية متعدد الأطياف عبارة عن عامل امان لسلامة الملاحة والطيران ويضمن التالي : {{ تحديد المسافة -الطيران المنخفض -الاقلاع والهبوط الاوتوماتيكي بما في ذالك الهبوط في المواقع الغير المجهزة -اكتشاف والتعرف على المعالم والتضاريس والاشياء objects -ضمان استقلالية الرؤية على مدار الساعة وفي مختلف الاحوال والظروف المناخية والجوية -ضمان أقصى مدى للكشف والتعرف على الصور المستهدفة }}
8-فلترة وانتقاء البيانات الاكثر اهمية وعرضها على المشغل في الوقت الحالي

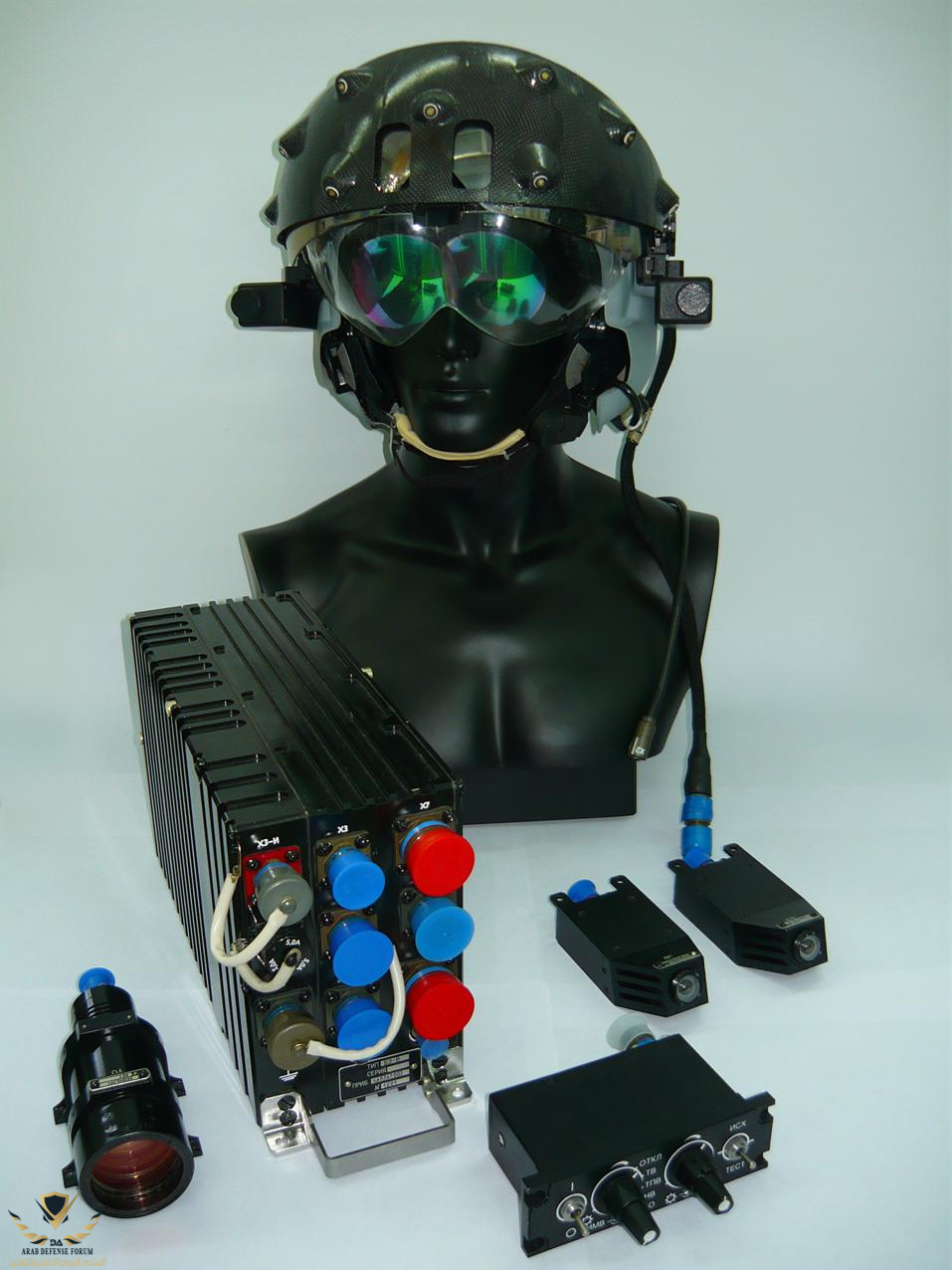

9-النظام عبارة عن نظام الكتروبصري مثبت على الخوذة ومدمج مع نظام الرؤية الكهروبصري للمروحية Gyro Stabilized / EOTS اومستشعرات المقاتلة يتكون من {{ جهاز تحكم عن بعد - وحدة تحكم عن بعد - وحدة معالجة الفيديو - وحدة تحكم في الصوت - وحدة تحكم بالبيانات - وحدة تحكم في السرعة -وحدة تحكم في زاوية استشعار Y و Z
10-تقليص وقت اتخاذ طاقم العمل للقرار عند أداء المهام القتالية والملاحة
وهذه هي الخصائص العامة للخوذة :
The main technical requirements for the NSCI optical system of the helmet-mounted indicator - binocular type; the number of video display elements is at least 1024 × 768; angular dimensions of the field of view - horizontally (40 2), vertically (30 2); resolution when displaying video information: in the center of the field of view - 2.5 ′ at the edges -8 ′ exit pupil diameter - at least 14 mm; brightness - not less than 2000 cd / m 2; the range of angular coordinates of the helmet position: in azimuth - from minus 90 to +90, in elevation - from minus 60 to +30; error of determining the angular coordinates of the helmet position (2): in the central part of the range (in azimuth - from minus 30 to +30, in elevation - from minus 30 to +10) - no more than 13 ′; the rest of the range - no more than 20 ′ frequency updates of coordinate information - not less than 100 Hz, delay in issuing coordinates of the current measurement is not more than 20 ms; the weight of the integral helmet is no more than 2 kg, subject to balancing.

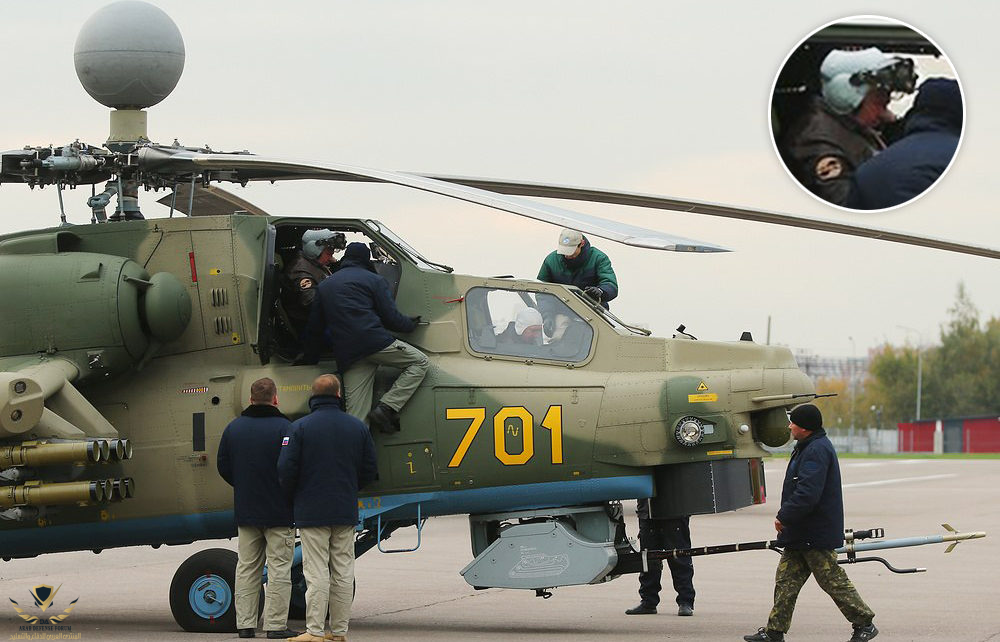

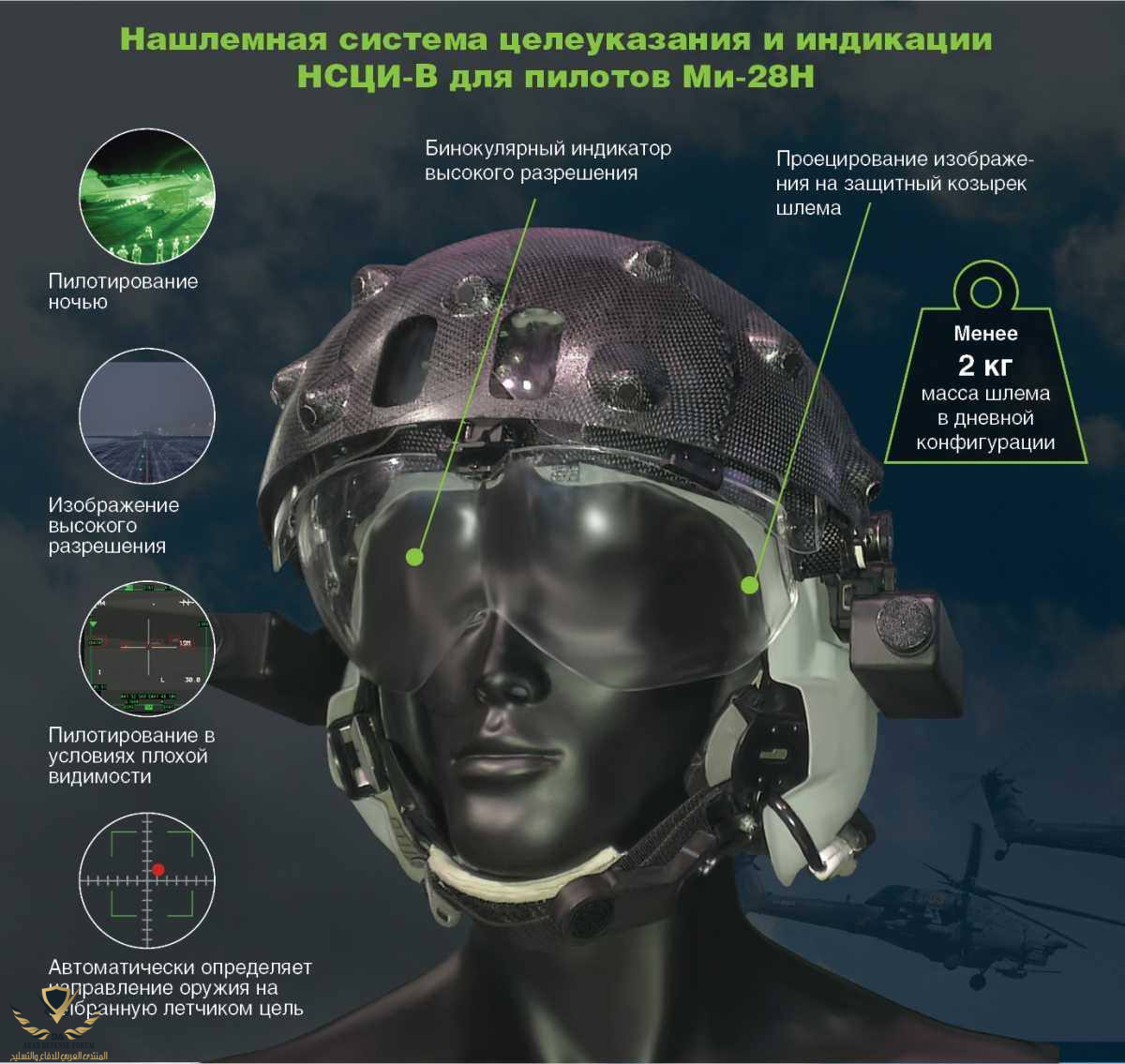

النسخة المخصصة للمروحيات NSCI-V :

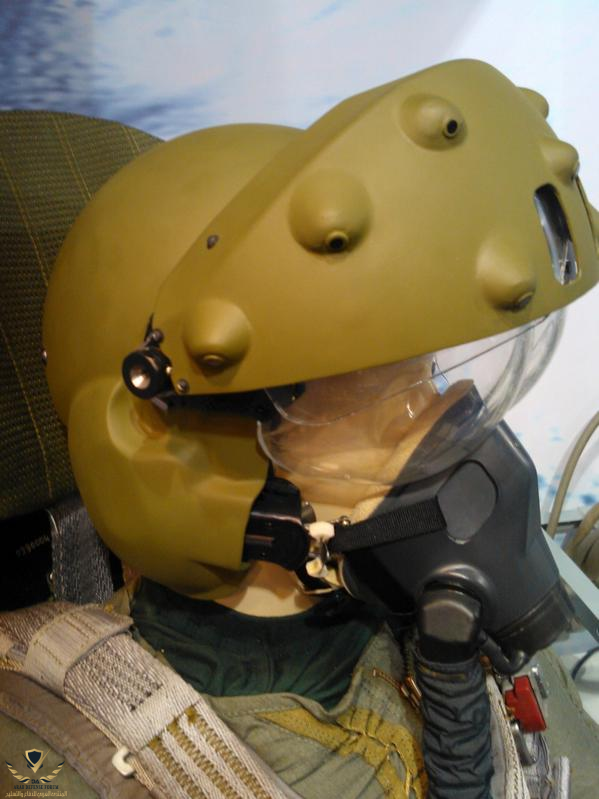

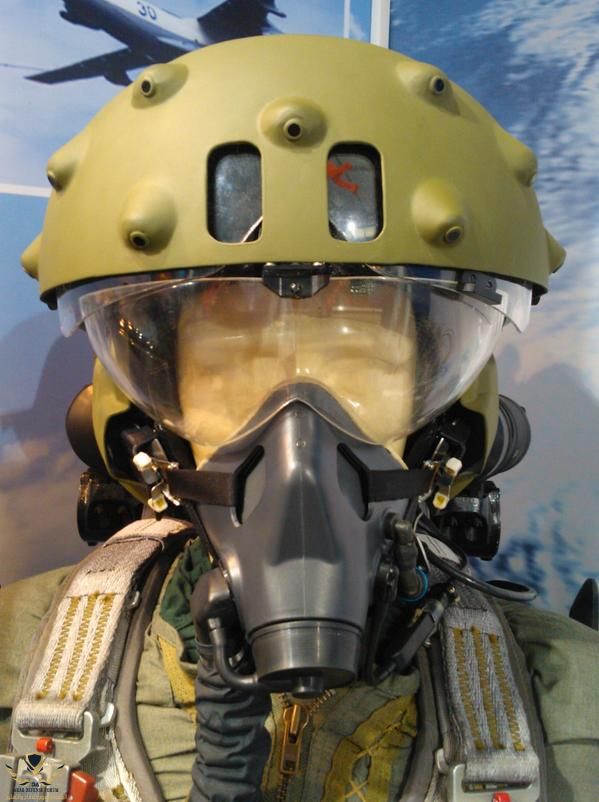

النسخة المخصصة للمقاتلات والتي تفتقد لنظام التعرف على البصمة الصوتية acousto-optic deflector :
- إنضم
- 9 يوليو 2010
- المشاركات
- 3,076
- التفاعل
الرابتور الأفضل في حقبتها اما اليوم فالأمر يختلف حتى ولم ترقيتها لتقنية لايتننغ تو.
