الصاروخ السعودي M-4 المضاد للدروع

الخطأ يبدولي من القسم الاعلامي. اخ انور هل الصاروخ هو موكوبا ام صاروخ صيني؟

الخطأ لم يكن في نوع الصاروخ بل في آلية إختراقه !! الشحنات المشكلة التي تستخدمها الرؤوس الحربية للصواريخ المضادة للدروع تعتمد على الضغط المفرط وليس الحرارة لثقب دروع الهدف !!

الصاروخ رائع ويصلح للتثبيت على المنصات المتنقلة !! الصاروخ يعتمد نمط التوجيه نصف النشيط semi-active homing، حيث يحتاج الصاروخ لقيام المشغل أو وحدة الإطلاق بشكل مستمر لإنارة illuminate الهدف واستخدام مصدر إشعاعي. القذيفة في نمط التوجيه هذا يمكن أن توضع بعيداً عن مصدر الإضاءة ، وبعد إطلاقها يضمن باحثها الذاتي عملية الإطباق والإقفال lock on على الهدف (يستلم المستقبل الإشارات المرتدة عن الهدف ويجري عملياته الحسابية ، ويرسل بالتالي أوامر الكترونية لقسم السيطرة control section الذي يعطي بدوره إيعازات لزعانف التوجيه للانقياد تجاه الهدف) حينها يستطيع المشغل مغادرة مكان الرمي ، في حين يستمر المشغل الآخر القائم على وحدة الإرسال في عمله بإضاءة الهدف حتى إصابته . التوجيه الليزري يمثل أحد أنماط هذه التقنية ، إذ يلجأ المشغل لاستخدام شعاع ليزر لتوجيه قذيفة ما إلى هدف معين ، ليطلق على النظام بعد ذلك مسمى "التوجيه الليزري نصف النشيط" SALH . في هذه التقنية ، الليزر يستمر في إشارة الهدف وإشعاع الليزر يثب وينعكس عن الهدف ليتفرق في جميع الاتجاهات (هذه معروفة بطلاء الهدف painting the target) . الصاروخ أو القذيفة أو القنبلة ، يتم تحريرها وإطلاقها في مكان ما قرب الهدف ، وعندما هي قريبه بما فيه الكفاية لالتقاط بعض من طاقة الليزر المنعكسة من الهدف ، فإن باحث ليزر في المقدمة المتطرفة للقذيفة يكتشف من أي اتجاه هذه الطاقة تجيء ، ويعدل مسير المقذوف نحو المصدر . هكذا ، وبينما القذيفة في منطقة المشاغلة والليزر مستمر بالتصويب نحو الهدف ، فإن القذيفة سوف تتوجه بدقة إلى الهدف حتى ترتطم به . من أمثلة الأنظمة المستخدمة لهذا الأسلوب في التوجيه الصاروخ الأمريكي Maverick AGM-65E ، والإسرائيلي LAHAT ، وقذيفة المدفعية الأمريكية Copperhead وكذلك الروسية Krasnopol .

من الأمور الجميلة بالصاروخ إمكانية التحكم في توجيهه وفق نمطي إطلاق، الأول الإطباق والقفل على الهدف قبل الإطلاق lock-on-before-launch أو (LOBL)، والآخر الإطباق والقفل على الهدف بعد الإطلاق lock-on-after launch أو(LOAL).

الصاروخ رائع ويصلح للتثبيت على المنصات المتنقلة !! الصاروخ يعتمد نمط التوجيه نصف النشيط semi-active homing، حيث يحتاج الصاروخ لقيام المشغل أو وحدة الإطلاق بشكل مستمر لإنارة illuminate الهدف واستخدام مصدر إشعاعي. القذيفة في نمط التوجيه هذا يمكن أن توضع بعيداً عن مصدر الإضاءة ، وبعد إطلاقها يضمن باحثها الذاتي عملية الإطباق والإقفال lock on على الهدف (يستلم المستقبل الإشارات المرتدة عن الهدف ويجري عملياته الحسابية ، ويرسل بالتالي أوامر الكترونية لقسم السيطرة control section الذي يعطي بدوره إيعازات لزعانف التوجيه للانقياد تجاه الهدف) حينها يستطيع المشغل مغادرة مكان الرمي ، في حين يستمر المشغل الآخر القائم على وحدة الإرسال في عمله بإضاءة الهدف حتى إصابته . التوجيه الليزري يمثل أحد أنماط هذه التقنية ، إذ يلجأ المشغل لاستخدام شعاع ليزر لتوجيه قذيفة ما إلى هدف معين ، ليطلق على النظام بعد ذلك مسمى "التوجيه الليزري نصف النشيط" SALH . في هذه التقنية ، الليزر يستمر في إشارة الهدف وإشعاع الليزر يثب وينعكس عن الهدف ليتفرق في جميع الاتجاهات (هذه معروفة بطلاء الهدف painting the target) . الصاروخ أو القذيفة أو القنبلة ، يتم تحريرها وإطلاقها في مكان ما قرب الهدف ، وعندما هي قريبه بما فيه الكفاية لالتقاط بعض من طاقة الليزر المنعكسة من الهدف ، فإن باحث ليزر في المقدمة المتطرفة للقذيفة يكتشف من أي اتجاه هذه الطاقة تجيء ، ويعدل مسير المقذوف نحو المصدر . هكذا ، وبينما القذيفة في منطقة المشاغلة والليزر مستمر بالتصويب نحو الهدف ، فإن القذيفة سوف تتوجه بدقة إلى الهدف حتى ترتطم به . من أمثلة الأنظمة المستخدمة لهذا الأسلوب في التوجيه الصاروخ الأمريكي Maverick AGM-65E ، والإسرائيلي LAHAT ، وقذيفة المدفعية الأمريكية Copperhead وكذلك الروسية Krasnopol .

كالعادة مبدع استاذ انور. يعني بالاستطاعه تحويلها الى مايشابه عمل اللاهات اقصد الية الاطلاق من الدبابات

كالعادة مبدع استاذ انور. يعني بالاستطاعه تحويلها الى مايشابه عمل اللاهات اقصد الية الاطلاق من الدبابات

إذا كنت تقصد المعنى الحرفي ، فالجواب هو لا !! الصاروخ معد للإطلاق من منصة خاصة وبسبب وزنه الثقيل من الصعب أن يكون محمول من قبل الأفراد !! الأفضل تحميله على عربات من أمثال البرادلي أو الهمر أو العربات الأخرى المدولبة أو المجنزرة لتأمين قوة نارية دقيقة للمدى الأقصى البالغ 10 كلم !!! الرأس الحربي بقدرة إختراق 1300 ملم يمثل عامل فتك بالدروع أو الدشم الخرسانية التي يمكن للعدو أو يتحصن خلفها .. تحياتي إستاذي.

إذا كنت تقصد المعنى الحرفي ، فالجواب هو لا !! الصاروخ معد للإطلاق من منصة خاصة وبسبب وزنه الثقيل من الصعب أن يكون محمول من قبل الأفراد !! الأفضل تحميله على عربات من أمثال البرادلي أو الهمر أو العربات الأخرى المدولبة أو المجنزرة لتأمين قوة نارية دقيقة للمدى الأقصى البالغ 10 كلم !!! الرأس الحربي بقدرة إختراق 1300 ملم يمثل عامل فتك بالدروع أو الدشم الخرسانية التي يمكن للعدو أو يتحصن خلفها .. تحياتي إستاذي.
إذا كنت تقصد المعنى الحرفي ، فالجواب هو لا !! الصاروخ معد للإطلاق من منصة خاصة وبسبب وزنه الثقيل من الصعب أن يكون محمول من قبل الأفراد !! الأفضل تحميله على عربات من أمثال البرادلي أو الهمر أو العربات الأخرى المدولبة أو المجنزرة لتأمين قوة نارية دقيقة للمدى الأقصى البالغ 10 كلم !!! الرأس الحربي بقدرة إختراق 1300 ملم يمثل عامل فتك بالدروع أو الدشم الخرسانية التي يمكن للعدو أو يتحصن خلفها .. تحياتي إستاذي.

وضحت الصوره. اذا الصاروخ تقريبا مشابه للهيلفاير والبريمستون

يبدو أن الأخوة لم يلاحظوا أن السعودية تتبنى تصنيع نسخة من الصاروخ بتوجيه مليمتري وأشعة تحت الحمراء !! نحن نتحدث عن صاروخ ذاتي التوجيه أو أطلق وأنس !!! خطوة موفقة وبإنتظار إتمام مشروع إنتاج الكورنيت مع الروس .

وضحت الصوره. اذا الصاروخ تقريبا مشابه للهيلفاير والبريمستون

ليس Brimstone لأن هذا الصاروخ موجه راداريا وليس ليزرياً .. الهيل فاير يتوافر بنسخ توجيه ليزري وراداري !!

ليس Brimstone لأن هذا الصاروخ موجه راداريا وليس ليزرياً .. الهيل فاير يتوافر بنسخ توجيه ليزري وراداري !!
ليس Brimstone لأن هذا الصاروخ موجه راداريا وليس ليزرياً .. الهيل فاير يتوافر بنسخ توجيه ليزري وراداري !!

اعتذر استاذ انور على الازعاج لكن الحديث معك ممتع




يبدو أن الأخوة لم يلاحظوا أن السعودية تتبنى تصنيع نسخة من الصاروخ بتوجيه مليمتري وأشعة تحت الحمراء !! نحن نتحدث عن صاروخ ذاتي التوجيه أو أطلق وأنس !!! خطوة موفقة وبإنتظار إتمام مشروع إنتاج الكورنيت مع الروس .

تقنية البحث والتوجيه المليمتري MMW تعتبر من الوسائل الحديثة نسبياً التي جرى تطويرها في عقد الثمانينات من القرن الماضي. هي في الحقيقة تمثل نمط التوجيه الراداري النشط Active radar homing وذلك عن طريق حزمة الطيف المليمتري الواقعة في حدود الترددات البالغة 30-300 GHz، حيث تتراوح أطوال هذه الموجه ما بين 1-10 ملم. هذا يعني أن موجاتها أطول من موجات الأشعة تحت الحمراء IR وأشعة أكس x-rays، ولكنها في المقابل أصغر من موجات الميكروويف microwaves. الموجات المليمترية تتميز بسرعة انتقال أعلى ووضوح أكثر من موجات الميكروويف كما أن تردداتها متميزة بقدرتها على العمل بشكل أفضل في الأحوال الجوية والطقس السيئ، مثل الضباب والمطر الخفيف وبخار الماء مقارنة بنظيرتها العاملة بالأشعة تحت الحمراء.

اعتذر استاذ انور على الازعاج لكن الحديث معك ممتع

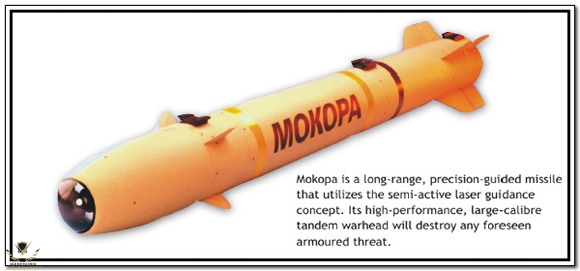

مشاهدة المرفق 137618

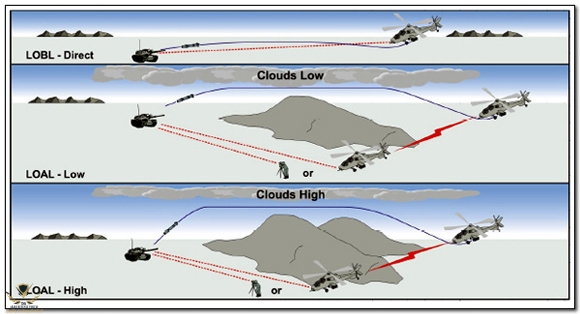

مشاهدة المرفق 137619مشاهدة المرفق 137619

الصور تعكس أنماط التوجيه الليزري نصف النشط Semi-Active Laser Homing !!! المفاهيم الأساسية لليزر إستاذي أعطيت أولاً من قبل العالم الأمريكي "شارلز تاونس" Charles Townes، والعالمان السوفيتيان "ألكساندر بروكوروف" Alexander Prokhorov و"نيكولاي بازوف" Nikolai Basov الذين اشتركا في جائزة نوبل العام 1964. مع ذلك فمن المفيد القول أن أول تقدم في مجال استخدام الليزر للأغراض العامة تم الحصول عليه في العام 1960، عندما تمكن العالم الأمريكي "ثيودور ميمان" Theodore Maiman من مختبر البحث لشركة هيوز في كاليفورنيا من تسجيل براءة اختراع وإنتاج أول حزمة لأشعة الليزر من بلور الياقوت ruby crystal، ليتم بعد ذلك اكتشاف أنواع أخرى من حزم الأشعة الليزرية ويتطور استخدامها ليشمل كافة النواحي العسكرية والمدنية. إن كلمة "ليزر" laser هي مختصر جملة "تضخيم الضوء بواسطة تحفيز الإنبعاثات الإشعاعية" حيث يعتبر الليزر مصدر قوي وفعال للضوء، لديه عدد من الملكيات الاستثنائية التي لا توجد في مصادر الضوء الأخرى الطبيعية مثل مصابيح التنغستن tungsten lamps، مصابيح الزئبق mercury lamps، الخ. إن الملكية الفريدةَ لليزر تكمن في أن موجاته المضيئة تنتقل مسافات طويلة جداً مع نسبة انحراف وحيود divergence قليلة جداً. صفة أخرى متلازمة باتجاهية وأحادية اللون ترتبط بهذه الأشعة الضوئية أيضاً. لذا، موجات الضوء في شعاع الليزر ليست فقط في نفس المظهر لكن أيضاً لها نفس طول الموجة خلال كافة مرحلة مسيرهم. فالميزة الرائعة لليزر هي في قدرته على تركيز طاقته في مستوى كثافة عالية جداً، حيث تبقى هذه الكثافة ثابتة تقريباً على المسافات الطويلة بسبب انخفاض حالة الانحراف والتباعد low divergence.

طبعا سرعة الصاروخ تتجاوز سرعة الصوت وتبلغ 415 م/ث !! ورغم أنه موجه ليزرياً ألا أن نمط توجيهه يختلف عن الكورينت الموجه ليزريا هو الآخر، الأول يعتمد التوجيه الليزري نصف النشط والآخر (الكورنيت) بتقنية ركوب شعاع الليزر .

طبعا سرعة الصاروخ تتجاوز سرعة الصوت وتبلغ 415 م/ث !! ورغم أنه موجه ليزرياً ألا أن نمط توجيهه يختلف عن الكورينت الموجه ليزريا هو الآخر، الأول يعتمد التوجيه الليزري نصف النشط والآخر (الكورنيت) بتقنية ركوب شعاع الليزر .
هل ركوب الإشعاع فقط الصورايخ اقل من سرعة الصوت ؟

هل ركوب الإشعاع فقط الصورايخ اقل من سرعة الصوت ؟

ليس شرط .. الكرونيت سرعته أقل بقليل من سرعة الصوت .. بالطبع تقنية ركوب الشعاع أفضل من تقنية التوجيه نصف النشط !! الكورنيت يصعب كشف شعاعه منخفض الطاقة من قبل مجسات الإستشعار الليزري على العكس تماماً من التوجيه نصف النشط الذي يستخدمه الصاروخ البرازيلي موكوبا !! لذلك أنا أشجع عودة السعوديين للصاروخ كورنيت وإنتاجه محلياً.

اوجه الشكر لصاحب هذا الموضوع ان لازال في المنتدى، هذه الاخبار الرائعة لماذا لا تنشر على المواقع ؟؟ صراحة شي عجيب
