صواريخ الدفاع الجوي أستر

فادي الشام

خـــــبراء المنتـــــدى
إنضم
11 سبتمبر 2016
المشاركات
18,172
التفاعل
65,086 62 0
الدولة
Syrian Arab Republic (Syria)

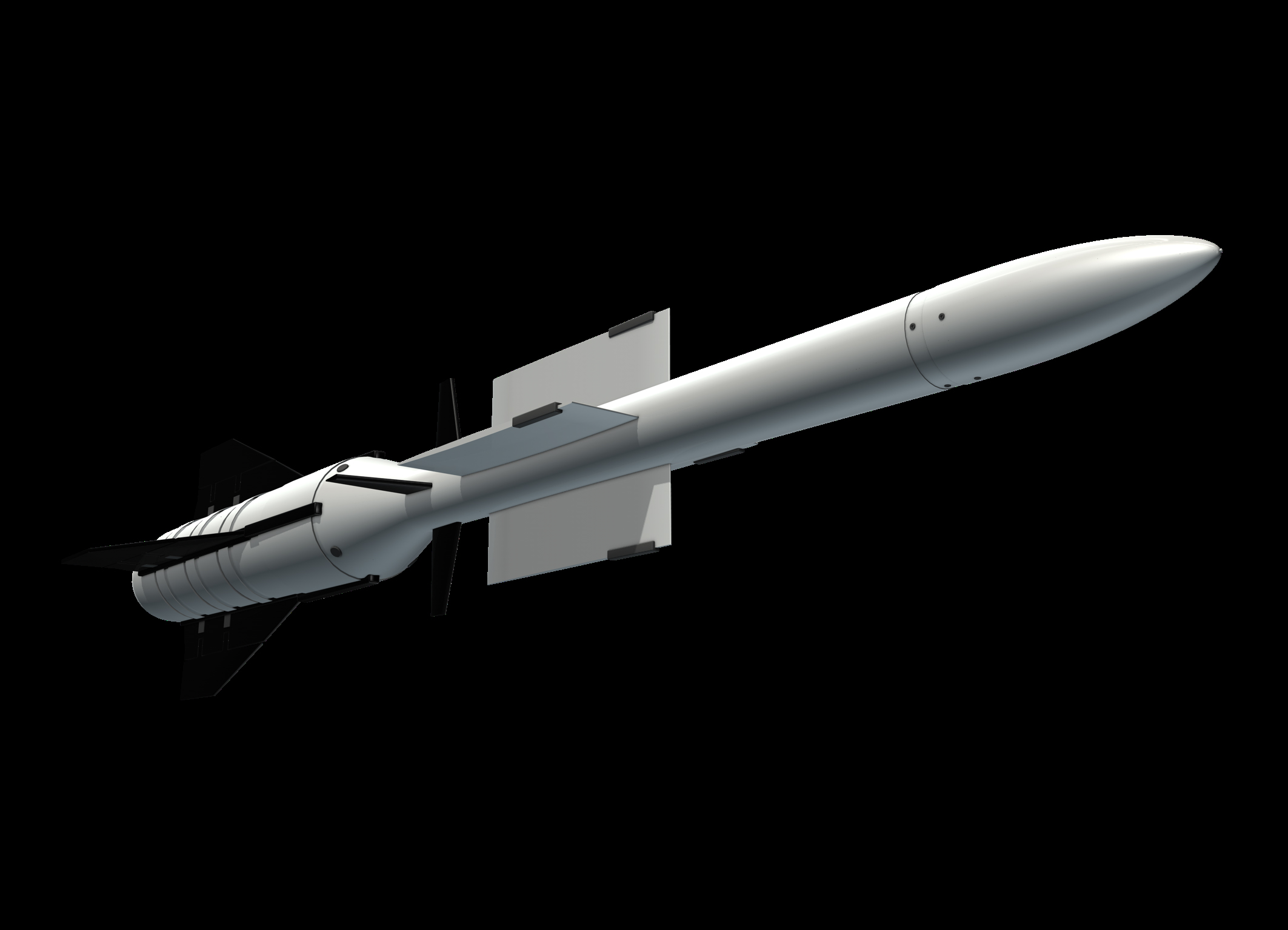

Aster missile



نظام صاروخي مضاد للطائرات و الصواريخ - MBDA 2001

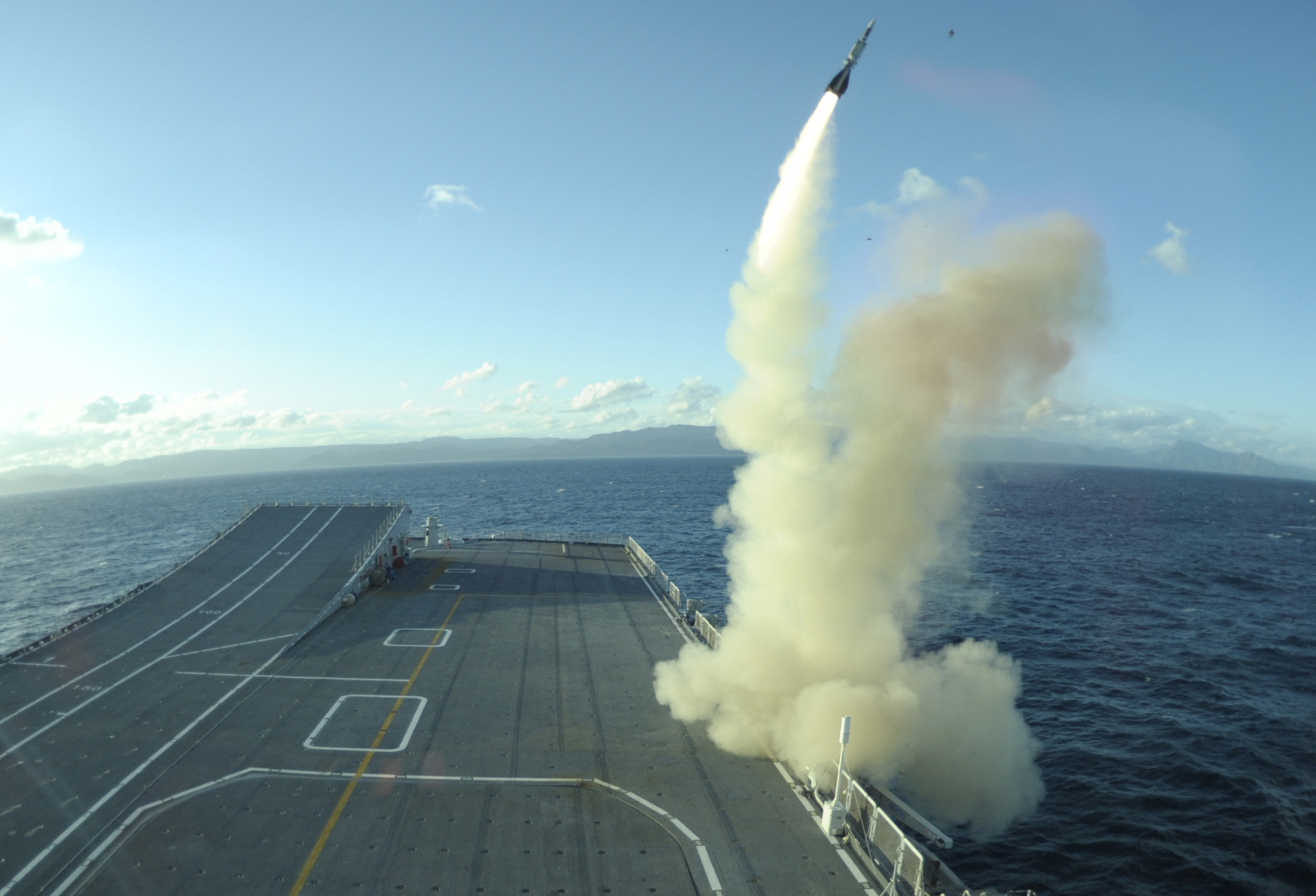

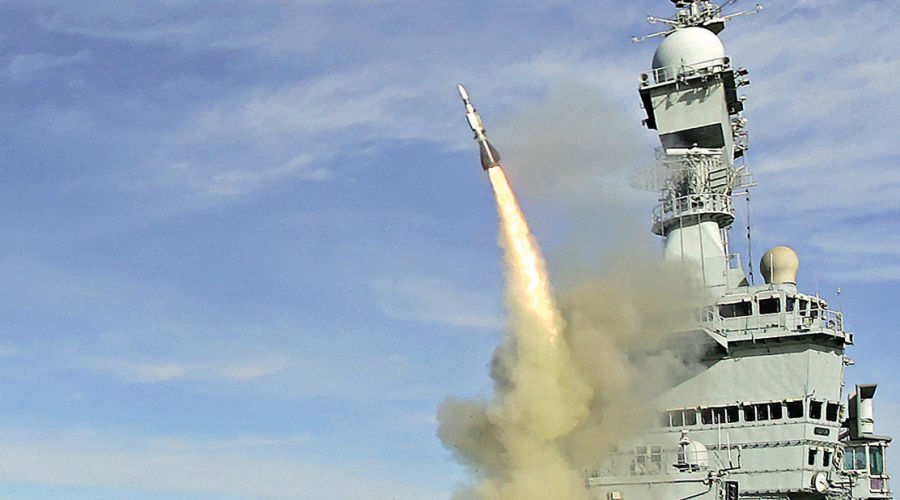

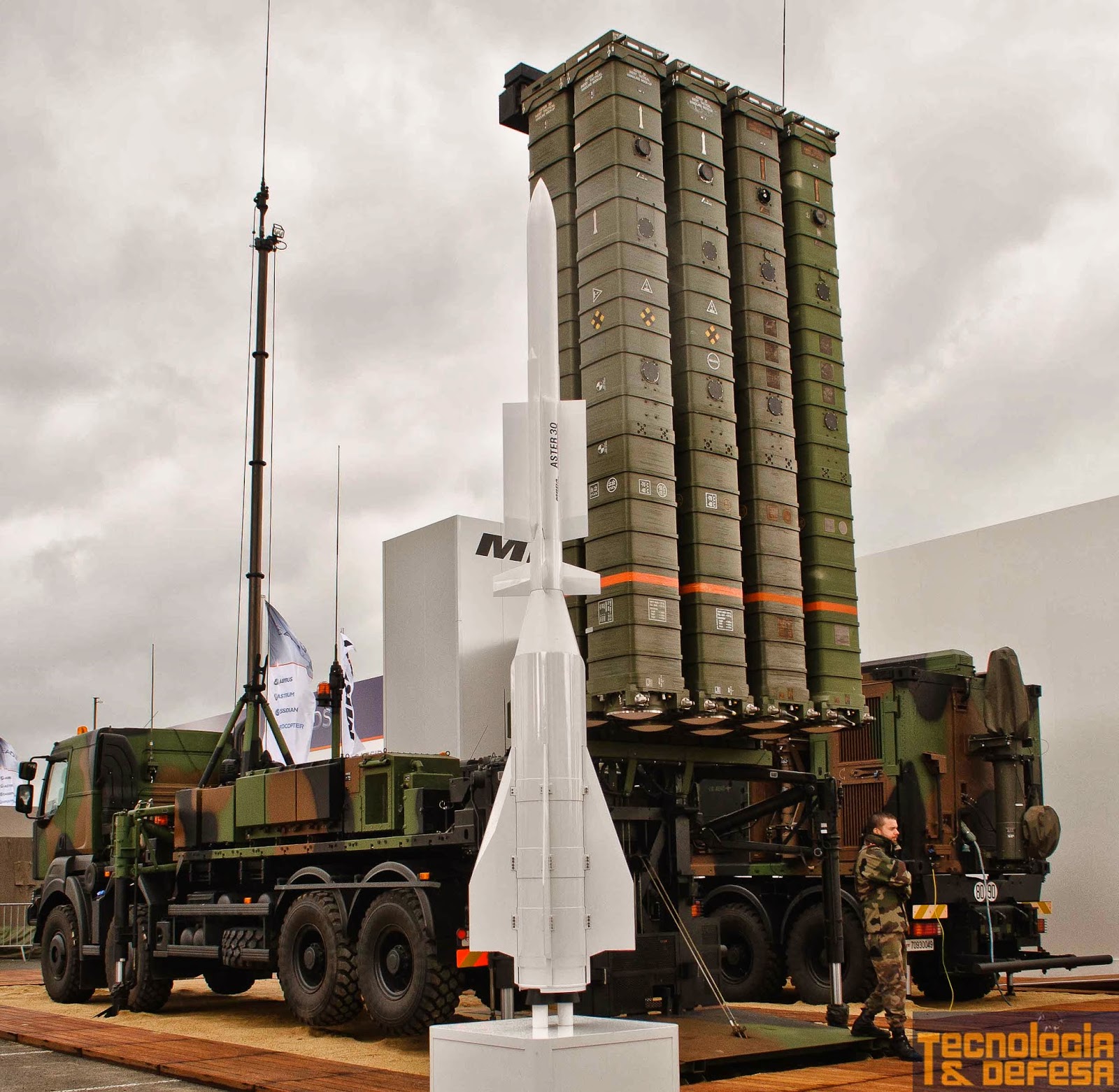

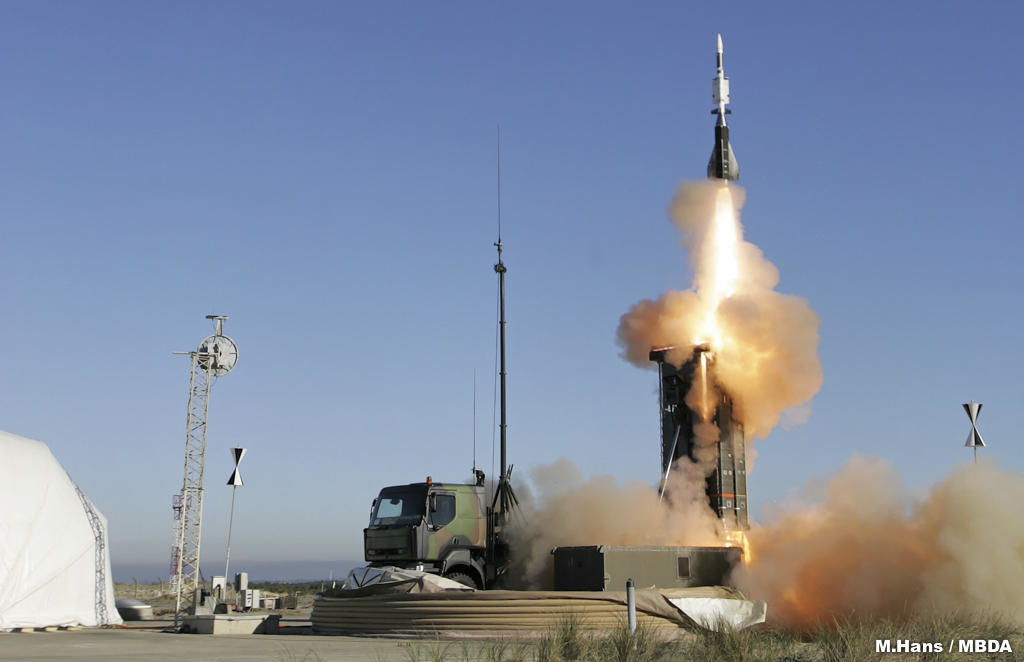

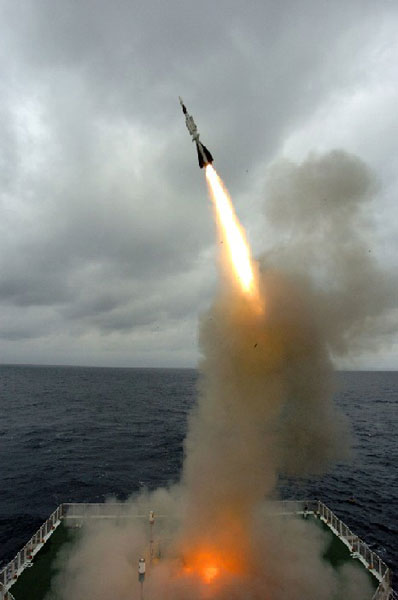

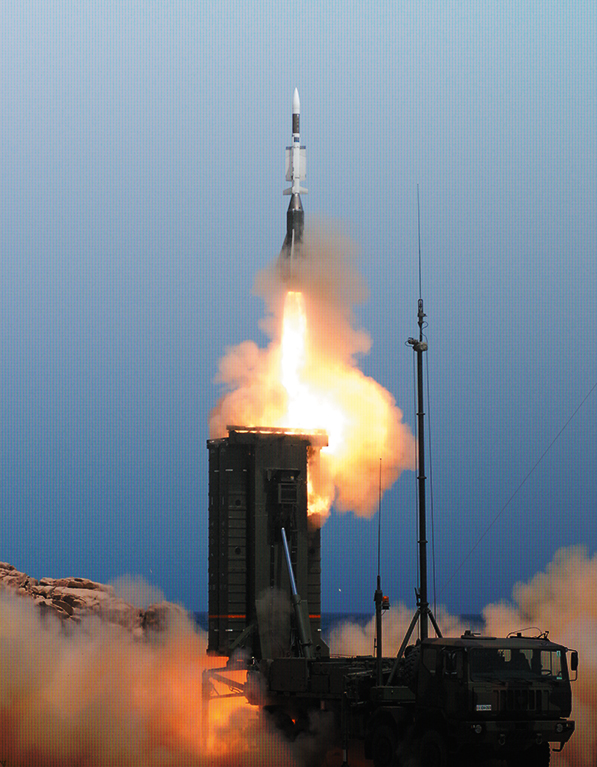

منصات الإطلاق أرضية و بحرية



800px-Type_45_HMS_Diamond_being_loaded_with_Sea_Viper_missiles_at_HMNB_Portsmouth_MOD_45159617.jpg


Aster 15


الوزن 310 كغ
الطول 4.2 م
السرعة 3 ماخ




المدى بالنسبة للطائرات 1,7 - 30 كم
المدى بالنسبة للصواريخ 15 كم




إرتفاع الطيران 13 كم



مجال التغطية 360 درجة



التوجيه:
قصور ذاتي +
توجيه ذاتي كهرومغناطيسي نشط +
تحديث البيانات من رادار قاعدة الإطلاق

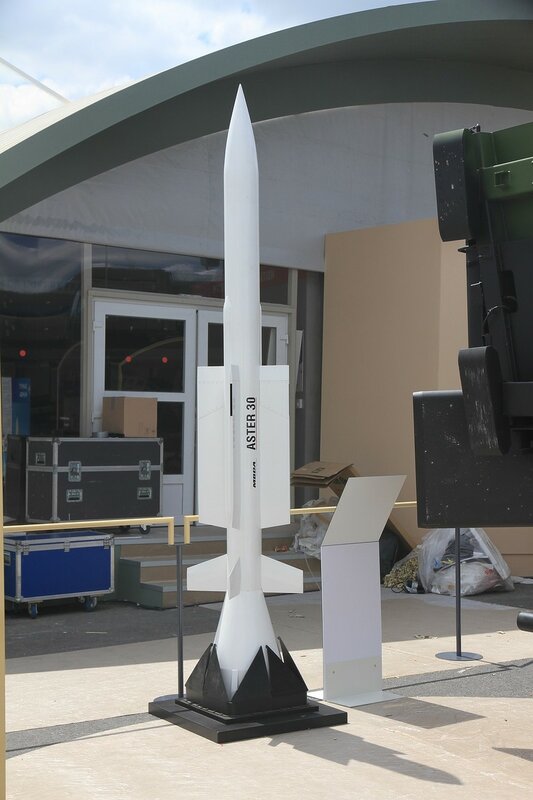

Aster 30


الوزن 450 كغ
الطول 4.9 م




السرعة 4.5 ماخ



المدى بالنسبة للطائرات من 3 كم حتى 120 كم
المدى بالنسبة للصواريخ و السفن 30 كم




التوجيه:
قصور ذاتي +
توجيه ذاتي كهرومغناطيسي نشط +
تحديث البيانات من رادار قاعدة الإطلاق

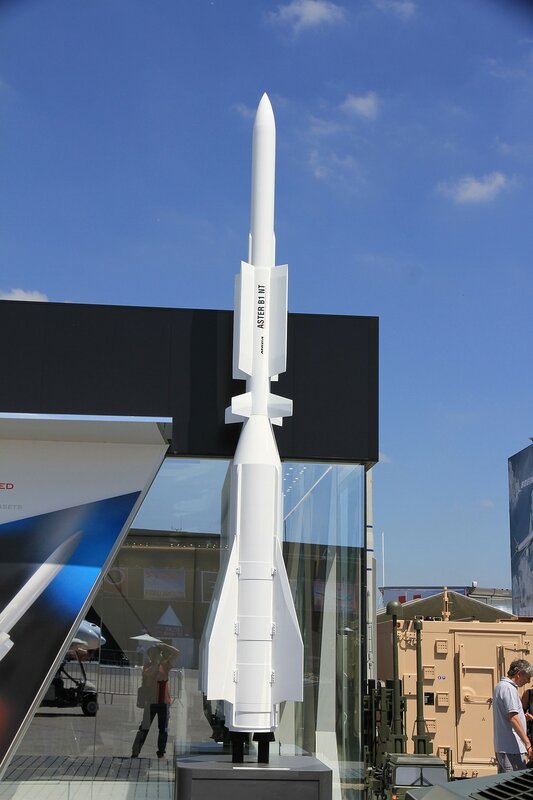

Aster 30 Block 1 NT

بدأ تطويره في 2015



باحث حراري جديد
يمكنه اعتراض الصواريخ ذات المدى 1300 - 1500 كم




Aster Block 2

يمكنه اعتراض الصواريخ يلي بمدى 3000 كم



مجال التغطية 120 درجة
أنت بحاجة الى 3 بطاريات لتغطية 360 درجة



نظام دفاعي مميز لكن يعيبه كلفته التشغيلية المرتفعة جدا لذالك لا تجده منتشرا بالقدر الكافي

عدد من السفن السعودية و المصرية و المغربية مسلحة بصواريخ أستر
محمد السادس

تحيا مصر
قلعة بني عباس

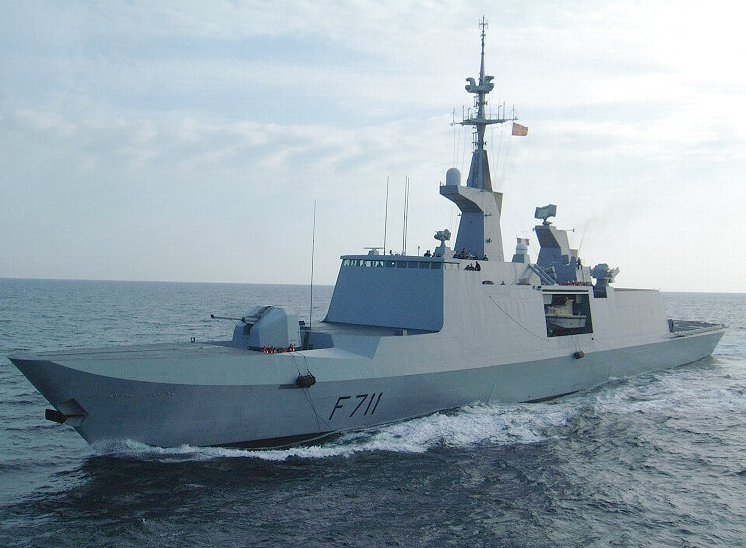

لا فاييت كلاس








تبقى فعالية السلاح مرتبطة بالمعارك الحقيقية وهي سر يحتكره المصنعون وبأي حال لا يمكن أن يصدر الآخرون سلاحاً قد يهدد طائراتهم او طائرات حلافائهم ايضاً مع الحفاظ على ذلك بكل السبل والوسائل "

تبقى فعالية السلاح مرتبطة بالمعارك الحقيقية وهي سر يحتكره المصنعون وبأي حال لا يمكن أن يصدر الآخرون سلاحاً قد يهدد طائراتهم او طائرات حلافائهم ايضاً مع الحفاظ على ذلك بكل السبل والوسائل "
أهلين و سهلين بحضرتك معنا في المنتدى

Aster Block 2

+ بعيد المدى 3000 كم


مداه واحد وهو 120 كلم ولكن هذا التطوير منح للصاروخ القدرة على اعتراض الصواريخ متوسطة المدى والتي يصل مداها حتى 3000 كلم

مقطع جميل جدا يمحو أي إستفسار لديك عن آلية عمل الآستر


شكراً على الموضوع
أستفسار بسيط ما نوع الاستر المركب على قلعة بني عباس الجزائرية

عدد من السفن السعودية و المصرية و المغربية مسلحة بصواريخ أستر
محمد السادس

تحيا مصر
قلعة بني عباس

لا فاييت كلاس

تشغل هذة الدول aster 15
بينما ستشغل قطر aster 30

Aster 15 المركب على السفن العربية مداه قصير جدا مكانا للاستعراض فقط فهو صيد سهل

Aster 15 - الدفاع عن نقطة معينة
Aster 30 Block - دفاع متوسط المدي
Aster 30 Block 1NT دفاع بعيد ضد الصواريخ الستية مده 1500 كم
Aster 30 Block 2 BMD يجري تطويره حالياً الدفاع المضاد للصواريخ الباليستية ضد 3.000 كم مع المناورة
