القاذف rpg-7)صنع في مصر( خاص [email protected]

zero-fear

خبيــر المدفعيــــــة
إنضم
15 يناير 2008
المشاركات
544
التفاعلات
42
بسم الله الرحمن الرحيم
[URL="http://www.albasrah.net/images/moqawama/images/moqawama_40_jpg.jpg"]
[/URL]
rpg-7

اول ظهور له عام 1961
يمتاز ببساطه التصميم ورخص الثمن والمرونه وله فاعليه كبيره جدا

وانتجته مصر على نطاق واسع وبجميع انواع رؤوسه - ويسمي في روسيا باسم rpg-7v2

تمتلك مصر منه 19000نظام وهو لا يصنف من ضمن معدات anti tank

واضافت مصر بعد التعديلات عليه ليناسب الجيش المصري....






مواصفات rpg-7

1-يحتوي علي تلسكوب وناشنكاه



2-اطلاق 5 انواع من انواع القواذف..( تنتجها مصر)

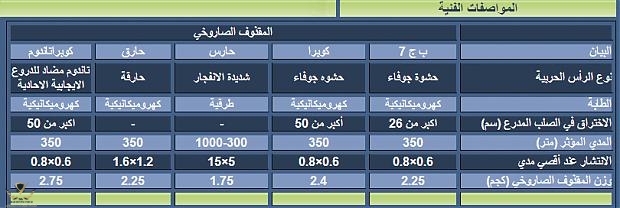

3- المواصفات الفنيه


وللتوضيح الاختراق مكتوب بالسم لتحوله الى ملم ..تزيد صفر

ويجب الا نستهتر باختراقه البسيط نسبيا حيث اثبت كفائه عاليه فى العراق.

اذا استخدم باستخدام سليم وفي نقاط ضعف الدبابه مثل الدبابه ابرامز الي احترقت عن طريق قذيفه rpg-7في غرفه المحرك .

كما انه يستعمل في فلسطين من افراد المقاومه وفقا لموقع www.debka.com المقرب من الموساد الاسرائيلي.

يتبع
[email protected]


المرفقات

التعديل الأخير بواسطة المشرف:

anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
18 مايو 2013
المشاركات
7,846
التفاعلات
30,514 149
إيه حكيتك مع التميز ده يا zero-fear :wink:، يا عم بالراحة علينه شوي :rolleyes::: . على العموم موضوع رائع من إنسان رائع ، وأنا شخصياً عاصرت الإنتاج الأول للكوبرا ، وذلك فى منتصف الثمانينات ، والتطوير إذا لم تخني الذاكرة كان لشركة بلجيكية ( يمكن إسمها هيرستال ، التي تنتج ذخائر وأسلحة فردية متنوعة ) وعندما ظهرت القذيفة لم يكن السوفييت قد طوروا بعد الأنواع الأحدث فى الإختراق ، أو على الأقل كانت غير معروفة . فى تلك المرحلة الأشقاء المصريين جلبوا لنا كتيبات وبروشورات لمنتجاتهم العسكرية ، ومنها هذا المقذوف . الكويت إشترت الآر بي جي المصري فى بداية التسعينات ، والتعديلات كما رأيتها إنحصرت فى نظام التصويب الليلي ( موجود حسب الطلب فى النسخة السوفييتية ) ، وقوائم التثبيت الأمامية ، بالإضافة لحلقة مميزة حول مقدمة فوهة السبطانة .
ولكن قولك أنه " وهو لا يصنف من ضمن معدات anti tank " كلام غير دقيق ، والصحيح أنه سلاح مضاد للدروع ، وكلمة الدروع تشمل جميع المركبات والآليات المصفحة بما فى ذلك الدبابات .


zero-fear

خبيــر المدفعيــــــة
إنضم
15 يناير 2008
المشاركات
544
التفاعلات
42
..التكمله..

الصور من مواقع اجنبيه--- التعريب للبينات والشرح [email protected]
[URL="http://www6.0zz0.com/2008/02/05/17/771832887.gif"]
[URL="http://www6.0zz0.com/2008/02/05/17/771832887.gif"]
[/URL][/URL]

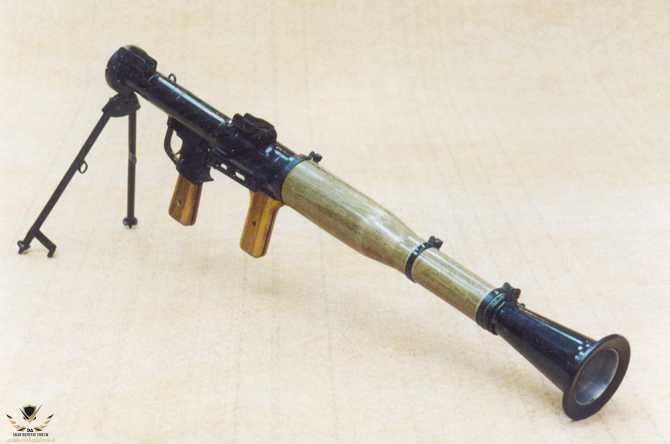

1-رسم يوضح تركيب rpg-7

1-فتحه اللهب : هو قمع خلفي لخروج اللهب الناتج عن عملية الاطلاق

2-واقي الحراره: اسطوانه من الخشب تلف الجسم المعدنى للحمايه من اللهب والحراره عند وضع الاطلاق وتثبيت القاذف علي الكتف

3- مقبض خشبي للتحكم في القاذف
[URL="http://www6.0zz0.com/2008/02/05/18/894929056.gif"]
[URL="http://www6.0zz0.com/2008/02/05/18/894929056.gif"]
[/URL][/URL][URL="http://www6.0zz0.com/2008/02/05/18/122408354.gif"]
[URL="http://www6.0zz0.com/2008/02/05/18/122408354.gif"]
[/URL][/URL]

4-تليسكوب بصري
مواصفات الروسي
التكبير:2.7 الوزن:950
بطاريه:2.5فولت حدود المدي 200-300م
-------
مواصفات الصيني
التكبير:2.67 الوزن:220
بطاريه:1.5فولت

2-رسم توضيح القذيفه
[URL="http://www6.0zz0.com/2008/02/05/18/926237815.gif"]
[URL="http://www6.0zz0.com/2008/02/05/18/926237815.gif"]
[/URL][/URL]
1-الحشوه الدافعه الاولي :وهذه الحشوه التي تعطي اول انطلاق للقذيفه لخروجه خارج المقذوف لينطلق بقوه118م/ث

مكوناتها:
أجزاء الحشوة الدافعة الأولى:
1- غلاف من الكرتون ورق مقوي
2- شرائح من البارود النيتروسيللوزي
3- قضيب من الألمنيوم فارغ من الداخل وفي نصفه الخلفي ثقوب سطحية
4- مروحة مثبته على مؤخرة قضيب الألمنيوم
5- أربع زعانف مروحية مقفوله قبل اشتعال الحشوة
6- كيسان من البارود الأسود

2-الحشوه الدافعه الثانيه:دورها ذياده مدي القذيفه وتكمله طيرنها ورفع السرعه الي 265م/ث ودورها ايضا استقرار المقذوف وثباته في الطيران

مكوناتها:

1-عمود من البارود الاسود
2-جهاز تثبيت العمود البارودي
3-جهاز الاشعال
4-غرفه الغاز
5-جهاز النفث وفيه 6 فتحات

رسم توضيحي يوضح عمليه عمل الحشوتين واختلاف السرعه
[URL="http://www6.0zz0.com/2008/02/05/18/618660406.gif"]
[URL="http://www6.0zz0.com/2008/02/05/18/618660406.gif"]
[/URL][/URL]
الراس المتفجره....
[URL="http://www6.0zz0.com/2008/02/05/18/740538606.gif"]
[URL="http://www6.0zz0.com/2008/02/05/18/740538606.gif"]
[/URL][/URL][URL="http://www6.0zz0.com/2008/02/05/18/434256272.gif"]
[URL="http://www6.0zz0.com/2008/02/05/18/434256272.gif"]
[/URL][/URL]

يمتاز rpg-7 بتعدد الرؤؤس المتفجره وهى:
1-رأس حربيه
2-رأس للاضائه
3-رأس حارقه ضد الجنود

ولشرح الراس المتفجره تتكون من----

1-مقدار من المواد المتفجره

2-صاعق

3-خليه بيزو

4- عدد 4 قمع تحيط المقذوف من خلال طبقتين 2 و2

وتنتج مصر 5 انواع من انواع المقذوف

1-ب ج 7
2-كوبرا
3-حارس
4-حارق
5-كوبرا التاندوم

والكوبرا التاندوم اقوي 20% عن الكوبرا ذات الرأس الجوفي بعد تدخيل تكوينها بماده تاندوم

وتم الذكر بالتفصيل بصوره الهيئه ^

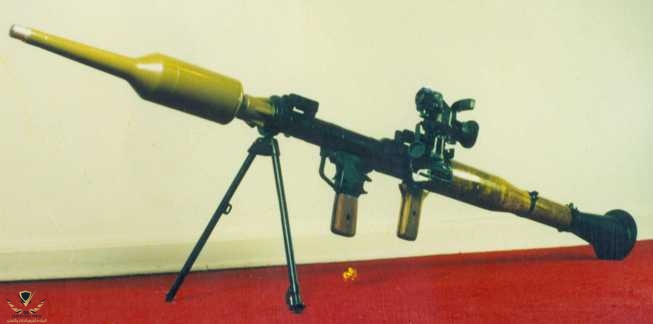

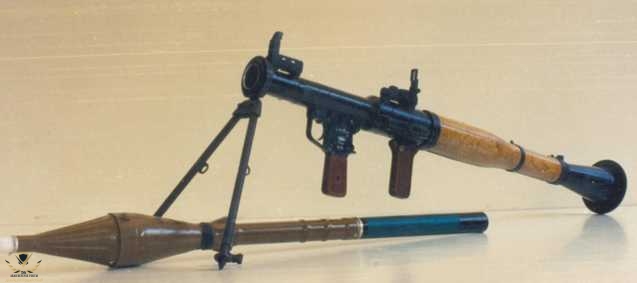

صور انواع المقذوفات المختلفه (الانتاج المصري.....)
[URL="http://www6.0zz0.com/2008/02/05/18/513894777.jpg"]
[/URL]
[URL="http://www6.0zz0.com/2008/02/05/18/632171983.jpg"]
[/URL]
[URL="http://www6.0zz0.com/2008/02/05/18/671928210.jpg"]
[/URL]
[URL="http://www6.0zz0.com/2008/02/05/18/790300599.jpg"]
[/URL]
[URL="http://www6.0zz0.com/2008/02/05/18/300093635.jpg"]
[/URL]

انتهي
[email protected]

التعديل الأخير بواسطة المشرف:

zero-fear

خبيــر المدفعيــــــة
إنضم
15 يناير 2008
المشاركات
544
التفاعلات
42
إيه حكيتك مع التميز ده يا zero-fear :wink:، يا عم بالراحة علينه شوي :rolleyes::: . على العموم موضوع رائع من إنسان رائع ، وأنا شخصياً عاصرت الإنتاج الأول للكوبرا ، وذلك فى منتصف الثمانينات ، والتطوير إذا لم تخني الذاكرة كان لشركة بلجيكية ( يمكن إسمها هيرستال ، التي تنتج ذخائر وأسلحة فردية متنوعة ) وعندما ظهرت القذيفة لم يكن السوفييت قد طوروا بعد الأنواع الأحدث فى الإختراق ، أو على الأقل كانت غير معروفة . فى تلك المرحلة الأشقاء المصريين جلبوا لنا كتيبات وبروشورات لمنتجاتهم العسكرية ، ومنها هذا المقذوف . الكويت إشترت الآر بي جي المصري فى بداية التسعينات ، والتعديلات كما رأيتها إنحصرت فى نظام التصويب الليلي ( موجود حسب الطلب فى النسخة السوفييتية ) ، وقوائم التثبيت الأمامية ، بالإضافة لحلقة مميزة حول مقدمة فوهة السبطانة .
ولكن قولك أنه " وهو لا يصنف من ضمن معدات anti tank " كلام غير دقيق ، والصحيح أنه سلاح مضاد للدروع ، وكلمة الدروع تشمل جميع المركبات والآليات المصفحة بما فى ذلك الدبابات .
العفوو استاذنا انور وانتظر بقه الموضوع الي جاي في القسم ده طلقه طلقه طلقه وهدفه
المعلوم معرفه الاسلحه الفرديه كامله المصنعه في مصر وتطويرها هدف سري تغير فكر انور الشارد عن التسليح الفردي للجيش المصري والمصنوعات المصريه :smile:


وحلو ايه كمل بقيه الموضوع انشاء الله يعجبك:rolleyes:بس من غير اشتغلات:frown::

وبنسبه لحكايه anti tank
1-الهيئه ذكرت انه مضاد للدروع ولم تحدد الدببات عكس منتجات اخري
2- مبقاش منه فايده ضد الدببات الا في الاماكنه القاتله

يعني مبقاش عماد في الحروب الحديثه كا مضاد للدببات وده اعتقادي وشكرا
[email protected]


النسرالعربي

مشير اركان حرب
صقور الدفاع
إنضم
9 يناير 2008
المشاركات
8,150
التفاعلات
13,256 8
شكراء على الموضوع الرائع
والمتكامل
بجد موضوع متميز
شكرا لك


zero-fear

خبيــر المدفعيــــــة
إنضم
15 يناير 2008
المشاركات
544
التفاعلات
42
من يستطيع اضافه معلومات رجاء يضيف ويناقش لتعم الفائده


anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
18 مايو 2013
المشاركات
7,846
التفاعلات
30,514 149
من يستطيع اضافه معلومات رجاء يضيف ويناقش لتعم الفائده
إستاذي الفاضل ، هذه ليست صورة القذيفة الحارس المصرية ، هذه صورة القذيفة المضادة للأفراد السوفييتية ، أنا متأكد من هذه المعلومة ، لأن البروشور والمواصفات للقذيفة الحارس كانت عندي ( وشكل القذيفة إسطواني كبير ) وإن كنت لا أعلم مكانها الآن مع زحمة الأوراق ...



Abrams

عضو
إنضم
13 يناير 2008
المشاركات
250
التفاعلات
10
إستاذي الفاضل ، هذه ليست صورة القذيفة الحارس المصرية ، هذه صورة القذيفة المضادة للأفراد السوفييتية ، أنا متأكد من هذه المعلومة ، لأن البروشور والمواصفات للقذيفة الحارس كانت عندي ( وشكل القذيفة إسطواني كبير ) وإن كنت لا أعلم مكانها الآن مع زحمة الأوراق ...


اهو شفت بقي يا استاذ انور ان تلك صورة للقذيفة المصرية .... قلت لك ذلك في الساحات ولم تصدقني ....


X---XEGYX---X

عضو
إنضم
13 ديسمبر 2007
المشاركات
91
التفاعلات
1
إستاذي الفاضل ، هذه ليست صورة القذيفة الحارس المصرية ، هذه صورة القذيفة المضادة للأفراد السوفييتية ، أنا متأكد من هذه المعلومة ، لأن البروشور والمواصفات للقذيفة الحارس كانت عندي ( وشكل القذيفة إسطواني كبير ) وإن كنت لا أعلم مكانها الآن مع زحمة الأوراق ...



هذه هى صورة القذيفة حارس المكان



zero-fear

خبيــر المدفعيــــــة
إنضم
15 يناير 2008
المشاركات
544
التفاعلات
42
إستاذي الفاضل ، هذه ليست صورة القذيفة الحارس المصرية ، هذه صورة القذيفة المضادة للأفراد السوفييتية ، أنا متأكد من هذه المعلومة ، لأن البروشور والمواصفات للقذيفة الحارس كانت عندي ( وشكل القذيفة إسطواني كبير ) وإن كنت لا أعلم مكانها الآن مع زحمة الأوراق ...

انا متاكد يا استاذ انور ان مصر تصنع القذيفه لان الصور مذكره من مصر رسميا كا صور لقذائف الر بي جي المصنعه محليا
وهبحث اكتر وانشاء الله الاقي رد كافي


anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
18 مايو 2013
المشاركات
7,846
التفاعلات
30,514 149
اهو شفت بقي يا استاذ انور ان تلك صورة للقذيفة المصرية .... قلت لك ذلك في الساحات ولم تصدقني ....
ولا أزال عند كلامي ، هذه الصورة مختلفة للقذيفة التي شاهدتها فى البروشور ، وكانت على ما أضن مشتملة على 970 كرة فولاذية ، بينما القذيفة هذه لا تحتوي على كرات بل تحزيز داخلي للتشظية ، وعلى ما أذكر أن شكلها يشبه قنينة معطر الجو المعدنية ( أو قنينة المبيد الحشري ) ، أي أنها لم تكن مدببة من الأمام بل مسطحة .


التعديل الأخير:

zero-fear

خبيــر المدفعيــــــة
إنضم
15 يناير 2008
المشاركات
544
التفاعلات
42
شكراء على الموضوع الرائع
والمتكامل
بجد موضوع متميز
شكرا لك
العفو واسف جدا علي التاخير

ياريت تفعيل خدمه تقدير الوماضيع عن طريق النجوم لكل المواضيع:spinny:
