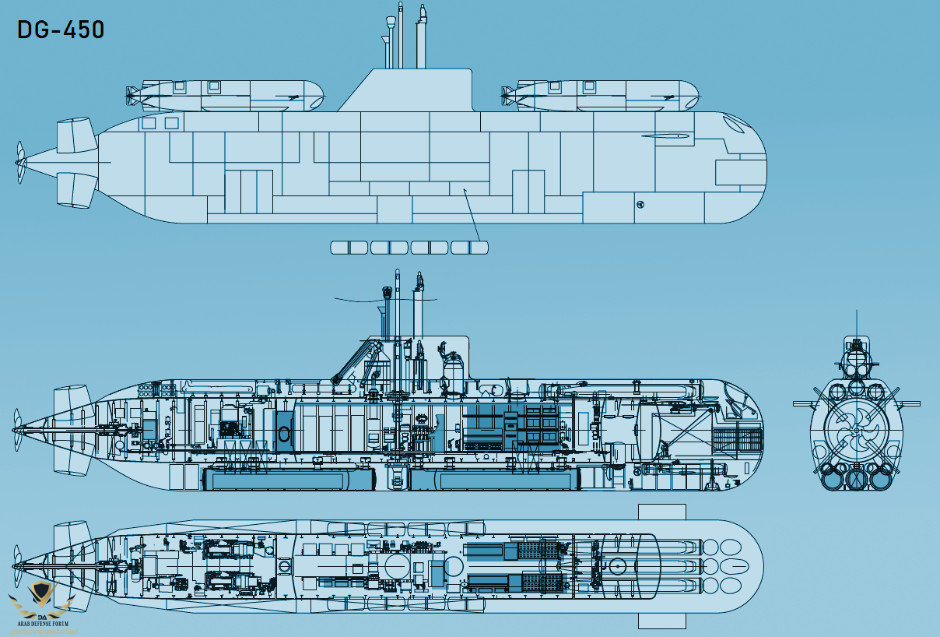

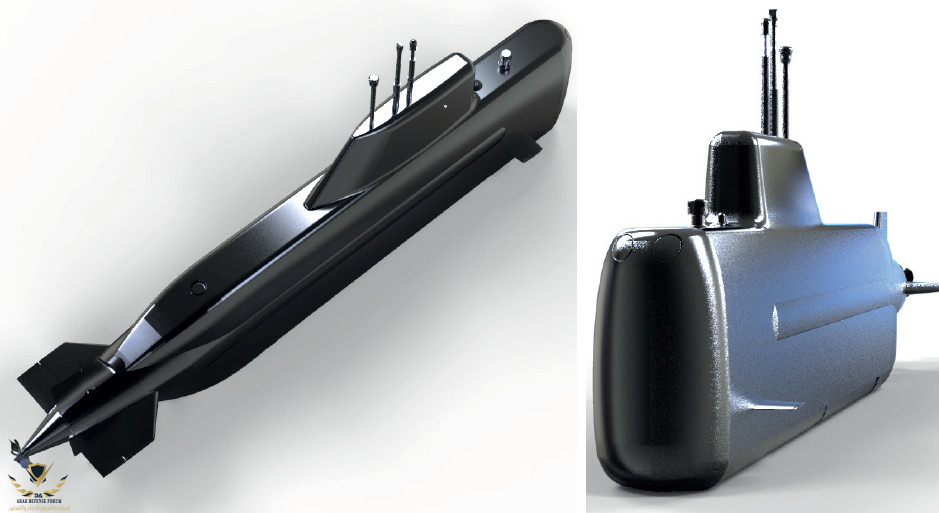

1- الغواصة DG-450
المواصفات
الازاحة 369 طن على السطح، 451 طن غاطسة
الطول: 34.8 م
العرض: 3 م, قطر بدن، 4.3 م
الارتفاع: 7.15 م
الطاقم: 9 + 12 اضافين (قوات خاصة)
المدى: 3000 ميل، 200 ميل على البطاريات
السرعة: 12 كم كحد أقصى ، 5 كم مبحرة، 9 كم على السطح
عمق التشغيل (الغوص): 150 م
المواصفات
الازاحة 369 طن على السطح، 451 طن غاطسة
الطول: 34.8 م
العرض: 3 م, قطر بدن، 4.3 م
الارتفاع: 7.15 م
الطاقم: 9 + 12 اضافين (قوات خاصة)
المدى: 3000 ميل، 200 ميل على البطاريات
السرعة: 12 كم كحد أقصى ، 5 كم مبحرة، 9 كم على السطح
عمق التشغيل (الغوص): 150 م
التسلح و التجهيزات
طوربيدات 3 × 533mm ، بالإضافة إلى 4 طوربيدات خفيفة أو 8 الغام,
كما تحميل 2 SDVs ل 6 رجال أو 2 زوارق قادرة على حمل 12 من القوات الخاصة
المعدات: السونار السلبي و النشط، نظام قياس المسافة و العوائق، سونار اعتراض، رادار استقبال ، تجهزات الدعم الإلكتروني، نظام البرسكوب التلفزيونى، جهاز الإرسال والاستقبال، UHF/VHF ، نظام الاتصالات تحت الماء، شبكة الاتصال الداخلي، نظام الملاحة بالقصور الذاتي،
\

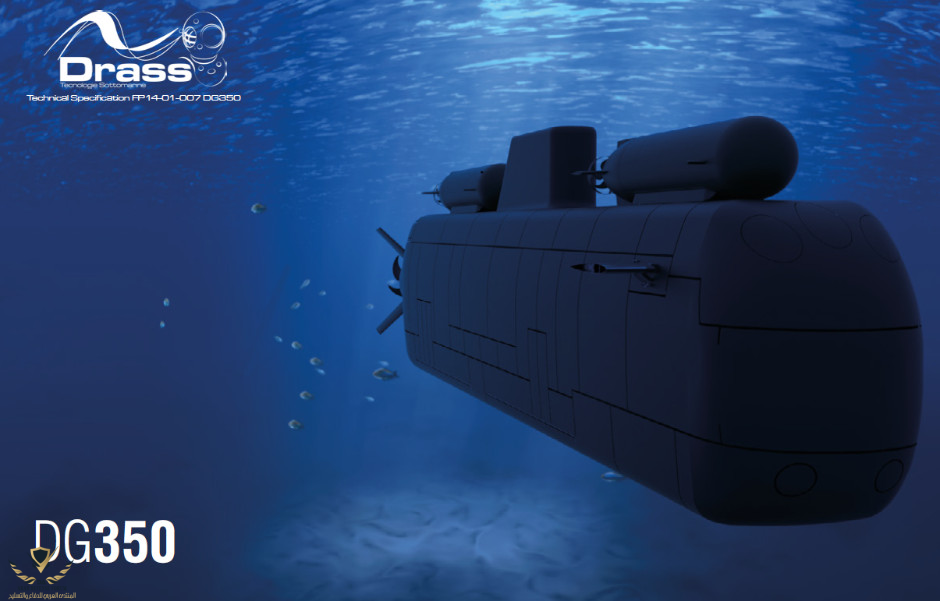

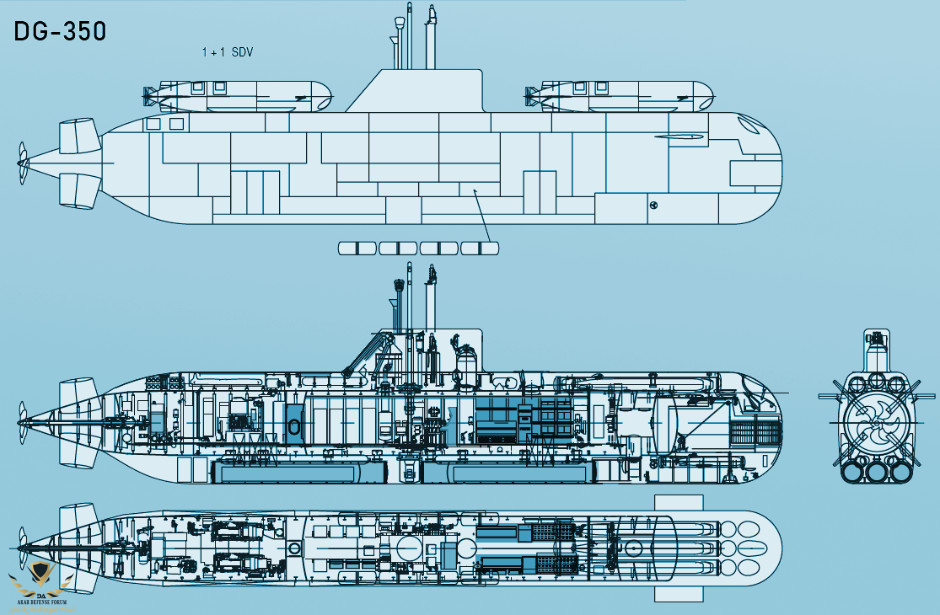

2- الغواصة DG-350
المواصفات
الازاحة 291 طن على السطح، 352 طن غاطسة
الطول: 34.8 م
العرض: 3 م, قطر بدن، 4.3 م
الارتفاع: 7.15 م
الطاقم: 9 + 12 اضافين (قوات خاصة)
المدى: 3000 ميل، 200 ميل على البطاريات
السرعة: 12 كم كحد أقصى ، 5 كم مبحرة، 9 كم على السطح
عمق التشغيل (الغوص): 150 م
التسلح و التجهيزات
طوربيدات 3 × 533mm ، بالإضافة إلى 2 طوربيدات خفيفة أو 8 الغام,
كما تحميل 2 SDVs ل 4 رجال أو 2 زوارق قادرة على حمل 12 من القوات الخاصة,
المعدات: السونار السلبي و النشط، نظام قياس المسافة و العوائق، سونار اعتراض، رادار استقبال، الدعم الإلكتروني، نظام البرسكوب التلفزيونى، جهاز الإرسال والاستقبال، UHF/VHF، نظام الاتصالات تحت الماء، شبكة الاتصال الداخلي، نظام الملاحة بالقصور الذاتي،
3- الغواصة DG-160
المواصفات
الازاحة 141 طن على السطح، 169 طن غاطسة
الطول: 32.24 م
العرض: 2.5 م, قطر بدن، 4.12 م
الارتفاع: 6.45 م
الطاقم: 7 + 8 اضافين (قوات خاصة)
المدى: 2000 ميل، 160 ميل على البطاريات
السرعة: 10 كم كحد أقصى ، 5 كم مبحرة، 8.5 كم على السطح
عمق التشغيل (الغوص): سيتم تأكيده لاحقا TBC, To Be Confirm
التسليح و التجهيزات
طوربيدات2 × 533mm ، بالإضافة إلى 2 طوربيدات خفيفة أو 6 الغام,
كما تحميل 2 SDVs أو 2 زوارق قادرة على حمل 6 من القوات الخاصة,
المعدات: السونار السلبي و النشط، نظام قياس المسافة و العوائق، سونار اعتراض، رادار استقبال الدعم الإلكتروني، نظام البرسكوب التلفزيونى، جهاز الإرسال والاستقبال، UHF/VHF، نظام الاتصالات تحت الماء، شبكة الاتصال الداخلي، نظام الملاحة بالقصور الذاتي،
4- الغواصة DG-120
المواصفات
الازاحة 115 طن على السطح، 130 طن غاطسة
الطول: 28.2 م
العرض: 2.3 م, قطر بدن، 3.92 م
الارتفاع: 6.4 م
الطاقم: 7 + 2 اضافين
المدى: 1800 ميل، 120 ميل على البطاريات
السرعة: 0 كم كحد أقصى ، 4 كم مبحرة، 7.5 كم على السطح
عمق التشغيل (الغوص): سيتم تأكيده لاحقا TBC
التسلح و التجهيزات
طوربيدات 6 × 400mm ، أو 6 الغام,
طوربيدات 3 × 533mm ، بالإضافة إلى 4 طوربيدات خفيفة أو 8 الغام,
كما تحميل 2 SDVs ل 6 رجال أو 2 زوارق قادرة على حمل 12 من القوات الخاصة
المعدات: السونار السلبي و النشط، نظام قياس المسافة و العوائق، سونار اعتراض، رادار استقبال ، تجهزات الدعم الإلكتروني، نظام البرسكوب التلفزيونى، جهاز الإرسال والاستقبال، UHF/VHF ، نظام الاتصالات تحت الماء، شبكة الاتصال الداخلي، نظام الملاحة بالقصور الذاتي،
\
2- الغواصة DG-350
المواصفات
الازاحة 291 طن على السطح، 352 طن غاطسة
الطول: 34.8 م
العرض: 3 م, قطر بدن، 4.3 م
الارتفاع: 7.15 م
الطاقم: 9 + 12 اضافين (قوات خاصة)
المدى: 3000 ميل، 200 ميل على البطاريات
السرعة: 12 كم كحد أقصى ، 5 كم مبحرة، 9 كم على السطح
عمق التشغيل (الغوص): 150 م
التسلح و التجهيزات
طوربيدات 3 × 533mm ، بالإضافة إلى 2 طوربيدات خفيفة أو 8 الغام,
كما تحميل 2 SDVs ل 4 رجال أو 2 زوارق قادرة على حمل 12 من القوات الخاصة,
المعدات: السونار السلبي و النشط، نظام قياس المسافة و العوائق، سونار اعتراض، رادار استقبال، الدعم الإلكتروني، نظام البرسكوب التلفزيونى، جهاز الإرسال والاستقبال، UHF/VHF، نظام الاتصالات تحت الماء، شبكة الاتصال الداخلي، نظام الملاحة بالقصور الذاتي،
3- الغواصة DG-160
المواصفات
الازاحة 141 طن على السطح، 169 طن غاطسة
الطول: 32.24 م
العرض: 2.5 م, قطر بدن، 4.12 م
الارتفاع: 6.45 م
الطاقم: 7 + 8 اضافين (قوات خاصة)
المدى: 2000 ميل، 160 ميل على البطاريات
السرعة: 10 كم كحد أقصى ، 5 كم مبحرة، 8.5 كم على السطح
عمق التشغيل (الغوص): سيتم تأكيده لاحقا TBC, To Be Confirm
التسليح و التجهيزات
طوربيدات2 × 533mm ، بالإضافة إلى 2 طوربيدات خفيفة أو 6 الغام,
كما تحميل 2 SDVs أو 2 زوارق قادرة على حمل 6 من القوات الخاصة,
المعدات: السونار السلبي و النشط، نظام قياس المسافة و العوائق، سونار اعتراض، رادار استقبال الدعم الإلكتروني، نظام البرسكوب التلفزيونى، جهاز الإرسال والاستقبال، UHF/VHF، نظام الاتصالات تحت الماء، شبكة الاتصال الداخلي، نظام الملاحة بالقصور الذاتي،
4- الغواصة DG-120
المواصفات
الازاحة 115 طن على السطح، 130 طن غاطسة
الطول: 28.2 م
العرض: 2.3 م, قطر بدن، 3.92 م
الارتفاع: 6.4 م
الطاقم: 7 + 2 اضافين
المدى: 1800 ميل، 120 ميل على البطاريات
السرعة: 0 كم كحد أقصى ، 4 كم مبحرة، 7.5 كم على السطح
عمق التشغيل (الغوص): سيتم تأكيده لاحقا TBC
التسلح و التجهيزات
طوربيدات 6 × 400mm ، أو 6 الغام,
1 زوارق قابل للنفخ
المعدات: السونار السلبي، نظام قياس المسافة و العوائق، سونار اعتراض ر، استقبال الرادار، الدعم الإلكتروني، نظام البرسكوب التلفزيونى، جهاز الإرسال والاستقبال، UHF/VHF ، نظام الاتصالات تحت الماء، شبكة الاتصال الداخلي، نظام الملاحة بالقصور الذاتي،
5- الغواصة DG-85
المواصفات
الازاحة 81 طن على السطح، 94 طن غاطسة
الطول: 21.06 م
العرض: 2.2 م, قطر بدن، 3.82 م
الارتفاع: 7.75 م
الطاقم: 6 +1 اضافى
المدى: 1500 ميل، 100 ميل على البطاريات
السرعة: 7.5 كم كحد أقصى ، 4 كم مبحرة، 6 كم على السطح
عمق التشغيل (الغوص) سيتم تأكيده لاحقا TBC
التسلح و التجهيزات
طوربيدات 2 × 400mm ، أو 6 الغام,
كما تحميل 2 SDVs ل 4 رجال أو 2 زوارق قادرة على حمل 12 من القوات الخاصة,
المعدات: السونار السلبي، نظام قياس المسافة و العوائق، سونار اعتراض ر، استقبال الرادار، الدعم الإلكتروني، نظام البرسكوب التلفزيونى، جهاز الإرسال والاستقبال، UHF/VHF جهاز الإرسال والاستقبال، نظام الاتصالات
تحت الماء، شبكة الاتصال الداخلي، نظام الملاحة بالقصور الذاتي،
http://www.hisutton.com/DRASS.html
منقول باذن صديقى العزيز
