معرض Sofex 2018 الأردن

جميل جدا ولكن سؤال المليون دولار يتعلق بالأسلحة التي أشعر بأن الاردن لديه ضعف بها مثل الدفاع الجوي او القوة الصاروخية او حتى سلاح الجو

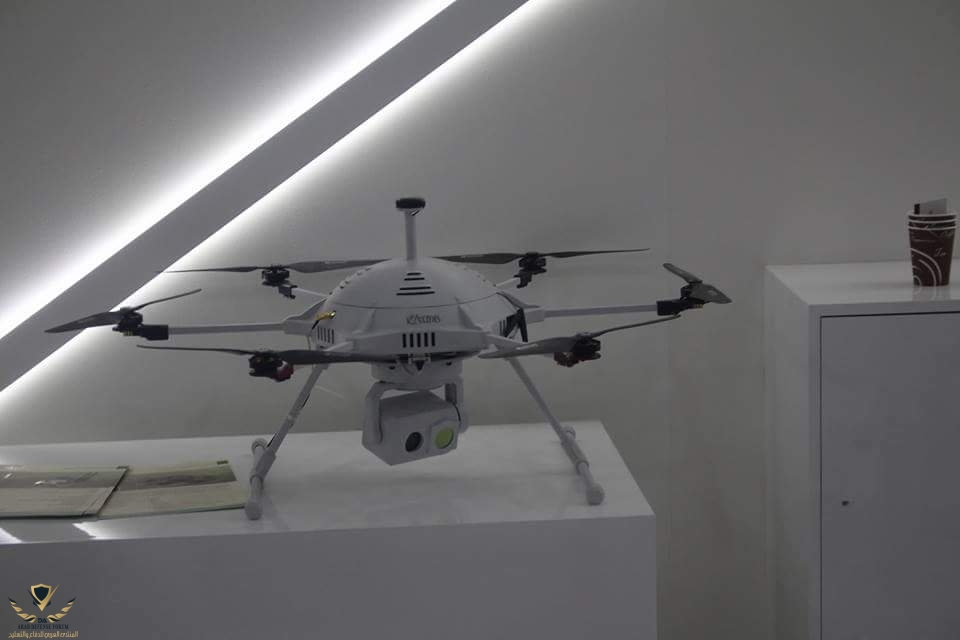

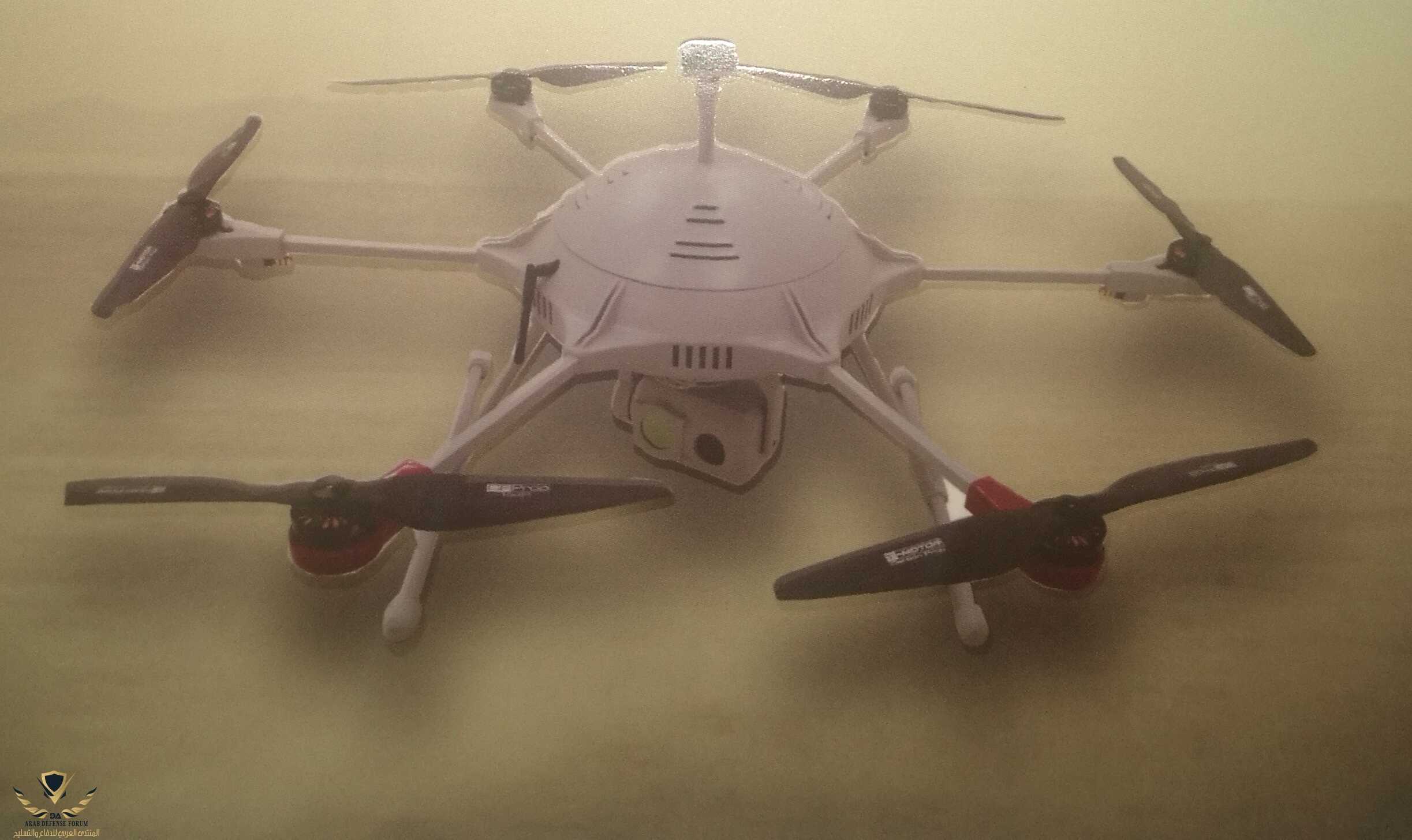

الطائرة العنكبوت الميرة ذاتيا


الطائرة العنكبوت المسيرة ذاتيا من كادبي ، هي طائرة سداسية بدون طيار تتميز ببساطة التصميم الميكانيكي و ثباتها و خفة الحركة لتكون ذات قوة عالية و خفيفة الوزن ليسهل عملية التنقل و الانتشار السريع بالاضافة لتوفير الحلول و تخفيض التكاليف للاستخدامات العسكرية .

لها القدرة على الاقلاع و الهبوط العامودي من خلال وجود 6 مراوح تمنحها قوة الدفع ، يتم استخدامها لمهام الاستطلاع و تحديد الاهداف و القاء الحمولة ، يمكن لها الوصول الى اقصى ارتفاع تشغيلي يصل الى 1000 متر في 30 دقيقة بشكل مستقيم مع حمولة تتراوح بين 500 و 1000 غرام .



المواصفات العامة

الابعاد (القطر) : 1250 ملم .
الوزن بدون حمولة : 6 كلغ .
اقصى ارتفاع : 1000متر .
اقصى مدى : 3 كم .
مدة الطيران : 30 دقيقة .
وزن الحمولة : 1 كلغ .


نوع الحمولة :
كاميرا متوازنة ثنائية المحور .
ثنائية المجسات .
كاميرا نهارية ذات تقريب بصري 10 مرات و تقريب الكتروني 12 مرة .
كاميرا ليلية قياس 640*512 غير مبردة ذات تقريب الكتروني 8 مرات .
500 غرام حمولة المواد مثل الاسعافات الاولية او متفجرات يتم القاءها في مكان محدد .

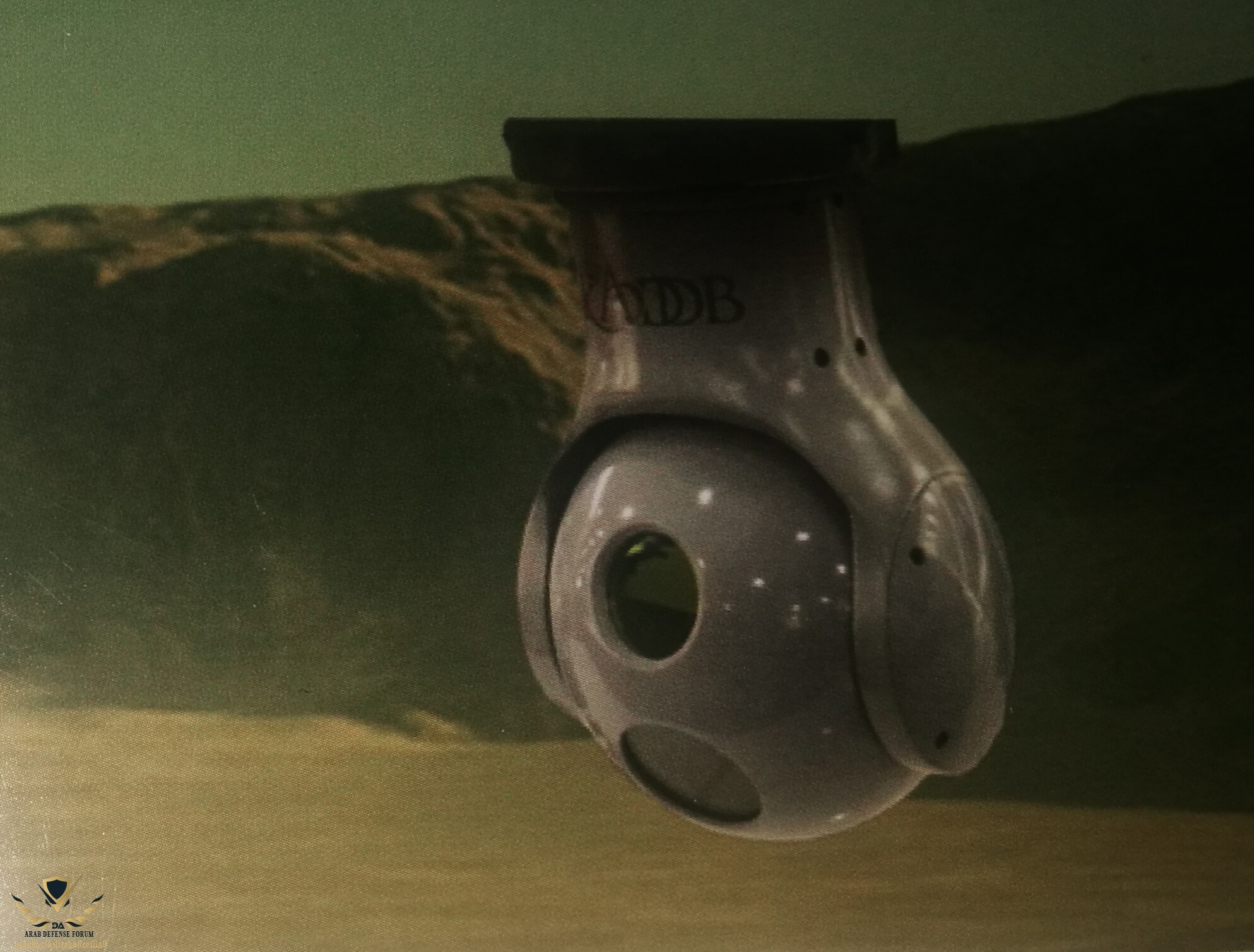

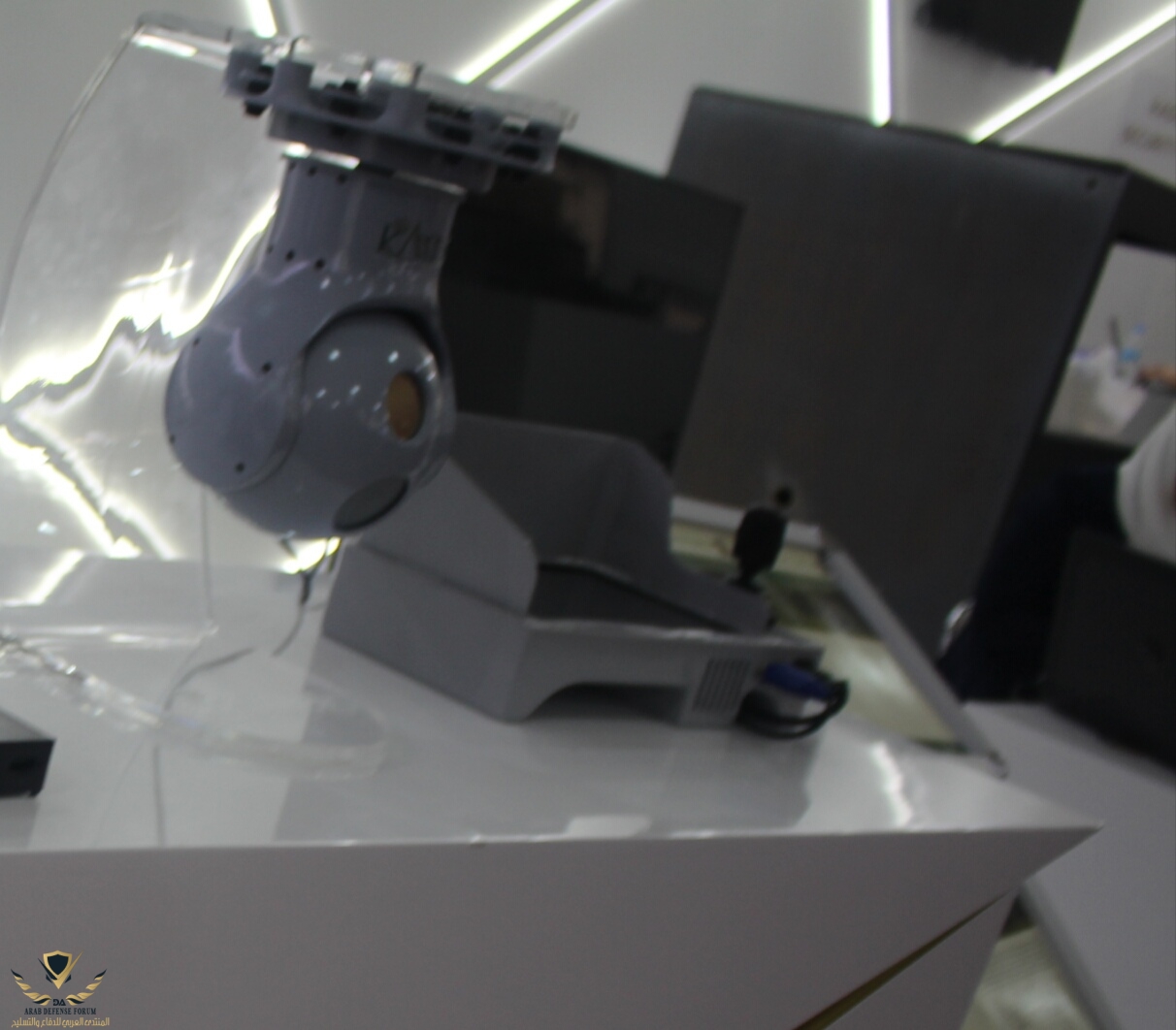

منصة الكاميرات المتوازنة

سعى مركز الملك عبد الله الثاني للتصميم و التطوير لابتكار منصة كاميرات متوازنة لتوفير حل لعمليات المراقبة و الاستطلاع الذي يمكن اضافته بسهولة على الطائرات الخفيفة و المسيرة .

تتكون المنصة المتوازنة من كاميرتين مهارية و ليلية .

المستشعر الكهروضوئي يوفر صورة كاملة الوضوح و مستشعر الاشعة تحت الحمراء يوفر فيديو مع تقريب رقمي 8 مرات .

وزن المنصة حوالي 2.5 كلغ .

كما و يمكن دمج اجهزة الاستشعار الاخرى مثل مقدرة المدى الليزرية حسب الطلب .

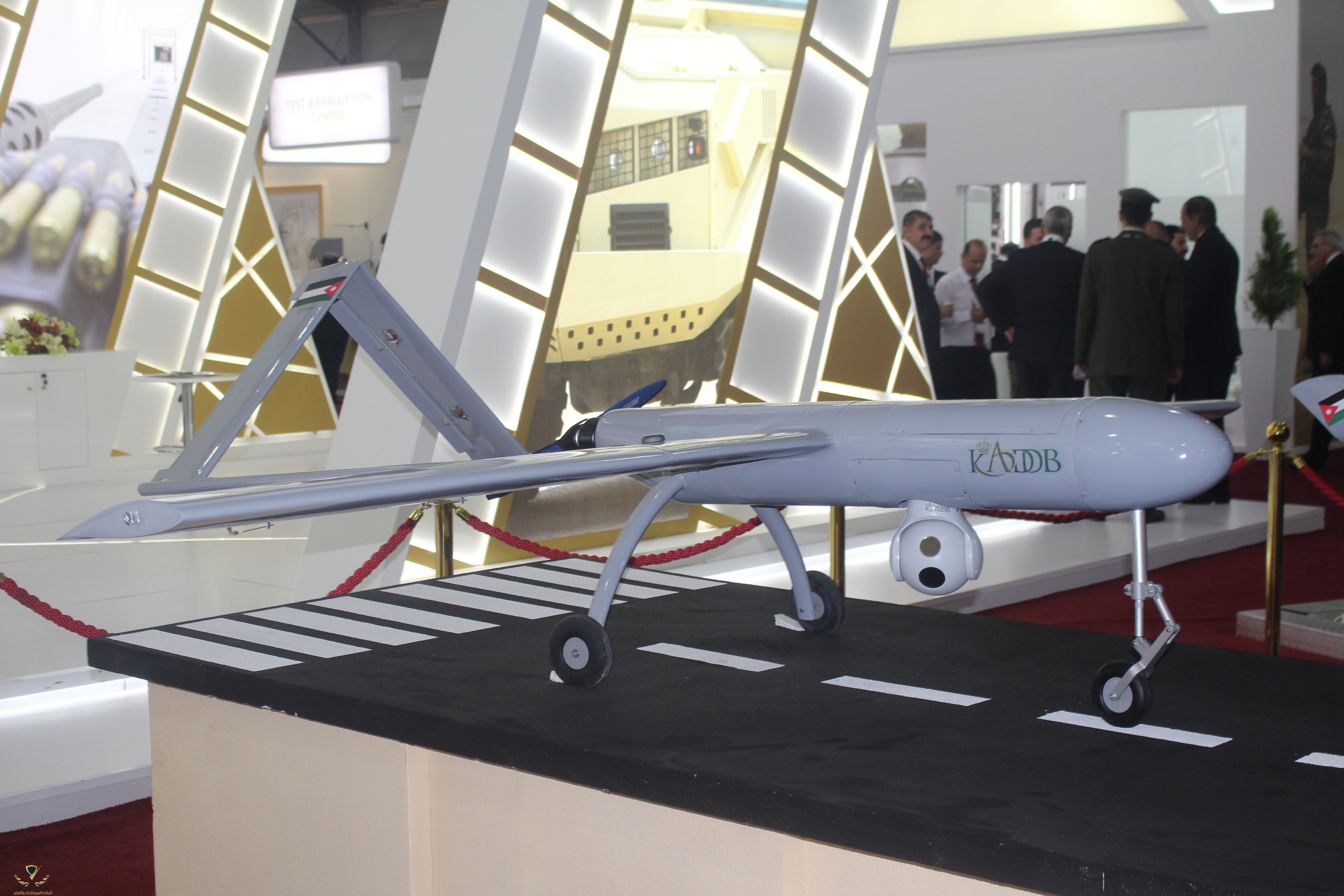

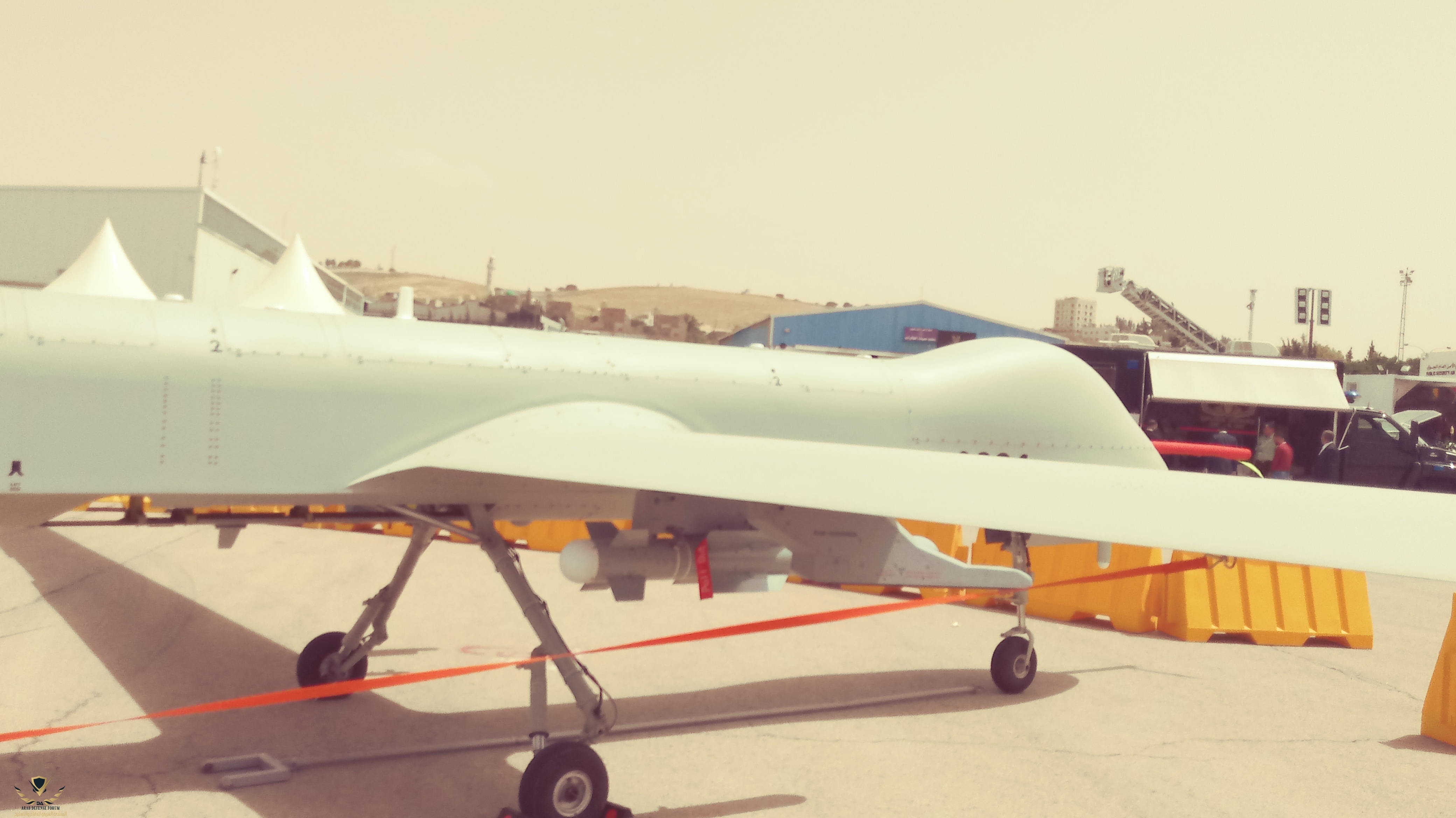

طبعا تم تركيبها على الطائرة بدون طيار المجنحة


الطيار الآلي

صمم الطيار الآلي للطائرات المسيرة متعددة المراوح و الطائرات المجنحة .
يحتوي على وحدة مستشعرات خاصة بالملاحة كوحدة قياس بالقصور الذاتي و وحدة نظام التموضع العالمي و حساسات الضغط في صندوق واحد لضمان سهولة الاستخدام و المعايرة .
من المميزات المتوفرة في النظام امكانية الملاحة بالاعتماد على احداثيات محددة مسبقا بالاضافة الى خاصية الاقلاع و الهبوط الآلي و خاصية الطيران حول نقطة محددة مسبقا .

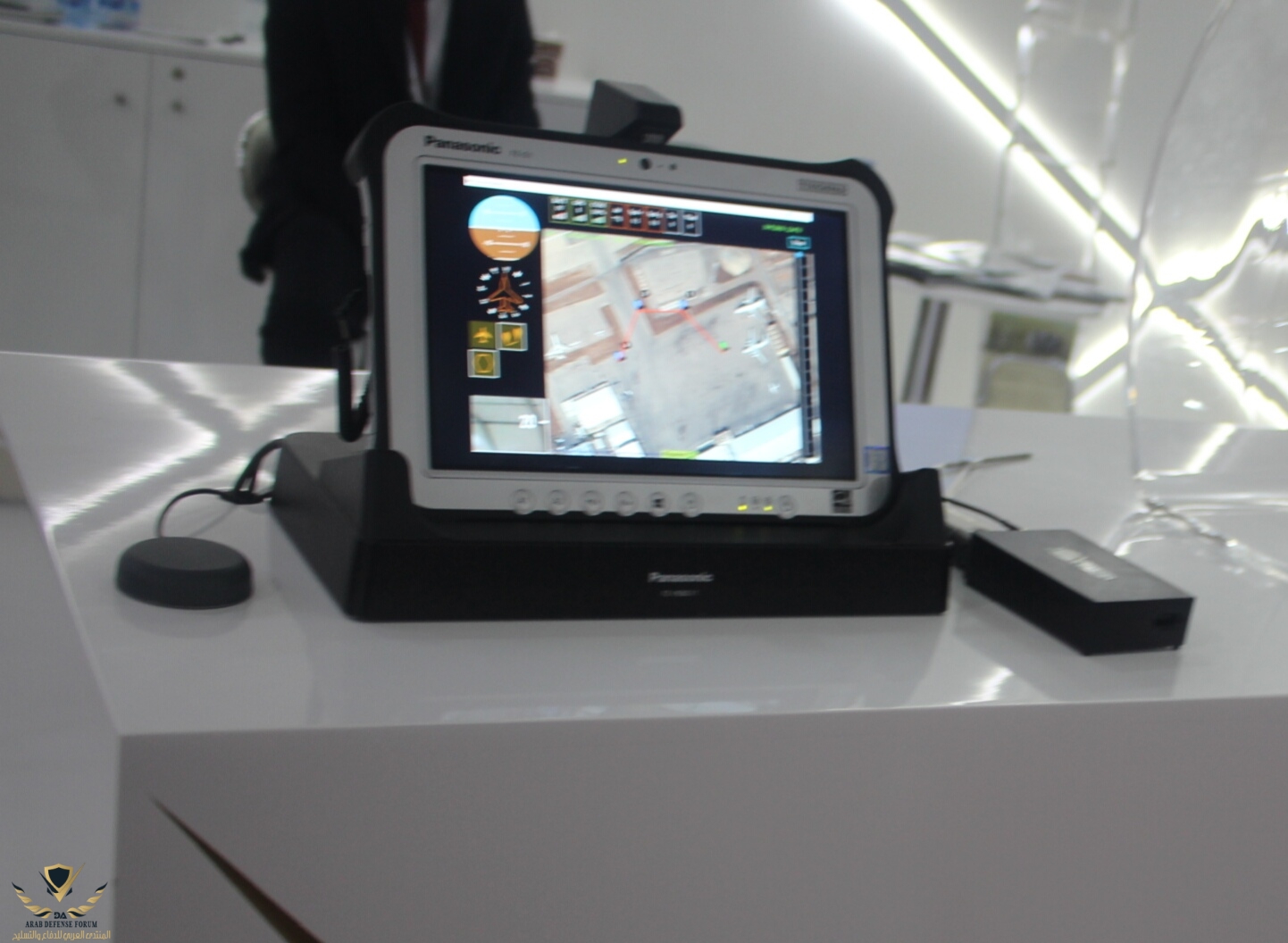

ان وحدة التحكم الارضية تم تصميمها لعرض معلومات الطائرة عن بعد و التحكم بملاحة الطائرة كما و يمكن عرض و تسجيل الفيديو المرسل من كاميرا الطائرة على نفس النافذة .




المواصفات العامة

الحرارة : من -40 الى 85 درجة
الوزن : 217 غرام
الجهد التشغيلي : من 8 الى 24 فولت
الابعاد (طول*عرض*ارتفاع) : 125*85*46 ملم

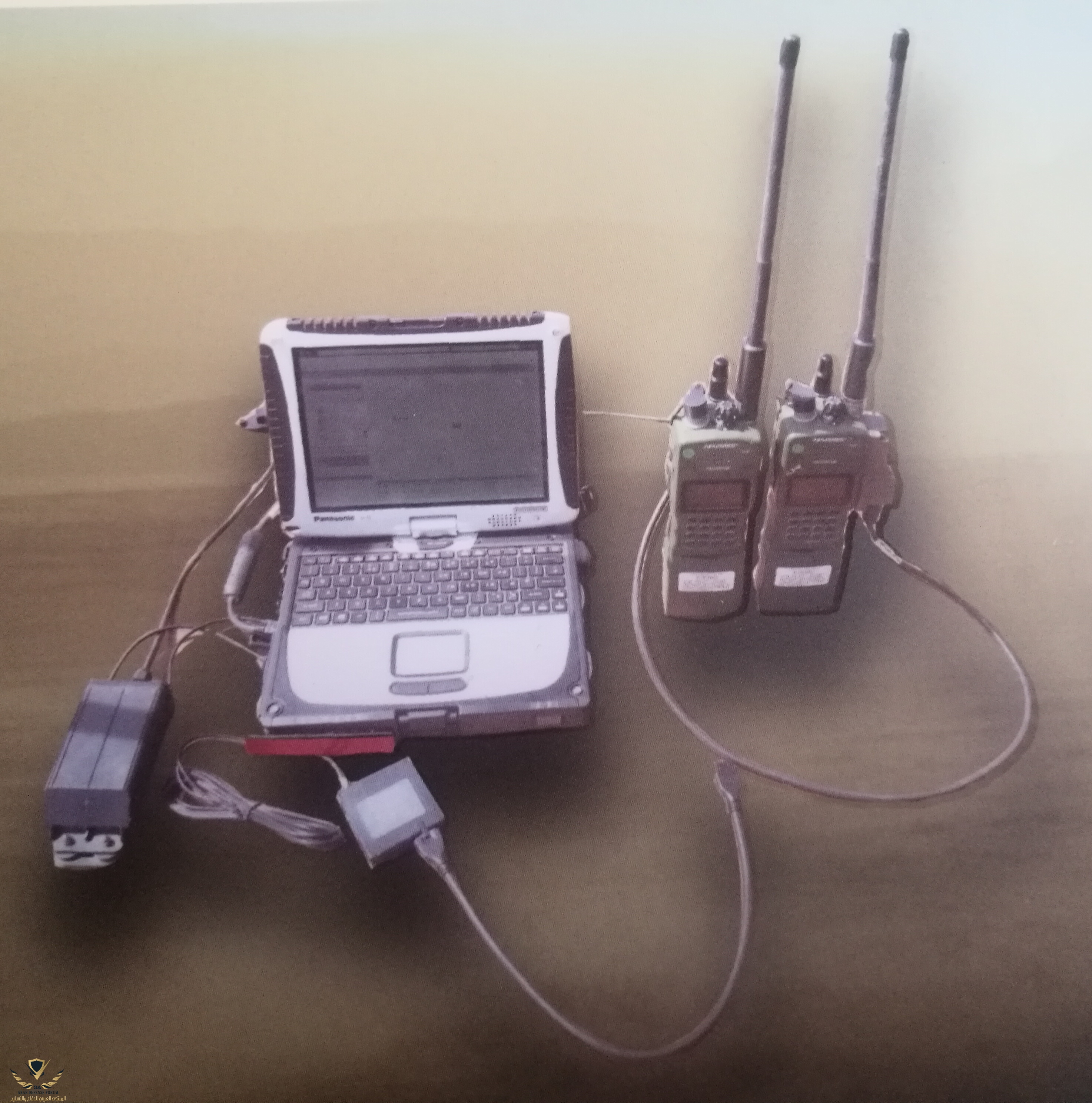

نظام تتبع القوات الصديقة

نظام تتبع القوات الصديقة في كادبي هو برمجية ذات اعتمادية عالية تتيح للقادة في الميدان القدرة على تحديد المكان و الزمان للافراد و المعدات سواء في البر او البحر اذا توافرت وسيلة الاتصالات المناسبة مثل الاتصالات الراديوية او الاقمار الصناعية .

النظام برمجية متكاملة يمكن دمجها مع نظام ادارة المعركة الذي يستخدمه القادة لبناء و اتخاذ القرار المناسب حيث يدعم مفهوم العمليات العسكرية ولمختلف الصفوف .



المميزات

يعمل ضمن حزم الترددات الرباعية الخاصة باداء عالي .
استقبال اشارات الاقمار الصناعية .
ذات حساسية عالية .
يحدد مسار المركبات تلقائيا في الوقت الحقيقي .
اظهار نوع المركبة و رقمها و مكانها و سرعتها و اتجاهها و التاريخ و الوقت .
تحديد مكان المركبات في اي وقت .
اظهار المسار لاي مركبة
ذاكرة داخلية 16 ميجابايت
يحتوي على بطارية احتياطية داخلية
متوفر باللغتين العربية و الانجليزية



الفوائد

بسيط و سهل الاستخدام .
يزيد الكفاءة و يحسن العمل و الخدمات .
التخطيط السليم لصيانة و ادامة المركبات .
يوفر الجهد و الوقت و المال .
ضمان التقيد بقوانين السير و تعليمات السلامة العامة .

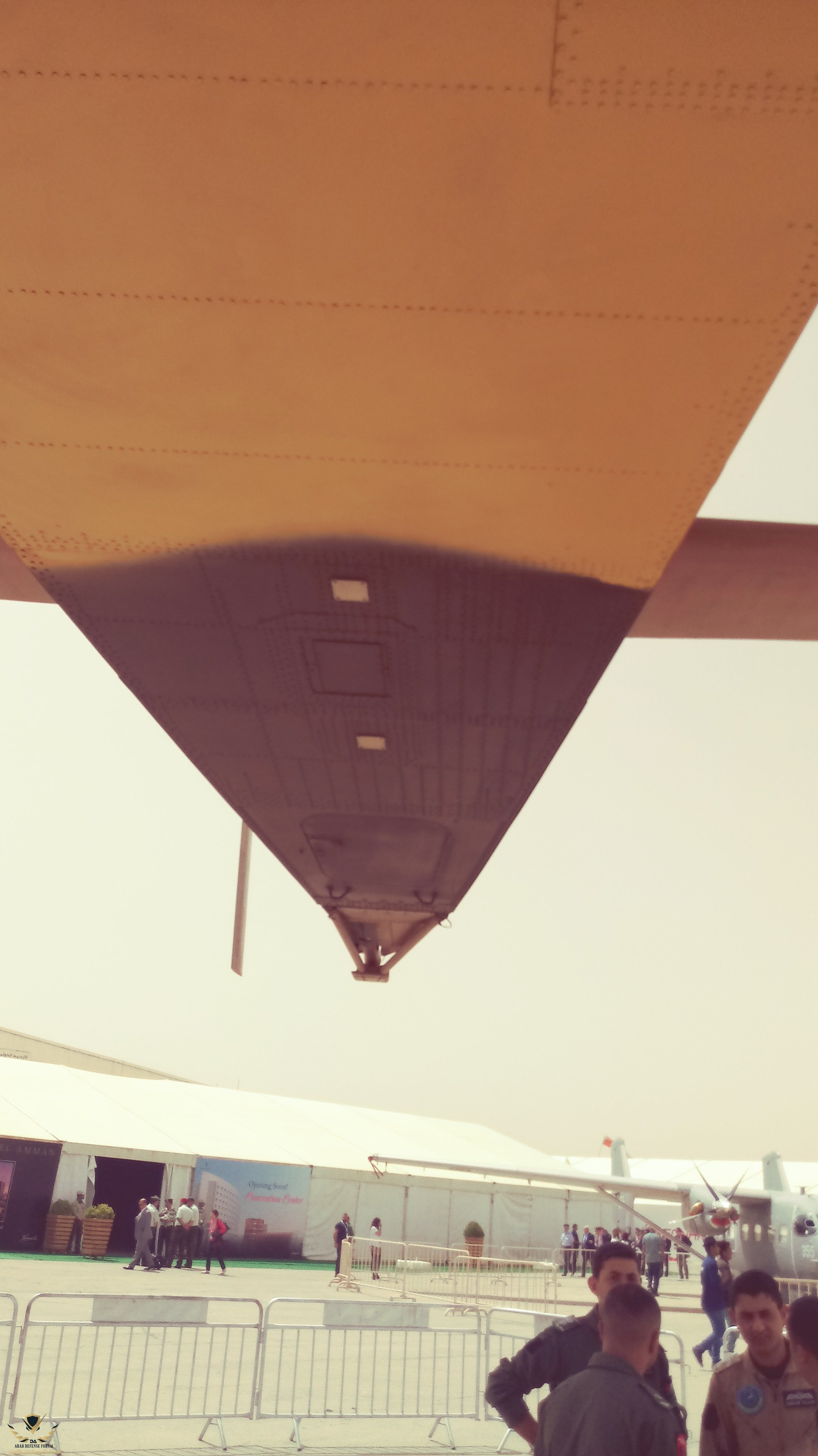

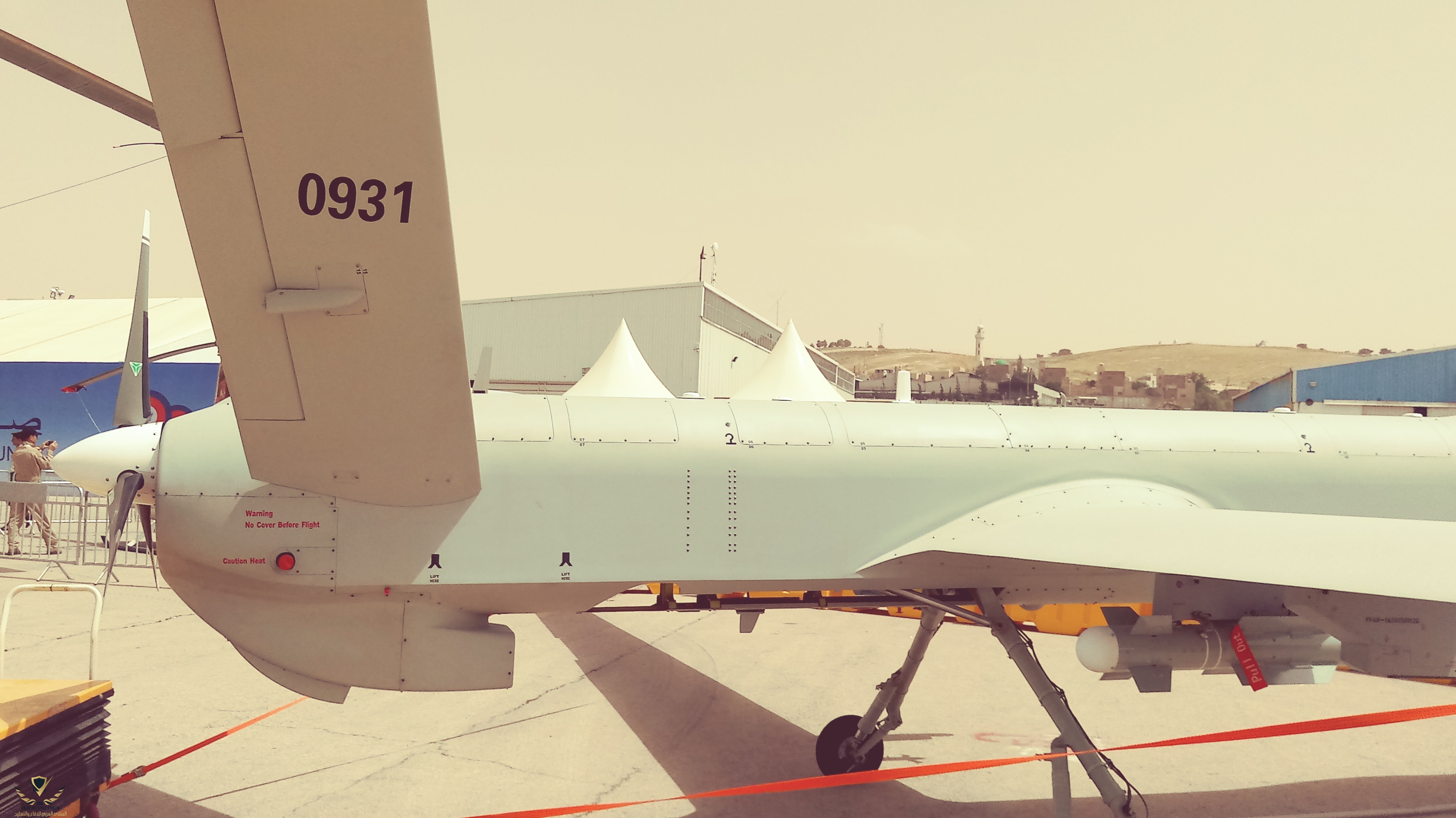

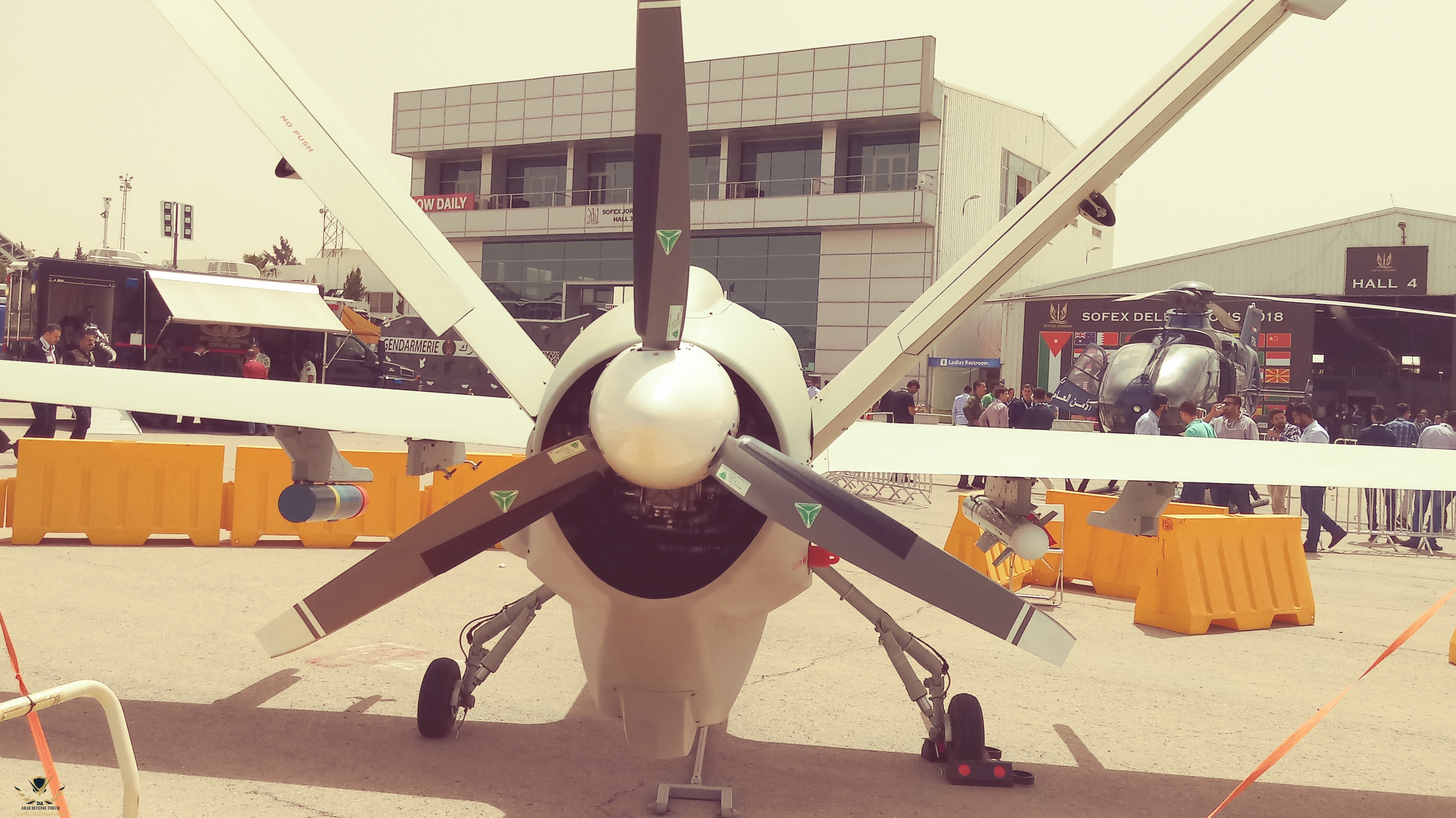

الله يعطيك العافية أخ نشاب على هذه التغطية الجيدة و أسمح لي أن أضيف بعض الصور ولو أن المعرض قد إنتها قبل بضع أيام

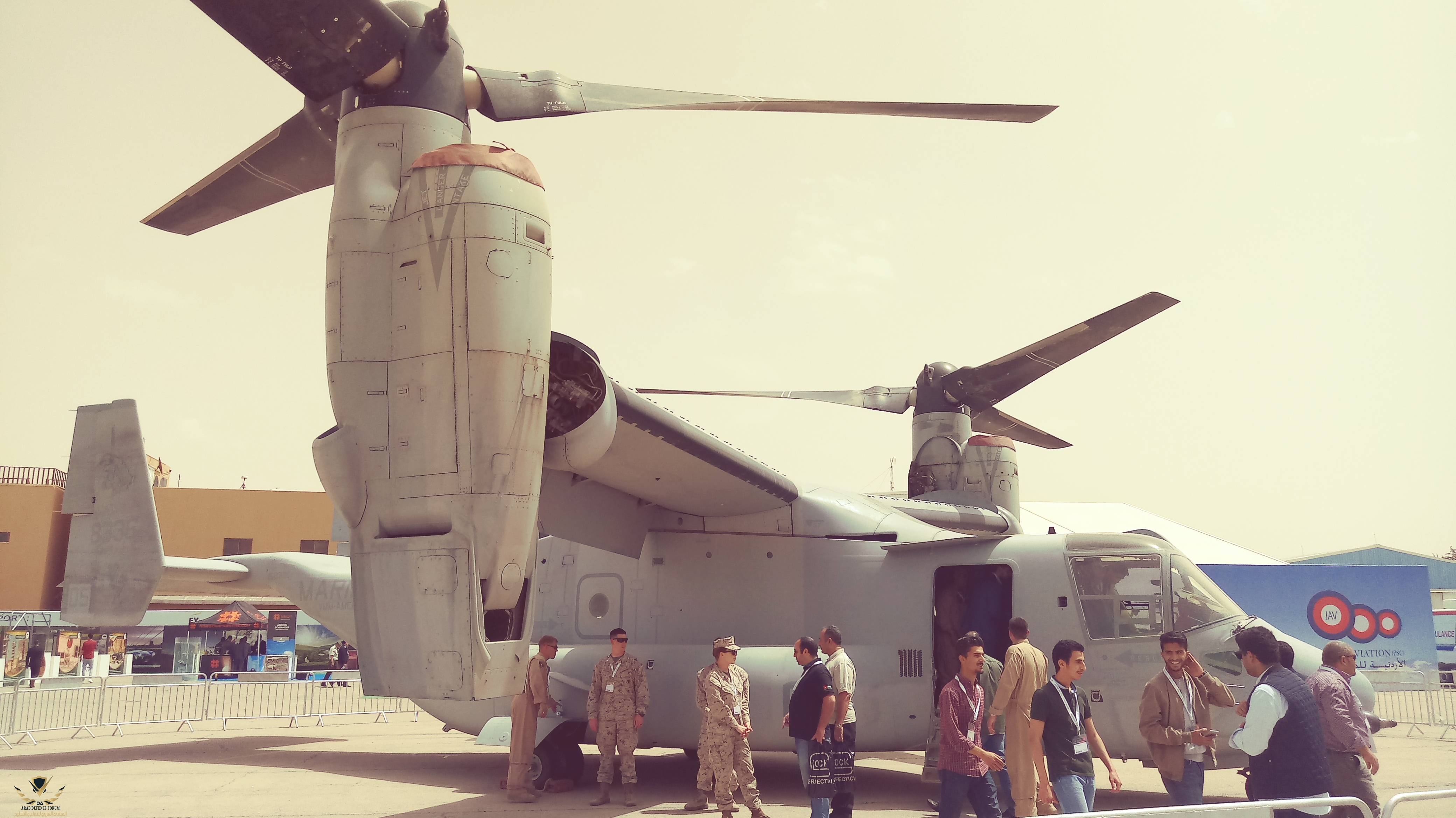

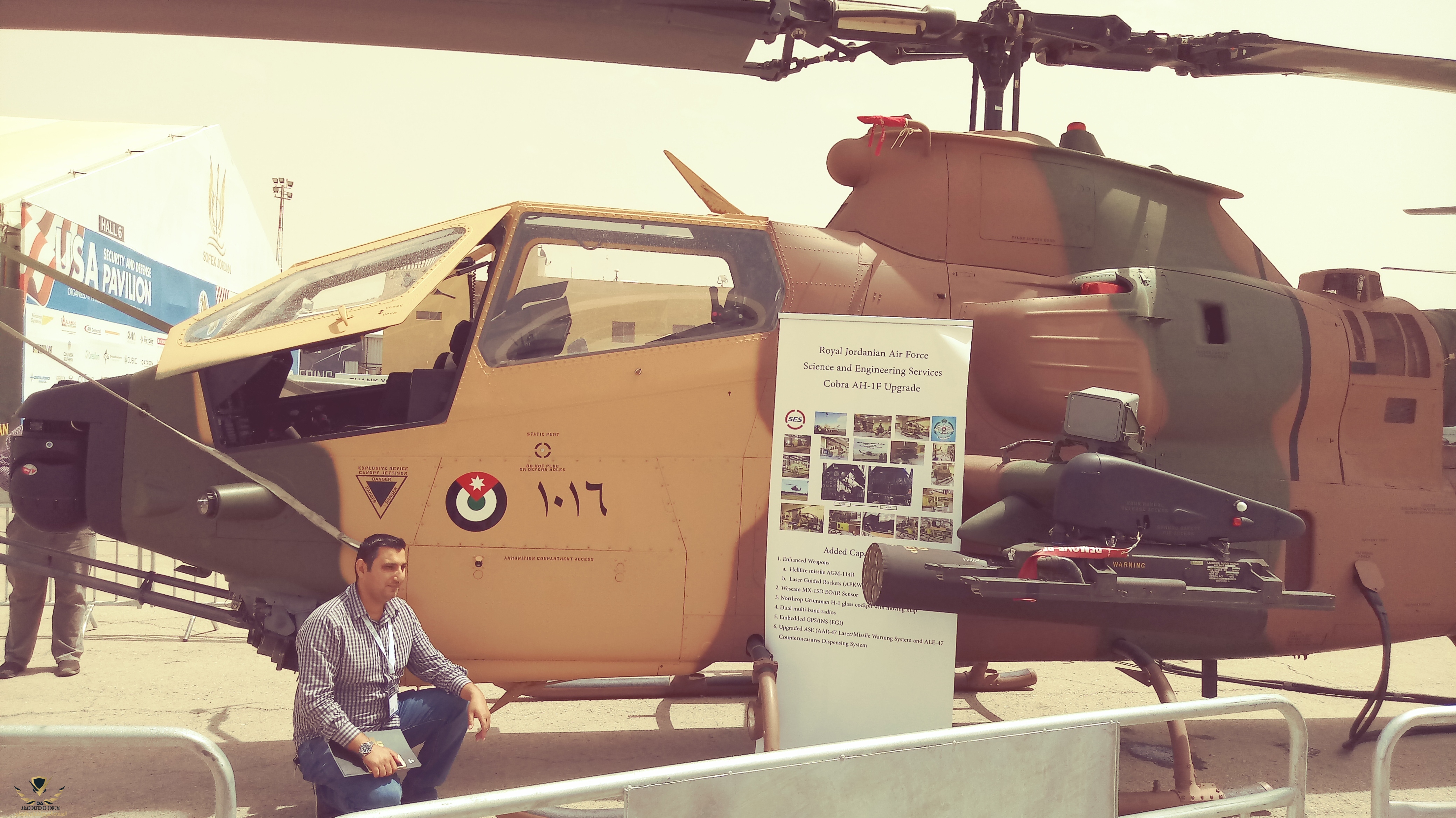

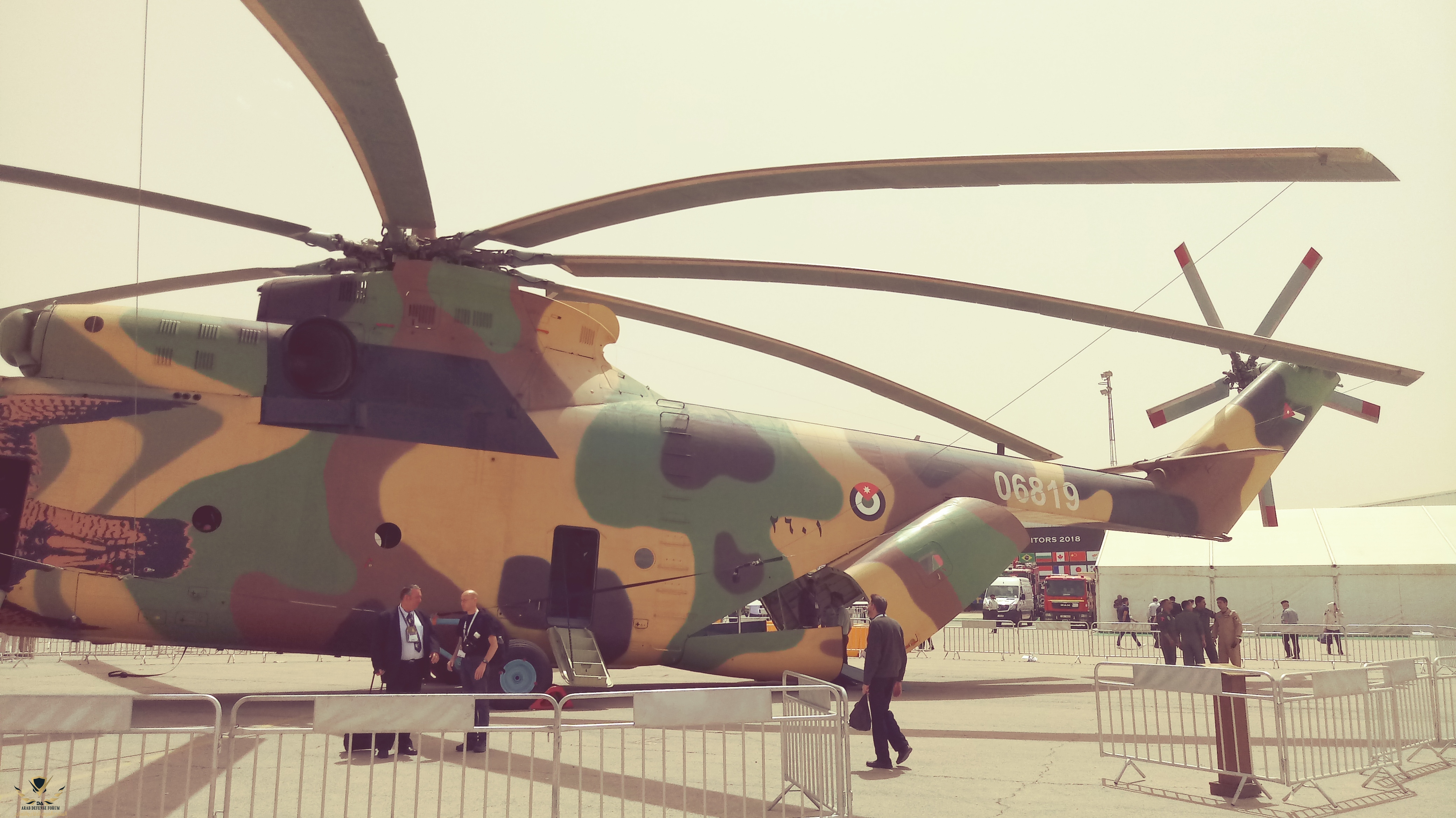

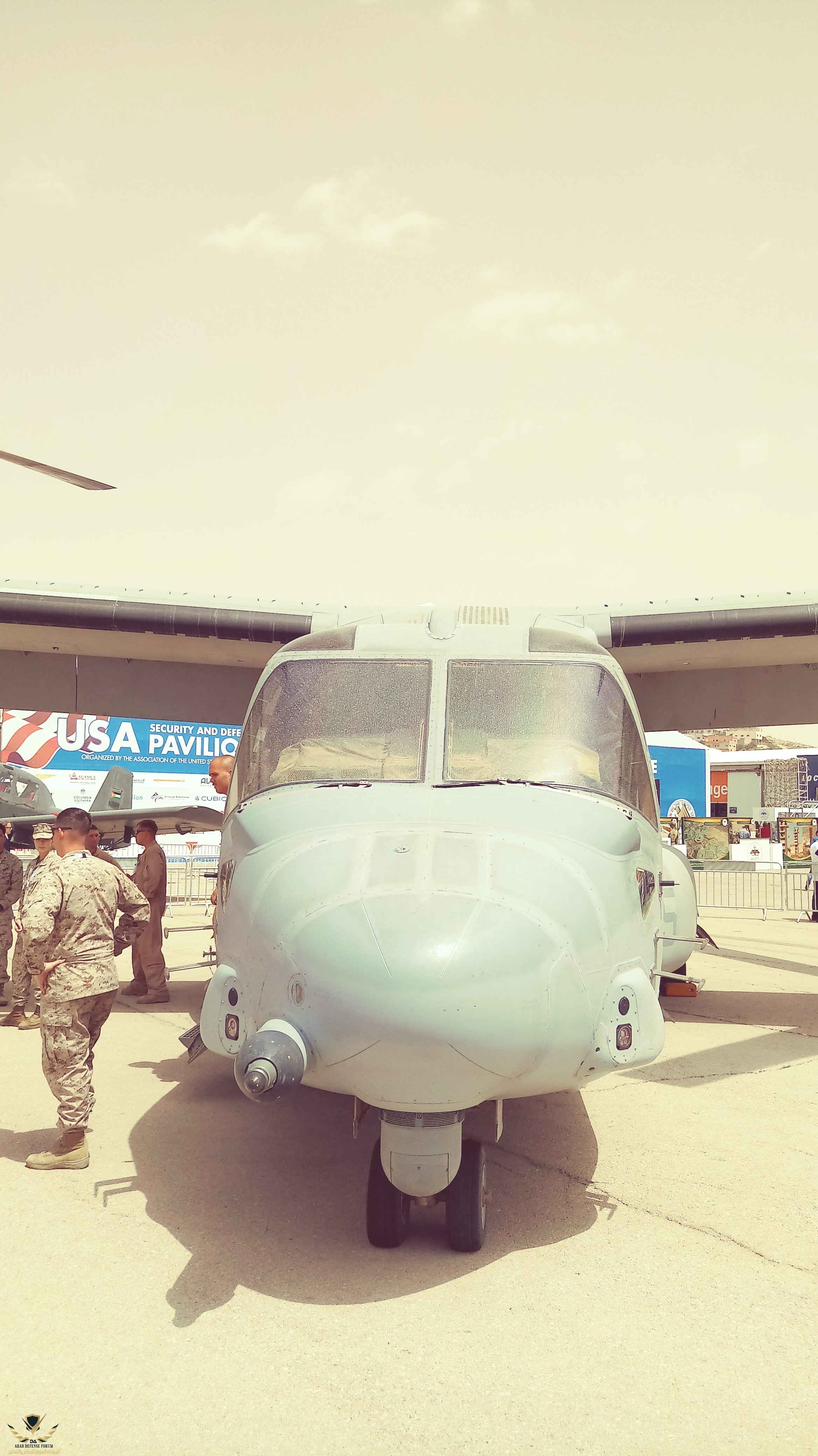

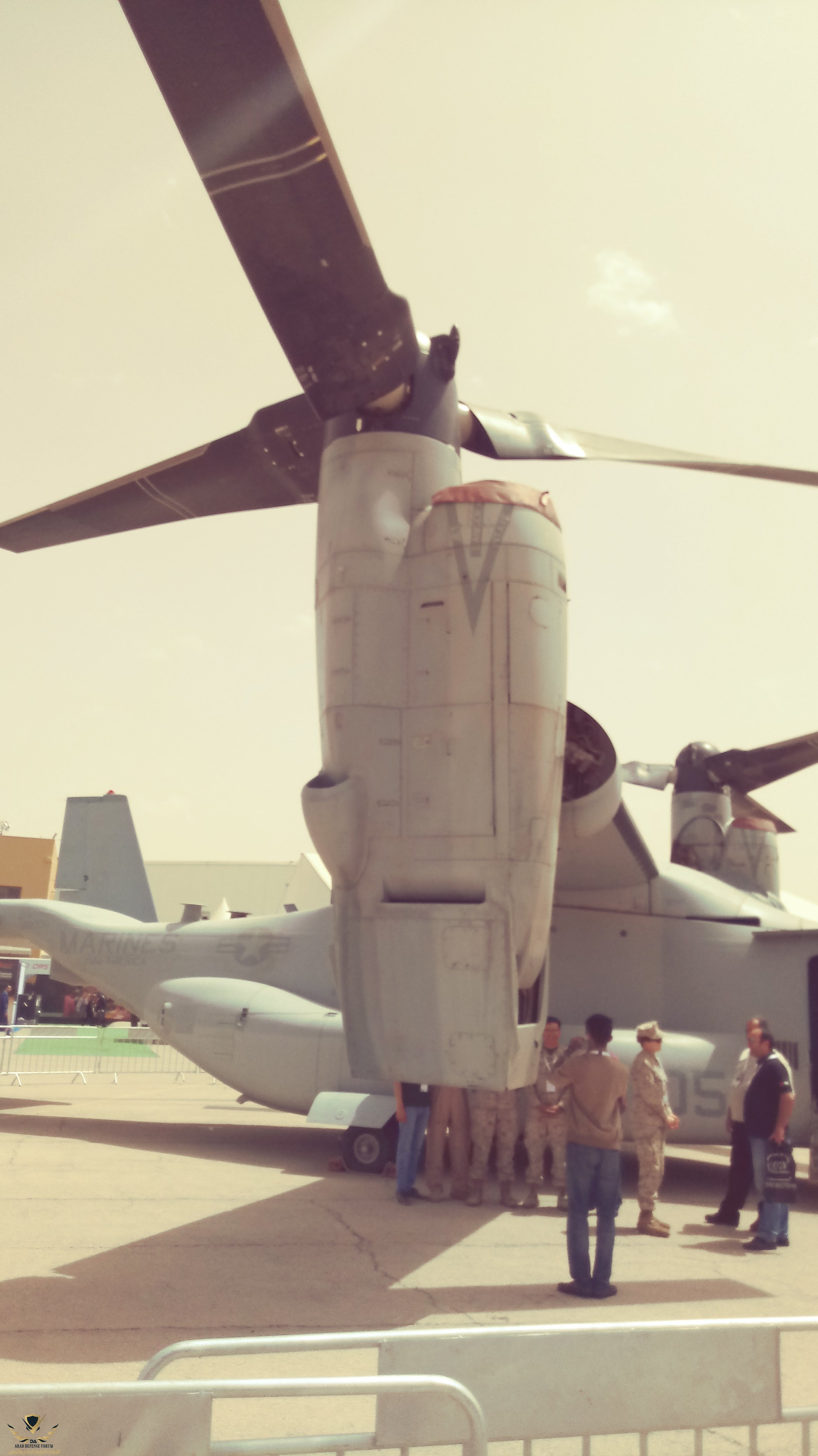

20180510_135234_Film4.jpgطائرة هليكوبتر أردنية نوع كوبرا محدثة AH-1/W 20180510_135934_Film4.jpg 20180510_135721_Film4.jpg 20180510_135733_Film4.jpg طائرة v 22 تابعة لسلاح مشاة البحرية الأمريكي 20180510_140048_Film4.jpg 20180510_140052_Film4.jpg 20180510_140027_Film4.jpg 20180510_140131_Film4.jpg 20180510_140137_Film4.jpg 20180510_140224_Film4.jpg 20180510_140230_Film4.jpg 20180510_140335_Film4.jpg 20180510_140249_Film4.jpgطائرة هيلكوبتر نوع مي 26 العملاقة مخصصة للنقل 20180510_134449_Film4.jpg مدرعة مسرفة بصراحة لم أتذكر نوعها 20180510_135117_Film4.jpgصورة لمدرعة مدولبة من نوع المارد 20180510_140733_Film4.jpg 20180510_140737_Film4.jpg 20180510_140745_Film4.jpg 20180510_140758_Film4.jpg صور مختلفة لطائرة برادتور


المرفقات

  • 20180510_140048_Film4.jpg
    2.5 MB · المشاهدات: 130
نظام الإضاءة العسكرية الخفية

طور مركز الملك عبد الله الثاني للتصميم و التطوير "كادبي" أنظمة الضوء الخفي و التي تقوم بتوفير إضاءة بالأشعة تحت الحمراء ، من أجل أن تتناسب مع جميع الآليات العسكرية من دبابات مدرعة إلى الآليات اللوجيستية ، و التي يمكن إستخدامها لغايات السير بخفاء بإستخدام معدات الرؤية الليلية ة خاصة البيئات العملياتية .




المميزات

قوية و موثوق بها بالإضافة لخفة وزنها .
تتناسب مع الأنظمة الكهربائية للسيارات 12 و 24 فولت .
زاوية شعاع ضيقة و واسعة .
قابلة للتثبيت في الأماكن الضيقة .
تستطيع حجب الضوء المرئي بإستخدام الفلاتر الضوئية الخاصة .
محمية من الجهد العالي و عكس القطبية .




المواصفات العامة

الجهد التشغيلي : 11-30 فولت .
مادة الغطاء الخارجي : الألمنيوم .
مستوى الحماية البيئية : IP67 ضمن معايير IEC 60529 .
درجة حرارة التشغيل : من -20 إلى +60 درجة مئوية ضمن معايير MIL-STD-810G .
درجة حرارة التخزين : من -30 إلى +71 درجة مئوية ضمن معايير MIL-STD-810G .
الرطوبة النسبية : لغاية 98% ضمن معايير MIL-STD-810G .
نصف كثافة زاوية الشعاع : 7 او 110 .


المنتجات

ضوء القافلة/الفرامل .
ضوء الكشاف/الصغير .
ضوء المسير .
ضوء متعددة الإستعمالات .
ضوء الكشاف .



تم تركيبها على مدرعة الفارس 6*6



نظام الإضاءة العسكرية الخفية

طور مركز الملك عبد الله الثاني للتصميم و التطوير "كادبي" أنظمة الضوء الخفي و التي تقوم بتوفير إضاءة بالأشعة تحت الحمراء ، من أجل أن تتناسب مع جميع الآليات العسكرية من دبابات مدرعة إلى الآليات اللوجيستية ، و التي يمكن إستخدامها لغايات السير بخفاء بإستخدام معدات الرؤية الليلية ة خاصة البيئات العملياتية .

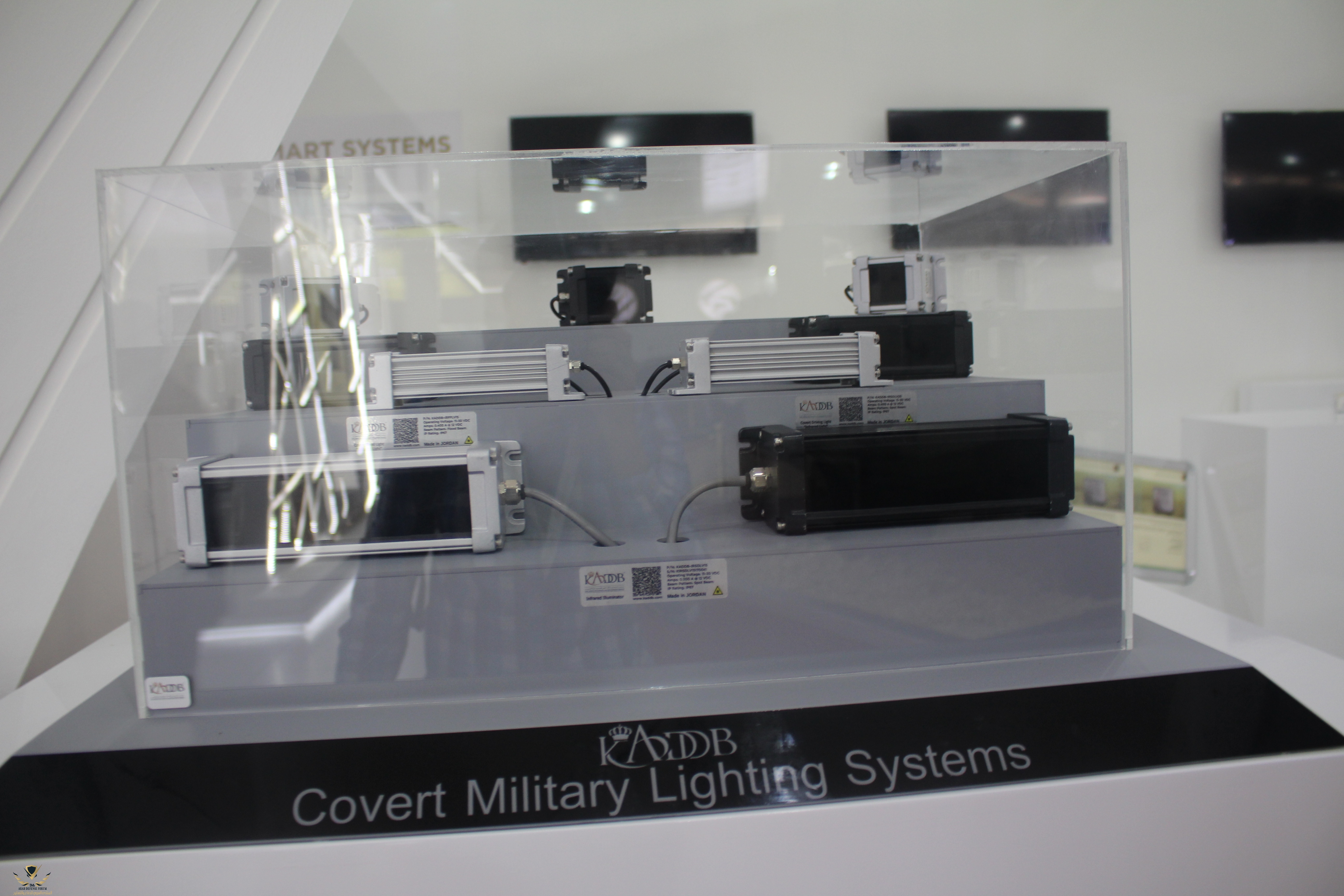

مشاهدة المرفق 117567

المميزات

قوية و موثوق بها بالإضافة لخفة وزنها .
تتناسب مع الأنظمة الكهربائية للسيارات 12 و 24 فولت .
زاوية شعاع ضيقة و واسعة .
قابلة للتثبيت في الأماكن الضيقة .
تستطيع حجب الضوء المرئي بإستخدام الفلاتر الضوئية الخاصة .
محمية من الجهد العالي و عكس القطبية .

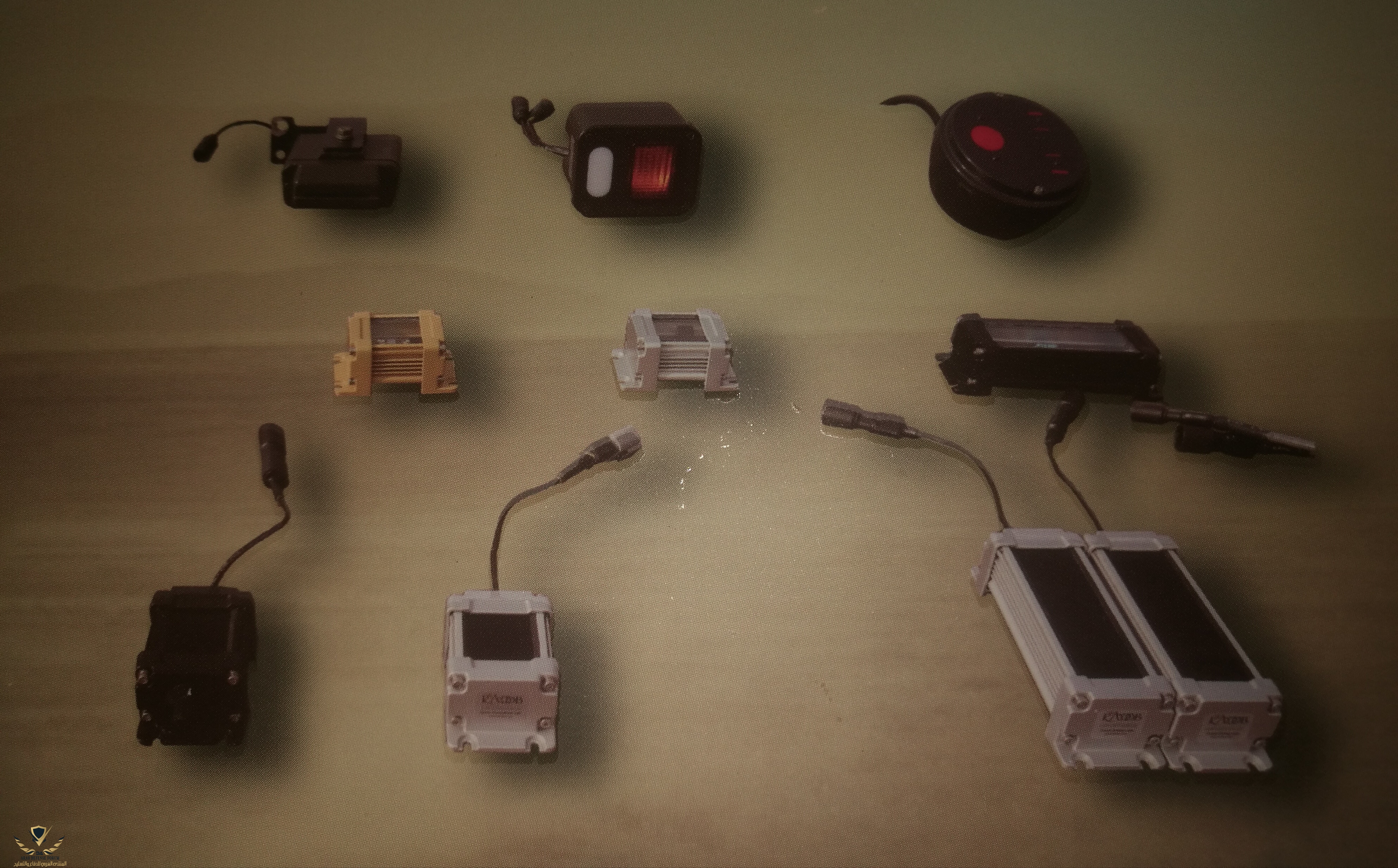

مشاهدة المرفق 117568

المواصفات العامة

الجهد التشغيلي : 11-30 فولت .
مادة الغطاء الخارجي : الألمنيوم .
مستوى الحماية البيئية : IP67 ضمن معايير IEC 60529 .
درجة حرارة التشغيل : من -20 إلى +60 درجة مئوية ضمن معايير MIL-STD-810G .
درجة حرارة التخزين : من -30 إلى +71 درجة مئوية ضمن معايير MIL-STD-810G .
الرطوبة النسبية : لغاية 98% ضمن معايير MIL-STD-810G .
نصف كثافة زاوية الشعاع : 7 او 110 .


المنتجات

ضوء القافلة/الفرامل .
ضوء الكشاف/الصغير .
ضوء المسير .
ضوء متعددة الإستعمالات .
ضوء الكشاف .

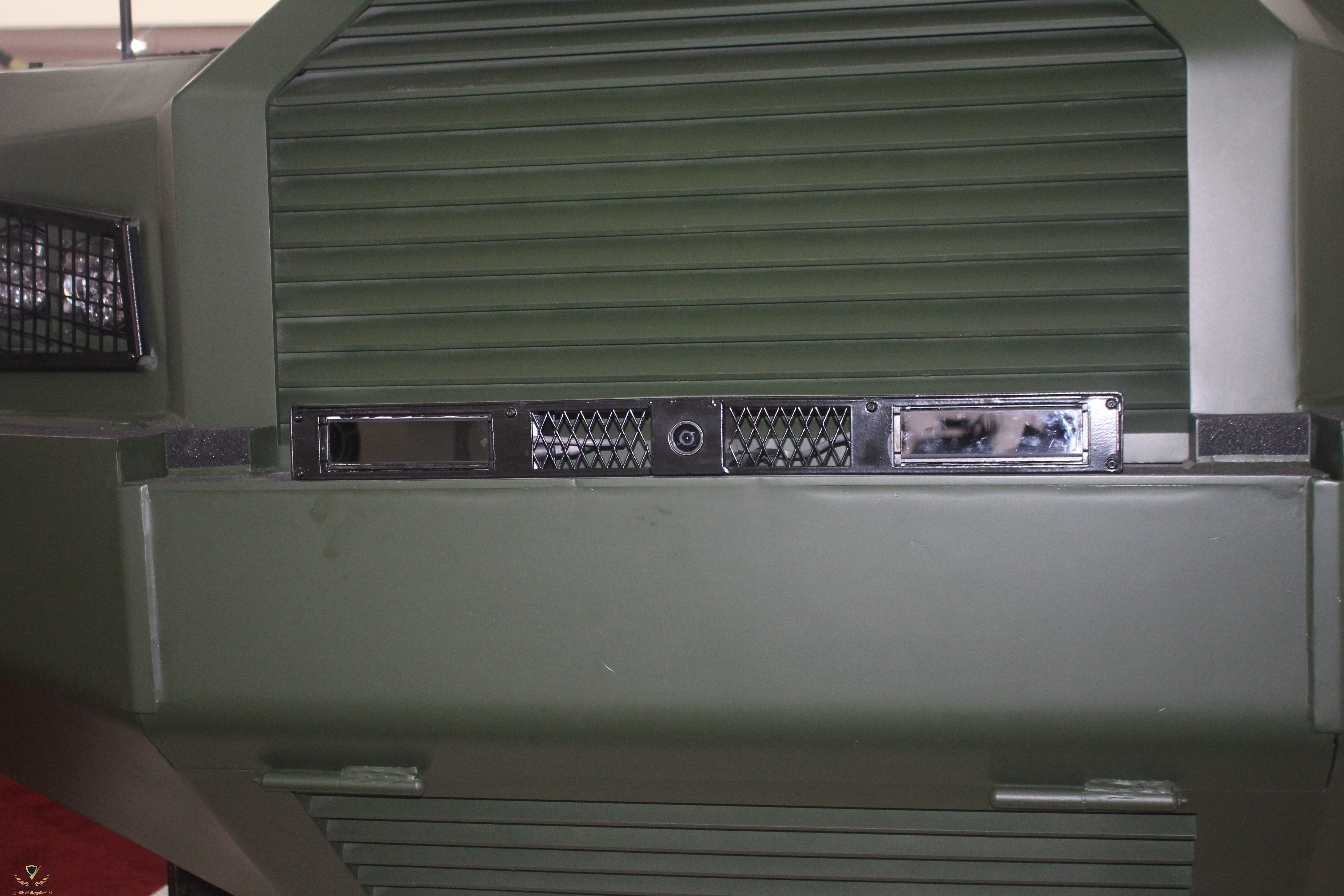

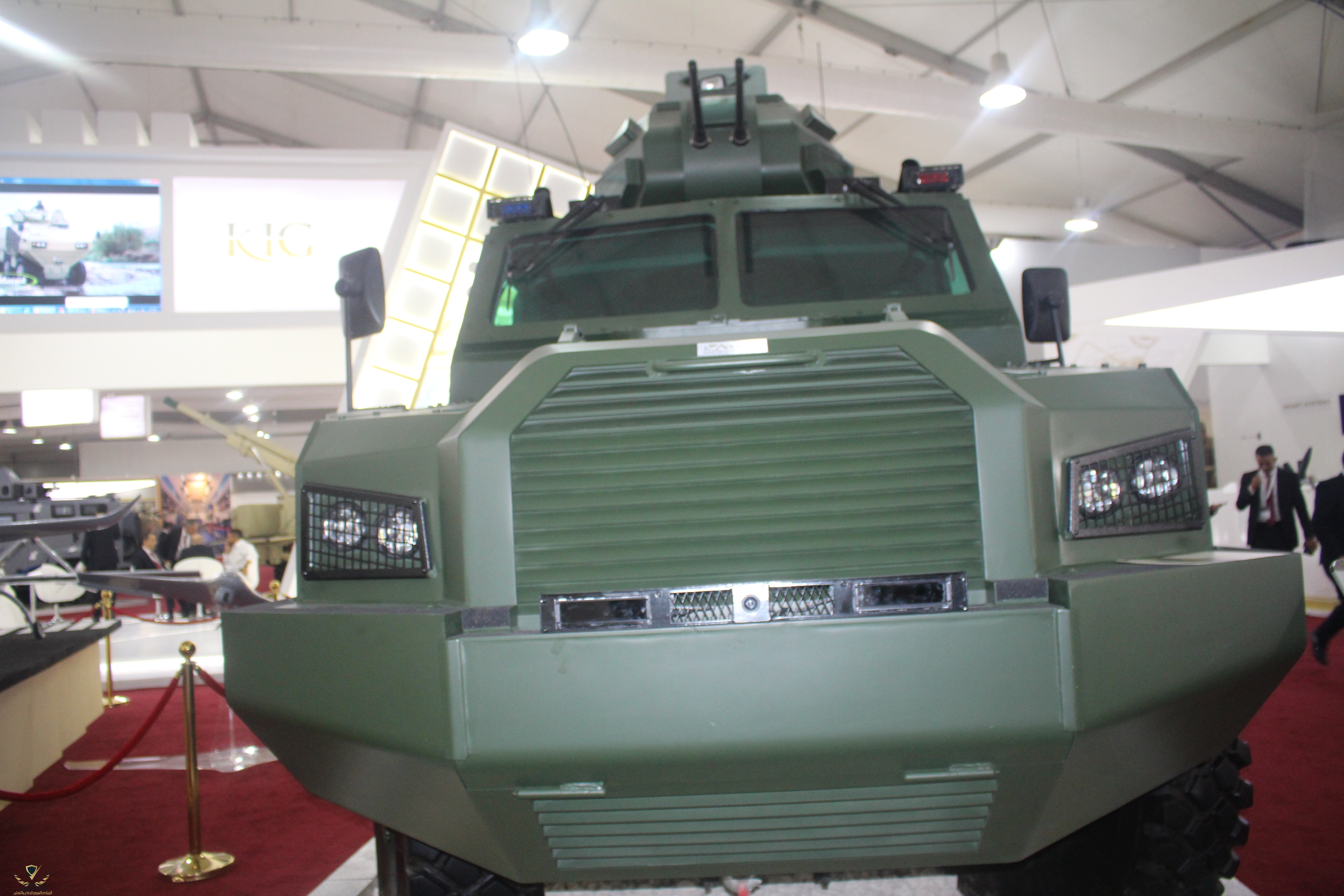

تم تركيبها على مدرعة الفارس 6*6
مشاهدة المرفق 117569مشاهدة المرفق 117570


موضوع رائع أخي نشاب و تمنياتنا للجيش العربي الأردني بالمزيد من التقدم , عندي سؤال هل هذه المصابيح من صنع المؤسسة الأردنية كادبي بصورة خالصة أم أن هناك رخصة تصنيع من شركة أجنبية , تقبل تحياتي

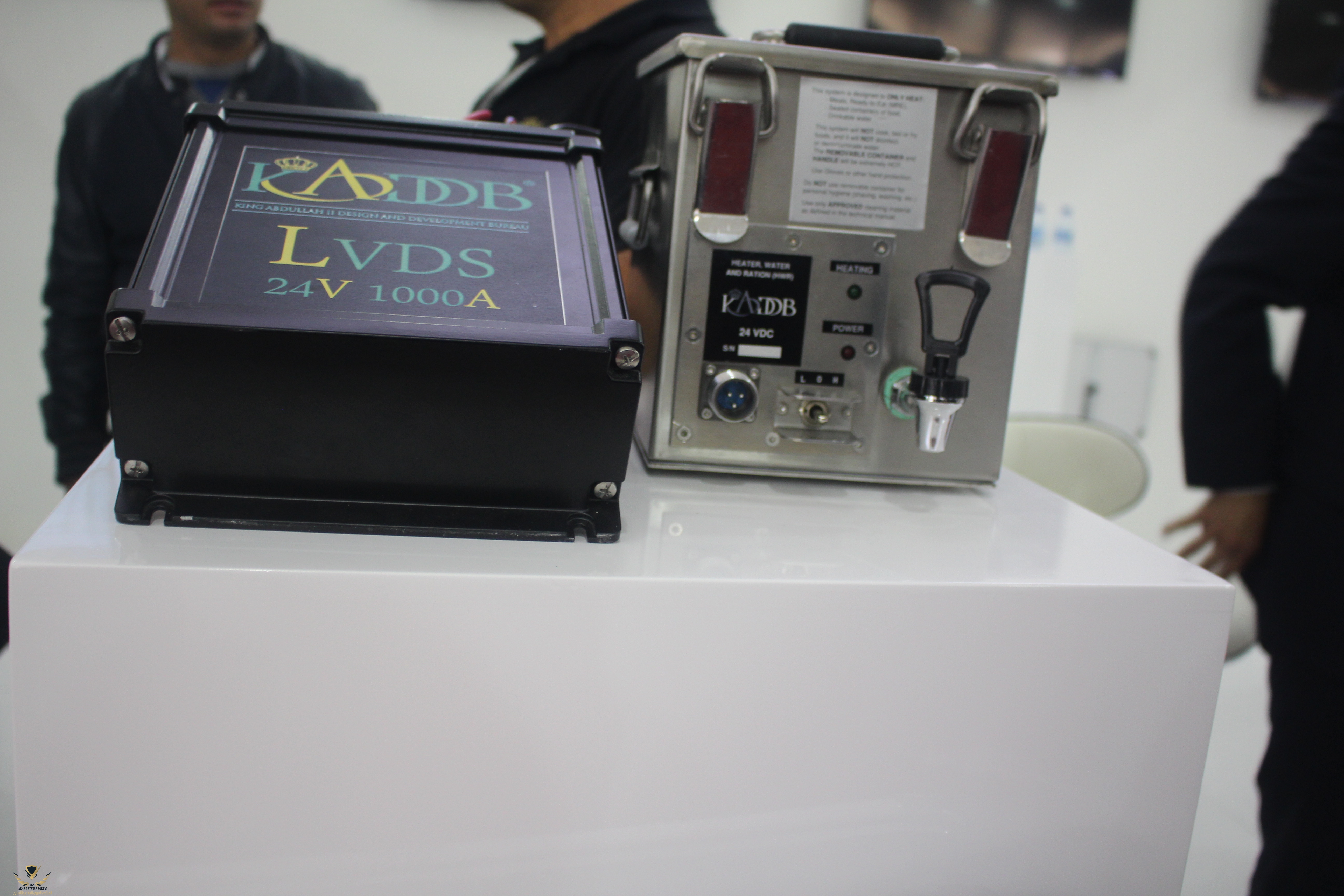

جهاز فصل الجهد المنخفض

سعى مركز الملك عبد الله الثاني للتصميم و التطوير لابتكار تقنيات لفصل و عزل التيار المستمر في التطبيقات العسكرية عللية الاداء ، ان جهاز فصل الجهد المنخفض حماية الكترونية صلبة مصمم لحماية البطاريات من السحب المفرط و حمايتها من التلف و تمديد عمرها منةخلال منع الافراط في التفريغ .
قطع الاحمال الاضافية المحددة مسبقا من البطارية و ذلك للتأكد من توفر سعة كافية لتلبية الاحتياجات الاخرى ، الوحدة قادرة على تشغيل الاحمال مباشرة حتى 1000 امبير من السحب المستمر في درجة حرارة من -20 الى +49 درجة مئوية و يمكن برمجته للعمل على 12 او 24 فولت .




المواصفات العامة

الابعاد (طول*عرض*ارتفاع) : 210*240*90 ملم .
الوزن : 900 غرام .
الجهد التشغيلي : 9-32 فولت .
الحماية من التيار المرتفع : 100-1000 امبير .


الحماية من فرق الجهد المرتفع :
12 فولت : اكبر من 16 فولت .
24 فولت : اكبر من 28 فولت .


الحماية من فرق الجهد المنخفض :
12 فولت : اقل من 9 فولت .
24 فولت : اقل من 19 فولت .


موضوع رائع أخي نشاب و تمنياتنا للجيش العربي الأردني بالمزيد من التقدم , عندي سؤال هل هذه المصابيح من صنع المؤسسة الأردنية كادبي بصورة خالصة أم أن هناك رخصة تصنيع من شركة أجنبية , تقبل تحياتي
حياك الله اخي الكريم ، كل منتجات الكادبي هي من صناعة و ابتكار ابناء الاردن ،، لكن هناك بعض الشركات بدات بشراكات خارجية ولا زالت .. مثلا الشركة الارجنية لصناعة الاليات الخفيفة JLVM كان هناك شراكات مع جنوب افريقيا و بولندا و دول اخرى ، الاولى للالياف المركبة بدات بشراكات مع بريطانيا و غيرها ،، هناك شركات و دول اخرى تم عمل شراكات معه
لكن ايضا هناك شركات اخرى لم يتم عمل شراكات مع دول اخرى ،، مثلا الشركة الاردنية لصناعة الاسلحة الخفيفة JAWS ،، هذه الشركة و جميع منتجاتها من مسدسات و خناجر و بنادق هي وطنية 100%

و اغلب الشركات بدأت بشراكات خارجية ، و اغلبها الان هي مستقلة بمنتجاتها

جهاز التشويش على كاميرات التجسس و اجهزة التحكم

جهاز التشويش على كاميرات التجسس و اجهزة التحكم منةكاد كادبي عبارة عن جهاز اتصال يقوم بحجب و تعطيل و منع ارسال الفيديو في الوقت الفعلي عبر مختلف انواع الانظمة اللاسلكية ، لمنع تنفيذ الاعمال الهجومية و مكافحة الشغب .
يلبي التصميم للنظام المتطلبات العسكرية ضمن معايير عالمية ذات جودة عالية ، داخل حقيبة متينة خفيفة الوزن لسهولة حملها و نقلها .




المواصفات العامة

ابعاد الجهاز (طول*عرض*ارتفاع) : 22*18*10 انش .

الترددات المستهدفة :
9000 ميجا هيرتز .
12000 ميجا هيرتز .
24000 ميجا هيرتز .
58000 ميجا هيرتز .


نوع التشويش : جميع الاتجاهات 360 درجة .
نصف قطر المدى الفعال للتشويش : 2.5 كم .
مدة التشغيل : 3 ساعات .
مصدر الطاقة : بطارية 26 فولت .
مصدر الشحن : تيار متردد 220/240 فولت او تيار مستمر 12-36 فولت .
الطاقة المنبعثة : 30 واط .
نوع الهوائيات : متعدد الاتجاهات 360 درجة (يمكن اضافة هوائيات موجهة) .

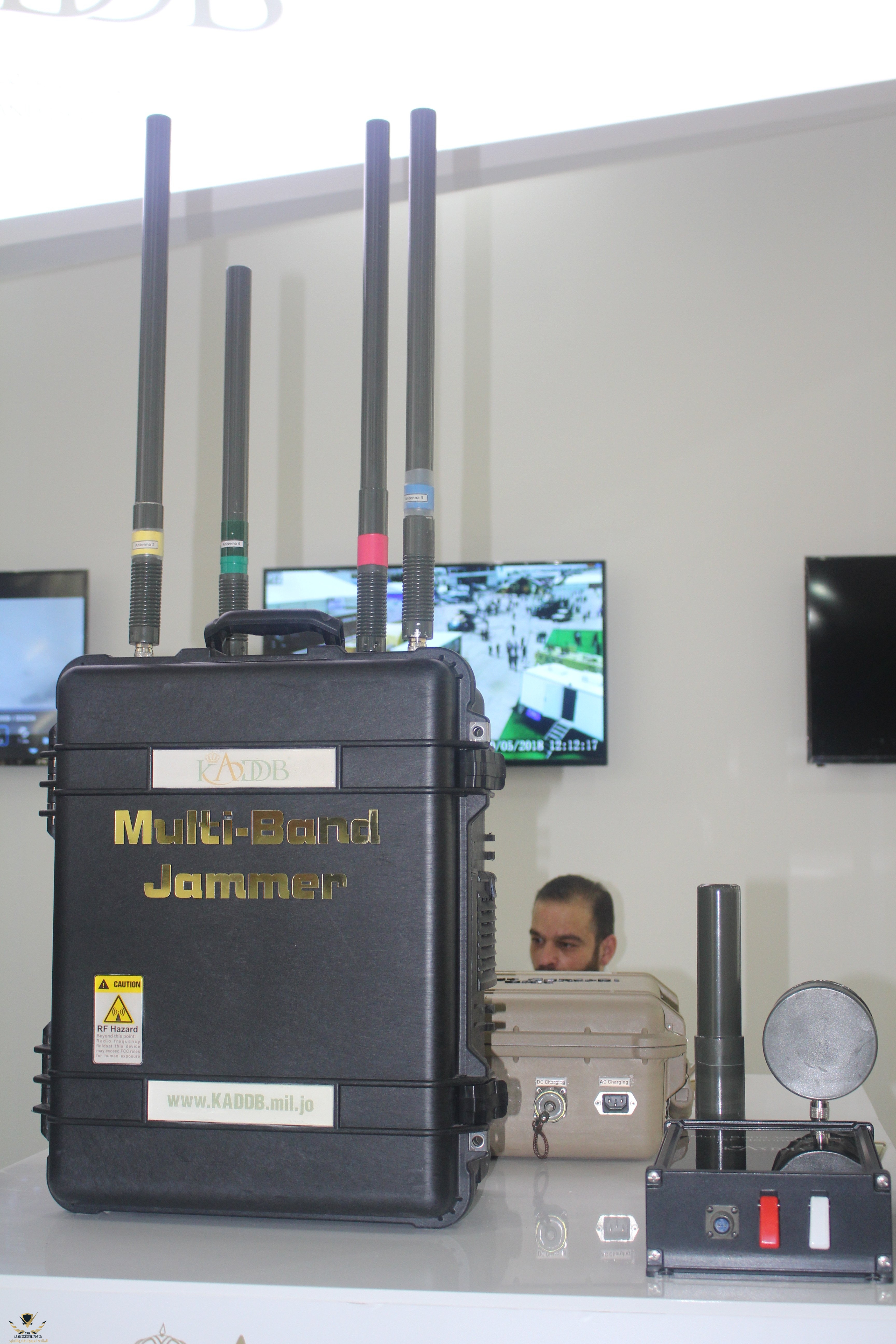

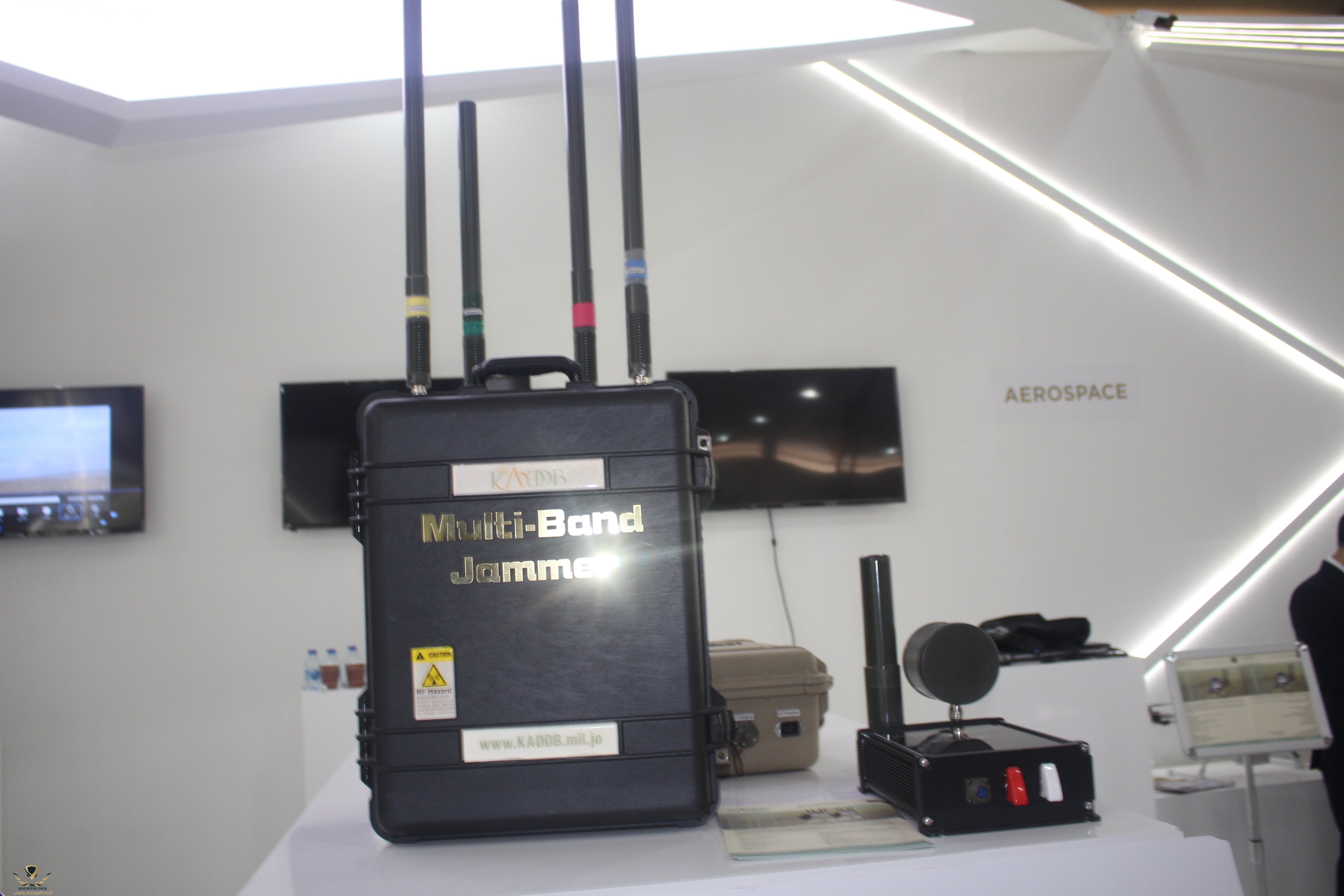

جهاز التشويش متعدد الترددات

جهاز التشويش متعدد الترددات من كادبي عبارة عن جهاز اتصال يقوم بحجب و تعطيل و منع الاتصالات عبر الترددات اللاسلكية المختلفة ليناسب العمليات المختلفة .
يلبي التصميم للنظام المتطلبات العسكرية ضمن معايير عالمية ذات جودة عالية ، داخل حقيبة متينة و خفيفةخفيف الوزن لسهولة حملها و نقلها .




المواصفات العامة

ابعاد الجهاز (طول*عرض*ارتفاع) : 22*18*10 انش .

الترددات المستهدفة :
9000 ميجا هيرتز .
12000 ميجا هيرتز .
24000 ميجا هيرتز .
58000 ميجا هيرتز .

نوع التشويش : جميع الاتجاهات 360 درجة .
نصف قطر المدى الفعال للتشويش : 2.5 كم .
مدة التشغيل : 3 ساعات .
مصدر الطاقة : بطارية 26 فولت .
مصدر الشحن : تيار متردد 220/240 فولت او تيار مستمر 12-36 فولت .
الطاقة المنبعثة : 30 واط .

نوع الهوائيات : متعدد الاتجاهات 360 درجة (يمكن اضافة هوائيات موجهة) .

جهاز التشويش متعدد الترددات

جهاز التشويش متعدد الترددات من كادبي عبارة عن جهاز اتصال يقوم بحجب و تعطيل و منع الاتصالات عبر الترددات اللاسلكية المختلفة ليناسب العمليات المختلفة .
يلبي التصميم للنظام المتطلبات العسكرية ضمن معايير عالمية ذات جودة عالية ، داخل حقيبة متينة و خفيفةخفيف الوزن لسهولة حملها و نقلها .

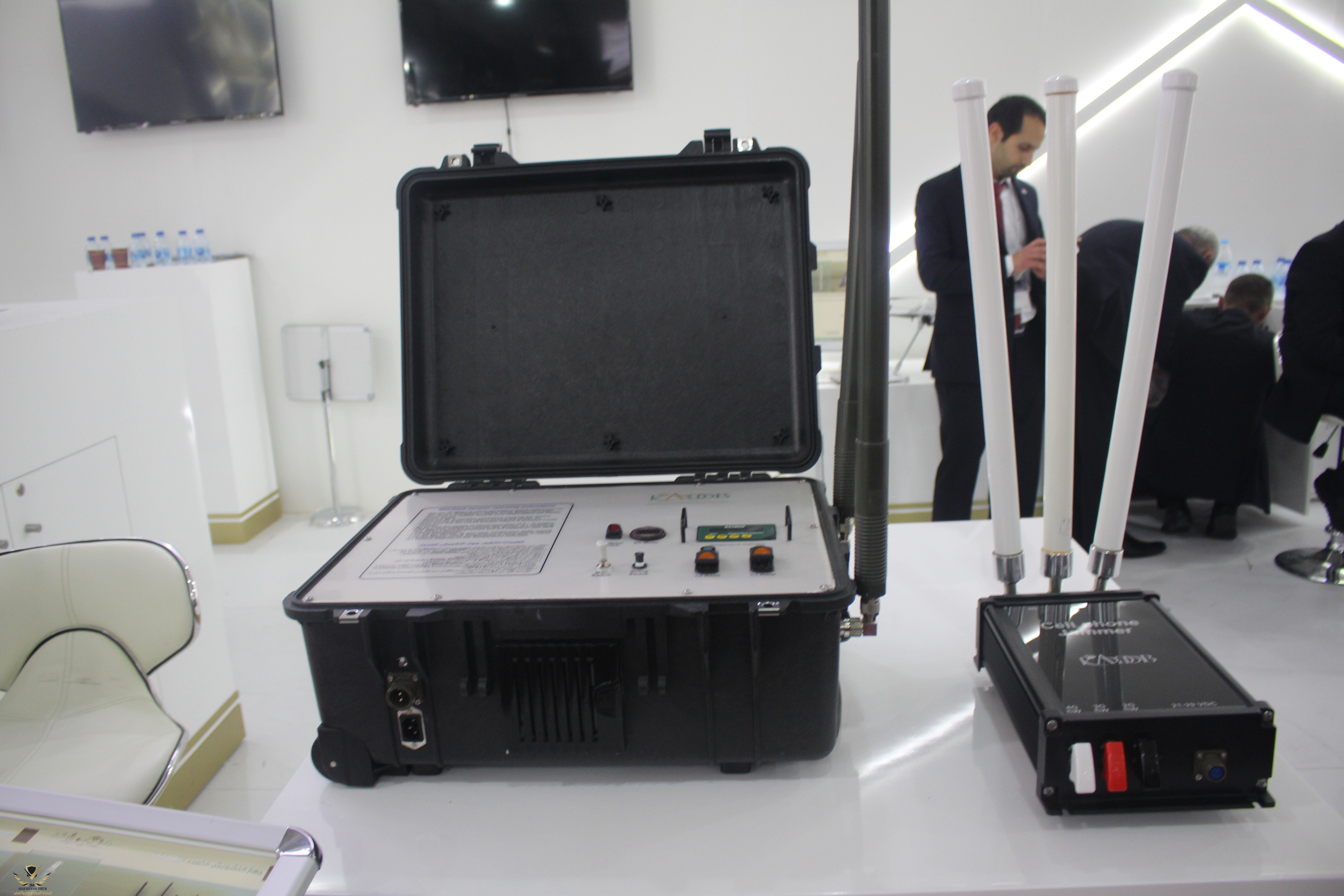

مشاهدة المرفق 117835مشاهدة المرفق 117836

المواصفات العامة

ابعاد الجهاز (طول*عرض*ارتفاع) : 22*18*10 انش .

الترددات المستهدفة :
9000 ميجا هيرتز .
12000 ميجا هيرتز .
24000 ميجا هيرتز .
58000 ميجا هيرتز .


نوع التشويش : جميع الاتجاهات 360 درجة .
نصف قطر المدى الفعال للتشويش : 2.5 كم .
مدة التشغيل : 3 ساعات .
مصدر الطاقة : بطارية 26 فولت .
مصدر الشحن : تيار متردد 220/240 فولت او تيار مستمر 12-36 فولت .
الطاقة المنبعثة : 30 واط .

نوع الهوائيات : متعدد الاتجاهات 360 درجة (يمكن اضافة هوائيات موجهة) .
شكرا على التوظيح و إضافة المزيد من المعلومات , كنت أتمنى أن يكون هناك مركز عربي واحد تشارك فيه جميع الدول العربي في صناعة إلكترونية عسكرية موحدة لكن أعتقد أنه حلم بعيد ولو تحقق لكان لنا شأن في هذا العالم , تقبل تحياتي

شكرا على التوظيح و إضافة المزيد من المعلومات , كنت أتمنى أن يكون هناك مركز عربي واحد تشارك فيه جميع الدول العربي في صناعة إلكترونية عسكرية موحدة لكن أعتقد أنه حلم بعيد ولو تحقق لكان لنا شأن في هذا العالم , تقبل تحياتي
و الله يا خوي ،، الالكترونيات و الحرب الالكترونية و التشويش هي المصيبة التي لم تنتبه لها الدول العربية !!
تم عمل مجازر في سلاح الجو السوري من ورا التشويش الالكتروني و الاواكس و طائرات التشويش

و الله يا خوي ،، الالكترونيات و الحرب الالكترونية و التشويش هي المصيبة التي لم تنتبه لها الدول العربية !!
تم عمل مجازر في سلاح الجو السوري من ورا التشويش الالكتروني و الاواكس و طائرات التشويش


نفس الشيء حصل مع الجيش العراقي في حربي عام 1991 و 2003 فابلرغم من إعداد ما يمكن إعداده و وضع الخطط و التكتيكات إلا أن هذا الأمر ( الحرب الإلكترونية ) هي التي حسمت الموقف من بدايته فمهما كنت شجاعا و مخطط عبقريا ستجد نفسك عاجز أو أمام أمر واقع متمثل بجدار من تناقص قدراتك أمام خصمك سواء في جانب الإتصالات بين وحداتك العسكرية و عدم قدرتك على كشف العدو والتعامل معه أو من جانب تدهور الروح المعنوية للمقاتلين ثم القيادة , علينا أن نتعلم من دروس بعضنا البعض و أن نتعلم من دروس غيرنا , عدد ليس بقليل من دول العالم لديهم قدرات حرب إلكترونية واسعة و متقدمة , إذا لم نتابع الركب ونطور قدراتنا بأنفسنا فسنقوم حرفيا بإستأجار قدرات غيرنا مثل ما يقوم المواطن بإستجار خدمات الإنترنيت


صورة من جناح ROE خلال المعرض تظهر تفقد الوفد المغربي الدبابة الروسية T-90 المزودة بمجمعات الحماية النشطة Arena .


صور خاصة بالمنتدى للوفد المغربي في جناح شركة اورانج الاردنية
