معرض Sofex 2018 الأردن

[Nashab]

نبدأ مع الشركة الأردنية لصناعة الآليات الخفيفة (ordan Light Vehicle Manufacturing (JLVM

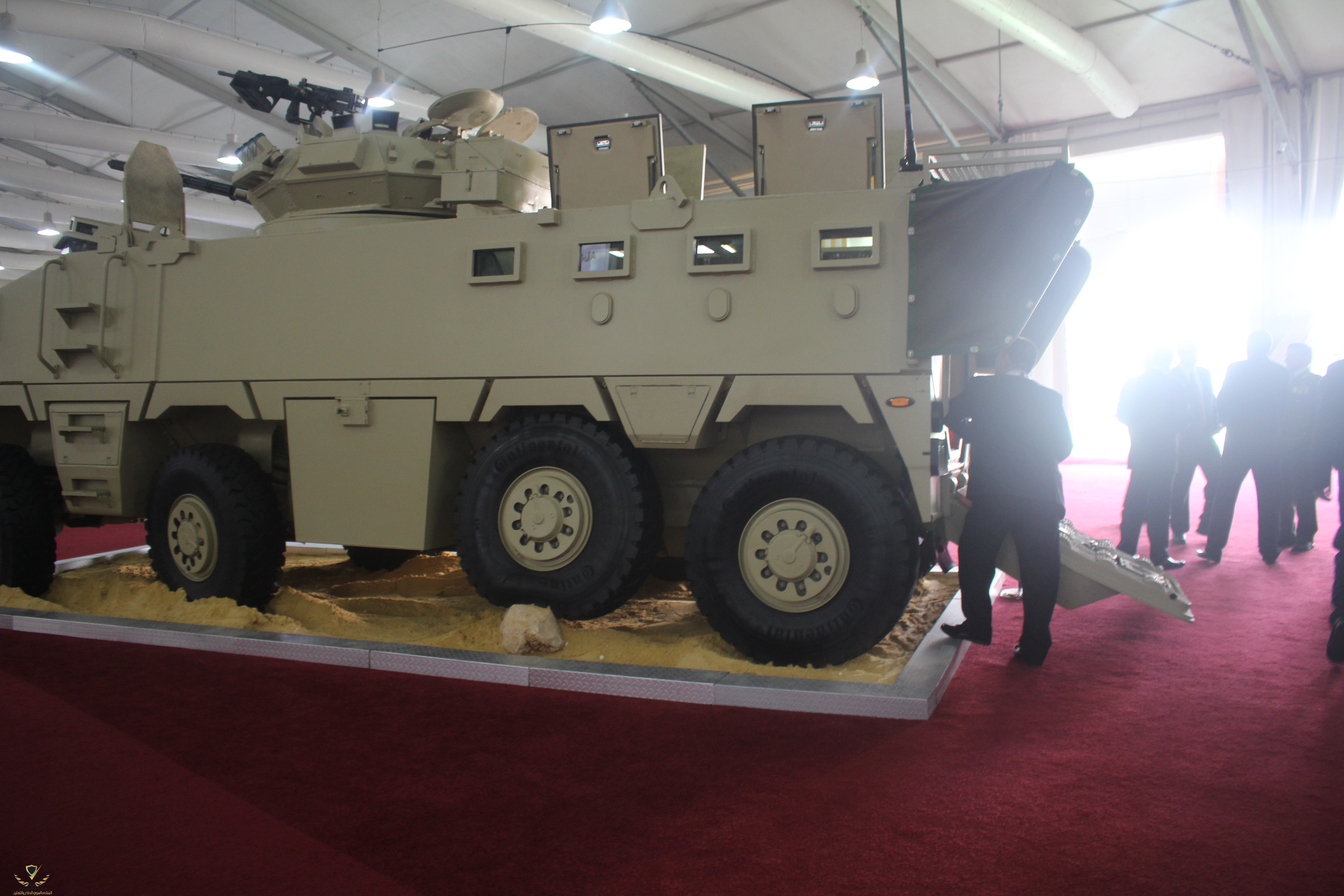

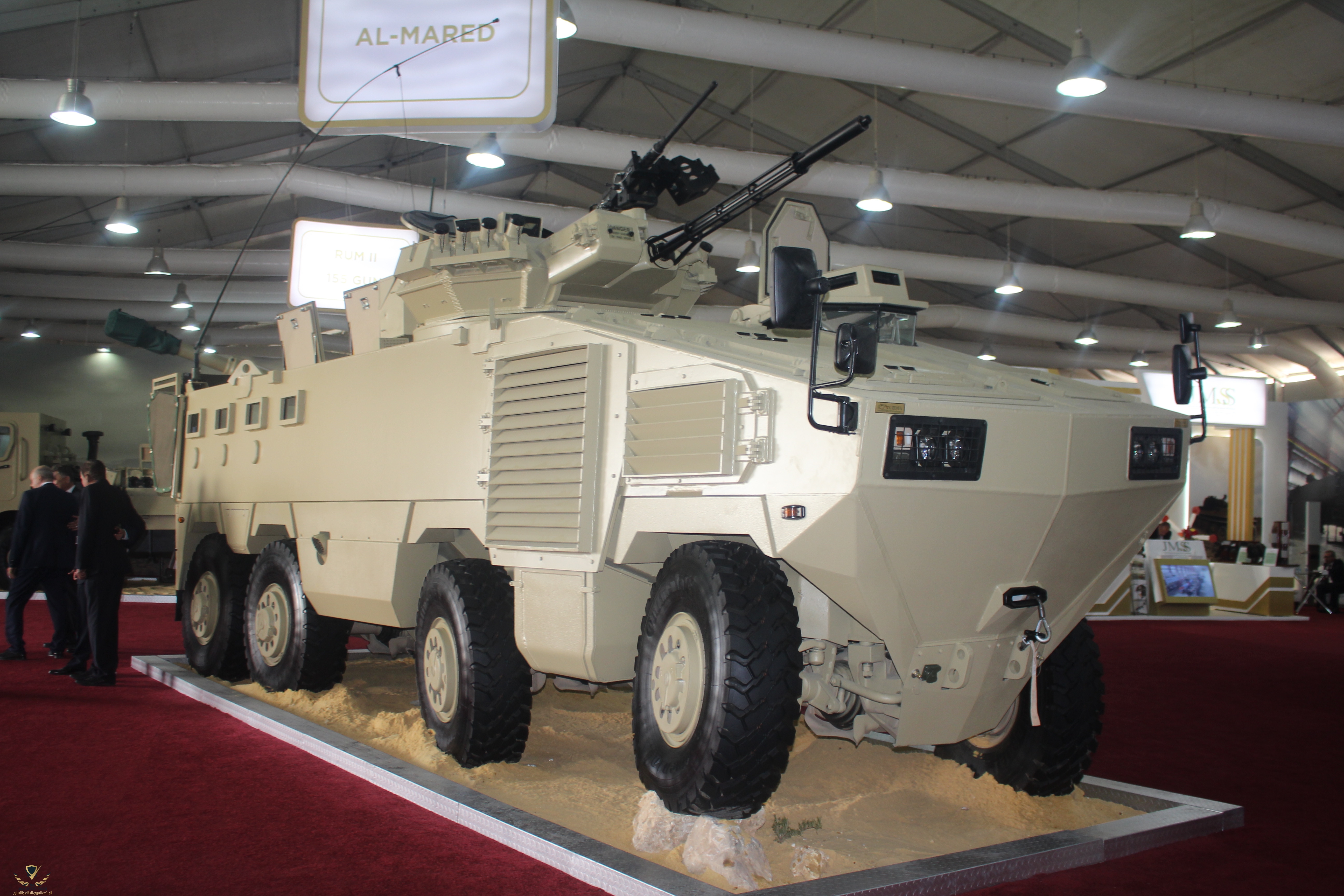

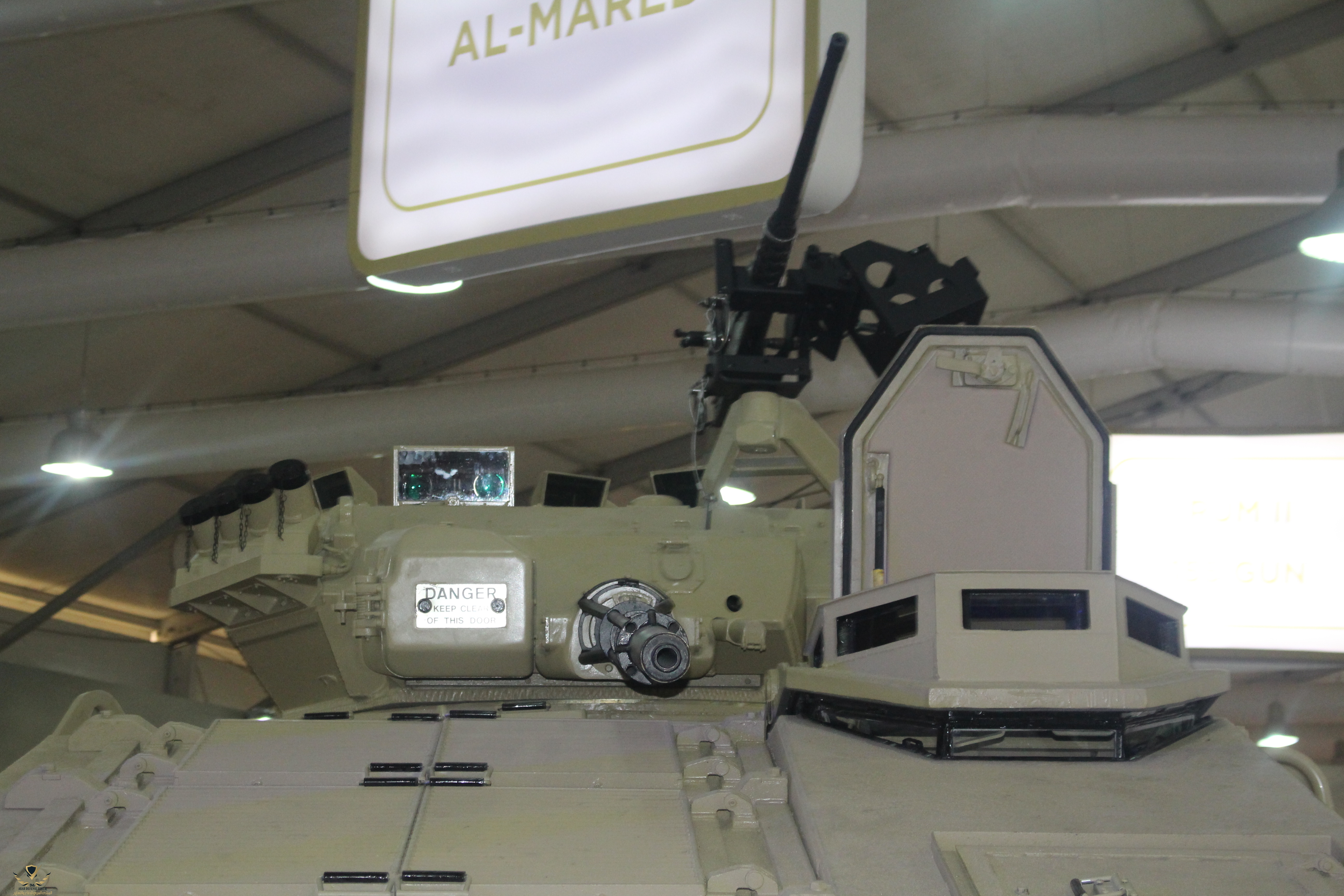

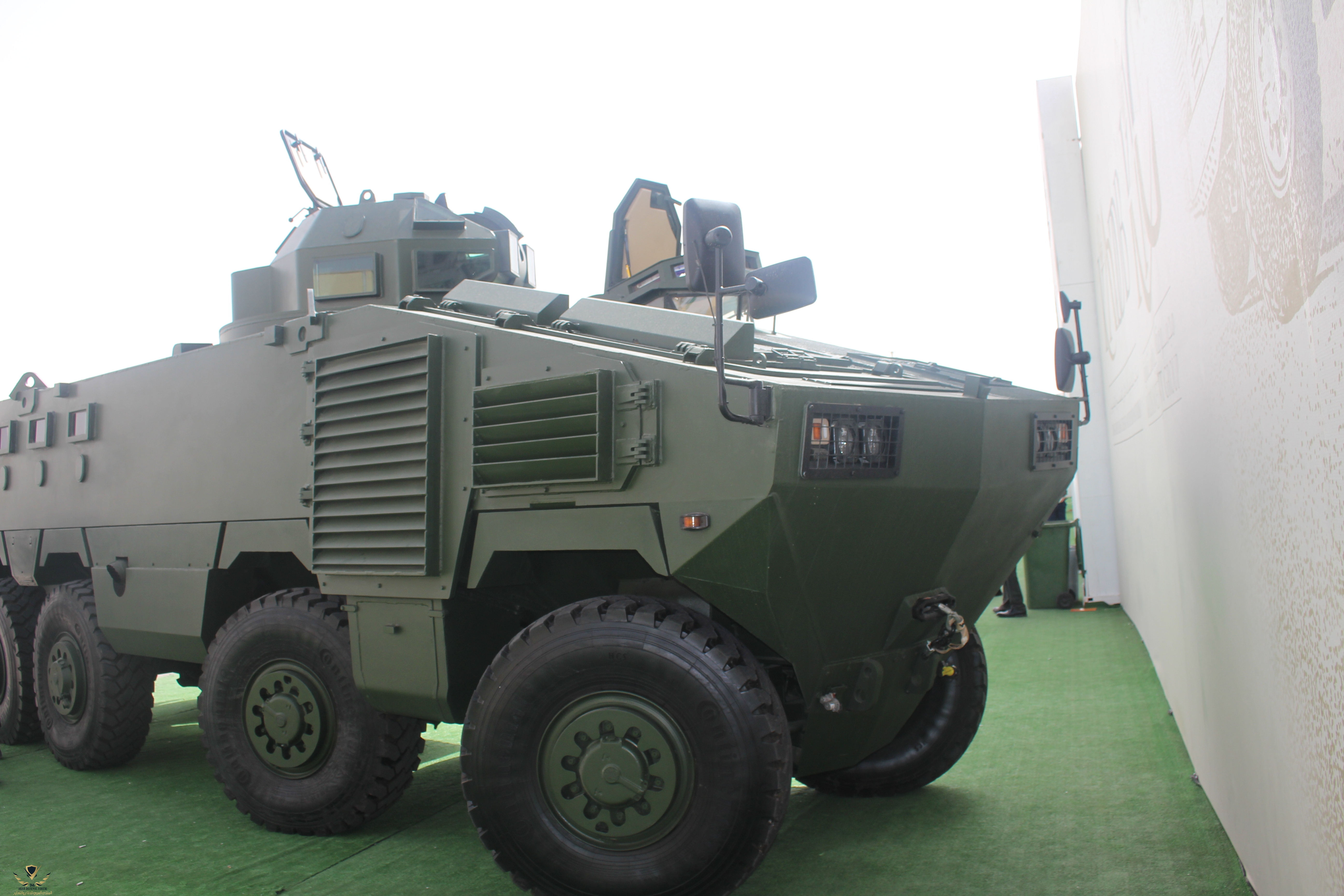

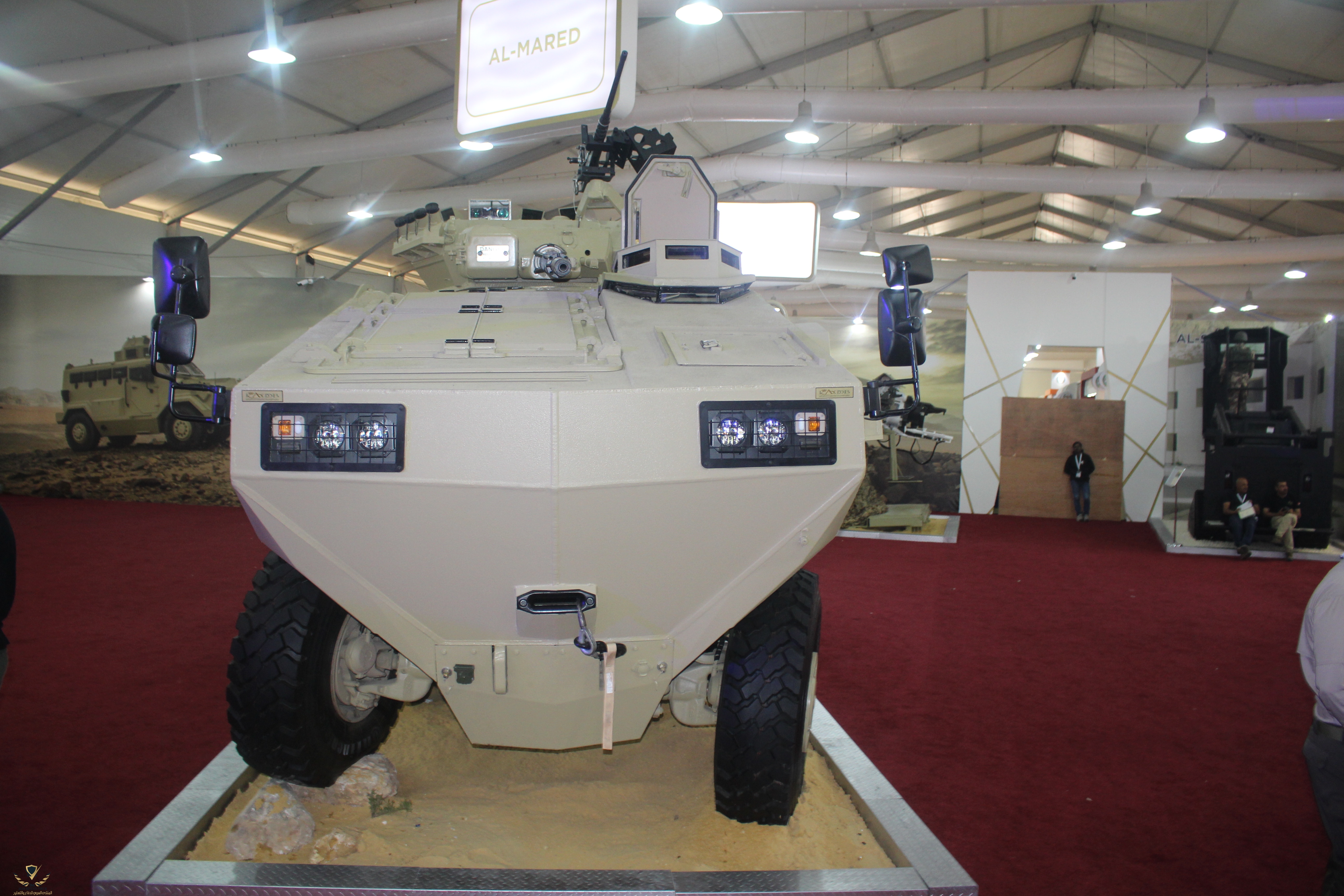

مدرعة المارد 8X8 (قتالية + ناقلة جنود)

تم تصميم وتطوير الية المارد ثمانية الدفع المدرعة لتواكب احدث المتطلبات الدفاعية والامنية لهذه الفئة من الاليات. تم حماية الالية بمستوى تدريع STANAG 4569 KE L3 مع امكانية تطويرها الى مستوى حماية STANAG L4، لاستخدامها كالية نقل لطاقم مكون من 10 افراد بكامل تجهيزاتهم او استخدامها كالية قتال مسلحة ببرج من عيار 30 ملم ، الالية مزودة بنظام استطلاع ومراقبة وانظمة اتصالات .

النسخة القتالية : حيث يلاحظ تزويدها ببرمج دبابة SCIMITAR الخفيفة المطورة سابقا و تحمل مدفع رشاش 30 ملم و سلاح مدفع رشاش 12.7 ملم و قاذفات دخان مع إمكانية تزويد البرج بصواريخ المضادة للدروع

النسخة ناقلة الجنود : حيث تم تزويد هذه النسخة ببرج قتالي مدرع من نوع SNAKE-HEAD CUPOLA "نشرح عنه لاحقا"

المواصفات العامة
الافراد : 2 + 8
الابعاد(الطولxالعرضxالارتفاع) : 8000x2960x2875 ملم
الوزن الاجمالي : 25000 كغم
المحرك : ديزل 420 حصان
ناقل الحركة : أوتوماتيكي 6 سرعات
نظام التعليق : مستقل
الفراغ الأرضي : 400 ملم
السرعة القصوى 110 كلم/ساعة
المدى الأقصى : 600 كلم
زاوية الإنحدار : 60%
زاوية الميلان الجانبية : 40%
زاوية الإقتراب و المغادرة : 60ْ و 60ْ

التسليح :
رشاش عيار 12.7 ملم
برج يحتوي رشاش عيار 30 ملم
برج يحتوي رشاش عيار 76 ملم

​



[Nashab]

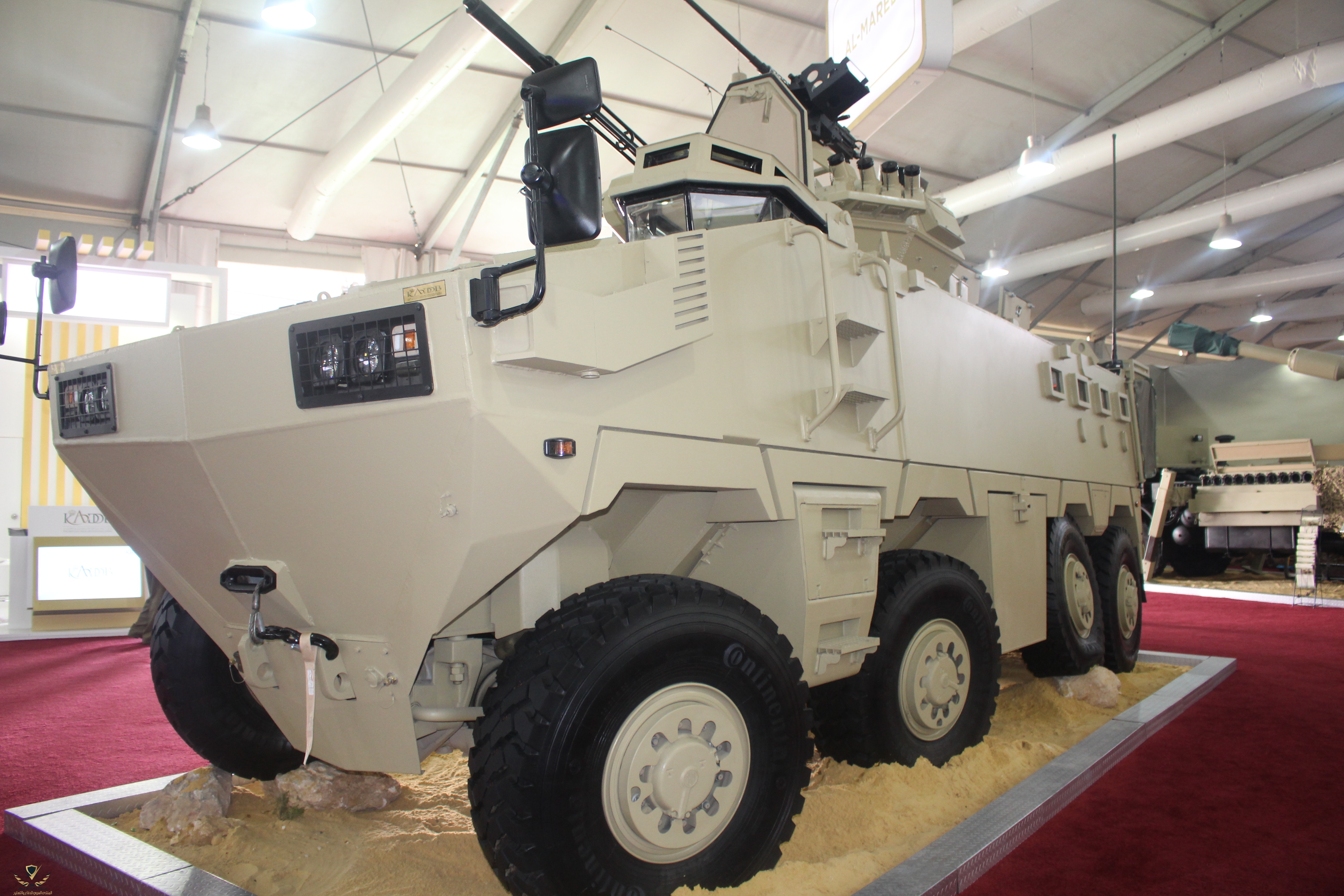

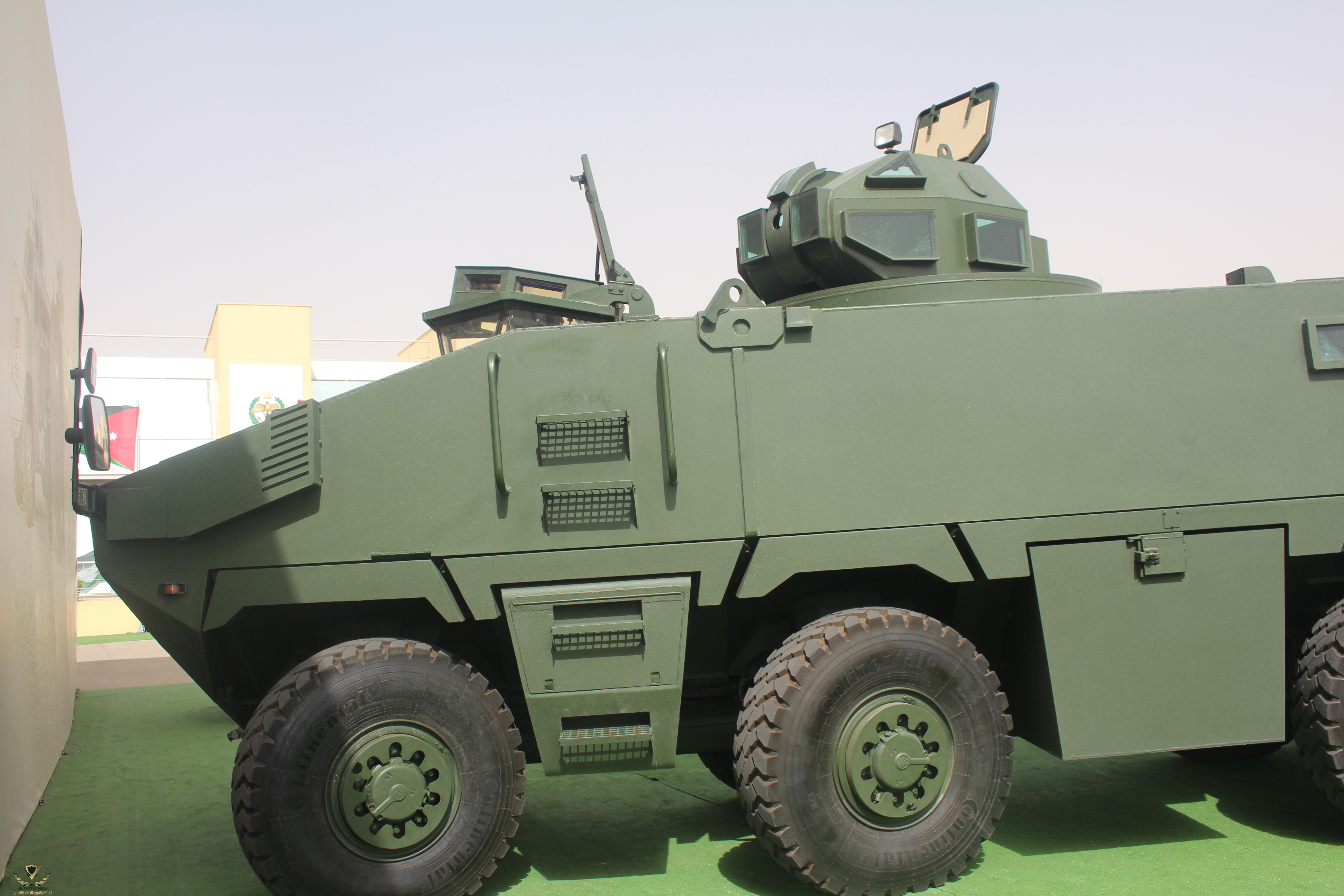

مدرعة الفارس 6X6 ناقلة جنود مدرعة


تعتبر الية الفارس 6x6 الية مدولبة متعددة الاستخدامات ضمن قطاع الاليات المدرعة ذات المهام الخاصة، حيث تم تصميمها وتطويرها لتلبية متطلبات المهام الحربية الحديثة ، وتستخدم كالية مثالية للقتال والدعم اللوجيستي وامن الحدود ويمكن ان تكون الية قيادة وسيطرة وتؤمن الالية حماية مدرعة للطاقم بمستوى STANAG L3/A.

ناقلة الجنود تم تزويدها ببرج قتالي مدرع من نوع SNAKE-HEAD CUPOLA MK-VI مزدوج المدافع 12.7 ملم

المواصفات العامة
الافراد : 3 + 8
الابعاد (الطولxالعرضxالارتفاع) : 7460x2560x2770 ملم
الوزن الاجمالي : 24000 كغم
المحرك : ديزل 429 حصان
ناقل الحركة : أوتوماتيكي 6 سرعات
نظام التعليق : مستقل
الفراغ الأرضي : 400 ملم
السرعة القصوى 110 كلم/ساعة
المدى الأقصى : 600 كلم
زاوية الإنحدار : 60%
زاوية الميلان الجانبية : 30%
زاوية الإقتراب و المغادرة : 40ْ و 50ْ

التسليح :

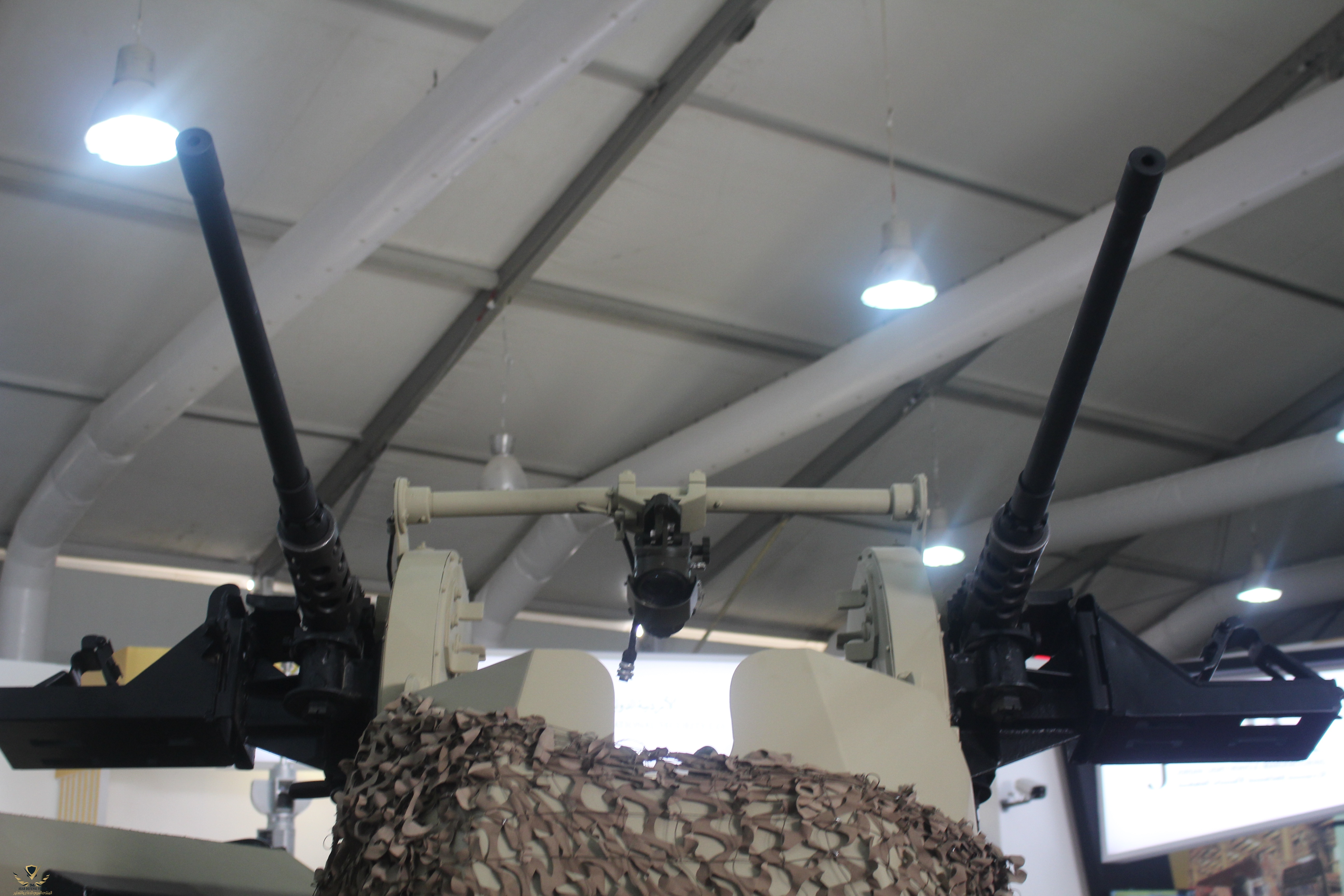

برج مغلق مزود برشاش ثنائي عيار 50 ملم
برج يحتوي رشاش عيار 30 ملم (إختياري) و نظام التحكم بالسلاح عن بعد (إختياري)​



[منسحب]

الاردن كان لها تعاون جيد مع براموت كنت اتمنى التعاون بين كادبي وبراموت نفس كازاخستان باراموت

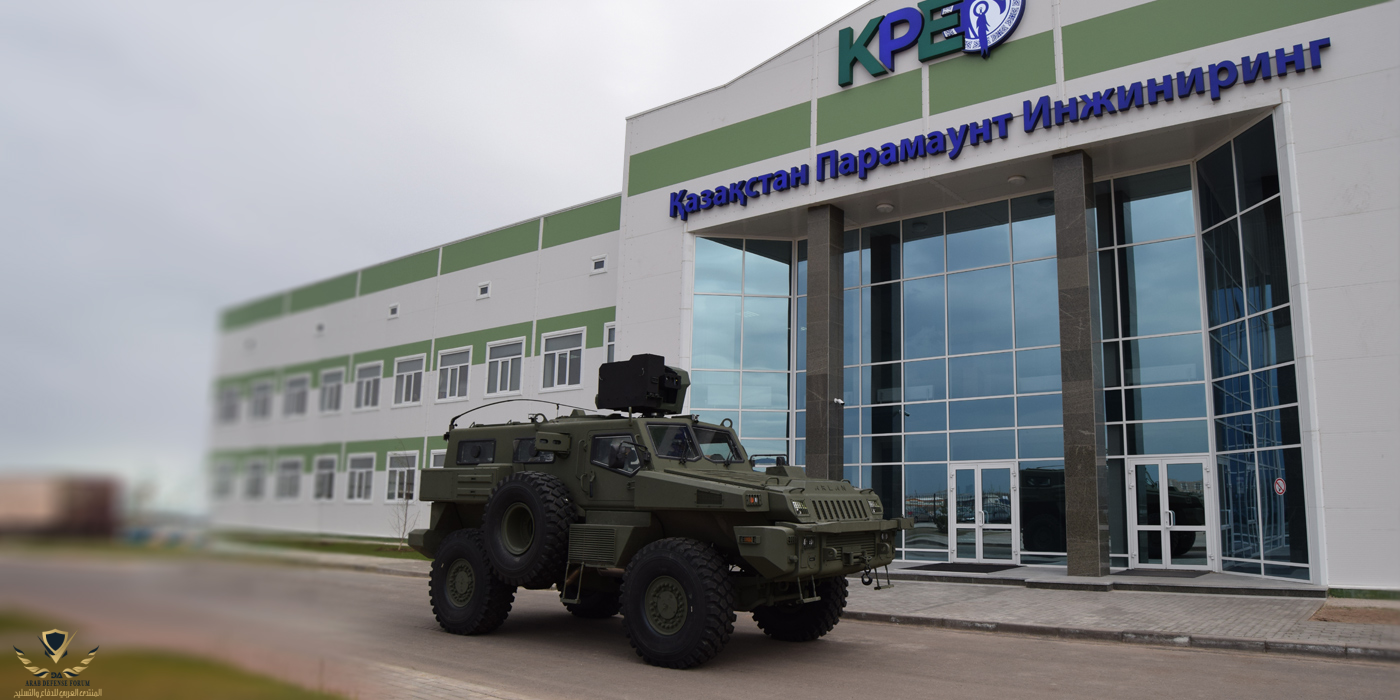

مشاهدة المرفق 116889

مشاهدة المرفق 116887

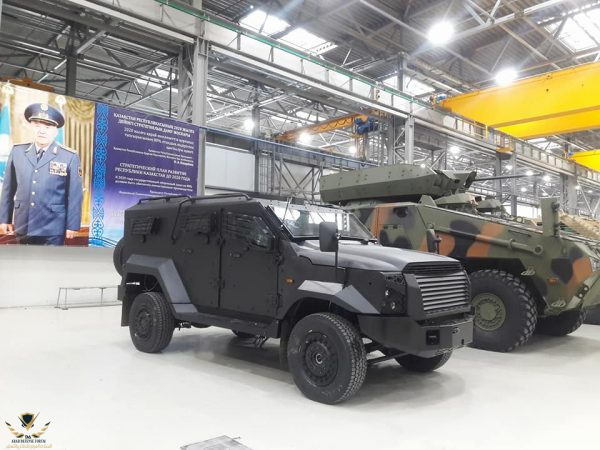

مشاهدة المرفق 116888

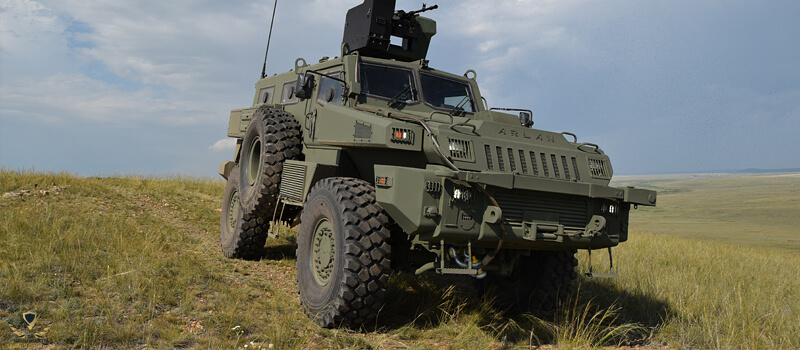

مشاهدة المرفق 116890

ذات العربة جمعت في اردن في مصنع مشترك بين كادبي وبارمنت الجنوب افريقية بعدد 50

ما نريده هو الكف عن تجمبع و اضافة

المركز كانت لديه عديد مشاريع الطموحة سابقا



[Nashab]

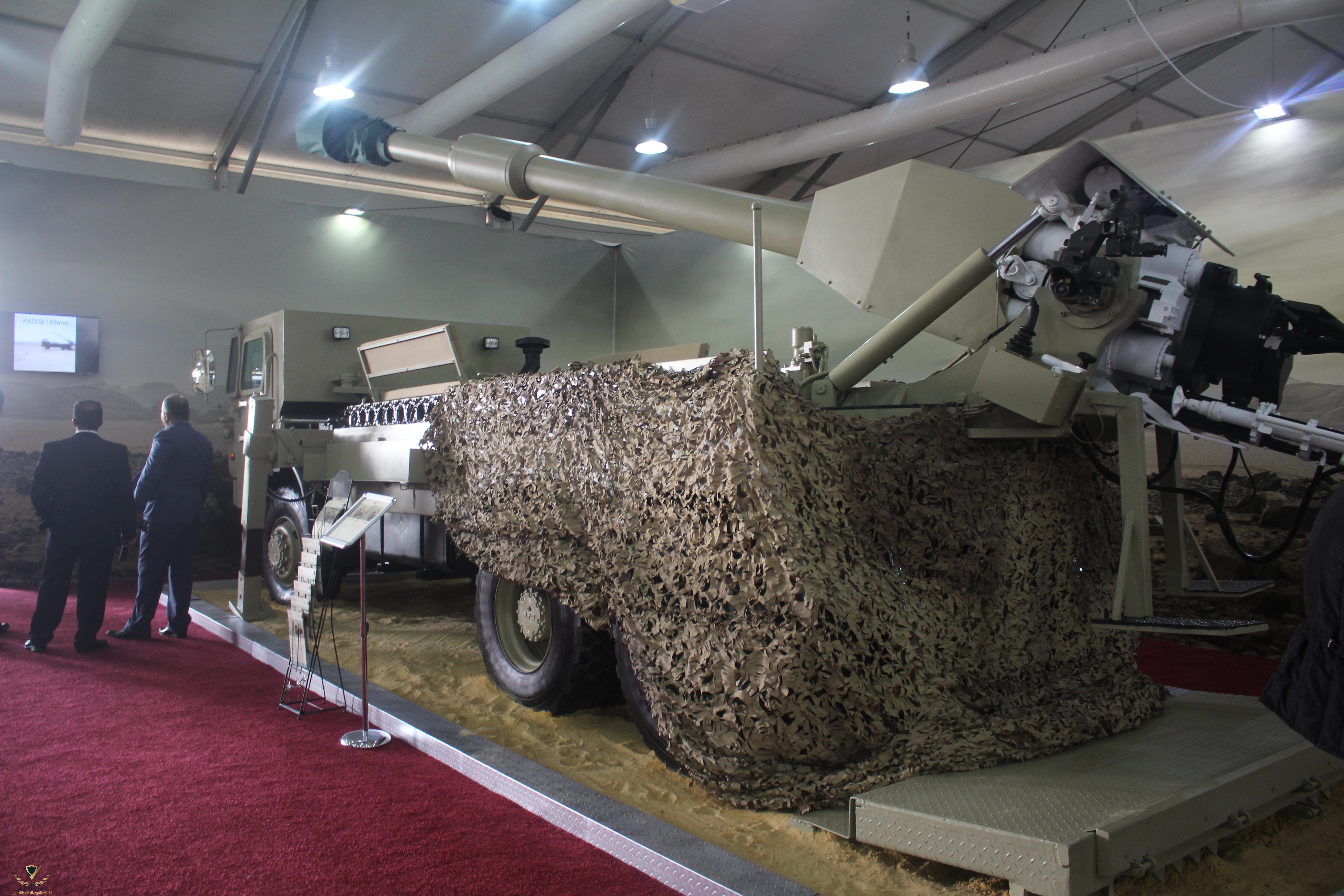

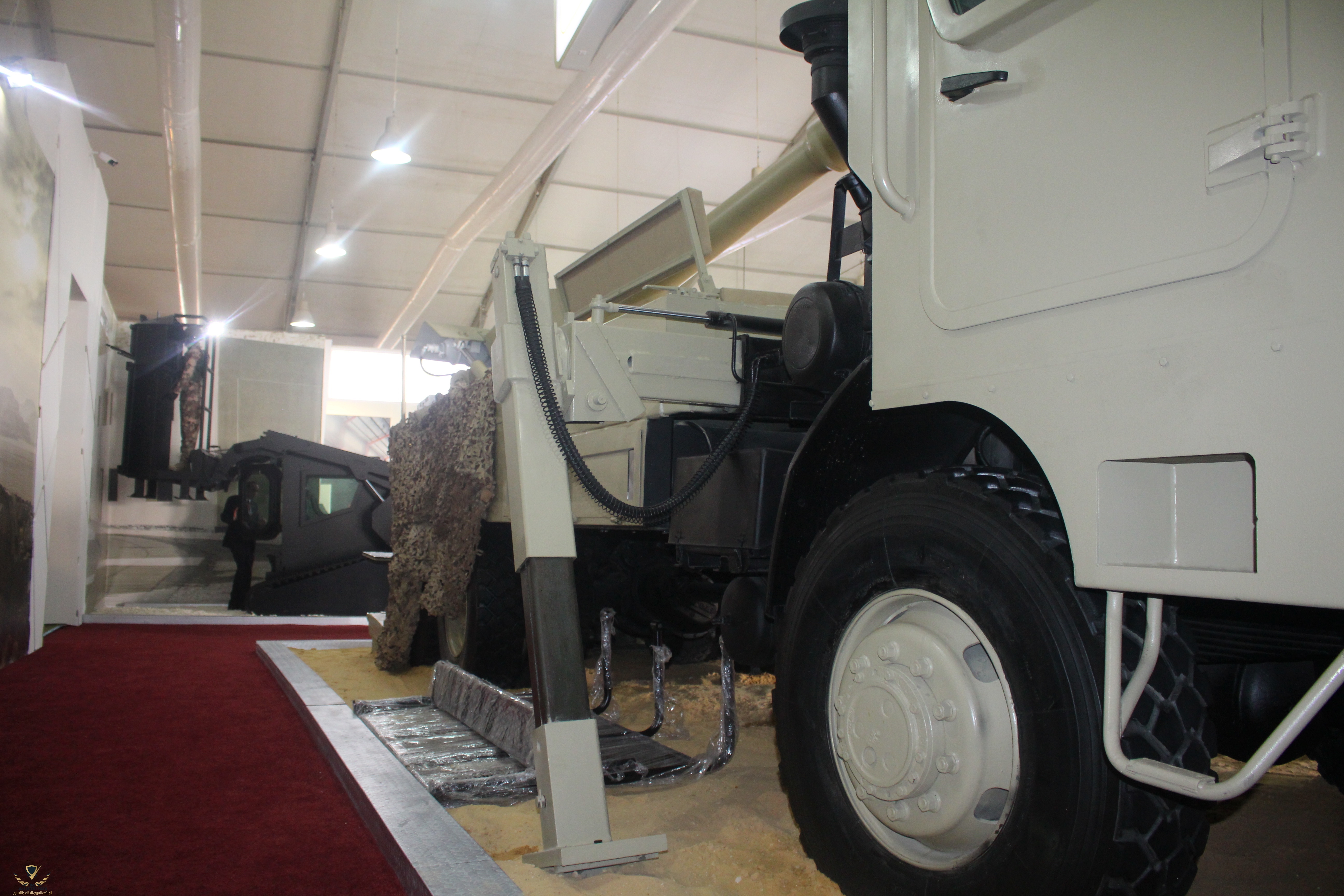

مدفع رم-2 عيار 155 ملم

الجيل الثاني من مدفع رم يتمثل بمدفع من عيار 155 نوع هاوتز ملم ، تم تركيبه على الية 6X6 DAF الهولندية المدولبة ، لتلبية متطلبات سلاح المدفعية ، مجهز بنظام تحكم كهربائي هيدروليكي ، يتميز رم من الجيل الثاني بأنه يوفر الكثير من الوقت أثناء المهام حيث له القدرة على العالية على الدخول و الخروج بسهولة و سرعة إلى منطقة العمل .

الواصفات العامة
الأفراد : 6
الابعاد (الطولxالعرضxالارتفاع) : 9500 * 2890 * 2560 ملم
الوزن الاجمالي : 18000 كغم
المحرك : DHS ، 250 حصان
ناقل الحركة : يدوي ، 5 سرعات ، S-111 G.P.A
الفراغ الأرضي : 320 ملم
السرعة القصوى 80 كلم/ساعة
المدى الأقصى : 600 كلم
زاوية الإنحدار : 50%
زاوية الميلان الجانبية : 30%
زاوية الإقتراب و المغادرة 30ْو 15ْ
إرتفاع المدفع : من 0 إلى 1156 ملم
الإنحراف : - اليسار : 400 ملم ، اليمين : 400 ملم
أقصى مدى للقذيفة : من 18,100 متر إلى 27,700 متر
مسافة الأرتداد : 914 ملم
التسليح : مدفع 155 ملم
الذخيرة : 39 قذيفة ​



[الجراح]

ذات العربة جمعت في اردن في مصنع مشترك بين كادبي وبارمنت الجنوب افريقية بعدد 50

ما نريده هو الكف عن تجمبع و اضافة

المركز كانت لديه عديد مشاريع الطموحة سابقا

هل تعجز كادبي عن تجميع Marauder من براموت

لتشتري نسختها Arlan من كازاخستان



[السندان السعودي]

شيء بيشرف ويرفع الراس يا اخواننا بالأردن وبداية اكثر من رائعة
استمرووو يالنشامى ..​



[Nashab]

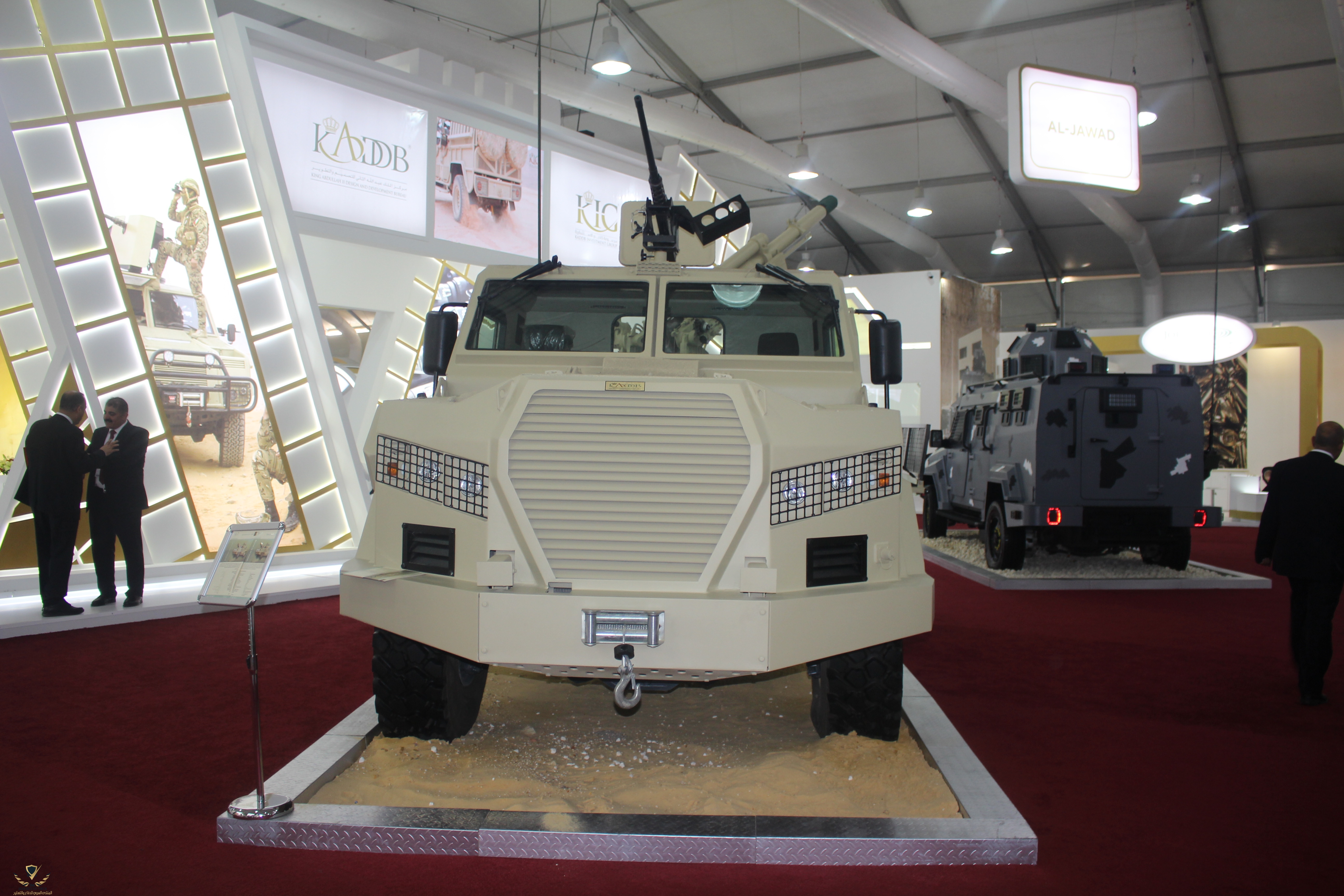

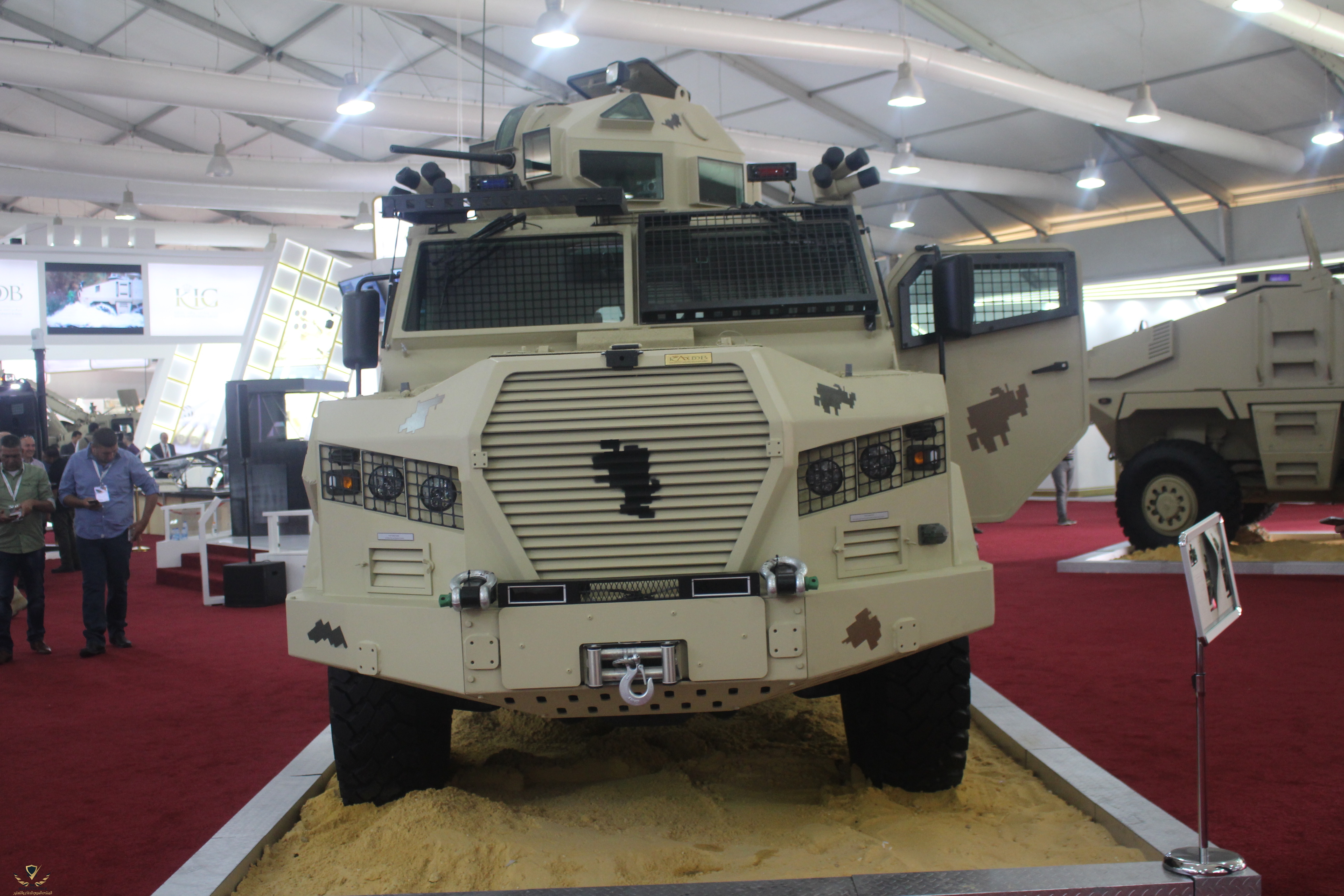

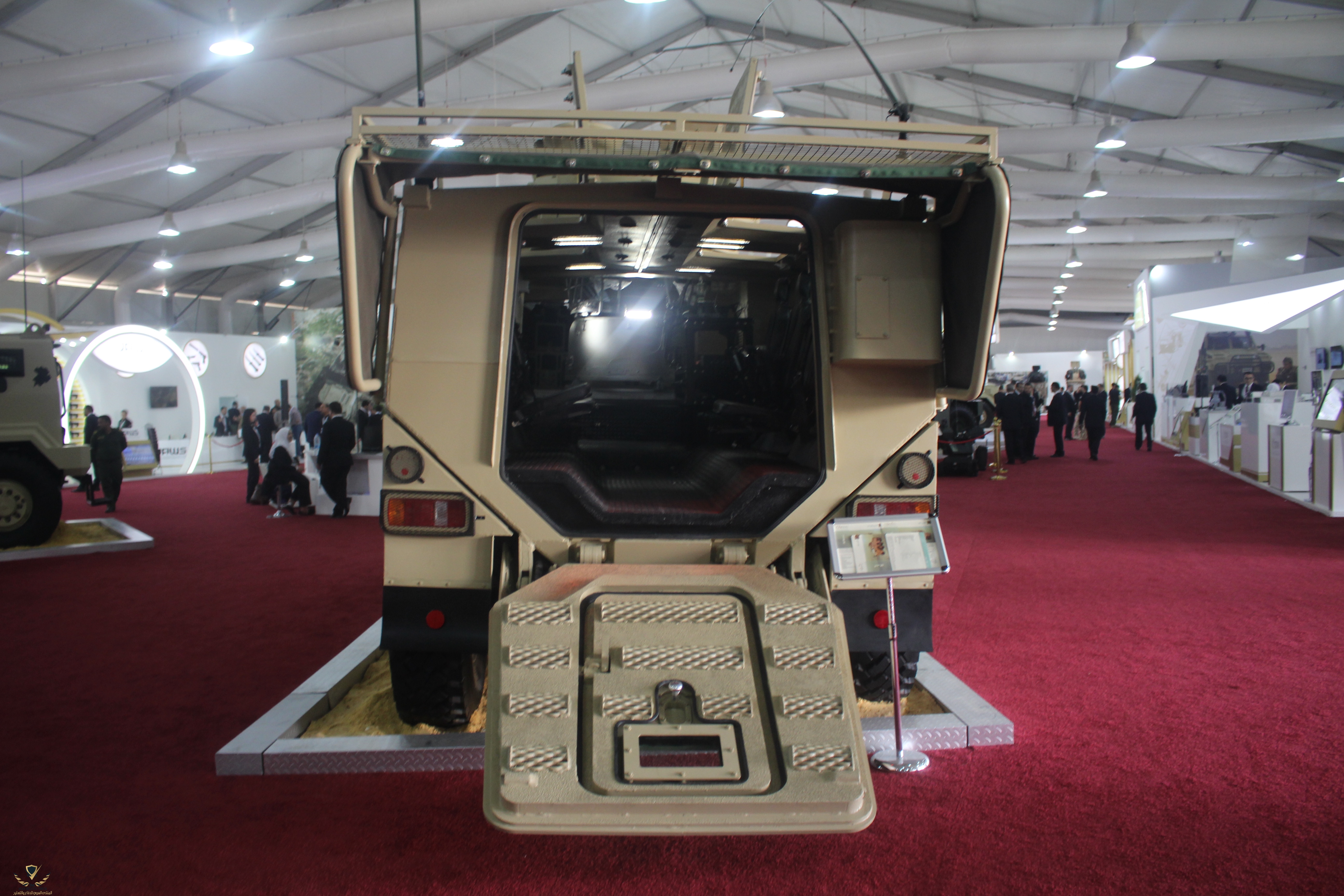

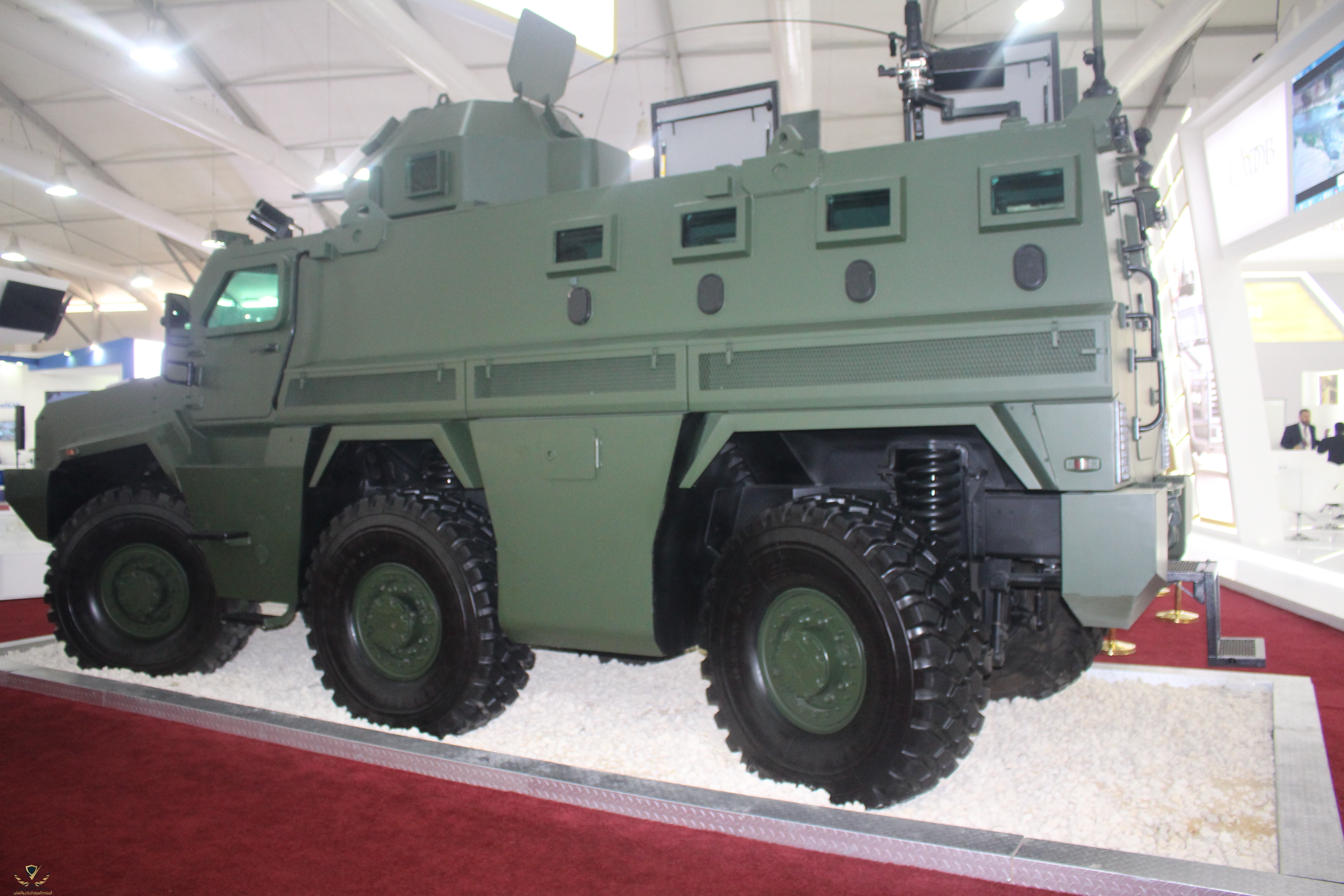

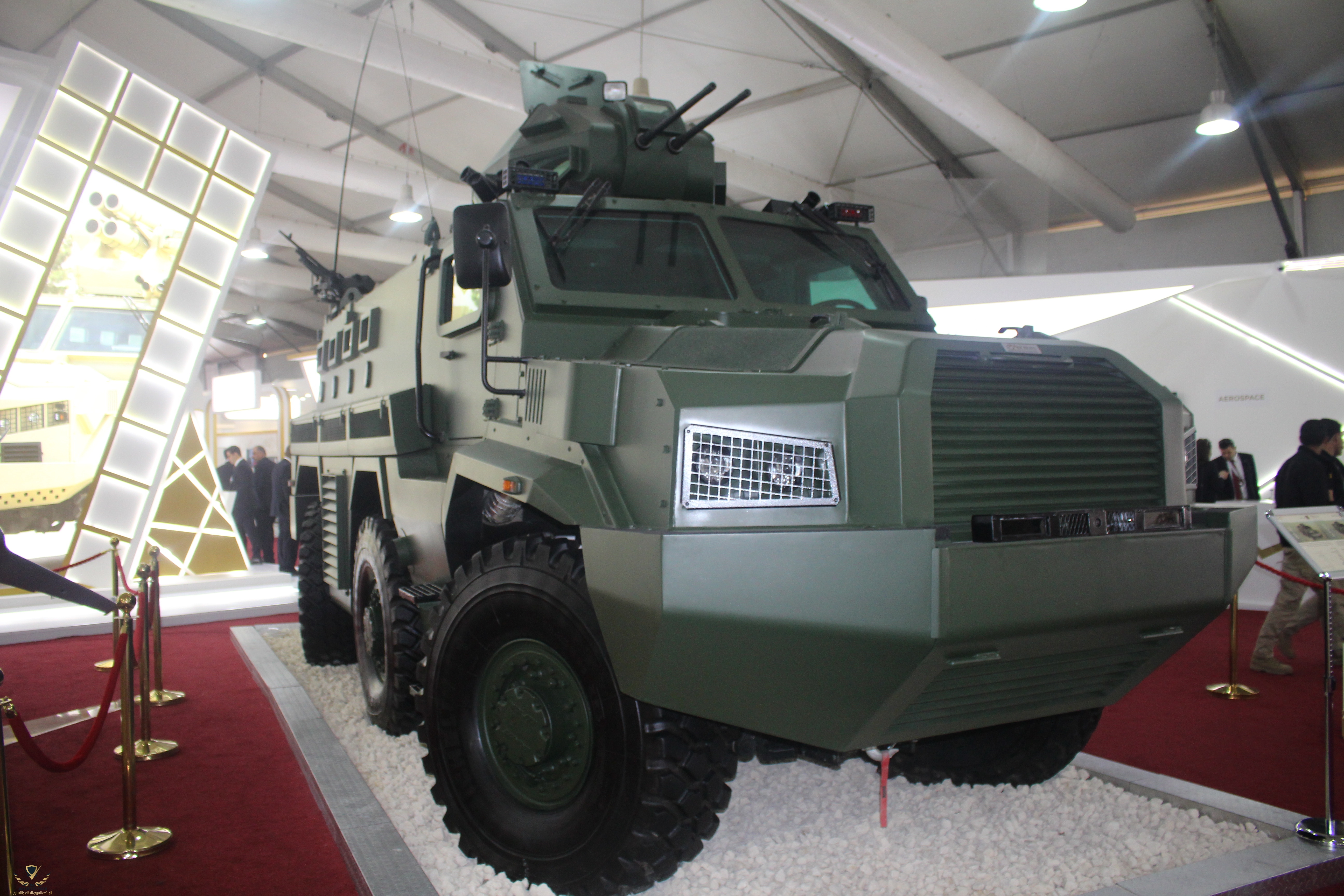

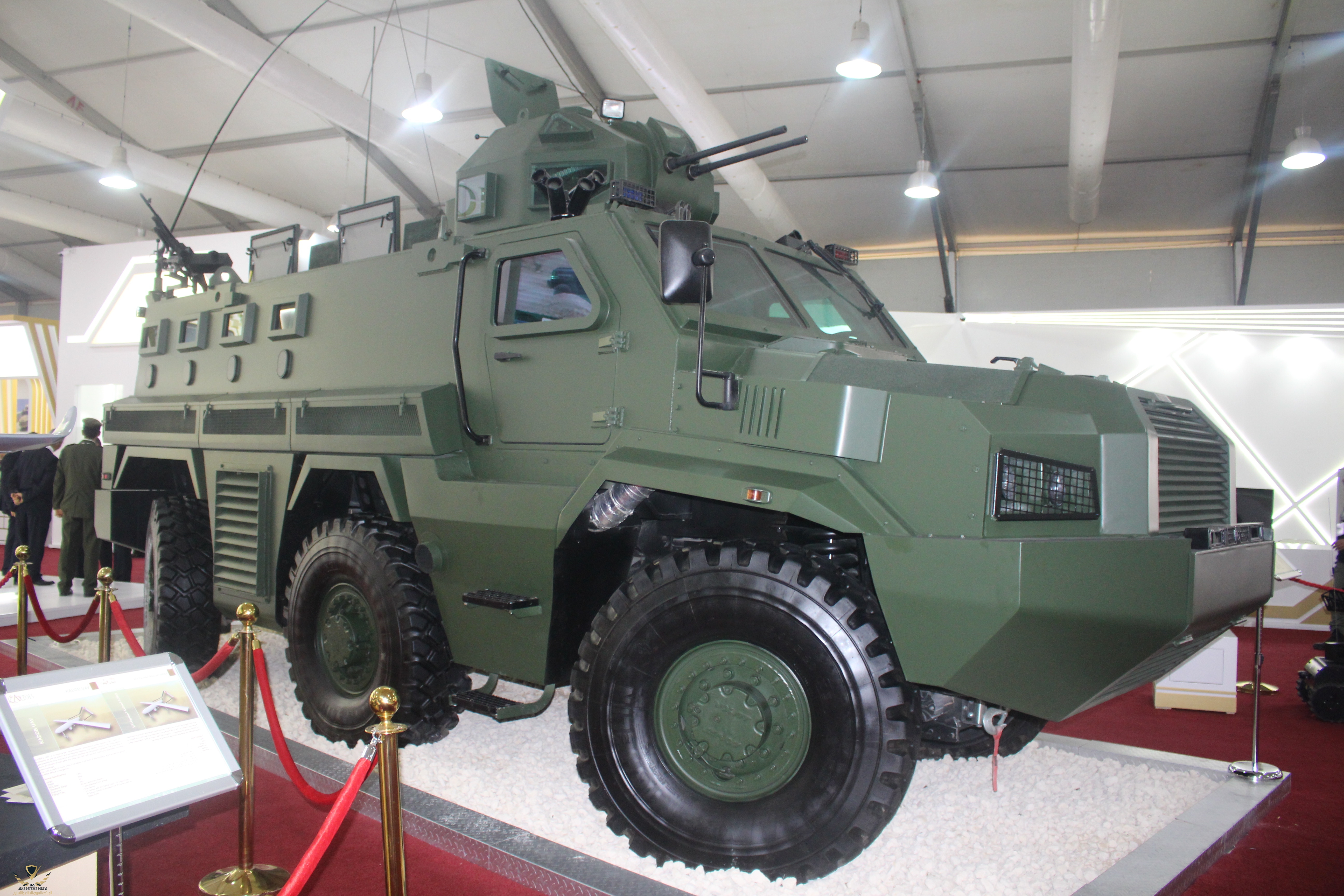

مدرعة الوحش 4X4 (قتالية + مدفع 105 ملم + قيادة و سيطرة)

النسخة القتالية حاملة الجنود :

الية مدرعة رباعية الدفع متعددة الاغراض ذات قدرة عالية على الحركة , مصممة لتواكب احدث المتطلبات الدفاعية والأمنية, صممت لنقل الجنود بكامل تجهيزاتهم العسكرية خلال الواجبات الامنية.
التصميم والتطوير من قبل مركز الملك عبدالله الثاني للتصميم والتطوير باستخدام شاصي من شركة تاترا
القدرة على استيعاب 10 جنود
مستوى تدريع اساسي (STANAG 4569 KE L1/L2).
نظام تعليق مستقل متطور
مجهزة بنظام مراقبة

المواصفات الفنية
الأفراد : 2 + 8
الأبعاد (الطولXالعرضXالإرتفاع) : (6450 * 2540 * 2520)
الوزن الإجمالي : 18000 كلغ
المحرك : ديزل 370 حصان
ناقل الحركة : أتوماتيكي 6 سرعات
نظام التعليق : مستقل
الفراغ الأرضي : 380 ملم
السرعة القصوى : 110 كم/ساعة
أقصى مدى : 600 كلم
زاوية الإنحدار : 60%
زاوية الميلان الجانبية : 30%
زاوية الإقتراب و المغادرة : 3ْ0% ، 4ْ2%

التسليح
برج مدرع يحتوي رشاش عيار 30 ملم
أبراج متنوعة و مختلفة

----------------------------------------------------------------------------------------------------------------------

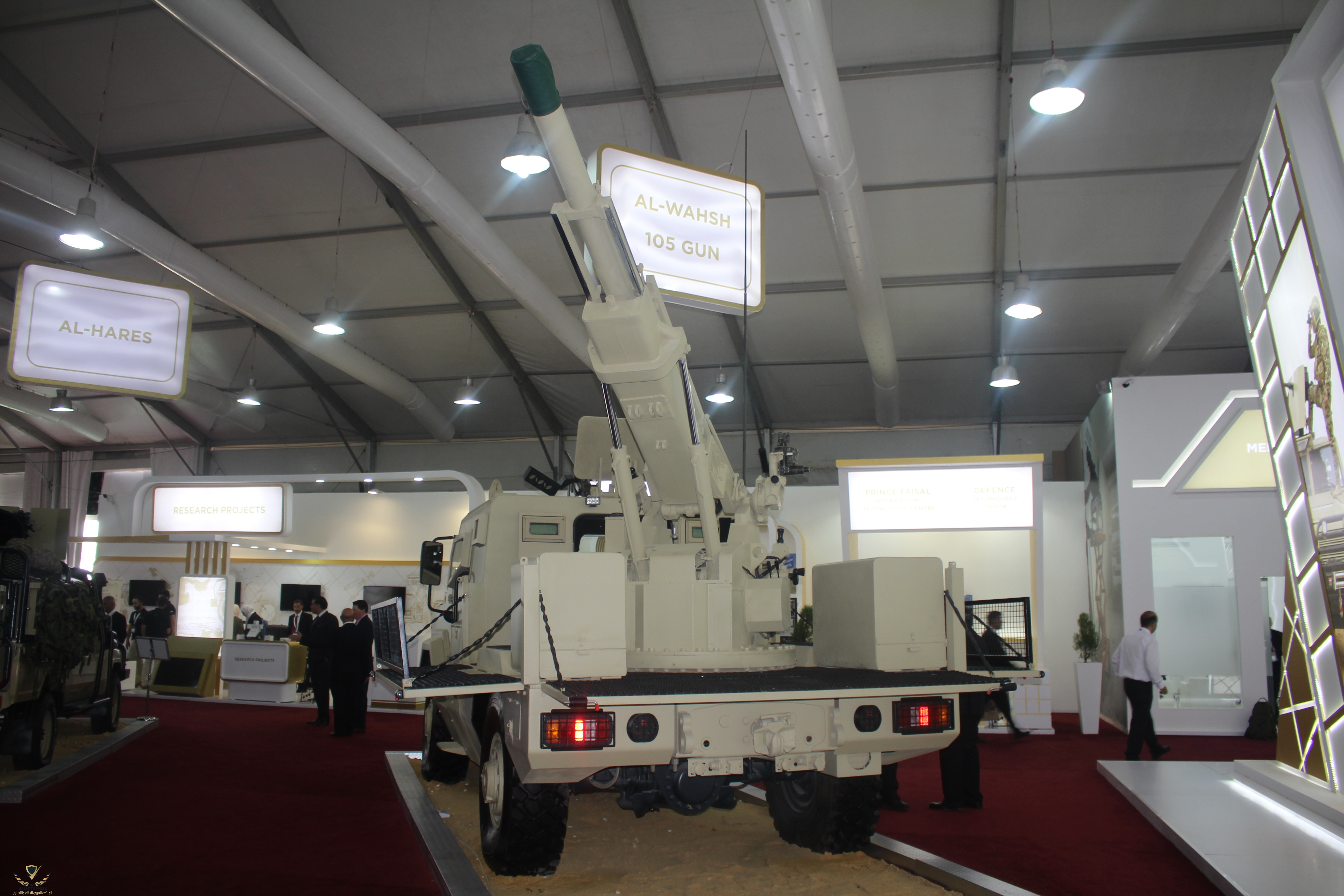

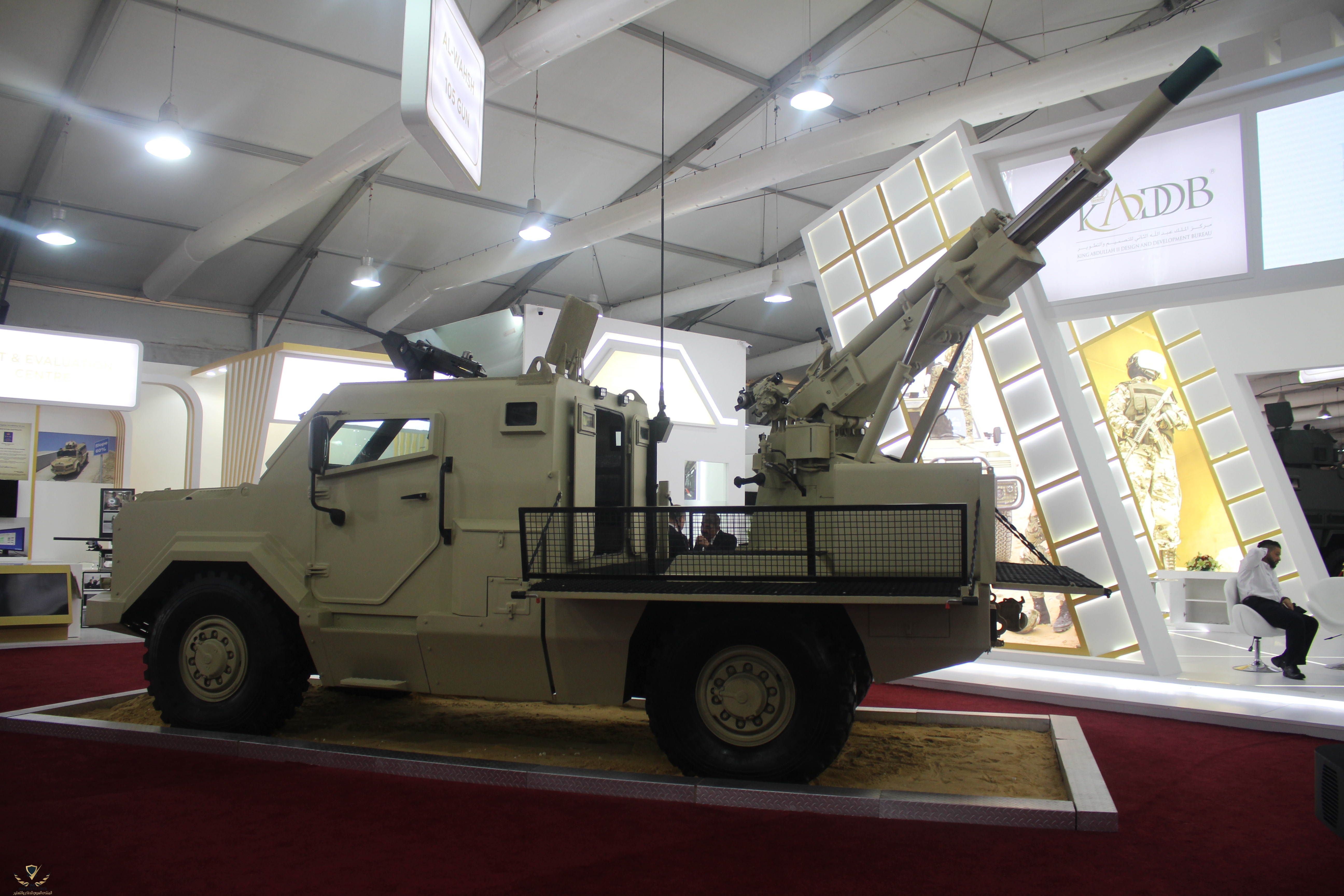

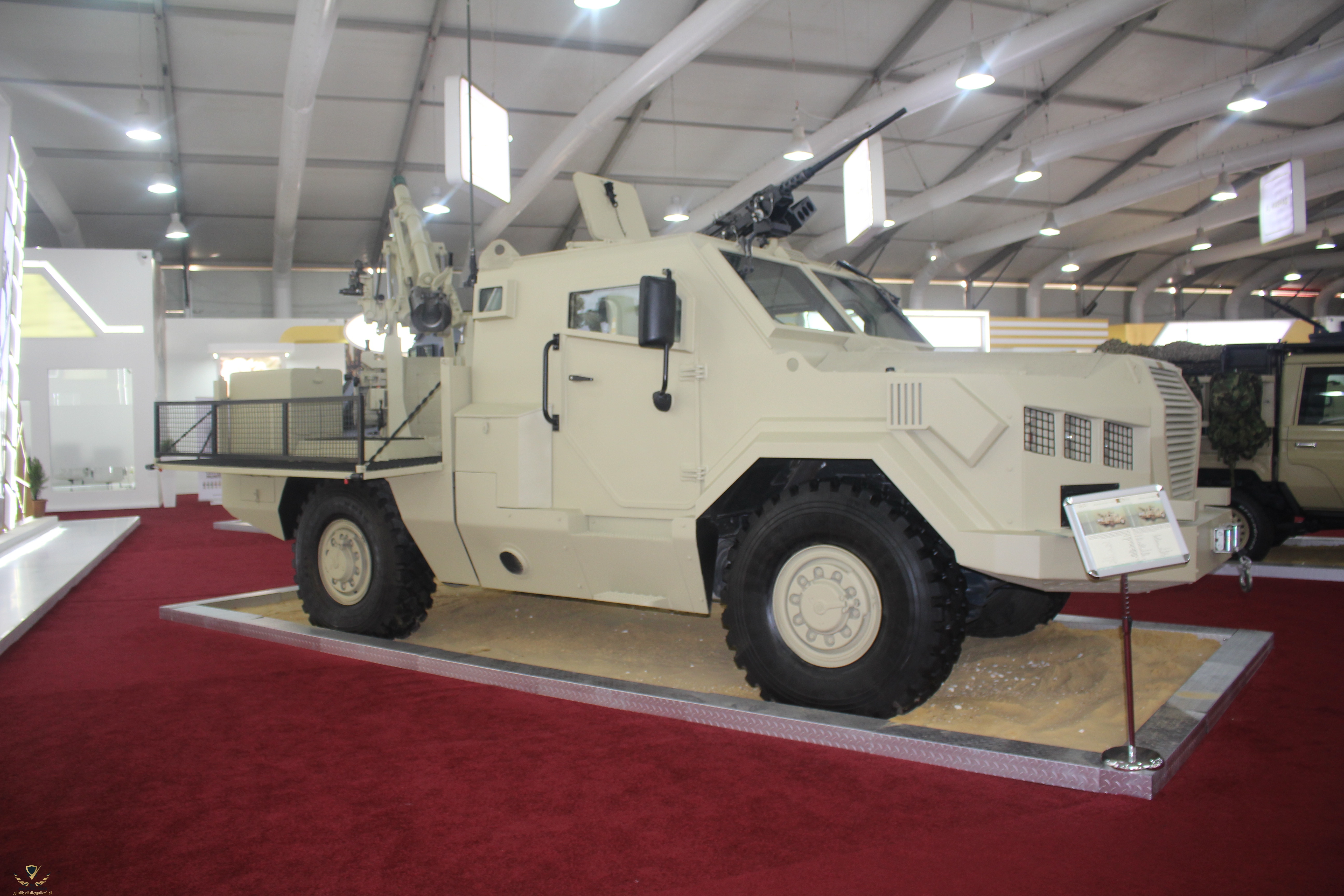

النسخة الحاملة لمدفع 105 ملم :

مدفع 105 ملم (M-102) المحمول على آلية الوحش رباعية الدفع تم تصميمه ليتناسب مع المتطلبات الحديثة لسلاح المدفعية من حيث سهولة الدخول و الخروج إلى مواقع العمليات وسرعة الحركة بأقل جهد ممكن و دقة في إطلاق النار ، يعتبر مثاليا لوحدات المدفعية لدعم المهمات السريعة و القريبة ، تم تصميمه على شصي من شركة تاترا ، مستوى تدريعها STANAG 4569 KE L1 ، يمكن إستخدامه كسلاح ضد الدروع و التحصينات

الواصفات العامة

الأفراد : 4
الأبعاد (الطول * العراض * الإرتفاع) : 7060*2900*2780 ملم
الوزن الإجمالي : 14500 كلغ
المحرك : ديزل 370 حصان
ناقل الحركة : أوتوماتيكي 6 سرعات
نظام التعليق : مستقل
الفراغ الأرضي : 380 ملم
السرعة القصوى : 110 كم/ساعة
أقصى مدى : 500 كم
زاوية الإنحدار : 60%
زاوية الميلان الجانبية : 30%
زاوية الإقتراب و المغادرة : 3ْ0 و 3ْ4
إرتفاع المدفع : من -5ْ ملم إلى 7ْ5
أقصى مدلا للقذيفة : 11.5 كم
زاوية الرماية الأفقية : من -9ْ0 إلى 9ْ0

التسليح :
رشاش عيار 7.62 ملم
رشاش عيار 12.7 ملم

الذخيرة 24 قذيفة
---------------------------------------------------------------------------------------------------------

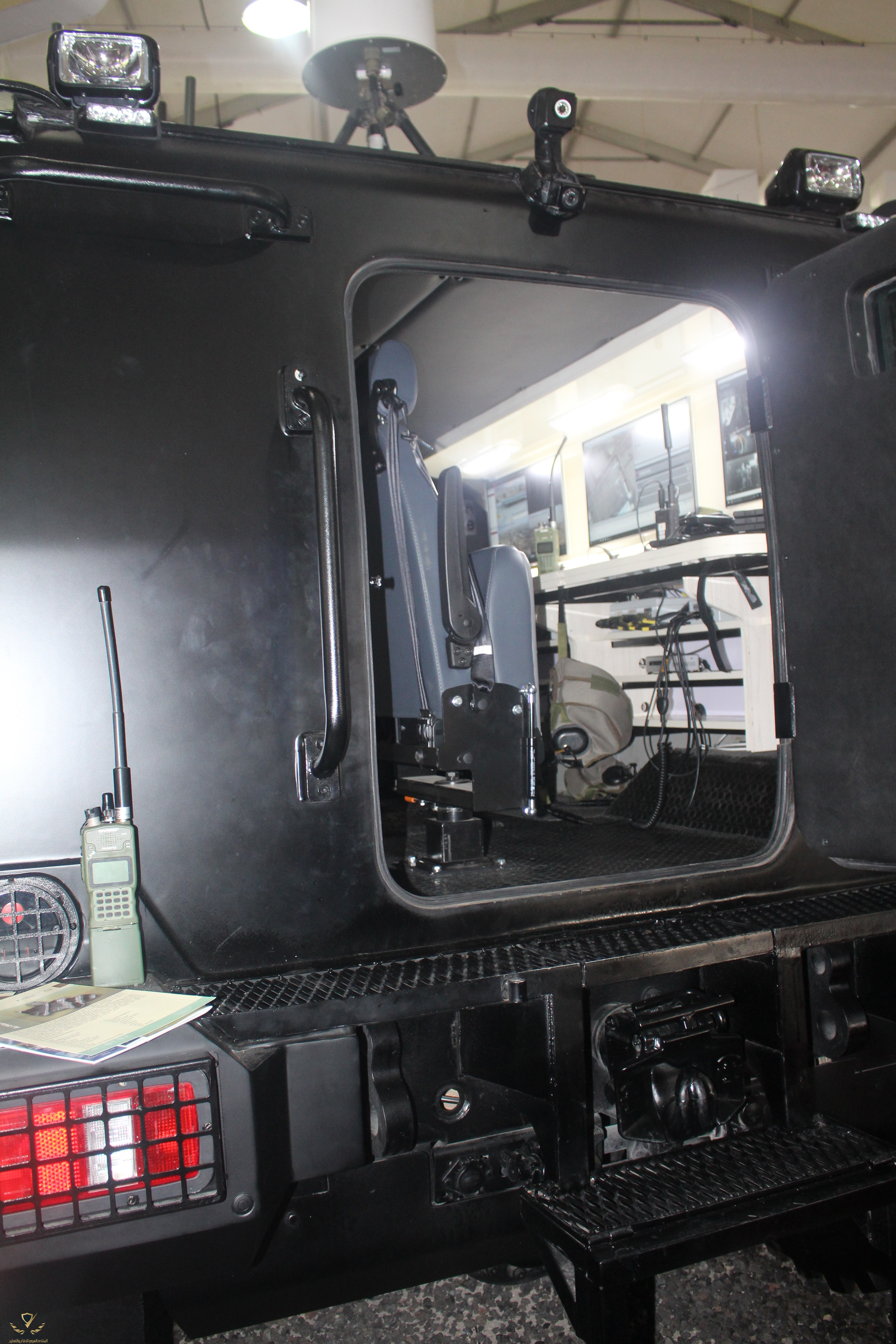

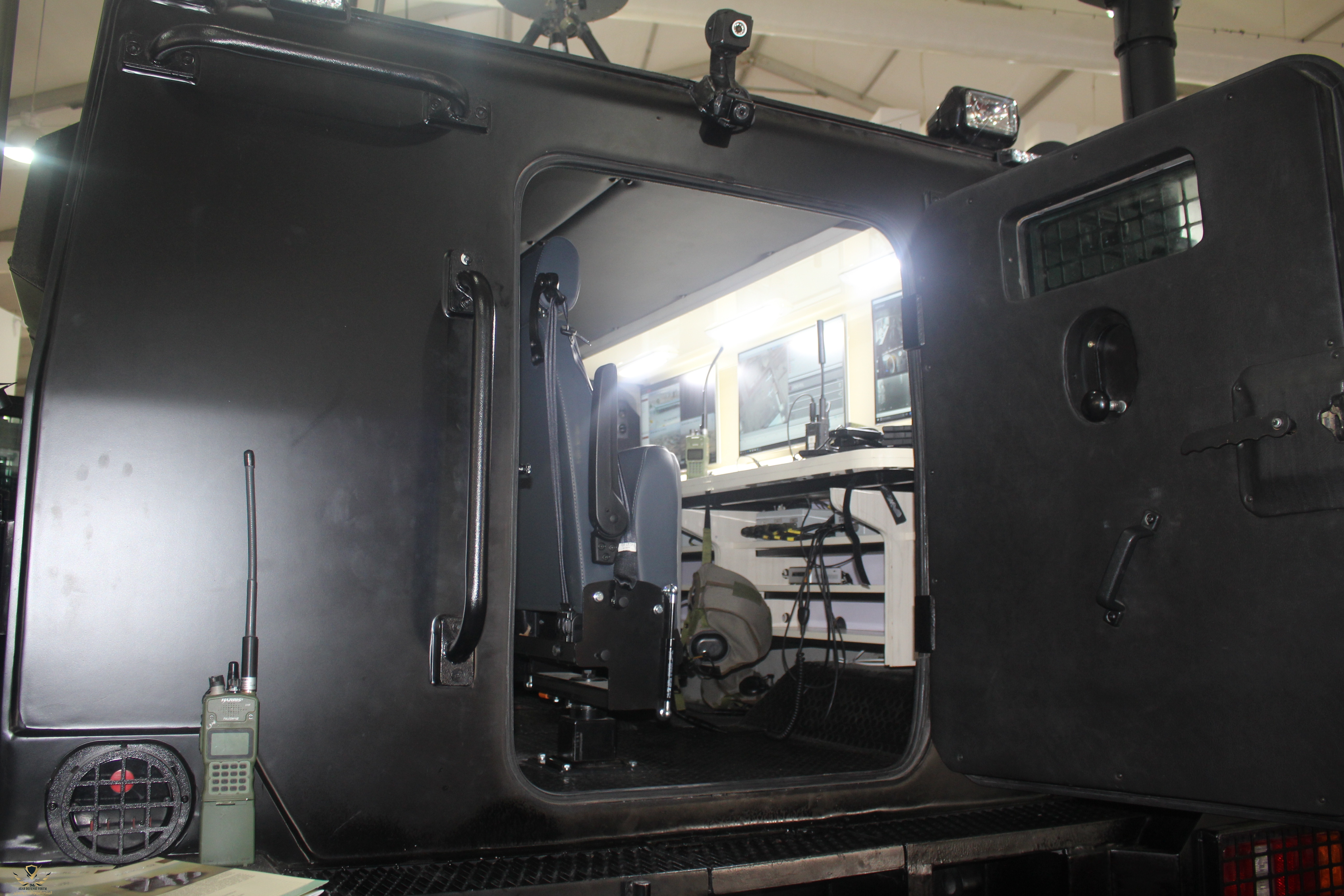

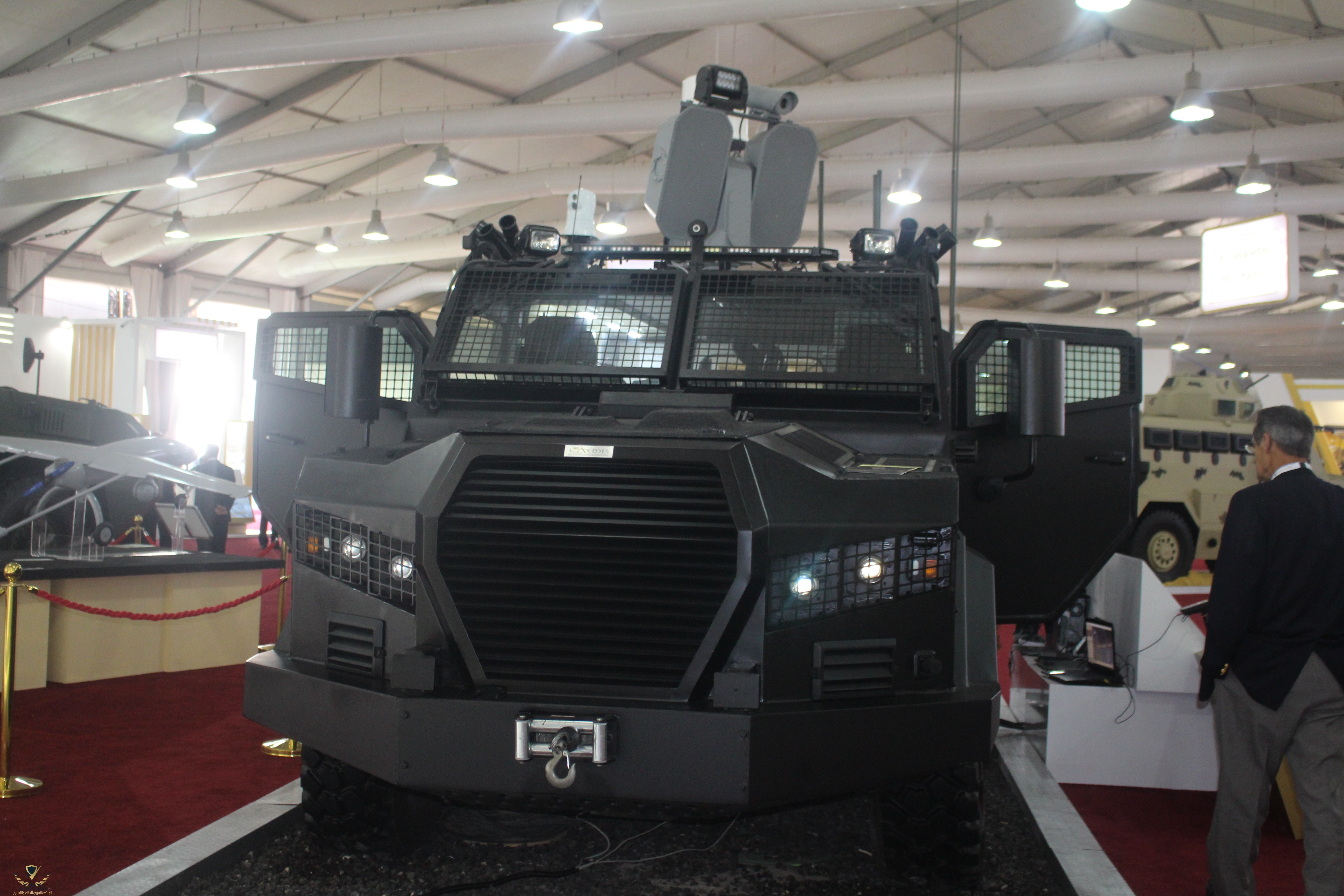

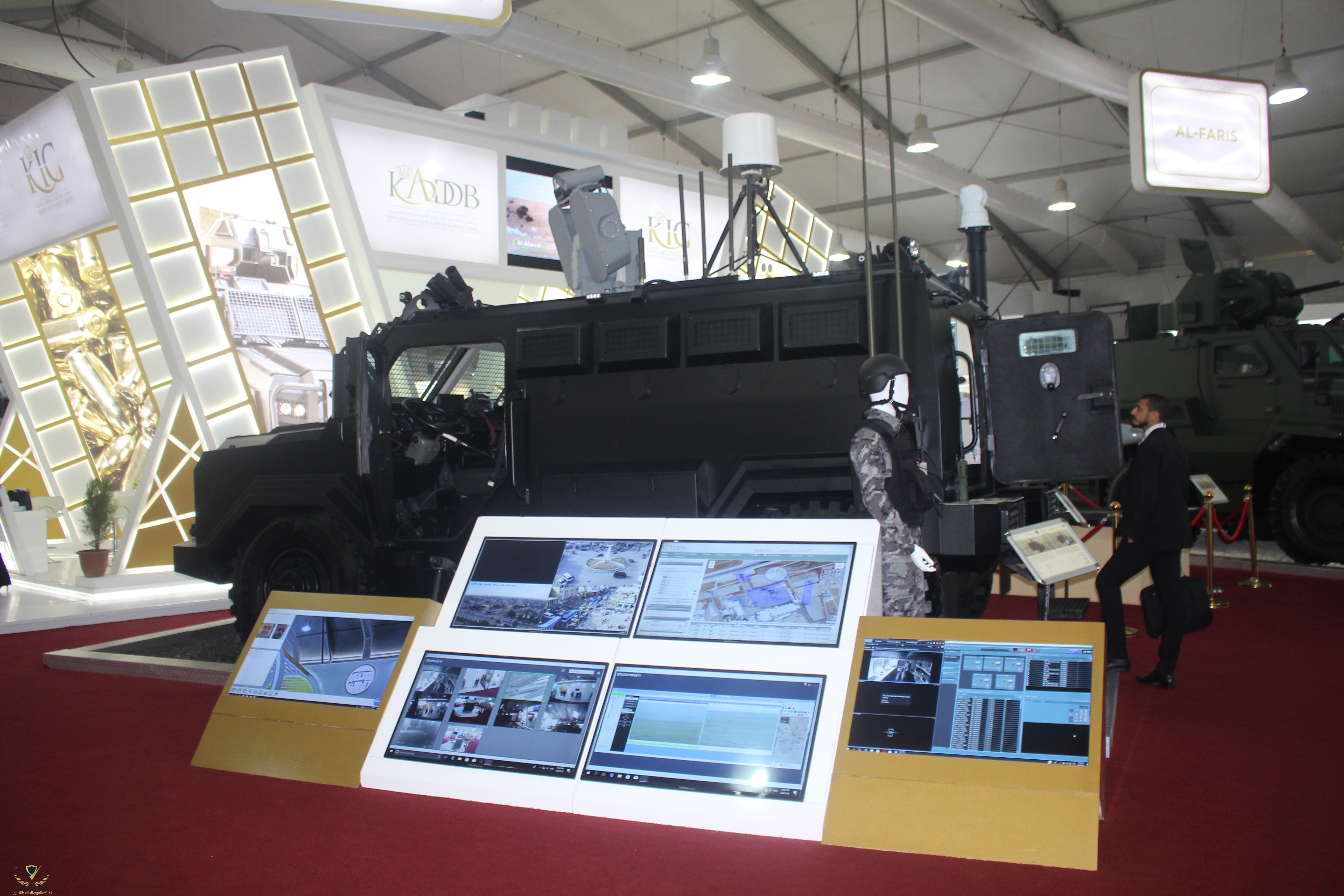

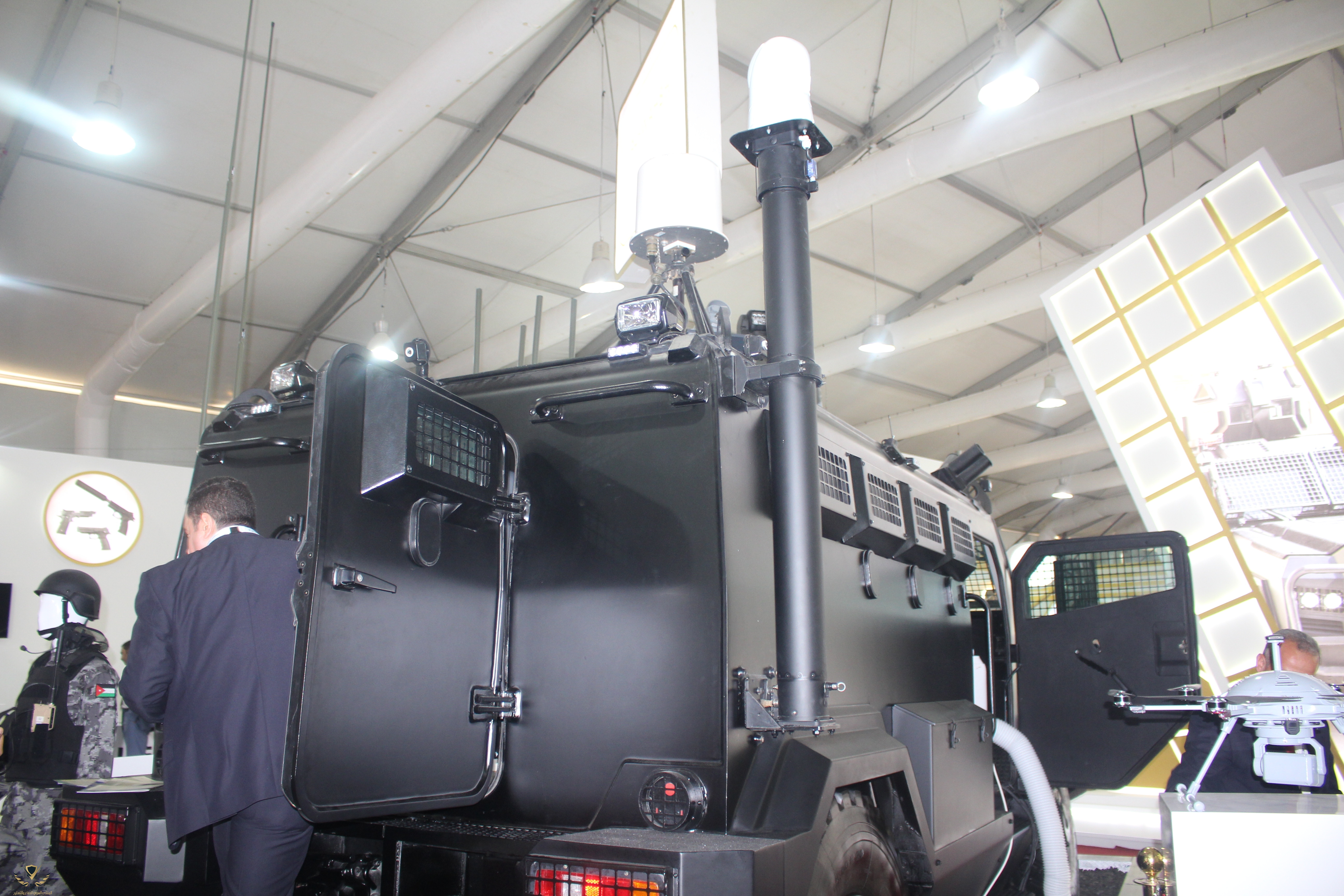

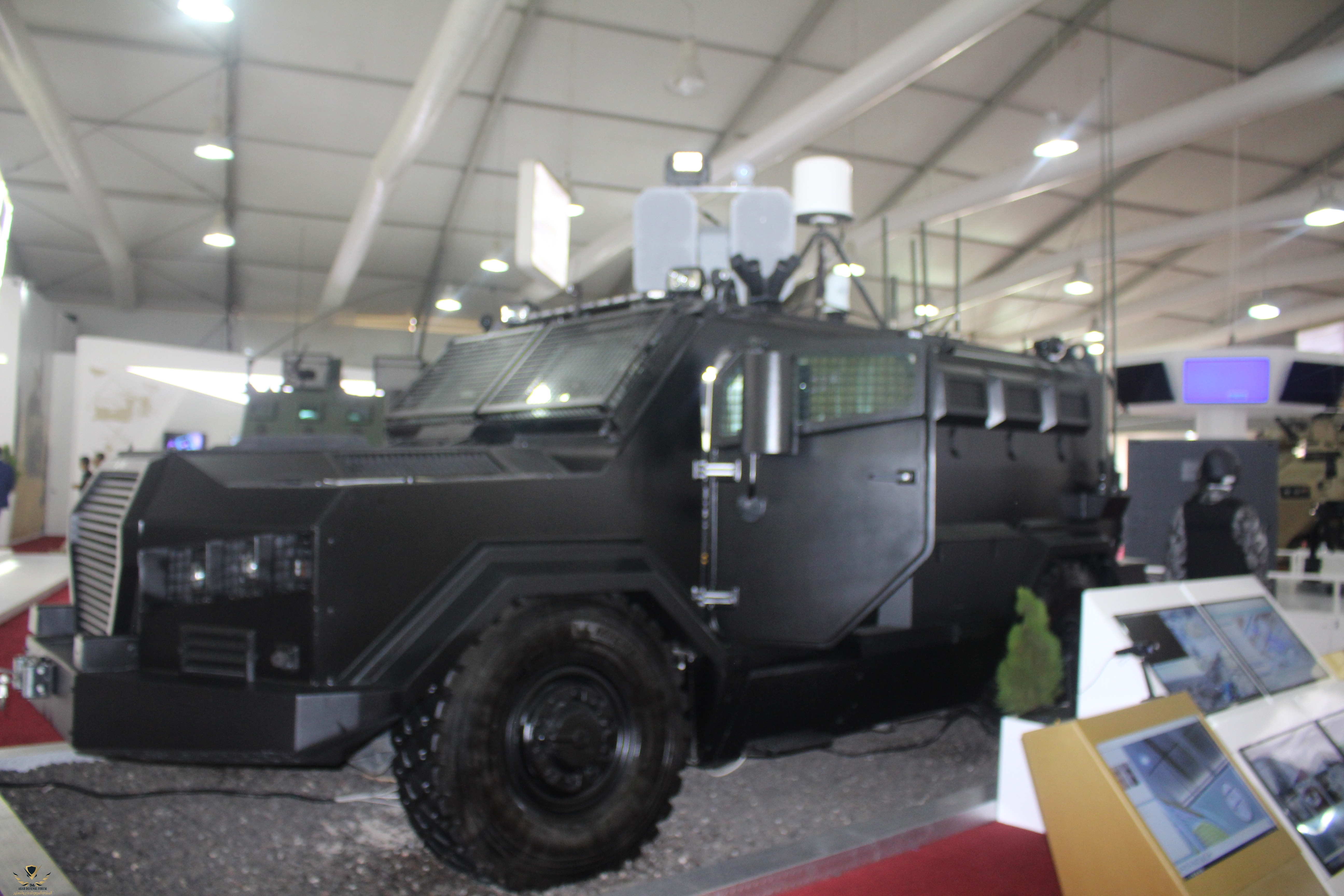

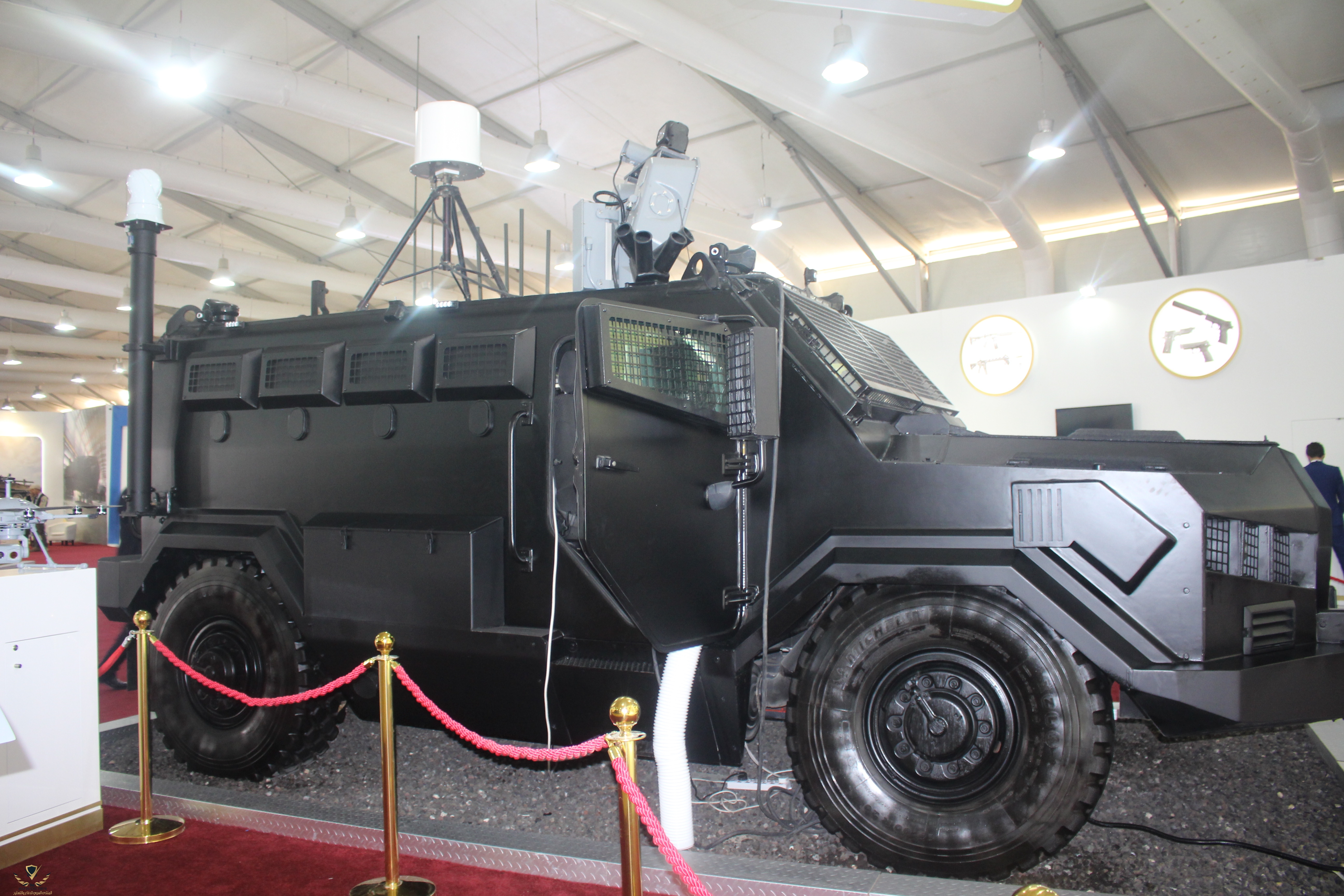

نسخة القيادة و السيطرة C-2

الية الوحش هي الية مدرعة رباعية الدفع ، تتميز من حيث قدرتها الحركية و سعتها التحميلية حيث توفر مستوى تدريع عالي من الحماية لطاقمها حيث تم تدريعها ضمن المعايير العالمية STANAG 4569 KE L2 ، و مجهزة بنظام كادبي للقيادة و السيطرة .

يقوم نظام كادبي للقيادة السيطرة و مكافحة الشغب بتكامل العديد من القدرات بما في ذلك محطة للقيادة و السيطرة و امن الحدود و الموانئ و السيطرة على التجمهر عن بعد من خلال الالية من مدى دوران 0-360 درجة ، و نظام LRAD و مؤشر و جهاز تحديد المسافات ليزري و أنظمة Harris & Tetra للإتصالات و نظام تتبع المركبات و كاميرات نهارية وحرارية و قاذفات قنابل دخانية و نظام قطع الجهد المنخفض و نظام تشويش المركبات و تشويش الهاتف الخلوي و نظام الإتصال الداخلي و نظام التقاط الصوت من المحيط و نظام مراقبة المحيط و شاشات لانظمة مختلفة

الواصفات العامة

الأفراد : 2+3
الأبعاد (الطول * العراض * الإرتفاع) : 6450*2540*2520 ملم
الوزن الإجمالي : 18000 كلغ
المحرك : ديزل 370 حصان
ناقل الحركة : أوتوماتيكي 6 سرعات
نظام التعليق : مستقل
الفراغ الأرضي : 380 ملم
السرعة القصوى : 110 كم/ساعة
أقصى مدى : 600 كم
زاوية الإنحدار : 60%
زاوية الميلان الجانبية : 30%
زاوية الإقتراب و المغادرة : 3ْ0 و 4ْ2​



[Nashab]

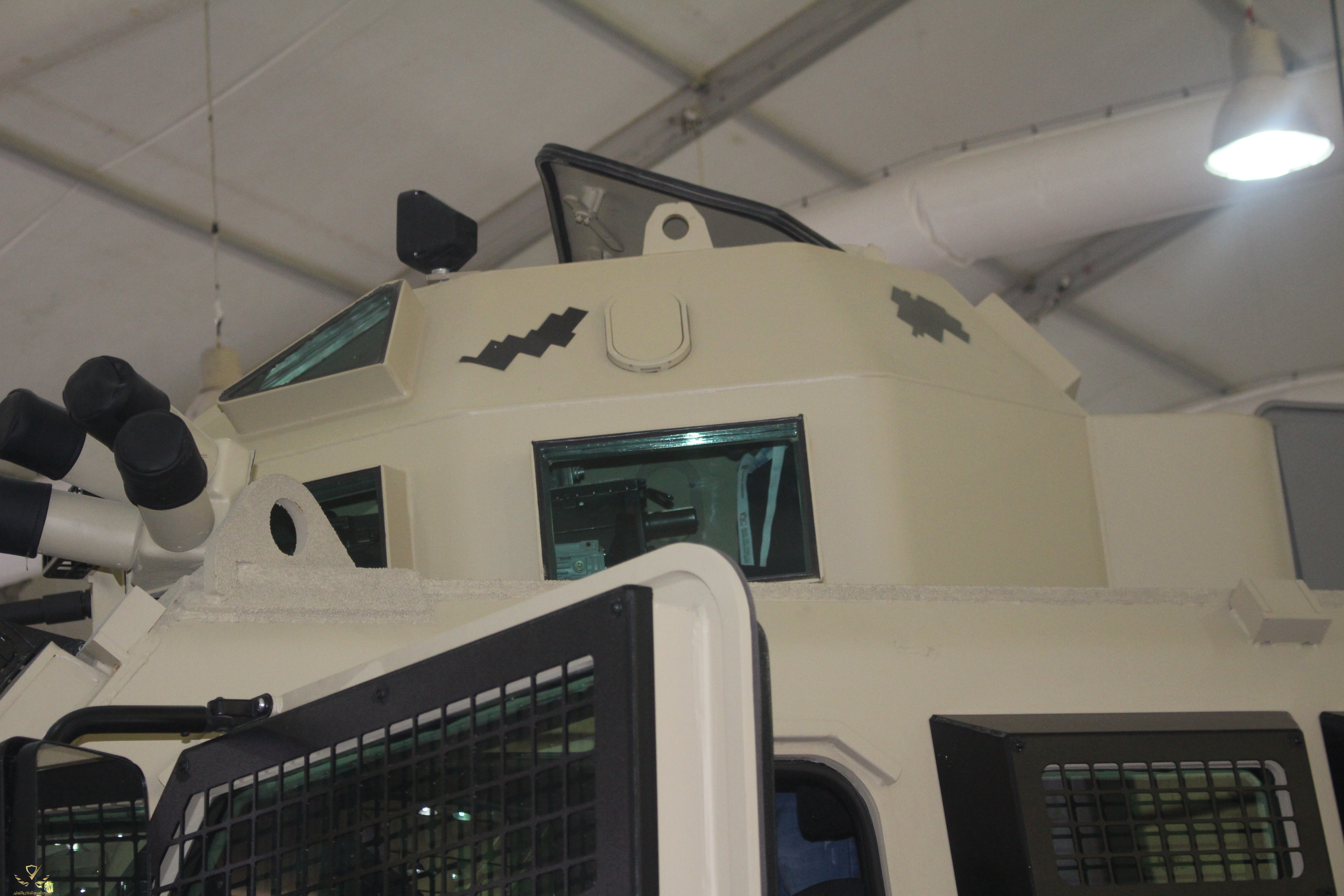

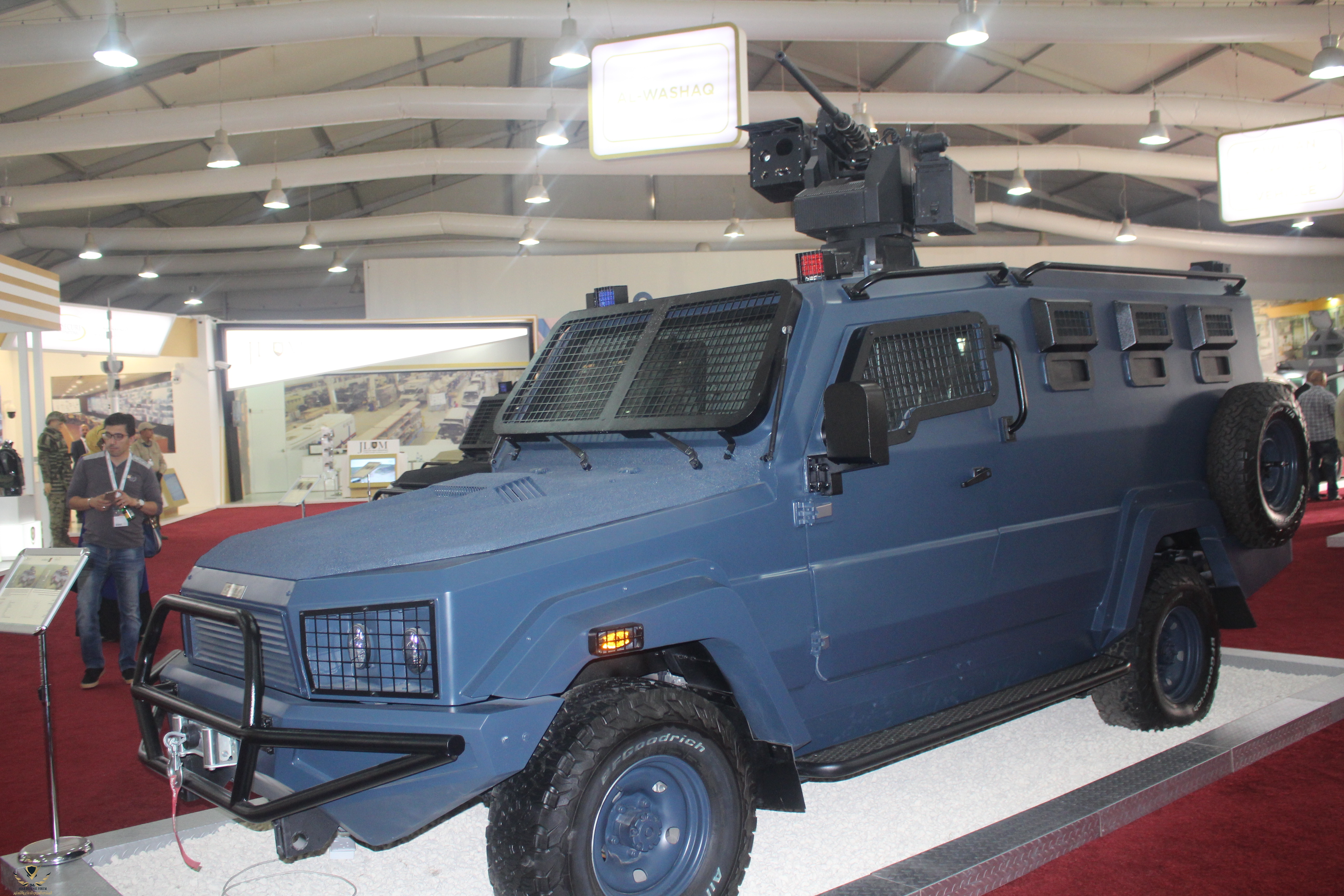

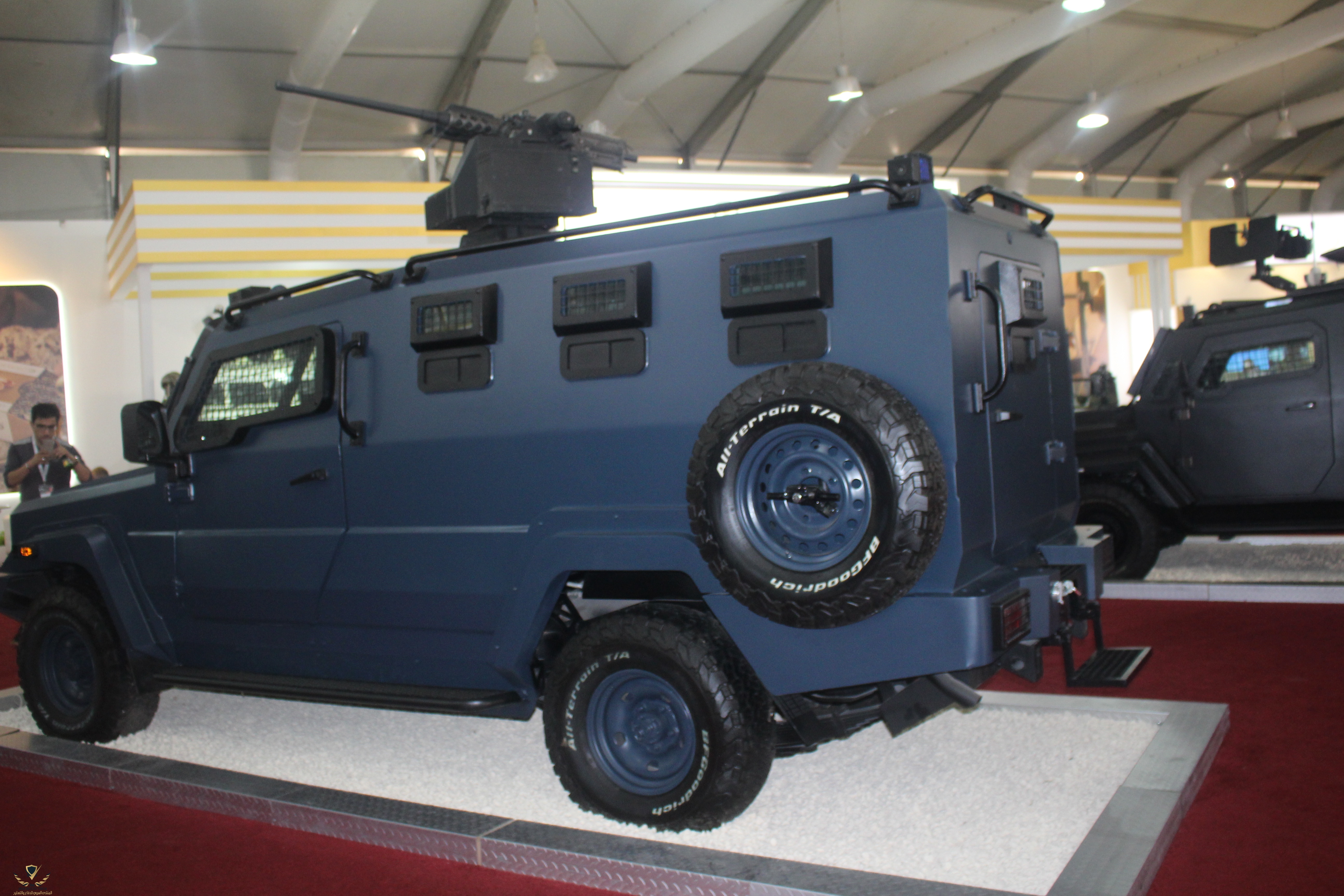

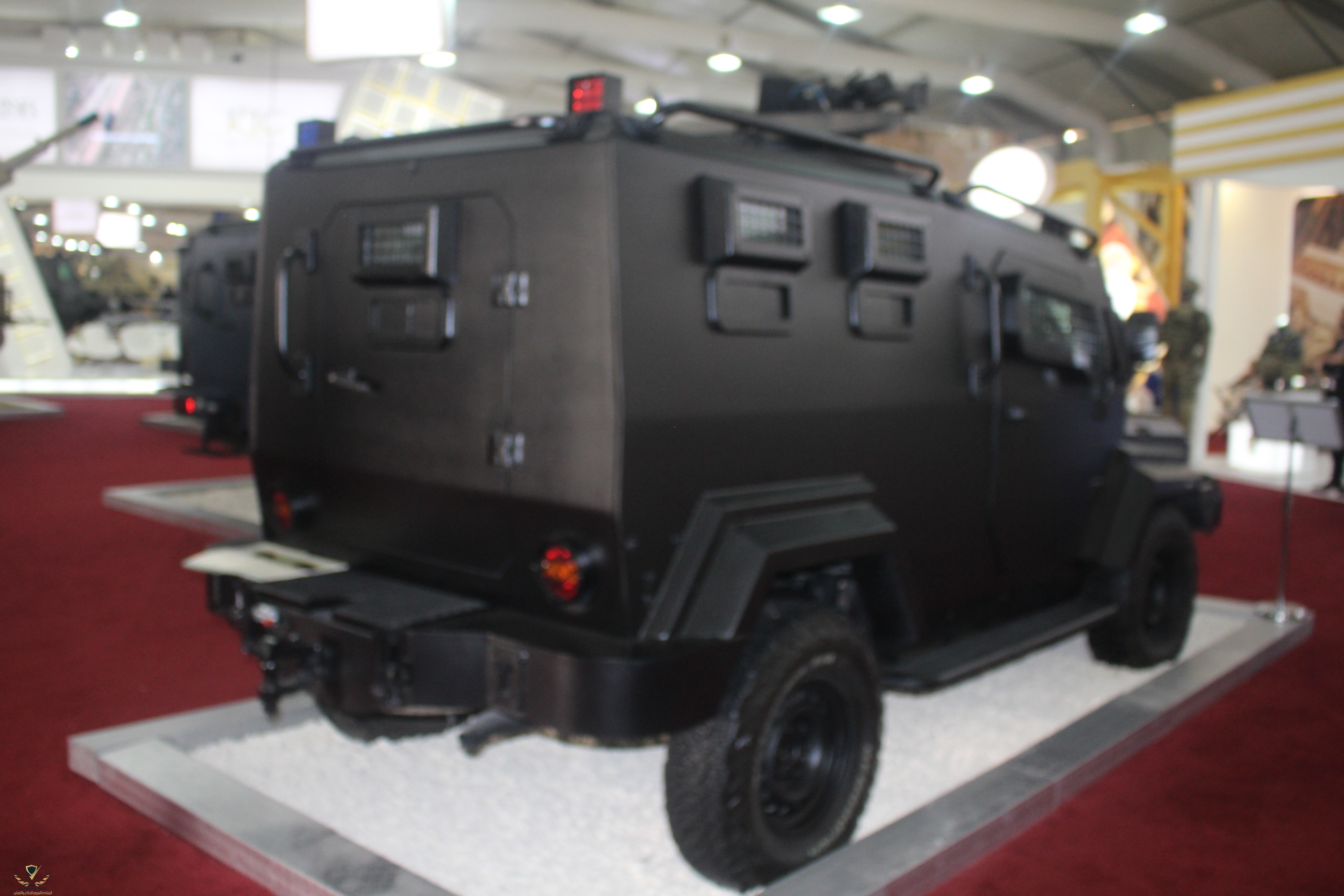

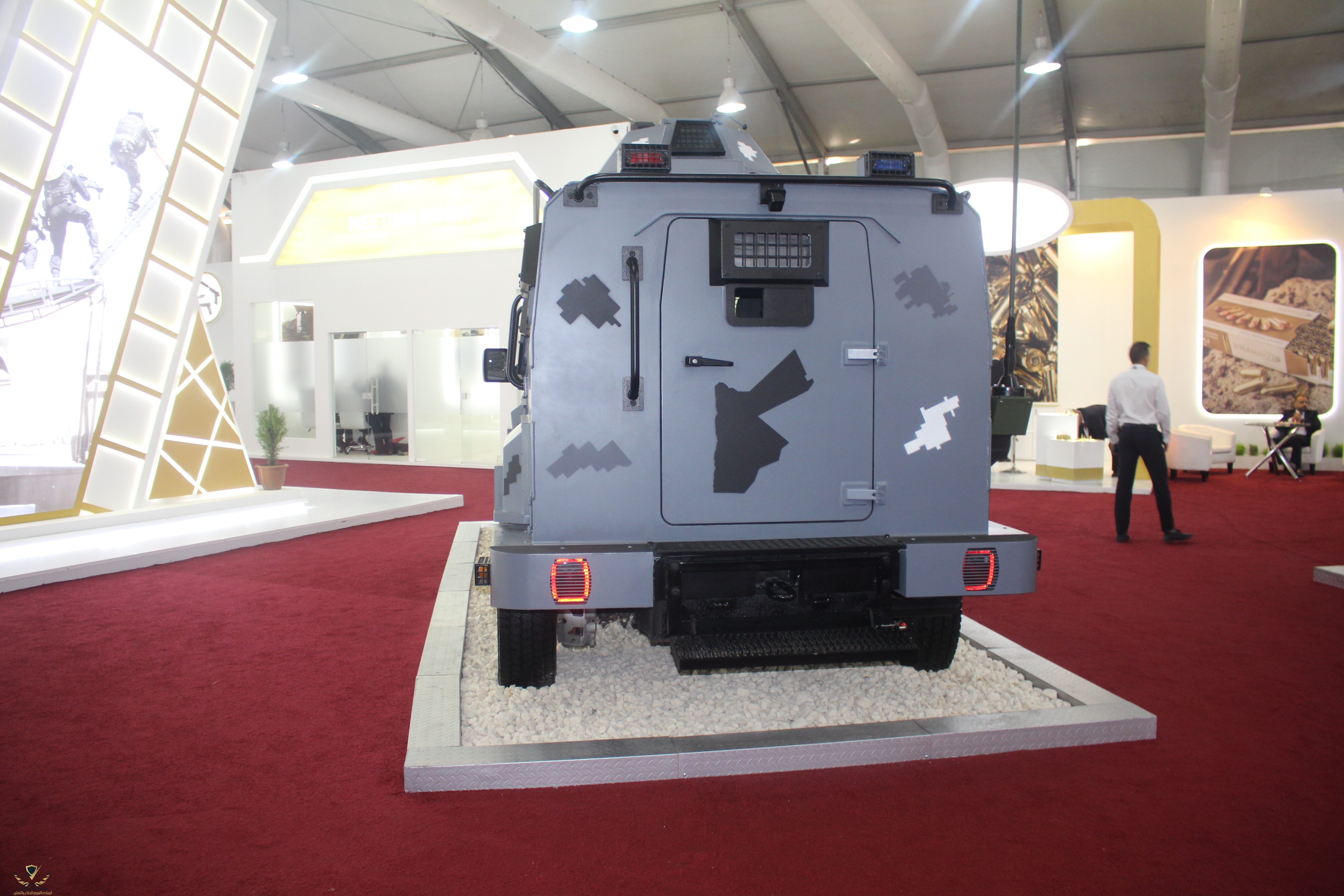

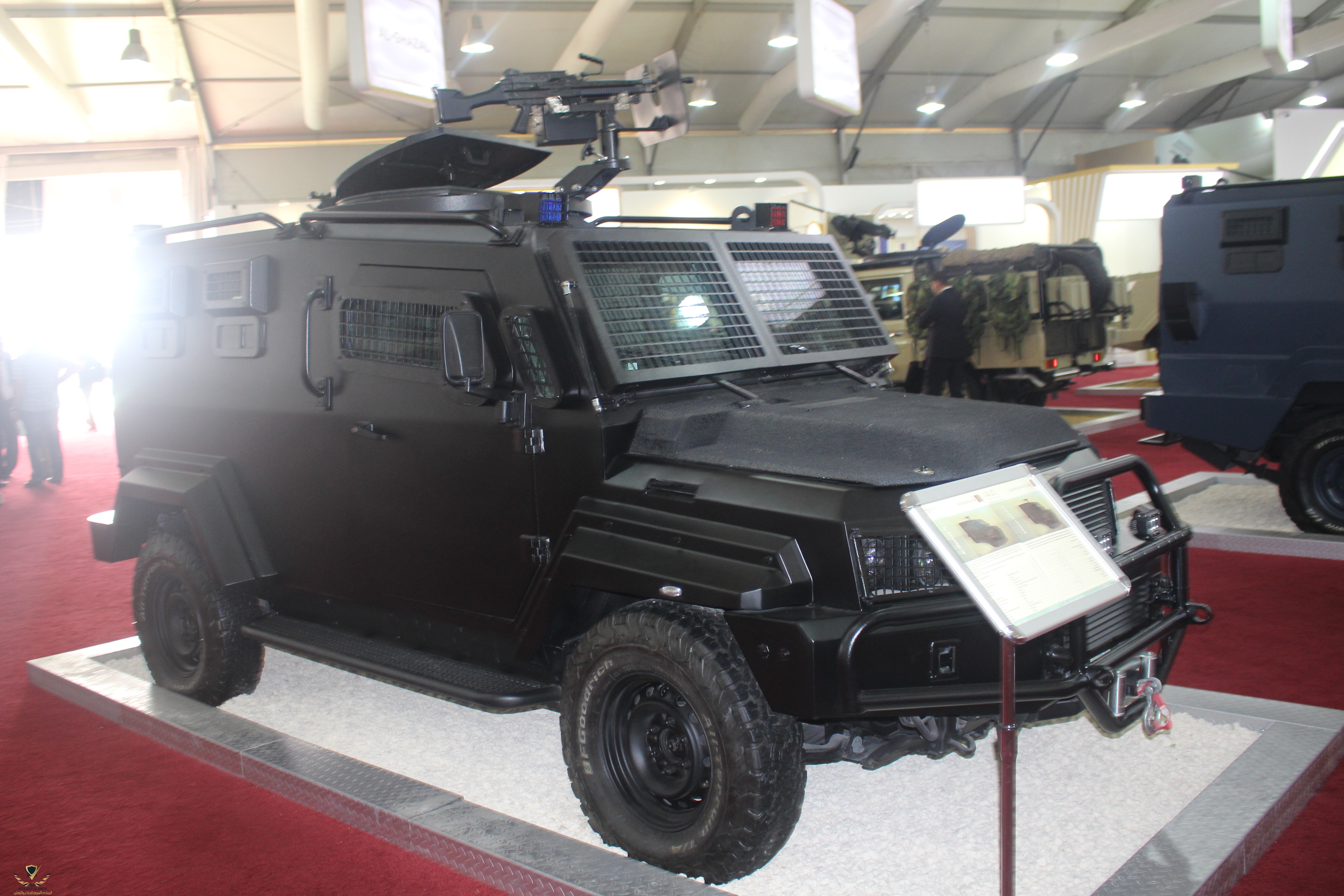

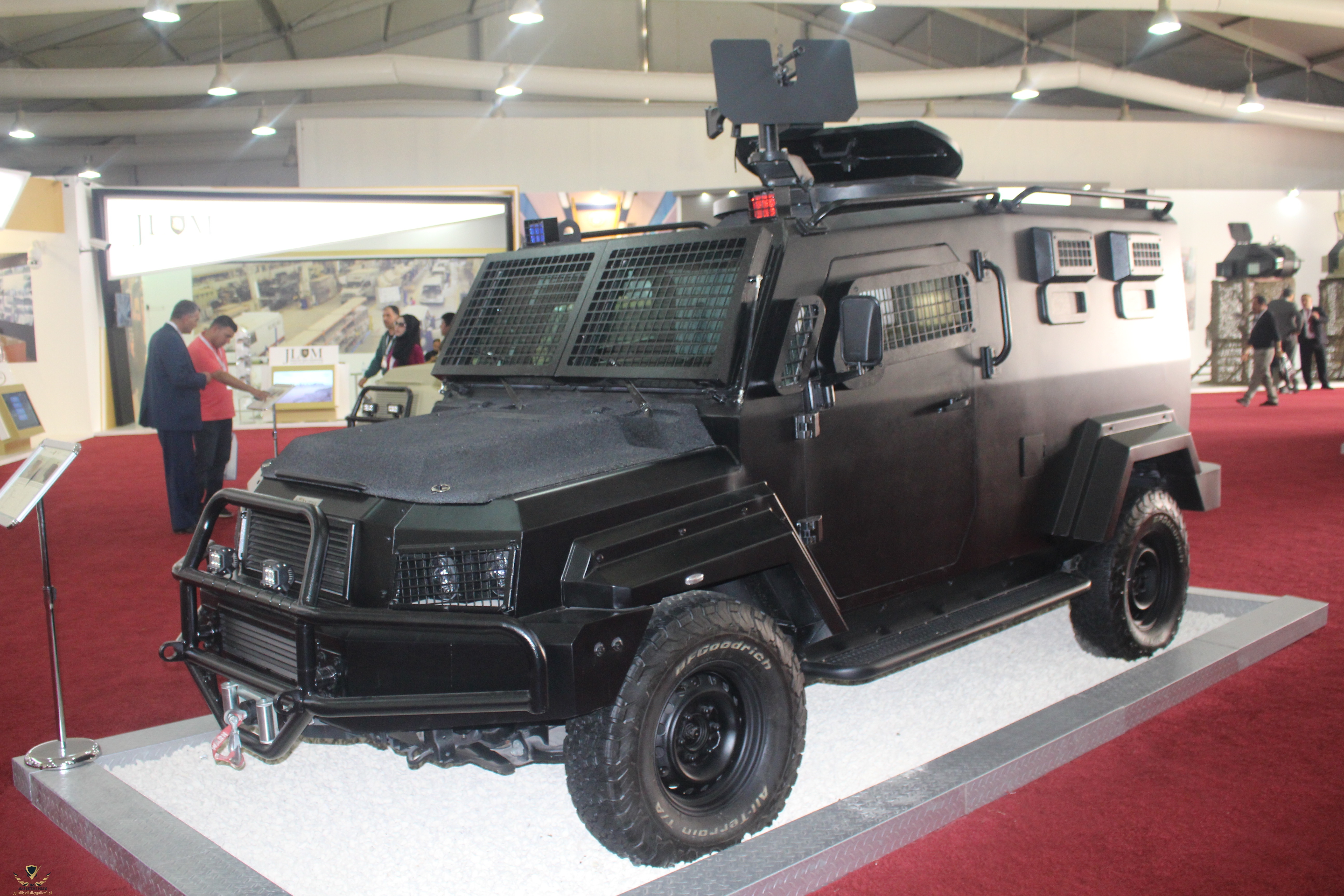

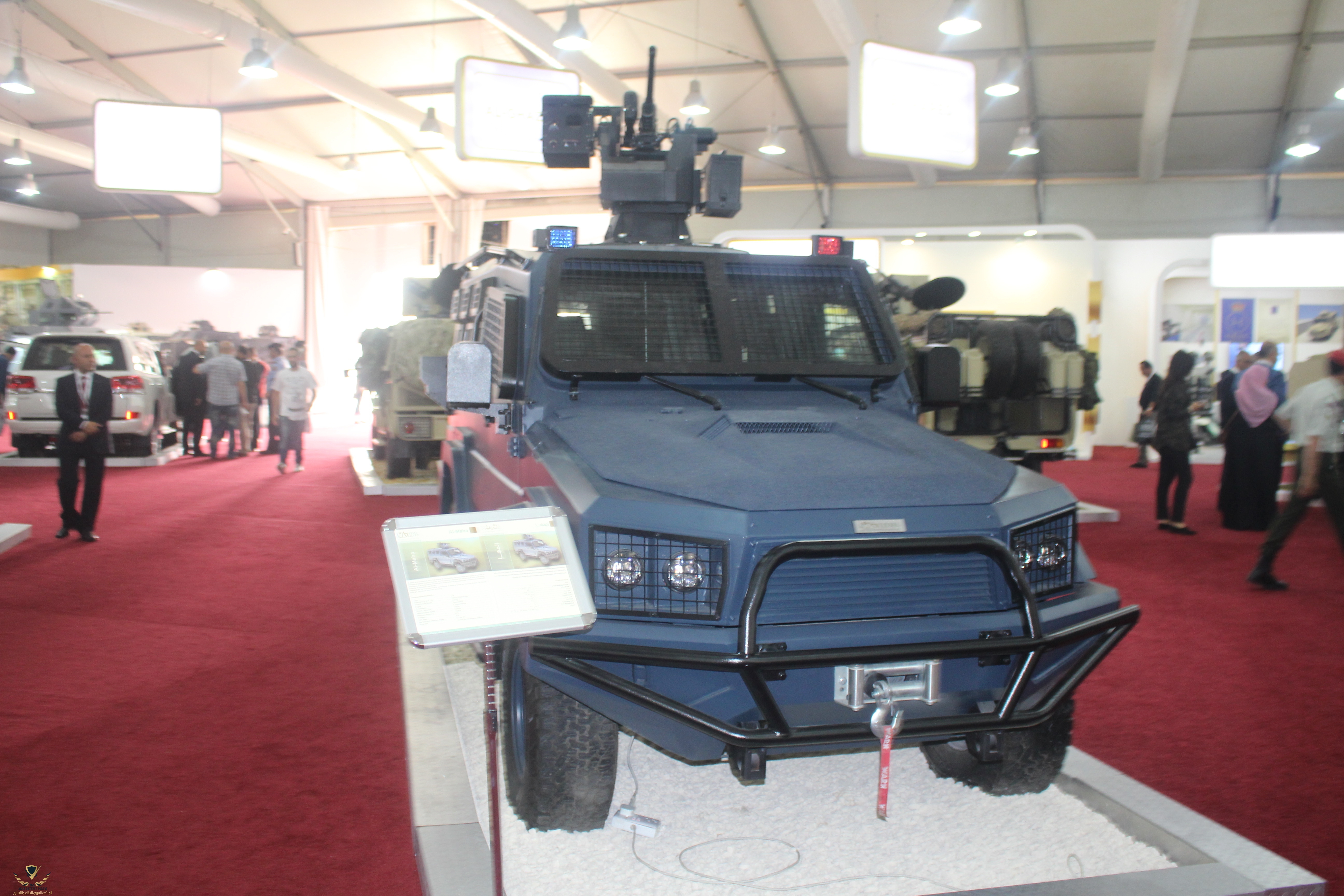

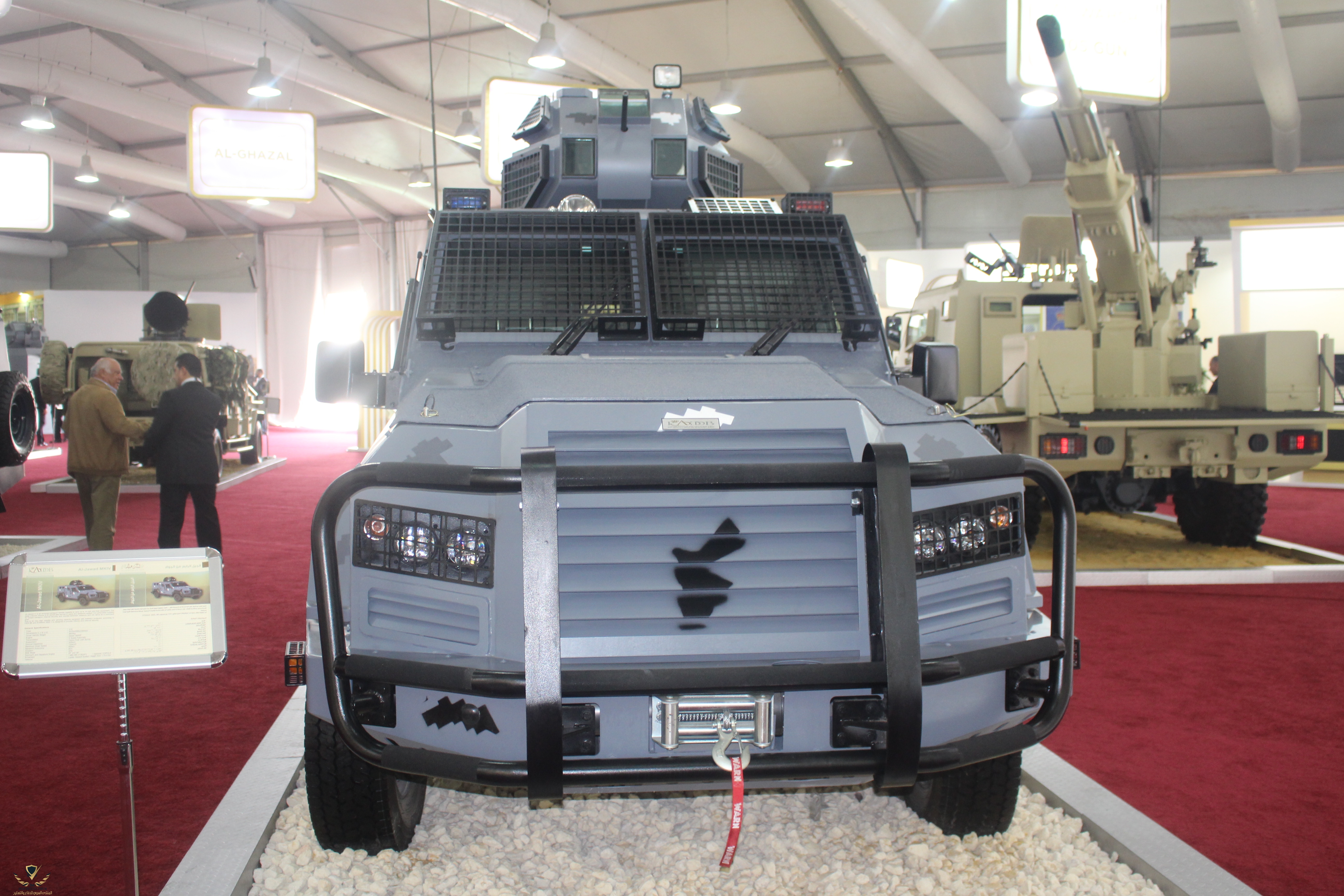

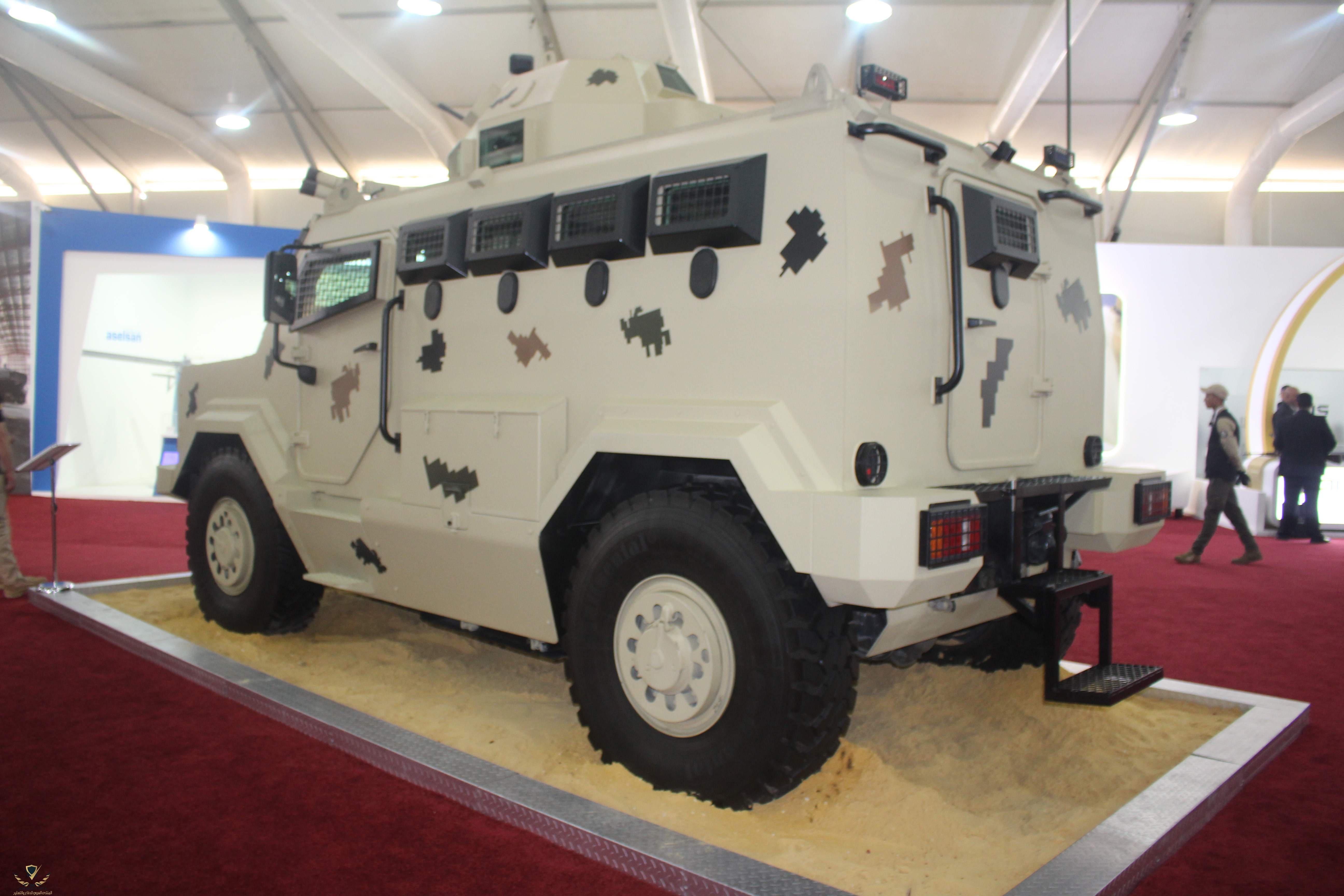

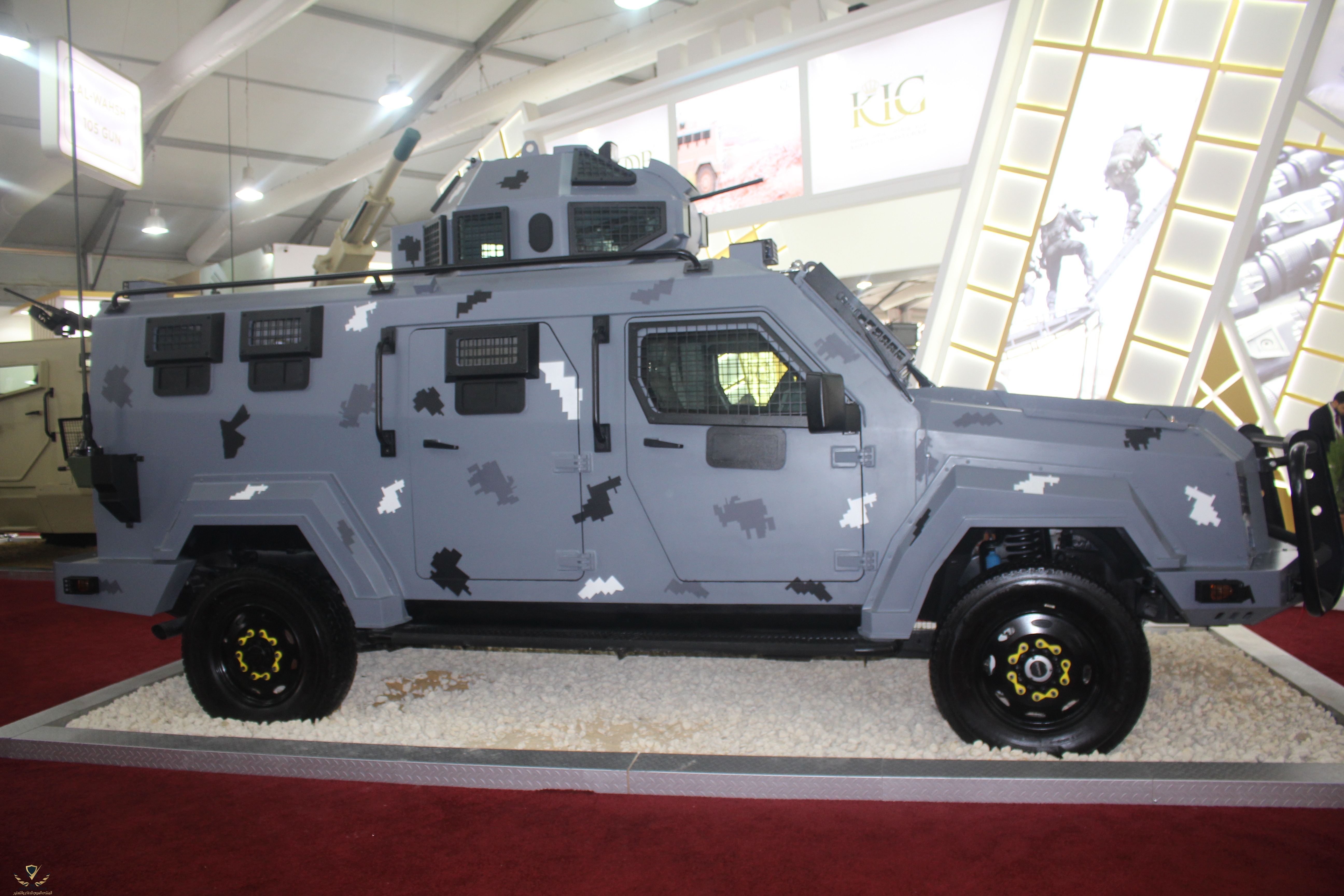

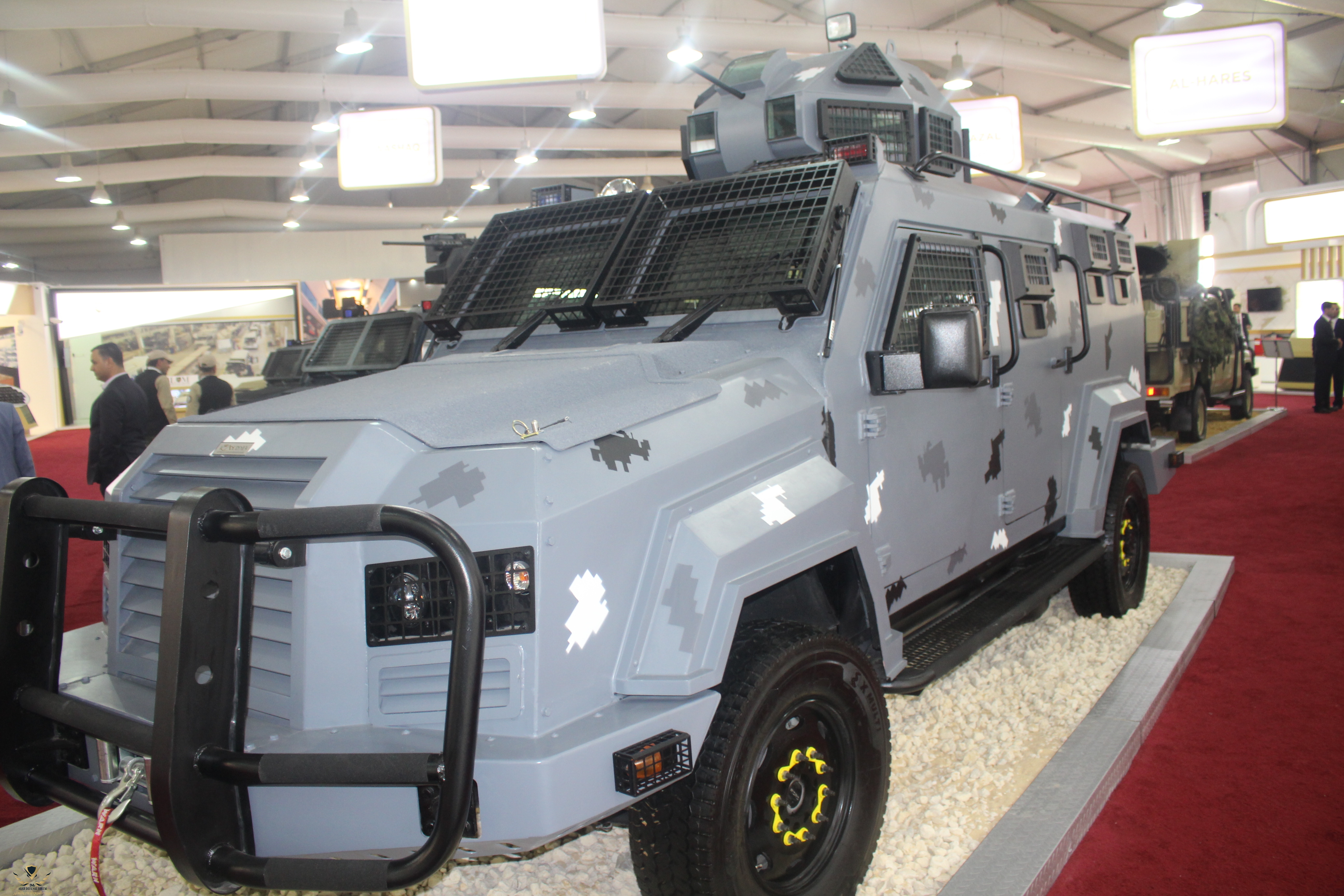

مدرعة الجواد-4 (الامن الداخلي + القتالية)

الجيل الرابع من الجواد هي الية مدرعة تم تصميمها لنقل 10 افراد مجهزين تجهيزا كاملا حيث تعتبر الالية مناسبة لنقل قوات مهام الامن الداخلي و مكافحة الارهاب ، يتيح حجمها الداخلي بتركيب اي نظام اسلحة للواجبات المعنية و يمكن استخدامها ك آلية قيادة و سيطرة (مثل الوحش C-2)

تم تجهيزها بنظام حماية من المقذوفات ضمن معايير CEN من المستوى STANAG 2920 و B6

المواصفات العامة

الافراد : 2+8
الابعاد (الطول*العرض*الارتفاع) : 6370*2200*2350 ملم
الوزن الاجمالي : 8620 كلغ
المحرك : ديزل 300 حصان
ناقل الحركة : اوتوماتيكي 6 سرعات
نظام التعليق : ريش عالي الاداء
الفراع الارضي : 205 ملم
السرعة القصوى : 130 كم/ساعة
المدى : 650 كم
زاوية الانحدار : 60%
زاوية الميلان الجانبية : 30%
زاوية الاقتراب و المغادرة : 29 ، 29

التسليح
رشاش M-60 عيار (51*7.62) و نظام برج مغلق اختياري
ابراح مدرعة متعددة

نظام السلالم : اختياري : يبدا من ارتفاع 1.75 م الى 5.5 م​



[منسحب]

هل تعجز كادبي عن تجميع Marauder من براموت

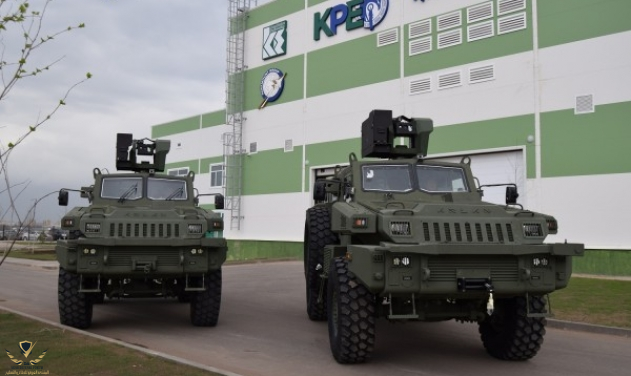

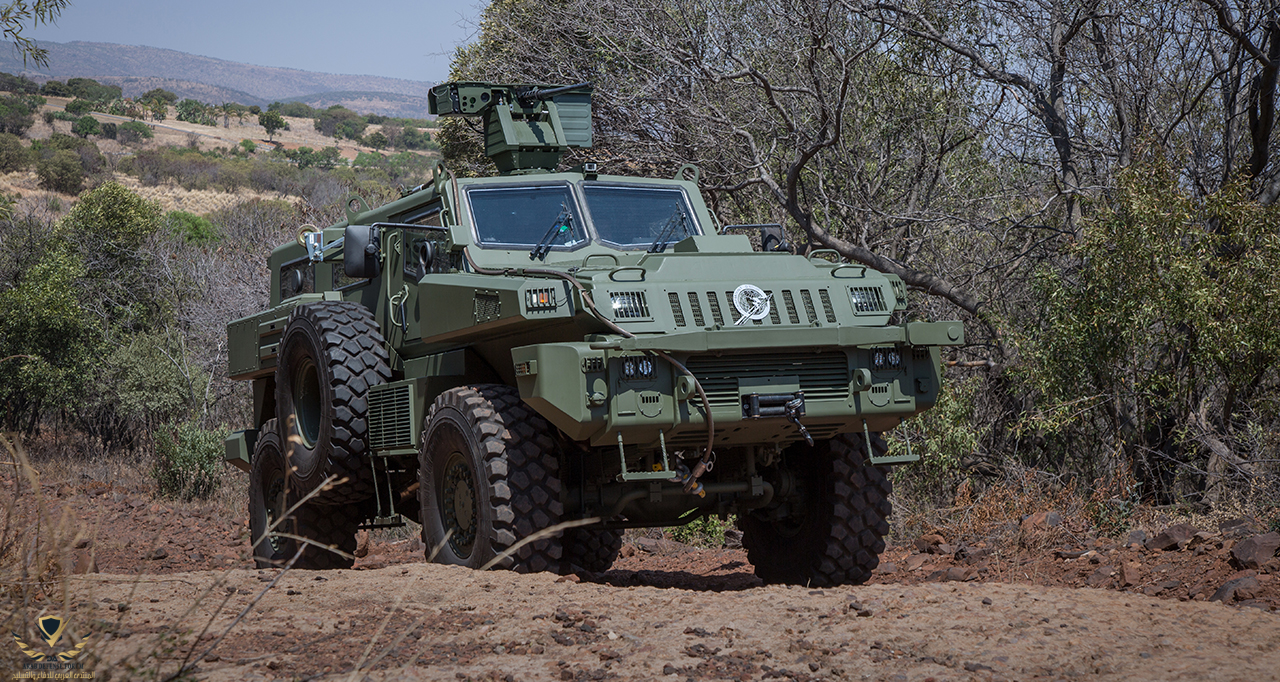

مشاهدة المرفق 116919

لتشتري نسختها Arlan من كازاخستان

مشاهدة المرفق 116920

مشاهدة المرفق 116918

In 2008, for the manufacturing and production of the Matador, the Paramount Group liaised with King Abdullah II of Jordan and the Design and Development Bureau (KADDB), Jordan’s primary governmental military institute for the possible development and manufacturing of defence systems.[11]
In 2009, a deal was sealed with the government of the Republic of Azerbaijan to produce Matadors

هذا ما حصل



[Nashab]

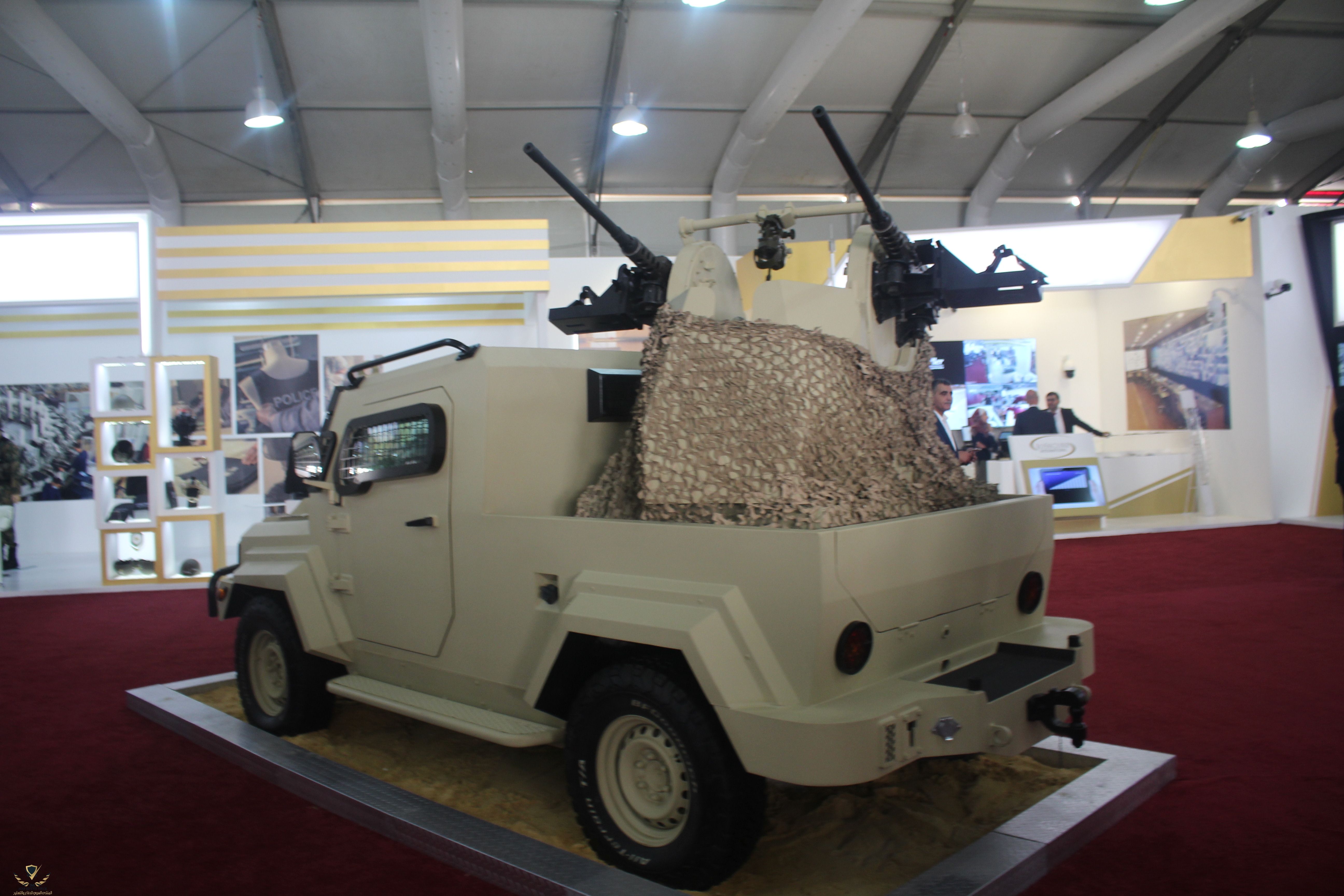

المركبة المدرعة المها 4*4

الية المها تم تصميمها للمهام القتالية و الدعم اللوجيستي و امن الحدود و المبنية على شاصي لاند كروزر 79 حيث تتميز بخفة الحركة و القدرة العالية على المناورة و النجاة ، بالاضافة الى امكانية استخدامها كآلية سيطرة و قيادة (مثل الوحش C-2) او اسعاف ، تعتبر الية امنة و مريحة لتناسب 8 افراد مجهزين تجهيزا كاملا و تم حمايتها بالمستوى B6 ضمن المعايير الباليستية .

المواصفات الفنية

الافراد : 2+6
الابعاد (طول*عرض*ارتفاع) : 5500*2100*2140 ملم
الوزن الاجمالي : 5000 كلغ
المحرك : ديزل 195 حصان
ناقل الحركة : يدوي 5 سرعات
الفراغ الارضي : 230 ملم
السرعة القصوى : 120 كم/ساعة
المدى الاقصى : 1000 كم
زاوية الانحدار : 60%
زاوية الميلان الجانبية : 30%
زاوية الاقتراب و المغادرة : 47 ، 27
التسليح : منصة تحكم عن بعد مزودة برشاش عيار 12.7 ملم .
ابراج متعددة الاحجام و الاسلحة و العيارات و التحكم


​



[Nashab]

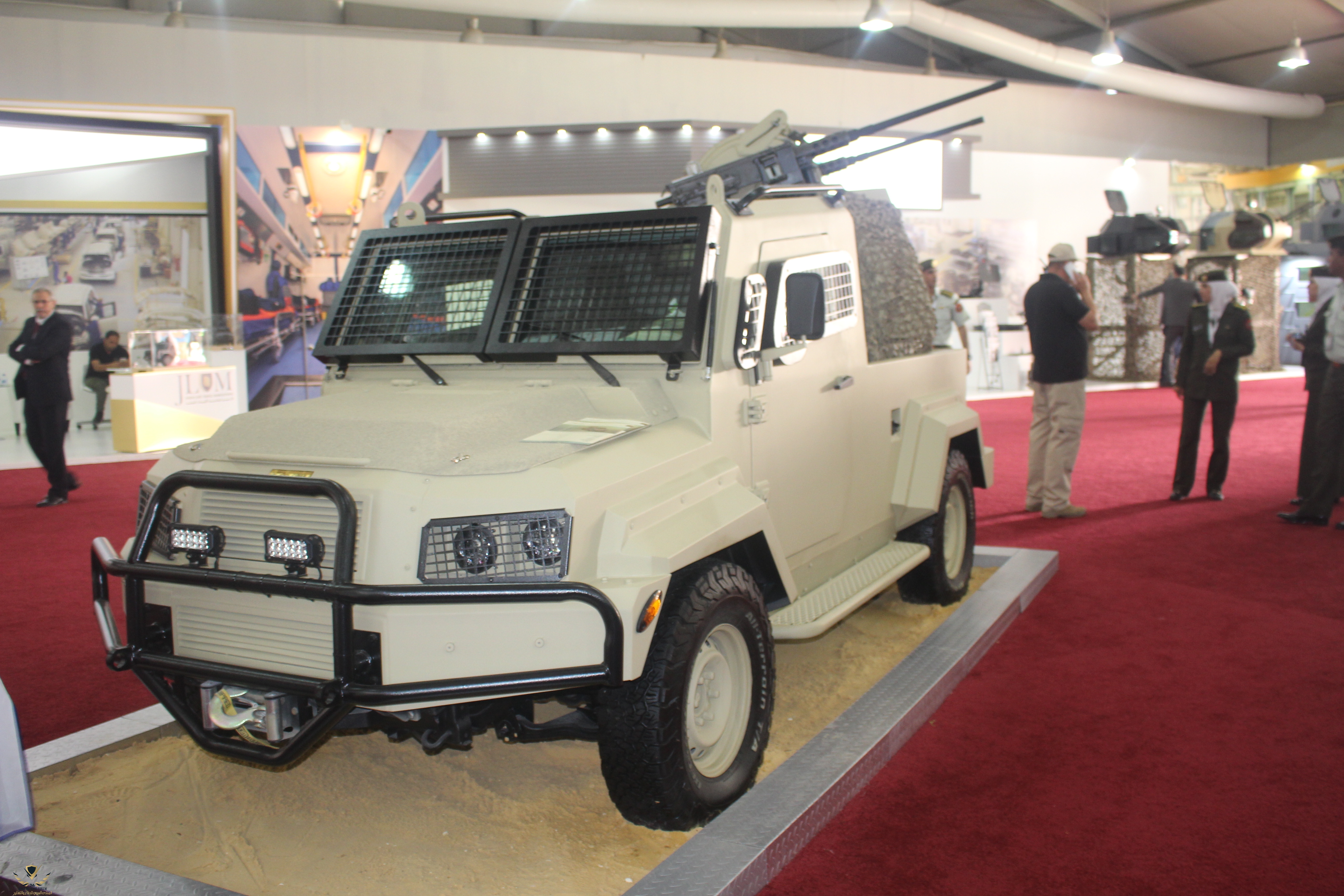

المركبة المدرعة الوشق-4 (الجيل الرابع)

يعتبر الجيل الرابع من الية الوشق المصفحة ضمن المعيار (B6) مثالية للجهات الامنية اضافة الى العمليات العسكرية الخاصة كونها توفر القدرة على التعامل مع مختلف انواع الطرق و التضاريس الصعبة . تم تسليح الالية ببرج محوري برشاش عيار 7.62 ملم . كما تتميز الالية بسهولتة الادامة من ناحية الكلفة و توفر قطع الغيار كونها بنيت على شاصي الية تويوتا هايلوكس . كما تاتي بنسخة شاحنة صغيرة مدرعة .

المواصفات العامة

الافراد : 2+4
الابعاد (الطول*العرض*الارتفاع) : 4645*2000*2020 ملم
الوزن الاجمالي : 4000 كلغ
المحرك : ديزل 147 حصان
ناقل الحركة : يدوي 6 سرعات
نظام التعليق • امامي : مستقل / • خلفي نظام ريش
الفراغ الارضي 240 ملم
السرعة القصوى 100 كم/ساعة
اقصى مدى : 600 كم
زاوية الانحدار : 60%
زاوية الميلان الجانبية : 30%
زاوية الاقتراب و المغادرة : 26 ، 30
التسليح : رشاش عيار 7.62 / ابراج متعددة
قاعدة العجلات : 2700 ملم
اجتياز الحواجز : 200 ملم
​



[Nashab]

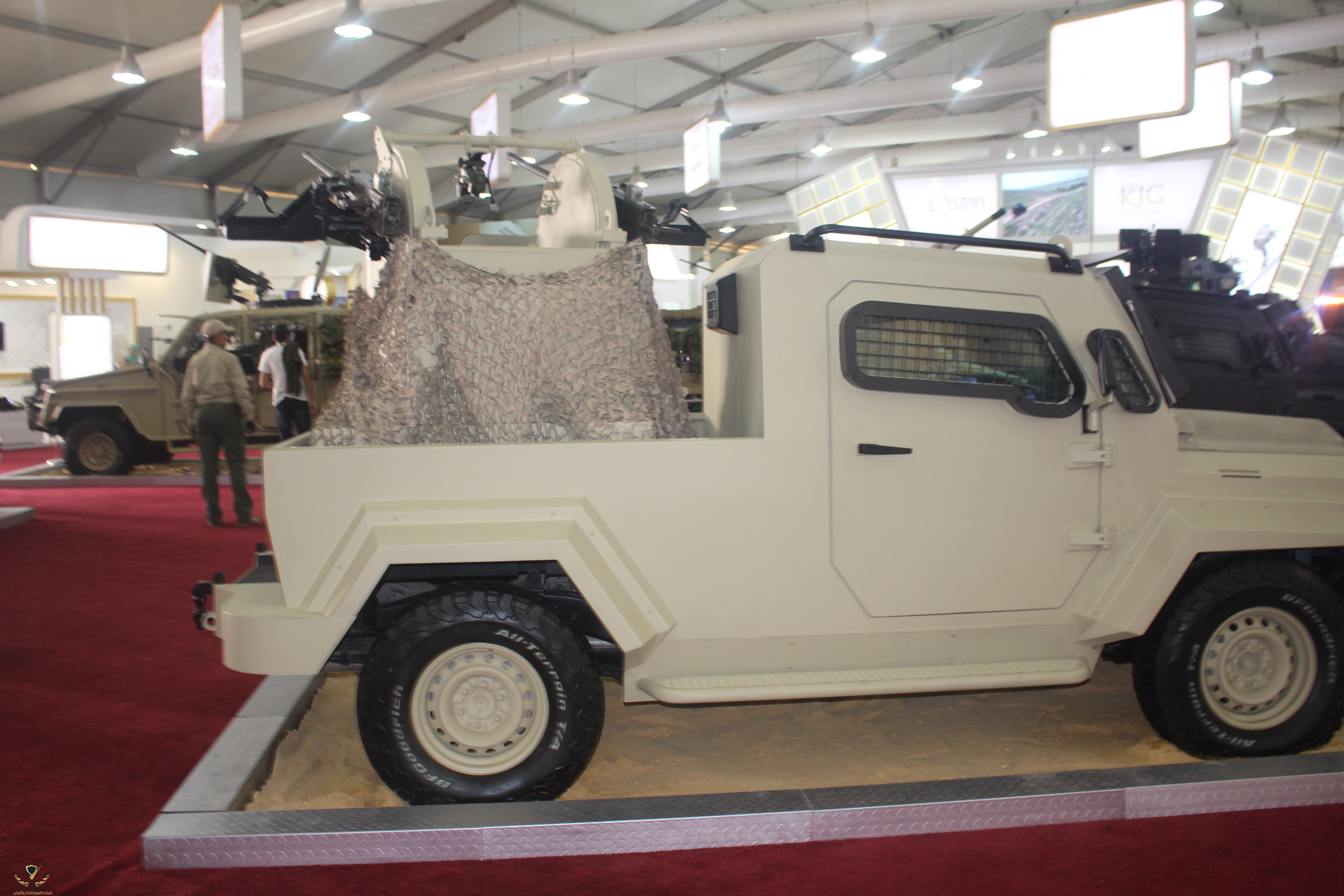

المركبة المدرعة الوشق-4 بيك اب

الوشق-بيك اب نسخة من الجيل الرابع لالية الوشق ، تم تصميمها لتكون الية شحن صغيرة مصفحة للمستوى B6 ذات قدرة عالية على المناورة و القيادة في المناطق للخطرة مع قوة نار عالية من خلال تسليحها برشاش ثنائي من عيار 12.7 ملم و كما تعتبر الية منافسة من حيث الادامة و قطع الغيار كونها مبنية على شاصي الية تويوتا هايلوكس

المواصفات العامة

الافراد : 2+4
الابعاد (الطول*العرض*الارتفاع) : 4645*2000*2020 ملم
الوزن الاجمالي : 4000 كلغ
المحرك : ديزل 147 حصان
ناقل الحركة : يدوي 6 سرعات
نظام التعليق • امامي : مستقل / • خلفي نظام ريش
الفراغ الارضي 240 ملم
السرعة القصوى 100 كم/ساعة
اقصى مدى : 600 كم
زاوية الانحدار : 60%
زاوية الميلان الجانبية : 30%
زاوية الاقتراب و المغادرة : 26 ، 30
التسليح : رشاش عيار 7.62 / ابراج متعددة
قاعدة العجلات : 2700 ملم
اجتياز الحواجز : 200 ملم ​



[Nashab]

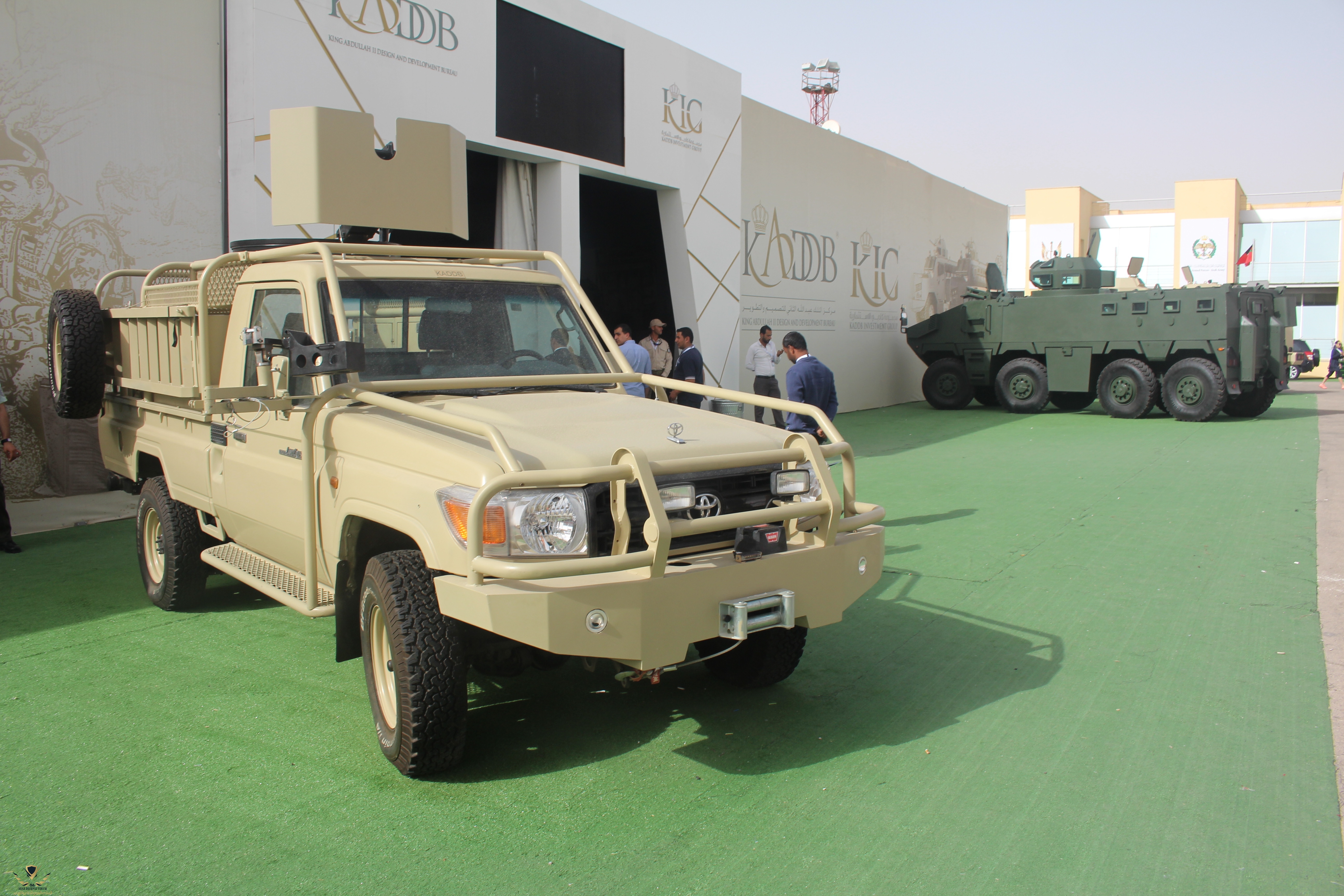

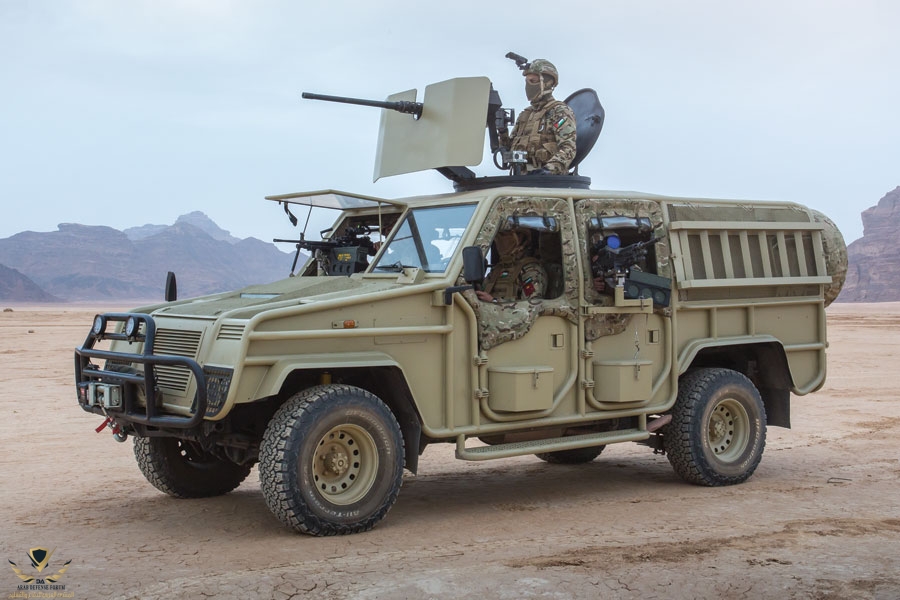

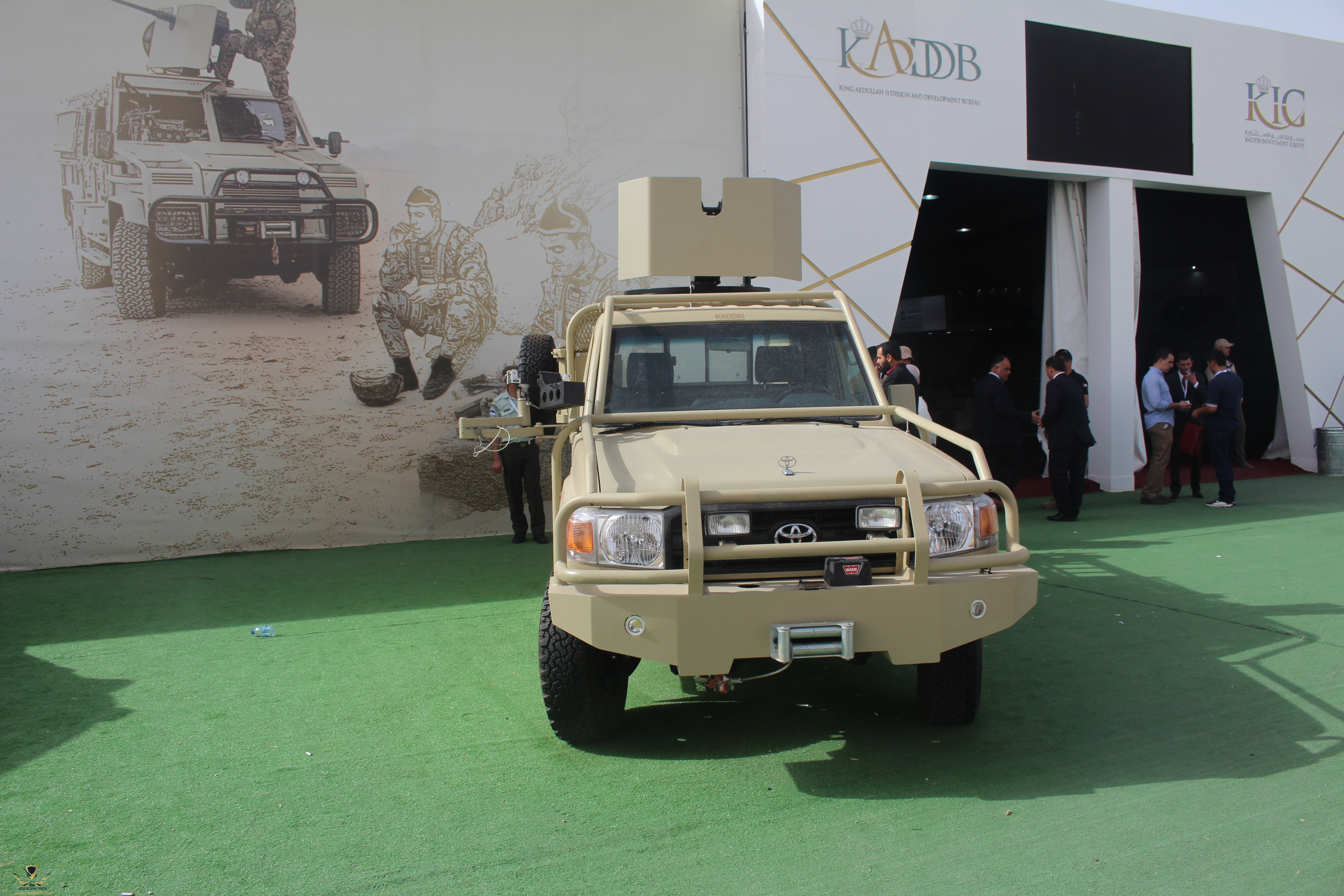

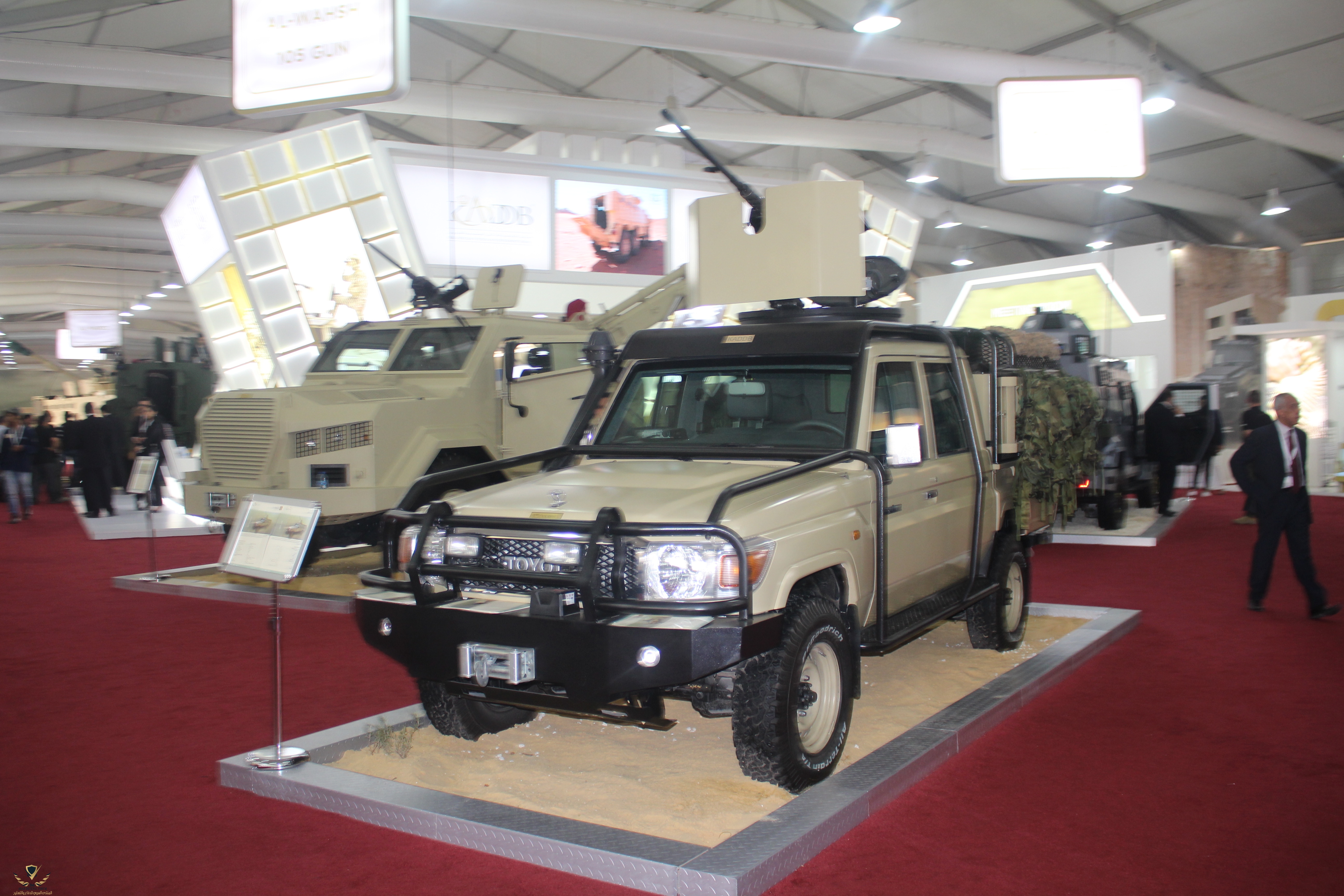

بيكاب الغزال المصفح

الغزال هي الية متعددة الاغراض تم تصميمها و بناءها على شاصي الية لاند كروزر 79 لتحقيق المتطلبات العسكرية العملياتية و التكتيكية للقيام بالمهام في البيئات المتقلبة ، و بهدف توفير اعلى مستويات الجودة من الامان لضمان سلامة الطاقم . تتميز بسرعتها على الانتقال بين المهام و لها قدرة عالية على الحركة لتكون الية استطلاع او الية هجمات خفيفة .

المواصفات العامة

الافراد : 1+3
الوزن الاجمالي : 4500 كلغ
المحرك : ديزل 195 حصان
ناقل الحركة : يدوي 5 سرعات
الفراغ الارضي 240 ملم
السرعة القصوى 120 كم/ساعة
اقصى مدى : 1000 كم
زاوية الانحدار : 60%
زاوية الميلان الجانبية : 30%
زاوية الاقتراب و المغادرة : 39 ، 32

التسليح :

مناصب رشاشة عدد 2 مع سلاح عيار 7.62 ملم و عيار 5.56 ملم
برج محوري مع رشاش عيار 12.7 ملم
درع الرامي مصفحة بمستوى B6
منافذ للرماية
امكانية تزويدها بابراج متعددة مدرعة

ونش : كهربائي​



[Nashab]

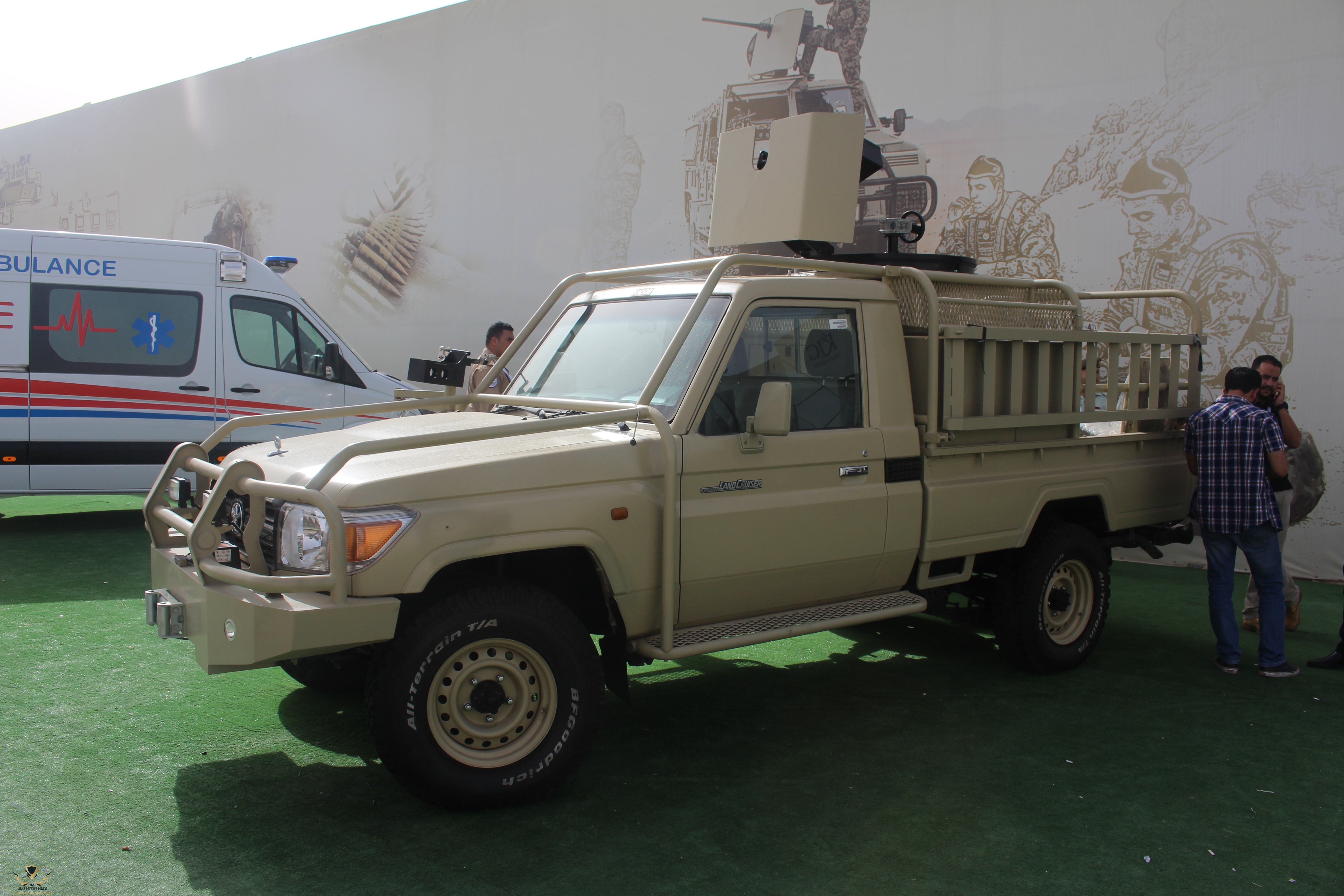

بيكاب الحارس

الحارس هي الية مثالية للمهام العملياتية و التعبوية حيث يمكن استخدامها كآلية دوريات و استطلاع او الية هجمات محدودة ، حيث اثبتت قدراتها العالية على الطرقات الوعرة ، و تتميز بقدرة عالية على المناورة ، تم تصميمها لتكون امنة و مريحة لنقل القوات .

المواصفات العامة


الابعاد (الطول*العرض*الارتفاع) : 5460*2100*2130 ملم
الوزن الاجمالي : 3200 كلغ
المحرك : ديزل 129 حصان
ناقل الحركة : يدوي 5 سرعات
الفراغ الارضي 220 ملم
السرعة القصوى 120 كم/ساعة
اقصى مدى : 600 كم
زاوية الانحدار : 60%
زاوية الميلان الجانبية : 30%
زاوية الاقتراب و المغادرة : 33 ، 24
التسليح : برج محوري مع رشاش عيار 12.7 ملم
درع الرامي مصفحة بمستوى B6
منافذ رماية
ونش : كهربائي
الرؤية الليلية : اضواء الاشعة تحت الحمراء و نظام تعتيم
​



[Nashab]

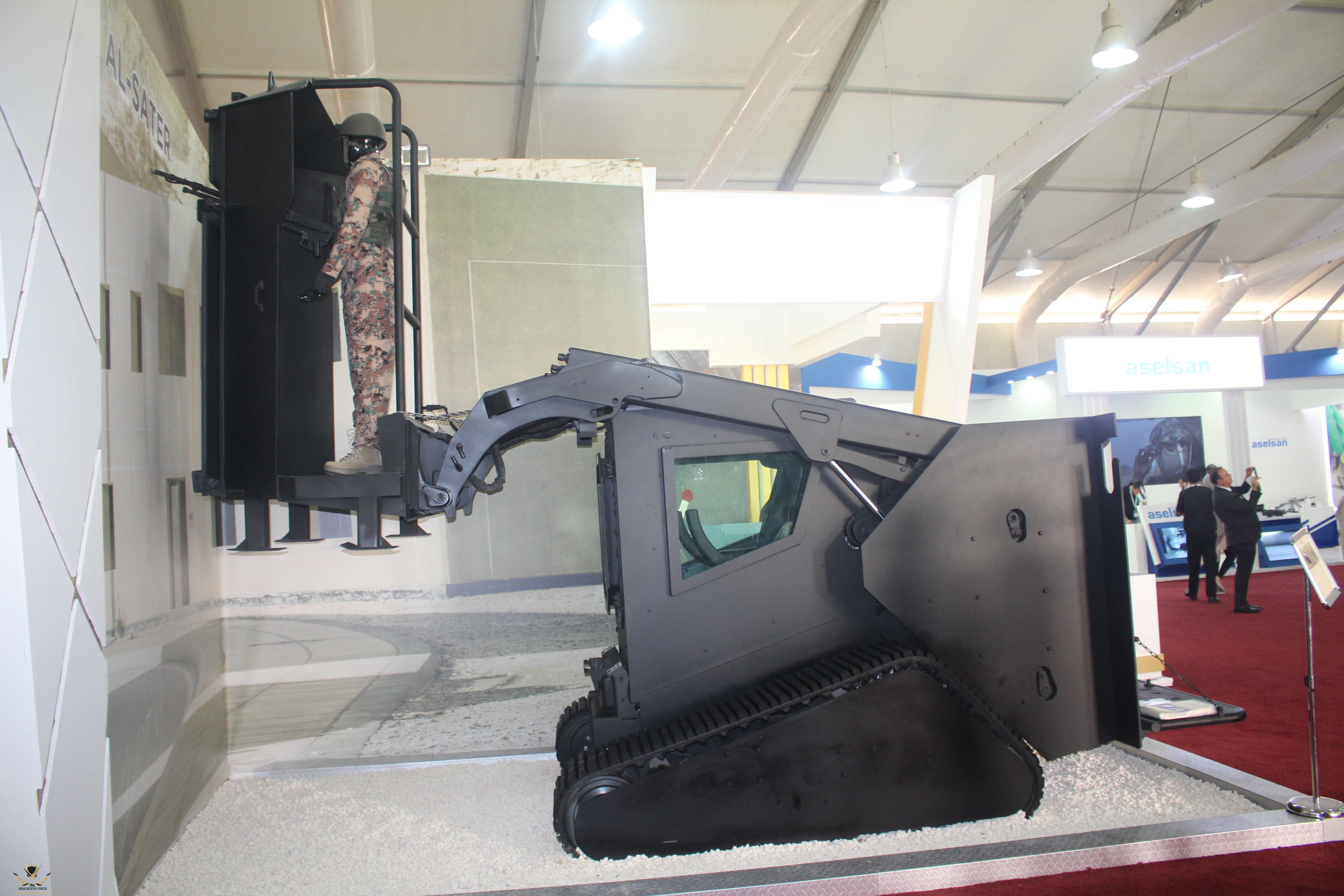

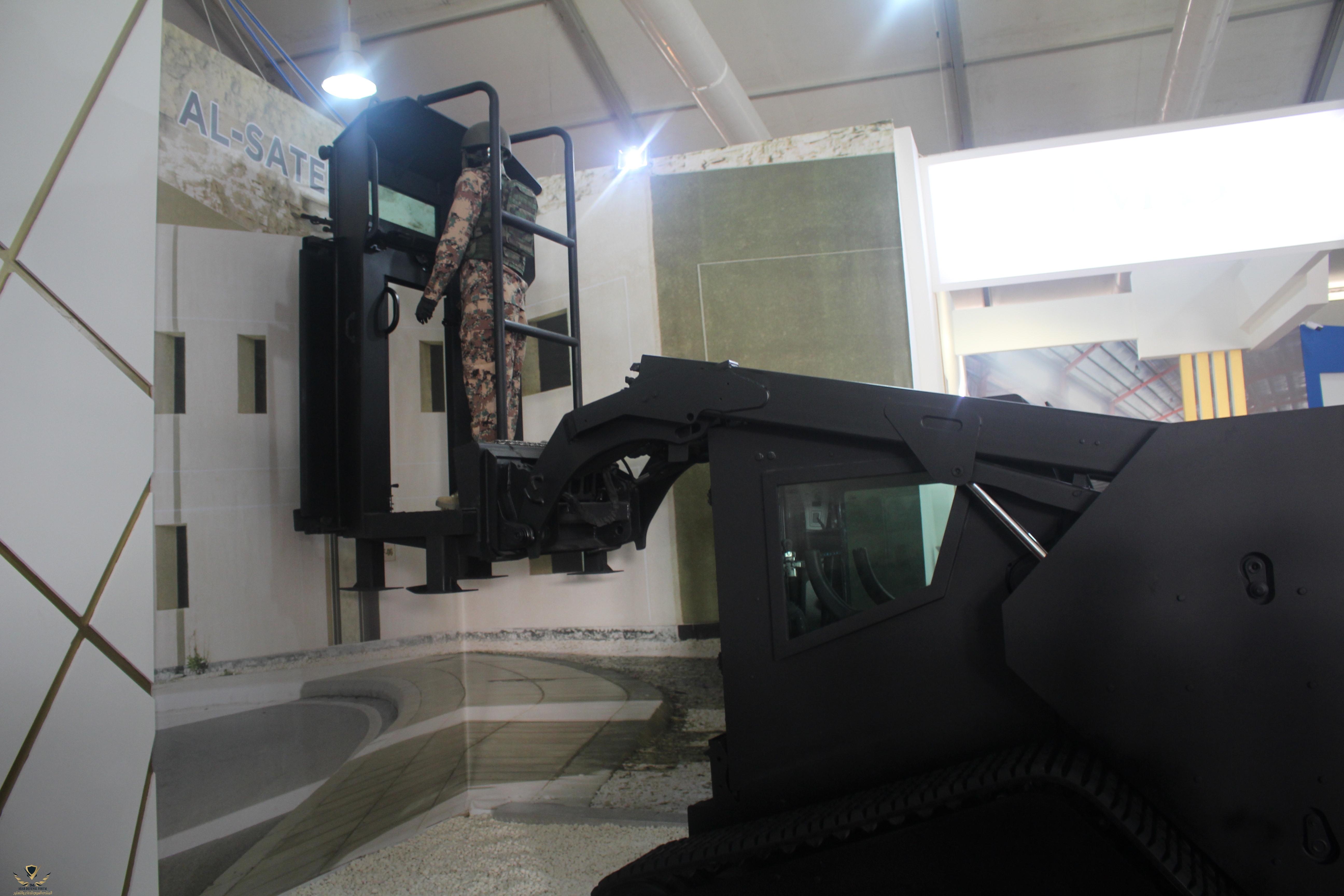

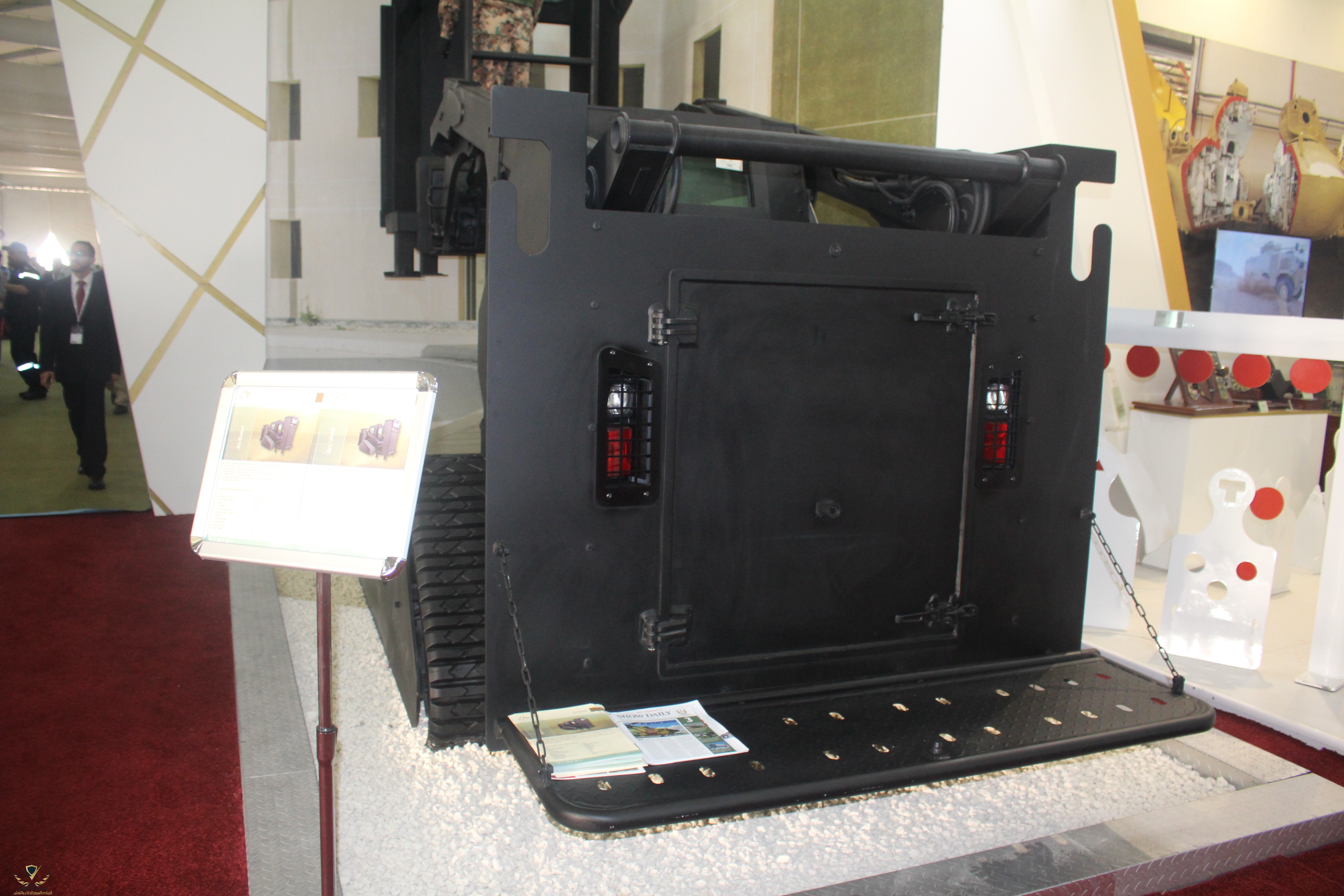

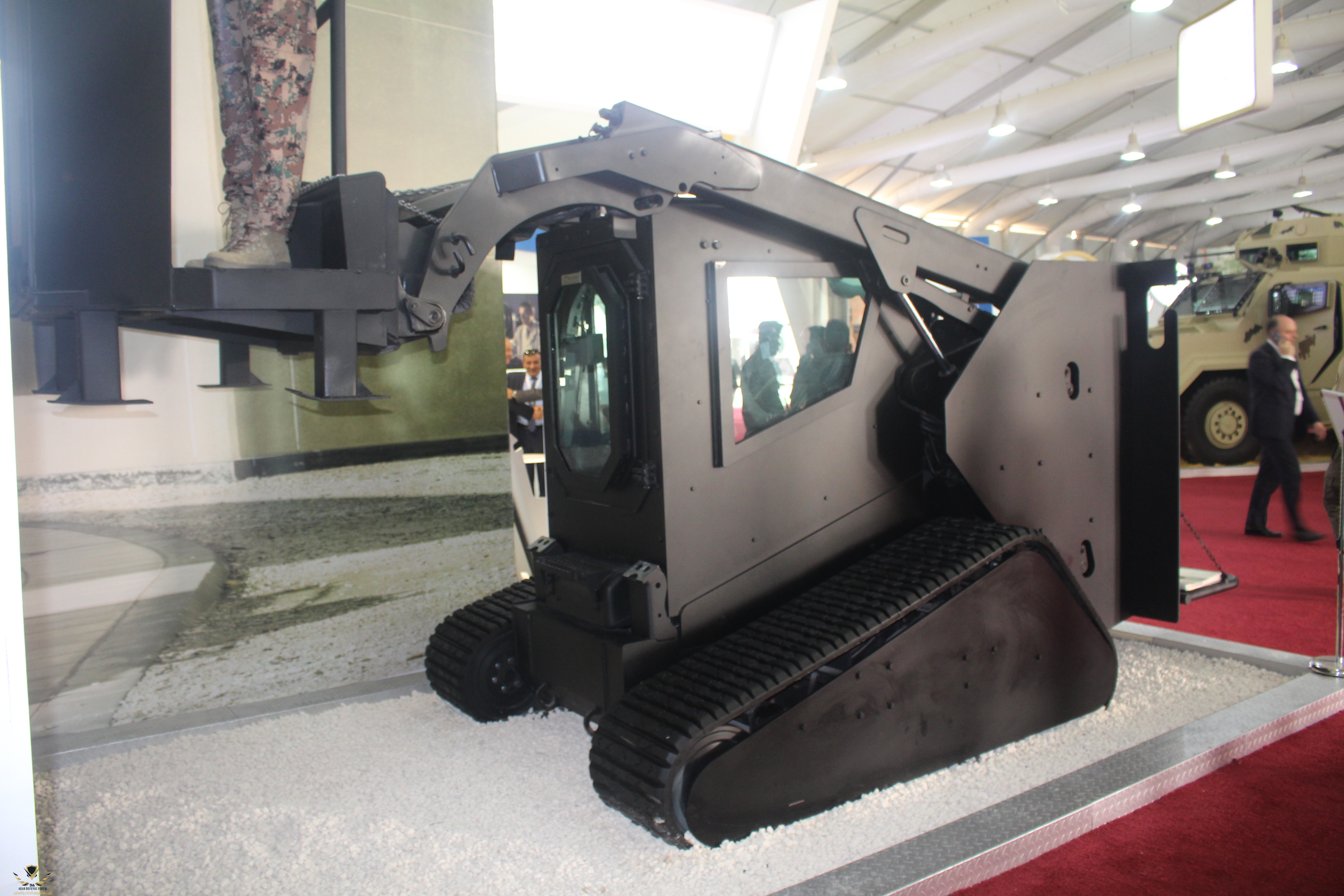

مجنزرة الساتر لاقتحامات القوات الخاصة

الساتر صمم و جهز ليقوم بمهام مشكوك بها مثل الهجمات و التهديدات المتطورة دون التعرض للخطر المباشر ، تم بنائه على شصي من نوع كاتربلر ، يستخدم لمتطلبات جهات تطبيق القانون .

الساتر درع محمول مصمم بوساطة مواد مدرعة ضمن معايير STANAG 4569 KE L2 .
ياتي الساتر بنسخة كهربائية لمهام خاصة و محددة و هو مبني على شصي كهربائي من نوع (20/Still RX60) .

المواصفات العامة

الافراد : 1+2
الابعاد (الطول*العرض*الارتفاع) : 4500*1990*2200 ملم
الوزن الاجمالي : 5500 كلغ
المحرك : ديزل 73 حصان
ناقل الحركة : اوتوماتيكي
الفراغ الارضي 220 ملم
السرعة القصوى 100 كم/ساعة
اقصى مدى : 12 كم
زاوية الانحدار : 60%
زاوية الميلان الجانبية : 30%
قطر الدوران : 2.2 م
ابعاد الدرع (طول*عرض*ارتفاع) : 1060*1570*2390 ملم
وزن الدرع : 750 كلغ​



[Nashab]

ننتقل الان لمنتجات مركز الملك عبد الله الثاني للتصميم و التطوير كادبي

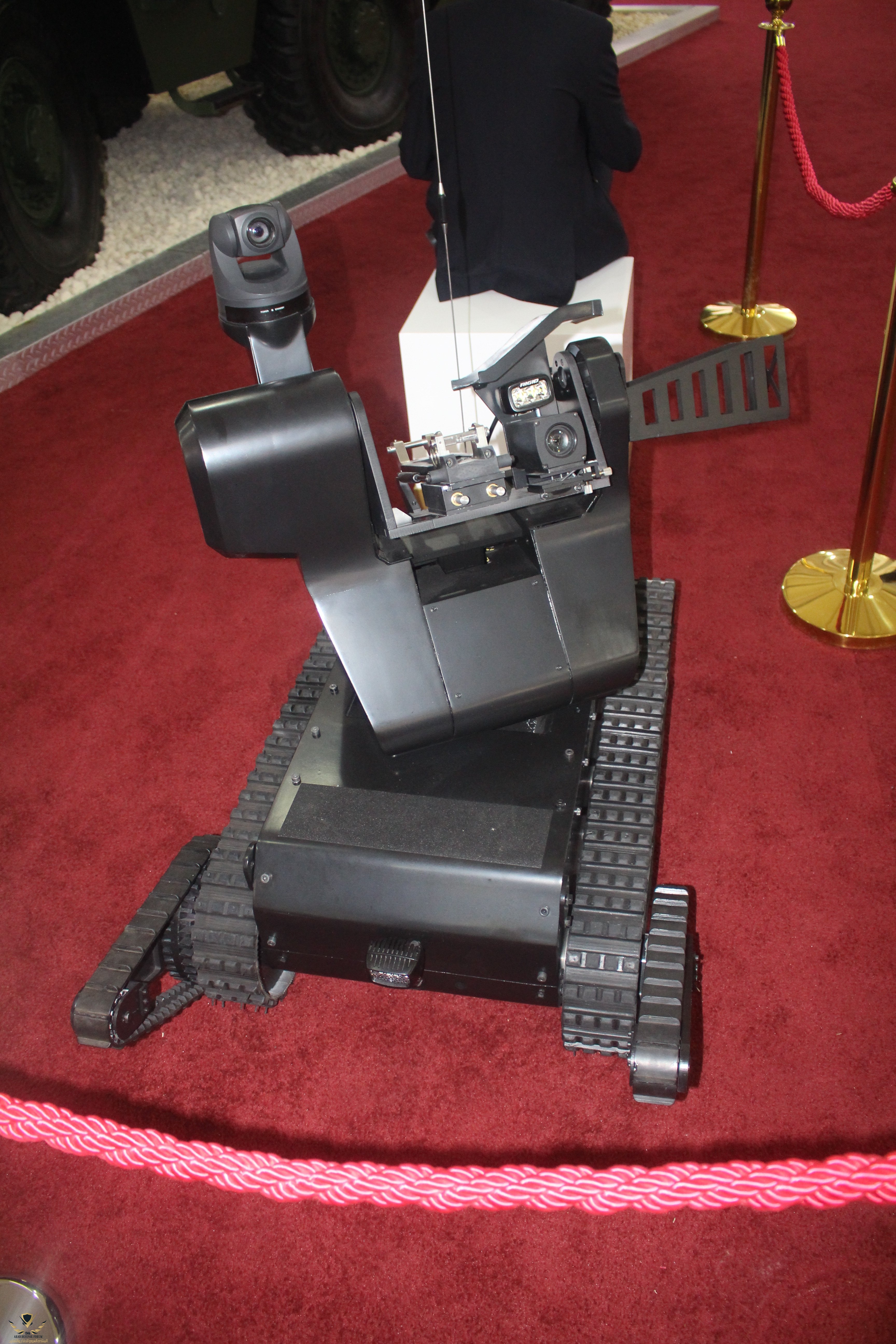

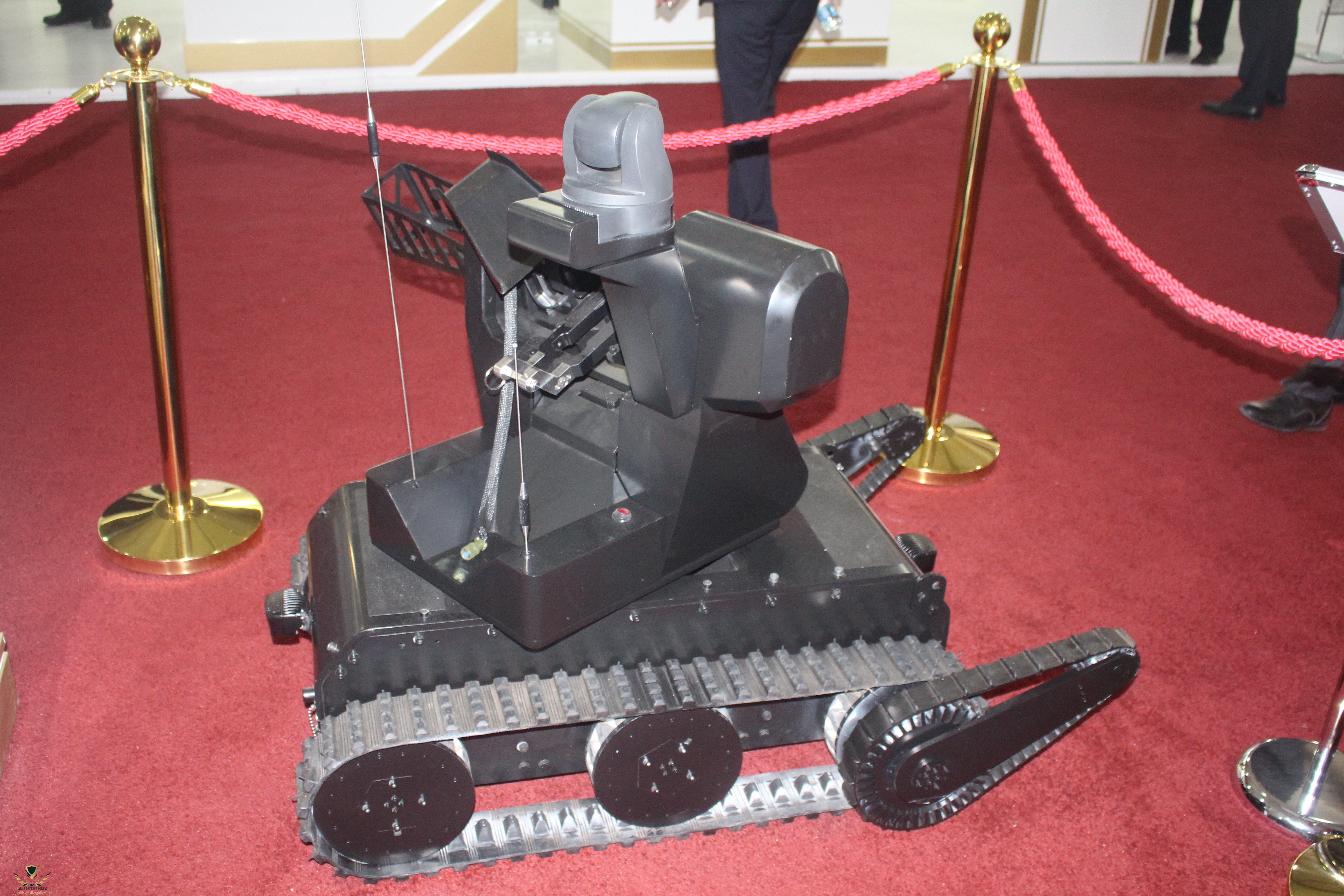

الآلية المسيرة المسلحة

الالية المسيرة المسلحة من كادبي هي عبارة عن الية مسيرة تحمل منصة سلاح يتم التحكم بها عن بعد . تم تصميم هذا المشروع توافقا مع متطلبات العمليات الامنية . تستخدم هذه الالية بشكل عام في العمليات الخطيرة التي تستدعي تدخلا غير بشري . النظام يتكون من الالية المسيرة و وحدة التحكم المحمولة و حقيبة الاتصالات . المنصة المسلحة تحمل رشاش M-240 الخفيف بعيار 7.62 ملم و بمدى رماية فعال 800 م ، علما بانه يمكن استبداله برشاش Minimi بعيار 5.56 ملم و بمدى رماية فعال من 600-800 م .

المواصفات العامة

قدرة الصعود : بزاوية 45 درجة .
ابعاد الالية (الطول*العرض*الارتفاع) : 1015*785*340 ملم
الوزن الاجمالي : 260 كلغ
المحرك : ديزل 147 حصان
السرعة القصوى : 10 كم/ساعة
مدة التشغيل : ساعة و نصف
مدى الاتصالات اللاسلكية : 3 كلم
مدى الاتصالات ال(Fiber Optics) : ٤٠٠ م

مدى الرماية لفعال للاسلحة :
FN-M240 عيار 7.62 ملم : 800 متر
FN-Minimi عيار 5.56 ملم : 600-800 متر

مدى الدوران الافقي : 180 درجة .
مدى الدوران العامودي : من -30 الى +45 درجة .

سعة الذخيرة : 200 رصاصة .
تقريب الكاميرا النهارية : x30 مرة .
وزن حقيبة الاتصالات : 5.5 كلغ .
وزن وحدة التحكم : 3.8 كلغ
​



[Nashab]

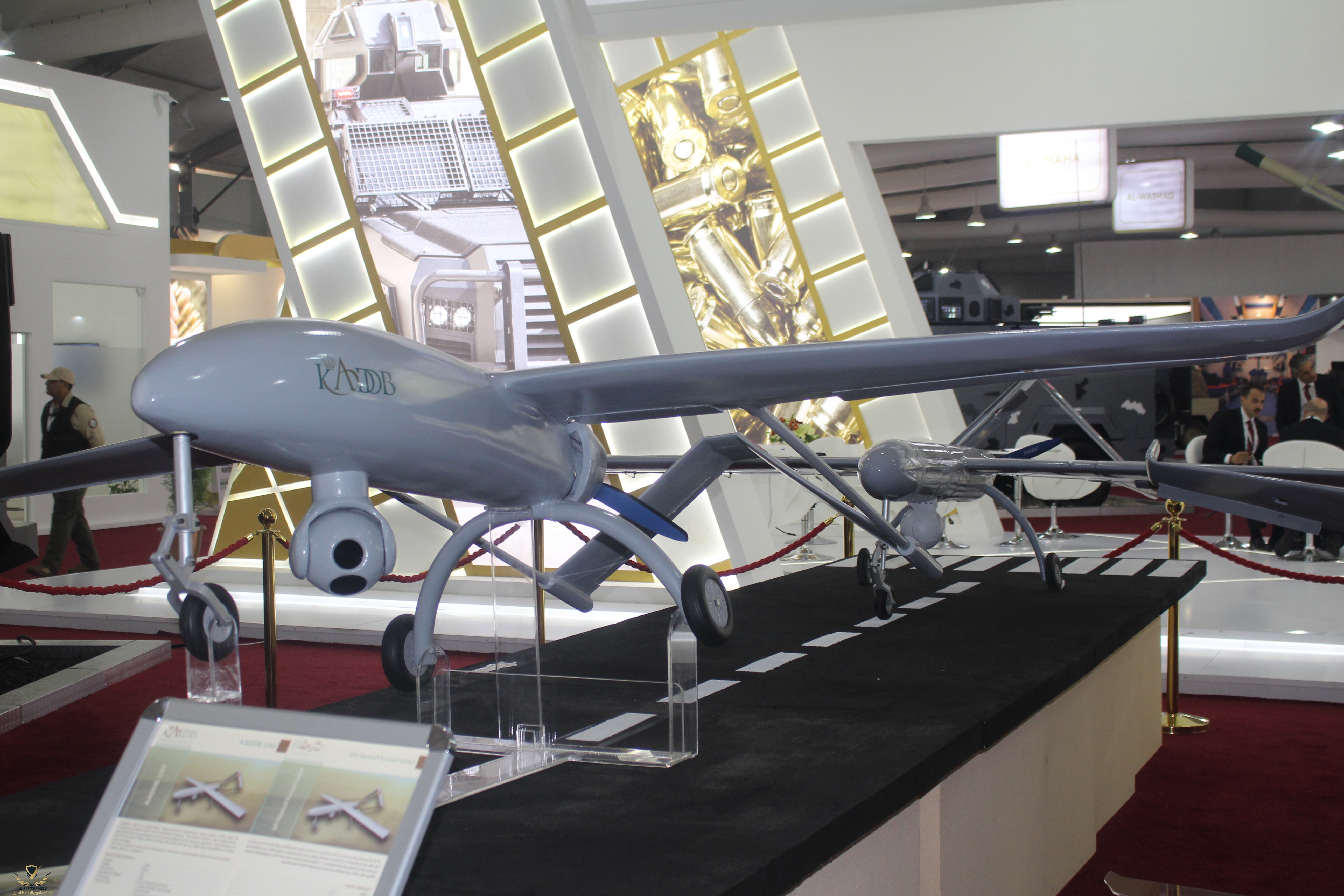

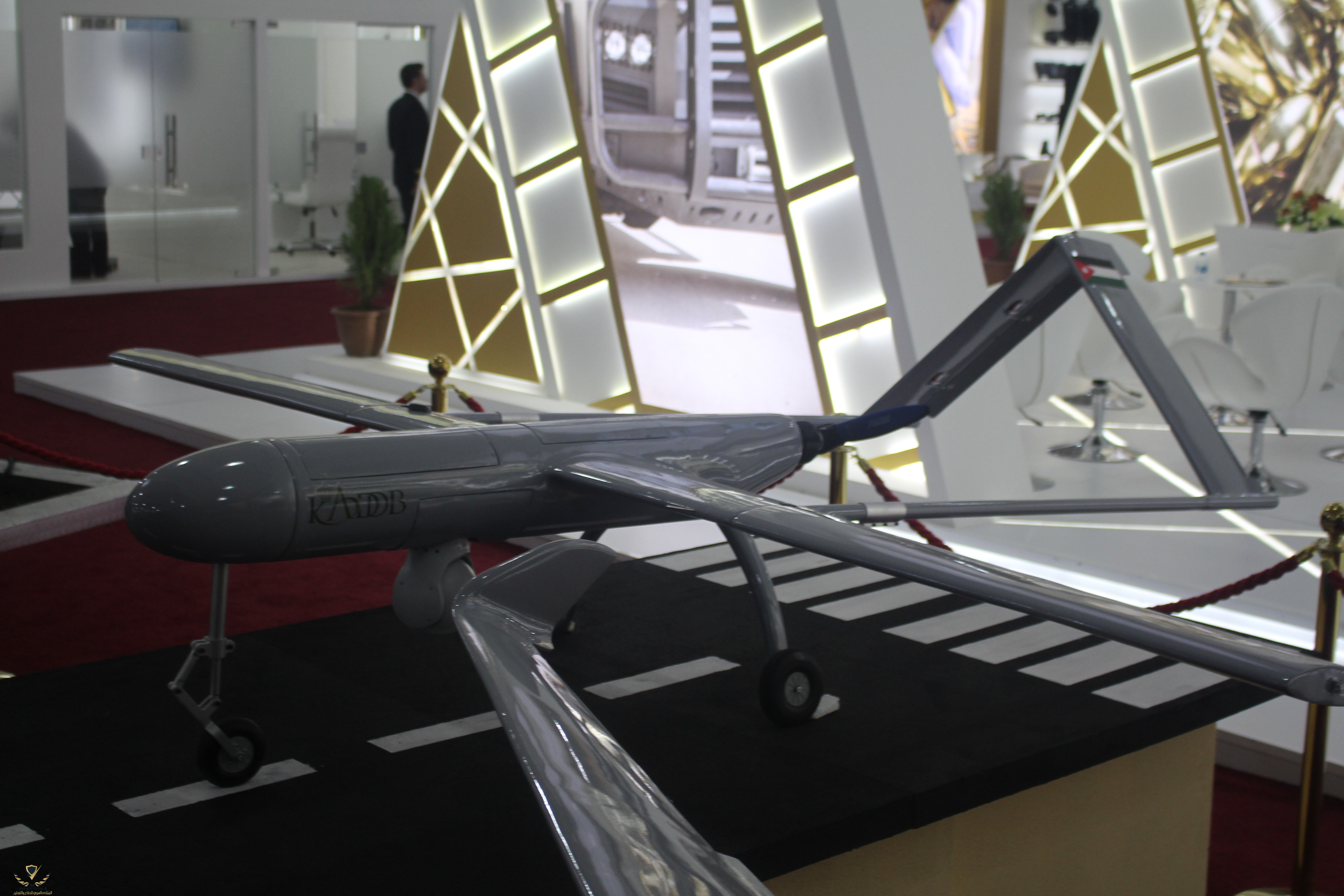

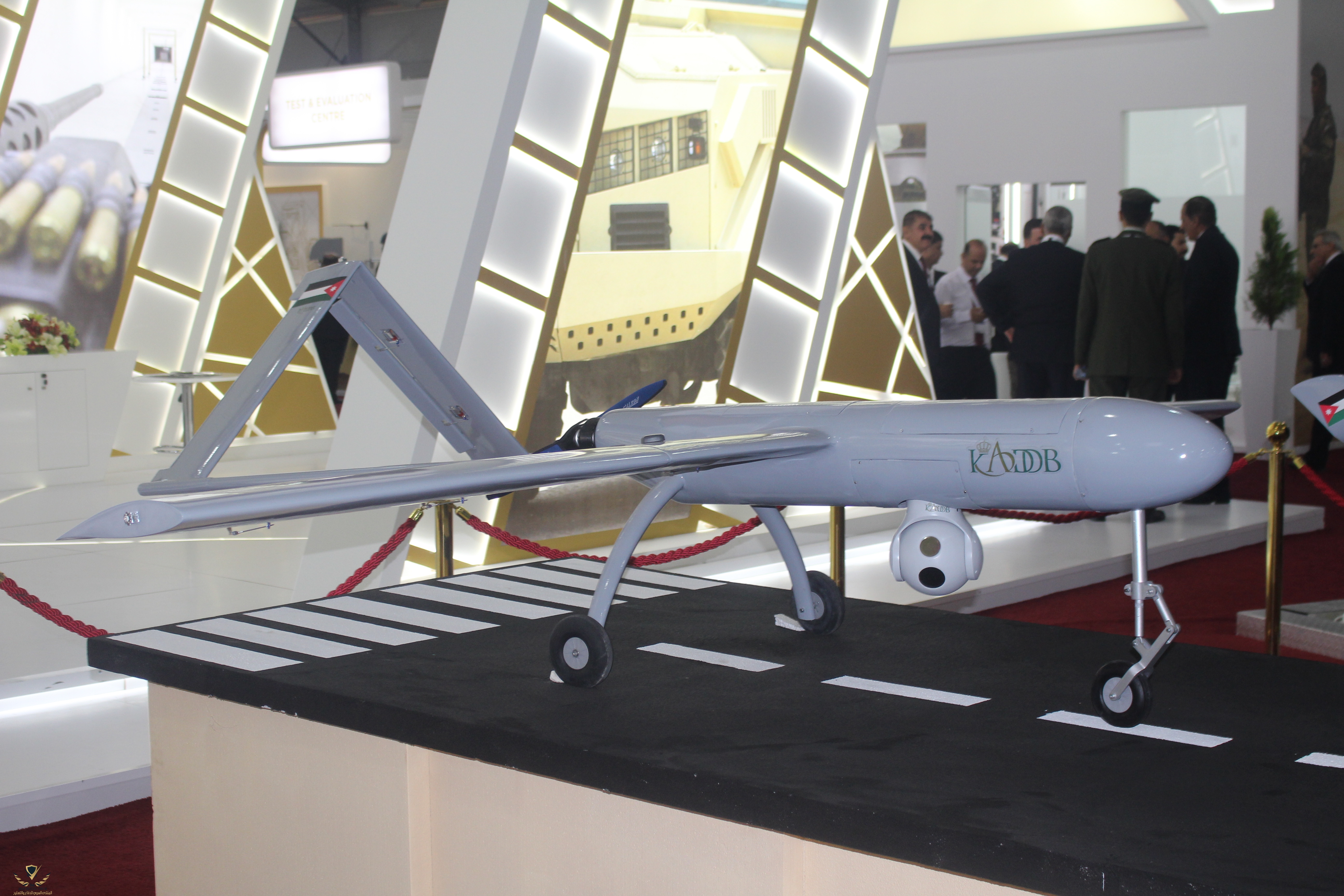

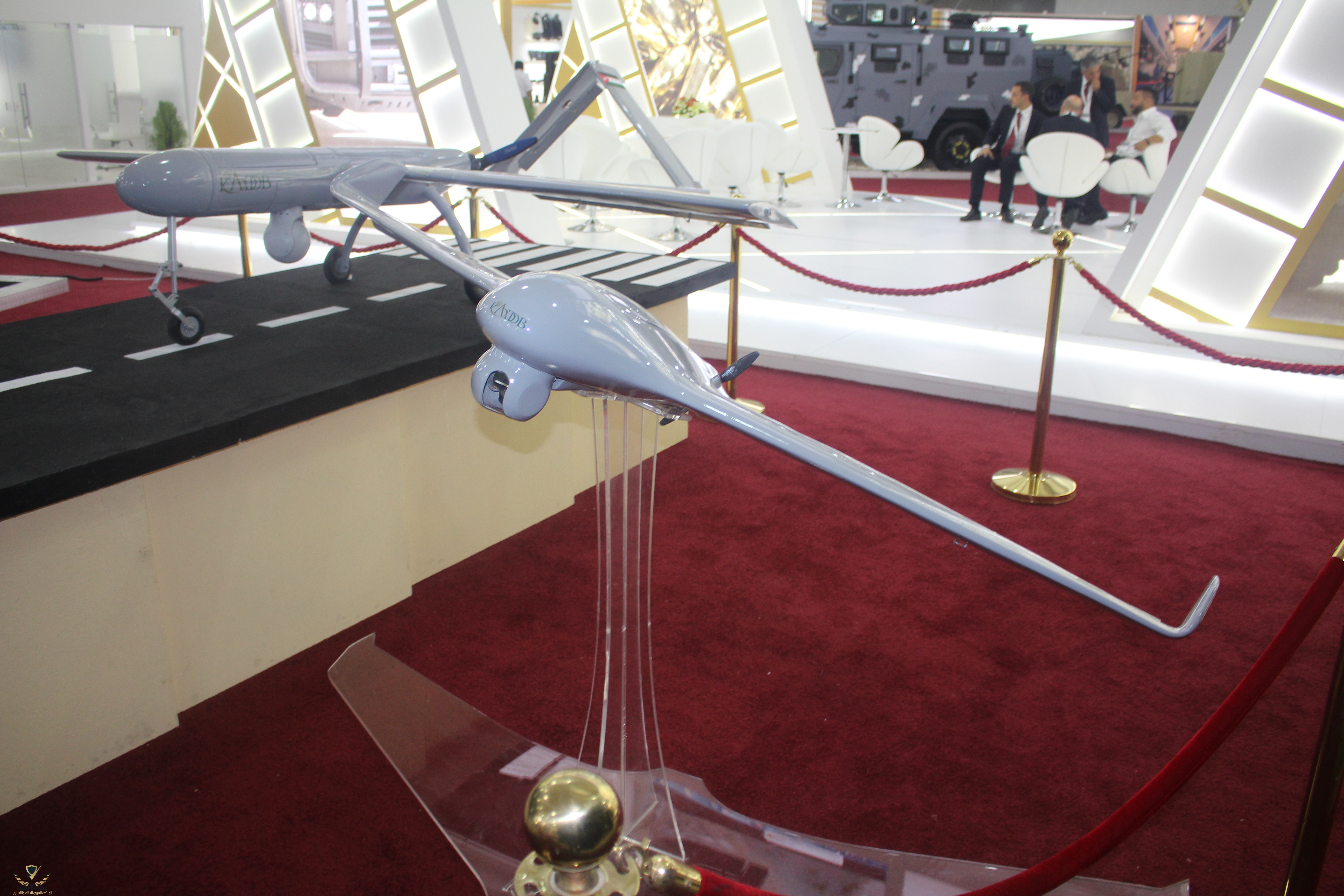

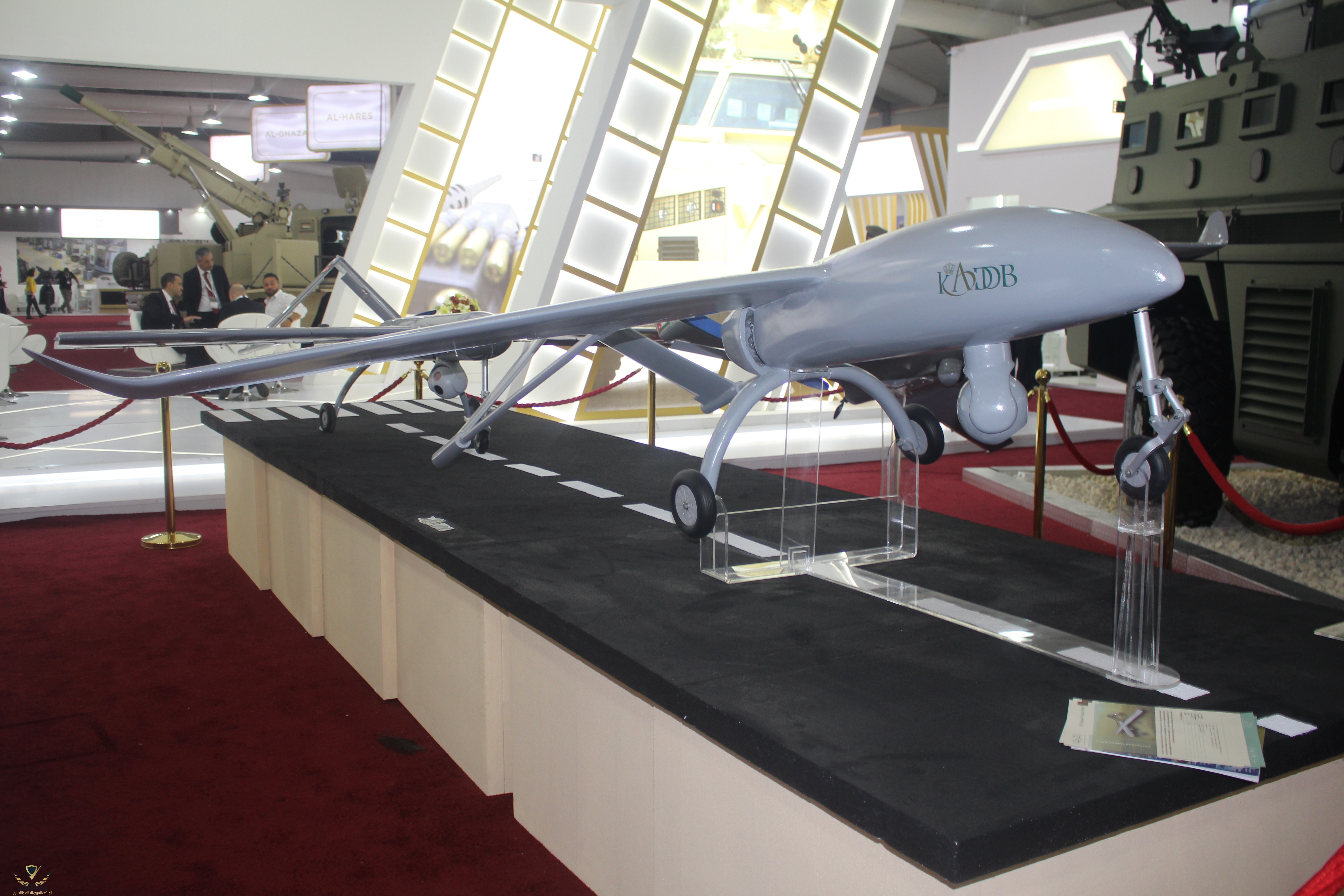

الطائرة المجنحة المسيرة ذاتيا

طائرة كادبي المسيرة بعيدة المدى ذات قدرة كبيرة على التحمل الطويل للطيران الذاتي ، و التي تستخدم في عمليات الاستطلاع و البحث و المراقبة ، حيث تاتي من خلال نظامين الاول بمحرك بنزين للطيران لمدة طويلة و الاخر بمحرك كهربائي من اجل ان صوت المحرك الكهربائي منخقذفض ، يمكن لها الطيران لمدة 40 دقيقة (للنظام الكهربائي) في الرحلة الواحدة و لمسافة 3 كلم ليلا و نهارا و توفر التغطية بالفيديو ، و تفيد طائرات بدون طيار في الكثير من الحالات و جميع البيانات الارضية الصعبة و خطرة .

المواصفات العامة

الطول : 2.6 م
الوزن : 25 كلغ
طول الجناح : 3 م
المدى التشغيلي : 3 كم
مدة الطيران : 40 دقيقة للنظام الكهربائي

نوع الحمولة

كاميرا متوازنة ثنائية المحور
ثنائية المجسمات
كاميرا نهارية ذات تقريب بصري 30 مرة و تقريب الكتروني 12 مرة
كاميرا ليلية قياس 640*512 غير مبردة ذات تقريب الكتروني 8 مرات
500 غرام حمولة المواد مثل الاسعافات الاولية او المتفجرات يتم القائها في مكان محدد


طائرة اخرى لم يتح المركز عنها تفاصيل

​
