ظهور العربة المدرعة "الجواد-3" الأردنية لدى القوات المسلحة البحرينية

Nashab

صقور الدفاع
إنضم
30 يناير 2017
المشاركات
16,896
التفاعل
50,507 531 14
الدولة
Jordan

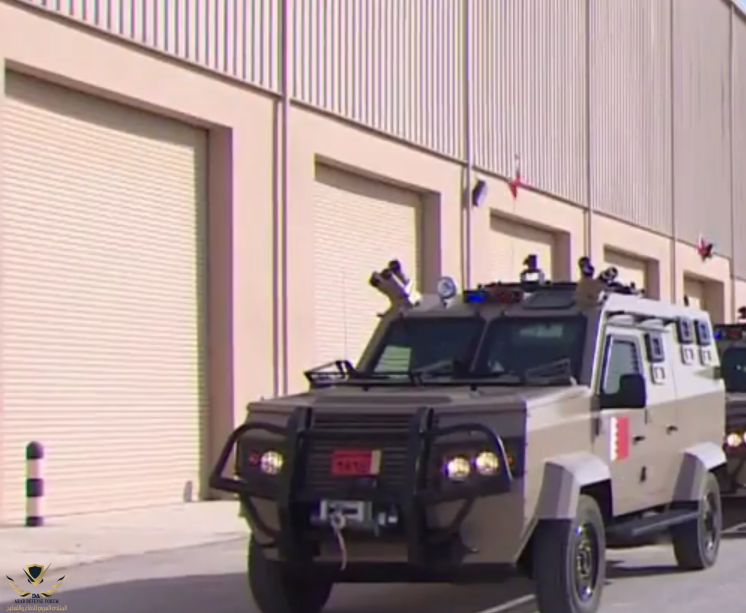

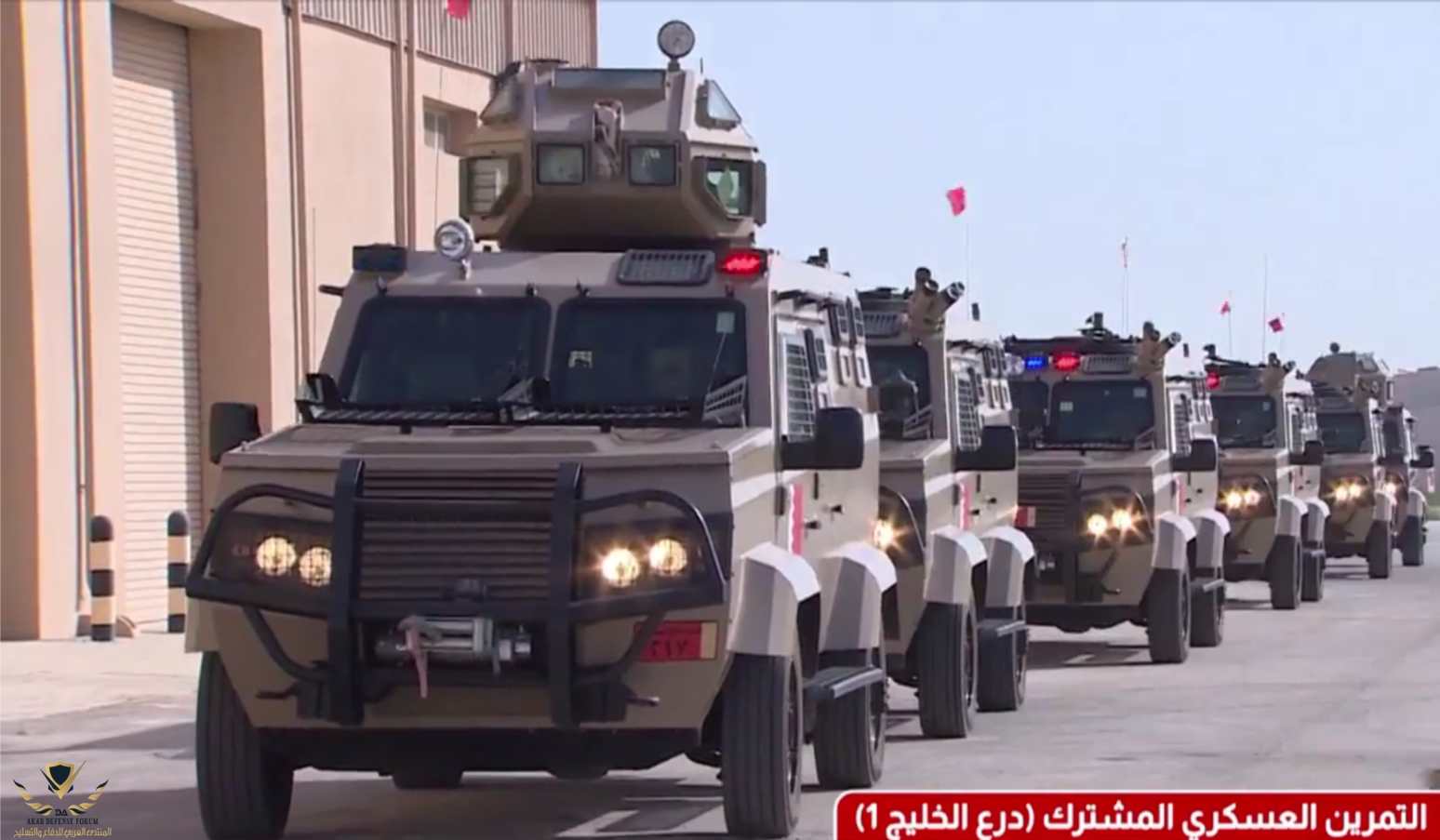

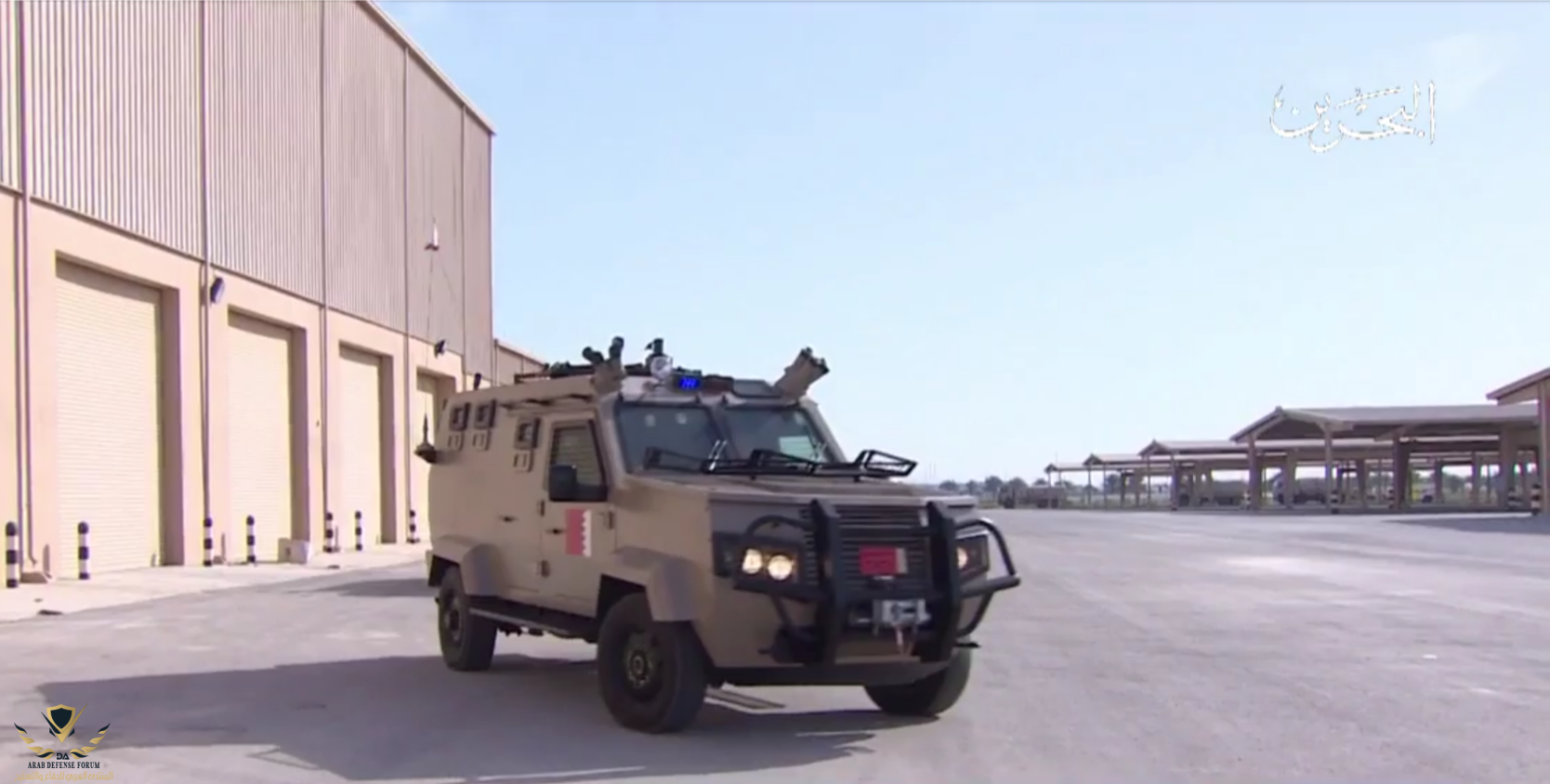

✔ ظهور مدرعات الجواد-3 الأردنية المصنعة في الشركة الأردنية لصناعة الآليات الخفيفة (JLVM) لدى القوات المسلحة البحرينية الشقيقة خلال مناورات #درع_الخليج_1

المدرعات صدرت قبل ذلك إلى : مصر ، و السلطة الفلسطينية

نقلا عن : https://www.facebook.com/الدفاع-الأردني-Jordanian-Defence-144683369532691/




النشامى دائما شغلهم نظيف و لا يصنعون إلا ما يستطيعون لإتقانه بحرفية كبيرة مثل ال RPG-32 أو النشاب



تحية لكم

كم اتمنى قيام شبكة تصنيع عربية كمرحلة أولى ثم إسلامية وهذا كفيل بمنتجات ذات جودة عالية وتكلفة معقولة جدا

×





آلية الجواد



مواصفات الآلية الأساسية تمكنها من اداء الأدوار التالية:
• ناقلة أفراد مدرعة.
• آلية مكافحة شغب.
• آلية مكافحة إرهاب واقتحام.
• آلية تحمل رشاش كهربائي او يدوي
• آلية امن داخلي
• آلية عمليات ومهام خاصة
• آلية طوارئ وإخلاء
• آلية قيادة وسيطرة مدرعة
• آلية حراسة في المطارات
• آلية استطلاع للمناطق النائية واستطلاع على الحدود والسيطرة على التهريب

تم بناء آلية الجواد على شاصي فورد (F-550) ذو المواصفات التالية:
- محرك ديزل:

• محرك ذو ثماني اسطوانات ديزل بسعة 6.7 لتر مع ناقل حركة ذو ست (6) سرعات
• تصل قدرة المحرك إلى 300 حصان على سرعة دوران 2800 دورة / دقيقة
• عزم المحرك (660Ft-lb @ 1,800 rpm)

- محرك بنزين:
• محرك ذو عشرة اسطوانات بنزين بسعة 6.8 لتر مع ناقل حركة ذو خمسة (5) سرعات
• تصل قدرة المحرك إلى 310 حصان على سرعة دوران 4250 دورة / دقيقة
• عزم المحرك (425Ft-lb @ 3250 rpm)

الكهرباء:
• بطاريتين 12 فولت مع محول تيار كهربائي الى 130 أمبير.
• مكيف هواء اضافي في المنطقة الخلفية.

الأبعاد والأوزان:
• الطول: 6300ملم
• العرض: 2200 ملم
• الارتفاع: 2400 ملم
• الوزن من غير الحمولة: 6000 كغم
• الحمولة: 1258كغم

مواصفات الآلية الأساسية:
• حماية ضد الرصاص من مستوى (B6) حسب تصنيفات (CEN) المعتمدة وتصفيح لأسفل الآلية ضد شظايا الألغام
• فتحة علوية لتثبيت برج رشاش يدوي
• تداخل نظام التصفيح عند فتحات الأبواب لتمنح التصفيح المثالي في هذه المناطق
• حماية مصفحة لمنطقة المحرك والأجنحة ومقدمة الآلية
• حماية مصفحة لخزان الوقود وحماية مصفحة لغطاء خزان الوقود
• فصالات أبواب ذات قدرة عالية لحمل الأبواب الجديدة المصفحة بعد زيادة الوزن
• نظام إطفاء أوتوماتيكي أو يدوي لمنطقة المحرك
• فتحات رماية لاستعمال الأسلحة من داخل الآلية
• أبواب واسعة لتسهيل الدخول والخروج من الآلية
• مزودة بنظام صوت وإضاءة

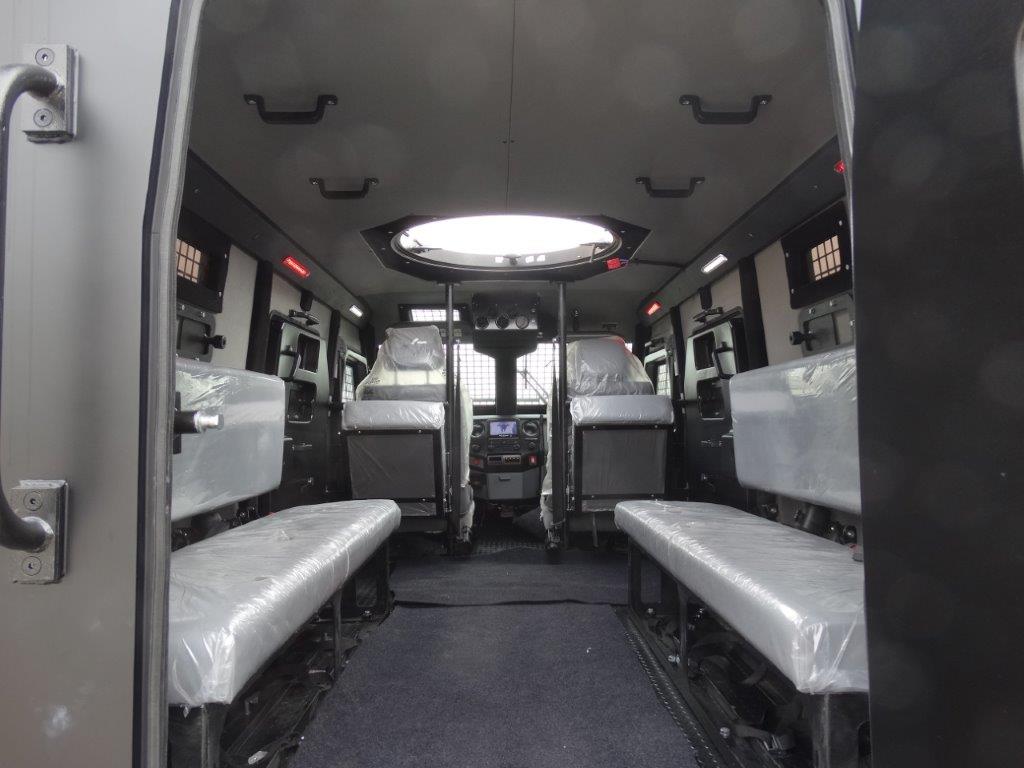

• تحمل عشرة أفراد بداخلها
• يوجد نظام تكييف إضافي غير الأصلي الموجود بالآلية
• يتم تركيب ونش سحب أمامي للآلية
• منصب رشاش حسب نوع السلاح المستخدم من العميل (اختياري)
• مجهزة بمواقع لتثبيت نظام سلالم الاقتحام (اختياري)
• مزودة بشبك حماية خارجي للزجاج المصفح في حالات الشغب (اختياري)
• يمكن إضافة فتحة أخرى على سقف الآلية في حال استخدام السلالم ليتم الخروج منها لعملية الاقتحام (اختياري)


نظام السلالم (اختياري):
يتم تطوير هذا النظام لآلية الجواد وبشكل مستمر لمجابهة المخاطر التي قد تطرأ، وتم اختيار المواد المستخدمة في بناء هذا النظام بعناية من أجل الحصول على المتانة والشكل الأمثل والوزن الخفيف مما يسهل حمل الآلية في المهمات المحتملة على الطائرات والسفن والمباني والمهمات التكتيكية الأخرى، حيث يبدأ ارتفاع السلم من 2.80م إلى 7.5م تقريباً، واقصى حمل للنظام في حالة الاقتحام (8) أفراد، أي عدد أفراد المهمة أو الواجب المنوي تنفيذه.


















.

من تطور الي تطور للأردن الحبيبة ومزيد من التعاون بين الأشقاء لكن متي تم تصديرها الي مصر ؟! وهل هناك صور لها؟

×





آلية الجواد



مواصفات الآلية الأساسية تمكنها من اداء الأدوار التالية:
• ناقلة أفراد مدرعة.
• آلية مكافحة شغب.
• آلية مكافحة إرهاب واقتحام.
• آلية تحمل رشاش كهربائي او يدوي
• آلية امن داخلي
• آلية عمليات ومهام خاصة
• آلية طوارئ وإخلاء
• آلية قيادة وسيطرة مدرعة
• آلية حراسة في المطارات
• آلية استطلاع للمناطق النائية واستطلاع على الحدود والسيطرة على التهريب

تم بناء آلية الجواد على شاصي فورد (F-550) ذو المواصفات التالية:
- محرك ديزل:

• محرك ذو ثماني اسطوانات ديزل بسعة 6.7 لتر مع ناقل حركة ذو ست (6) سرعات
• تصل قدرة المحرك إلى 300 حصان على سرعة دوران 2800 دورة / دقيقة
• عزم المحرك (660Ft-lb @ 1,800 rpm)

- محرك بنزين:
• محرك ذو عشرة اسطوانات بنزين بسعة 6.8 لتر مع ناقل حركة ذو خمسة (5) سرعات
• تصل قدرة المحرك إلى 310 حصان على سرعة دوران 4250 دورة / دقيقة
• عزم المحرك (425Ft-lb @ 3250 rpm)

الكهرباء:
• بطاريتين 12 فولت مع محول تيار كهربائي الى 130 أمبير.
• مكيف هواء اضافي في المنطقة الخلفية.

الأبعاد والأوزان:
• الطول: 6300ملم
• العرض: 2200 ملم
• الارتفاع: 2400 ملم
• الوزن من غير الحمولة: 6000 كغم
• الحمولة: 1258كغم

مواصفات الآلية الأساسية:
• حماية ضد الرصاص من مستوى (B6) حسب تصنيفات (CEN) المعتمدة وتصفيح لأسفل الآلية ضد شظايا الألغام
• فتحة علوية لتثبيت برج رشاش يدوي
• تداخل نظام التصفيح عند فتحات الأبواب لتمنح التصفيح المثالي في هذه المناطق
• حماية مصفحة لمنطقة المحرك والأجنحة ومقدمة الآلية
• حماية مصفحة لخزان الوقود وحماية مصفحة لغطاء خزان الوقود
• فصالات أبواب ذات قدرة عالية لحمل الأبواب الجديدة المصفحة بعد زيادة الوزن
• نظام إطفاء أوتوماتيكي أو يدوي لمنطقة المحرك
• فتحات رماية لاستعمال الأسلحة من داخل الآلية
• أبواب واسعة لتسهيل الدخول والخروج من الآلية
• مزودة بنظام صوت وإضاءة
• تحمل عشرة أفراد بداخلها
• يوجد نظام تكييف إضافي غير الأصلي الموجود بالآلية
• يتم تركيب ونش سحب أمامي للآلية
• منصب رشاش حسب نوع السلاح المستخدم من العميل (اختياري)
• مجهزة بمواقع لتثبيت نظام سلالم الاقتحام (اختياري)
• مزودة بشبك حماية خارجي للزجاج المصفح في حالات الشغب (اختياري)
• يمكن إضافة فتحة أخرى على سقف الآلية في حال استخدام السلالم ليتم الخروج منها لعملية الاقتحام (اختياري)


نظام السلالم (اختياري):
يتم تطوير هذا النظام لآلية الجواد وبشكل مستمر لمجابهة المخاطر التي قد تطرأ، وتم اختيار المواد المستخدمة في بناء هذا النظام بعناية من أجل الحصول على المتانة والشكل الأمثل والوزن الخفيف مما يسهل حمل الآلية في المهمات المحتملة على الطائرات والسفن والمباني والمهمات التكتيكية الأخرى، حيث يبدأ ارتفاع السلم من 2.80م إلى 7.5م تقريباً، واقصى حمل للنظام في حالة الاقتحام (8) أفراد، أي عدد أفراد المهمة أو الواجب المنوي تنفيذه.


















.

شكرا لك اخي على المعلومات ،، هناك عدة اجيال من الجواد

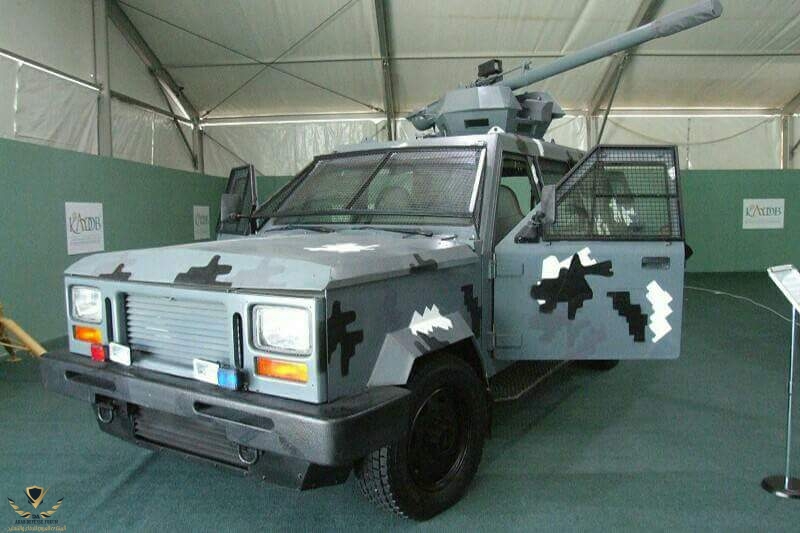

الجيل الاول من الجواد ،،،، و صدر الى سلطنة عمان ،، و خرج من الخدمة في الاردن و عمان

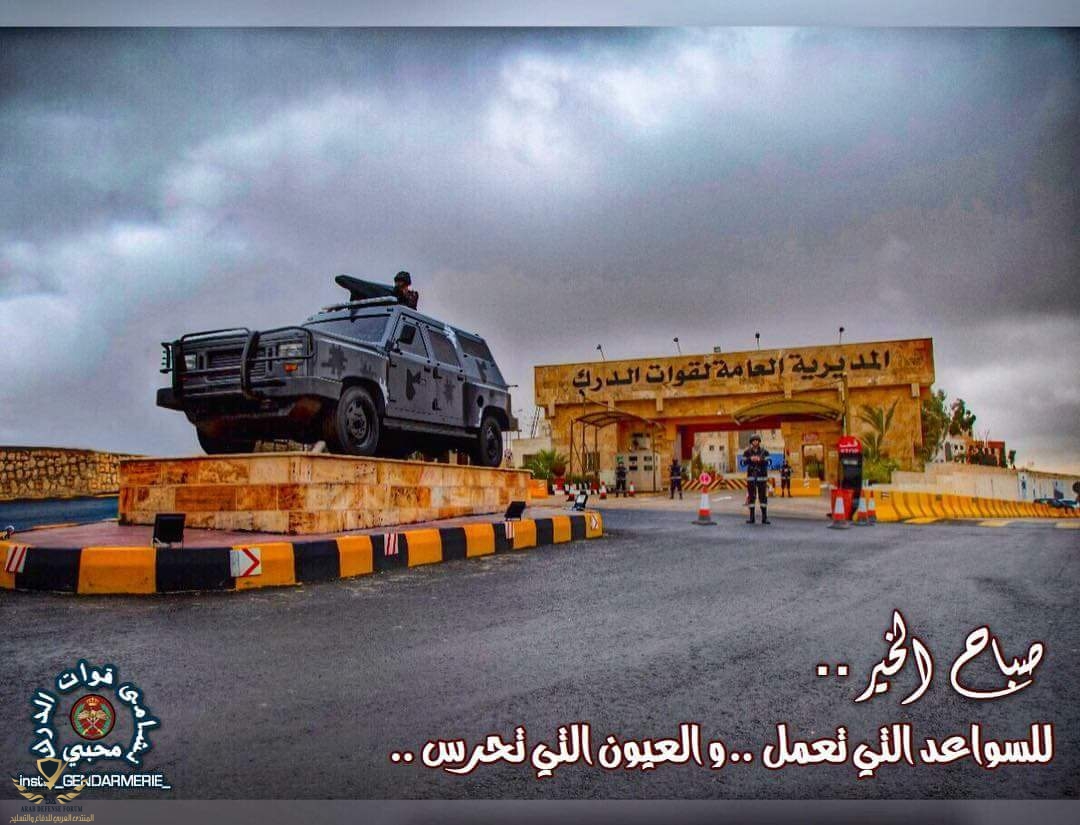

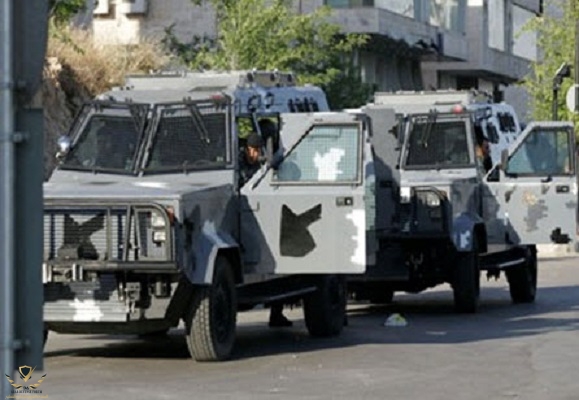

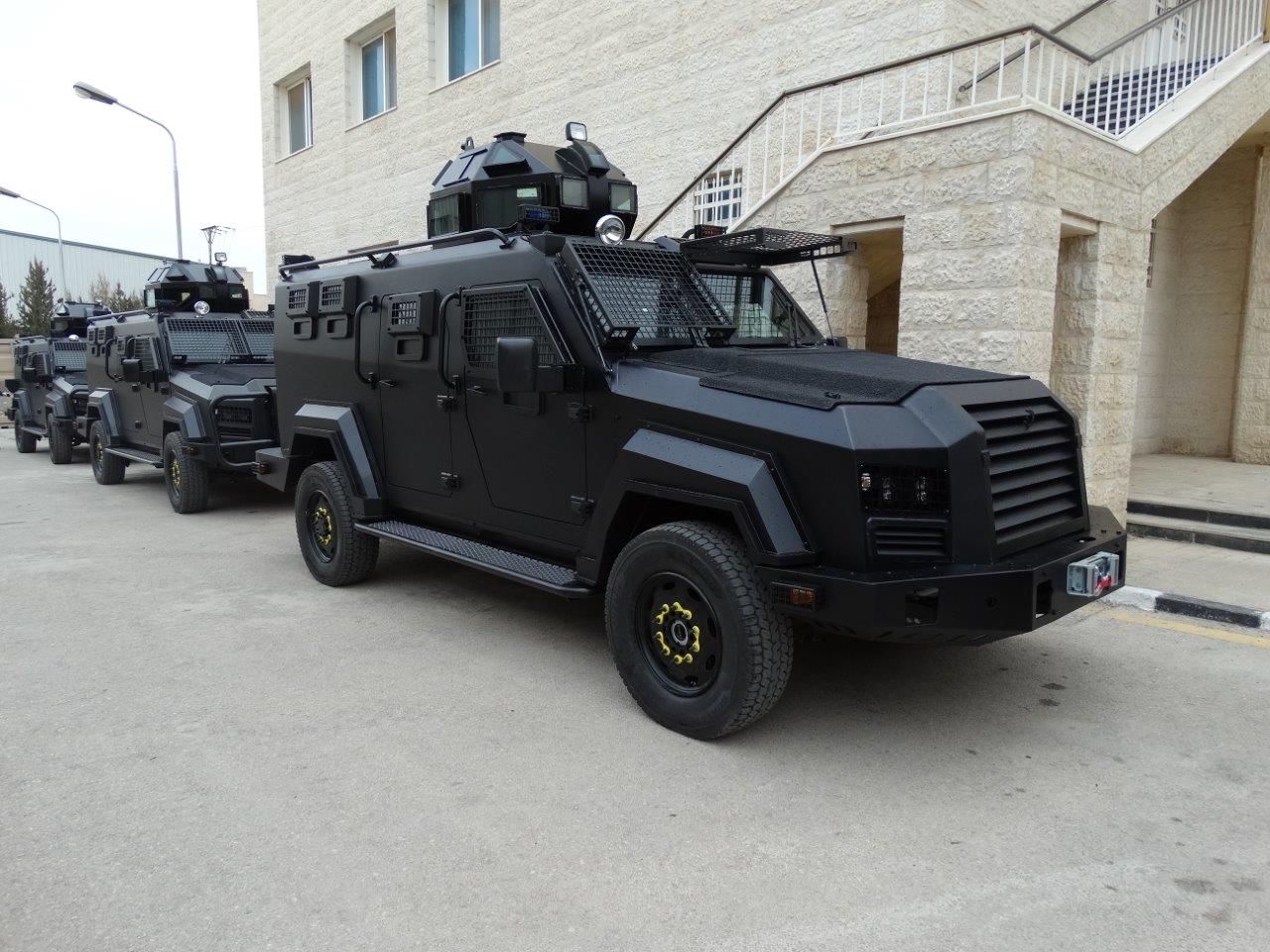

الجيل الثاني و لم يورد الا لقوات الدرك و القوات الخاصة في الاردن

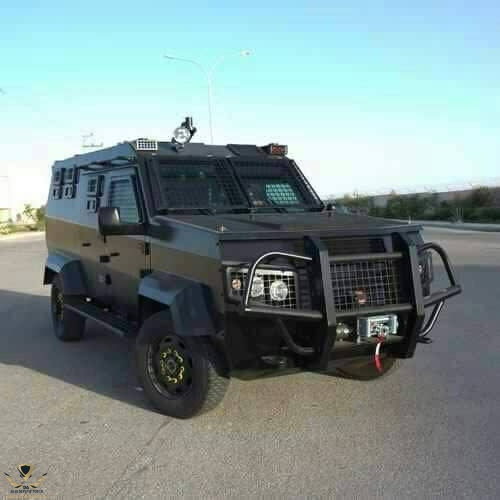

الجيل الثالث ،،، و صدرت الى كل من السلطة الفلسطينية (الصورة الاولى) و مصر ( الصورة الثانية) و البحرين (في الموضوع) و دولة بروناي

السلطة الفلسطينية


مصر

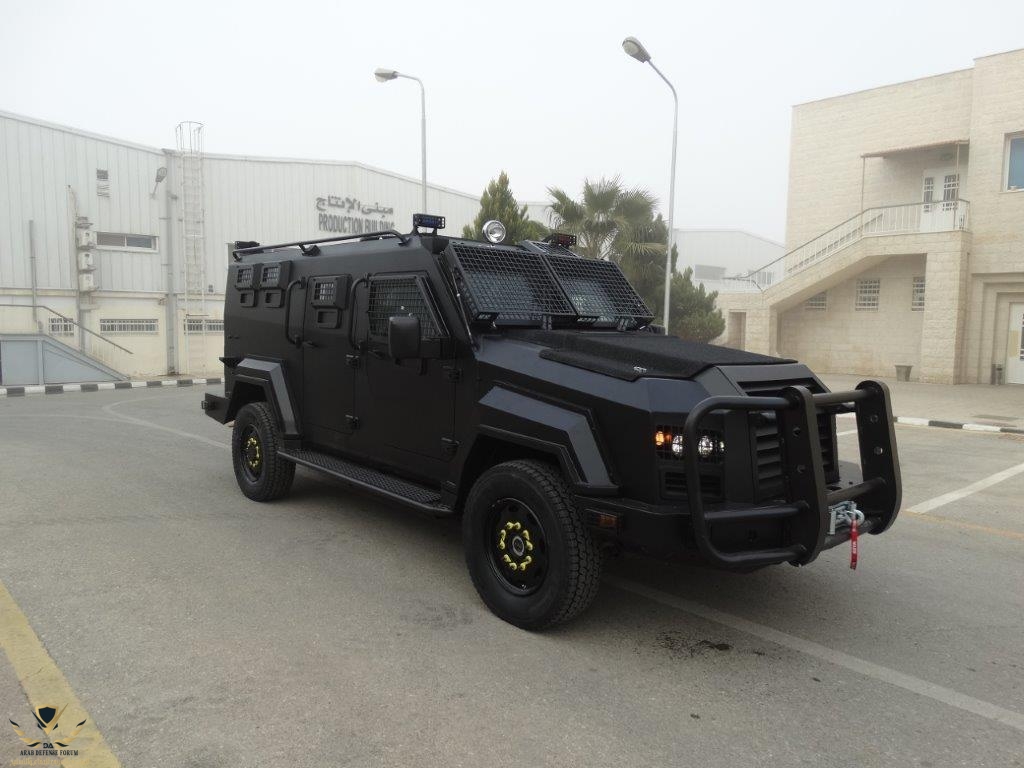

الجيل الرابع ،،، و هي احد اصدار و لم تورد الا للقوات الخاصة و وحدة الامن 14 التابعة للدرك ،، و سيتم احلالها بدل المدرعات القديمة جواد-2

التعديل الأخير:
من تطور الي تطور للأردن الحبيبة ومزيد من التعاون بين الأشقاء لكن متي تم تصديرها الي مصر ؟! وهل هناك صور لها؟

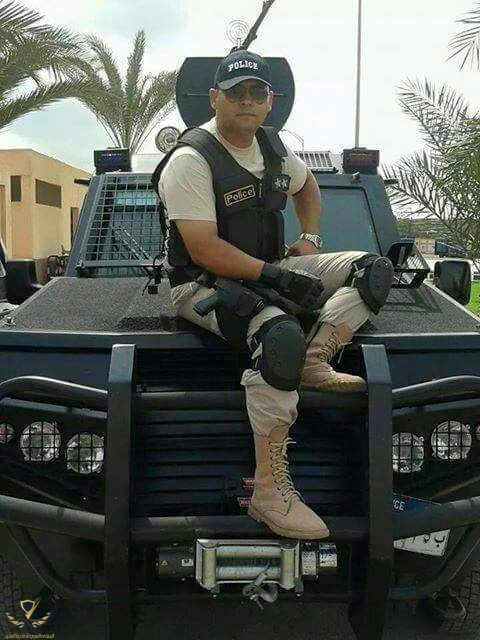

اظن بعد 2013 بعد ازدياد الارهاب في سيناء و الصورة لاحد افراد القوى الامنية في سيناء

النشامى دائما شغلهم نظيف و لا يصنعون إلا ما يستطيعون لإتقانه بحرفية كبيرة مثل ال RPG-32 أو النشاب

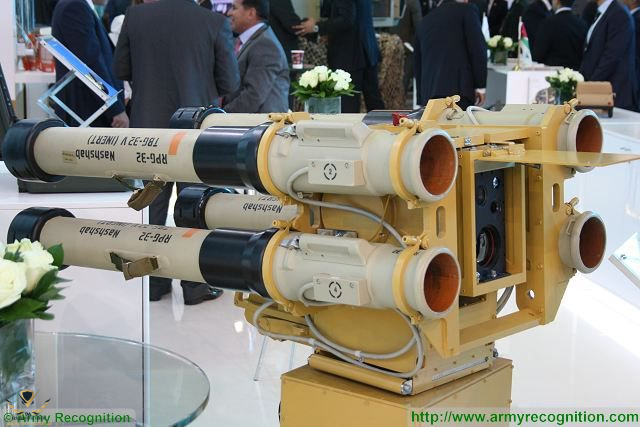

مشاهدة المرفق 109296

تحية لكم
ما هو نظام توجيه هاذه الصواريخ ؟؟

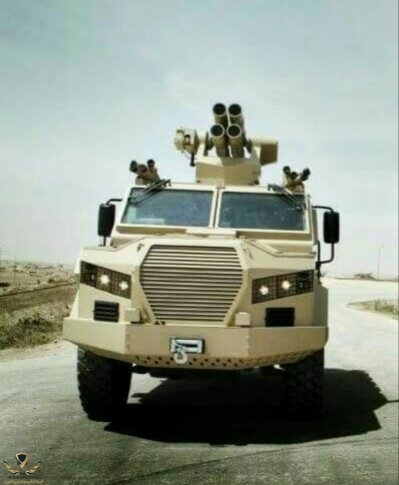

منظومة النشاب الرباعي RPG-32 و هذا النظام الرباعي يسمى QUAD-1 و اتوقع ان يكون نظام التوجيه من اسليسان الشرق الاوسط

منظومة النشاب الرباعي RPG-32 و هذا النظام الرباعي يسمى QUAD-1 و اتوقع ان يكون نظام التوجيه من اسليسان الشرق الاوسط
توجيه ليزر ولا ايش بالضبط؟

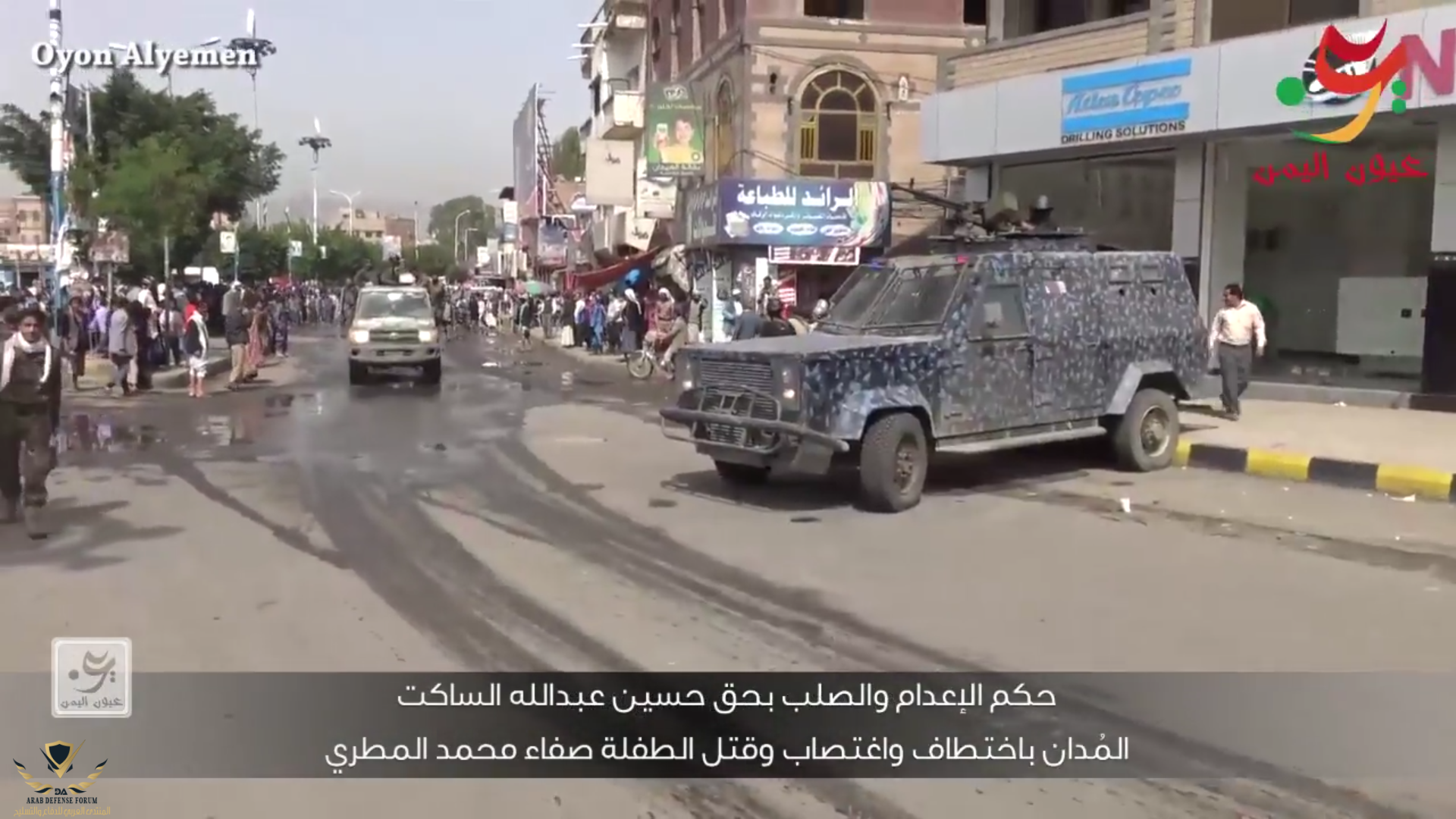

في هذا الفيديو ،،، يظهر الجيل الثاني من المدرعة في اليمن


توجيه ليزر ولا ايش بالضبط؟
اخي هذه ليست صواريخ موجهة م.د ،،، هذه قواذف اربيجي تصنيع اردني-روسي م.د و م.تحصينات بشكل اكبر ،،، نظام التوجيه الذي تتكلم عنه هو نظام رؤية بصري ليلي حراري لتوصيح الرؤية اكثر و الحصول على اكبر دقة ممكنة ،،، و يقوم بحساب الكميات و الارتفاع و سرعة الرياح و الاجسام المتحركة للحصول على ادق رماية ممكنة لمشغل المنظومة

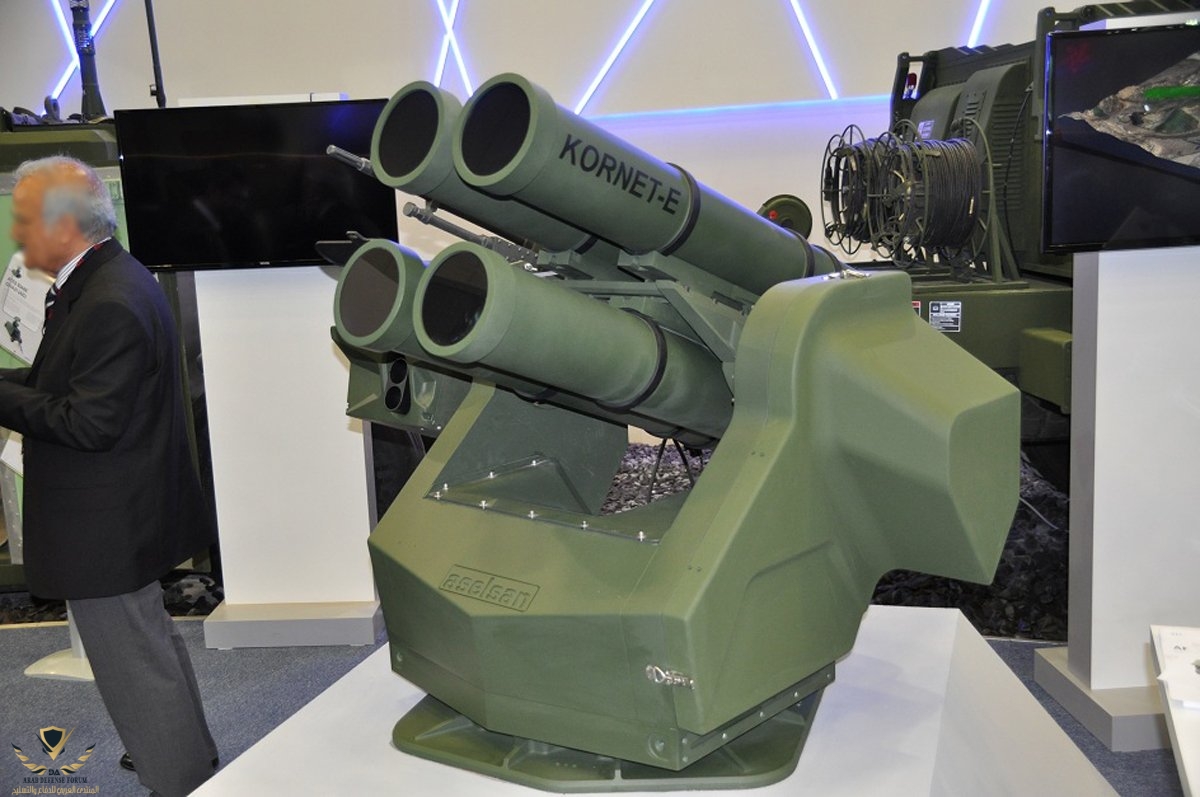

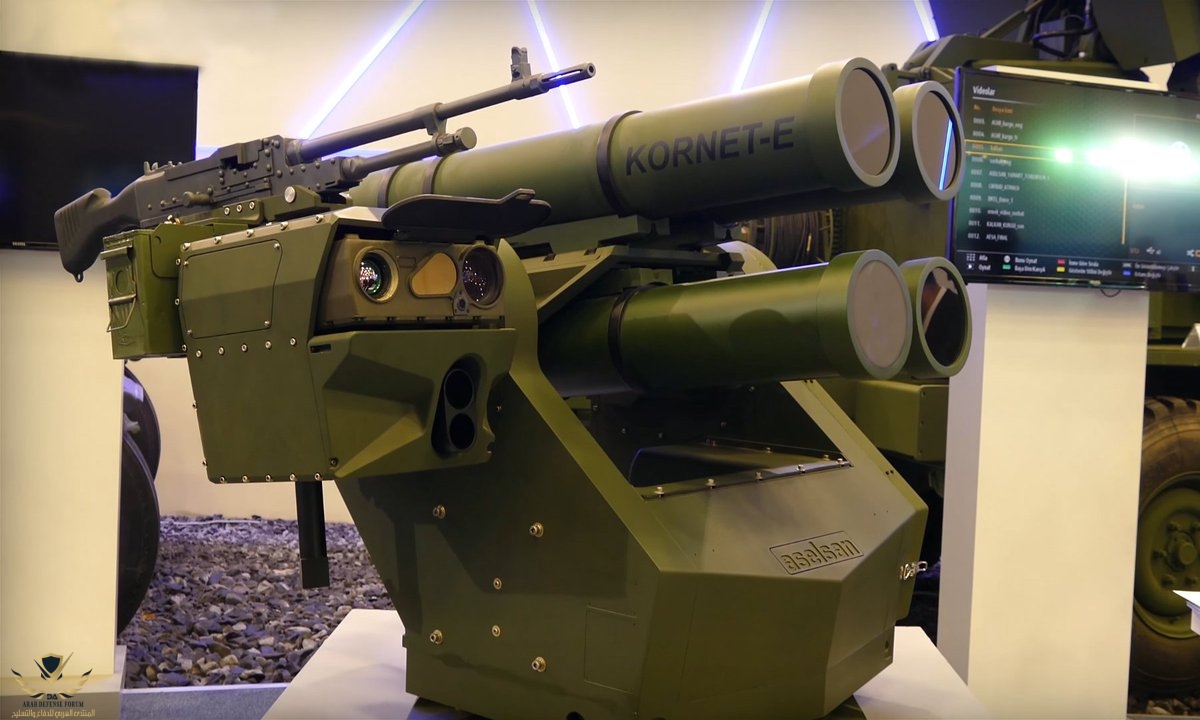

نظام ASELSAN لإطلاق كل انواع الصواريخ الموجهة المضادة للدبابات
(HELLFIRE,JAVELIN,KORNET-E,OMTAS)
