اختبار السقوط الحر 40FOOT TEST



تعتمد الولايات المتحدة الأمريكية وحلفاؤها الناتو على معايير هندسية في اختبارات الأسلحة والذخيرة سواءً كانت تشغيلية أو تتعلق بالسلامة. من بين هذه المعايير MIL-STD-2105 و MIL-STD-810 حيث يُعنى كل ستاندر باختبارات وشروط متعددة.


كمثال ستاندر MIL-STD-810 يهتم بالاختبارت والشروط التالية :-

  • Test Method 500.5 Low Pressure --------------------- اختبار الضغط (الارتفاع)
  • Test Method 501.5 High Temperature --------------- اختبار الحرارة العالية
  • Test Method 502.5 Low Temperature---------------- اختبار الحرارة المنخفضة
  • Test Method 503.5 Temperature Shock ------------- اختبار الصدمة الحرارية
  • Test Method 504.1 Contamination by Fluids ------- اختبار الترسبات بسبب السوائل
  • Test Method 505.5 Solar Radiation ------------------- اختبار الاشعاع الشمسي
  • Test Method 506.5 Rain ---------------------------------- اختبار المطر
  • Test Method 507.5 Humidity --------------------------- اختبار الرطوبة
  • Test Method 508.6 Fungus------------------------------ اختبار الفطريات
  • Test Method 509.5 Salt Fog ----------------------------- اختبار الضباب الملحي (لإختبار الصدأ)
  • Test Method 510.5 Sand and Dust --------------------- اختبار الرمل والغبار
  • Test Method 511.5 Explosive Atmosphere ----------- اختبار الاتموسفير المتفجر (للتأكد من أن الاجهزة لا تصدر وميض لحضي)
  • Test Method 512.5 Immersion -------------------------- اختبار الغمر
  • Test Method 513.6 Acceleration ------------------------ اختبار التسارع
  • Test Method 514.6 Vibration ---------------------------- اختبار الاهتزاز
  • Test Method 515.6 Acoustic Noise --------------------- اختبار الضوضاء
  • Test Method 516.6 Shock --------------------------------- اختبار الصدمات
  • Test Method 517.1 Pyroshock ----------------------------اختبار البيروشوك (يقيس مدى استجابة وتأثر جسم ما لموجة من الضغط والترددات العالية نتيجة الانفجار)
  • Test Method 518.1 Acidic Atmosphere ---------------- اختبار الاتموسفير الاسيدي (يقيس مدى مقاومة المواد والاغطية للتآكل الجوي)
  • Test Method 519.6 Gunfire Shock ---------------------- اختبار الصدمات الناتجة من اطلاق النار
  • Test Method 522.1 Ballistic Shock ---------------------- اختبار الصدمة الباليستية






يصعب الحديث عن هذا كله في موضوع واحد، ولكن في هذا الموضوع سنتناول أحد اختبارت الاستاندر MIL-STD-2105 وهو : -

12meter (40-foot) drop test





يهدف الاختبار الى اختبار فيوزات القنابل أو القذائف والالكترونيات وحاوية القنابل و القذائف في عمليات أشبه ما تكون بالظروف الحقيقية التي ستعمل فيها القنبلة أو القذيفة، وذلك لتجنب العيوب المصنعية و تحقيق أعلى معايير السلامة.



في هذا الاختبار يتم إستخدام ذخائر تدريب لا تحتوي على متفجرات (inert ammunition) وذلك حسب حجم القنبلة 500 باوند - 1000-200 ...الخ ، حيث يتم وضع القنبلة داخل حاوية من الفولاذ ومن ثم يتم اسقاطها من ارتفاع 12.2 متر على لوح من الفولاذ وذلك لخلق موجة صدمية steel-on-steel حيث تولد نبضة اهتزازية مقدارها يعادل 10,000g peak في ظرف 0.3 جزء من الثانية.

بعد عمل الاختبار يتم التأكد من حاوية القنبلة
(bomb case) هل تعرضت لخدوش ؟ أم صدوع ؟ أم تشوهات وطعجات ؟ أم تمدد أو استطالة بحدود غير مسموح بها ؟ ،وبالتالي نتأكد من سلامة ما بداخل القنبلة من متفجرات و أجهزة.



يتم الاسقاط بزاويتين، بزاوية عمودية
90 درجة، وبزاوية 45 درجة وذلك لمحاكاة الظروف الحقيقية لعمل القنبلة، ويتم تكرار الاختبار عدة مرات حيث يتم التأكد من تعرض أغلبية السطوح للصدمات للحصول على نتائج جيدة.

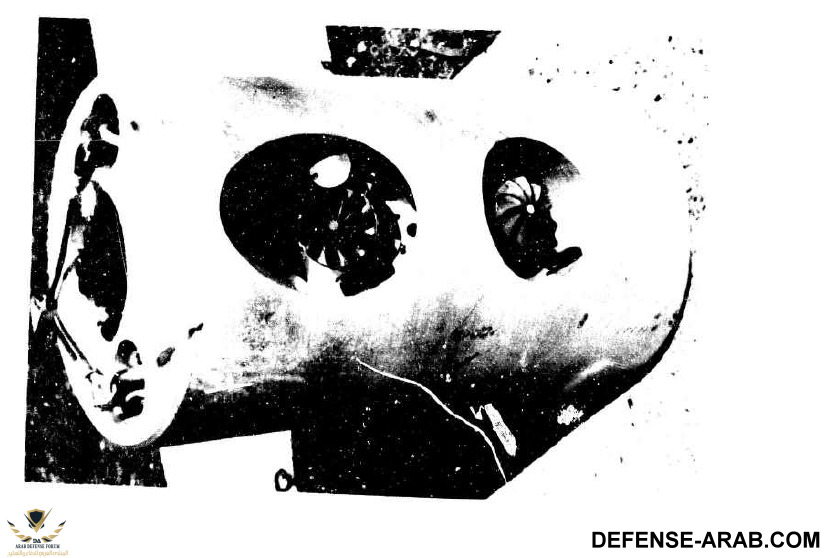

شكل الحاويـة :-

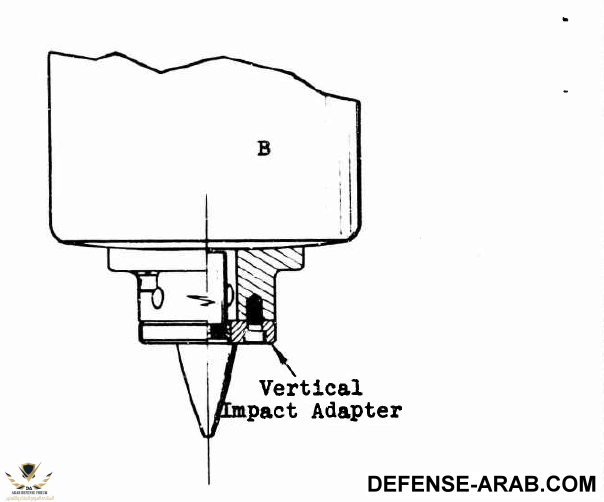

الإسقاط بزاوية 90 درجــة : -

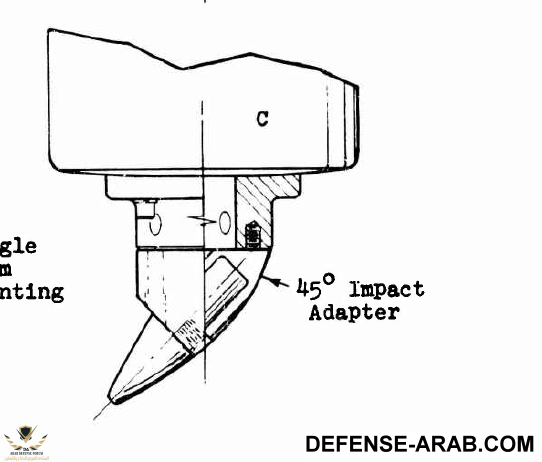

الاسقاط بزاوية 45 درجـــة :-












ختاماً ،هذه الاختبارت والمعايير الهندسية أحد عوامل جودة وفاعلية الاسلحة، حيث العناية بأدق التفاصيل تولد أسلحة عالية الجودة لا تتكل على محاسن الصدف، فعندما نقول اننا صنعنا قنبلة General purpose فيجب ان تكون كذلك.:)












أعتذر عن جودة المحتوى المُصور ولكن بسبب عدم وجود محتوى كافي على الشبكة المعلومات مُقتبسة من وثيقة لأحد مختبرات البحرية الامريكية يمكن الاطلاع عليها (في المرفقات)
