النظام من انتاج شركة بهارات للاليكترونيات.
يستخدم لمراقبة ساحة ميدان المعركة،مراقبة الهجرة الغير شرعية ,مراقبة المواقع العسكرية وحمايتها من الاختراق.

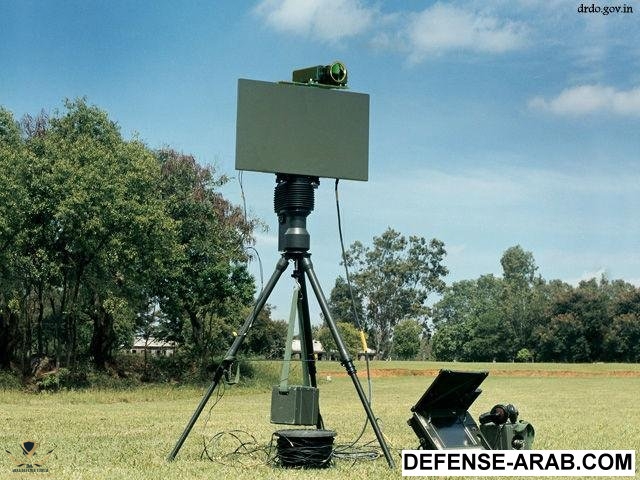

يدمج النظام بين كاميرا التصوير الحراري والرؤية الليلية والنهارية وبين رادار دوبلر نابض للمراقبة.
يتكون من كمبيوتر محمول للتحكم في النظام عن بعد موصل بكيبل ميداني يبلغ طوله 100متر لمساعدة الطاقم على التحصن بمكان امن يحتوي على انظام اتصالات واي فاي ونظام تحديد المواقع GPS وجهاز استشعار للصوت وبطاريتين 24 فولت لتشغيل النظام يمكن اعادة شحنهم وحامل ترايبود تصاعدي لحمل هوائي واليكترونيات النظام وكاميرا تصوير حراري من الجيل الثالث.
يستخدم النظام رادار PGSR-2 من شركة pro patria وهو رادار دوبلر نابض ويعمل على نظام تردد التضمين الموجي المستمر (fmcw ) على 21 قناة على حيز J-band في النطاق(10- 18/20) جيجا هيرتز
يمكن تثبيته ووضعه في حالة الاستعداد في خلال 5دقائق، كما يمكن للرادار الكشف عن شخص من مسافة 2كلم او مركبة ثقيلة من مسافة 10كلم ومن ثم استخدام نظام الكاميرا الحرارية للمراقبة وتحديد الاهداف.
يبلغ مجال المراقبة للرادار من -30 الى 180درجة في السمت،ومن -40 الى +15 درجة في الافق.
ويمكن استخدام النظام مع مجموعة واسعة من الانظمة لمراقبة الحدود وميدان المعركة و الكشف عن الاشخاص او العمل بشكل مستقل ويمكن تركيب النظام على عربات مختلفة او حمله وتشغيله بواسطة شخصين اوثلاثة.
قدرات الكشف للنظام:
الاهداف القصوى في المسح: 50هدف.
نطاقات الكشف القصوى:
- شخص يزحف من مسافة 500متر.
- شخص يمشي من مسافة2كلم.
-مجموعة من الاشخاص من مسافة 5كلم .
-مروحية تحلق على ارتفاع منخفض من مسافة 7كلم.
- سيارة صغيرة متحركة من مسافة 8كلم.
-سيارة ثقيلة متحركة من مسافة 10كلم.
يبلغ وزن النظام كاملا 30كلغ.
ويعمل في جميع الاحوال الجوية في الليل والنهار.
http://m.wanhuajing.com/d720738
