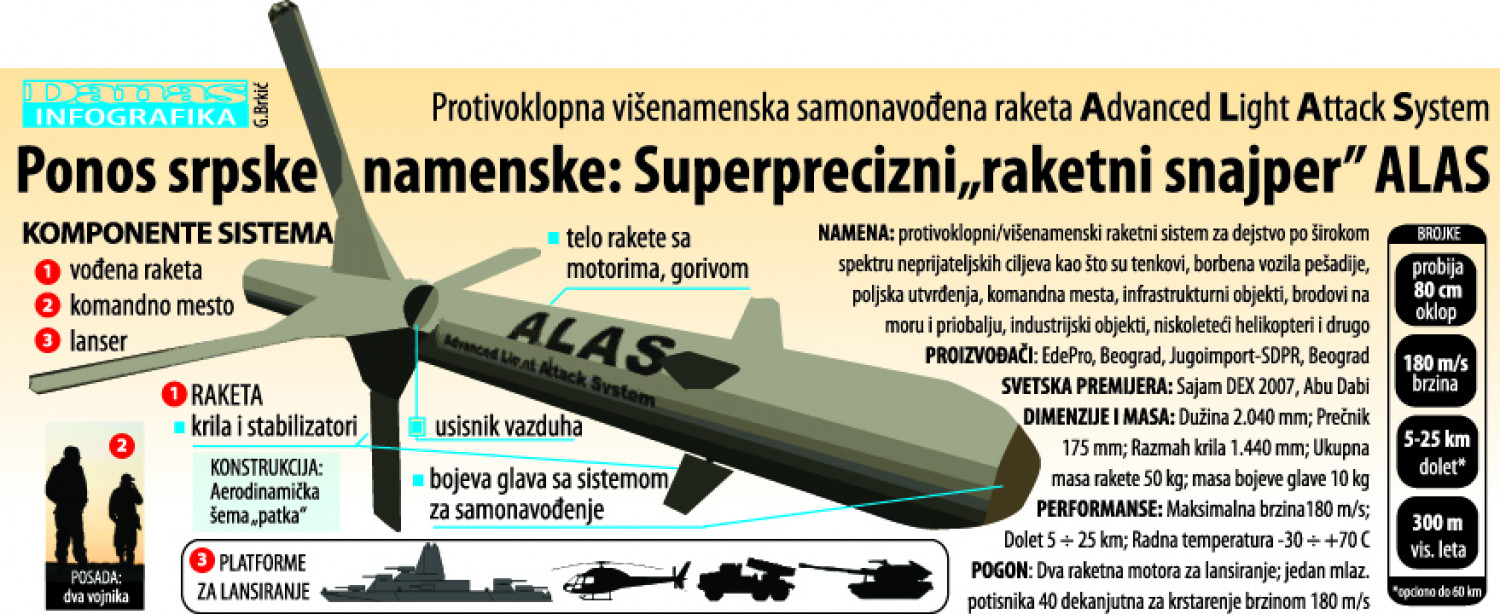

صاروخ ALAS


الصاروخ ALAS-C صاروخ مخصص للدفاع ساحلي ، الصاروخ بمدى 25 كم.
المنظومة متكاملة فالصاروخ يتكامل مع رادار محمول علي عربة وأجهزة أستشعار كهرو-ضوئية لتحديد الاهداف ، بالاضافة لعربة حمل الصواريخ والواحدة تتسع لحمل ست صوارخ دفعة واحدة.ويتميز الصاروخ انه عند أقترابه من هدفه يقوم بالاعتماد علي أجهزة أستشعار خاصة به وهي اما أن تكون كاميرا تليفزيونية أو كاميرا الاشعة تحت الحمراء ، حيث يمكن أختيار الانسب حسب وضعية الطقس ووضعية المعركة ، بل أن الصاروخ له ميزة حاسمة أخري ، فهب مثلا أن الصاروخ قد تم أطلاقه فعليا ضد هدف ما وليكن زورق ، وفي أثناء طيرانه رصد المشغل علي الارض هدف أعلي قيمة ولنفترض أنه كورفيت ، هنا يمكن للمشغل علي أن يعدل من الاحداثيات المغذية للصاروخ ويقوم بتعديل مساره الي الكورفيت بدلا من الزورق مما يعطي لمشغل هذه المنظومة الرائعة ميزة تكتيكية رائعة وقدرة كبيرة علي تحقيق أكبر ضرر بالمهاجم


محمول على عربة النمر 6 خلايا اطلاق
GW6ktkqTURBXy9mZGIzZmNlY2U2Mzk3OGJiMWI0ODAwNTQ3ODZlZGFjOS5qcGVnk5UCzQMUAMLDlQLNAdYAwsOVB9kyL3B1bHNjbXMvTURBXy8xZDc0Y2I0MTcwNTk1MDQzNjYyOWNhYmQ2MDZmNTBmNi5wbmcHwgA

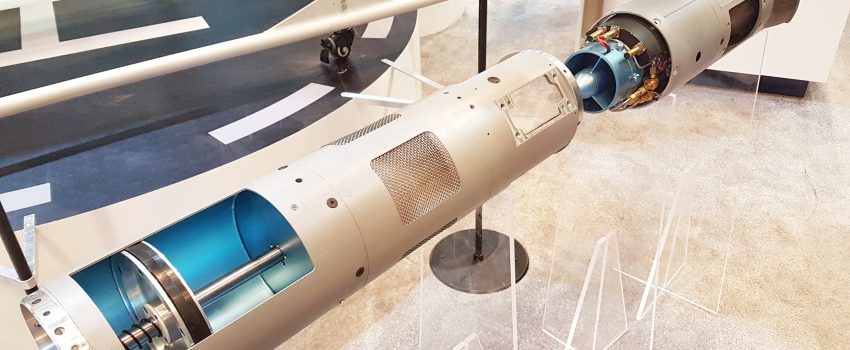

المحرك في جسم الصاروخ

BuCktkpTURBXy9hMWQxZGY5ZmYwYTU3NWYyZWNhODdmNTViNjYxN2RjYS5wbmeTlQLNAxQAwsOVAs0B1gDCw5UH2TIvcHVsc2Ntcy9NREFfLzFkNzRjYjQxNzA1OTUwNDM2NjI5Y2FiZDYwNmY1MGY2LnBuZwfCAA

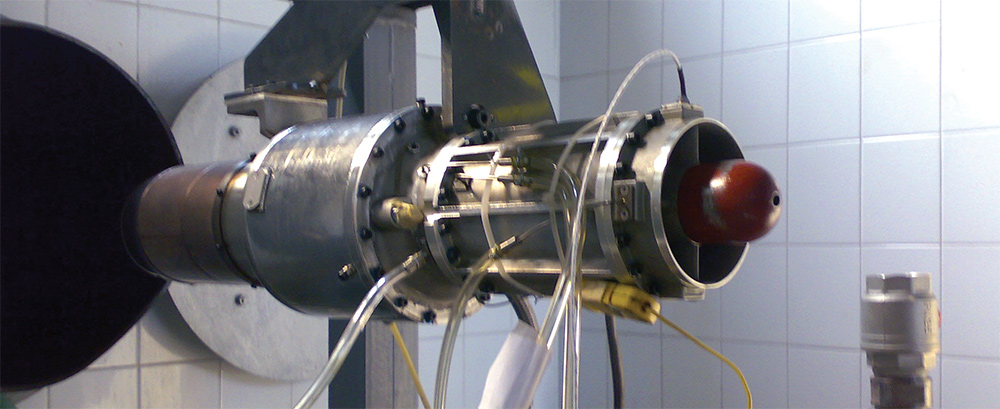

محرك الصاروخ TMM40
TMM40 محرك نفاث تصنيفا لل40daN من قوة الدفع ثابت. فقد كان تصميم لتلبية مطلب محرك منخفضة التكلفة، ولكن للحفاظ على قوة الدفع-toweight المحرك يمكن أن يصل لحجم قوة أكبر، حتى 500daN بسهولة. يتكون المحرك من ثلاث مراحل ضاغط محوري، غرفة الاحتراق الحلقي مع ستة عن طريق الحقن، وتوربين المحوري.





صاروخ ALAS


الصاروخ ALAS-C صاروخ مخصص للدفاع ساحلي ، الصاروخ بمدى 25 كم.
المنظومة متكاملة فالصاروخ يتكامل مع رادار محمول علي عربة وأجهزة أستشعار كهرو-ضوئية لتحديد الاهداف ، بالاضافة لعربة حمل الصواريخ والواحدة تتسع لحمل ست صوارخ دفعة واحدة.ويتميز الصاروخ انه عند أقترابه من هدفه يقوم بالاعتماد علي أجهزة أستشعار خاصة به وهي اما أن تكون كاميرا تليفزيونية أو كاميرا الاشعة تحت الحمراء ، حيث يمكن أختيار الانسب حسب وضعية الطقس ووضعية المعركة ، بل أن الصاروخ له ميزة حاسمة أخري ، فهب مثلا أن الصاروخ قد تم أطلاقه فعليا ضد هدف ما وليكن زورق ، وفي أثناء طيرانه رصد المشغل علي الارض هدف أعلي قيمة ولنفترض أنه كورفيت ، هنا يمكن للمشغل علي أن يعدل من الاحداثيات المغذية للصاروخ ويقوم بتعديل مساره الي الكورفيت بدلا من الزورق مما يعطي لمشغل هذه المنظومة الرائعة ميزة تكتيكية رائعة وقدرة كبيرة علي تحقيق أكبر ضرر بالمهاجم


محمول على عربة النمر 6 خلايا اطلاق




المحرك في جسم الصاروخ


محرك الصاروخ TMM40
TMM40 محرك نفاث تصنيفا لل40daN من قوة الدفع ثابت. فقد كان تصميم لتلبية مطلب محرك منخفضة التكلفة، ولكن للحفاظ على قوة الدفع-toweight المحرك يمكن أن يصل لحجم قوة أكبر، حتى 500daN بسهولة. يتكون المحرك من ثلاث مراحل ضاغط محوري، غرفة الاحتراق الحلقي مع ستة عن طريق الحقن، وتوربين المحوري.




الابداع الاماراتي القادم ..




فخور ان مهندسين من شركة EARTH الاماراتية شاركوا في اضافة تعديلات مهمة على صاروخ ALAS-C ...

بالتوفيق وعقبال انتاج الصاروخ في الامارات واعطائه عبارة MADE IN UAE ... علامة الجودة والنجاح بتفوق ..

رائع جدا .. شيء يثلج الصدر ، وباعتقادي هذا النظام لن يقتصر ادائه على الدفاع الساحلي فقط، فميزاته تجعله( مرن )بحيث تجعله (متعدد الاستخدامات) و أحد استخدامته -كما ارى-انه يستطيع مهاجمة العربات بمختلف انواعها وعلى رأسها دبابات المعركه الرئيسيه بأسلوب (الهجوم الرأسي) ،تماما كنظيره الاسرائيلي ال Spike NLOS فالنظامان تقريبا متشابهان لحد التطابق في طريقة عملهم ونظام التوجيه والمستشعرات وكذلك المدى الذي يصل ال 25 km.
انه Spike الاماراتي...
مبروك للاخوه الاماراتيين ومن تقدم إلى تقدم بأذن الله..

التعديل الأخير:
apike عربي من الأشقاء الإماراتيين،
هذا نظام ممتاز جدا في مواصفاته وأتمنى أن تقتنيه السعودية ومصر والأردن بنسخ برية مضادة لﻷفراد والدروع

نظام جيد وفعال لإستهداف التهديدات البحرية ذات الحجم الصغير .. سؤالي هل يمتلك الرادارالمصاحب للنظام القدرة على كشف القوارب الخشبية او الفايبر جلاس أم المعدنية فقط

بدايات قصة النجاح ..



وبعون الله سيتطور اكثر واكثر لمختلف المنصات ..


نظام جيد وفعال لإستهداف التهديدات البحرية ذات الحجم الصغير .. سؤالي هل يمتلك الرادارالمصاحب للنظام القدرة على كشف القوارب الخشبية او الفايبر جلاس أم المعدنية فقط


لا اعرف عن رادار المنظومة ( ALAS-C وعربة النمر هي جزء منها ) وجدير بالذكر ان توجيه الصاروخ يتم بوسطة كيبل الياف ضوئية FIBER OPTICS وذلك لضمان عدم التشويش عليه )

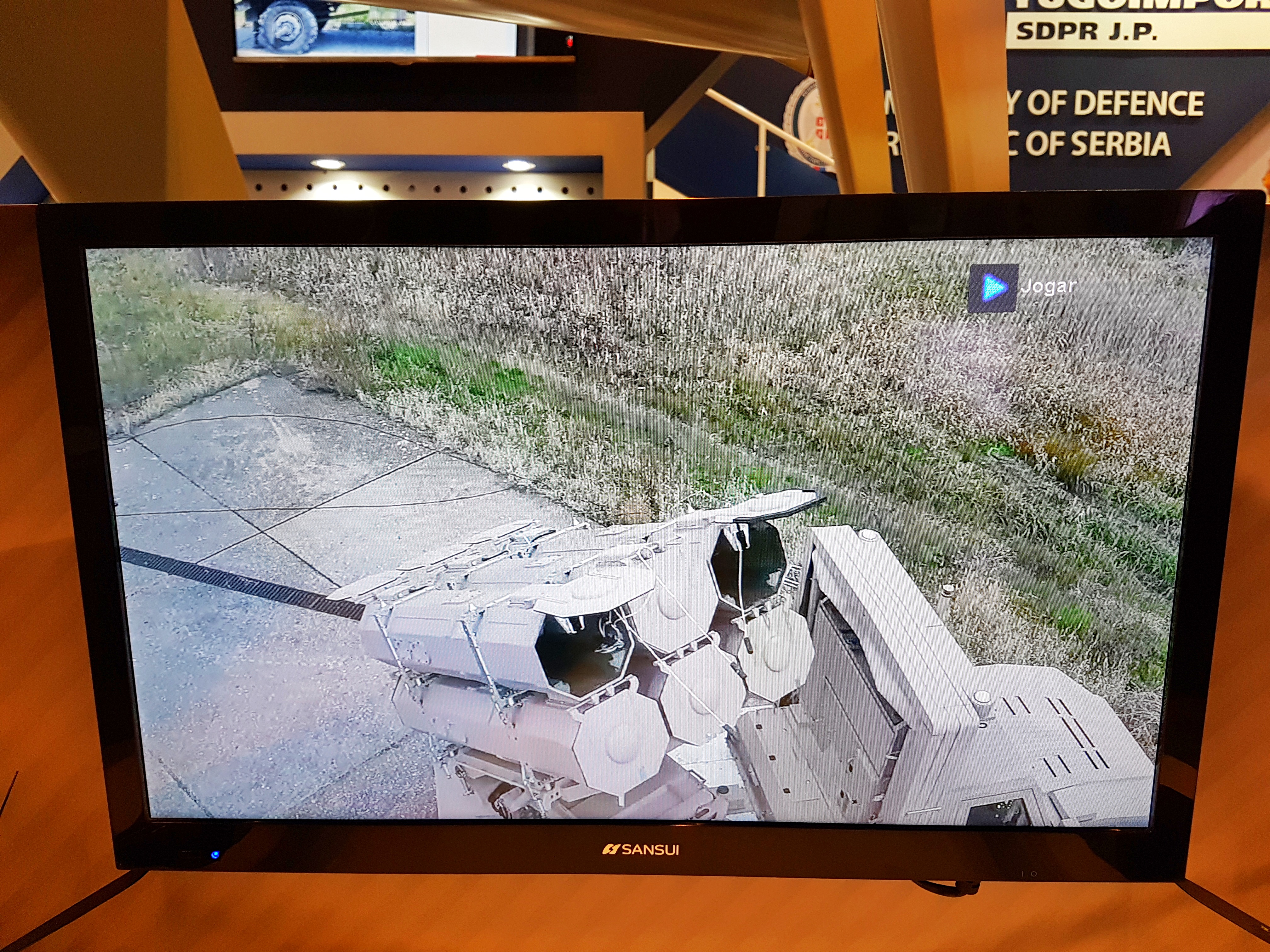

مايحضرني في زيارتي لأيدكس ( النسخة ماقبل المعرض الاخير ) هو وجود محطة تحكم وذراع تحكم تمكن المشغل من المناورة بالصاروخ ورؤية ما امامه وهو في وضع الطيران )

هنا يمكنك رؤية محطة التحكم


وضع الصاروخ على مدرعة نمر لايجعله اماراتي التصميم والتصنيع وحتى البروشورات صربية

هنا موضوع متكامل يذكر معلومة عن الرأس الباحث ( TV , IIR)

ALAS-C Coastal Defense Anti-Ship Missile System

ALAS-C (Advanced Light Attack System-Coastal) is Fire & Forget and Fire, Observe and Update multipurpose weapon system, intended for coastal defense and OTHT (Over The Horizon Targeting) in all operations in complex naval scenarios.

ALAS-C is highly effective in missions to destroy/incapacitate inflatable boats and small vessels within maximum range of 25 km.

ALAS-C missile is a cable guided missile that in real time links electro optical sensor (TV CCD or IIR homing head) mounted on the nose section of the missile to the operator on the ground via an optical fiber in the real time. This fiber optics technology allows the operator to engage the target from non-line-of site positions, and to continuously watch it through the electro optical sensors of the approaching missile.

The terminal attack phase is based on an autonomous terminal guidance using advanced TV/IIR homing head with improved target selection capabilities in complex scenarios.

The excellent capabilities of ALAS-C missile (short reaction time, Fire and Forget, INS/GPS navigation, high target selection, and warhead lethality) allow the system to operate effectively in littoral warfare environments, as well as in blue waters.

ALAS-C missile can be launched from land vehicles, small ships or helicopters.

Name
ALAS-C
Missile Characteristics
Weight: 67kg
Length: 2.7 m
Diameter: 0.175 m
Cruise Speed
Subsonic
Effective Range
From 3 to 25 km Reaction time
Less than 1 minute
Fuzing
Impact fuze
Proximity fuze
Payload
10 kg warhead; blast fragmentation
Flight profile
Way point programmable
SSKP (Single Shoot Kill Probability)
>0.9
—————————————————————————————————————————

The ALAS/LORANA family of long range missiles belongs to the category of modern prospective systems of long range guided missiles guided without any visual contact between the operator and the target. The system of guidance of all types of missiles belonging to this family of missiles is based on the application of inertial navigation system (INS) in the mid part of the trajectory which provides for flight against the trajectory planned during preparation of the mission using favorable geographical conditions of the terrain shown on digital map on the console of command information system (CIS) in mission operative center.



Multipurpose advanced missile system, capable of engaging various target types, such as:

  • Main Battle Tanks
  • Infantry Fighting Vehicles and Armored Personnel Carriers
  • Self-propelled artillery systems
  • Self-propelled Multiple Rocket Launchers
  • Self-propelled Surface-to-Surface missile systems
  • Air Defence radars and complex air defence missile systems
  • Integrated Self-propelled Air Defence Systems –missile, artillery and hybrid
  • Command posts
  • Communication centers
  • Bunkers and reinforced buildings
  • Light Surface Vessels
  • Hovering helicopters
ALAS missile system offers possibility of being launched from various platforms, such as:

  • surface vessels of various displacement (patrol boats, corvettes, frigates),
  • light vehicles of great tactical mobility,
  • fixed, ground based launching sites,
  • assault, ASW/ASuW helicopters.
ALAS missile featuring aerodynamic configuration “canard”, is powered by combination of solid rocket booster engines and turbojet engine TMM-040. The missile is launched at elevation not less than 60 degrees with the aid of solid rocket engines, which propels the missile at the altitude of 300 m, after which turbojet engine is activated. Maximum range of the missile is 25 km, with the possibility of extending the maximum range up to 60 km. Maximum speed of the missile is 180 m/s.

TMM-40 turbojet engine

TMM40 is small expendable turbojet engine rated for 40daN of static thrust. It has been design to meet low-cost engine approach, but to keep thrust-toweight and thrust-to-cross section ratio at the challenged level. Also, design goal was that engine can be easily sized to bigger engines, up to 500daN. Engine consists of three stage axial compressor, annular combustion chamber with six injectors, axial turbine. Intake and exhaust nozzle modules may be modificated for certain missile design.

http://en.azeridefence.com/alas-c-coastal-defense-anti-ship-missile-system/

وضع الصاروخ على مدرعة نمر لايجعله اماراتي التصميم والتصنيع وحتى البروشورات صربية


كذلك كان الطارق ( في الاصل UMBANI من دينيل الجنوب افريقية .. لكننا نقلناه لنا وانشأنا له شركة توازن داينامكس واصبح يصنع في الامارات بمسمى الطارق .. والبروشورات تطبعها توازن )

:)

قدرات الصاروخ المرنه تجعله قادرا على الاشتباك مع الاهداف التالية :


  • Main Battle Tanks
  • Infantry Fighting Vehicles and Armored Personnel Carriers
  • Self-propelled artillery systems
  • Self-propelled Multiple Rocket Launchers
  • Self-propelled Surface-to-Surface missile systems
  • Air Defence radars and complex air defence missile systems
  • Integrated Self-propelled Air Defence Systems –missile, artillery and hybrid
  • Command posts
  • Communication centers
  • Bunkers and reinforced buildings
  • Light Surface Vessels
  • Hovering helicopters
  • دبابات القتال الرئيسة ، عربات المشاة المقاتلة وناقلات الجند المدرعة ، انظمة المدفعية ذاتية الدفع ، لونشرات الصواريخ المتعددة ذاتية الدفع ، انظمة صواريخ سطح-سطح ذاتية الدفع ، رادارات الدفاع الجوي ومجمعات انظمة الدفاع الجوي ، مراكز القيادة ، مراكز الاتصالات ، الدشم والمباني المحصنة ، سفن السطح الخفيفة ، الهيليكوبترات في وضع HOVERING .
  • قائمة اهداف مثيرة للاهتمام ..

اكثر من رائع من الناحية التقنية واتمني تطويره ليعمل بمبدأ فير اند فورجيت

منظومة الصاروخ غير مرتبطة في عملها بالرادار بأي شكل من الأشكال رغم الإيحاء بذلك في مقدمة الموضوع !! والصحيح أنه يعتمد في توجيهه على الألياف الزجاجية Optical fiber . فعلى الرغم من تعود المجتمع على التغير التقني السريع ، فإن نمو موصلات الألياف البصرية كان استثنائياً ، حيث أن الوقت المستغرق ما بين البحوث المخبريه وتطبيقها إلى واقع عملي ، لم يأخذ أكثر من عقد من الزمن . ويعزى ذلك إلى تطور تقنية كل من الليزر والزجاج ، ويرجع الفضل في تطبيقات هذه التقنية لكل من الفرنسيين "دانيل كولادن" Daniel Colladon و"جاكوس بابينت" Jacques Babinet في العام 1840 . ثم تابع بعد ذلك الأمر البريطاني "جون تيندول" John Tyndall في دراساته وكتابه عن "خاصية الانعكاس الداخلي الكلي للضوء" property of total internal reflection في العام 1870 .. الليفة الضوئية أو البصرية في أبسط وصف لها ، سلك من الزجاج أو البلاستيك ، يقوم بنقل حزم من الأشعة الضوئية من أحد طرفيه إلى الطرف الآخر ، باستخدام نظرية انتشار وانعكاس الضوء الداخلي internal reflection في الوسط الزجاجي . وتصنع الليفة البصرية من خيط زجاجي يشبه الحبل المجدول ، ويتم إنتاجها بأقطار تتراوح بين عشرة أجزاء من المليون من المتر ، وحتى 150 جزء من المليون من المتر ، وتسحب هذه الألياف من الزجاج بعد تسخينه إلى درجة الانصهار ، ويلزم أن يكون الزجاج على درجة عالية جداً من النقاء ، حتى يمكن أن يعطي قناة مناسبة لمرور الضوء ، ويكسى الزجاج بعد ذلك بعدة طبقات من مواد تعمل كغلاف للألياف وتقويتها ، كما تمنع تلك المواد هروب وتسرب الضوء من الليفة وتمنع الضوء الخارجي من الدخول إليها .

تتمتع الألياف البصرية بالعديد من المزايا والمواصفات الفنية ، أهمها مساحة صغيرة للمقطع العرضي ، قلة فقدان الطاقة عدم التأثر بالغبار والدخان ، خفة الوزن وصغر الحجم ، إمكانية نقل الصوت والصورة والبيانات ، زهد الثمن وتوفر المواد الأولية ، الليف البصري له قوة شد أعلى من مثيلة من الصلب بنفس القطر . لقد كان لهذه المواصفات ، بالإضافة للمناعة العالية من تأثيرات التداخلات الكهرومغناطيسية electromagnetic interference ونبضات الإشعاعات النووية ، الأثر الكبير في استخدام تقنية الألياف البصرية في المجال العسكري عامة ، وفي مجال توجيه الصواريخ بشكل خاص ، ويتضح هذا الأسلوب من الناحية الفنية بتركيب كاميرا فيديو في مقدمة الصاروخ ، لمشاهدة الهدف ونقل صوره image transmission لقاعدة الإطلاق ، التي تحتوي علي شاشة عرض ، بالإضافة إلى وحدة سيطرة لتصحيح مسار الصاروخ وتوجيهه نحو الهدف . ويتم نقل المعلومات المتضمنة أوامر التوجيه إلى الصاروخ بالإضافة إلى الصورة الميدانية من الكاميرا المثبتة في مقدمة الصاروخ إلى قاعدة الإطلاق ، عن طريق سلك مصنوع من الألياف البصرية كبديل للسلك المعدني التقليدي ، الذي يصل بين الصاروخ وقاعدة الإطلاق . إن هذا الأسلوب في التوجيه جاء نتيجة الإمكانيات المحدودة في نقل المعلومات بواسطة السلك المعدني metal wire الذي لا يستوعب سوى حزمة ترددية ضيقة لا تتجاوز مئات الذبذبات في الثانية ، مصحوبة بانخفاض كبير في الجهد وتشوهات صفحوية ، نتيجة لذلك يتعذر إرسال المعلومات المطلوبة على حقيقتها ، وبتأخير زمني يصعب معه تقييمها والاستجابة لها من قبل الرامي .. ونعتذر على الإطالة .

ما هي قدرات رأس حربي blast fragmentation امام الدروع ؟ اليس من الافضل ان يكون HEAT



. Maximum range of the missile is 25 km, with the possibility of extending
themaximum range up to 60 km

ممتاز ان امكن تطوير مدى الصاروخ من 25كلم الى 60 كلم
