فرقاطات الدفاع الجوي السعودية من فئة الرياض Al Riyadh Class F3000S

إنضم
27 ديسمبر 2014
المشاركات
584
التفاعل
2,279 0 0
attachment.php


بمناسبة مُضي سنتين على إنضمامي لهذا المنتدى المميز أحببت أن أقدم لكم هذا الموضوع الشامل
عن واحدة من أقوى الفرقاطات العربية و الشرق أوسطية ألا وهي..




فرقاطة الدفاع الجوي F-3000S من فئة الرياض (Al Riyadh class) هي في واقع الأمر نسخة معدلة
(أكبر حجما ب25%) من الفرقاطة الشبحية الفرنسية La Fayette

صُممت خصيصا لتوائم المتطلبات الدفاعية للبحرية الملكية السعودية

تمتلكها بحرية المملكة بعدد ثلاث قطع دخلت الخدمة سنتي 2002 و 2004 على التوالي
بالترميز التالي :

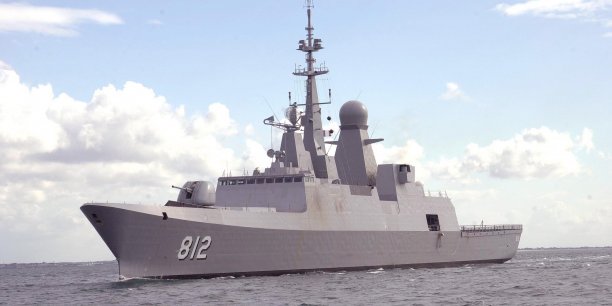

812 Al Riyadh



814 Makkah



816 Al Dammam




أهم المواصفات :
الطول 134 متر
العرض 17 متر
الطاقم 180 فرد
الإزاحة القصوى 4650 طن
تستوعب من الوقود ما يكفي لعبور مسافة 7000 ميل بحري (13000كلم) بسرعتها القصوى 25 عقدة (46 كلم في الساعة)

تمت مراعات معايير الشبحية البحرية في تصميم هذه الفرقاطات لتقليص مقطعها الراداري (RCS)
قدر الإمكان بالإضافة لطلائها بمواد عاكسة للموجات الرادارية (RAM)
كما تحمل مؤناَ غذائية كافية ل50 يوما قبل إعادة التزود من جديد




أهم التجهيزات :

الرادارات

رادار البحث و المراقبة
(Jupiter III (DRBV 26D

يعمل في نطاق L Band
يستطيع الرصد بمدى أقصى يقدر ب 370 كلم بينما يتراجع مدى الكشف بشكل إعتيادي (مثل كل الرادارات البحرية الأخرى) لما دون 280 كلم حسب نوعية الهدف المرصود (سفينة-مقاتلة-صاروخ)..
كما أنه مزود بمنظومة IFF لتمييز الحليف من العدو "Identification friend or foe"
______

رادار توجيه الأسلحة (الإشتباك)

Thales Naval Arabel


متوسط المدى(+ 80 كلم) يعمل في نطاق X-Band

يرصد بتقنية 3D
جد مقاوم للتشويش
و مصمم لتتبع وإستهداف شتى أنواع الصواريخ المضادة للسفن
بما فيها تلك التي تستخدم تقنية
sea skimming
مستخدما صواريخ الأستر للدفاع الجوي
يستطيع تتبع أزيد من 100 هدف دفعة واحدة و التعامل مع 48 هدف

عبر توجيه الصواريخ المضادة لتدميرها بفعالية وسرعة كبيرة
6 ثواني فقط هي المدة التي يحتاجها للتعامل مع الهدف فور إكتشافه
هذا الرادار الحديث يعمل أيضا على ظهر حاملة الطائرات الفرنسية شارل دو غول




______

ردارا إضاءة الأهداف Thales Castor 2J



هام جدا في توجيه الأسلحة المضادة و الصواريخ الدفاعية لإعتراض أهدافها
مصمم خصيصا لتوجيه صواريخ الكروتال NG
كما يدعم صواريخ الآستر للدفاع الجوي
يستخدم رادار دوبلر يعمل في نطاق I/J Band

بمدى 25 كلم
وكاميرا توجيه حراري للرصد السلبي
يستطيع العمل في أصعب ظروف التشويش و الحرب الإلكترونية
والظروف الجوية المتقلبة لا تؤثر فيه
فدوره حساس للغاية كما أنه يعمل بشكل أتوماتيكي للتصدي للتهديدات بسرعة رد فعل فائقة بكل دقة و تلقائية.

______

أجهزة السونار

السونار
CAPTAS-2



هو سونار مقطور
Towed array sonar
من عائلة Captas التي تصنعها شركة تاليس
يستطيع العمل في ظروف مناخية صعبة
ويصل حتى عمق 250 مترا ويكشف لمديات أعمق
بتغطية 360°
سونار متطور و عملي يستطيع كشف معظم الغواصات بالإضافة للألغام البحرية والطوربيدات المهاجمة
بعيدا عن الجانب العسكري يتميز هذا السونار
بأنه يحترم الحياة البحرية إذ إن الموجات التي يصدرها مُعدلة بحيث لا يشكل ضجيجها خطرا على هذه الأخيرة







مقطع فيديو يوضح طريقة عمل هذا السونار المميز





المرفقات

  • def.jpg
    1.2 MB · المشاهدات: 523
التعديل الأخير:
نكمل مع سونار مقدمة الغاطس Hull-Mounted Sonar

SPHERION B TSM 2633



يتشابه في القدرات مع سابقه و يتميز عنه بأنظمة الرصد الأكثر تعددا
النشط و السلبي أو كلاهما معا..
كما أنه يستطيع مراقبة وتتبع الأهداف بشكل تلقائي
والعمل في المياه الضحلة كما في المياه العميقة
بمدى يصل حتى 15 كلم
قادر على كشف الغواصات و الطوربيدات كذلك الألغام البحرية بما فيها تلك التي تطفو على مقربة من سطح البحر





______

المحركات

تستمد هذه الفرقاطة طاقتها اللازمة للعمل على أكمل وجه عبر أربع محركات ديزل

SEMT Pielstick 16 PA6 STC
فرنسية الصنع من شركة DCNS
يولد كل واحد منها ما يقدر ب
5700Kw في الساعة



______

التسليح (فقرتكم المفضلة) :D

مدفع رئيسي واحد من عيار 76 ملم

Oto Melara 76/62 Super Rapid



بقدرة 120 طلقة في الدقيقة لمدى يصل 20 كلم
يستطيع هذا المدفع التعامل مع الأهداف البحرية و البرية و الجوية
بالتكامل مع أجهزة الرادار التي تقوم بتوجيهه فهو قادر على التصدي لمختلف العدائيات.

بالإضافة للمدافع اليدوية الأصغر حجما من عيار 20 ملم
وهي
Giat F2
وعددها إثنان





مع إمكانية تركيب مدافع يدوية أخرى عيار 12.7 ملم على جنبات السفينة

M2 Browning



______

صواريخ الدفاع الجوي

تم تزويد الفرقاطات من فئة الرياض بمنظومتي إطلاق الصواريخ العمودية سايلفر Sylver A50



وهي منظومة أوربية الصنع تستطيع إستيعاب صواريخ عائلة آستر الشهيرة
كل واحدة منها قادرة على حمل 8 صواريخ بمجموع 16 خلية إطلاق لكليهما

صواريخ
ASTER 15



هي الدراع الطولى للفرقاطات من فئة الرياض إذ توفر لها الحماية من كل التهديدات الجوية و الصاروخية
بمدى أدناه 1.7 كلم إلى مايفوق 30 كلم وبإرتفاع 15 كلم
بسرعة فوق صوتية ماخ 3
و بمرونة كبيرة وقدرة فائقة على المناورة يستطيع إعتراض أخطر الصواريخ المضادة للسفن بل وإستهداف
العدائيات التي أطلقتها..



______

8 صواريخ السطح-سطح MM40 Exocet Block 2



بمدى 72 كلم و سرعة تعادل سرعة الصوت يعتبر الإكزوسيت الفرنسي واحدا من أنجح الصواريخ المضادة للسفن على الإطلاق
وقد أثبت ذلك في حروب حقيقية إذ شكل رعبا لأعظم بحريتين في التاريخ البريطانية والأمريكية وعبث بسفنهما الحربية
في حربي الفوكلاند و الخليج..



مقطع فيديو يستعرض إطلاق هذا الصاروخ من على متن فرقاطة من فئة الرياض للتدريب


______

الطوربيدات

مزودة بأربع خزانات عيار 533 ملم
تحمل كل واحدة منها الطوربيد الثقيل
F17 Heavyweight Torpedo



فرنسي الصنع تبلغ سرعته 65 كلم في الساعة
مداه 18.5 كلم
ويستطيع الوصول حتى عمق
500 متر (قدرات ممتازة بالنسبة لطوربيد)

______

المروحية



تتوفر الفرقاطات من فئة الرياض على مهبط واحد للطائرات العمودية قادر على إستيعاب
مروحية متوسطة الحجم
على غرار Eurocopter AS365 Dauphin



أو
Eurocopter AS332 Super Puma



وكلاهما تعملان لدى بحرية المملكة العربية السعودية
يتوفر المهبط على نظام سحب للمروحيات من طراز

SAMAHE Helicopter Handling System
لإدخال المروحيات إلى داخل المربض المجهز خصيصا لإستيعابها






هذه الفراقاطات المتعددة المهام و بقدراتها المميزة في الدفاع الجوي على وجه الخصوص
تعتبر جواهرة البحرية الملكية و قوتها الضاربة في المنطقة منذ دخولها الخدمة وحتى يومنا هذا
:تحية:


70061

________

هذا أول مواضيعي العسكرية لمنتدى الدفاع العربي و التسليح
تستحق أخي القارئ الجهد المبذول فيه قصد التأكد من المعلومات و الصور الدقيقة
لإيصال المعلومة العسكرية السليمة إليك على أكمل وجه
فكل ما ورد بالموضوع موثق بالمصادر و من أراد تأكد من أي معلومة فلا يتردد في الطرح
وهو جهد شخصي بحت..سيتم التطرق لبعض الخصائص المهمة الأخرى لهذه الفرقاطات
أثناء مناقشة الموضوع :) تم بحمد الله

فرقاطة رائعة جدا ولكن كيف تكون مخصصة للدفاع الجوي واقصي ما تمتلكة 16 صاروخ استر 15 بمدي 30كم


موضوع جبار .. جهد تشكر عليه كثيراً !!
فرقاطة الرياض هي حقاً من افضل الموجودات في المنطقة ، ولكن نحتاج لمضاعفة العدد ان امكن
خصوصاً في الظل التوسع الذي نقوم به ، ونحتاج لأدخال الـ exocet block III بدال من الحالي وهو block II
عدا ذلك فهي لا يعلى عليها ابداً .. شاكر لك جهدك المبذول ، ودي واحترامي

فرقاطة رائعة جدا ولكن كيف تكون مخصصة للدفاع الجوي واقصي ما تمتلكة 16 صاروخ استر 15 بمدي 30كم

استر 15 هو دفاع جوي Short/medium range anti-aircraft and anti-missile
اما الاستر 30 هو دفاع جوي Long range anti-aircraft and anti-missile
مدى يزيد عن ثلاثين كلم يعتبر ممتاز لصواريخ مدى قصير الى متوسط !!
بعض انواع الباتريوت باك 3 مداها 20 كلم فقط وهي افضل دفاع جوي حالياً بلا منازع

الفرقاطة تحتاج استبدال الرادار بواحد احدت مثل THALES NS200 ... كدلك استبدال اكزوسيت بلوك II بـ بلوك III صاحب مدى 200 كلم .

فرقاطة رائعة جدا ولكن كيف تكون مخصصة للدفاع الجوي واقصي ما تمتلكة 16 صاروخ استر 15 بمدي 30كم

هناك مصادر عديدة تذكر أنها صممت لتكون قدرات الدفاع الجوية نقطة قوتها كفرقاطة
ولا تستهن بقدرات صواريخ أستر رغم أن عددها ليس بكبير إلا أنها قادرة صنع الفارق
في مواجهة التهديدات الحالية بالمنطقة كما أن للمملكة القدرة على تطوير فرقاطاتها عبر تزويدها بصواريخ
أستر 30 ذي المدى الكبير عوض 15 دون مشاكل أو أي حاجة لتغيير هيكل البدن إطلاقا



ففئة الرياض مزودة بمنظومة الإطلاق A50 (على يمين الصورة أعلاه) وهي قادرة على حمل صواريخ أستر 30 رغم أنها
أكبر قليلا في الحجم من سابقتها..



موضوع جبار .. جهد تشكر عليه كثيراً !!
فرقاطة الرياض هي حقاً من افضل الموجودات في المنطقة ، ولكن نحتاج لمضاعفة العدد ان امكن
خصوصاً في الظل التوسع الذي نقوم به ، ونحتاج لأدخال الـ exocet block III بدال من الحالي وهو block II
عدا ذلك فهي لا يعلى عليها ابداً .. شاكر لك جهدك المبذول ، ودي واحترامي

الشكر لك أخي الكريم على المرور الطيب
فعلا ما جئت على ذكره صحيح أخص بالتحديد صواريخ الإكزوسيت بلوك3 يجب أن تسارع المملكة لإقتنائها
ففارق القدرات مع النسخة الأقدم مهم للغاية و المملكة عودتنا على إمتلاك الأفضل و إمتلاكها لهذه الصواريخ
مجرد مسئلة وقت بإذن الله

جهد تشكر عليه اخي الكريم ومن المعلوم ان المملكه وقعت عقد لتطوير هذه الفرقاطات واعتقد ان الاستر ٣٠ والايكزوست بلوك III من ضمن التطويرات اتمنى افادتنا عن ابرز هذه التطويرات المشموله في عقد التطوير اذا كانت متوفره لديك وشكرا

جهد تشكر عليه اخي الكريم ومن المعلوم ان المملكه وقعت عقد لتطوير هذه الفرقاطات واعتقد ان الاستر ٣٠ والايكزوست بلوك III من ضمن التطويرات اتمنى افادتنا عن ابرز هذه التطويرات المشموله في عقد التطوير اذا كانت متوفره لديك وشكرا

فعلا وقعت المملكة عقدا قبل سنتين مع شركة DCNS الفرنسية المصنعة للفرقاطات من أجل القيام بإصلاحات روتينية
بالإضافة للتطوير لكن الموقع الرسمي للشركة لم يأتي على ذكر طبيعة الأسلحة أو المعدات التي تم تطويرها
كل ما يقوله أن عمليات التحديث ستتم على مرحلتين الأولى في فرنسا و الثانية في مدينة جدة


ابرز عيوبها الضعف الكبير فى التسليح مقارنة بمثيلاتها فى باقى الدول العربية

الله يعطيك العافيه موضوع مميز من عضو مميز
وهذه الفرقاطات من افضل الفرقاطات وتطويرها ان شاء الله سيكمل الناقص بقي شيء مهم وهو زيادة عدد الفرقاطات لقواتنا البحريه وعدد الزوارق الصاروخيه واعتقد انها قادمه باذن الله ..
بالتوفيق لقواتنا البحريه ولكل قوانتا العسكريه..

من قال الفريم اقوى منها بمراحل من حيث التسليح قارن وانظر بنفسك

الفريم أقوى منها نعم ! لكن الفارق ليس مهُولاً
لا تنسى أن فرقاطات الفريم العربية أقل تسليحا من النسخة الفرنسية فهذه الأخيرة تحمل صواريخ الكروز
بينما تكتفي النسخ العربية بصواريخ الدفاع الجوي, لدى فلا وجود لفوارق جوهرية كبيرة بينهما..
كما أن الفريم ليست عدوا محتملا لفرقاطات الرياض بل من الأفضل مقارنتها مع بحرية إيران أو كورفيتات ساعر

الفريم أقوى منها نعم ! لكن الفارق ليس مهُولاً
لا تنسى أن فرقاطات الفريم العربية أقل تسليحا من النسخة الفرنسية فهذه الأخيرة تحمل صواريخ الكروز
بينما تكتفي النسخ العربية بصواريخ الدفاع الجوي, لدى فلا وجود لفوارق جوهرية كبيرة بينهما..
كما أن الفريم ليست عدوا محتملا لفرقاطات الرياض بل من الأفضل مقارنتها مع بحرية إيران أو كورفيتات ساعر
حتى مع الساعر للاسف الساعر 4.5 اقوى منها تسليحا والفارق بينها وبين الفريم كبير جدا فى التسليح

للتاكد هذا هو تسليح الفريم
والساعر 5 و4.5
الفريم
16 خلية اطلاق للاستر 15
مدفع اوتوميلارا 76 مم
3 مدافع عيار 20 مم
8 صواريخ ايكسوسيت البلوك الثالث وليس الاول
خليتى اطلاق طوربيدات لاطلالق الطوربيدات بالاضافة لحملها مروحية
الساعر 4.5 هيتز
8 صواريخ هاربون
و6 صواريخ جابرييل مضادة للسفن او 32 صاروخ باراك 1 للدفاع الجوى
اما الساعر 5 فالاتى
16 صاروخ باراك 8 للدفاع الجوى
8 صواريخ هاربون
فالانكس للدفاع الجوى
6 خلايا اطلاق طوربيدات

موضوع ممتاز ... لفت نظري التعاقد من البداية مع حاويات A50 ... بعد نظر ممتاز من قبل المتعاقد السعودي ... ننتظر التطوير الفرنسي للفرقاطة

فرقاطة رائعة جدا ولكن كيف تكون مخصصة للدفاع الجوي واقصي ما تمتلكة 16 صاروخ استر 15 بمدي 30كم


بإمكانها حمل 16 خلية اخرى
