أنظمة الدفاع الجوي السعودي

[صعصعه]

في عام 1985 قامت المملكة العربية السعودية بشراء نظام القيادة والسيطرة والاتصالات والاستخبارات (C3I) ضمن برنامج درع السلام.

In 1985 Saudi Arabia contracted with a consortium headed by Boeing for the Peace Shield command, control, communications, and intelligence (C3I) system.

وكان الغرض من الصفقة ربط المعلومات التي يتم جمعها من قبل طائرات الاواكس ورادارت المراقبة الأرضية مع المقاتلات والدفاع الجوي الأرضي بما في ذلك أنظمة هوك الصاروخية لتوفير الدفاع الجوي المتكامل .

فكرة برنامج درع السلام تعود الى 1980 و أبرمت الصفقة في 1985 و أصبح النظام في الخدمة التشغيلية الكاملة عام 1996 م ..

Conceived in the early 1980s, the Peace Shield program was not begun until 1985. Procurement of the Peace Shield system was conducted a Foreign Military Sale (FMS) with the Electronic Systems Division (ESD) of the US Air Force managing the contract. Hughes Aircraft Company (now Raytheon) was awarded a contract worth US$837 million by ESD for the Peace Shield program. The schedule requirements of 54 months to deliver a Peace Shield system were thought by many people to be impossible. There were some estimates as high as 116 months. They actually met 47 months. Total program cost was US$5.6 billion. Peace Shield became operational in late 1996 and is being continually upgraded under a maintenance and development program.

درع السلام يشمل:-
مركز قيادة العمليات المركزية , المراكز الإقليمية , رادارات بعيدة المدى

The Peace Shield system allows the Royal Saudi Air Force to manage its airborne and ground-based resources. It includes a Central Command Operations Center, regional centers, long-range radars, and a number of remote facilities. Raytheon, as the system developer, continues to sustain the system under a direct contract to the Royal Saudi Air Force

http://www.globalsecurity.org/military/world/gulf/sa-peace-shield.htm​



[صعصعه]

نظام درع السلام السعودي هو النظام الأكثر شمولية على الإطلاق من بين نظم شركة هيوز ..

The U.S. Air Force expects Hughes Aircraft to complete the Peace Shield air defense/C3I system in Saudi Arabia this summer following a final test that will begin next month. Peace Shield is the most comprehensive air defense, command-control system ever built by Hughes, which has supplied many of the major systems now in use in North America, Europe and Asia.

حسب هذا الخبر الذي يعود الى مايو 1995 , فأن إختبارات النظام النهائية كانت في صيف 1995 !

http://aviationweek.com/awin/peace-shield-strengthen-saudi-air-defense-posture


​



[momaiz1]

في عام 1985 قامت المملكة العربية السعودية بشراء نظام القيادة والسيطرة والاتصالات والاستخبارات (C3I) ضمن برنامج درع السلام.



وكان الغرض من الصفقة ربط المعلومات التي يتم جمعها من قبل طائرات الاواكس ورادارت المراقبة الأرضية مع المقاتلات والدفاع الجوي الأرضي بما في ذلك أنظمة هوك الصاروخية لتوفير الدفاع الجوي المتكامل .

فكرة برنامج درع السلام تعود الى 1980 و أبرمت الصفقة في 1985 و أصبح النظام في الخدمة التشغيلية الكاملة عام 1996 م ..



درع السلام يشمل:-
مركز قيادة العمليات المركزية , المراكز الإقليمية , رادارات بعيدة المدى

http://www.globalsecurity.org/military/world/gulf/sa-peace-shield.htm​

الخطه طولت
16 سنه..



[حميد707]

الخطه طولت
16 سنه..

مافيه شيئ غريب على ربعنا يحبون التركد والتأجيل والتنفيذ على المدى الطويل



[صعصعه]

الخطه طولت
16 سنه..

البرنامج ضخم و شامل جميع أجزاء الممكة العربية السعودية , حيث كان المتوقع أنهاء العمل خلال 54 شهر أو حتى مدة تصل الى 116 شهر لكن في الواقع تم أنجاز العمل في مدة 47 شهر مقابل تكلفة إجمالية بلغت 5.4 مليار دولار

The schedule requirements of 54 months to deliver a Peace Shield system were thought by many people to be impossible. There were some estimates as high as 116 months. They actually met 47 months. Total program cost was US$5.6 billion. Peace Shield became operational in late 1996 and is being continually upgraded under a maintenance and development program.

​



[صعصعه]

الكثير لا يعرف أن المملكة العربية السعودية تشغل 3 منظومات قيادة و سيطرة ,,

درع السلام

Integrated Early Warning national command and control system, integrating several radar systems and linking between national and regional command centers

نظام المظلة

Command and control System for Electronic Warfare and AD batteries. Comprised of regional command centers which are linked to AD assets.

نظام SAMOC

Command and control system which assigns threats and targets to AD assets.

http://www.inss.org.il/uploadImages/systemFiles/Saudia765698648.pdf

إيضاً هناك نظام MIKSA ..

Another source of complexity for CIS in Saudi Arabia is the extension of the homeland security focused MIKSA contract. Awarded in 2009 to EADS, working with local partner Al Rashid Trading and Contracting, the five year €2.8 billion award will see a network of physical barriers and surveillance capability comprising a highly monitored security fence, ground surveillance outposts and airborne monitoring extended across 9,000km of the Kingdom's borders with the UAE, Kuwait, Qatar, Jordan, Yemen, and Oman.EADS was able to overcome fierce competition from DRS Technologies and Raytheon, LG Electronics in South Korea and Thales, and BAE Systems. After the Gulf War in 1991, the first elements of MIKSA were also provided by EADS in an earlier separate contract covering that order. There are other communications and C2 projects in terms of Police/HLS that may be integrated with any nation’s CIS, notably the Thales-led Haj security contrac

http://www.reuters.com/article/us-eads-saudi-idUSL2444607120080624
http://www.miltechmag.com/2013/02/idex-2013-command-information-systems.html​



[صعصعه]



[حميد707]

الكثير لا يعرف أن المملكة العربية السعودية تشغل 3 منظومات قيادة و سيطرة ,,

درع السلام



نظام المظلة



نظام SAMOC



http://www.inss.org.il/uploadImages/systemFiles/Saudia765698648.pdf

إيضاً هناك نظام MIKSA ..



http://www.reuters.com/article/us-eads-saudi-idUSL2444607120080624
http://www.miltechmag.com/2013/02/idex-2013-command-information-systems.html​

بخصوص نظام MIKSA ( هذي مشاركة مقتبسة من الأستاذ @نمر في منتدى آخر تطرق لهذا المشروع )

"MIKSA وهي اختصار لل Ministry of Interior, Kingdom of Saudi Arabia
وهو مشروع الحاجز الالكتروني الحدودي - اسرائيل تعده من العتاد القتالي الدفاعي الرئيسي للسعودية
طبعا ذلك لانه يحوي رادرات مراقبة للسماء والارض والبحر طيلة ال 24 ساعة لمسافة حدودية تفوق ال 4000 ميل قيمة العقد كانت 20 مليار دولار هو الاكبر من نوعه في العالم اكبر حتي من الحاجز الالكتروني بين امريكا والمكسيك ينفذ على 10 سنوات ينفذه ائتلاف ايداس الالمانية ويحوي العقد انظمة لقوارب مراقبة بحرية وطائرات بدون طيار وجموعة هائلة من العتاد والمستشعرات والرادرات ويقفل كامل الحدود السعودية
وهو الاغلي في العالم "



[صعصعه]



[صعصعه]

بخصوص نظام MIKSA ( هذي مشاركة مقتبسة من الأستاذ @نمر في منتدى آخر تطرق لهذا المشروع )

"MIKSA وهي اختصار لل Ministry of Interior, Kingdom of Saudi Arabia
وهو مشروع الحاجز الالكتروني الحدودي - اسرائيل تعده من العتاد القتالي الدفاعي الرئيسي للسعودية
طبعا ذلك لانه يحوي رادرات مراقبة للسماء والارض والبحر طيلة ال 24 ساعة لمسافة حدودية تفوق ال 4000 ميل قيمة العقد كانت 20 مليار دولار هو الاكبر من نوعه في العالم اكبر حتي من الحاجز الالكتروني بين امريكا والمكسيك ينفذ على 10 سنوات ينفذه ائتلاف ايداس الالمانية ويحوي العقد انظمة لقوارب مراقبة بحرية وطائرات بدون طيار وجموعة هائلة من العتاد والمستشعرات والرادرات ويقفل كامل الحدود السعودية
وهو الاغلي في العالم "

كلام صحيح ,,

النظام على طول 9000 كم

EADS has won a major contract to build a hi-tech border security fence in Saudi Arabia, highlighting the growing market for homeland security projects as concerns grow over smuggling and illegal immigration. The European aerospace and defence group will implement a border security system along 9,000km of the kingdom's border, including a radar grid covering land borders with the UAE, Kuwait, Qatar, Jordan, Yemen and Oman.

النظام فعلاً من الأغلى عالمياً الى جانب الأمريكي !

The new border system will become one of the most expensive in the world, alongside the US-Mexico border fence, a project that gained traction following the September 11 2001 attacks on the US and subsequent fears of infiltration across the unmanned desert border with Mexico.

http://www.thenational.ae/news/uae-news/technology/eads-wins-saudi-border-security-contract

على فكرة النظام يشغل من وزارة الداخلية والفكرة كانت مقتصرة على السياج مع العراق ثم شملت الحدود السعودية

NEWTOWN, Conn. - According to a February 4 report in the French financial newspaper Les Echos, European defense prime EADS is the likely winner of a contract to develop Saudi Arabia's Ministry of Interior Saudi Arabia (MIKSA) border surveillance system. The system will include cameras and radar to detect penetration of the Saudi border by air, land, or sea. The MIKSA contract, reportedly worth from EUR1-1.5 billion ($1.3-1.9 billion), is part of an electronics effort (also referred to as the Saudi Arabian Border Guard Development Program, or SABGDP) that could ultimately rise to as high as $15 billion in value.

http://emarketalerts.forecast1.com/mic/abstract.cfm?recno=156485
https://en.wikipedia.org/wiki/Saudi–Iraq_border​



[سيمفونية الحرب]

صراحة اخوي صعصعه انت كنز و اثريتني شخصياً وارجوا ان تتحمل اسألتي
1 - هل ترى العدد مبالغ فيه 40 الف ؟ هل نحتاج هذا العدد ؟
2 - هل السعودية تشغل c4i والا c5i ؟
3 - هل منظومة درع السلام سعودية والا خليجية ؟ لاني سمعت عن درع السلام في بعض الدول الخليجية فهل هي سعودية تعمل هناك والا شلون ؟
وياليت لو تشرح لنا بشكل مختصر الفرق بين المنظومات الي ذكرتها
4 - والاهم و هذا اهم سؤال عندي هو : الايجيس !! هل صحيح ان السعودية تخلت عنه لارتفاع تكلفته ؟؟ هل هو غالي لهالدرجة ؟ وهل هذا كلام رسمي والا بس اخبار عشان الصفقة الماضية مع امريكا ما ظهر فيها الايجيس ؟؟
لاني صراحة تحطمت لما قيل ان السعودية تخلت عن الايجيس الا يمكن ان السعودية تنوي التعاقد على صفقة سفن اكبر من lcs لتضع عليها الايجيس ؟؟
تكفى عطني امل



[-Tomahawk-]

صراحة كلمات الثناء لا توفيك حقك، شكراً لك
ولايهون بقية الاعضاء الذين اثروا الموضوع
لي مشاركة بسيطه لاحقاً.



[صعصعه]

صراحة اخوي صعصعه انت كنز و اثريتني شخصياً وارجوا ان تتحمل اسألتي
1 - هل ترى العدد مبالغ فيه 40 الف ؟ هل نحتاج هذا العدد ؟
2 - هل السعودية تشغل c4i والا c5i ؟
3 - هل منظومة درع السلام سعودية والا خليجية ؟ لاني سمعت عن درع السلام في بعض الدول الخليجية فهل هي سعودية تعمل هناك والا شلون ؟
وياليت لو تشرح لنا بشكل مختصر الفرق بين المنظومات الي ذكرتها
4 - والاهم و هذا اهم سؤال عندي هو : الايجيس !! هل صحيح ان السعودية تخلت عنه لارتفاع تكلفته ؟؟ هل هو غالي لهالدرجة ؟ وهل هذا كلام رسمي والا بس اخبار عشان الصفقة الماضية مع امريكا ما ظهر فيها الايجيس ؟؟
لاني صراحة تحطمت لما قيل ان السعودية تخلت عن الايجيس الا يمكن ان السعودية تنوي التعاقد على صفقة سفن اكبر من lcs لتضع عليها الايجيس ؟؟
تكفى عطني امل

- على العكس أرى العدد قليل و شخصياً أتوقع أكثر !

- حالياً تشغل C4I حسب ما أعرف لكن بيونغ و رايثيون عرضت النظام الأحدث في عام 2015 و لا أعلم هل تمت الصفقة أو لا

- درع السلام منظومة سعودية , في الواقع الدفاعات الجوية الخليجية تتلقى المعلومات عبر الربط مع الأواكس السعودية

- الإيجبس نظام الأحلام لايمكن التخلي عنه , ربماً هناك ملاحظات آخرت الصفقة مثل مواصفات السفينة و غيرها

http://www.airforce-technology.com/...c5i-solution-to-royal-saudi-air-force-4521673
http://www.prnewswire.com/news-rele...ution-to-royal-saudi-air-force-300040240.html

​



[-Tomahawk-]

مواصفات الرادارات البعيدة المدى العاملة في قوات الدفاع الجوي الملكي السعودي

رادار TPS-77
يعمل على نطاق (D/L) ويمكنه كشف هدف يبلغ مقطعه الراداري 1 متر مربع من مسافة تصل الى 300 كم

-------

رادار TPS-43
يعمل على نطاق S ويمكنه كشف هدف يبلغ مقطعه الراداري 2.5 متر مربع من مسافة تصل الى 408 كم

-------

رادار TPS-70
يعمل على نطاق EF ويمكنه كشف هدف يبلغ مقطعه الراداري 2 متر مربع من مسافة تصل الى 440 كم

​



[سيمفونية الحرب]

- على العكس أرى العدد قليل و شخصياً أتوقع أكثر !

- حالياً تشغل C4I حسب ما أعرف لكن بيونغ و رايثيون عرضت النظام الأحدث في عام 2015 و لا أعلم هل تمت الصفقة أو لا

- درع السلام منظومة سعودية , في الواقع الدفاعات الجوية الخليجية تتلقى المعلومات عبر الربط مع الأواكس السعودية

- الإيجبس نظام الأحلام لايمكن التخلي عنه , ربماً هناك ملاحظات آخرت الصفقة مثل مواصفات السفينة و غيرها

http://www.airforce-technology.com/...c5i-solution-to-royal-saudi-air-force-4521673
http://www.prnewswire.com/news-rele...ution-to-royal-saudi-air-force-300040240.html

​

انت متأكد انه ماتم التخلي عنه ؟ عندك مصادر مثلاً؟
لان الصفقة الاخيرة على السفن مع الامريكان جت برادار ثاني trs-4d و هذا يدل انهم طلبوه والا ؟



[صعصعه]

وياليت لو تشرح لنا بشكل مختصر الفرق بين المنظومات الي ذكرتها

- درع السلام أعتقد سبق الشرح عنها , منظومة القيادة الرئيسية و الثابتة للقوات المسلحة !

- نظام المظلة نظام قيادة وسيطرة صمم خصيصا للسعودية من قبل شركة تاليس الفرنسية يربط الشورد بالهوك والباتريوت مع القوات الجوية في 6 مراكز ثابته ومتحركة
https://www.thalesgroup.com/ar/glob...africa/saudi-arabia/mjl-ldf-blmmlk-lrby-lswdy

- نظام SAMOC انتاج شركة EADS ( إيرباص حالياً ) إيضاً منظومة قيادة و سيطرة متكاملة , وحاليا يعتبر النظام المتكامل للقيادة في الجيش الالماني يربط الهوك والباتريوت مع الثنائي شاهين و كورتال وله قدرة على ربط عدة مراكز قياداة وسيطرة دفعة واحده وله القدرة ان يستخدم البني التحتية المتطورة من الالياف الضوئية في حال المراكز الثابتة او الاتصال من خلال TDL في حال التحرك حسبما قال الخبير @نمر

و مثلما نعلم هذه الأنظمة تكاملية , في حال مثلاً تم تعطيل نظام درع السلام لن تشل القوات السعودية و تعمل منفردة عكس باقي القوات الإقليمية و جل العالمية التي تشغل نظام واحد و تعول عليه.

​



[صعصعه]

انت متأكد انه ماتم التخلي عنه ؟ عندك مصادر مثلاً؟
لان الصفقة الاخيرة على السفن مع الامريكان جت برادار ثاني trs-4d و هذا يدل انهم طلبوه والا ؟

نعم متاكد , الإيجبس ليس شرطاً أن يكون محمول على سفن بحرية !
إيضاً هناك نسخ من الإيجبس و نحن نريد النسخة الأفضل حتى أن كان صعباً
لكن أن كنت تريد النصيحة , الصفقة البحرية معقدة كثيراً لذا ستطول ..​



[Hero of Chaos]

يعطيك العافيه موضوع مختصر وجميل.
---------------------------------------------

الدفاع الجوي الملكي السعودي منذ نشأته وهو يحظى بإهتمام القيادة نظراً لأهميته لحماية أجواء المملكة العربية السعودية وكان في بدايته يمتلك عدد من المدفعيه المضادة للطائرات من عيارات مختلفه ( 30 مم ، 40 مم ، 90مم ، 120مم ) مقطورة و ذاتية الحركه وبعد إنفصاله من سلاح المدفعيه عام 1966م أمتلك أول منظومة صاروخيه مضادة للطائرات وهو نظام الدفاع الجوي Thunderbird البريطاني الصنع وكان هذه النظام في تلك الوقت نظام متطور للغايه حيث كان يصل مدى الصاروخ الى 75 km وبسرعة Mach 2.7 ، وبنفس العام أنظمت أول دفعه من منظومة الدفاع الجوي الامريكية MIM-23A HAWK حيث تم التعاقد على 10 سرايا منها واستمر التسليم حتى عام 1968م وكان يصل مدى هذه المنظومة الى 25 كلم وحتى إرتفاع 13,700متر تقريباً ، وفي عام 1972م دخل أول صاروخ مضاد للطائرات محمول بالكتف وهو الصاروخ الامريكي FIM-43C Redeye ذو مدى 4,5 كلم ، وفي عام 1974م تم طلب 6 سرايا من منظومة MIM-23B HAWK المطورة حيث تم تحديث مدى المنظومة لتصل الى 40 كلم وحتى إرتفاع 20 كلم واستمر تسليم المنظومة حتى عام 1981م (وتبعها عدة صفقات لمنظومة HAWK وكما تم تطويرها بشكل مستمر) ، وفي عام 1975م تم طلب عدد كبير من مدفعية GDF 35mm المضادة للطائرات ، وفي نفس العام تم شراء عدد 8 سرايا من منظومة الدفاع الجوي الفرنسية Crotale وشملت عدد 300 صاروخ R-440 ، وفي عام 1979م تم شراء عدد 12 سرية من منظومة الدفاع الجوي Shahine وشملت عدد 550 صاروخ R-460 ،وفي نفس العام استلمت المملكة عدد غير معروف من المنظومة المدفعية M-163 VADS ، وفي عام 1982م تم شراء عدد 10 سرايا من منظومة I-HAWK ، وفي عام 1984م تم شراء عدد 8 منظومات اخرى من منظومة الدفاع الجوي Crotale وشملت على عدد 250 صاروخ R-440 وكما شملت الصفقة المعروفه بصفقة 'Al Thakeb' على 24 منظومة Shahine و على 10 منظومات مقطورة Shahine ATTS وشملت على 1500 صاروخ R-460 واشتملت ايضاً على عدد 63 مدفع SPAAG AMX-30 DCA، وفي نفس العام استلمت المملكة عدد 400 صاروخ مضاد للطائرات من نوع FIM-92 Stinger ،وفي عام 1989م قامت المملكة بشراء عدد 700 صاروخ فرنسي ممحول بالكتف من نوع Mistral وفي عام 1990م قامت المملكة بشراء 6 منظومات Shahine و175 صاروخ R-460 وفي نفس العام طلبت المملكة عدد 8 سرايا من منظومة الدفاع الجوي Patriot ومعها 384 صاروخ MIM-104C PAC-2 وكما تم طلب 200 صاروخ FIM-92 Stinger ، وبعد ما اثبت الباتريوت قدرته وكفائته العالية تبعها عام 1992م صفقة ضخمه أخرى شملت عدد 13 سرية و 761 صاروخ وفي عام 1993م تم شراء 629 صاروخ ،وفي عام 1998م قامت المملكة بشراء 629 صاروخ من نوع MIM-104C PAC-2 وفي عام 2011 قامت المملكة بشراء عدد غير معروف من الصاروخ الصيني المحمول بالكتف من نوع QW-2 ، وفي عام 2015 قامت المملكة بشراء عدد 320 صاروخ من نوع MIM-104F PAC-3 .

وطبعاً لاننسى أحد أهم المشاريع للدفاع الجوي وهو مشروع " درع السلام "

الذي شمل شبكه رادارية ضخمه مكونه من منظومات رادارية محموله وجواً ورادارات أرضية متنوعه مثل الـ ( TPS-43 و TPS-77 و TPS-63 و TPS-70 )

ولاننسى الدفاع الجوي بالحرس الوطني فهو يمتلك منظومة دفاعية متكاملة ( صاروخية ، مدفعية ، رادارية )

- عدد ( 49 ) منظومة MPCV
- عدد ( غير معروف ) من منظومة VL - MICA
- عدد ( غير معروف ) من صواريخ MICA بنوعيها
- عدد ( غير معروف ) من منظومات Mistral ATLAS
- عدد ( 1800 ) صاروخ من نوع Mistral ( قام بشرائهم على صفقتين تم توقيعهما عام 2006 و 2011 )
- عدد ( غير معروف ) من المدفعيه المضادة للطائرات الفولكان
- عدد ( غير معروف ) من المنظومة المدفعيه RAPID FIRE
- عدد ( 20 ) رادار Ground Master 60 ( رادار ثلاثي الابعاد ويعمل بنطاق S-Band ويصل مدى رصده الى 80 كلم وبإرتفاع 15.000 متر)
- عدد ( غير معروف ) من رادارات MCP والذي يصل مدى رصدها الى 30 كلم.


---------------------------------------------

ولا ننسى أنظمة الدفاع الجوي التي لدى القوات البحرية ( ASTER-15 SAAM ، Mistral ،Crotale )

---------------------------------------------

* منظومة الهوك تم تطويرها الى أحدث معيار Phase III.

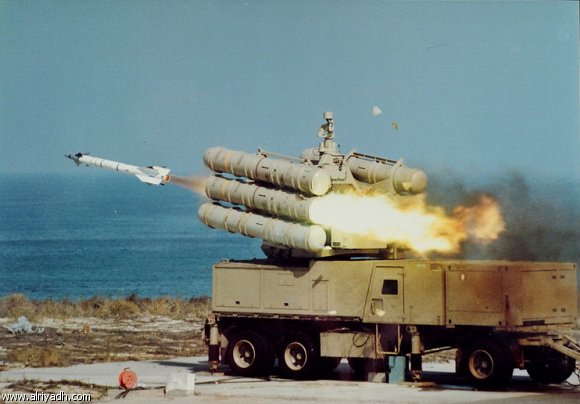

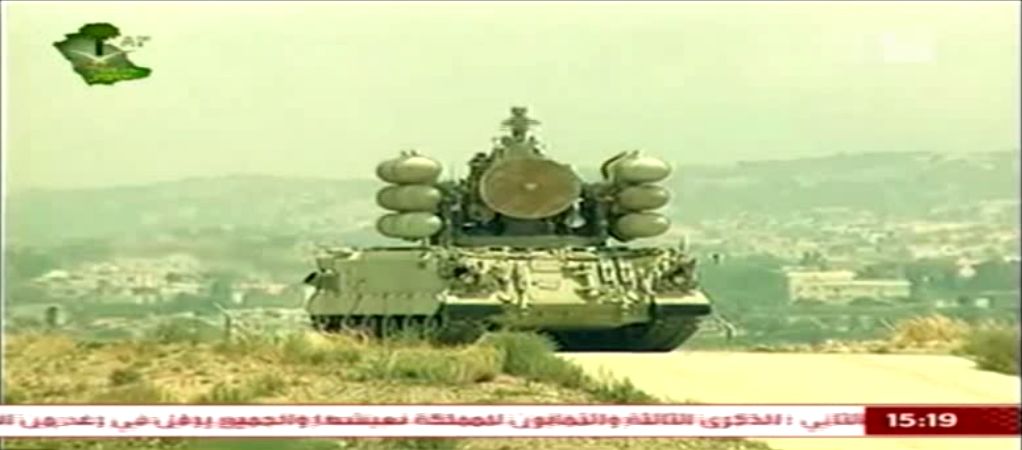

* منظومة الشاهين تم تحديثها الىCROTAL NG


هذا والله أعلم

هل عندك مصدر على تحديث منظومات الكروتال الى NG ؟

ايضا مصدر على TPS-77



[حميد707]

هل عندك مصدر على تحديث منظومات الكروتال الى NG ؟

ايضا مصدر على TPS-77

http://www.crainsdetroit.com/articl...977/contractors-await-outcome-to-egypt-strife

http://www.deagel.com/news/FMS-Saudi-Arabia-Requests-ANFPS-117-Radar-Upgrade_n000005050.aspx

http://www.globalsecurity.org/military/world/gulf/sa-peace-shield.htm

http://www.latribune.fr/entreprises...t-de-missiles-crotale-en-arabie-saoudite.html


وهناك مصادر كثيرةب المنتدى لكني لم اجدها



[-Tomahawk-]

اضافة لمشاركة اخوي @حميد707 بالاعلى ولتوضيح

FPS-117 هو نفسه TPS-77 ... الفرق ان TPS-77 قابل لنقل

The transportable version is called AN/TPS-77
