السلام عليكم هذا الموضوع سيكون مخصص للمحة تاريخية حول المروحيات ذات الاجنحة او المحركات المتحركة طبعا لم اجد تفسير لكلمة Tilt Rotor و لكن ان شاء الله المعنى يكون اوضح مع الشرح القادم.

في هذا الموضوع سنتكلم عن التصميم الناجحة لهذا النوع من المروحيات و التي بداءت التجارب عليه من عام 1955

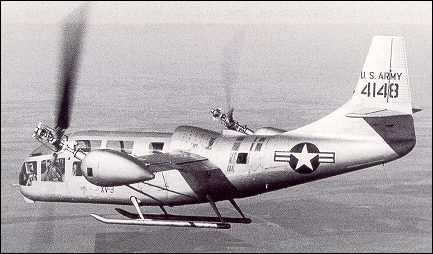

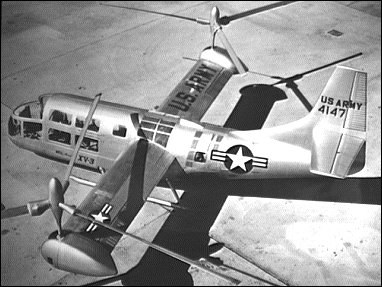

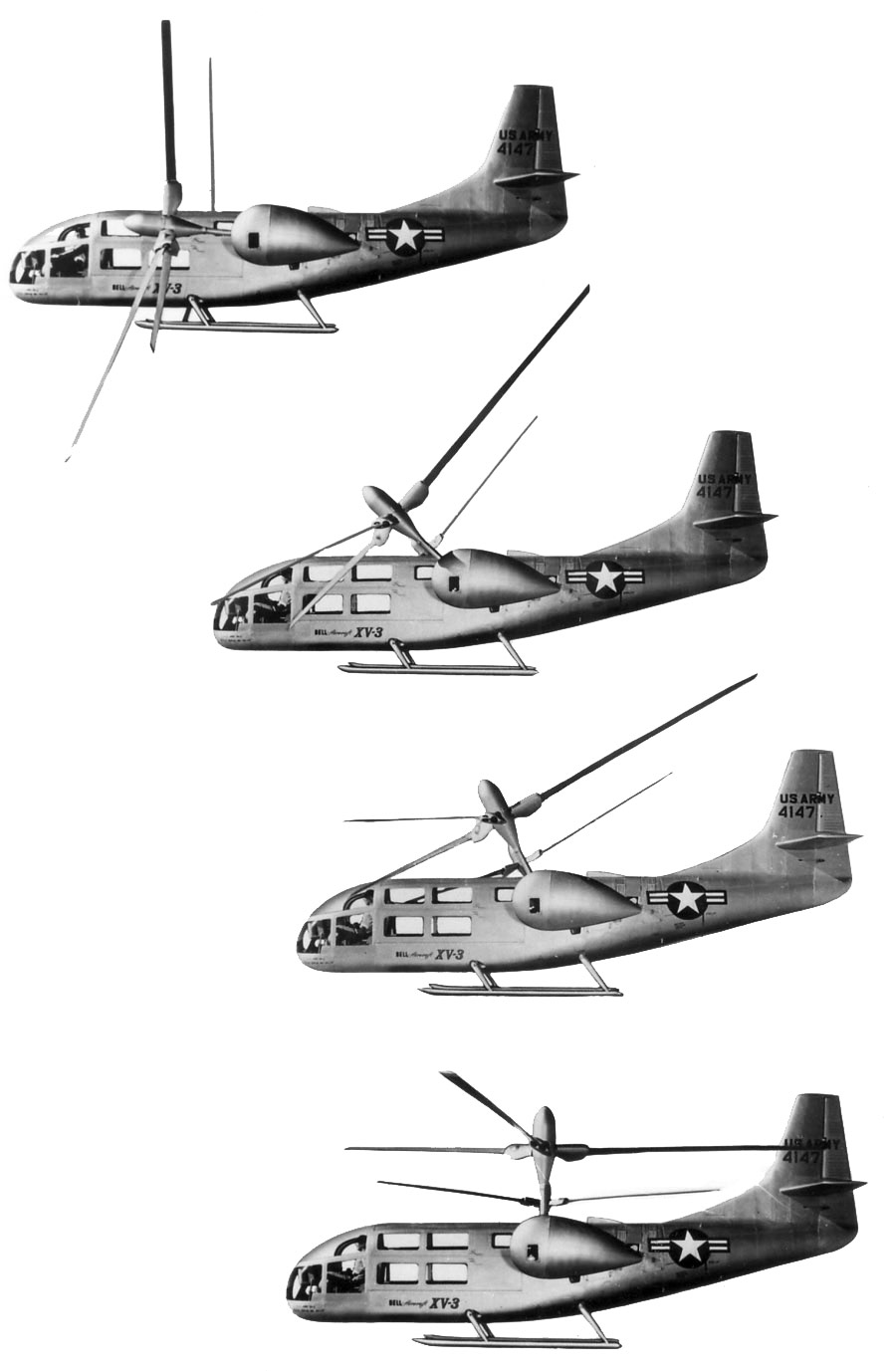

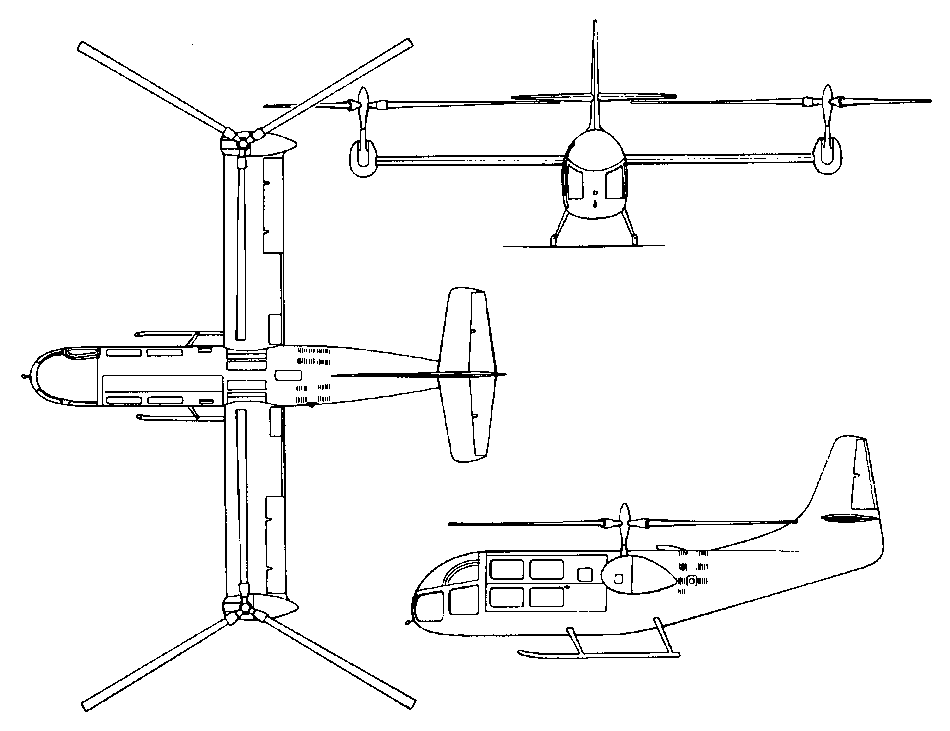

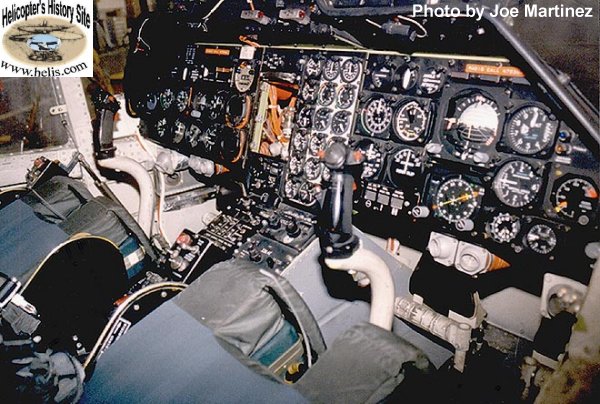

اول نموذج تم تصنيعه كان من طرف شركة (Bell) الامريكية و هو XV-3 (Bell)








هذا النموذج التجريبي تم تصنيعه شراكة بين سلاح الجو الامريكي و الجيش الامريكي و تم تجربة اول طيران في 11 اوت 1955 و اتم 100 طيران ناحج ليتعرض في الاخير الى حادث اثناء تجربته في نفق هوائي سنة 1966.







لمن له بعض الوقت يمكنه متابعة هذا الوثائقي



snt

خـــــبراء المنتـــــدى
إنضم
30 يوليو 2010
المشاركات
3,268
التفاعلات
16,906 1,399 0

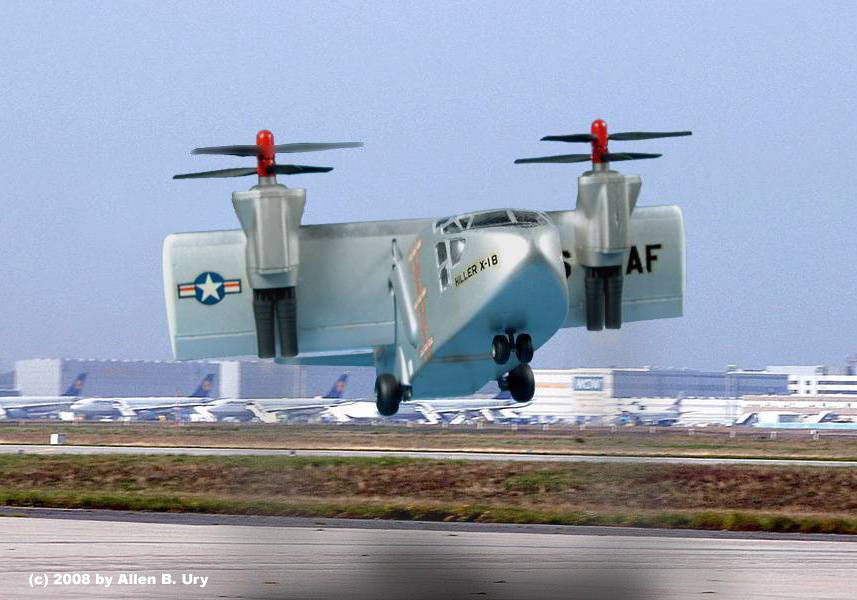

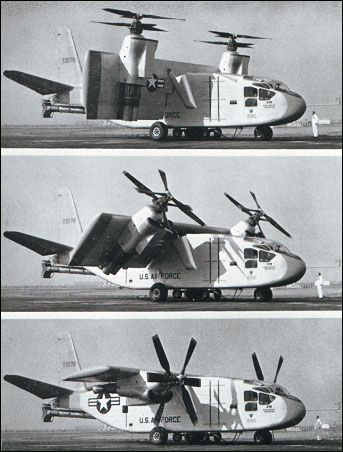

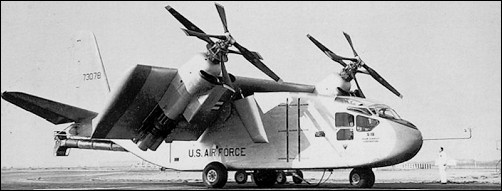

النموذج الثاني هو X-18 (Hiller)





هذه المروحية من انتاج شركة Hiller Aircraft Corporation

بداءت التجارب عليها في 1957 و الطائرة تعتبر تجميع من عدة قطع من طائرات اخرى مختلفة





الطائرة اتمت بنجاح عديد التجارب و لكن تم الغاء البرنامج



snt

خـــــبراء المنتـــــدى
إنضم
30 يوليو 2010
المشاركات
3,268
التفاعلات
16,906 1,399 0

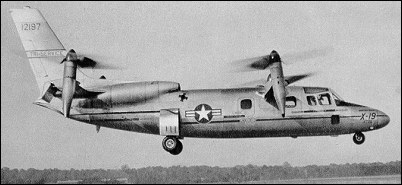

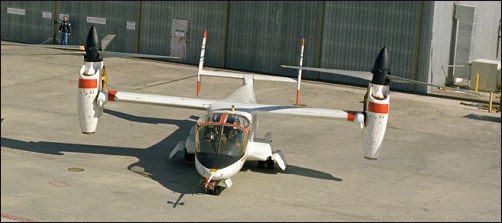

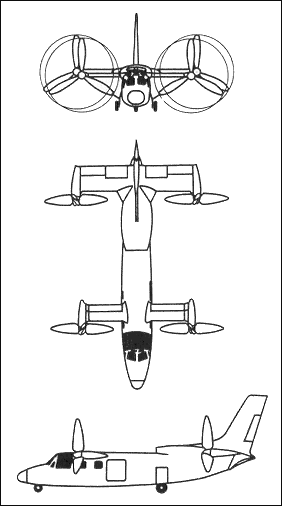

X-19 (Curtiss Wright) - 1963





الطائرة تم تصميمها على اساس مدني و قادرة على حمل 4 ركاب



تم تصنيع نموذجين من الطائرة النموذج الاول تحطم في تجربة الطيران الثانية الخاصة به
في نوفمبر من عام 1963 به فيما لم يحلق النموذج الثاني ابدا.









snt

خـــــبراء المنتـــــدى
إنضم
30 يوليو 2010
المشاركات
3,268
التفاعلات
16,906 1,399 0

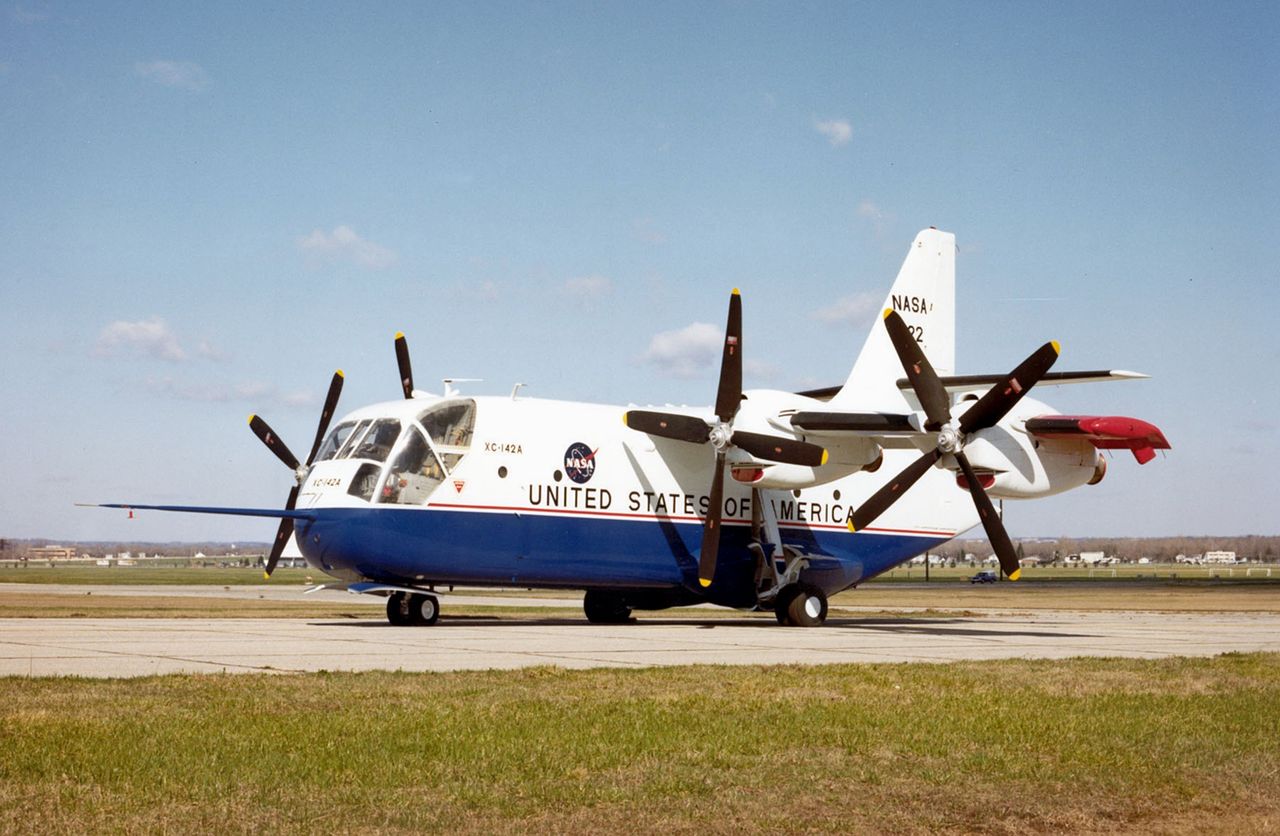

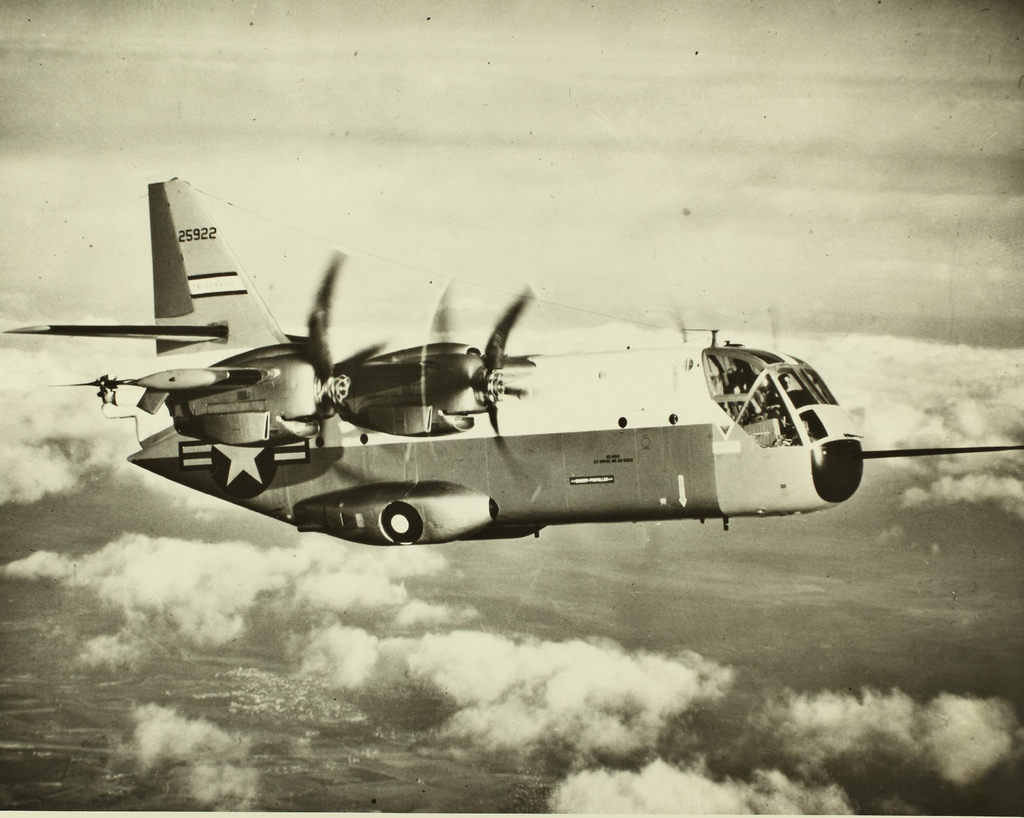

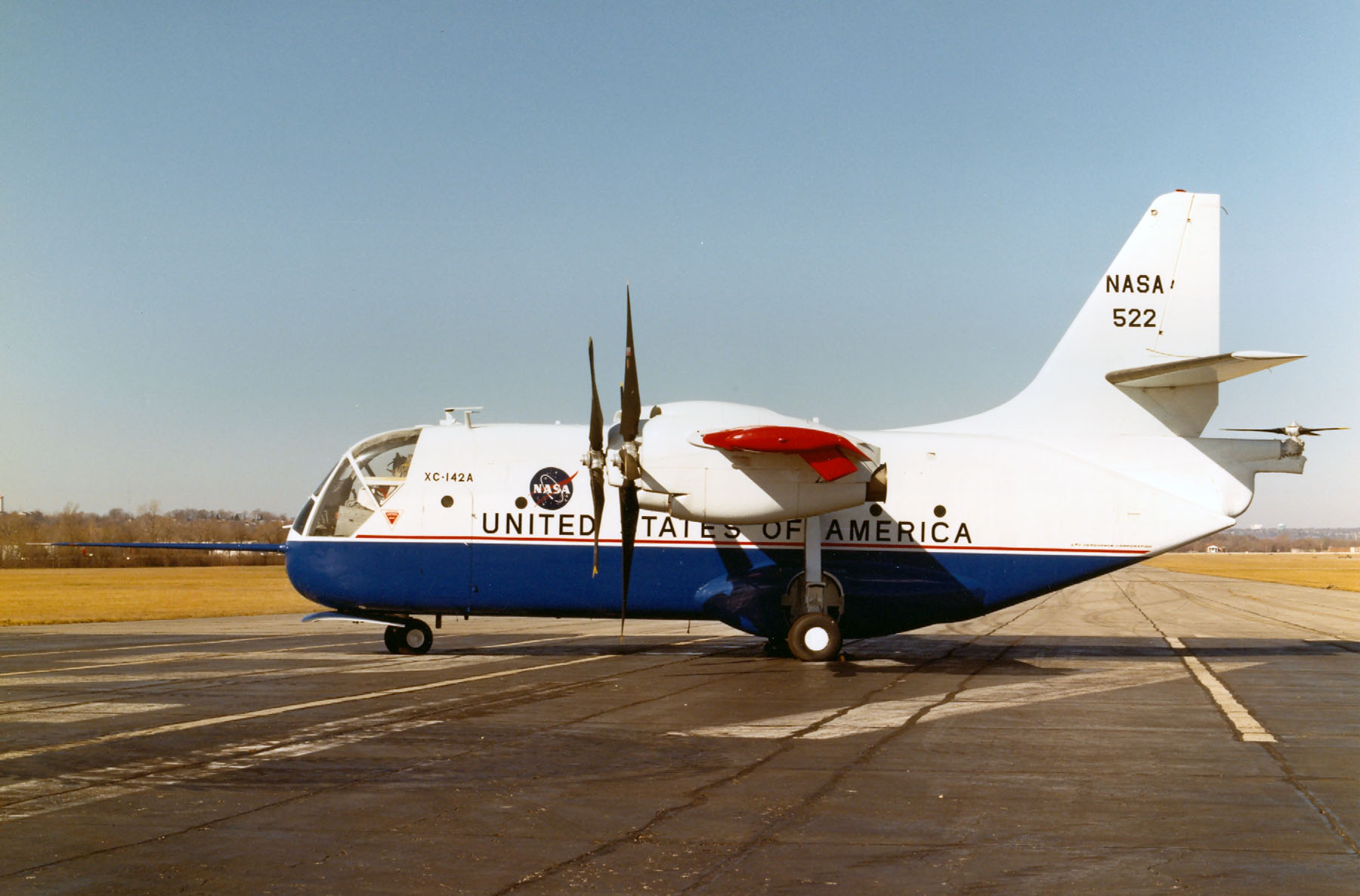

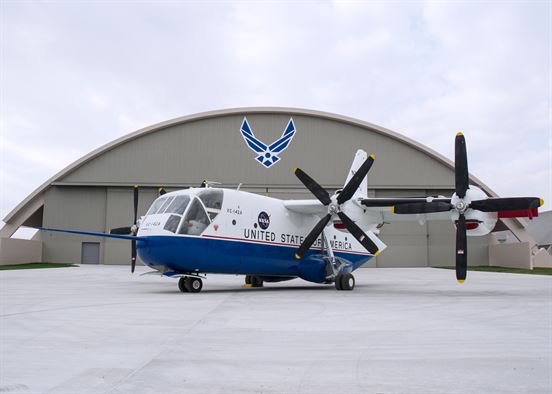

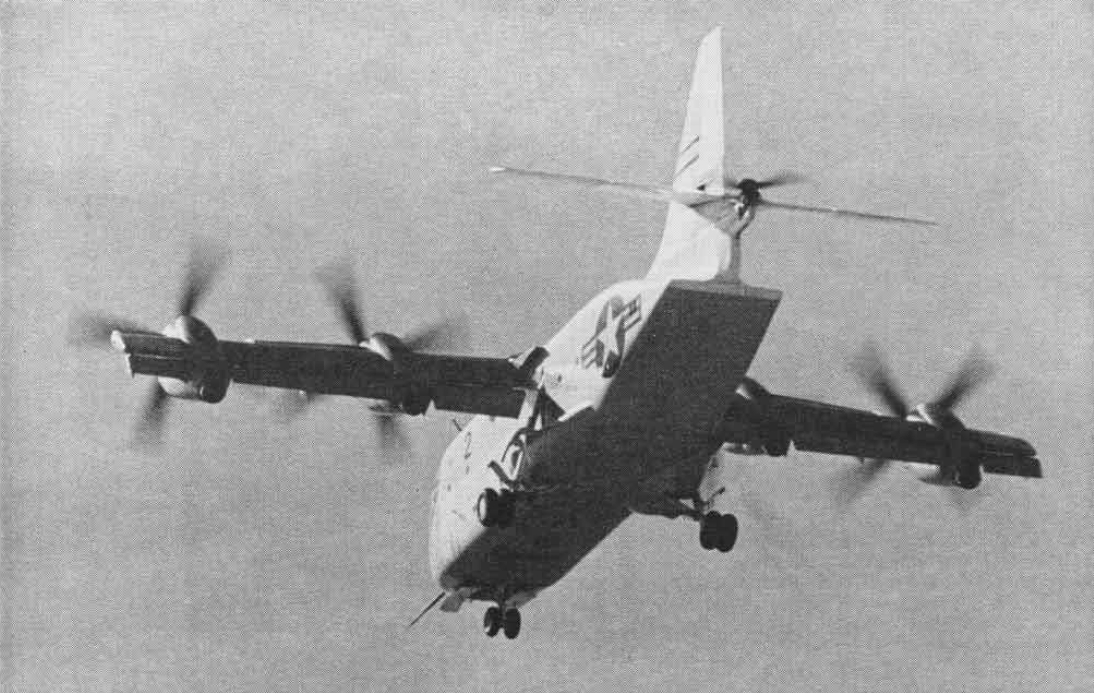

XC-142A (Vought) - 1964



تم بناء النموذج الاول لاختبار الطيران العمودي سنة 1960 لتقوم الطائرة باول طيران سنة 1964 لتوضع فيما بعد في المتحف سنة 1970 .













snt

خـــــبراء المنتـــــدى
إنضم
30 يوليو 2010
المشاركات
3,268
التفاعلات
16,906 1,399 0

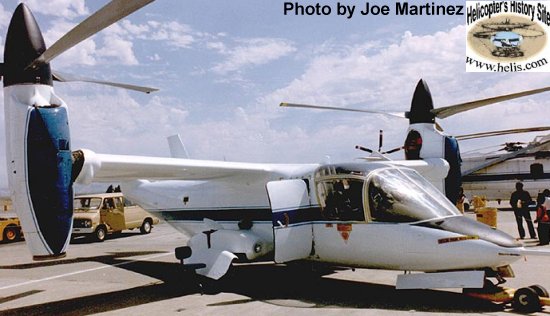

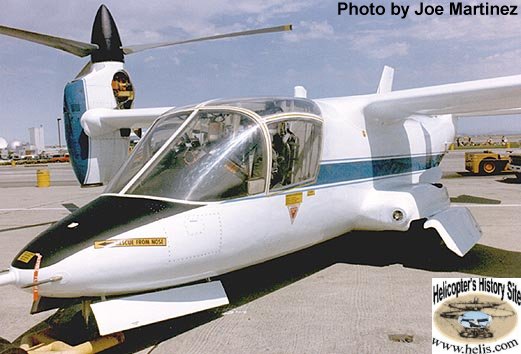

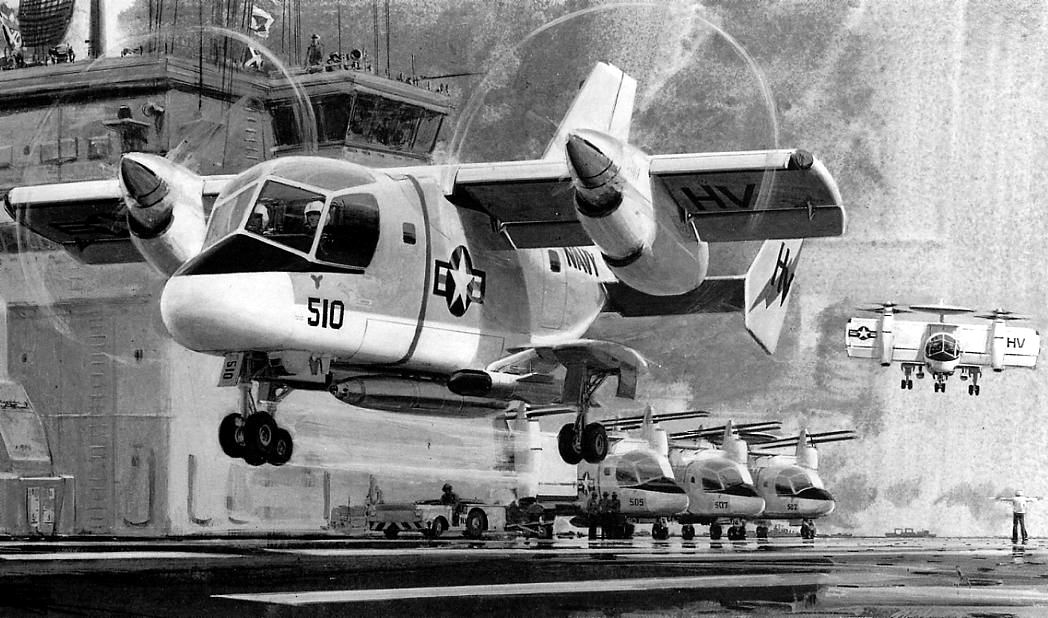

تواصلت التجارب مع هذا النوع من الطائرة مع الطائرة

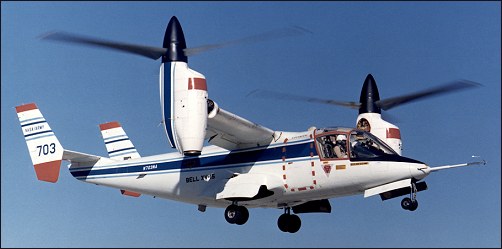

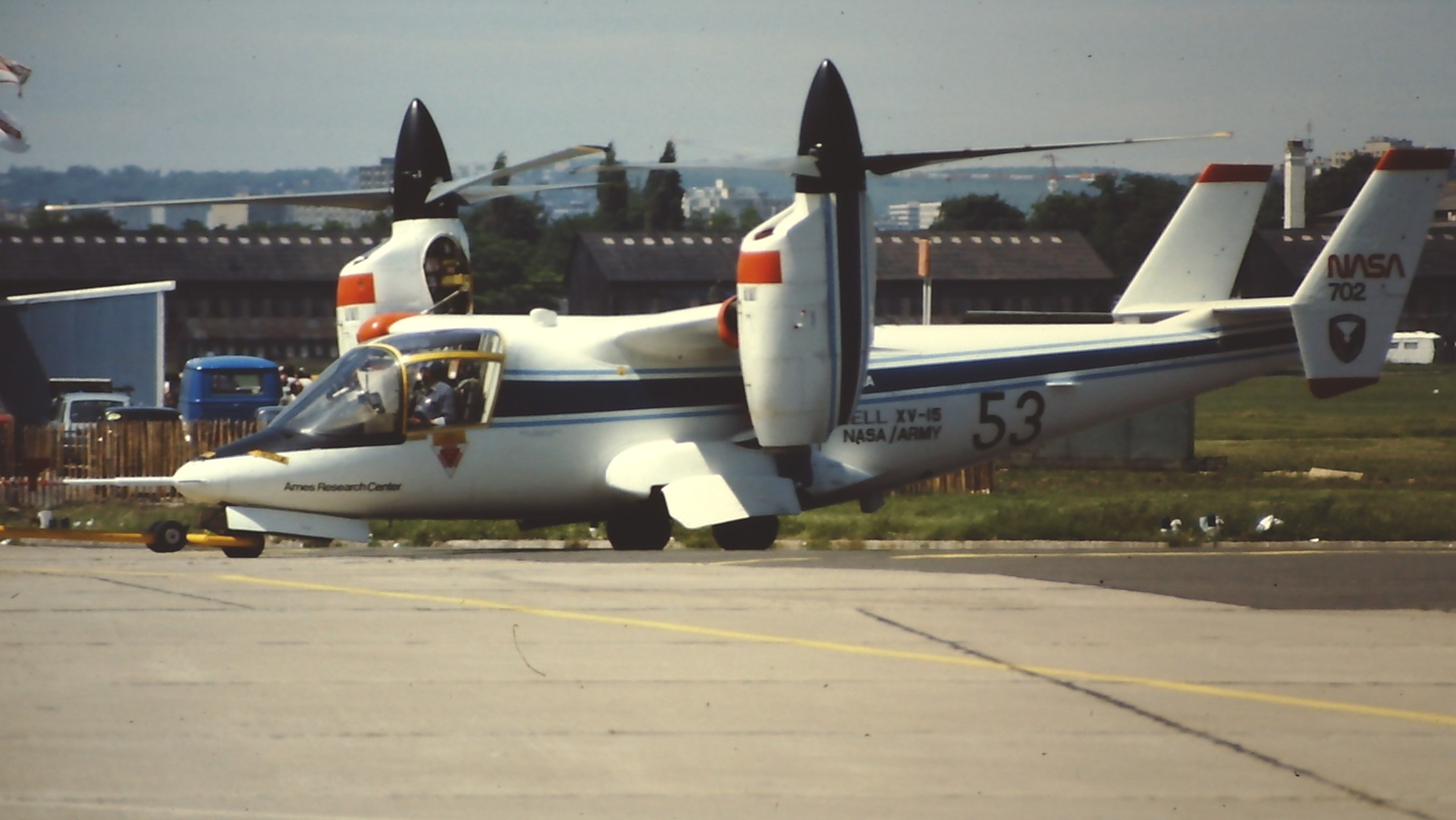

XV-15 (Bell) 1977






تعتبر النموذج الناجح الثاني لشركة Bell الامريكية



قامت الطائرة باول طيران لها في 3 مارس 1977








يمكن اعتبار هذه الطائرة الام الشرعية للمروحية الشهيرة V-22 Osprey




snt

خـــــبراء المنتـــــدى
إنضم
30 يوليو 2010
المشاركات
3,268
التفاعلات
16,906 1,399 0

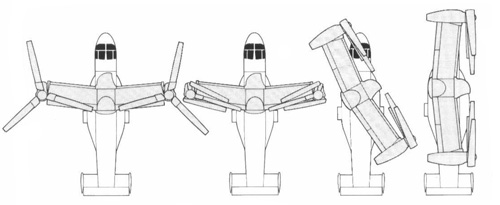

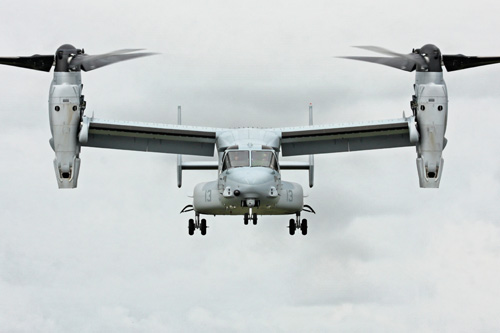

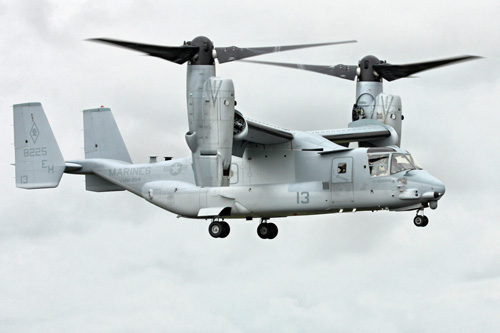

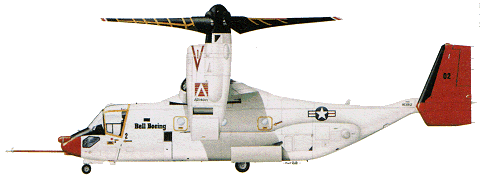

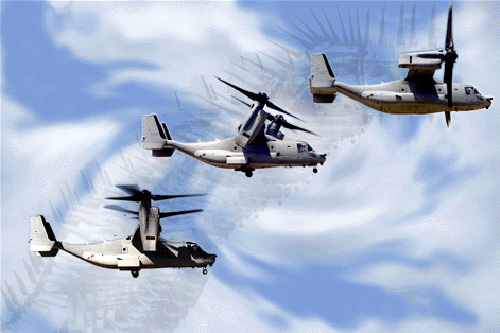

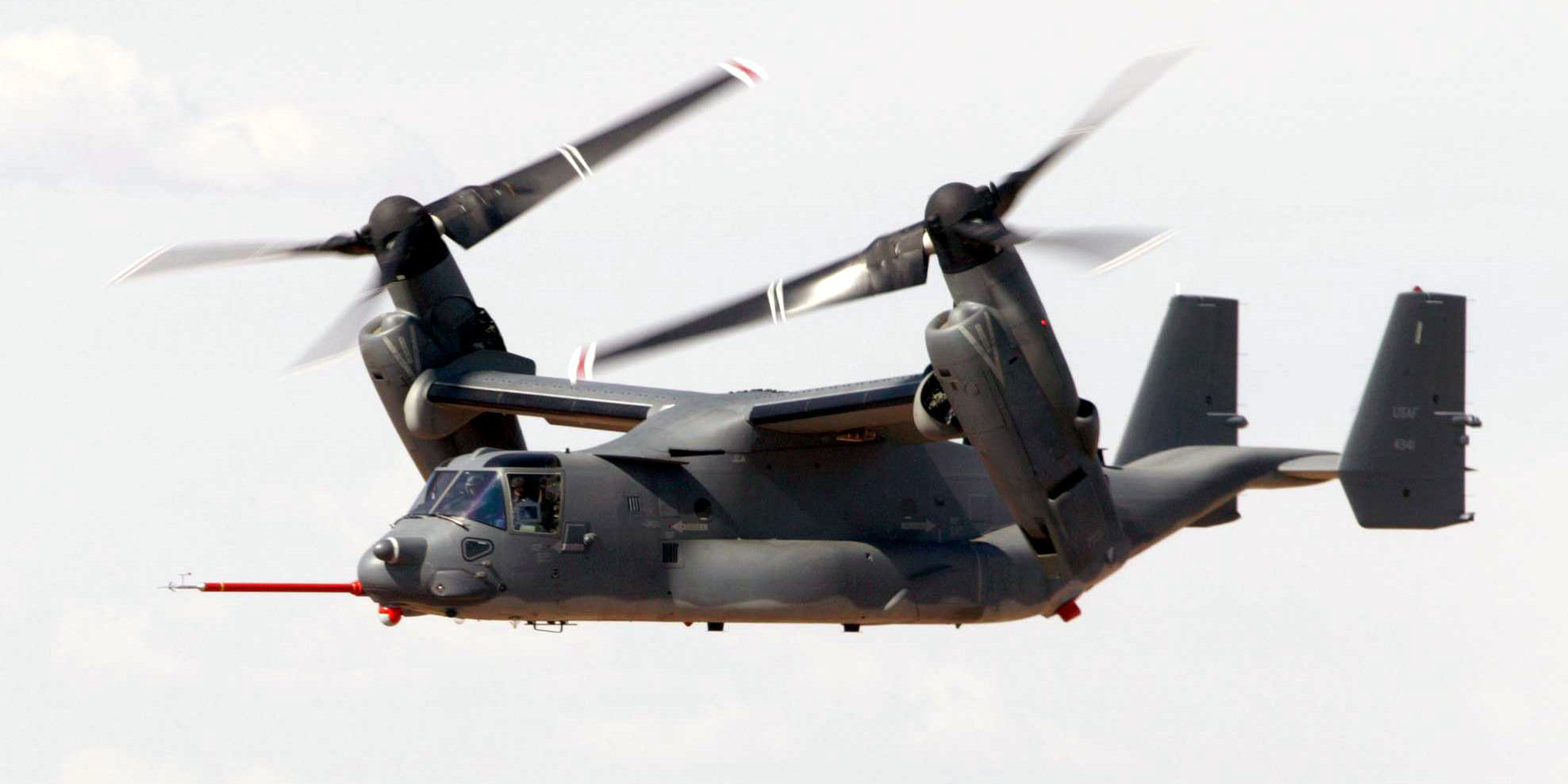

V-22 (Bell/Boeing) 1989





يمكن اعتبارها اول نموذج يدخل الخدمة فعليا حيث كان لشركة Bell عديد التجارب مع هذا النوع من الطائرات و قد مرت بنا تجارب الشركة في ما سبق لتخرج هذه الطائرة او المروحية التحفة

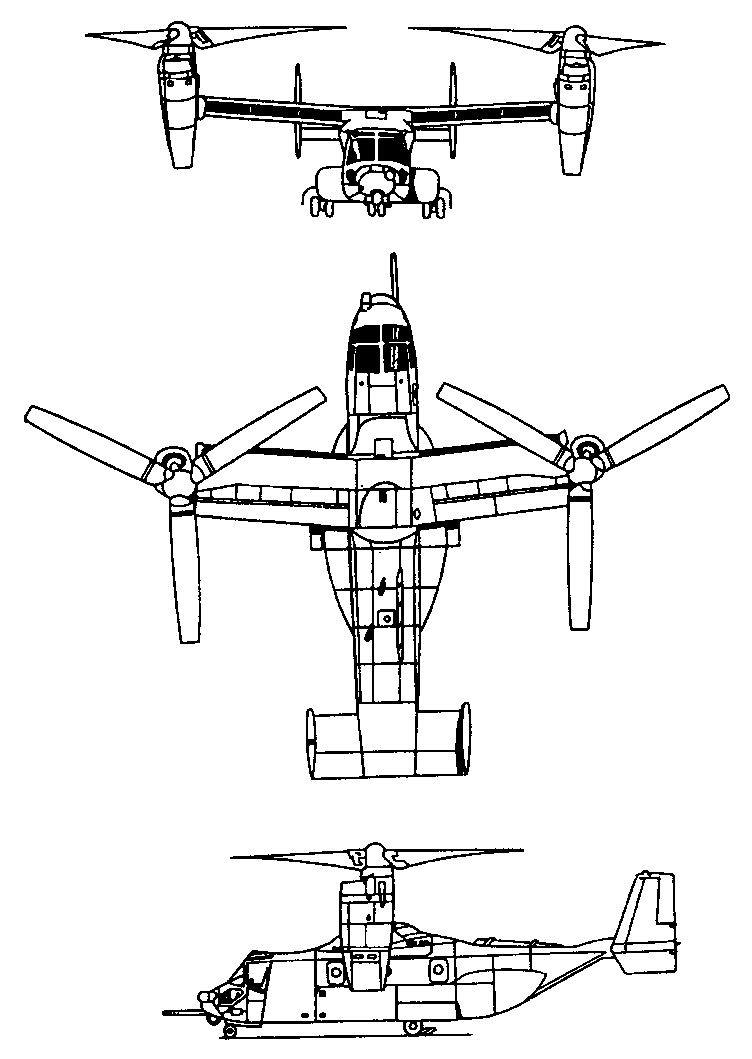

أهم مواصفات الطائرة هي :

  • الطول : 62.5 قدم
  • طول الجناح : 46.4 قدم
  • قطر المروحة : 38 قدم
  • الوزن فارغة : 31772 رطل
  • الوزن الأقصى للإقلاع العمودي : 47500 رطل
  • المحركات : محرك على كل جناح
  • الطاقم : 3 أفراد
  • مقاعد الجنود : 24 مقعد
  • عدد حمالات الجرحى : 12 حمالة
  • سرعة الطواف : 275 عقدة

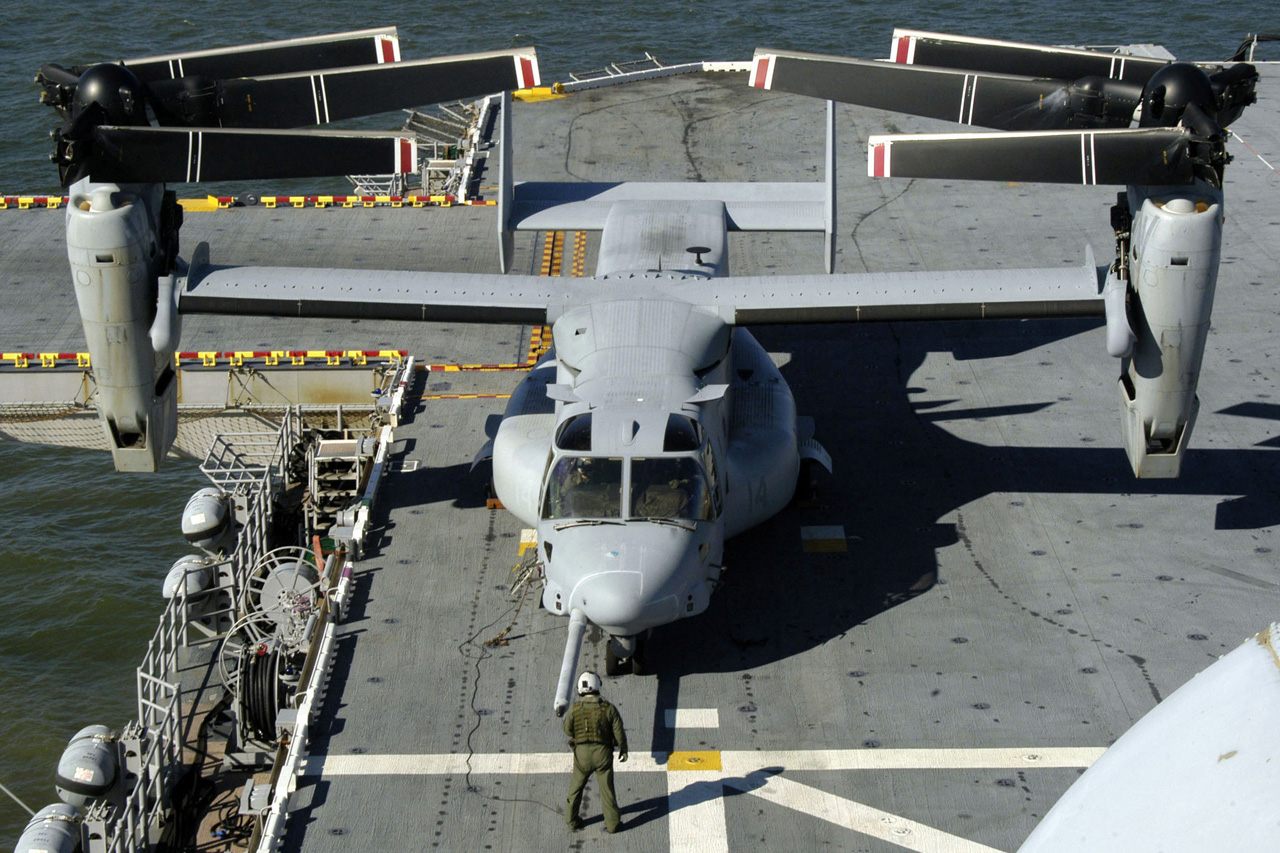

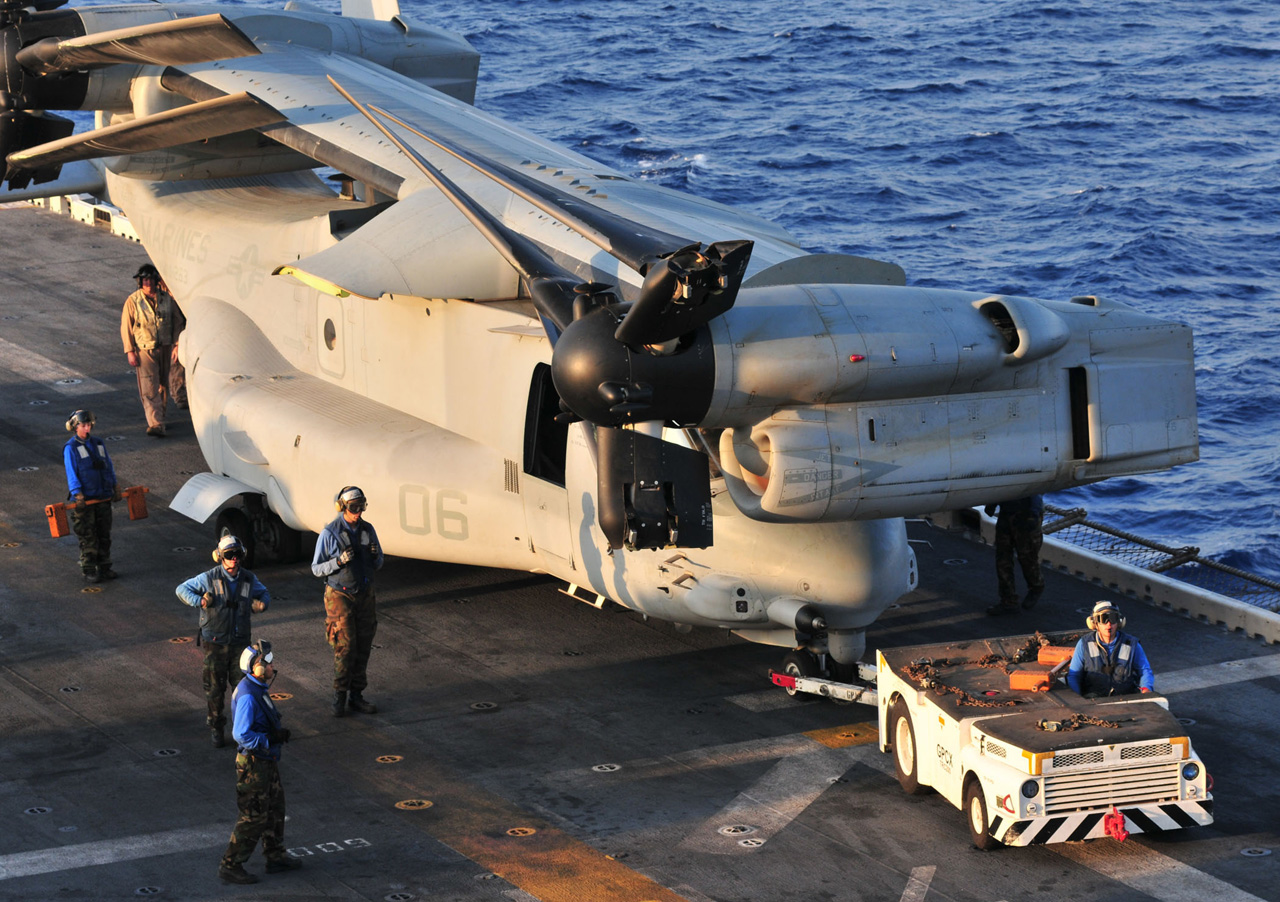

كيفية وضع الطائرة على حاملة الطائرات










snt

خـــــبراء المنتـــــدى
إنضم
30 يوليو 2010
المشاركات
3,268
التفاعلات
16,906 1,399 0

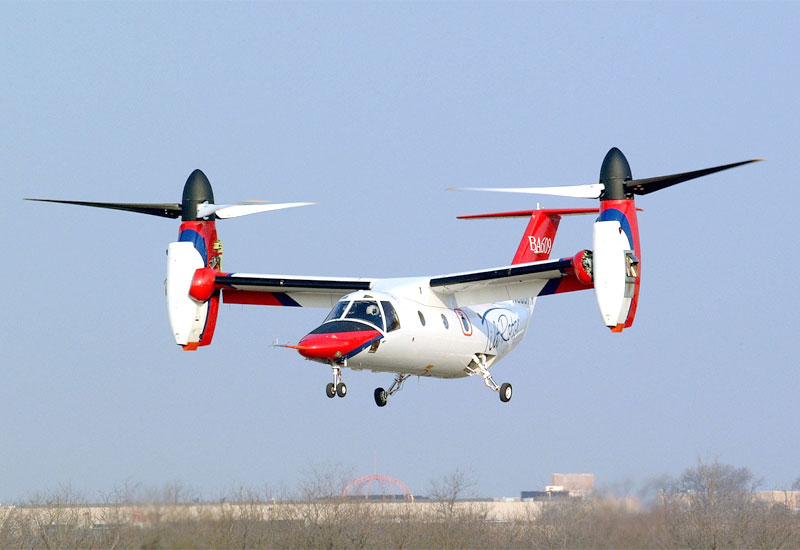

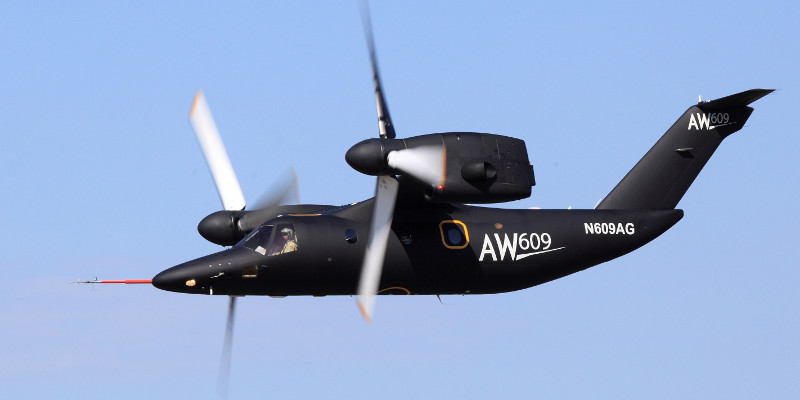

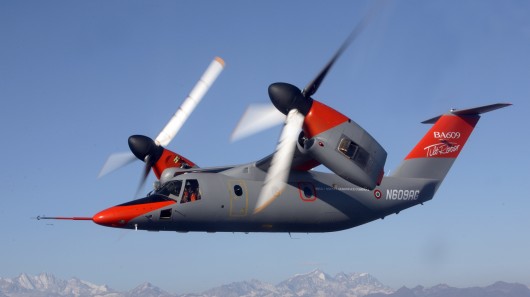

AW-609 (Augusta Westland) - 2003





من انتاج الشركة الايطالية AgustaWestland AW

بداءت التجارب على النموذج سنة 2002 و نجحت في اول طيران سنة 2003

قد تدخل الطائرة الخدمة او تحصل على شهادة تمكنها من ذلك سنة 2017








snt

خـــــبراء المنتـــــدى
إنضم
30 يوليو 2010
المشاركات
3,268
التفاعلات
16,906 1,399 0

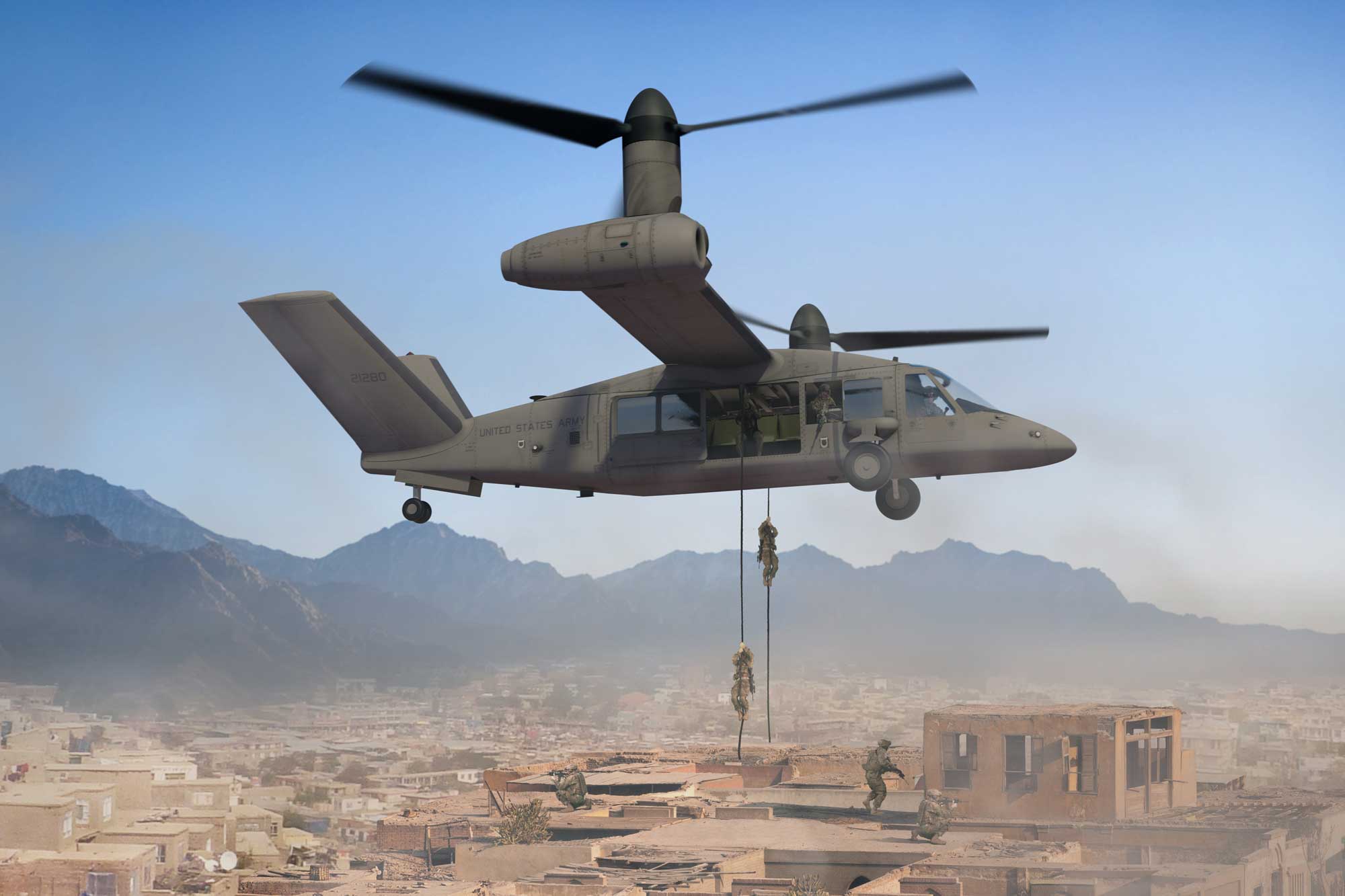

V-280 (Bell) (2014)



بعد نجاح شركة Bell في تصميم و انتاج الطائرة الشهيرة V-22 تقوم الشركة بالعمل على تصميم جديد و نوعي تحت اسم Valor V-280 و هو برنامج طموح بهدف تعويض المروحيات من UH-60 Black Hawk تم عرض النموذج الاول في 10 افريل 2013 و من المتوقع ان تقوم باول تجربة طيران في 2017 ليتم بعد ذلك ادخالها للخدمة حسب ماهو متوقع في عام 2020.








snt

خـــــبراء المنتـــــدى
إنضم
30 يوليو 2010
المشاركات
3,268
التفاعلات
16,906 1,399 0
الى هنا ينتهي هذا الموضوع مرحبا بكم جميع الموضوع مفتوح للجميع

لا املك الاسد الخاص بديزني و لكن هذا شعارنا في الاسفل





















snt

خـــــبراء المنتـــــدى
إنضم
30 يوليو 2010
المشاركات
3,268
التفاعلات
16,906 1,399 0
اين التفاعل يا اخوة الموضوع حصري للمنتدى و لا يوجد في اي منتدى عربي اخر​
