بسم الله الرحمن الرحيم

هذا هو موضوعي العشرون عن العسكرية اليابانية.

اليوم سوف نتحدث عن المدمرة اليابانية الصاروخية من طراز Atago Class
ميزة هذه المدمرة أنها أكبر من كل المدمرات الأخرى في البحرية اليابانية و حملها لنظام AEGIS بصاروخيه SM-2 و SM3
هذه الميزة فتحت المجال لأن تكون هذه المدمرة هي منصة سفن المستقبل اليابانية الحاملة لمدفع الليزر والمدفع الكهرومغناطيسي – كما في موضوعي السابق –

اليابان: مشروع سفن المستقبل 27DD


أحد أهم المميزات لهذا الطراز (سفينتين) أنها بنيت في ثلاث سنوات فقط. تم إضافة الحاجة الى سفينة أكبر وأحدث من النسخة Kongo اليابانية، فقامت وزارة الدفاع اليابانية بطلب التصميم عام 2004 وانتهى العمل عام 2007 ودخلت المدمرتين الخدمة عام 2008


قامت شركة ميتسوبيشي للصناعات الثقيلة ببناء المدمرتين بكامل تفاصيلها.

يوجد لدى اليابان اثنتان منها في الخدمة، وسيدخل الخدمة اثنتان أيضا من سفن المستقبل التي تنتمي لنفس الفئة.






المواصفات:

النوع: مدمرة صاروخية
الازاحة: 7700 طن وهي فارغة، فوق 10,000 طن بكامل حمولتها.
الطول: 165m
طول الغاطس: 21m

المحركات: اربع محركات من صناعة شركة Ishikawajima وشركة GE
السرعة: 30 عقدة بحرية

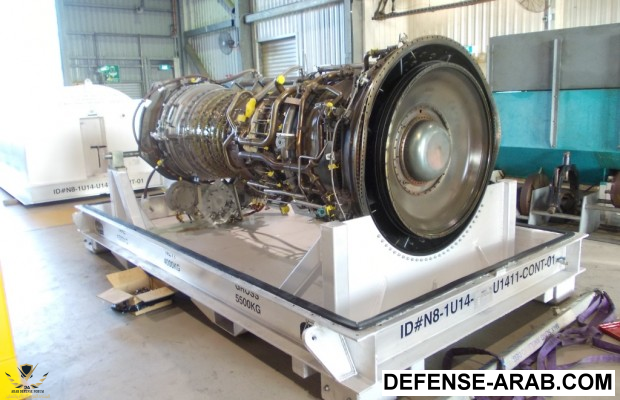

صورة للمحرك:



القوارب المحمولة: قارب محمول واحد
عدد العاملين: 300

الانظمة العاملة:
المستشعرات وأنظمة معالجة المعلومات:

AN/SPY-1D(V) passive ESA radar
OPS-28E surface search radar
AN/SQS-53C sonar
3 × AN/SPG-62 FCS
AN/SQQ-89
Mk 46 Optronic director
Mk 160 FCS
Mk 116 FCS

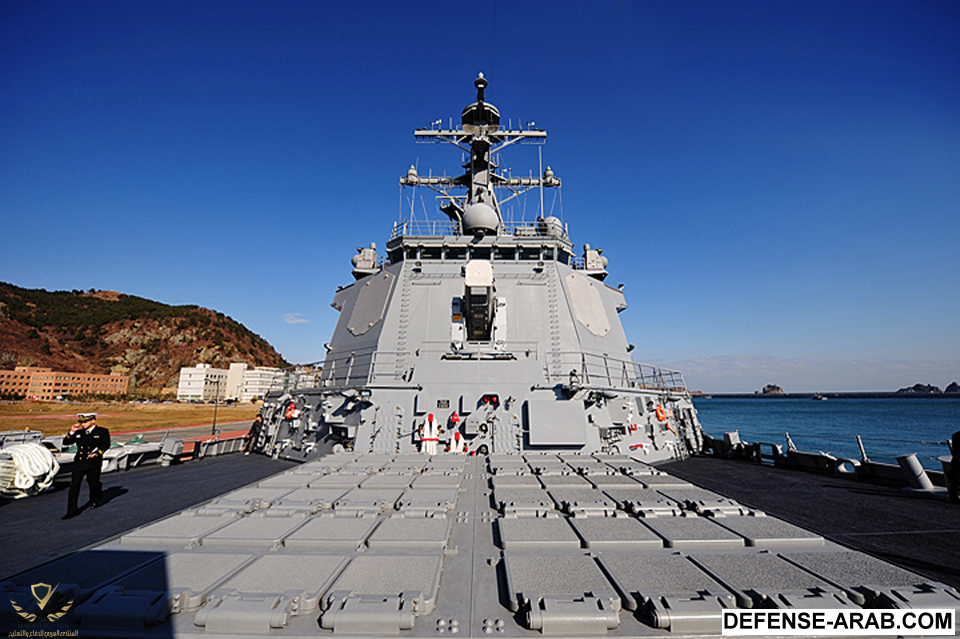

صورة توضح العدد الهائل من فتحات الاطلاق الرأسي MK-41 (هذه في جهة واحدة من السفينة فقط):



أنظمة الحرب الالكترونية:
ESM/ECM: NOLQ-2
عدد 4 من نظام MARK 36 SRBOC

التسليح:
عدد 1من المدفع البحري MK-45 mod 4 منصوب داخل قبة شبحية.
عدد 2 صاروخ بحري من طراز Type 90 لاغراق السفن (يمكن ترقيته الى ثمان صواريخ)
عدد 2 عشرين ملم phalanx CIWS
عدد 2 من الطوربيدات الثلاثية type 68
عدد 6 من الطوبيدات type 73

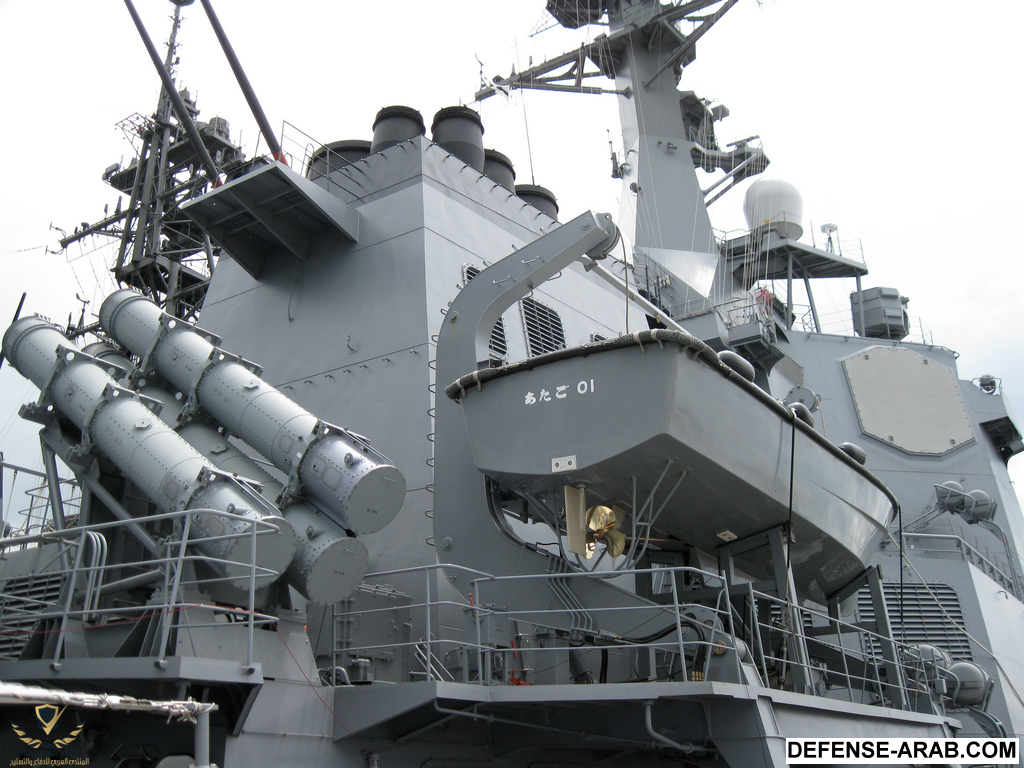

نظام إغراق السفن الياباني Type 90:



عدد 96 فتحة إطلاق رأسية للتالي:
صواريخ SM-2
صواريخ SM-3
صواريخ رأسية مضادة للغواصات من نوع RUM-139

صورة لنظام إغراق الغواصات RUM-139:



تحمل المدمرة على ظهرها مروحية SH-60K

بدأت اليابان في صناعة المدمرتين من هذا النوع ذوات الترميز التالي:

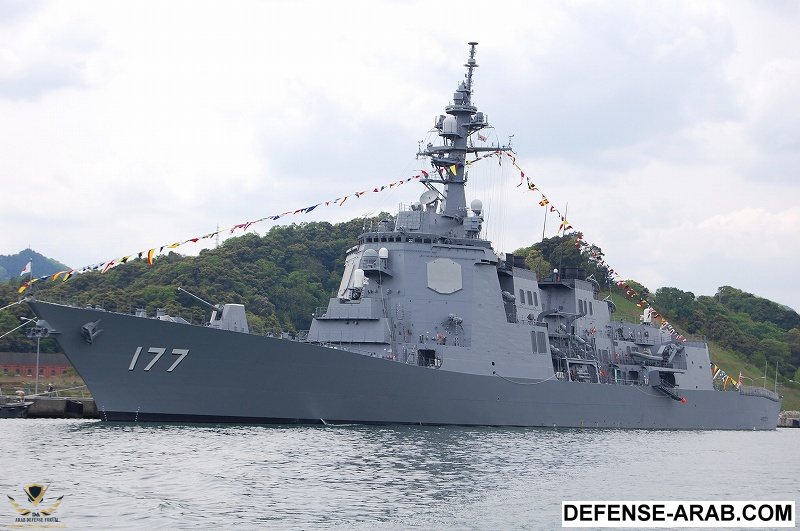

DDG-177 Atago

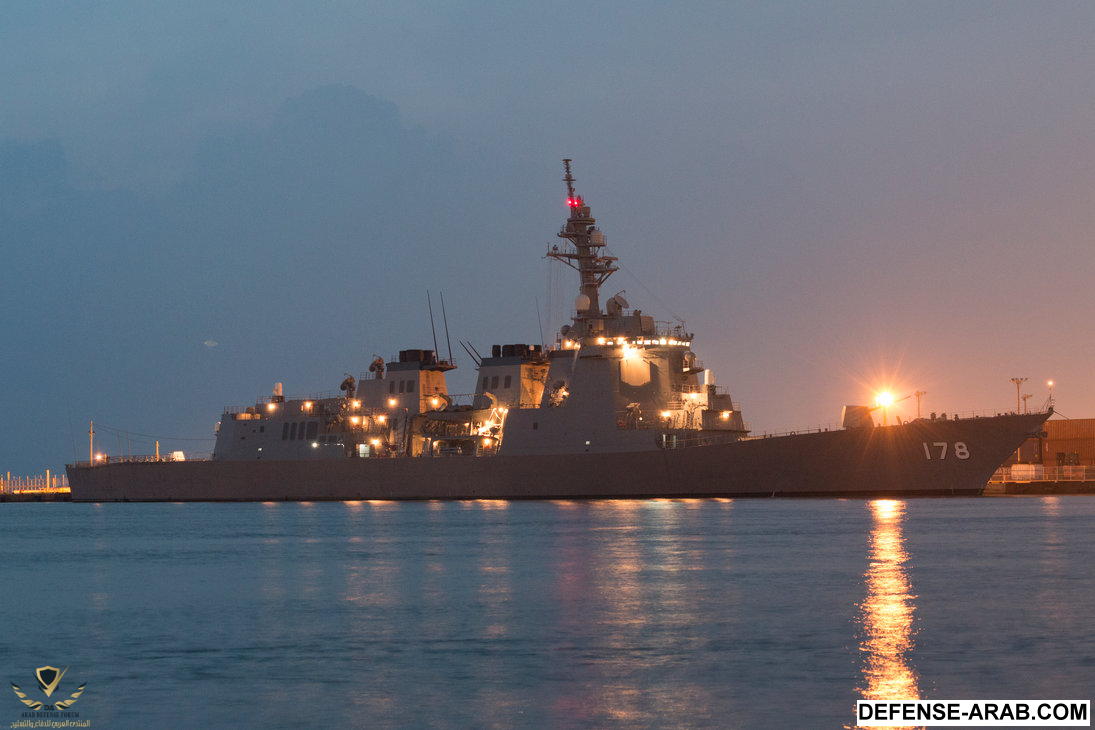

DDG-178 Ashigara


تم الانهاء من الاولى في عام 2007 وتم الانتهآء من الثانية في عام 2008 لتكون بهذا أسرع عملية بناء سفن عسكرية في التاريخ الحديث.

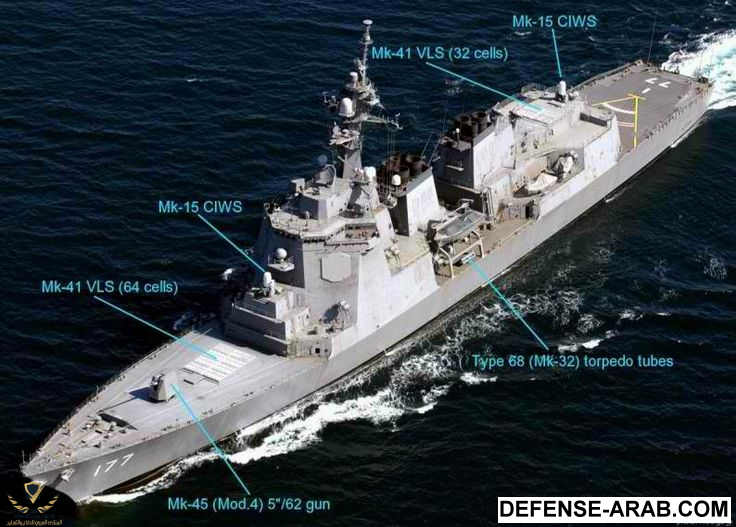

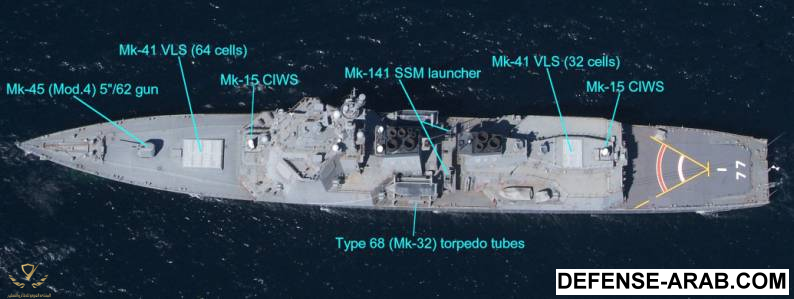

صورة توضيحية للاسلحة العاملة على المدمرة الصاروخي (نلاحظ كثرة عدد فتحات صواريخ الدفاع الصاروخي وتدمير الفرقاطات):



تم ترقية المدمرتين الى Atago class plus للحصول على نظام SM-6 وهو نظام ذو قدرات ثلاثية: تدمير الصواريخ البالستية، اغراق الفرقاطات و اسقاط المقاتلات. هذا النظام يعمل خارج مدى الرؤية.

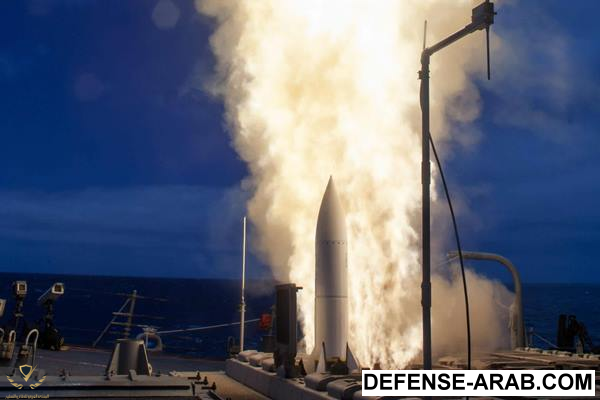

نظام Sm-6

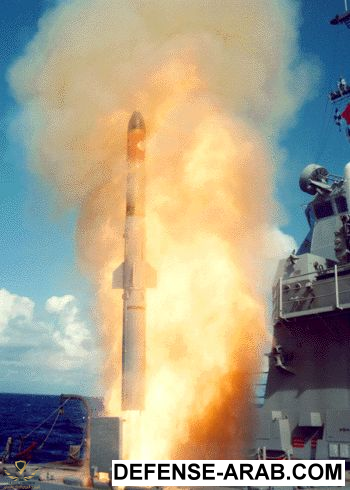

نظام SM-2

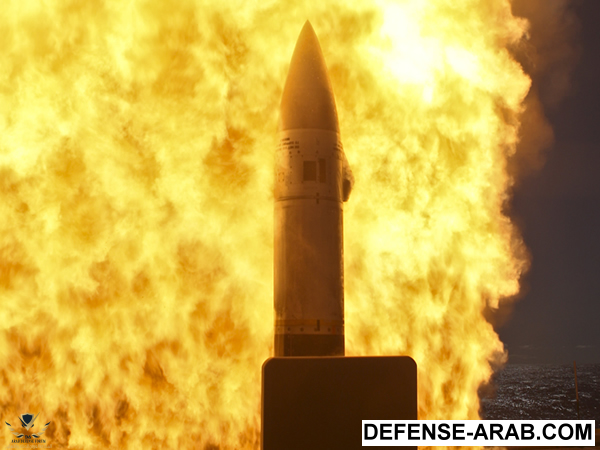

نظام SM-3



Alucard

#صانع_محتوى #طبيب_سهران
صقور الدفاع
إنضم
11 فبراير 2010
المشاركات
23,935
الإعجابات
108,592
النقاط
20,098
الدولة
Lebanon
اغنية البحرية اليابانية (ترجمة Alucard):

انظر الى العلم يرفرف في مقدمة السفينة
انظر الى العلم يرفرف في اعلى نقطة من السفينة
جاء الوقت وصدرت الاوامر
عند الصباح الباكر تختفي كل النجوم
وتسطع نجمة اليابان


هيرون

صـقــر الـخـلـيــج
طاقم الإدارة
عـضـو مـجـلـس الإدارة
إنضم
21 ديسمبر 2008
المشاركات
20,815
الإعجابات
89,629
النقاط
20,251
@هيرون

وش رايك في الاغنية حقة البحرية اليابانية؟
لايملك قوة في الكلمات ولا المعنى
هذا شغل العرب حماسه لغوية وفشل ميداني :D


Alucard

#صانع_محتوى #طبيب_سهران
صقور الدفاع
إنضم
11 فبراير 2010
المشاركات
23,935
الإعجابات
108,592
النقاط
20,098
الدولة
Lebanon
لايملك قوة في الكلمات ولا المعنى
هذا شغل العرب حماسه لغوية وفشل ميداني :D
في رايي انه يلهب مشاعر الناس. خصوصا مع الموسيقى ومعنى الكلمات بالنسبة لهم. علم اليابان عليه دائرة يخرج منها خطوط، هذي بالنسبة لهم الشمس واشعتها. يشوفون اليابان اعظم شيء في الوجود. يكادون يسمون بلدهم اليابان المقدسة.


Alucard

#صانع_محتوى #طبيب_سهران
صقور الدفاع
إنضم
11 فبراير 2010
المشاركات
23,935
الإعجابات
108,592
النقاط
20,098
الدولة
Lebanon
نشيد البحرية اليابانية كتب عام 1879. سوف أترجمه كاملا ان شاء الله وانشره هنا.


ad_otibi

رئــيـــس الأركان
إنضم
27 يوليو 2016
المشاركات
1,124
الإعجابات
2,310
النقاط
580
مدمرة جبارة بكل ماتحملة الكلمة من معنى هل يمكن بيعها او لا


Alucard

#صانع_محتوى #طبيب_سهران
صقور الدفاع
إنضم
11 فبراير 2010
المشاركات
23,935
الإعجابات
108,592
النقاط
20,098
الدولة
Lebanon
مدمرة جبارة بكل ماتحملة الكلمة من معنى هل يمكن بيعها او لا
هذه درة تاج الامبراطور البحرية. غير معروضة للبيع.


ad_otibi

رئــيـــس الأركان
إنضم
27 يوليو 2016
المشاركات
1,124
الإعجابات
2,310
النقاط
580
هذه درة تاج الامبراطور البحرية. غير معروضة للبيع.
بما ان لك خبر في اسيا من افضل بحرية اليابان ولا الصين


Alucard

#صانع_محتوى #طبيب_سهران
صقور الدفاع
إنضم
11 فبراير 2010
المشاركات
23,935
الإعجابات
108,592
النقاط
20,098
الدولة
Lebanon

Black Shaheen

خـــــبراء المنتـــــدى
إنضم
24 ديسمبر 2009
المشاركات
2,761
الإعجابات
13,477
النقاط
905
الدولة
United Arab Emirates
أشرس قطعة بحرية في عالم المحيطات اليوم

وضع قطعة بحرية واحدة محملة بصواريخ SM-3 Block IIA بسرعة 15 ماخ في وسط الخليج العربي كفيل بتغطية الوطن العربي كاملاً من أي تهديد صاروخي باليستي :D


Alucard

#صانع_محتوى #طبيب_سهران
صقور الدفاع
إنضم
11 فبراير 2010
المشاركات
23,935
الإعجابات
108,592
النقاط
20,098
الدولة
Lebanon
أشرس قطعة بحرية في عالم المحيطات اليوم

وضع قطعة بحرية واحدة محملة بصواريخ SM-3 Block IIA بسرعة 15 ماخ في وسط الخليج العربي كفيل بتغطية الوطن العربي كاملاً من أي تهديد صاروخي باليستي :D
المستغرب ان اليابان تملك منها اثنتين، وستصنع منها اثنتين اخريين تحمل انظمة المستقبل، كذلك لدى اليابان ستة سفن أصغر منها تحمل نفس الانظمة الصاروخية باستثناء Type 90 وال Sm-2.


Black Shaheen

خـــــبراء المنتـــــدى
إنضم
24 ديسمبر 2009
المشاركات
2,761
الإعجابات
13,477
النقاط
905
الدولة
United Arab Emirates
المستغرب ان اليابان تملك منها اثنتين، وستصنع منها اثنتين اخريين تحمل انظمة المستقبل، كذلك لدى اليابان ستة سفن أصغر منها تحمل نفس الانظمة الصاروخية باستثناء Type 90 وال Sm-2.
الKongō-class موجودة ماتقصر ، شغل عمالقة
