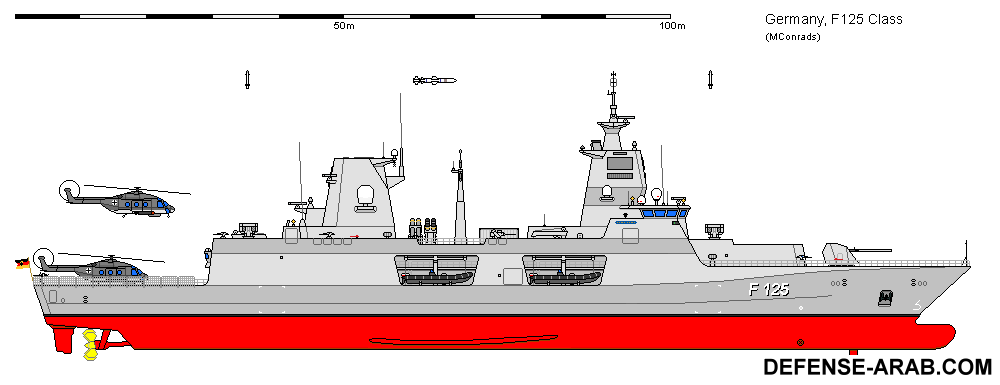

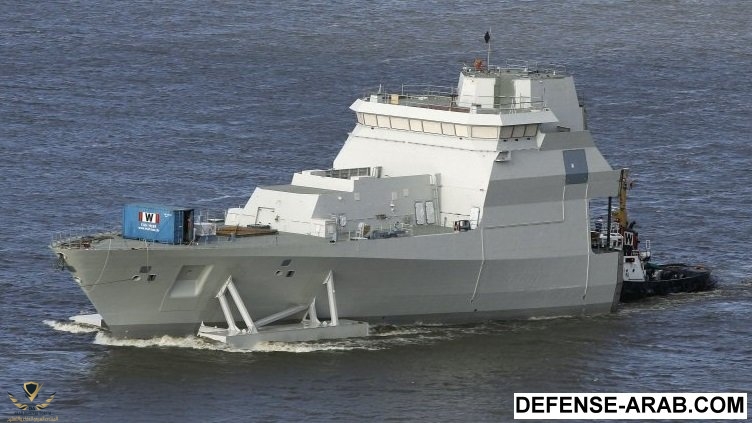

- تعتبر الـ F-125 نوع جديد تماماً من السفن القتاليه فقد روعي في تصميمها تحقيق أكبر قدر من البقائيه في المعارك ، تم تجهيزها بمنصه أماميه حامله للمستشعرات و أخري خلفيه كل منصه تحمل أنظمه إستشعار و رادار رئيسي و رادارت ملاحه ، ففي حال تم إصابه إحدي هذه المنصات يمكن مع ذلك مواصله العمليات بالمنصه الثانيه علي عكس السفن التقليديه الأخري و التي قد تصاب بالشلل التام إذا تعرضت منصه مستشعراتها للإصابه ،
- تصنف كفرقاطه متخصصه في ضرب السفن و دعم العمليات الخاصه و تتميز برادراتها الحديثه الـ AESA و قدراتها العاليه علي البقاء و عدد أفراد الطاقم القليل جداً و الذي يعتبر نصف عدد طاقم الفرقاطات الأخري المماثله في الفئه و الإزاحه ،
- عمليه الإنتاج تمت بالتعاون بين شركه Blohm + Voss و شركه Howaldtwerke-Deutsche Werft و شركه Thyssen Nordseewerke و جميعهم جزء من شركه ThyssenKrupp Marine Systems الألمانيه الشهيره لبناء السفن .
- المهام :
▬▬▬▬
- مكافحه السفن .
- ضرب الأهداف البريه الساحليه .
- دعم العمليات الخاصه .
- دعم عمليات البحث و الإنقاذ و مكافحه الحرائق .
- الدفاع الجوي يعتبر مهمه ثانويه ( غير رئيسيه ) .
- المواصفات العامه :
▬▬▬▬▬▬▬▬
- الطول : 149.5 متر .
- العرض : 18.8 متر .
- الإزاحه القصوي : 7200 طن .
- السرعه القصوي : 48 كلم / ساعه .
- المدي : 7400 كلم علي سرعه 33.3 كلم / ساعه .
- الطاقم : 120 فرد فقط + قدره إستيعاب أعداد إضافيه من أفراد القوات الخاصه / مشاه البحريه / طاقم المروحيات / أفراد عامله حتي إجمالي 190 فرد .
- الدفع :
▬▬▬▬
- منظومه دفع Propulsion Systems ديزل غازيه Combined Diesel Electric علي النحو التالي :
- محرك غازي طوربيني طراز 20MW General Electric LM 2500 gas Turbine .
- 4 محركات ديزل طراز 3MW MTU 20V 4000 M53B Diesel Engines .
- 2 محرك كهربائي ثانوي طراز Siemens Electric Motors Providing 4.7MW Each .
- الرادارات :
▬▬▬▬▬
- رادار أمامي طراز TRS-4D/NR و يمتلك المواصفات الأتيه :
- المصنع : شركه Airbus Group الأوروبيه .
- النوع : AESA أيسا .
- نطاق التردد : C-band .
- نطاق التغطيه : 360 درجه .
- التصنيف : متعدد الوظائف ( كشف و تتبع الأهداف الجويه و السطحيه + دعم توجيه الصواريخ و المدافع ) .
- المدي الأقصي : 250 كلم .
- قدره كشف طائرات الدوريه البحريه من مسافه 100 كلم .
- قدره كشف الأهداف السطحيه الصغيره الحجم من مسافه 14 كلم .
- قدره تتبع 1000 هدف في وقت واحد .
- قدره التركيز علي تتبع الأهداف الفرديه أثناء المسح الجوي و البحري البعيد المدي .
- يدعم المراقبه و التحكم في المروحيه المكافحه للغواصات .
- رادار خلفي طراز TRS-4D/NR مماثل للسابق من إنتاج شركه Airbus Group الأوروبيه .
- 2 رادار مثبتان في مقدمه الفرقاطه أعلي البرج طراز Nautoscan NX Radar يعمل الأول علي النطاق الترددي X-Band و الثاني علي النطاق الترددي S-Band للملاحه + توفير المراقبه حتي مسافه تقدر بـ 178 كلم من إنتاج شركه Raytheon الأمريكيه .
- 2 رادار مثبتان في مؤخره الفرقاطه خلف منظومه الـ RAM للدفاع الجوي و أمام المنصه الخلفيه طراز Nautoscan NX Radar يعمل الأول علي النطاق الترددي X-Band و الثاني علي النطاق الترددي S-Band للملاحه و دعم توجيه المروحيه المكافحه للغواصات + توفير المراقبه حتي مسافه تقدر بـ 178 كلم من إنتاج شركه Raytheon الأمريكيه .
- نظام اداره المعارك :
▬▬▬▬▬▬▬▬▬
- نظام إداره المعارك Combat Management System و يتكون من نظام معالجه البيانات و نظام مراقبه الأسلحه و أنظمه الملاحه و مجموعه متكامله من أنظمه الإستشعار و يتولي إداره جميع ما سبق و إتخاذ قرار الرد السريع علي الأخطار و العدائيات المختلفه من إنتاج شركه Atlas Elektronik الألمانيه .
- الأنظمه الحراريه / الكهروبصريه :
▬▬▬▬▬▬▬▬▬▬▬▬▬
- 2 نظام طراز MSP-600 Multi Sensor Platform الأول مثبت أعلي القبه الأماميه والثاني مثبت أعلي القبه الخلفيه و هو نظام إستشعار عالي الدقة قادر علي العمل ليلاً ونهاراً في مختلف الظروف منها السيئه Adverse Weather Conditions للكشف و المراقبة و التعرف على الأهداف والتتبع و التحكم في النيران Fire Control و يتكون من كاميرا حراريه Thermal Camera و كاميرا نهاريه Daylight Camera و نظام تحديد المسافات بالليزر Laser Range Finder القادرعلي العمل حتي مسافه 40 كلم ،
- يتميز النظام بقدره دمجه بسهولة في النظم القائمة و العمل جنباً الي جنب مع الرادارت In Combination With a Radar System لتوفير قدره رصد من مسافات بعيده كما لديه قدرة التعرف على نوعيه الأهداف المتعددة التي تظهر علي الرادار كهدف واحد فقط مما يعزز من قدرات منظومه الرصد بوجه عام و يمنحها تكامل فريد من نوعه من إنتاج شركه Rheinmetall-Defence الألمانيه .
- 2 منظومه طراز SIMONE Passive Monitoring System الأولي أماميه مثبته علي جانبي البرج و الثانيه خلفيه مثبته علي جانبي مؤخره الفرقاطه للكشف الحراري عن الأهداف المعاديه ، المنظومه فعاله جداً في كشف الأهداف صغيره الحجم مثل القوارب الصغيره القابله للنفخ Rigid Hulled Inflatable Boat و الأهداف الصغيره جداً كالأفراد السابحين Persons Swimming + توفر صور عاليه الجوده High Image Quality و تقوم بإرسال البيانات تلقائياً لنظام إداره معارك الفرقاطه لإتخاذ القرار ، المنظومه توفر تغطيه كامله بزاويه 360 درجه و هي من إنتاج شركه Diehl Defence الألمانيه .
- السونارات :
▬▬▬▬▬▬
- سونار طراز Cerberus Mod2 المتخصص في كشف الأفراد السابحين Swimmer و الغطاسين Divers و يمتلك المواصفات الأتيه :
- المصنع : شركه Atlas Elektronik الألمانيه .
- التغطيه : 360 درجه .
- قدره كشف الغواص المزود بإسطوانات الاوكسجين ذات دائره مفتوحه Detection Open Circuit Diver من مسافه 900 متر .
- قدره تتبع الغواص المزود بإسطوانات الاوكسجين ذات دائره مفتوحه Tracking Open Circuit Diver من مسافه 850 متر .
- قدره كشف الغواص المزود بإسطوانات الاوكسجين ذات دائره مغلقة Detection Closed Circuit Diver من مسافه 700 متر .
- قدره تتبع الغواص المزود بإسطوانات الاوكسجين ذات دائره مغلقة Tracking Closed Circuit Diver من مسافه 675 متر .
- مدي الرصد الأقصي 1000 متر .
- أقصي عمق للتشغيل : 50 متر .
- أنظمه التحكم في النيران :
▬▬▬▬▬▬▬▬▬▬▬
- تدعم رادارت الـ TRS-4D/NR الأماميه و الخلفيه توجيه الصواريخ و المدافع .
- تدعم منظومه MSP-600 Multi Sensor Platform الحراريه / البصريه توجيه الأسلحه المختلفه .
- تقوم منظومه SIMONE Passive Monitoring System بتغذيه البيانات لنظام إداره المعارك لإتخاذ قرار الرد علي العدائيات المختلفه .
- منظومه رصد بصريه خاصه بتوجيه مدافع الـ MLG 27 RWS .
- منظومه حراريه / بصريه خاصه بتوجيه مدافع الـ OTO Melara Hitrole .
- الأنظمه الدفاعيه و الدعم / الحرب الالكترونيه :
▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬
- نظام ESM للدعم الإلكتروني و الإنذار المبكر طراز KORA-18 مثبت علي حامل Antenna أعلي المنصه الأماميه ، يوفر قدرات الوعي الكامل للفرقاطه حيث يعمل علي كشف و إعتراض إشارات الرادارات المعاديه و تحليلها و تحديد موقعها و إتجاهها و خطورتها وهو من إنتاج شركه Gedis الألمانيه .
- 4 أنظمه طراز MASS - Multi Ammunition Softkill System من إنتاج شركه Rheinmetall-Defence الألمانيه منهم 2 مثبتان في مقدمه الفرقاطه خلف المدفع الرئيسي و 2 مثبتان في مؤخره الفرقاطه علي جانبي المنصه الخلفيه ، الأنظمه مزوده بقواذف لإطلاق الشراك الخداعيه Decoys المضلله للصواريخ المعاديه التي تعمل علي الموجات الأتيه :
- الأشعه فوق البنفسجيه .
- الأشعه تحت الحمراء .
- الكهربائيه الضوئيه .
- الرادار .
- الليزر .
- 2 نظام تعريف الصديق من العدو طراز MSSR 2000I automatic Identification Friend or Foe (IFF) system من إنتاج شركه Airbus Group الأوروبيه .
- أنظمه الإتصالات :
▬▬▬▬▬▬▬▬
- الفرقاطه مجهزه بأنظمه إتصالات متكامله Integrated Communication Systems تشمل الأتي :
- وصله بيانات تكتيكيه Tactical Data Link طراز Link-11 الأمريكيه و التي توفر قدره ربط المعلومات بين طائرات الإنذار المبكر Awacs و الفرقاطه لتزويدها بمعلومات عن أماكن تواجد الأهداف المعاديه ، وصله البيانات تربط الفرقاطه بالسفن و الغواصات و منصات الدفاع الساحلي أيضاً .
وصله بيانات تكتيكيه Tactical Data Link طراز Link-16 الأمريكيه و التي تعمل علي ربط المعلومات بين الفرقاطه و السفن الأخري و الطائرات و الغواصات و منصات الدفاع الساحلي توفر قدره العمل الجماعي في نقل البيانات و توجيه الأسلحه حيث تمنح الفرقاطه إمكانيه إطلاق الصاروخ مع توجيهه بواسطه طائره أو غواصه أو سفينه أخري و العكس .
- وصلات بيانات تكتيكيه Tactical Data Links طراز Link-22 .
- أنظمه إتصال بالأقمار الصناعيه Satellite Communication Systems .
- التسليح :
▬▬▬▬▬
- أولاً : المدافع :
▬▬▬▬▬▬▬
- مدفع أمامي رئيسي طراز Oto Melara 127 عيار 127 مم من إنتاج شركه Oto Melara Finmeccanica الإيطاليه ، تقدر كثافته النيرانيه بـ 32 قذيفه / دقيقه و يختلف مداه حسب القذائف المستخدمه علي النحو التالي :
- في حاله إستخدام القذائف التقليديه يبلغ مداه 23 كلم .
- في حاله إستخدام قذائف Vulcano Ballistic Extended Range BER الغير موجهه يبلغ مداه 60 كلم .
- في حاله إستخدام قذائف Vulcano الذكيه الموجهه بالقصور الذاتي Inertial Navigation System INS و القمر الصناعي GPS المضاده للسفن و الأهداف البريه يبلغ مداه 100 كلم .
- 2 مدفع CIWS مثبتان في منتصف الفرقاطه طراز MLG 27 RWS عيار 27 مم يعملان بالتحكم عن بعد Remotely Operated و هو النسخه البحريه من مدفع الطائرات المقاتله الشهيره Tornado و Gripen تبلغ كثافته النيرانيه 1700 طلقه / دقيقه و هو فعال ضد الطائرات ذات الأجنحة الثابتة و طائرات الهليكوبتر و الزوارق السريعة و الأهداف البرية ، يبلغ مداه الفعال 2500 متر و مداه الأقصي 4000 متر ، المدفع مدمج معه نظام تحديد المسافات بالليزر Laser Range Finder و مستشعرات للرؤيه النهاريه و الليليه Day/Night Vision Capability و نظام تعقب أوتوماتيكي Automatic Tracking System + قدره ربط المدفع بأنظمه الإستشعار الأخري عن طريق نظام إداره معارك الفرقاطه و هو من إنتاج شركه Rheinmetall Defense الألمانيه .
- 5 رشاشات ثقيله Heavy Machine Guns طراز OTO Melara Hitrole عيار 12.7 مم يعمل بالتحكم عن بعد Remotely Operated يوفر كثافه نيرانيه تقدر بـ 450 – 550 طلقه / دقيقه بمدي يصل لـ 2 كلم مدمج معه كاميرا حراريه IR Camera و كاميرا تليفزيونيه TV Camera و نظام تحديد المسافات بالليز Laser Range Finder ، المدفع يرتبط أيضاً بأنظمه الإستشعار الأخري و نظام إداره المعارك الخاص بالفرقاطه ، تم تثبيت 2 مدفع في مقدمه الفرقاطه خلف المدفع الرئيسي و 3 مدافع في مؤخره الفرقاطه منهم مدفعان مثبتان أسفل يمين و يسار منصه المستشعرات الخلفيه و مدفع مثبت أعلي هانجر المروحيات .
- 2 مدفع مائي Water Cannons مثبتان في مؤخره الفرقاطه أعلي هانجر المروحيات لمكافحه الحرائق .
- ثانياً : الصواريخ :
▬▬▬▬▬▬▬
- 8 قواذف لإطلاق صواريخ طرازRGM-84/Harpoon Block II الجوالة المضادة للسفن و الأهداف البريه الساحليه التي تعمل بنمط الطيران علي إرتفاع 1800 متر في المرحله الأولي ثم الطيران المنخفض الملاصق لسطح البحر Sea Skimming علي إرتفاع 2-5 متر فوق سطح البحر في المرحله الأخيره لتجنب الكشف من أنظمه الرصد المعاديه ، يبلغ مداها 140 كلم و سرعتها 0.9 ماخ ، يتم الإطلاق من قاذفان رباعيان طراز MK 141 مثبتان في منتصف الفرقاطه من إنتاج شركة بوينج Boeing الامريكيه .
- سيتم إستبدال هذه الصواريخ مستقبلاً بصواريخ طراز RBS-15 MK4 التي يفوق مداها الـ 200 كلم من إنتاج شركه SAAB السويديه .
- 2 خليه إطلاق ذات هيكل دوار من النوع Rolling Airframe Missile RAM تحتوي كل خلية علي 21 صاروخ من طراز RIM-116 الأولي مثبته في مقدمه الفرقاطه خلف المدفع الرئيسي و الثانيه مثبته أعلي هانجر المروحيات ، الصواريخ موجهه بالردار السلبي و الأشعه تحت الحمراء و هو يمنحها قدره ضرب الصواريخ التي لا ينبعث منها أي إشارات رادار ، المنظومه متخصصه في ضرب الصواريخ الجواله المضاده للسفن كما لديها القدره علي ضرب المروحيات و الطائرات المقتربة ، يبلغ مدي الصواريخ 9 كم و سرعتها 2 ماخ و هي من إنتاج شركه Raytheon الأمريكيه .
- إمكانيه إضافه خلايا إطلاق عموديه VLS Vertical Launching System مستقبلاً و تثبيتها أمام منظومه الـ RAM الأماميه لتحمل أنواع أخري من صواريخ الدفاع الجوي أو صواريخ كروز لضرب الأهداف البريه في العمق .
- ثالثاً : الطائرات :
▬▬▬▬▬▬▬
- يعمل علي الفرقاطه مروحيتين مكافحه للغوصات طراز NH90-NFH الفرنسيه أو Sea Lynx Mk.88A الأوروبيه + مزوده بـ هانجر لمروحيتين و يمكن تسليحهم بالأتي :
- 2 طوربيد طراز MU-90 المضاد للغواصات البالغ مداه الأقصي 23 كلم .
- أو 2 صاروخ طراز Sea Skua المضاد للسفن البالغ مداه 25 كلم .
- و أو مدافع ثقيله Heavy Machine Guns .
- قدره حمل طائرات دون طيار Unmanned Aerial Vehicle UAV لأغراض الإستطلاع و المراقبه .
- رابعاً : القوارب :
▬▬▬▬▬▬▬
- 4 قوارب سريعه قابله للنفخ Rigid Hulled Inflatable Boat بطول 11 متر و 10.1 متر علي جانبي الفرقاطه للعمليات الخاصه Commando Operations .
