منظومه الدفاع الجوى الصينيه ( HQ_9 )
_______________________________
HongQi 9 او المعروف باسم (HQ-9) هو نظام صاروخى طويل المدى يعمل على كل الارتفاعات وفى جميع الظروف الجويه تم تطويره من قبل الاكاديميه الصينيه لتكنولوجيا الدفاع التابعه لمؤسسة (CASIC) الصناعيه للعلوم والصناعات الفضائيه , تم تصميم منظومه (HQ-9) للاشتباك مع الاهداف المتعدده المحموله جوا مثل ( المقاتلات _طائرات الهليكوبتر_صواريخ الكروز_الصورايخ الباليستيه_صواريخ جو ارض ) وهذه المنظومه تخدم حاليا فى كل من قوات الدفاع الجوى الصينيه ومعروفه باسم (HQ-9) وايضا قوات البحريه الصينيه حيث هناك نسخه بحريه تعرف باسم HaiHongQi 9 او (HHQ-9) .
البرنامج Programme
http://www.armyrecognition.com/imag..._missile_system_US-Army_United_States_640.jpg
بدأ تطوير منظومه (HQ-9) فى بدايه عام 1980 , حيث استهلت الصين خطه تطوير منظومتها الخاصه للدفاع الجوى معتمده فى ذلك على تكنولوجيا منظومه الصورايخ الامريكيه الشهيره باتريوت ( US Patriot MIM 104 missile ) فقد قامت الصين بالحصول على منظومه باتريوت الامريكيه عن طريق دوله طرف ثالث غير معروفه ولكن ياترى من هذه الدوله !!!!!!!!! ( ذكرت بعض التقارير ان الطرف التالت الغير المعروف والذى امد الصينين بمنظومه الصواريخ الامريكيه باتريوت هى اسرائيل _ ولكن اسرائيل انكرت هذا وقالت ان مثل هذا لايمكن ان يحدث على الاطلاق _!!!! ) , وبسبب ذلك فقد توصل الصينيون الى تكنولوجيا ‘Track-Via-Missile’ او (TVM) المستخدمه على المنظومه الامريكيه " Patriot " واضافوها الى منظومه (HQ-9) وايضا تكنولوجيا terminal guidance system" " ولكن هذه الاخيره تم تصميمها ليتم اطلاقها من انابيب منظومه باتريوت ذات الوضعيه المائله ,يستخدم الصاروخ محرك ذو مرحلتين يعمل بالوقود الصلب ,ولكن نظرا لان الصين تمتلك تكنولوجيا دون المستوى المطلوب لصناعه الوقود الصلب والتى تساعد فى تقليل حجم الصاروخ , كان حجم منظومه (HQ-9) اكبر من المعتاد لذلك كان قطر انبوب وقود المرحله الاولى يصل الى 700مللى متر وقطر انبوب المرحله الثانيه يصل الى 560 مللى متر , ونتيجه لذلك فلم يكن من الممكن لكل مركبه اطلاق ان تحمل سوى اثنين فقط انابيب قذف الصواريخ .
http://www.armyrecognition.com/imag...missile_defense_system_Russia_russian_640.jpg
فى منتصف عام 1990 حصلت الصين على دره الدفاع الجوى الروسى وهى منظومه " S-300PMU " الرهيبه ومما لاشلك فيه ان الصين قامت بشراء هذه المنظومه من اجل هدف واحد فقط الا وهو استخدام التكنولوجيا الروسيه الموجوده فى منظومه " S-300PMU " من اجل تحسين وتطوير اداء منظومه (HQ-9) حيث استفادت من تكنولوجيا الوقود الصلب المستخدمه فى الصواريخ الروسيه _والتصميم الايروديناميكى " , aerodynamic layout " _واجنحه الغاز الحيوى " gas-dynamic spoilers " _ وتكنولوجيا قذف الصواريخ " launcher technologies " وقد ادى هذا الى تعديل نظام قذف الصواريخ فى منظومه (HQ-9) حيث اصبح نظام القذف على البارد ‘cold-launched’ واصبحت انابيب الاطلاق ذات وضعيه عموديه vertically" " مثل المستخدمه على "S-300PMU " بالاضافه الى تقليل الحجم الكبير واصبحت عربات الاطلاق ان تحمل اربع انابيب اطلاق بدلا من اثنين مع قدره على الحمل والسفر لمسافات كبيره عبر البلاد .
http://www.ausairpower.net/PLA/HQ-9-TELs+HT-233-Engagement-Radar-2S.jpg
المنظومه الصينيه HQ_9
وقد تم البدء فى برنامج (HQ-9) من اجل استبدل المنظومه الصينيه القديمه (HQ-2 التى كانت نسخه من المنظومه الروسيه SA-2 ) ولكن بطىء التقدم فى التطوير جعل الجيش الصينى ياخذ قرار بشراء صواريخ S-300PMU من روسيا , وتم نشر منظومه (HQ-9) فى الجيش الصين وكذلك فى البحريه الصينيه على متن المدمره "Type 052C destroyer "
http://www.ausairpower.net/PLA-N/HHQ-9-DDG-Launch-1S.jpg
الاداء Performance
ذكرت التقارير ان منظومه (HQ-9) يمكنها اصابه اهدافها من مسافات بعيده حيث تتمتع بمدى يصل الى 200 km وارتفاع كبير يصل 30 km والصاروخ لديه proximity fuse تمكنه من اصابه الهدف من على بعد 35 متر حتى قبل الاصطدام بالهدف ويكون ال proximity fuse فعال عندما يقترب من مسافه 5 km من هدفه ويتم نقل الصواريخ على عربه Taian TAS5380 8X8 لديها اربع انابييب اطلاق وللوهله الاولى تبدو متطابقه لتلك المستخدمه فى S-300PMU1 , ويعتبر اداء وفعاليه المنظومه الصينيه مشابهه جدا لكل من اداء المنظومه الروسيه والامريكيه على حد سواء S-300 and MIM 104 missile (Patriot).
التوجيه والتحكم بالنار Guidance & Fire Control
نظام التوجيه فى (HQ-9) مشابه جدا لنظام التوجيه فى منظمه باتريوت الامريكيه , حيث يتكون من " inertial initial guidance " التوجيه الاولى بالقصور الذاتى + " radio command midcourse correction " اشارات راديو لتصحيح الاتجاه فى منتصف المسار + " track-via-missile (TVM) terminal guidance " نوجيه وتصحيح مسار الصاروخ عبر المحطه الارضيه .
حيث يتم نقل احداثيات تصحيح منتصف المسار الى نظام التوجيه فى الصاروخ عبر محطه التحكم والاشتباك الارضيه ثم يقوم نظام البحث والاستحواذ على الاهداف فى الصاروخ " target acquisition system" بالاستحواذ على الهدف فى المرحله النهائيه من الرحله ثم يقوم بنقل البيانات data عبر نظام downlink (TVM) عن طريق الرادار الارضى الى محطه التحكم والاشتباك من اجل اجراء العمليات الحسابيه لتصحيح المسار النهائى , وتنتقل امور تصحيح المسار النهائى عوده الى الصاروخ عبر uplink (TVM).
Missile Design تصميم الصاروخ

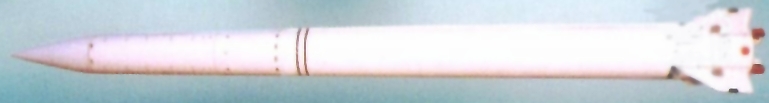

الشكل الخارجى للصاروخ المستخدم على منظومه (HQ-9) يبدوا مشابهه تمام للصاروخ الروسى
" Almaz-Antey/Fakel 5V55/48N6 " المستخدم على البطاريات من عائله SAM ,الفارق الوحيد هو اعاده تصميم شفرات TVC التى تقع فى الخلف من فوهه الصاروخ الصينى وذلك من اجل تحسين اداء المرحله النهائيه عند الاشتباء مع الهدف , ويظهر الصاروخ الصينى اقصر بمتر واحد عن الصاروخ الروسى V55/48N6 ,
http://www.ausairpower.net/PLA/FT-2000-ARM-Cutaway-1S.jpg
http://www.ausairpower.net/PLA/HQ-9-Round-Fuselage-2S.jpg
http://www.ausairpower.net/PLA/HQ-9-Round-Nozzle-1S.jpghttp://www.ausairpower.net/PLA/HQ-9-Round-Nozzle-1S.jpg
الرادار radar
_________
قامت الصين بتطوير رادار مخصص لتعزيز كفاءه وفعاليه المنظومه يعرف بأسم " HT-233 " وهو رادار تحكم واداره النيران يعمل على الموجهG-band وهو رادار متقدم جدا ويشبه الى حد كبير منافسيه مثل " MIM 104’s MPQ-53 radar " , وله قدره على اكتشاف الاهداف من مسافه 300-100 km وزاويه سمت 120 درجه وزايه ارتفاع 90 درجه , ويمكن لهذا الرادار تعقب عدد من الاهداف تصل 100 هدف فى وقت واحد وتوجيه عدد سته صواريخ الى سته اهداف فى نفس الوقت او توجيه عدد سته صواريخ الى ثلاثه اهداف ( بمعدل صاروخين لكل هدف ) من اجل تاكيد الاصابه وقد حمل الصينيون المنظومه على عربات لها قدره عاليه على الحركه مستفيدن بذلك من الخبره الروسيه فى الدفاع الجوى ونظام “hide, shoot and scoot” بمعنى " اختبىء, اضرب, انطلق بسرعه " .
كما يمكن للعديد من رادارت البحث ان تتوافق وتعمل مع المنظومه الصينه مثل رادارت البحث عن الصواريخ الباليستيه والرادارت المضاده للطائرات الشبح ومنها
Type 305A Acquisition Radar
ورادار Type 305B/YLC-2V Acquisition Radar
ورادار الارتفاعات المنخفضه Type 120 Low Altitude Acquisition Radar
واخيرا المواصفات Specifications
نظام الدفع : محركات ذات مرحلتين تعمل بالوقود الصلب
المدى: الحد الأدنى 500M؛الحد الاقصى 200KM؛ أو 30KM ضد الصواريخ الباليستية
الوزن : 1300 kg
الطول : 6.8 m
وزن الرأس الحربى : 180 kg
السرعه : Mach 4.2
منصات الطلاق : برى وبحرى
تركيا عملت مناقصة لشراء و نقل تكنولوجيا درع صاروخي فاز فيها هذا الانظام على انظمة امريكا و اوربا و روسيا و رجح كفته امكانية نقل تكنولوجيا المنظومة و صنع 12 بطارية تقريبا و تعاقدت مع الصين ثم تدخل الفيتو الامريكي و الاوروبي ( غير مسموح لعضو بالناتو بشراء منظومات روسية او صينية ) و هنا فقدت المناقصة جوهرها و اصبح الامر جبريا و الغت التعاقد مرغومة بامر امريكي و تهديد اوربي
