AN-132D الانتونوف السعودية - مواصفات كاملة

هل لمست توجهه جدي سعودي نحو الصناعت العسكرية مؤخراً ؟


  • مجموع المصوتين
    23
  • الاستطلاع مغلق .
إنضم
11 أبريل 2016
المشاركات
459
التفاعل
1,464 1 0







السعودية
و


الاوكرانية
الميزات الرئيسية


الطاقم : 2

الركاب:
46 المظليين أو
75 جنديا أو
27 مريضا على نقالات واثنين الطبي

الحمولة : 9200 كجم

طول : 24.537 م

طول الجناح: 29.20 م

ارتفاع : 8.80 متر


محرك الطاقة: 2 × التوربيني PW150A ( برات آند ويتني كندا)


المروحة، shestylopatevyy R408 Dowty المراوح / هاملتون Sundstrand


قطر الدوار: 4،11 م


وحدات الطاقة المساعدة: المحركات التوربينية 1 × الغاز


خصائص الطيران


أقصى سرعة : 550 كم / ساعة


المدى العملي: مع حد أقصى من تحميل 270 1كم

مسافة القيادة: 4400 كم


الارتفاع العملي: 9000 متر
مع محرك واحد (90% 3800 متر

الكترونيات الطيران
هانيويل



..

المحرك



محرك الطاقة
: 2 × التوربيني PW150A ( برات آند ويتني كندا)







PW150A المواصفات والأبعاد - بومباردييه Q400 مواصفات المحرك والأبعاد:
نموذج PW150A، Q400 محرك الأداء
:​
  • الطاقة: 5071 رمح حصان (SHP)​
  • 5492 . (SHP مايعادل​
  • قوة الدفع: 843 باوند (رطل)​
  • الإخراج: 1020 دورة في الدقيقة (RPM)​
فوق البيانات هو خلال هذه الظروف، والحد الأقصى الاقلاع لمدة 5 دقائق عند مستوى سطح البحر.


الأداء تحت الاقلاع العادي عند مستوى سطح البحر:
  • 4963 حصان​
  • الطاقة: 4،580 شافت حصان (SHP)​
  • الدفع: 767 باوند (رطل)​
  • الإخراج: 1020 دورة في الدقيقة (RPM)​

الأداء المستمر الحد الأقصى عند مستوى سطح البحر:
  • 5492 SHP =عمود المحرك بالحصان​
  • الطاقة: 5071 (SHP)​
  • قوة الدفع: 843 باوند (رطل)​
  • الإخراج: 1020 دورة في الدقيقة (RPM)​
قيود المحرك:

ناتج عمود المحرك​
  • الحد الأقصى مستمرة: 1020 دورة في الدقيقة​
  • ماكس الاقلاع: 1020 دورة في الدقيقة​
  • الاقلاع العادي: 1020 دورة في الدقيقة​
  • بدءا لمدة 5 ثوان: N / A​
  • عابرة (20 ثانية): 1173​
HP بكرة الاداء العالي
  • ماكس المستمر: 31150 دورة في الدقيقة​
  • ماكس الاقلاع: 31150 دورة في الدقيقة​
  • الاقلاع العادي: متغير مع درجة حرارة الغرفة.​
  • عابرة (20 ثواني): 31525 دورة في الدقيقة​
  • بدءا (5 ثواني): N / A​
LP بكرة الاداء الواطي
  • ماكس المستمر: 27،000 دورة في الدقيقة​
  • ماكس الاقلاع: 27،000 دورة في الدقيقة​
  • عابرة (20 ثواني): 27625 دورة في الدقيقة​
  • الإقلاع العادي: متغير مع درجة حرارة الغرفة.​
حدود درجة الحرارة محرك Interturbine:
  • ماكس المستمر: 880 درجة مئوية​
  • ماكس الاقلاع: 880 درجة مئوية​
  • عابرة (20 ثانية): 920 درجة مئوية​
  • بدءا (5 ثواني): 920 درجة مئوية​
حدود عزم الدوران الأقصى:
  • ماكس المستمر: 26113 القدم -رطل(FT-LB)​
  • ماكس الاقلاع: 27680 FT-LB​
  • الاقلاع العادي: 26113 FT-LB​
  • عابرة (20 ثانية): 35252 FT-LB​

Q400 محرك الأبعاد:

الطول: 95.40 بوصة
العرض: 30.20 بوصة
الطول: 43.50 بوصة



بكرة=increase its speed of rotation, typically to that required for operation

زيادة سرعته التناوب(الدوران)، عادة لما هو مطلوب في العملية





علبة التروس​
  • سرعة انتاج 1020 دورة في الدقيقة لانخفاض مستوى الضجيج المروحة​



التعديل الأخير:

المروحة الدافعة




من انتاج شركة هاملتون صنستراد الامريكية و داوتي البريطانية







القطر : 4.11 م

عدد الشفرات : 6

نظام : R408 سداسي الشفرات بوماردية Q400-8

يوفر تسلق ممتازة وأداء عبور لهذه الطائرات ذات المحركين طائرة،
يولد مستويات منخفضة من الضوضاء. درجة عالية من السلامة
تعرف بانخفاض الوزن ونظام فعال للغاية و حماية من التآكل.

R408


المثبتة على محركات برات آند ويتني كندا محركات PW150A التوربيني، ويتضمن نظام المروحة R408 نظام آمنة من الفشل التحكم الإلكتروني، واختيار سرعة دقيقة ودقة مراحل التزامن. تم تصميم التكوين وحدات النظام لتخفاض تكاليف الصيانة، والقضاء على الروابط الميكانيكية إلى قمرة القيادة. يمكن استبدال ريشة او اكثر وازالتها

المكونات

مكونات نظام المروحة هي مراوح وحامي، الدوار، وحدة تحكم إلكترونية, مغزل , مزيل ثلوج بالوقت, انبوب تجمع بيتا, وحدة تحكم بصوت والاهتزاز, حاكم لسرعه الزائدة, مضخة مساعدة , قوس جامع لريش

مغزل مثل الي في سنارة الصيد



رجل يعمل لداوتي بتركيز :)





الأنوار




ستزود بواسطة الشركة الامريكية افيو للهندسة





ستزود افيو فلوريدا الاضاءة الداخلية و الخارجية
جميعها ستكون من افيو
دون ان تحدد المنتجات
واكتفت الشركة بالحديث عن الطائرة على موقعها

افيو على موقعها تتحدث ان الطائرة سينتج منها 900 لاستبدال AN 32 ,AN 26
وستنتج اول 3 نماذج في اوكرانيا عام 2016
وسينتج مصنع المملكة من 8-12 طائرة سنويا





رجل يعمل لدى افيو يقف امام منتجات الشركة فخوراً :)


نموذج من اعمال الشركة



المقر
http://www.aveoengineering.com/aveo-selected-for-new-antonov-132-joint-saudiukraine-production/

رابط يتعلق باعلان الشركة المشاركة في الطائرة









نظام دعم الحياة




ستقوم مجموعة ليبهير



بتقديم
نظام دعم الحياة
ليبهر
عملاق الصناعة يعمل في المناجم وقطع الطائرات والانشاءات
شركة المانية سويسريه امريكية عالمية
اربحها تفوق الارباج المجمعة لعدد من شركات السيارات الالمانية
تعمل ليبهر لعقود مع ارامكو السعودية وتحصل على الكثير جدا من العقود المربحة

امثلة لما تقوم به الشركة من نظم دعم الحياة في الطائرات



نظام متحكم بالهواء من ليبهير



نظام التحكم بتشغيل


اعمال ليبهر


نظام رفع عالي
يستخدم للحد من سرعة الاقلاع والهبوط


مثبط لقوة رفع الجناح عن الهبوط وبعض اوقات التحليق


تكييف الهواء في الطائرة ليس مكيف



عاملة/باحثة في لحظة تركيز وسعادة لدى ليبهر :)

لدى لبيهير الكثير ما لايمكن احصائه





1/3
يتبع​




الاكترونيات الطائرة



ستقوم الشركة الامريكية الرائدة هوني ول



بتزويد الكترونيات الطائرة

هل تعلم انه في عام 2007 تكلفت شركات رحلات الطائرات الامريكية 18 مليار دولار
بسبب تاجيل رحلات الطيران لسوء الاحوال الجوية وهو مايزيد عن احتياطي النقدي
المصري في عام 2016 البالغ 16 مليار فقط

اليك ماتقدمة شركة هوني ويل

لدى هوني ويل خمسة نماذج من
منها

رادار الطقس ثلاث الابعاد







يقوم بتنبية الربان عند التحليق مايعطي الربان الفرصة لتغير المسار قبل الدخول في عين العاصفة



هل سئلت نفسك يوما كيف بتفادى الطيارون الاستصدام ببعض او بجبل
اليك حلول هوني ول فهي اول من ابتكرت


جهاز الوعي لتضاريس والمرور* الازدحام الجوي بالطائرات*​



images




في ارض المطار لم تنسى هوني ول الزحام تساعد ايضا في تنظيم الطائرات


هوني ويل لديها مستشعرات لكل شئ
منها الضغط على سبيل المثال


هذا المستشعر المغناطيسي الصغير في الاسفل
هو من له الفضل الكبير في تحديد المكان


وهذا يستشعر القوة


اما هذا مستشعرات مايكرويف




انظر لحجم مستشعر من هوني ويل
لدى هوني ويل مستشعر لكل شئ وشعارهم البقائية والاداء

الاتصال بالاقمار​

هوني ويل لا تجعلك وحيد في سماء


لديها قنوات متعددة من 2-7 كما تريد
تسمع بتمرير بينات الطائرة
او حتى فاكس واتصال صوتي او مكامة فديو او انترنت بسرعة 480 كيلو بايت
لن تشعر بالوحدة في السماء ستبقى انت وطائرتك متصلين بالارض


هوني ويل تحدد وتحمي
في حالات الطائرة انظمة هوني ويل تسمح بتحديد الطائرة وترسل اهم البيانات عن موقعها



مسجل رحلة

خمسين عام من الخبرة هوني ويل في تسجيل الرحلات

هناك الكترونيات لاتصال والارتفاع والملاحة وادارة الكابينة الخ










مدراء هوني ويل سعداء :)
لافتتاح مركز ضخم للابتكار والبحث والتدريب الظهران في السعودية








المصنع في السعودية



ساتحدث عن المصنع الذي يجري اقامته في طائف سابقا الرياض الان
وعن الروبتات الالمانية المستخدمة فيه والتجهيزات
باذن الله لا حقاً في موضوع اخر​










ساتحدث عن اطار الشراكة ومايترتب عليه من حقوق وعن برامج المشتركة التعليمية بين الانتونوف واكرانيا
من جانب والمملكة وتقنية وجامعات سعودية من جانب اخر حيث سيتظمن ابتعاث الى اوكرانيا وكالفورنيا
وفتح قسم سيدرس في اوكرانين في جامعة الملك فيصل وبعض الابحاث مع تقنية

في موضوع اخر عن مراحل تشيد الطائرة

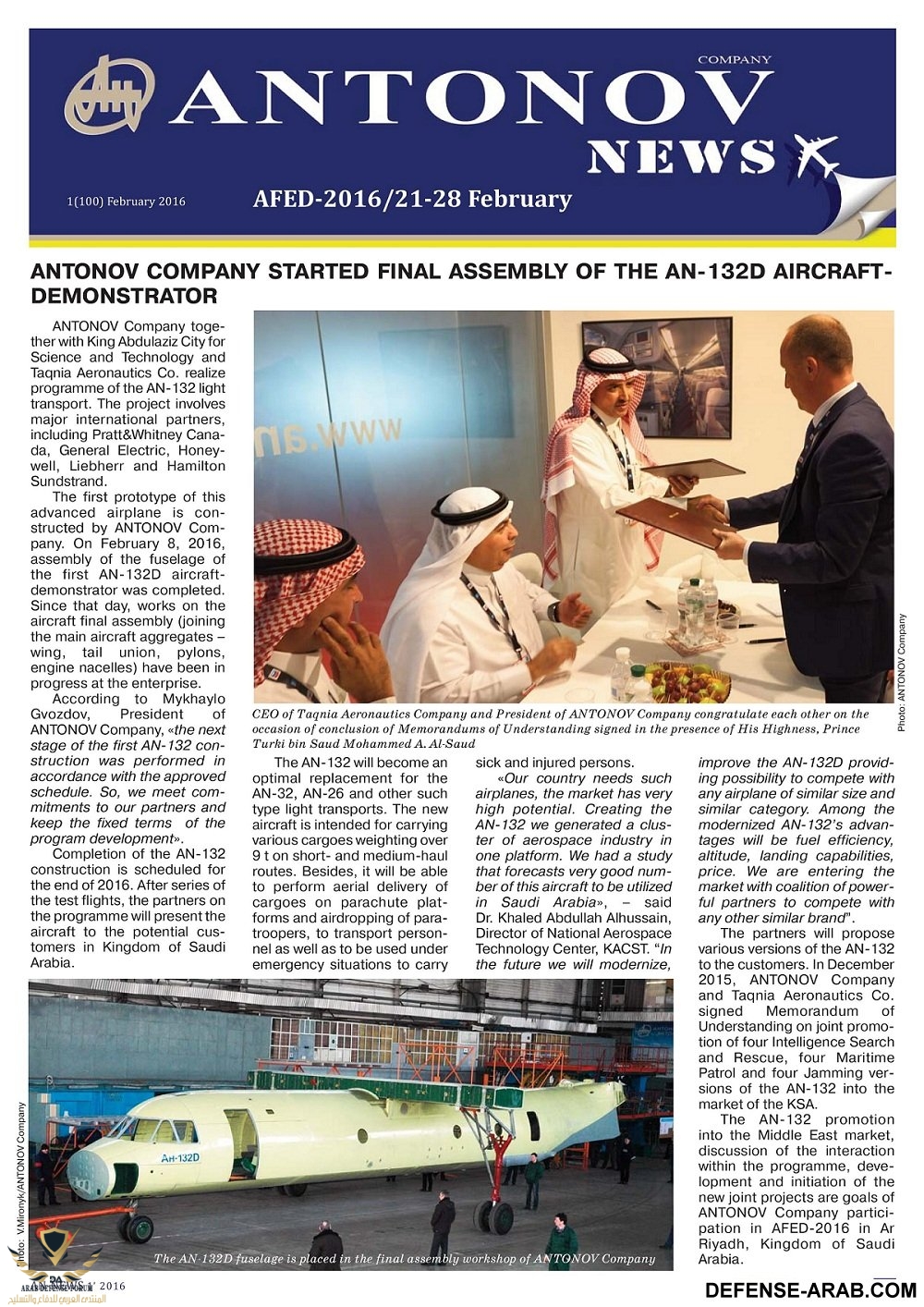

حيث تم الانتهاء من تجميع اول نموذج من ذو اسبوعين تقريبا
وتم نشر صور لذلك

المواضيع جهدي الشخصي على شهور


قبل فتره اضفت هنا لكن العصابة ( الادارة السابقة ) حذفت كامل ملفي
نعيده :) مرة اخرى


الطائرة ستحلق هذا العام في السعودية
متوقع تسليم القطعات العسكرية والمدنية المئات منها
وتصدير اعداد كبيرة من السعودية للخارج
وصناعة طرازات اخرى

جميع الشركات المذكورة في الاعلى لها مقرات وتعمل في السعودية
ليبهر في الجبيل مثلا هوني ويل موضوح ... الخ ويعمل بها سعوديين
ماعدا برات وتيني
يوجد بديل جنرال لها

سؤال التعاقد الرسمي مع المملكه كان علي الان ١٣٢ هذا ما اعرفه من الاصدقاء السعوديين
لكن ماذا عند الان١٧٨
تصنيع ام شراء ام بدايه تفاهمات ؟
وماذا عن الان ٢٢ هل تم البت في موضوعها بين المملكه والاوكران؟
شكر وتحياتي ‎:)

سؤال التعاقد الرسمي مع المملكه كان علي الان ١٣٢ هذا ما اعرفه من الاصدقاء السعوديين
لكن ماذا عند الان١٧٨
تصنيع ام شراء ام بدايه تفاهمات ؟
وماذا عن الان ٢٢ هل تم البت في موضوعها بين المملكه والاوكران؟
شكر وتحياتي ‎:)

22 ماعرف وش تقصد
بخصوص

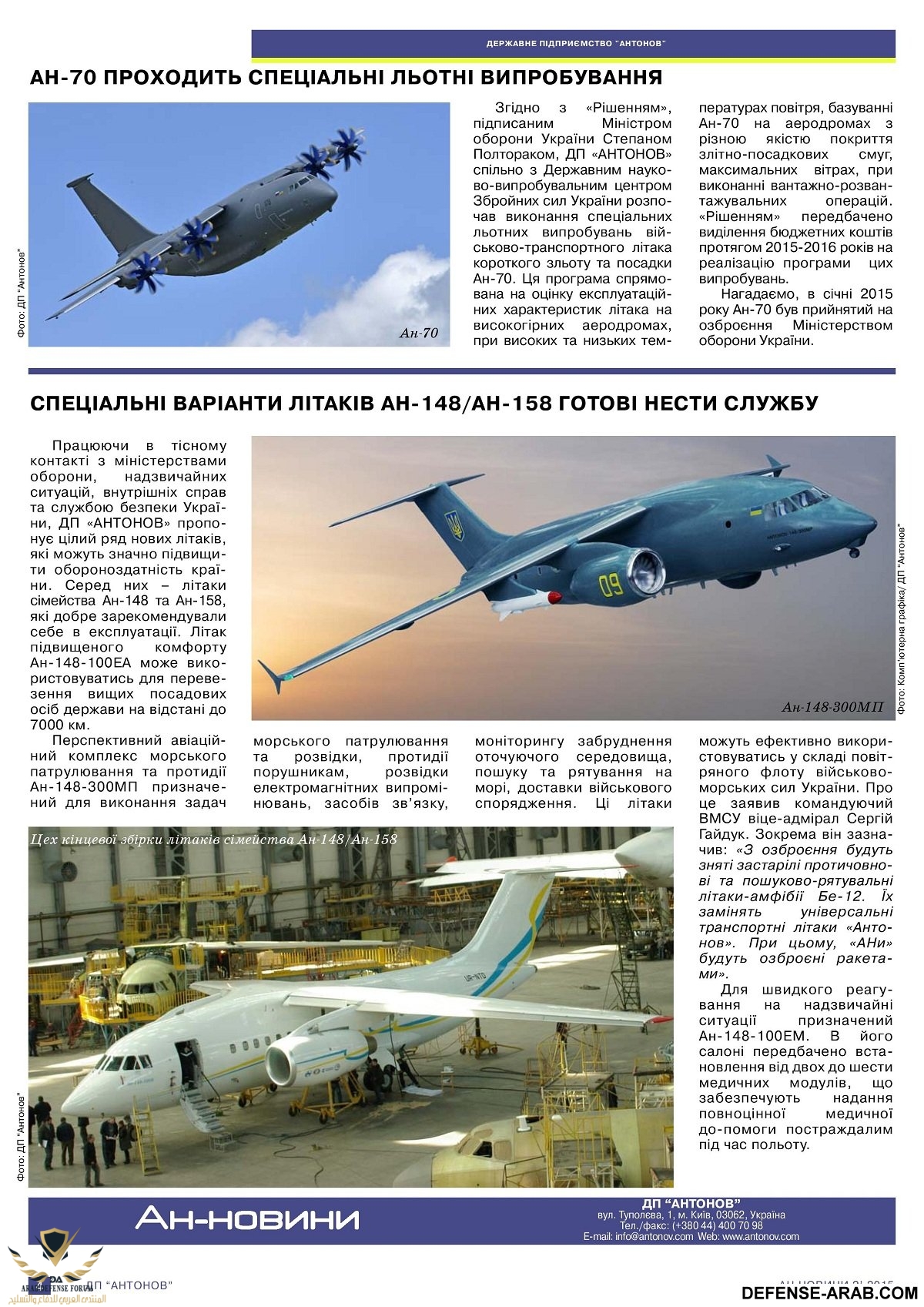

عائلة AN 148
مذكرا تفاهم لتصنيع مشترك وحاليا فقط رخصة تصنيع حبه حبه تصير مشترك
عائلة 148 تشمل 158 و 178

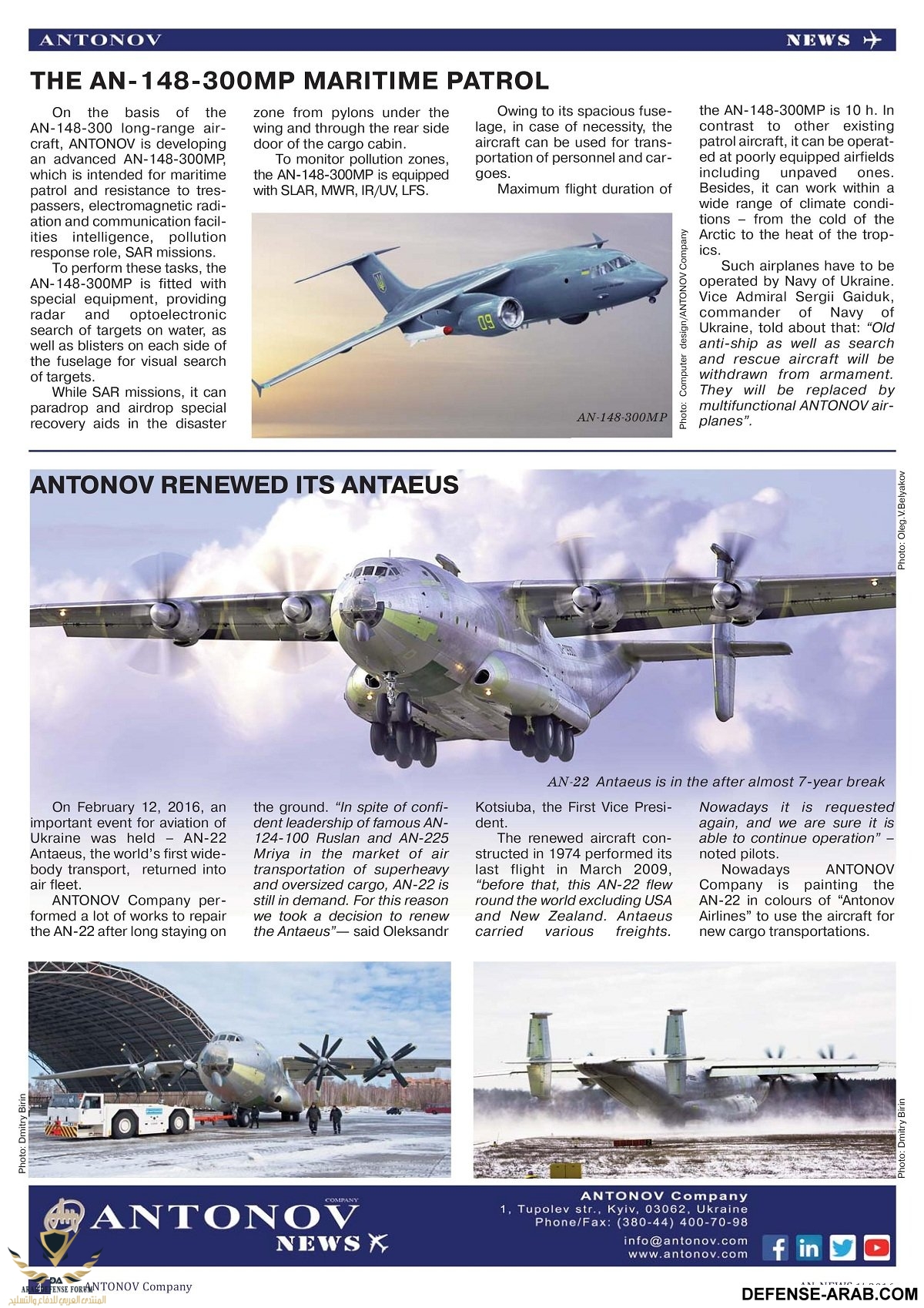

148 ركاب ومهمات خاصة بحرية مراقبة ..الخ
158 هي نفس 148 بس تطويل للبدن والمدى
178 هي هي 158 بس CARGO

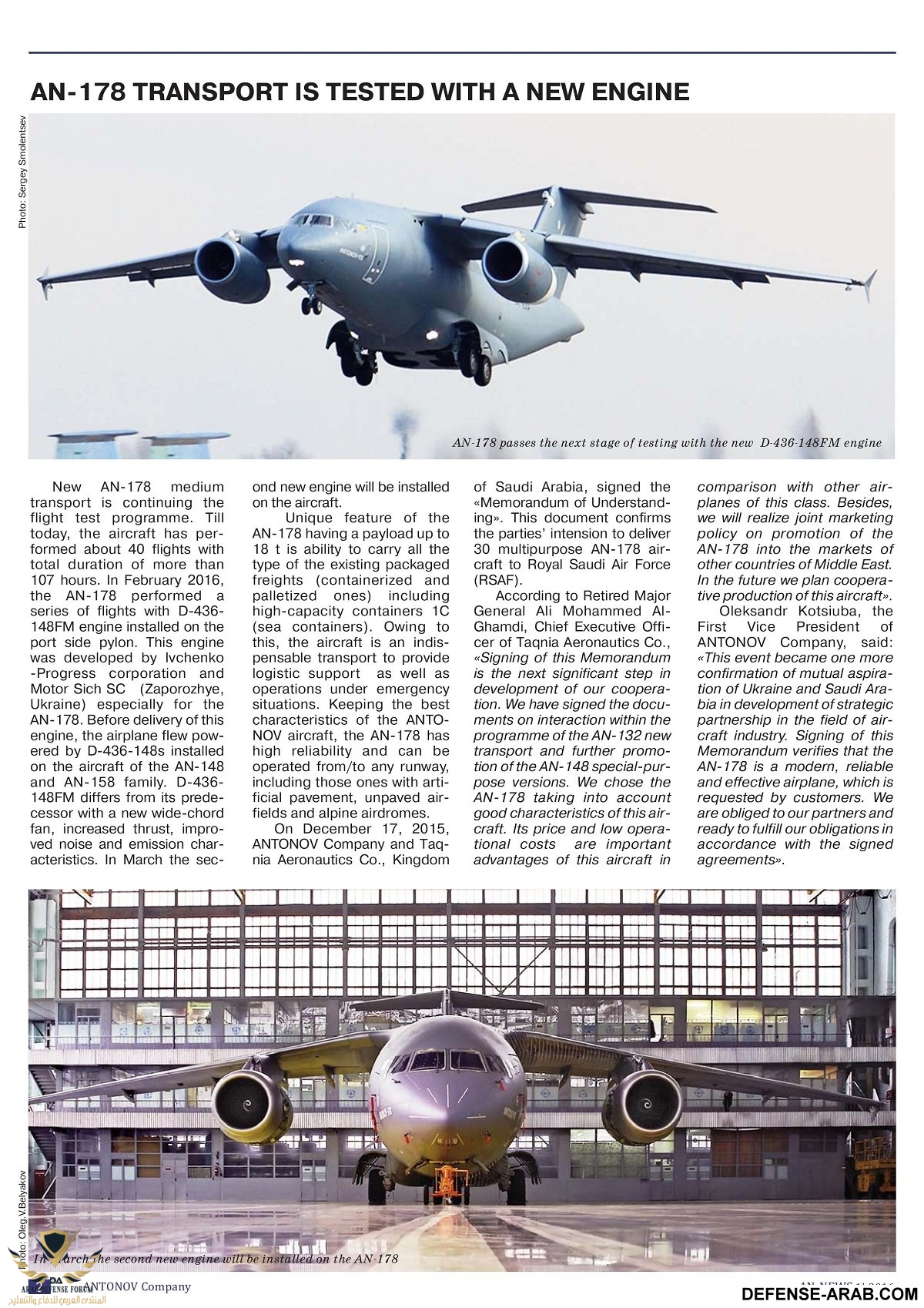

30 من 178 شراء
وكذا قطعه 148و158 شراء مستعجل

في صورة راح انزلها لجميع ماسيتم صناعة مشترك

المروحة الدافعة




من انتاج شركة هاملتون صنستراد الامريكية و داوتي البريطانية







القطر : 4.11 م

عدد الشفرات : 6

نظام : R408 سداسي الشفرات بوماردية Q400-8

يوفر تسلق ممتازة وأداء عبور لهذه الطائرات ذات المحركين طائرة،
يولد مستويات منخفضة من الضوضاء. درجة عالية من السلامة
تعرف بانخفاض الوزن ونظام فعال للغاية و حماية من التآكل.

R408


المثبتة على محركات برات آند ويتني كندا محركات PW150A التوربيني، ويتضمن نظام المروحة R408 نظام آمنة من الفشل التحكم الإلكتروني، واختيار سرعة دقيقة ودقة مراحل التزامن. تم تصميم التكوين وحدات النظام لتخفاض تكاليف الصيانة، والقضاء على الروابط الميكانيكية إلى قمرة القيادة. يمكن استبدال ريشة او اكثر وازالتها

المكونات

مكونات نظام المروحة هي مراوح وحامي، الدوار، وحدة تحكم إلكترونية, مغزل , مزيل ثلوج بالوقت, انبوب تجمع بيتا, وحدة تحكم بصوت والاهتزاز, حاكم لسرعه الزائدة, مضخة مساعدة , قوس جامع لريش

مغزل مثل الي في سنارة الصيد



رجل يعمل لداوتي بتركيز :)

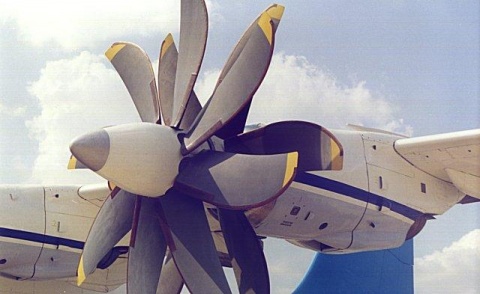

لماذا لم يتم اختيار مراوح دفع روسية من شركة Aerosila؟

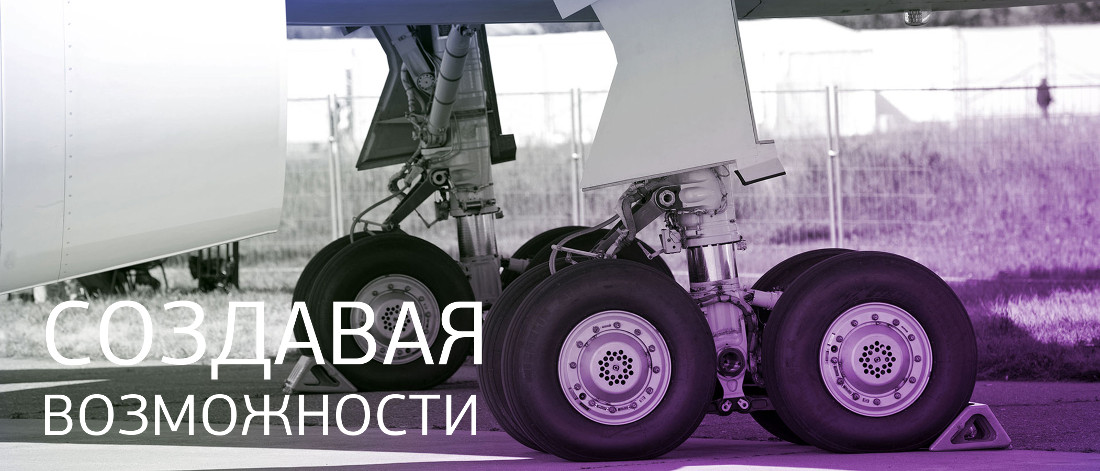

أيضا عجلات الهبوط (landing gear) يمكن اختيارها من الشركة الروسية Aviaagregat فكما يبدو أن حوادث عجلات الهبوط للطائرات الروسية أقل من نظيراتها الغربية!

موضوع جميل جدا وجهد كبير
سيضمن وجبه دسمه لفتره طويله للاعضاء :D

مع احترامي لصاحب الموضوع .. فرحان ب 132
السعودية رسميا بتصنع عائلة 148 وهي 148.158.178

افضل حمولة وجيل من 132

1970900_959761927431536_7277272581135851846_n-840x420.jpg.pagespeed.ce.RvUsTNW_RW.jpg

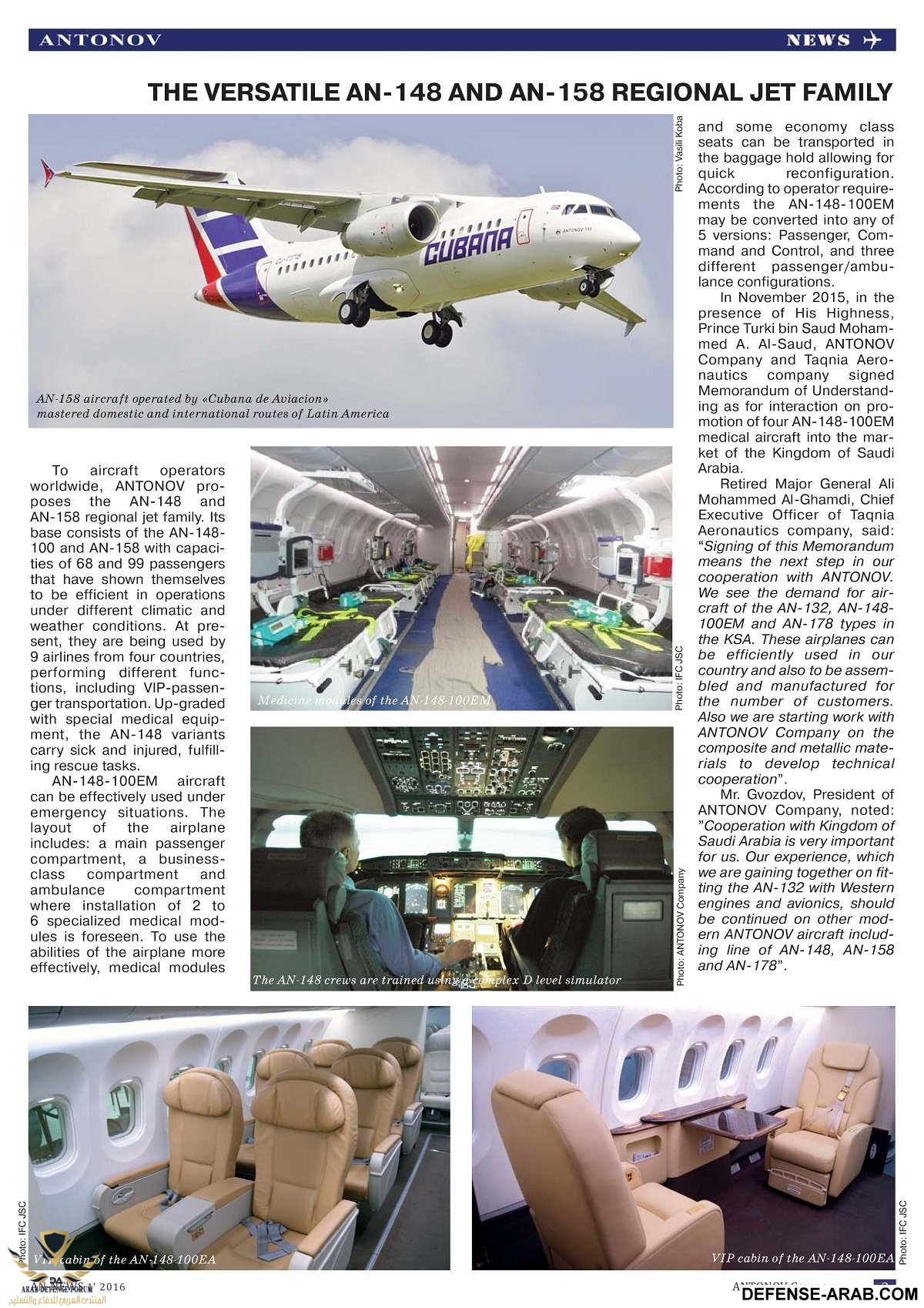

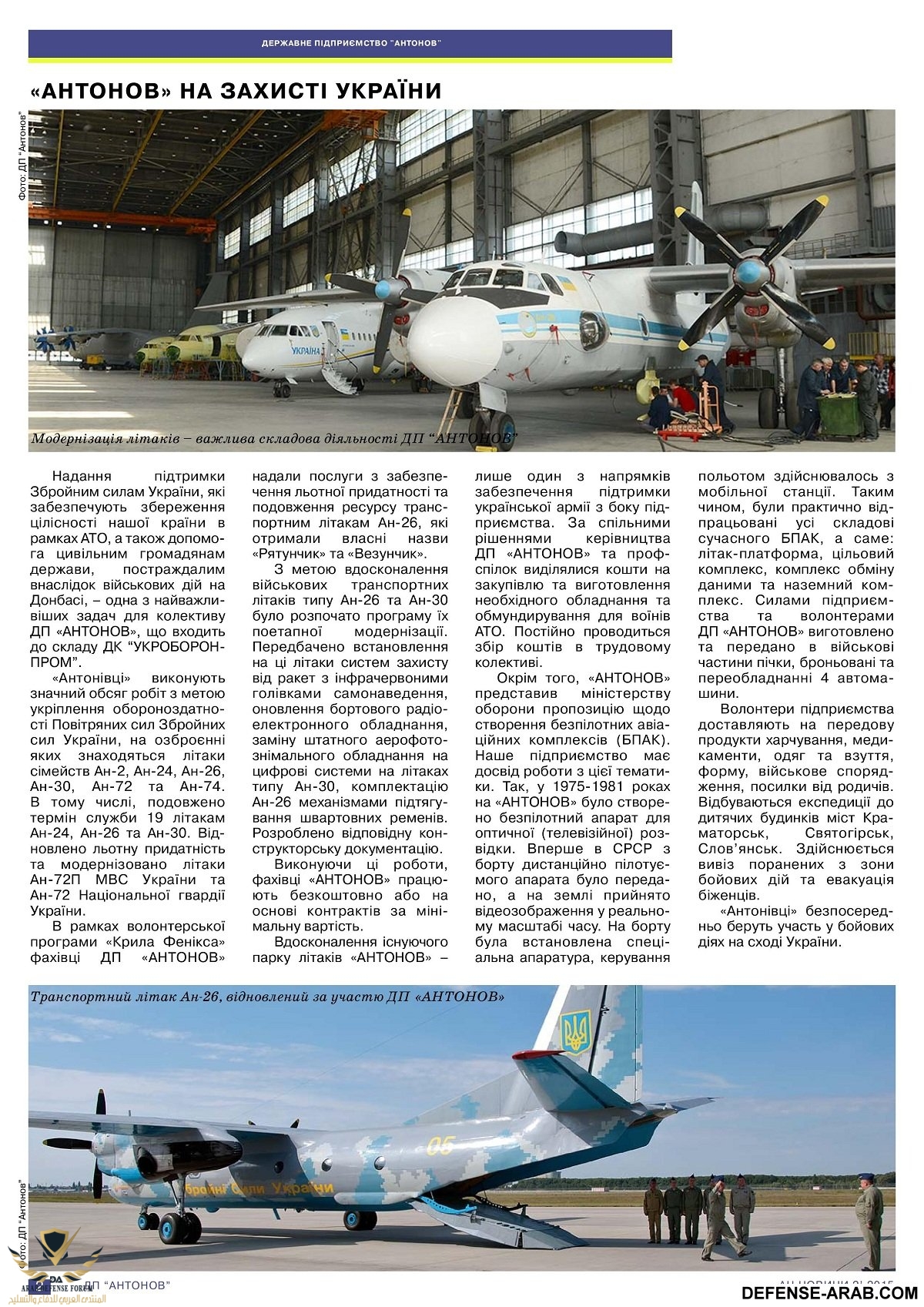

16 Official: Saudi Arabia will produce An-132 aircraft, the An-148 and An-178 State Enterprise "Antonov", the only aircraft manufacturer in Ukraine and Arabian company Taqnia Aeronautics signed another agreement on cooperation in the organization of the Kingdom of Saudi Arabia (KSA) aircraft manufacturing complex, and the An-132 aircraft production organization, AN-148 and AN-178. According to "Antonov" press office, an agreement was signed during the exhibition ADEF-2016 business leaders. "The document contains specific plans for supplying, organizing operation, after-sales support of aircraft" Antonov "families of AN-132, AN-148 and AN-178 It also applies to further work on the launch of cooperative production of AN-132 in the KSA." - Said in a message. As reported UNAIN earlier "Antonov" and Taqnia Aeronautics signed several memorandums on joint promotion in the market of Saudi Arabia, AN-148 and AN-132, as well as a memorandum of understanding on the supply of 30 multipurpose aircraft AN-178 Royal Air Force of Saudi Arabia. According to estimates, "Antonov", the market demand for the An-132 type aircraft over the next 20 years is about 900 units, and An-178 aircraft - 1,100. "Antonov" May 7, 2015 began flight testing a new transport aircraft An-178, which is a solemn rollout took place in early April last year. UNIAN. State Enterprise "Antonov" - the manufacturer of vehicles, passenger aircraft and special purpose aircraft. Among the most recognized developments of the company - the aircraft AN-32, AN-148, AN-158, AN-74, AN-124, AN-70 and AN-225. At the end of 2014, "Antonov" slightly increased net profit in comparison with 2013 year - up to 39.3 million USD.
