الحوامل الرباعية لصاروخ SPEAR 3 من انتاج MBDA ..
16 صاروخ SPEAR 3 + كامل حمولة صواريح جو-جو بعدد 6 صواريخ + خزاني وقود خارجيين + حاضن ملاحة وتهديف بالليزر
سلاح الجو الالماني يشغل الان عدد 10 مقاتلات Typhoon Tranche 3A
- بادئ الموضوع Hawk 205
- تاريخ البدء
16 صاروخ SPEAR 3 + كامل حمولة صواريح جو-جو بعدد 6 صواريخ + خزاني وقود خارجيين + حاضن ملاحة وتهديف بالليزر
- إنضم
- 13 أبريل 2013
- المشاركات
- 9,794
- التفاعل
- الدولة
تصحيح في حوالي 5 طائرات تحت الاختبارات ..
- إنضم
- 13 أبريل 2013
- المشاركات
- 9,794
- التفاعل
- الدولة
- إنضم
- 1 أبريل 2013
- المشاركات
- 10,043
- التفاعل
- إنضم
- 13 أبريل 2013
- المشاركات
- 9,794
- التفاعل
- الدولة
البريمستون بمدى 60 كم .. الـSPEAR 3 بمدى 140 كم .. مختلفين طبعا ...
نوع اخر ، صواريخ SPEAR 3 مشتقة من صواريخ Brimstone لكن ليست نفسها
فهذه الصواريخ مجهزة بمحرك نفاث مما يعطيها مدى يصل الى 140km وبرأس باحث ثلاثي الانماط (وصلة GPS/INS ، رادار مليمتري ، ومستشعر ليزري شبه نشط) ومجهزة بوصلة بيانات مزدوجة (ثنائية الاتجاه)
سوف يتم دمجه على مقاتلات Typhoon ضمن مرحلة التعزيز الرابعة P4E والذي سيوقع عقده بحلول منتصف العام الحالي
- إنضم
- 1 أبريل 2013
- المشاركات
- 10,043
- التفاعل
- إنضم
- 1 أبريل 2013
- المشاركات
- 10,043
- التفاعل
حسب معلوماتي بان مداه الاقصى ٢٠كم بريمستون
- إنضم
- 13 أبريل 2013
- المشاركات
- 9,794
- التفاعل
- الدولة
انا اتكلم عن " بريمستون 2 .. "

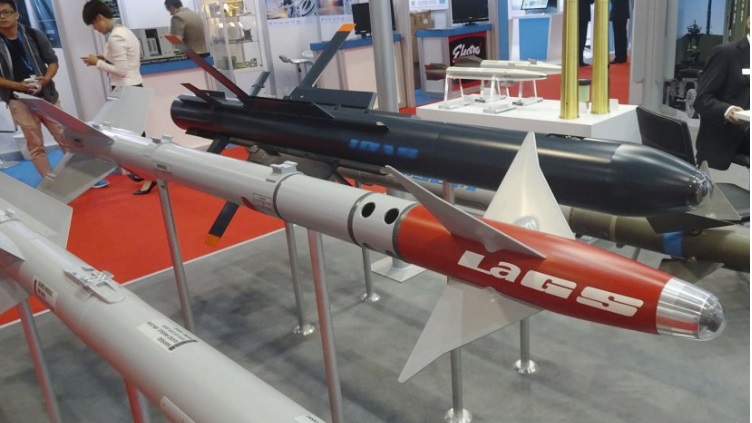

شركة Diehl الالمانية تتوقع ان تنتهي من تطوير صواريخ Laser Guided Sidewindwer او صواريخ سايدوندر الموجهة بالليز LaGS جو-سطح خلال العام الحالي 2016 لكي تعمل على مقاتلات Tornado و Typhoon في سلاح الجو الالماني
وصواريخ LaGS تقوم على استبدال الباحث العامل بالاشحة تحت الحمراء Infrared في صواريخ AIM-9L Sidewinder جو-جو قصير المدى ، وتركيب بداله رأس باحث آخر يعمل بواسطة الليزر الشبه النشط Semi Active Laser-SAL
وفي سياق آخر تقوم الشركة ايضاً في تطوير برمجيات صواريخ IRIS-T العامل حالياً على مقاتلات التورنيدو والتايفون كصاروخ جو-جو قصيرة المدى لأجل تمكينه من مهاجمة الاهداف الارضية واعطائه قدرات جو-سطح
Diehl expected to finalise LaGS development in 2016
- SAL modification to GCU gives AIM-9L Sidewinder an air-to-surface capability
- Diehl has developed software to enable an air-to surface capability for the IRIS-T AAM
When the LaGS concept was unveiled in 2013, Diehl BGT Defence said that it planned to conduct the first air-launched live firing trials before the end of 2013 so as to have a production-ready design by 2014.
A Diehl BGT official told IHS Jane's that the company has now completed a series of successful captive carry tests of LaGS on a Panavia Tornado IDS to demonstrate the SAL lock-on capability, but to date has not conducted any live firing trials. These could now slip to late 2016 or to 2017.
A company-funded development, LaGS provides for an innovative re-role of the AIM-9L Sidewinder air-to-air missile (AAM) as a precision air-to-surface system. The LaGS solution replaces the AIM-9L's infrared (IR) seeker with a new semi-active laser seeker and a new sapphire dome, both developed by Diehl. The rest of the missile - including the WDU-17/B 9.5-kg annular blast/fragmentation continuous rod warhead, solid-propellant rocket motor, fins, and actuators - remains the same. The LaGS retains the DSU-15A/B Active Optical Target Detector laser proximity fuze, which will be de-activated for detonation on impact.
This adaptation is delivered through a modified forward guidance and control unit (GCU), which is form-and-fit identical to the standard Sidewinder, thus mitigating acquisition and integration costs. Accordingly, LaGS can be carried on all platforms and weapon stations cleared for AIM-9L series weapons.
Diehl is marketing LaGS as a day/night precision capability for close air support/urban close air support operations in a time-sensitive targeting environment.
http://www.janes.com/article/58365/diehl-expected-to-finalise-lags-development-in-2016
التعديل الأخير:
تعتبر صواريخ LaGS الخفيفة حل عملي سريع ورخيص لتعزيز قدرات جو-سطح للتايفون الالمانية ولاي عميل اخر خارج ائتلاف اليوروفايتر (كالسعودية مثلاً)
ويمكن بها الاستفادة من المخزون الضخم من الصواريخ AIM-9 القديمة وتحويلها الى سلاح مضاد للاهداف الارضية الخفيفة الموجودة في المناطق الحضرية والمأهولة بالمدنيين لتقليل الاضرار الجانبية التي تخلفها الذخائر والقنابل الاكبر حجماً (كما يجري حالياً في اليمن) ، وذلك نظراً لصغر حجم الرأس الحربي للصاروخ الاصلي البالغ 10kg فقط

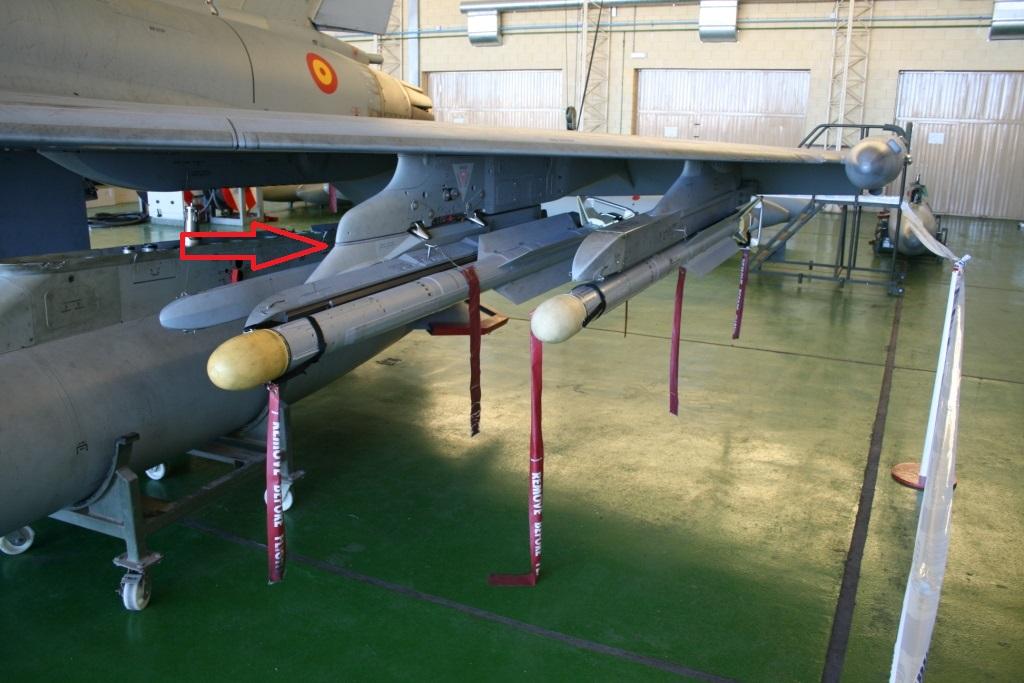

وكون هذه الصواريخ في الاصل هي صواريخ جو-جو قصيرة المدى ، فيمكن ان تحملها التايفون في نقاط التحميل على اطراف الاجنحة ومن دون التأثير على حمولتها من صواريخ جو-جو ، وذلك باستخدام حامل للصواريخ مزدوج مثل ماهو موضح في الصورة التالية المشار له بالسهم الاحمر
وبهذا تكون حمولة التايفون مؤلفة من
6 صواريخ جو-جو (4 متوسطة المدى AMRAAM/Meteor ، و 2 قصيرة المدى IRIS-T/ASRAAM)
+ 4 صواريخ خفيفة Laser Guided Sidewindwer - LaGS
+ 2 قنبلة زنة 500 او 1000 او 2000 باوند
(ملاحظة: يمكن مضاعفة عدد قنابل زنة 500 باوند الى 4 قنابل باستخدام حامل قنابل مزدوج)
+ 2 خزان وقود خارجي فئة 1000/1500 لتر
+ حاضن ملاحة وتهديف بالليزر Litening/Damocles/Sniper
بروشور عن صواريخ LaGS
http://www.diehl.com/fileadmin/diehl-defence/user_upload/flyer/LaGS.pdf
ويمكن بها الاستفادة من المخزون الضخم من الصواريخ AIM-9 القديمة وتحويلها الى سلاح مضاد للاهداف الارضية الخفيفة الموجودة في المناطق الحضرية والمأهولة بالمدنيين لتقليل الاضرار الجانبية التي تخلفها الذخائر والقنابل الاكبر حجماً (كما يجري حالياً في اليمن) ، وذلك نظراً لصغر حجم الرأس الحربي للصاروخ الاصلي البالغ 10kg فقط
وكون هذه الصواريخ في الاصل هي صواريخ جو-جو قصيرة المدى ، فيمكن ان تحملها التايفون في نقاط التحميل على اطراف الاجنحة ومن دون التأثير على حمولتها من صواريخ جو-جو ، وذلك باستخدام حامل للصواريخ مزدوج مثل ماهو موضح في الصورة التالية المشار له بالسهم الاحمر
وبهذا تكون حمولة التايفون مؤلفة من
6 صواريخ جو-جو (4 متوسطة المدى AMRAAM/Meteor ، و 2 قصيرة المدى IRIS-T/ASRAAM)
+ 4 صواريخ خفيفة Laser Guided Sidewindwer - LaGS
+ 2 قنبلة زنة 500 او 1000 او 2000 باوند
(ملاحظة: يمكن مضاعفة عدد قنابل زنة 500 باوند الى 4 قنابل باستخدام حامل قنابل مزدوج)
+ 2 خزان وقود خارجي فئة 1000/1500 لتر
+ حاضن ملاحة وتهديف بالليزر Litening/Damocles/Sniper
بروشور عن صواريخ LaGS
http://www.diehl.com/fileadmin/diehl-defence/user_upload/flyer/LaGS.pdf
- إنضم
- 13 أبريل 2013
- المشاركات
- 9,794
- التفاعل
- الدولة
تعتبر صواريخ LaGS الخفيفة حل عملي سريع ورخيص لتعزيز قدرات جو-سطح للتايفون الالمانية ولاي عميل اخر خارج ائتلاف اليوروفايتر (كالسعودية مثلاً)
ويمكن بها الاستفادة من المخزون الضخم من الصواريخ AIM-9 القديمة وتحويلها الى سلاح مضاد للاهداف الارضية الخفيفة الموجودة في المناطق الحضرية والمأهولة بالمدنيين لتقليل الاضرار الجانبية التي تخلفها الذخائر والقنابل الاكبر حجماً (كما يجري حالياً في اليمن) ، وذلك نظراً لصغر حجم الرأس الحربي للصاروخ الاصلي البالغ 10kg فقط
وكون هذه الصواريخ في الاصل هي صواريخ جو-جو قصيرة المدى ، فيمكن ان تحملها التايفون في نقاط التحميل على اطراف الاجنحة ومن دون التأثير على حمولتها من صواريخ جو-جو ، وذلك باستخدام حامل للصواريخ مزدوج مثل ماهو موضح في الصورة التالية المشار له بالسهم الاحمر
وبهذا تكون حمولة التايفون مؤلفة من
6 صواريخ جو-جو (4 متوسطة المدى AMRAAM/Meteor ، و 2 قصيرة المدى IRIS-T/ASRAAM)
+ 4 صواريخ خفيفة Laser Guided Sidewindwer - LaGS
+ 2 قنبلة زنة 500 او 1000 او 2000 باوند
(ملاحظة: يمكن مضاعفة عدد قنابل زنة 500 باوند الى 4 قنابل باستخدام حامل قنابل مزدوج)
+ 2 خزان وقود خارجي فئة 1000/1500 لتر
+ حاضن ملاحة وتهديف بالليزر Litening/Damocles/Sniper
بروشور عن صواريخ LaGS
http://www.diehl.com/fileadmin/diehl-defence/user_upload/flyer/LaGS.pdf
حامل صواريخ جو - جو للتايفون مزدوج ... استثمار مميز لنقاط التعليق ..
الصاروخ قيد التطوير حالياً ولم يدخل مرحلة الانتاج بعد ، لكن يمكن طلبه بعد دخوله الخدمة ودمجه على مقاتلات Typhoon ، مع العلم ان هذه الصواريخ ايضاً مخصصة للعمل على مقاتلات F-35 البريطانية
الاصدار Brimstone 2 حصل على تحسينات في محركه مما زاد مداه الاقصى من 20km في الاصدار السابق الى 60km
- إنضم
- 1 يناير 2015
- المشاركات
- 2,999
- التفاعل
- الدولة
اي نسخة من الايسا ؟
- إنضم
- 10 يناير 2016
- المشاركات
- 10,091
- التفاعل
- الدولة
شركة Diehl الالمانية تتوقع ان تنتهي من تطوير صواريخ Laser Guided Sidewindwer او صواريخ سايدوندر الموجهة بالليز LaGS جو-سطح خلال العام الحالي 2016 لكي تعمل على مقاتلات Tornado و Typhoon في سلاح الجو الالماني
وصواريخ LaGS تقوم على استبدال الباحث العامل بالاشحة تحت الحمراء Infrared في صواريخ AIM-9L Sidewinder جو-جو قصير المدى ، وتركيب بداله رأس باحث آخر يعمل بواسطة الليزر الشبه النشط Semi Active Laser-SAL
وفي سياق آخر تقوم الشركة ايضاً في تطوير برمجيات صواريخ IRIS-T العامل حالياً على مقاتلات التورنيدو والتايفون كصاروخ جو-جو قصيرة المدى لأجل تمكينه من مهاجمة الاهداف الارضية واعطائه قدرات جو-سطح
Diehl expected to finalise LaGS development in 2016
Germany's Diehl BGT Defence is expected to finalise development of its Laser Guided Sidewinder (LaGS) air-to-surface solution for German Air Force Panavia Tornado IDS and Eurofighter Typhoon platforms in 2016 - some two years later than anticipated.
- SAL modification to GCU gives AIM-9L Sidewinder an air-to-surface capability
- Diehl has developed software to enable an air-to surface capability for the IRIS-T AAM
When the LaGS concept was unveiled in 2013, Diehl BGT Defence said that it planned to conduct the first air-launched live firing trials before the end of 2013 so as to have a production-ready design by 2014.
A Diehl BGT official told IHS Jane's that the company has now completed a series of successful captive carry tests of LaGS on a Panavia Tornado IDS to demonstrate the SAL lock-on capability, but to date has not conducted any live firing trials. These could now slip to late 2016 or to 2017.
A company-funded development, LaGS provides for an innovative re-role of the AIM-9L Sidewinder air-to-air missile (AAM) as a precision air-to-surface system. The LaGS solution replaces the AIM-9L's infrared (IR) seeker with a new semi-active laser seeker and a new sapphire dome, both developed by Diehl. The rest of the missile - including the WDU-17/B 9.5-kg annular blast/fragmentation continuous rod warhead, solid-propellant rocket motor, fins, and actuators - remains the same. The LaGS retains the DSU-15A/B Active Optical Target Detector laser proximity fuze, which will be de-activated for detonation on impact.
This adaptation is delivered through a modified forward guidance and control unit (GCU), which is form-and-fit identical to the standard Sidewinder, thus mitigating acquisition and integration costs. Accordingly, LaGS can be carried on all platforms and weapon stations cleared for AIM-9L series weapons.
Diehl is marketing LaGS as a day/night precision capability for close air support/urban close air support operations in a time-sensitive targeting environment.
http://www.janes.com/article/58365/diehl-expected-to-finalise-lags-development-in-2016
أليس هو متعدد المهام بمعنى أن له خاصية الهجوم الارضي ؟
الصاروخ AIM-9 هو صاروخ جو-جو قصير المدى وتقوم الشركة الالمانية بتحويله الى صاروخ جو-سطح موجه بالليزر ، ونفس الشيء تريد فعله مع صواريخ IRIS-T
