صــاروخ Starstreak عالي السرعة للدفاع الجوي القصير VSHORAD


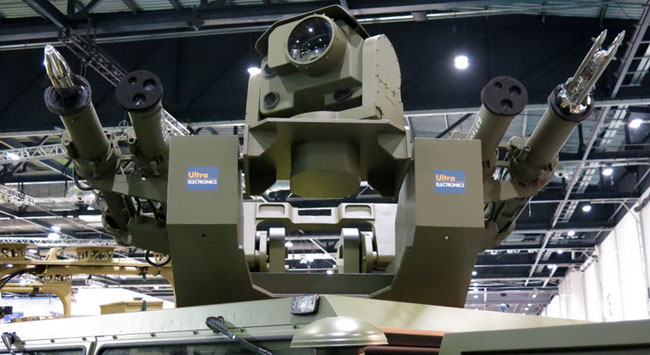

صاروخ HVM Starstreak High Velocity Missile أرض-جو قصــير المدى تم تصميمه من قبـل شركـة THALES UK البريطانية يتميـز برأسه الحربـي الثلاثي و بنمط تـوجيهه بركوب الشعاع الليزري Laser Beam Riding.. و هو قابـل للإطلاق من منصة أحادية محمولـة على صيغة MANPADS أو على منصة اطلاق ثلاثـية LML و أيضا يمكـن تحميلـه على عربات Stormer الحاملة لـ 8 قواذف ..


برنامـج التطويـر ابتدأ عام 1984 حين طلـبت وزارة الدفاع البريطانية توفيـر نظام دفاع جوي قصير المدى ،خفيف ، بوسائط اطلاق متعددة و مرنة و قادر على القيام بمهام الدفاع النقطي VSHORAD ضد مختلف العدائيات من صواريـخ مجنحـة و مروحيـات و مقاتـلات على علو منخفض ، و في اكتوبر 1995 تم قبول Self Propelled HVM المعروف بـ Starstreak و الذي دخل الخدمة عام 1997 في الجيش البريطانـي .. كما تم عام 2007 اسدال الستار على النسخة المحسنة Starstreak II





المواصفات التقنيـة و العمليـاتـية :


صاروخ Starstreak محمـل في قاذف متصل بنظـام بصري للتعقب ، حيث يقوم الرامي بتحديد الهدف و جعله في خط الرؤيا ، ثم يتم تشغيل وحدة الليزر و التي هي عبارة عن مصفوفتين تبثان شعاعي ليزر منخفض الطــاقـة مشفرين بعد اطلاق الصاروخ ، الذي يعمل على مرحلتين .. المرحلة الأولى تشتعل داخل قاذف الإطلاق في أجزاء من الثانية لتدفع الصاروخ الى الامام لعدة امتار و بعدها تنفصل و ذلك لضمان سلامة المستعمل، بعد ذلك يأخذ محرك الصاروخ الرئيسي على عاتقه ايصال الصاروخ الى سرعة Mach 3.5..


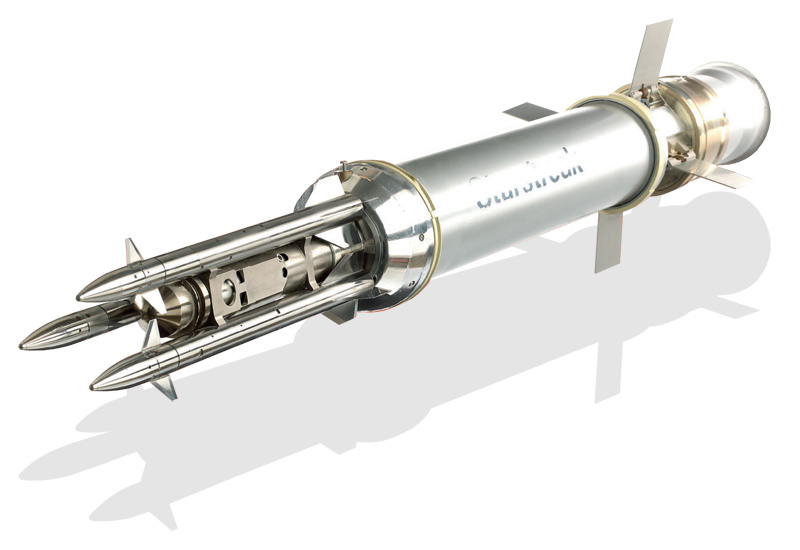

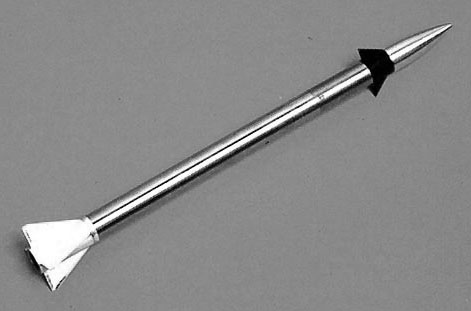

عند انتهاء المرحلة الثانية من الدفع تطلق الرؤوس الحربيـة الثلاثـة Kinetic Energy Darts حيـث أن كل رأس حربي مزود بمستشعر ليزري مستقل و جنيحات تعمل على تصحيح مسار الرؤوس الثلاثة .. الرأس الحربـي طوله 396 مم و بقطر 22 مم و يزن 900 غرام ، مقدمة الرأس الحربي مصنوعة من مادة التانغستن W لاستغلال الطاقة الحركية في اختراق بدن الهـدف بالاضافة الى شحنة شديدة الانفجارمن مادة PBX تنفجر بعد انغماس الراس الحربي في الهدف ، لتاكيد الاصابة القاتلة Lethal Damage


نمـط تـوجيه الصاروخ و رأسه الثلاثي اضافة الى سرعتـه العالية تجعـل من الصعب جدا التشويش عليه او الافلات منه مقارنة مع الصواريخ الحرارية او المعتمدة على التوجيه الراداري ، فهو غير قابل للايقاف باستعمال الـ Flares او انماط ECM او IRCM المعروفة كمثل أنظمة AN/ALQ 157 او AN/ALQ 144 المستخدمة لحماية المروحيات من الصواريخ الحرارية ..




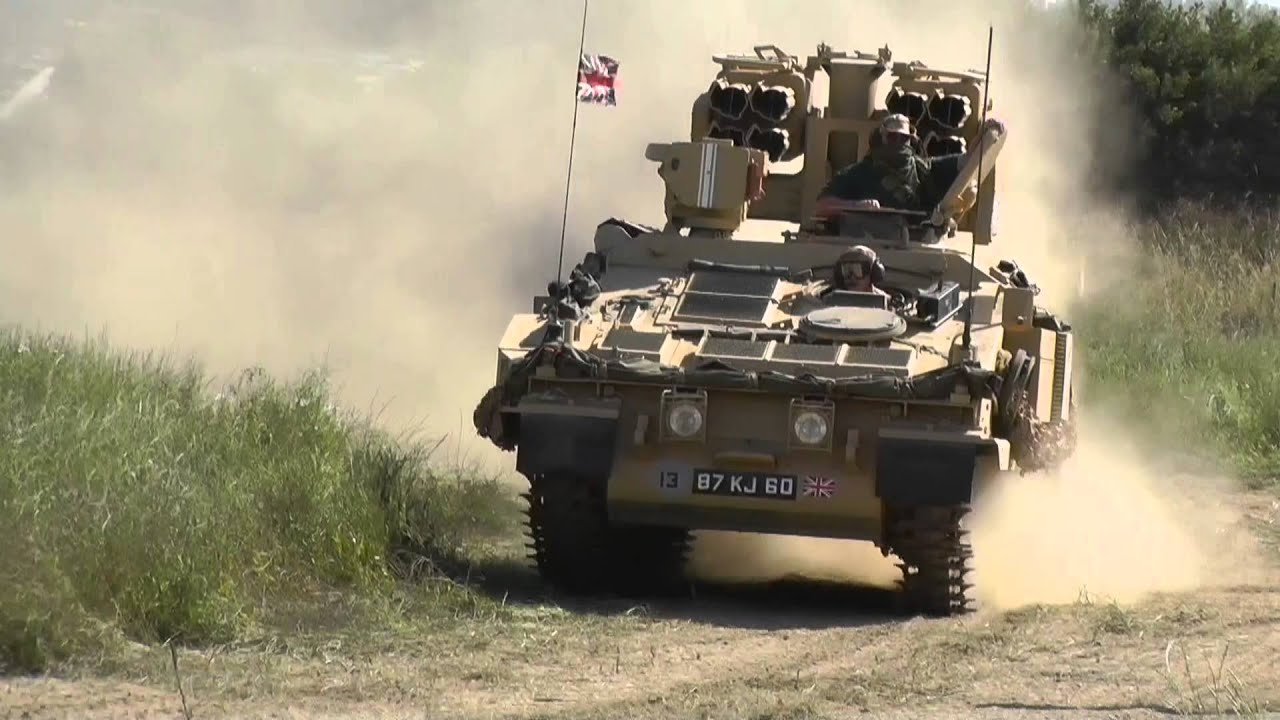

الصاروخ يصل الى مدى 6 كلم في النسخة Starstreak I و + 7 كلم في Starstreak II و سقف عملياتي يصل الى 5 كلم ، و بعمـر افتراضي يقدر بـ 15 عاما.. يمكنه العمل من منصات محمولة على الكتف و اخرى لنظام Stormer SHORAD كما يمكن دمجه على منصـات بحريـة و منه نسخة ATASK Air to Air المخصص للإطلاق من المروحيات ..





المواصفات العامـة :


الطول : 1.397 م


القطر : 13 سم


الوزن الاجمالي : 14 كلغ


السرعة القصوي : Mach 3,5


السقف العملياتي : +5 كلم

المدى الأقصى : 6 كلم للنسخة I و + 7 كلم للـستارستريك II


نظام التوجيه : SACLOS / Laser Beam Riding


الرأس الحربي : 3 رؤوس حربية KE / PBX HE



منصات الاطلاق : MANPADS , LML , Stormer Vehicule




البلــدان المستخدمـة :
بريــطانيا ، جنوب افريقيا ، تايلند منذ 2012 ، اندونيسيا منذ 2012 كمــا طلبت مالـيزيـا عددا غير محدد من منصـات LML & Stormer Vehicules في صيف عام 2015

التعديل الأخير:

Ibn zyad

خـــــبراء المنتـــــدى
إنضم
24 فبراير 2008
المشاركات
1,998
مستوى التفاعل
6,546
النقاط
1,109

jack.beton.agent

خبير الدفاع الجوى
صقور الدفاع
إنضم
26 يناير 2015
المشاركات
5,043
مستوى التفاعل
22,929
النقاط
2,140
لم اعرف ان هناك موضوع اخر عنه .. لكن هذا الموضوع للامانة أكثر تفصيلا من الموضوع الذي أوردته .. تحياتي اخي
لذلك أخى الكريم سيتم دمج موضوعى مع موضوعك لزيادة المعلومات لن يتم غلقه أو حذفه .. وتحياتى على مجهودك الكريم ..


Moroccan Sniper

الحمدُ للهِ الذي عافَانِي مِمَّا ابْتلاكَ به
طاقم الإدارة
عـضـو مـجـلـس الإدارة
إنضم
23 يوليو 2008
المشاركات
15,964
مستوى التفاعل
44,373
النقاط
10,751
لذلك أخى الكريم سيتم دمج موضوعى مع موضوعك لزيادة المعلومات لن يتم غلقه أو حذفه .. وتحياتى على مجهودك الكريم ..
لا داعي ل دمجه أخي أتركه لا ضير في هذا


Moroccan Sniper

الحمدُ للهِ الذي عافَانِي مِمَّا ابْتلاكَ به
طاقم الإدارة
عـضـو مـجـلـس الإدارة
إنضم
23 يوليو 2008
المشاركات
15,964
مستوى التفاعل
44,373
النقاط
10,751
صــاروخ Starstreak عالي السرعة للدفاع الجوي القصير VSHORAD


صاروخ HVM Starstreak High Velocity Missile أرض-جو قصــير المدى تم تصميمه من قبـل شركـة THALES UK البريطانية يتميـز برأسه الحربـي الثلاثي و بنمط تـوجيهه بركوب الشعاع الليزري Laser Beam Riding.. و هو قابـل للإطلاق من منصة أحادية محمولـة على صيغة MANPADS أو على منصة اطلاق ثلاثـية LML و أيضا يمكـن تحميلـه على عربات Stormer الحاملة لـ 8 قواذف ..


برنامـج التطويـر ابتدأ عام 1984 حين طلـبت وزارة الدفاع البريطانية توفيـر نظام دفاع جوي قصير المدى ،خفيف ، بوسائط اطلاق متعددة و مرنة و قادر على القيام بمهام الدفاع النقطي VSHORAD ضد مختلف العدائيات من صواريـخ مجنحـة و مروحيـات و مقاتـلات على علو منخفض ، و في اكتوبر 1995 تم قبول Self Propelled HVM المعروف بـ Starstreak و الذي دخل الخدمة عام 1997 في الجيش البريطانـي .. كما تم عام 2007 اسدال الستار على النسخة المحسنة Starstreak II





المواصفات التقنيـة و العمليـاتـية :


صاروخ Starstreak محمـل في قاذف متصل بنظـام بصري للتعقب ، حيث يقوم الرامي بتحديد الهدف و جعله في خط الرؤيا ، ثم يتم تشغيل وحدة الليزر و التي هي عبارة عن مصفوفتين تبثان شعاعي ليزر منخفض الطــاقـة مشفرين بعد اطلاق الصاروخ ، الذي يعمل على مرحلتين .. المرحلة الأولى تشتعل داخل قاذف الإطلاق في أجزاء من الثانية لتدفع الصاروخ الى الامام لعدة امتار و بعدها تنفصل و ذلك لضمان سلامة المستعمل، بعد ذلك يأخذ محرك الصاروخ الرئيسي على عاتقه ايصال الصاروخ الى سرعة Mach 3.5..


عند انتهاء المرحلة الثانية من الدفع تطلق الرؤوس الحربيـة الثلاثـة Kinetic Energy Darts حيـث أن كل رأس حربي مزود بمستشعر ليزري مستقل و جنيحات تعمل على تصحيح مسار الرؤوس الثلاثة .. الرأس الحربـي طوله 396 مم و بقطر 22 مم و يزن 900 غرام ، مقدمة الرأس الحربي مصنوعة من مادة التانغستن W لاستغلال الطاقة الحركية في اختراق بدن الهـدف بالاضافة الى شحنة شديدة الانفجارمن مادة PBX تنفجر بعد انغماس الراس الحربي في الهدف ، لتاكيد الاصابة القاتلة Lethal Damage


نمـط تـوجيه الصاروخ و رأسه الثلاثي اضافة الى سرعتـه العالية تجعـل من الصعب جدا التشويش عليه او الافلات منه مقارنة مع الصواريخ الحرارية او المعتمدة على التوجيه الراداري ، فهو غير قابل للايقاف باستعمال الـ Flares او انماط ECM او IRCM المعروفة كمثل أنظمة AN/ALQ 157 او AN/ALQ 144 المستخدمة لحماية المروحيات من الصواريخ الحرارية ..




الصاروخ يصل الى مدى 6 كلم في النسخة Starstreak I و + 7 كلم في Starstreak II و سقف عملياتي يصل الى 5 كلم ، و بعمـر افتراضي يقدر بـ 15 عاما.. يمكنه العمل من منصات محمولة على الكتف و اخرى لنظام Stormer SHORAD كما يمكن دمجه على منصـات بحريـة و منه نسخة ATASK Air to Air المخصص للإطلاق من المروحيات ..





المواصفات العامـة :


الطول : 1.397 م


القطر : 13 سم


الوزن الاجمالي : 14 كلغ


السرعة القصوي : Mach 3,5


السقف العملياتي : +5 كلم

المدى الأقصى : 6 كلم للنسخة I و + 7 كلم للـستارستريك II


نظام التوجيه : SACLOS / Laser Beam Riding


الرأس الحربي : 3 رؤوس حربية KE / PBX HE



منصات الاطلاق : MANPADS , LML , Stormer Vehicule




البلــدان المستخدمـة :
بريــطانيا ، جنوب افريقيا ، تايلند منذ 2012 ، اندونيسيا منذ 2012 كمــا طلبت مالـيزيـا عددا غير محدد من منصـات LML & Stormer Vehicules في صيف عام 2015
معلومات مفيدة أخي شكرا لك شخصيا أول مرة اقرأ عنه واعرف عليه عم قرب


Ibn zyad

خـــــبراء المنتـــــدى
إنضم
24 فبراير 2008
المشاركات
1,998
مستوى التفاعل
6,546
النقاط
1,109
قدرات الصاروخ متميزة
ثمن المنظومة


$ Sight Unit: 6348
$ Missile: 10820

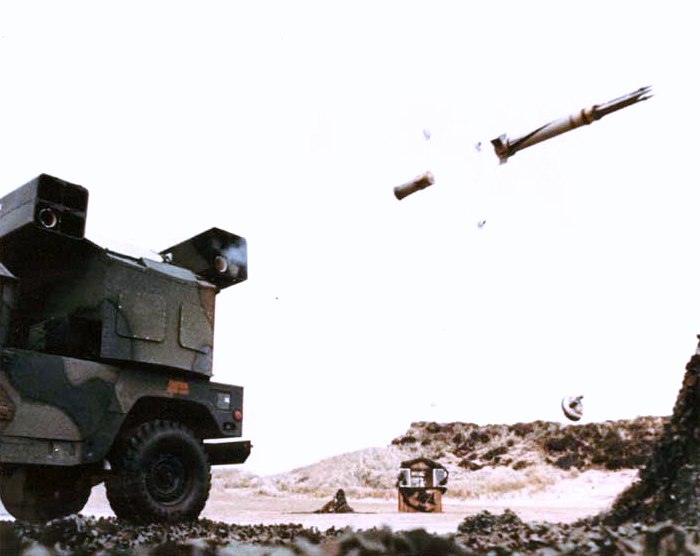

هنا في الصورة عملية اطلاق للصاروخ على منصة AN/TWQ-1 Avenger
