بسم الله الرحمن الرحيم


سوف اتحدث معكم فى هذا الملخص الكامل عن اقوى المقاتلات التى تربعت على عرش اقوى مقاتلات الجيل الرابع وايضا بمناسبة حصول المغرب وعليها وايضا لأنها تعمل فى اكثر من 24 سلاح جو على مستوى العالم
وتخدم فى 6 اسلحة جو لدول عربية
بدااااااية واصل حكاية ال F-16


Fighting Falcon


ظهرت فكرة ال F-16 Fighting Falcon فى اواخر الحرب فى فيتنام عندما اثبتت ال F-4 FANTOM فشل فى القيام بعمليات الاعتراض الجوى وقدرة محدودة على المناورة ولذلك لكبر حجمها وايضا تفوق MIG-21 عليها فى المناورة
فظهر للبنتاجون فكرة انتاج مقاتلة بأحجام خفيفة قادرة على المناورة بقدرات عالية فى القتال المتلاحم وايضا تكون سرعتها اسرع من الصوت
فكان فى عام 1973 عرض البنتاجون تقديم مناقصة للشركات الامريكية لأنتاج مقاتلة خفيفة الوزن وقادرة على تنفيذ مهام القتال بشكل عالى
فتقدم كل من شركة General Dynamics and Northrop
وعرضت كل منهم ما تم ابتكارة عام 1975
فقدمت شركة Northrop المقاتلة YF-17 صاحبة المحركين


http://www.sci.fi/%7Efta/yf17-3.jpg

و General Dynamics YF-16 بمحرك واحد F100 engine




وفى يناير 1975 اعلن البنتاجون ان المقاتلة الفائزة بالمناقصة وبالعقد هيا YF-16

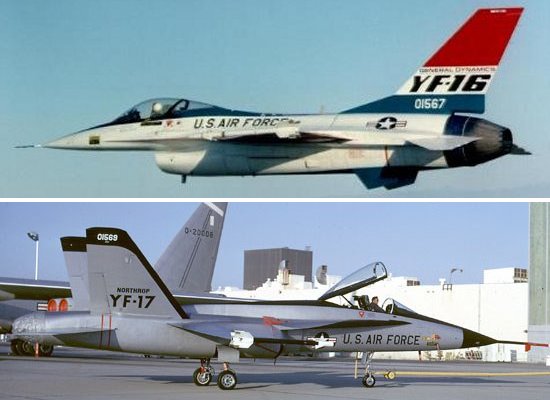

وبعدها بفترة وافق البنتاجون على YF-17 مقاتلة جديدة لصالح البحرية الامريكية


http://www.aerospaceweb.org/question/planes/lwf/yf16-yf17.jpg

وبدأت فتح خط الانتاج مباشرة للمقاتلة F-16A


http://www.codeonemagazine.com/archives/1997/articles/images/yf16evo.jpg

وفى ديسمبر 1976 حلقت اول مقاتلة F-16A
فى عمليات اختبار الاداء قبل التسليم وفى يناير
1979 تسلم سلاح الجو الامريكى 94 مقاتلة F-16A للسرب 388th Tactical Fighter Wing at Hill Air Force Base

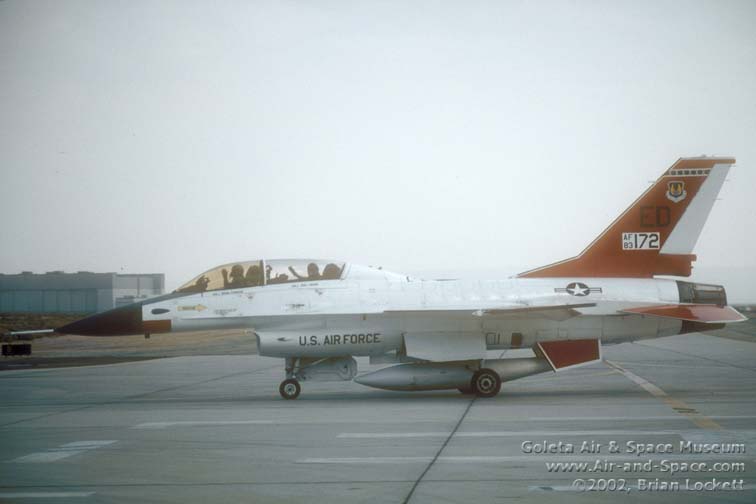

وفى نفس العام تسلم سلاح الجو الامريكى اول مقاتلة تدريب من نوع F-16B بمقعدين




بدااااااااية ظهور جيل التطوير تحت اسم BLOCK

1- F-16 BLOCK 1

تم اضافة بعض التحسينات البسيطة على المقاتلة F-16A وتم تحت هذا البلوك بيع اول مقاتلات ال F-16A الى كل من

بلجيكا والدنمارك وهولندا والنرويج




2- F-16 BLOCK 5


تم انتاج من هذا ال BLOCK 197 مقاتلة على دفعة واحدة وجعلها قادرة على على تقبل اى تعديل جديد يتم تنفيذة عليها





3- F-16 BLOCK 10

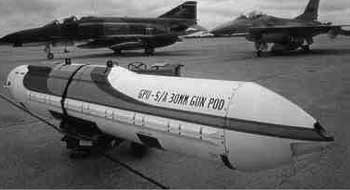

فى عام 1980 تم انتاج 312 مقاتلة من هذا ال BLOCK مع اضافة تعديل على الشكل الخارجى للمقاتلة ودمج عليها المدفع عيار 30ملم من نوع GPU-5/A



http://www.airwar.ru/image/i/weapon/gpu5.jpg

4- F-16 BLOCK 15

هوا بداية لتعديل جديد يحمل اسم F-16C/D


http://www4.0zz0.com/2008/01/28/05/316917445.jpg

عام 1981 والتعديل شمل دمج الرادارAN/APG-66


http://www2.0zz0.com/2008/01/28/05/376235896.jpg


مع اضافة تعديلات على هيكل المقاتلة تمثلت فى الاجنحة





واضافة تحسين الى كبينة الطيار بدمج نظام تكيف الهواء وشاشات عرض للذخيرة والرادار

http://uscockpits.com/Jet%20Fighters/F-16A%20Fighting%20Falcon%20Block%2015_2.JPG

وتم انتاج 983 مقاتلة على 3 خطوط انتاج وتم بيع 11 مقاتلة الى تايلند
وتم بيع هذا ال BLOCK الى مصر سنة 1982 واستلمت مصر اول 6 مقاتلات فى قاعدة جناكليس


http://www3.0zz0.com/2008/01/28/05/461209677.jpg
http://www.adl.gatech.edu/classes/dci/structur/f16factory.gif

5- F-16 BLOCK 15 OCU او مايعرف ب MLU

فى نهاية عام 1987 تم تحديث وتطوير 214 مقاتلة وشمل التعديل المحرك التوربينى الجديد F100-PW-220 turbofan


http://homepage.mac.com/izunton/BlueforceFiles/hyakimg/100-55.jpg

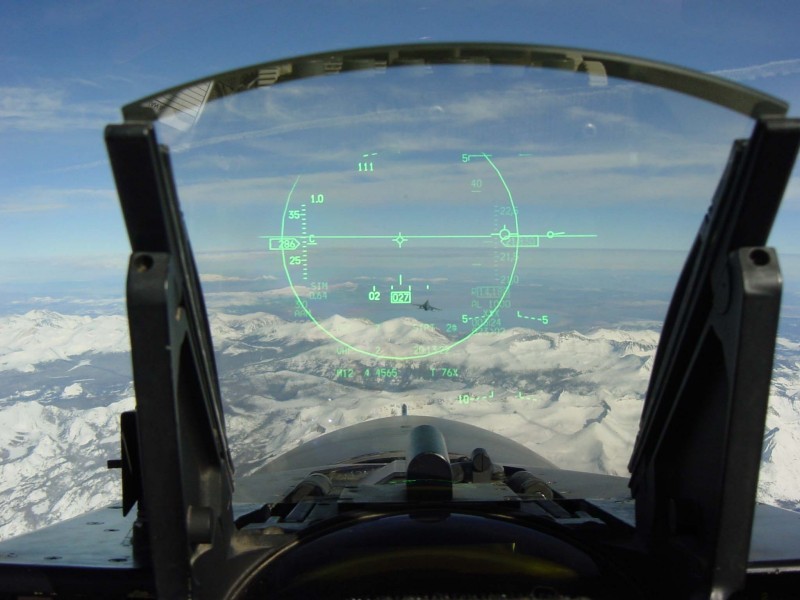

وتم اضافة ولأول مرة شاشة ال HUD


http://www.globalsecurity.org/military/systems/aircraft/images/f-16_hud_020410_09.jpg


كما تم اضافة الصاروخ جو سطح النرويجى AGM-119


http://www.fas.org/man/dod-101/sys/missile/agm-119-19990818f16penguin.jpg

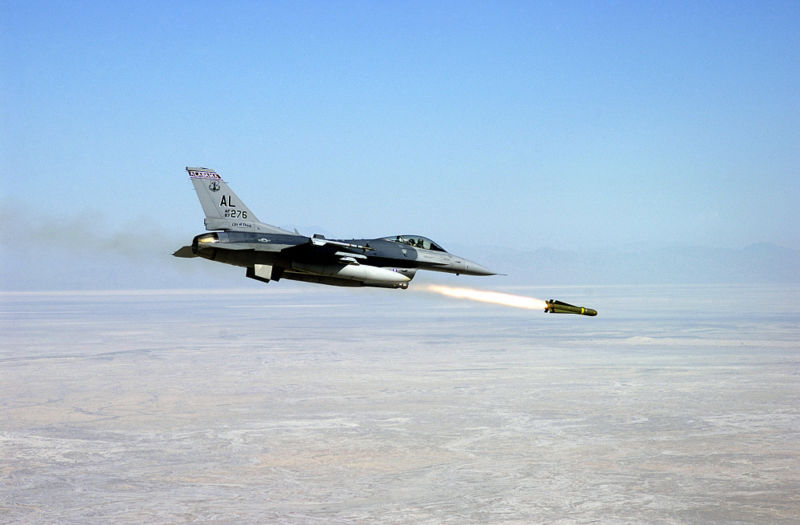

واضافة الصاروخ جو ارض AGM-65 صاحب التوجية الليزرى والتلفزيونى


http://upload.wikimedia.org/wikipedia/commons/thumb/d/d4/F-16C_fires_an_AGM-65D_Maverick.JPEG/800px-F-16C_fires_an_AGM-65D_Maverick.JPEG

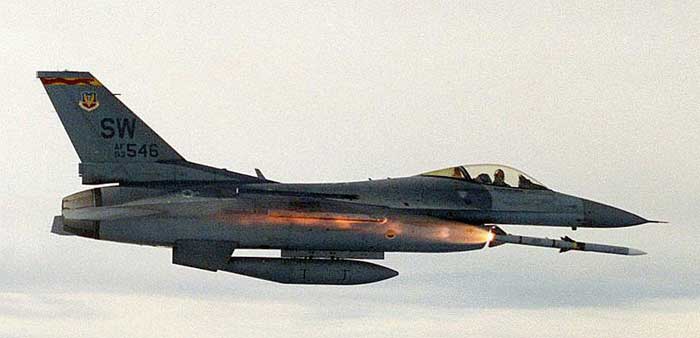

واضافة ولأول مرة الصاروخ متوسط المدى جوجو الموجه بالرادار AIM-120 بدلا من AIM-7


http://www.airwar.ru/image/i/weapon/aim120-f16.jpg

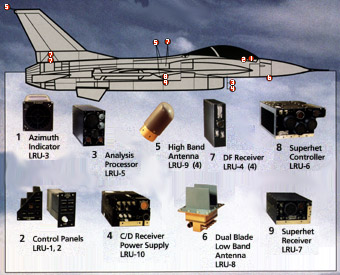

وتم دمج النظام الجديد للحماية الذاتية من الصواريخ الحرارية AN/ALE-40



http://www4.0zz0.com/2008/01/28/05/237808205.jpg


وتم دمج نظام الحرب الالكترونية والتشويش من نوع AN/ALQ-131 ECM


http://moriair1.hp.infoseek.co.jp/images7/DSCN19810.JPG

واعتبار من عام 1988 تم رفع جميع مقاتلات الF-16 Fighting Falcon

الى BLOCK 15 OCU

وتولت شركة Lockheed Martin ملف المقاتلة بالكامل واستكملت عمليات التطوير

باااااااااااقى الملخص قريبا

الملخص لن ينتهى بعد سوف استعرض معكم فى الجزء الثانى
الدخول الفعلى فى حقبة التحديثات الحقيقية ل F-16
ابتداء من BLOCK و25 حتى

BLOCK و 60/62

التعديل الأخير:
إنضم
29 سبتمبر 2007
المشاركات
265
التفاعلات
4
راح انتظر الجزء الثاني من تقريرك اخوي احمد مواضيعك كلها جيده يعطيك العافية
اخوي احمد بالنسبه لطائرات مصر الاف 16 لماذا ترفض امركيا تطويرها الى بلوك 60
ماهي الاسباب وهل هناك مقترحات مصريه لشراء طائره ضرب اخرى
وكم تبقى منها في الاسطول المصري
يعطيك العافية وماقصرت


IF-15C

عضو مميز
إنضم
3 سبتمبر 2007
المشاركات
3,657
التفاعلات
72
طبعا تعودنا من الأخ احمد موضايعه المتميزة والشاملة ماشاءالله عليه
افظل جزء هو الجزء الثاني بعد التطويرات الاخيره للاف 16
والي ننتظره بفارغ الصبر وعندنا اسئلة كثيره للاخ احمد
ولكن اهم سؤال عندي قراته في احد المواقع ان هناك عدد من
طائرات ألاف16 المصرية قد تم تكهينها او احالتها على المعاش
اتمنى اسمع نفي صريح منك على هذه المسالة .
واتمنى منك ذكر التطوير القادم للأف 16 المصرية
وهل هناك مايمنع مصر من شراء طائرات اف 16 بلوك 60
من اي دولة مثلا .

الف شكر اخوي احمد على هذا الموضوع الجميل جدا
الي ان شاءالله بعد مايكمل ساقوم بثتبيته


الوليد

عضو
إنضم
29 يناير 2008
المشاركات
2
استاذي ابو البراء



الله يعطيك الف عافيه

فعلا

اف 16

اثبتت جدارتها من خلال العمليات التي اوكلت اليها

واصل تألقك واثبات تواجدك في هذا الصرح الشامخ


لك مني كل الود والتقدير

اخوك الوليد


ahmed raptooor

<font color="#FF0000"><b> المخـابـرات الحـربيــة</
إنضم
5 يناير 2008
المشاركات
595
التفاعلات
15
باااااقى الملخص والجزء الثانى والدخول فى حقبة التحديثات الحقيقية ل F-16

سوف استعرض معك فى الجزء الثانى من الملخص الدخول الفعلى فى حقبة التحديثات الحقيقية ل F-16 Fighting Falcon
6- F-16 BLOCK 25
الجديد فى هذا ال BLOCK هوا اضافة الرادار الجديد Northrop-Grumman
من نوع AN/APG-68 وهذا الرادار يعطى مدى اكبر وقدرات عالية فى كشف وتتبع 10 اهداف

واضافة قدرات اكبر فى تتبع الاهداف الارضية بدقة عالية

7- F-16 BLOCK 30/32
فى هذا ال BLOCK تم اضافة تعديلات هامة جدا وهيا القدرة على اطلاق ولأول مرة الصاروخ المضاد للرادار AGM-88

وتم دمج محركات جديدة انتجتها كل من General Electric F110-GE-100 engine

و Pratt & Whitney F100-PW-220 engine

8- F-16 BLOCK 40/42
وفى هذا ال BLOCK تم ادخال تحسينات كبيرة على المقاتلة واضافة اسلحة هجومية ادق اصابة للأهداف
فقد تم دمج نظام التهديف والتصويب والملاحة LANTIRN وهذا وبكل تأكيد اعطى لها قدرات كبيرة فى العمل ليلا ونهارا وفى اسوء الظروف الجوية

وتم اضافة لة نظام تحديد الاهداف بالاقمار الصناعية GBS
وتم اجراء تحسينات على هيكل المقاتلة
وتم دمج نظام الانذار المبكر ALR-56M

وتم اضافة مجموعة كبيرة من القنابل الموجه بالليزر
GBU-10
GBU-12
GBU-24
GBU-15

وهذا ال BLOCK تم اشراكة فى حرب تحرير الكويت واظهرت المقاتلة F-16 BLOCK 40/42 تفوق كبير جدا فى تدمير الاهداف بدقة عالية وقدرتها على العمل فى جميع الظروف وكانت حرب الخليج الاولى هيا اول السجل المشرف لخدمة المقاتلة F-16

وهذا ال BLOCK هوا الذى حصلت علية مصر وقامت برفع كامل اسطولها الى هذا ال BLOCK

9- F-16 BLOCK 50/52
انتظروا قريبااااااااااااا....:rolleyes:

التعديل الأخير:
إنضم
31 ديسمبر 2007
المشاركات
442
التفاعلات
20
اخر منتجات ف16 من خطوط انتاج لوكهيد مارتن في تكساس هي طائرات ف16 بلوك 50 \52\60

وهي تمثل اكبر تطور تاريخي لهذه المقاتلة مما اتاح لها زبادة في حمولة الاسلحة والوقود...مجسات وتقنيات متطورة ..مقصورة ملونة وتكامل ممتاز بين الطيار والالة .

يصعب التمييز بين النسخة المطورة من الف16 وهي بلوك 50\52\60 والنسخ الف16 السابقة حيث ان معظم التعديلات داخلية
على كل حال فان النسخ من 50 52 60 ذات المقعدين مجهزة بافيونكس متطورة بالاضافة لبعض المعدات للمهمات الخاصة ونظام لاطلاق ال chaffs &flare اضافي وخزانات وقود تسمح بمدى طيران ابعد .القمرة الخلفية يمكن استخدامها للتحكم بالاسلحة او الملاحة او التدريب بطريقة سهلة وسؤيعة .

المحركات :

الطائرات بلوك 50\52 تمتلك محرك مشترك من فئة 29000 باوند(دفع)وهو من جنرال اليكتريك للبلوك 50 f110-ge-129 ذا مدخل الهواء الشائع على شكل الفم المفتوح اما بلوك 60 للامارات العربية مجهزة بمحرك GE F-110-GE-132 وهو مشتق من المحرك السابق بدفع قدره 32500 باوند

اما بلوك 52 فهو محرك برات اند ويتني F100-PW-229 IMPROVED PERFORMANCE ENGINE (IPE)بدفع 29000باوند...الطائرة مزودة بمولد للاكسجين لاستبدال النظام القديم (الاكسجين السائل)لتمكين الطيار من العمل بكفاءه اكبر وامان اكبر

نظام التهديف والاسلحة

للقتال جو-جو جهزت الطائرة جهزت الطائرة بصواريخ متوسطة المدى مثل AIM120A AMRAAM

للقتال القريب تستطيع الطائرة استخدام كل من AIM-9X, IRIS-T, Python 4 and Python 5.
ومدفععيار 20مم غتلنغ

الطائرة بلوك 52 مجهزة ايضا بنسخة مطورة عن رادار متطور APG-68 V9 بينما تستخدم الطائرات ف16 اي \ف بالرادار APG-80AESA وكلاهما اثبت جدارته من حيث الاداء (معالجات عالية السرعة :ذاكرة بسعة اكبر :وصورة رادارية عالية الوضوح مما يمكن الطيار من التعرف وتحديد الاهداف الارضية بدقة من مسافة معتبرة وفي كل الظروف الجوية .
الطائرات بلوك50\52 تمتاز بانظمة اسلحة متنوعة مثل :

1- Lockheed Martin Sniper XR/Pantera
2- and Northrop Grumman/RAFAEL Litening

تستخدم هذه الانظمة لل تعرف على الهدف الاطباق وضربه مختلف الاسلحة

smart, GPS guided munitions or laser guided bombs such as GBU-31 Joint Direct Attack Munition (JDAM), the AGM-154 Joint Standoff Weapon (JSOW), SPICE guided weapon, and CBU-103/104/105 Wind Corrected Munitions Dispenser (WCMD). The later can also be cued by target data provided directly from the radar,
في المهمات التى يكون في الرؤيا صعبة يتم تجهيز الطائرات ب بود للاستطلاع والتعرف وجمع المعلومات.

النظام الملاحي :

بود ملاحي مثل نظام LANTIRN\PATHFINDER وانظمة رقمية لتتبع التضاريس يضمن الطيران الدقيق والامن ويمكن تجهيز الطائرة بالانظمة الملاحية والتجهيزات التالية

LANTIRN/Pathfinder LANTIRN/Pathfinder and digital terrain models are contributing to a safe, accurate low level flight. The aircraft is also equipped with various navigation systems such as tactical air navigation (TACAN), VHF omnidirectional receiver (VOR), distance measuring equipment (DME), and instrument landing system. An integrated precision navigation suite consisting of a ring laser gyro inertial navigation system (INS), global positioning system (GPS), and digital terrain system (DTS) are also standard.

القمرة

تتكون الفمرة للبلوك 50\52 من نظام التوجيه المحمول على خوذة الطيار الذي يسمح للطيار لتوجيه المجسات او الاسلحة باتجاه خط البصر الخاص به باتجاه الهدف او مساعدته بايجاد الهدف
شاشات العرض الملونة متعددة الاستخدام ونظام الرؤيا اليلية تساعد على تخفيف حمل العمل على الطيار في جميع مراحل المهمة
نظام اتصالات متعدد القنوات VHF\UHF\HF ووصلة اقمار صناعية

طائرة لسلاح الحو الاماراتي بلوك 60






طائرة لسلاح الجو الاسرائيلي بلوك 52

[URL="http://arab-military.org/up/upload/b961734435.bmp"][/URL]

التعديل الأخير:

redcrash

Algerian Army
إنضم
20 يوليو 2012
المشاركات
2,893
التفاعلات
226 1
حقيقة موضوع متكامل ويلزمه شوية وقت لقرأته بدقة .


Taurus

عضو
إنضم
31 ديسمبر 2007
المشاركات
102
موضوع رائع مثل صاحبه.
اريد ان اسألك, ما هي المهمة التي تتقنها هذه الطائرة? هل القتال الجوي, او القصف الارضي
اعلم انها متعددة الادوار لكن لابد من وجود نقطة قوة لها بين القتال الجوي او القصف


النسرالعربي

مشير اركان حرب
صقور الدفاع
إنضم
9 يناير 2008
المشاركات
8,150
التفاعلات
13,256 8
اخوي اتوقع انها اصلا مصممه لحامله الطائرات
واذا كان فيه خطى ارجوا من الاخوه التوضيح
شكرا لكم


wanass

عضو مميز
إنضم
6 نوفمبر 2007
المشاركات
880
التفاعلات
37
اخوي اتوقع انها اصلا مصممه لحامله الطائرات
واذا كان فيه خطى ارجوا من الاخوه التوضيح
شكرا لكم
السلام عليكم
لاأظن أخي بأنها مصممة لحاملة الطائرات و دالك لعدم قابلية أجنحتها لطي كما في الهاريير و الاف 18 ..


nabil diab

عضو
إنضم
22 يناير 2008
المشاركات
29
التفاعلات
1
F-16 block 50/52 seralivré au Maroc à partir de 2011, lenombreentre "24et 36" selon divers sources

إنضم
29 ديسمبر 2007
المشاركات
1,129
التفاعلات
14
:confused::للتصحيح فقط f16 بلوك60 انتجت للامارات فقط حسب مواصفاتها بعد انتهاء حرب الخليج ولايوجد هذا الطراز في اي دولة اخرى الطراز الاكثر تطورا والذي يستعمله سلاح الجو الامريكي هو طراز بلوك50-52 فكثير من الاعضاء يعتقدون ان ف16 بلوك 60 اخر طراز من ب16 ولكن ف16 بلوك60 ماهو الا طراز بلوك50 بمواصفات امراتية وسمي بلوك60 والامارات تعاقدت اخيرا على تطوير مالديها من طائرات ف16 بلوك -60- لتواكب المستجدات الالكترونية والتسليحية الحديثة التي طرات في عالم الطيران


ابو حامد

عضو مميز
إنضم
14 مارس 2008
المشاركات
1,105
التفاعلات
8
موضوع رائع وتقرير شامل

لكن اين المتابعه والاجابه عن اسئلة المشاركين!!؟؟


Muhamed

القيادة العامة للقوات المسلحة
طاقم الإدارة
مـراقــب عـــام
إنضم
14 أبريل 2008
المشاركات
3,022
التفاعلات
5,018 29
السلام عليكم
لاأظن أخي بأنها مصممة لحاملة الطائرات و دالك لعدم قابلية أجنحتها لطي كما في الهاريير و الاف 18 ..
طي الاجنحة مش المشكله الكبيرة !!!!!!


طائرات المخصصة للحاملات ليها متطلبات اكبر من كده عشان تكون مؤهلة للعمل على حامله الطائرات
من ضمن المتطلبات دي

باع الاجنحة يكون بيوفر قوة رفع اكبر

تركيز اكبر تصميم ايروديناميكي يمكن من المناورة بكفائة في السرعات القليلة و العالية

مجموعة الديل بتكون مختلفة في الابعاد لتسهيل عنليه الاقلاع من الحاملة

هيكل اكثر مقاومة للرطوبة

محركات ذات قوة دفع اكبر
وهكذا !!!


ahmed raptooor

<font color="#FF0000"><b> المخـابـرات الحـربيــة</
إنضم
5 يناير 2008
المشاركات
595
التفاعلات
15
طي الاجنحة مش المشكله الكبيرة !!!!!!


طائرات المخصصة للحاملات ليها متطلبات اكبر من كده عشان تكون مؤهلة للعمل على حامله الطائرات
من ضمن المتطلبات دي

باع الاجنحة يكون بيوفر قوة رفع اكبر

تركيز اكبر تصميم ايروديناميكي يمكن من المناورة بكفائة في السرعات القليلة و العالية

مجموعة الديل بتكون مختلفة في الابعاد لتسهيل عنليه الاقلاع من الحاملة

هيكل اكثر مقاومة للرطوبة

محركات ذات قوة دفع اكبر
وهكذا !!!

انا متفق مع كلامك بس امريكا حاليا مكتفية تماما بما لديها من اسطول الحاملات خصوصا بعد اعتماد 300 مقاتلة سوبر هورنت جديدة
وايضا فى اقتراحات جادة فى البنتاجون بأخراج جيل كامل من مقاتلات حاملات المقاتلات

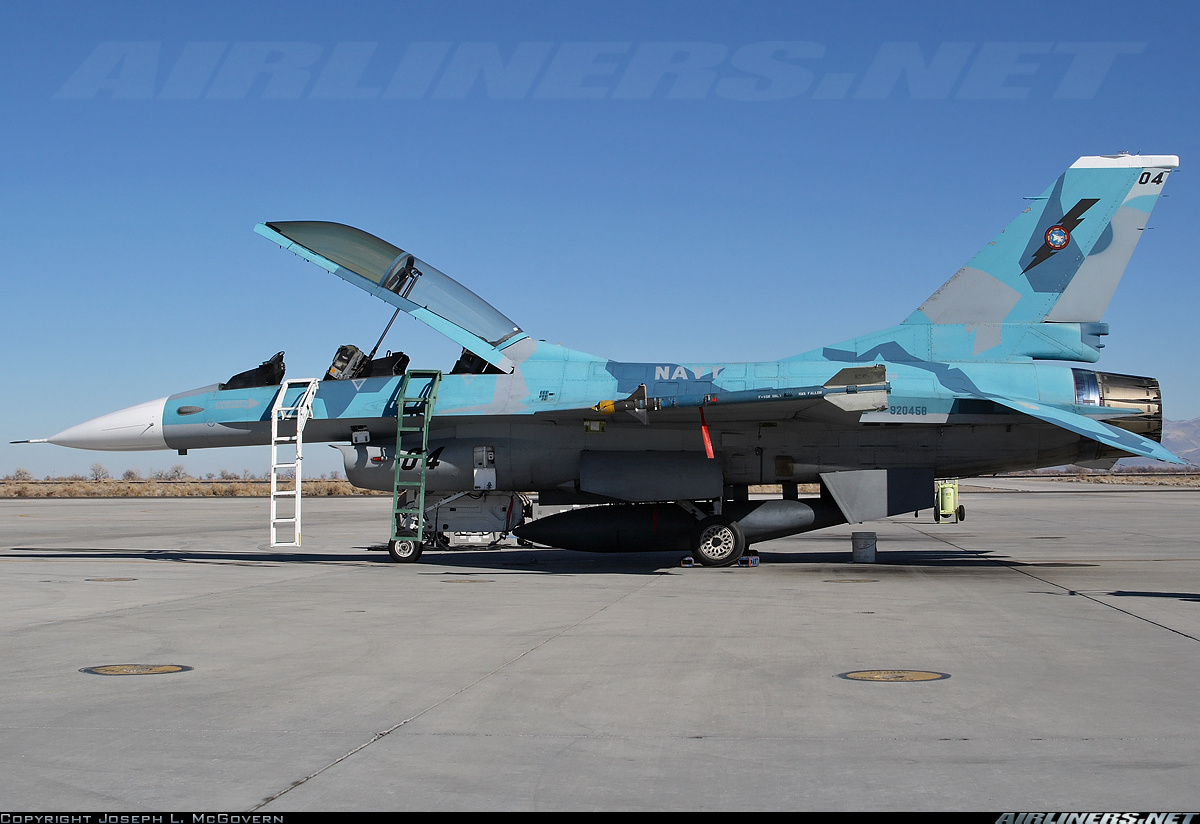

ال اف 16 يوجد منها ما هوا مخصص للمارينز وما هوا مخصص للبحرية ولكن الاساس انها تقلع من قواعد جوية ارضية تابعة للبحرية الامريكية



Muhamed

القيادة العامة للقوات المسلحة
طاقم الإدارة
مـراقــب عـــام
إنضم
14 أبريل 2008
المشاركات
3,022
التفاعلات
5,018 29
انا قصد اتكلم عن المواصفات الفنية الي بيتم مراعتها للطايرات الي بتعمل على الحاملة .... ماقصدتش ادخل في سياسة احلال !!!!!


ahmed raptooor

<font color="#FF0000"><b> المخـابـرات الحـربيــة</
إنضم
5 يناير 2008
المشاركات
595
التفاعلات
15
انا قصد اتكلم عن المواصفات الفنية الي بيتم مراعتها للطايرات الي بتعمل على الحاملة .... ماقصدتش ادخل في سياسة احلال !!!!!
بالنسبة لقدرات المقاتلة للأقلاع من حاملة الطائرات هيا تقدر اى مقاتلة على الاقلاع مع بعض التعديلات البسيطة لأن اهم شيئ هوا محرك الدفع المدمج على الحاملة نفسها



Muhamed

القيادة العامة للقوات المسلحة
طاقم الإدارة
مـراقــب عـــام
إنضم
14 أبريل 2008
المشاركات
3,022
التفاعلات
5,018 29
مش فاهمني برده !!!

انا اقصد المواصفات القياسية لل shipborne aviation الي تضمن للطيارة امكانية التحميل بكامل الحمولة و تخدم لاطول مدة ممكنه

اي طيارة من السهل تعديلها للاقلاع من على الحاملة لكن الحمولة هتتأثر و عمر الهيكل الافتراضي هيتغير


ahmed raptooor

<font color="#FF0000"><b> المخـابـرات الحـربيــة</
إنضم
5 يناير 2008
المشاركات
595
التفاعلات
15
مش فاهمني برده !!!

انا اقصد المواصفات القياسية لل shipborne aviation الي تضمن للطيارة امكانية التحميل بكامل الحمولة و تخدم لاطول مدة ممكنه

اي طيارة من السهل تعديلها للاقلاع من على الحاملة لكن الحمولة هتتأثر و عمر الهيكل الافتراضي هيتغير
اناااااااااااا فهمك كويس جدا ومتفق معاك تماما :yes:
وفعلا لأن الدنيا بتشتى كتير على حاملات الطائرات :laugh::laugh:



" بناء على توجيهات الادارة لتحسين محتوى المنتدى. فنأمل منكم الالتزام بالقوانين و عدم نشر الصور الحساسة و الدموية.
أعلى
