صاروخ القتال الجوى الروسى R-77

AL RAGH

عضو
إنضم
24 أكتوبر 2014
المشاركات
18,079
التفاعلات
69,326 0 0
سؤال الروس كان عندهم صاروخ جوجو طويل المدى حوالى 250-300 كم معادل للصاروخ اللى كان راكب على الاف 14 توم كات الامريكانى حد فاكر اسمه وهل يمكن ان يركب على الميج 35 ؟
الصاروخ R172 NAVATOR بمدي 300-400كم
هناك ايضا R-37 بمدي 150-400 كم


Hero of Chaos

الله ثقة موسى وبه يؤمن
طاقم الإدارة
عـضـو مـجـلـس الإدارة
إنضم
13 أبريل 2013
المشاركات
9,412
التفاعلات
28,880 322 1
الدولة
Saudi Arabia
صاروخ جيد لكن لا ادرى لماذا فضل الروس الـ R-27 عليه فى سوريا

و فى المستقبل سيتم تغيير بواحث الصاروخ بباحث مزدوج رادار نشط+حرارى فيصبح فتاك بمعنى الكلمة

لكن ينقصهم تطوير محركات الصواريخ لكثرة عوادمها مقارنة بالامريكية و الاوروبية





R-27 شرس .. يتمتع بخاصية HOJ مثل الامرام ..


yf22

عضو مميز
إنضم
10 ديسمبر 2008
المشاركات
1,591
التفاعلات
5,724 11 0
الدولة
Egypt
R-27 شرس .. يتمتع بخاصية HOJ مثل الامرام ..
هذه الخاصية موجودة فى R-77 ايضا
تقريبا اصبحت موجودة فى معظم الصواريخ حاليا لكن الفروق تكمن فى القدرة الالكترونية على مقاومة التشويش بشكل يسمح بالاطباق عليه

إنضم
22 ديسمبر 2015
المشاركات
131
التفاعلات
263 0 0

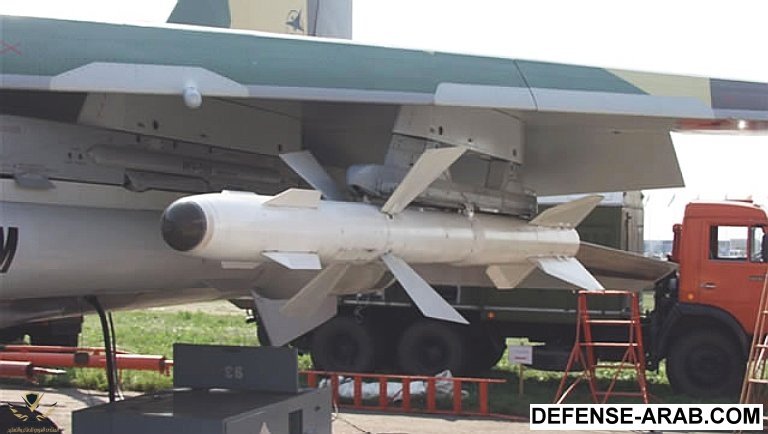

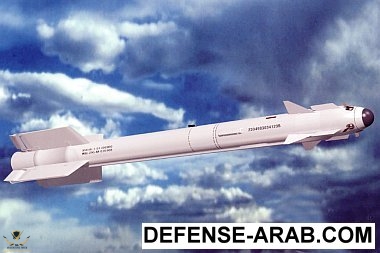

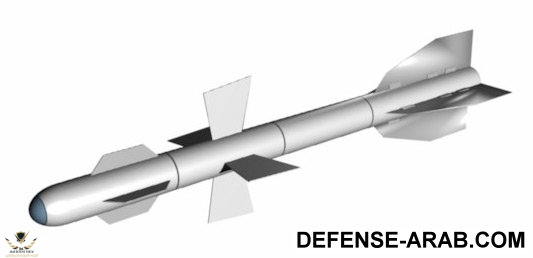

صاروخ القتال الجوى الروسى R-77 المنافس لصاروخ الأمرام الأمريكى

images


- التصنيف : صاروخ جو - جو متوسط المدى للقتال خلف مدى الرؤية BVR .

- ظهر هذا الصاروخ لأول مرة في معرض موسكو الدولي للطيران MAKS عام 1992 و أطلق عليه بعض الصحفيين بالغرب إسم أمرامسكي Amraamski أو الأمرام الروسي ،، نظراً لكونه نظير الصاروخ الأمريكي AIM-120 AMRAAM .

- و يقول مُصنعيه أنه يمكنه ضرب الصواريخ جو - جو ، و الصواريخ الجوالة والذخائر الذكية المُطلقة جواً و صواريخ الدفاع الجوي ،

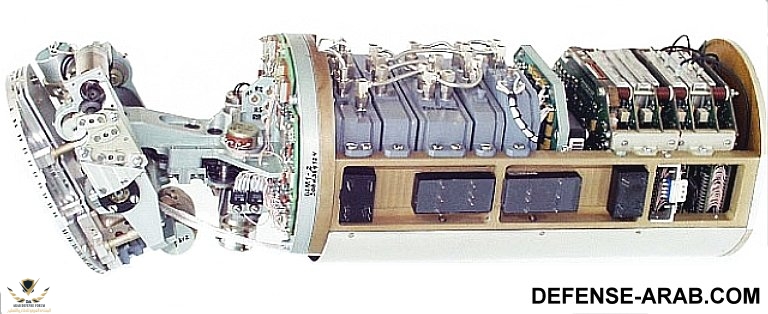

- صاروخ الـ R-77 بعد إطلاقه يعتمد في البداية على التوجيه بالقصور الذاتي Inertial Guidance أو بمعنى أخر على الإحداثيات المأخوذة مسبقا من رادار المقاتلة قبل إطلاقه مباشرة + وصلة البيانات المشفّرة و التي تحصل على تحديث للمعلومات و الإحداثيات عن الهدف من رادار المقاتلة ، إلى أن يُصبح على مسافة 20 كم من الهدف فيقوم بتشغيل باحثه النشط Active Seeker لينفصل عن توجيه رادار المقاتلة ، و يعتمد على باحثه حتى لحظة الإصابة ، يُذكر أن صاروخ الأمرام الأمريكي يُفعل باحثه النشط من مسافة [28] كلم .

- المدى | يختلف المدى بحسب نسخه المتنوعة :

- النسخة R-77 أو RVV-AE و يبلغ مداها 80 كلم .

- النسخة R-77T او RVV-TE و يبلغ مداها 90 كلم .

- النسخة R-77P او RVV-PE و يبلغ مداها 90 كلم .

- النسخة RVV-SD او Izdeliye 170-1 و يبلغ مداها 110 كلم .

- النسخة K-77M أو Izdeliye 180 و هى نسخة متطورة مُخصصة لمقاتلة الجيل الخامس تى- 50 / الباك فا و يبلغ مداه 160 كلم بحسب التأكيدات .

- المواصفات العامة للصاروخ الروسى R-77 :





- الطول : 3.6 متر ماعدا النسخة RVV-SD طوله 3.1 متر .

- الوزن : 175 كج ماعدا النسخة RVV-SD وزنه 190 كج .

- السرعة : 4 ماخ ، ماعدا النسخة RVV-SD سرعته 4.5 ماخ .

- الرأس الحربي : 22.5 كج ذو شحنة تدميرية مزدوجة .

- ألية التفجير : طابة تقاربية بالليزر Laser Proximity Fuze .

- الدول العربية المُشغلة لهذا الصاروخ : سوريا و الجزائر فقط .

- سعر الصاروخ R-77 النسخة R-77 RVV-SD حوالى 800 ألف دولار .

- سعر الصاروخ R-77 النسخة R-77 RVV-AE حوالى 600 ألف دولار .

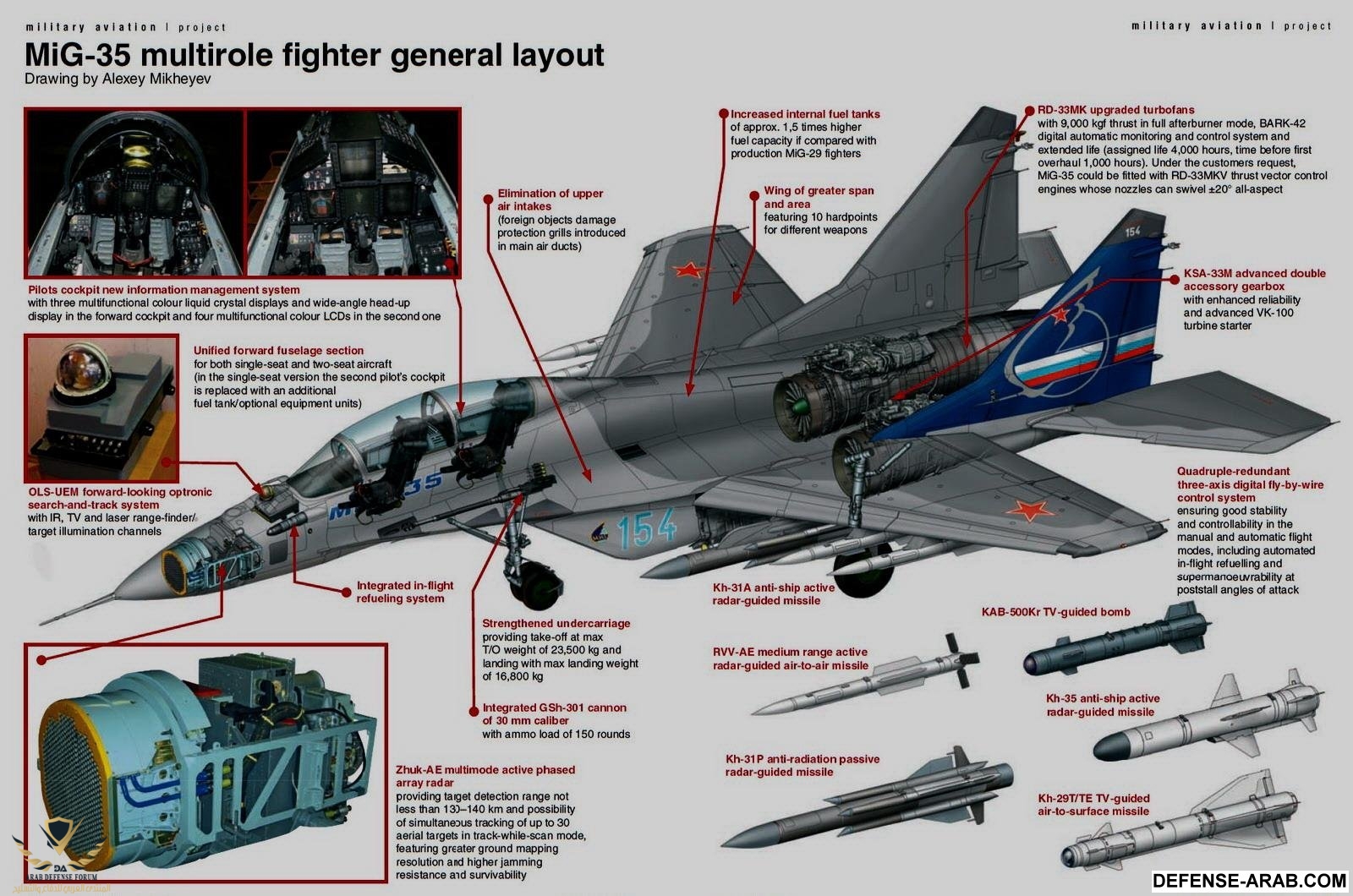

ستحصل مصر باذن الله على هذا الصاروخ فى تسليح مقاتلات الميج 35 قريباً,

مشاهدة المرفق 48235

لكن باى نسخة؟؟

فهل ستكون النسخة K-77M أو Izdeliye 180 و هى النسخة المتطورة المُخصصة لمقاتلة الجيل الخامس؟



4
EGY ARMY

متى توقعاتكم للميج-35 توصل مصر ؟؟؟


TAAS

عضو
إنضم
24 أكتوبر 2015
المشاركات
226
التفاعلات
608 0 0
الدولة
Egypt
طب النافاتور ده ممكن يركب على الميج 35 ولا غير ممكن ؟


jack.beton.agent

خبير الدفاع الجوى
إنضم
26 يناير 2015
المشاركات
5,043
التفاعلات
22,954 2 0
طب النافاتور ده ممكن يركب على الميج 35 ولا غير ممكن ؟

حالياََ لاءه لأنه مصمم للـ SU-35 و الـ PAK FA .. لكن نأمل إن شاء الله إنه يكون متاح عليها مستقبلاََ .


AL RAGH

عضو
إنضم
24 أكتوبر 2014
المشاركات
18,079
التفاعلات
69,326 0 0
طب النافاتور ده ممكن يركب على الميج 35 ولا غير ممكن ؟
اقصي استهداف جوي للميج35 هو 160 كم مع احدث نسخ R-77 و غير معروف ان كان سيخدم علي النسخه المصريه ام سيتم استخدام النسخ بمدي 90-110 كم
اما الاستهداف البحري و الارضي فيصل الي 300 كم من خلال عائله صواريخ KH بانواعها المختلفه


jack.beton.agent

خبير الدفاع الجوى
إنضم
26 يناير 2015
المشاركات
5,043
التفاعلات
22,954 2 0
أنا عندى قناعة تامة بأن مديات صواريخ الـ BVR كلها غير حقيقة الأمريكية منها والأوروبية والروسية .. موضوع الإستهداف لهذه الصواريخ يخضع لحسابات معقدة جداََ والمديات التى تعلنها شركات تصنيع السلاح هى لأهداف مثالية للغاية ..


jack.beton.agent

خبير الدفاع الجوى
إنضم
26 يناير 2015
المشاركات
5,043
التفاعلات
22,954 2 0
اقصي استهداف جوي للميج35 هو 160 كم مع احدث نسخ R-77 و غير معروف ان كان سيخدم علي النسخه المصريه ام سيتم استخدام النسخ بمدي 90-110 كم
اما الاستهداف البحري و الارضي فيصل الي 300 كم من خلال عائله صواريخ KH بانواعها المختلفه

النسخة R-77M هى الأضعف فى العائلة ..

النسخة R-77M/PD لازالت تحت التطوير برادارها الـ AESA الجديد بعدد خلايا TR حوالى 64 خلية وهم يطوروه ليصلوا لضعف هذا العدد من الخلايا .. أيضاََ مع محركات RAMJET لتلافى العيوب فى النسخة السابقة ..

هناك مشاريع أخرى لنفس الصاروخ لكن برأس توجيه سالبة PRH .. وأيضاََ مشاريع لرؤوس توجيه PIR .. للتغلب على "ائرات الـ AWACES وطائرات الـ JAMMING ..


هناك أيضاََ النسخه R-77RVV-AE-PD بمدى 150 كم مع سرعة تصل إلى 4.5 ماخ .. يمكن إستخدامه كدفاع ذاتى ضد الطائرة مثل الـ MICA مع مدى فعال حسب الروس يصل إلى 90 كم وقدرة مناورة تصل إلى 12G .. وهو ما أتمناه إلى مصر مع النسخ الأخرى التى تحت التطوير ..


التعديل الأخير:

jack.beton.agent

خبير الدفاع الجوى
إنضم
26 يناير 2015
المشاركات
5,043
التفاعلات
22,954 2 0
لا ننسى أن العقيدة الروسية فى القتال خلف مدى الرؤيا تعتمد على إطلاق صاروخين مختلفين من حيث نظام التزجيه لتحقيق أكبر نسبة قتل ضد العدو الجوى .


BERKUT_SU

عضو
إنضم
14 يناير 2008
المشاركات
19,731
التفاعلات
45,997 25 0
الدولة
Jordan
أنا عندى قناعة تامة بأن مديات صواريخ الـ BVR كلها غير حقيقة الأمريكية منها والأوروبية والروسية .. موضوع الإستهداف لهذه الصواريخ يخضع لحسابات معقدة جداََ والمديات التى تعلنها شركات تصنيع السلاح هى لأهداف مثالية للغاية ..

المديات حقيقية .....


jack.beton.agent

خبير الدفاع الجوى
إنضم
26 يناير 2015
المشاركات
5,043
التفاعلات
22,954 2 0
عندنا عائلة أخرى من الصواريخ الروسية متوسطة المدى مثل الـ (R-27) بصراحة لو إجتمعت هذه العائلة مع صواريخ الجو جو زى الـ (MICA-ER/IR) و الـ (METEOR) ولو جه الـ (AIM-120C/D) كده سلملى على أصعب المواجهات الجوية الحديثة .. بمعنى تخيلوا لو فى مواجهة جوية مع الطائرات الإسرائيلية تم إطلاق صاروخين إلى ثلاثة عليها من هذه الأنواع فستكون نسبة إصابتك فوق الـ (90) % ..



فالــ (R-27) بسرعة تصل إلى (4) ماخ ومحرك يعمل بال (SOLID-FUEL ROCKET) ..



(
R-27 T) يبلغ بمدى (70) كم ..

(R-27R) يبلغ بمدى (80) كم ..

Agat-9B-1103M-150-AS R-27ET1.jpg


(
R-27ET) يبلغ مداه (120) كم .. وهو يمكن توجيههة عن طريق نظام الـ (OLS) لذلك أعتبره ثورى بمعنى الكلمة خلاص أصبح عند صاروخ بباحث (IR) بمدى يساوى مديات الصواريخ الـ (BVR) الموجهة رادارياََ سواء كان التوجيه (SEMI-ACTIVE RADAR) أو حتى (ACTIVE RADAR) ..



(
R-27RE) يبلغ بمدى (130) كم ..

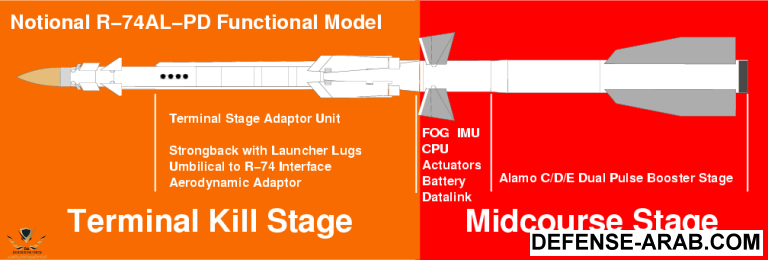

عندنا أيضاََ الـ (R-74E-PD) هو عباره عن صاروخ (R-74) تم دمجه مع الصاروخ الروسي ذا المدى المتوسط من نوع (R-27) حيث تم دمج الجزء الخلفي من الصاروخ والذي يشمل (المحرك والزعانف التوجيهيه) وذلك لزيادة مدى الصاروخ بالاضافه الى دمج بعض أنظمة التوجيه الموجوده به مع (R-74) وذلك لتقوية قدرتة على الإستشعار و أيضا يحتوى على وصلة (DATA-LINK) لتوجيه الصاروخ في المرحله الأولى و الجزء الثاني فما هو الإ (R-74E) الإعتيادى ..



تقوم الطائرة بإطلاق الصاروخ على الطائرة المستهدفة من مدى يصل إلى (180) كم حيث يستمر الصاروخ في الطيران تحت توجيه من الطائره الام عن طريق وصلة الـ (DATA-LINK) حتى يصل الى مرحله ينفصل فيهاالجزء الخلفي ويكون ذلك عندما ترى بواحث (R-74E) لهدف فتنفصل وتبدأ بملاحقة الطائره المعاديه ألياََ وتستطيع إختيار الصاروخ ذو الراس الحراري أو الراداري حسب طبيعة العملية ..





(( لا أحد يقلل من قوة الصواريخ الروسية إلى أسف فى الكلمة إما أعمى وإما ساذج وإما متعصب لسلاح ما ))


دخول ما قد يصل إلى عدد (90) طائرة من الـ (MIG-35 AE) إن شاء الله حتكون رقم صعب للغاية فى المعادلة الجوية بين مصر و دولة الإحتلال ..


إنضم
24 مايو 2015
المشاركات
323
التفاعلات
314 0 0
بواحث الصواريخ الروسية اكبر عيوبها انها تفقدLOCK ON بعد مدة و هناك عدة تقارير هندية تتحدث عن هذا المشكل مع السوخوي و الهنود رفضو باحثا روسيا على الاسترا و توجهو للكيان و يحاولون دمج الميكا الان على السوخوي لانه اعجهم كثيرا و يبحثون عن طلبية اخرى بعد 450 الصاروخ التي طلبوها مسبقا ... هذا يوضح الفرق بين الصواريخ الغربية و الروسية
