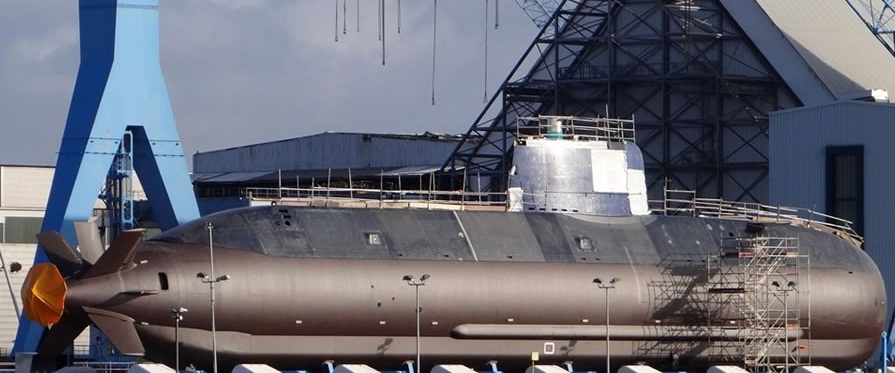

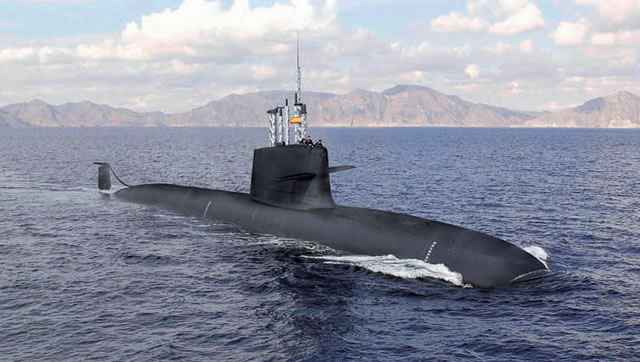

S-80 - class submarine



S-80 الجيل الجديد من غواصات الشبح

AAdAUkF.img


Spanish Navy



أربع غواصات من هذة الفئة قيد البناء الان لصالح البحرية الاسبانية
كلفة الغواصة الواحدة 700 مليون دولار



S-80 غواصة شبحية بالكامل :

المحركات صامتة و لديها بصمات مغناطيسية و حرارية و رادارية منخفضة و متدنية
يمكنها الغوص في المياه الضحلة و البقاء تحت الماء لمدة 28 يوم دون أن تكتشف
تحمل 8 جنود قوات خاصة لتنفيذ المهام السرية و القيام بعمليات انزال
مُجهزة بمحركات تعمل بالوقود الحيوي ethanol engines
بالاضافة الى محركات كهربائية



الخصائص العامة :

  • الوزن : 2600 طن
  • الطول : 71 م
  • العرض : 12 م
  • السرعة : 35 كم / سا
  • عدد أفراد الطاقم 32 + 8 جنود قوات خاصة



الـتـسـلـيـح :

6 فوهات لاطلاق الطوربيدات الثقيلة 533 ملم و صواريخ هاربون و توماهوك كروز
تمتلك أنظمة متعددة لتحديد الأهداف و القبض عليها
الغواصة الأولى ستكون في الخدمة في 2017



المنتدى العربي للدفاع و التسليح
- فادي الشام


الغواصة دي تسليحها واغلب تجهيزاتها امريكي .. وحتى اللي حل مشاكل الطفو الخاص بها الامريكان
شراء تلك الغواصة يتطلب موافقة الامريكان قبل موافقة الاسبان :)
كمان لن ينتهي برنامج تسليم الاربع غواصات قبل 2021- 2022
يعني من يريد شرائها سيضطر الى الانتظار الى ما بعد تلك التواريخ

اتمنى أن نأخذ كم حبة منها
وتكون جاهزة مع إنتهاء قاعدة جازان لتخدم في بحر العرب فقط

اتمنى أن نأخذ كم حبة منها
وتكون جاهزة مع إنتهاء قاعدة جازان لتخدم في بحر العرب فقط

غواصات الـU-214 أو السكوربين اداء مشابه و تسليم اسرع و بنفس رينج السعر

و كونها غواصات بيع منها الكثير فستجد لها في المستقبل تطويرات باسعار مناسبة

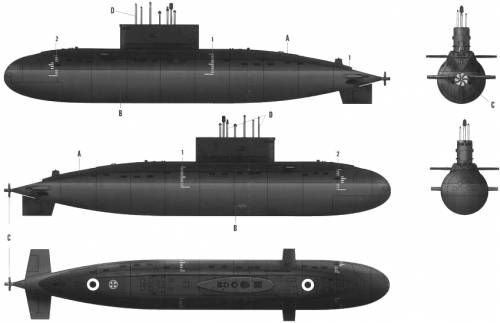

تنقصها قدرات توجيه ضربات ...فاليابسة

كالكيلو بواسطة الكلوب ..


مازالت تحتفظ بتصميم هيكل قديم نسبيا مثل u-209 اما التوجهات الجديدة فى التصميمات هى الى الهياكل ذات شكل الدمعة مثل U-212




لكنها من الداخل ستتمتع بالميزات التقنية الغربية

مازالت تحتفظ بتصميم هيكل قديم نسبيا مثل u-209 اما التوجهات الجديدة فى التصميمات هى الى الهياكل ذات شكل الدمعة مثل U-212




لكنها من الداخل ستتمتع بالميزات التقنية الغربية
التايب ٢٠٩ من أوائل الغواصات في العالم آلبي تمتعت بشكل قطرة الدمع او teardrop hull

تنقصها قدرات توجيه ضربات ...فاليابسة

كالكيلو بواسطة الكلوب ..


و التوماهوك الموجود على متنها لماذا يصلح ؟
هذه الغواصة يمكنها إستهداف أهداف برية مناصفة مع الأهداف البحرية
ولا أظن أنها ملائمة للتصدير بل صممت لتعمل ضمن البحرية الإسبانية بشكل أساسي

التايب ٢٠٩ من أوائل الغواصات في العالم آلبي تمتعت بشكل قطرة الدمع او teardrop hull
بص كدة على مقدمة الغواصات اللى فى الصورة هتفهم قصدى

HDW-Submarine04.gif~original

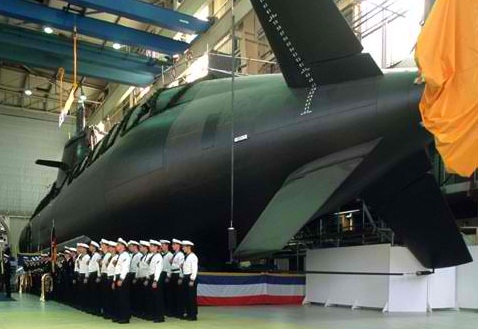

قارن الاولى فى الصورة بالتايب 212 (الثالثة من تحت )
تصميم الدمعة خاص بالمقدمة مثل التالية

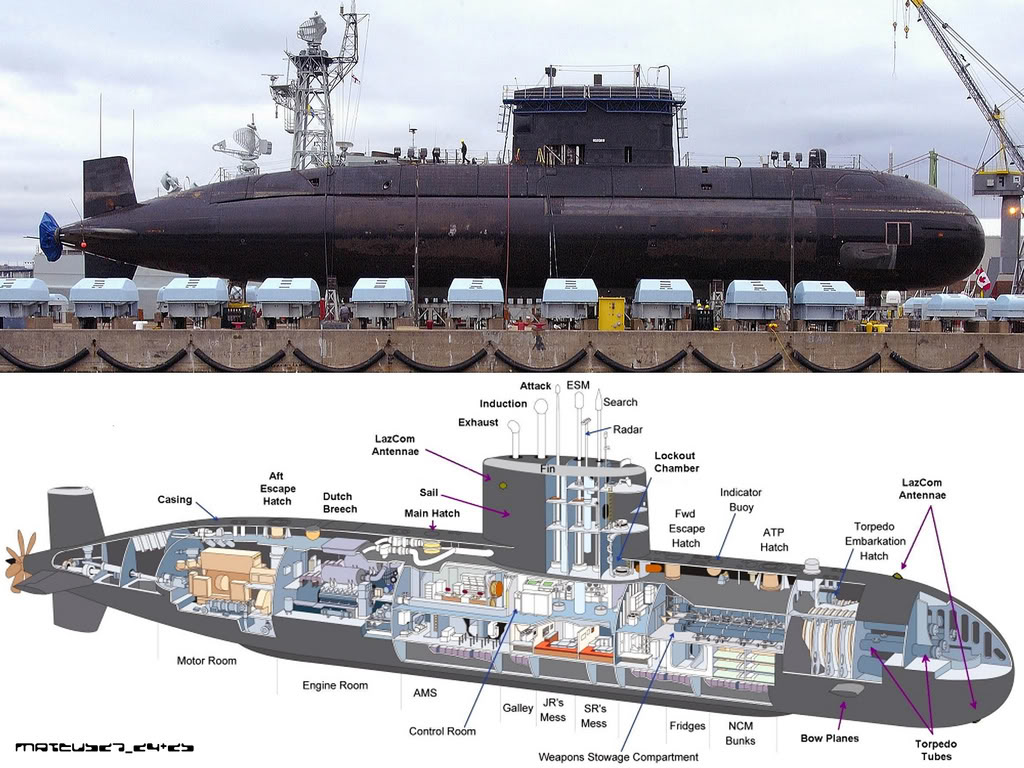

2245812176_b-ssk-upholder-class-dry.jpg~original

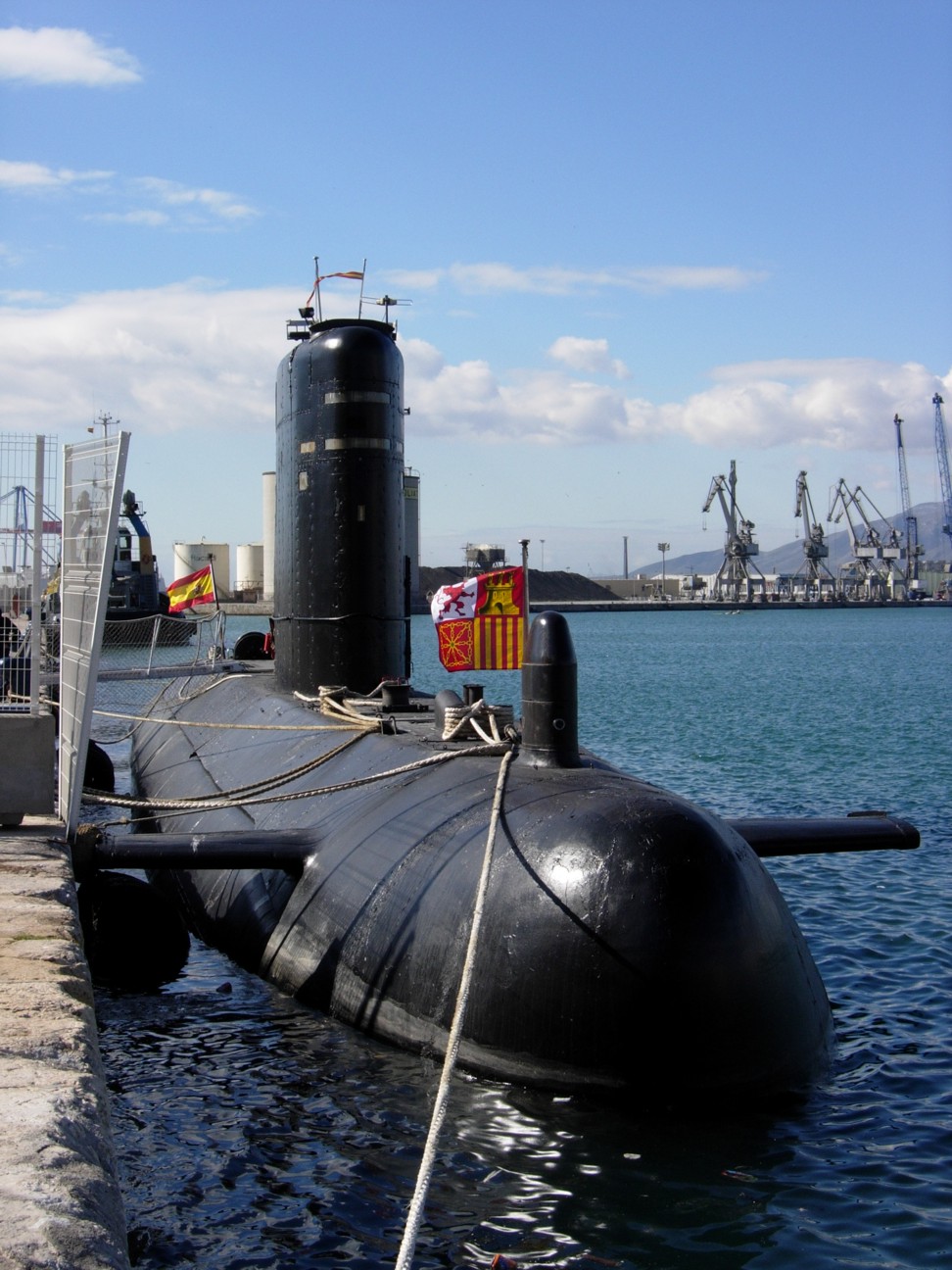

عكس القديمة مثل تلك



تحسها طوبة فى البحر

وللتوضيح اكتر

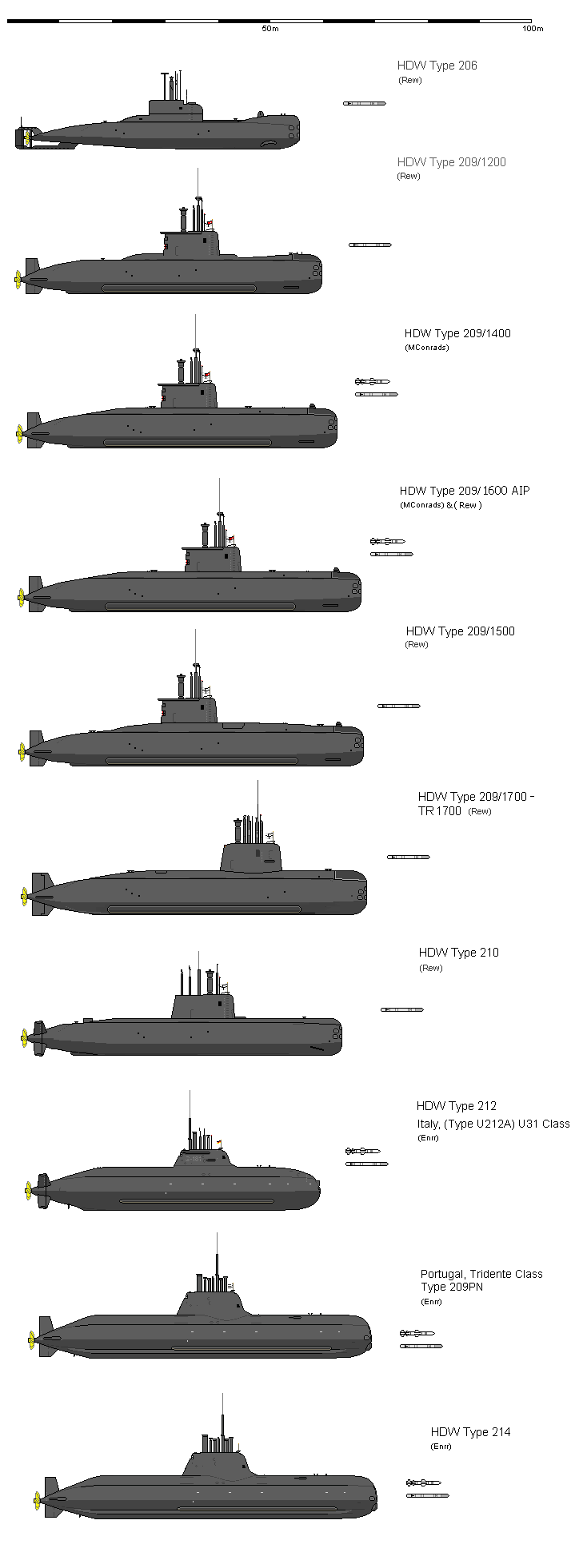

مراحل التطور فى تصميم التايب


ملحوظة شوف بتاعتنا فين :جدا:

الغواصة ممتازة والإسبان استفادوا من الفرنسيين في التصميم والمعدات كثيرا،
وبشكل أقل من أمريكا،
من سيشتريها مع حق التصنيع
فيمكنه بسهولة الحصول على أول غواصة أواخر2018،

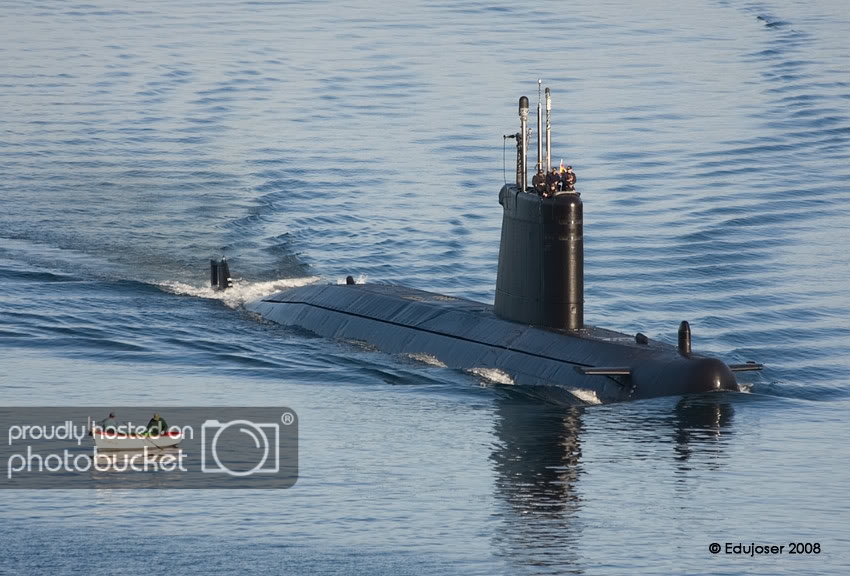

لكن السكوربيون أفضل منها بدون شك

الغواصة ممتازة والإسبان استفادوا من الفرنسيين في التصميم والمعدات كثيرا،
وبشكل أقل من أمريكا،
من سيشتريها مع حق التصنيع
فيمكنه بسهولة الحصول على أول غواصة أواخر2018،
لكن السكوربيون أفضل منها بدون شك

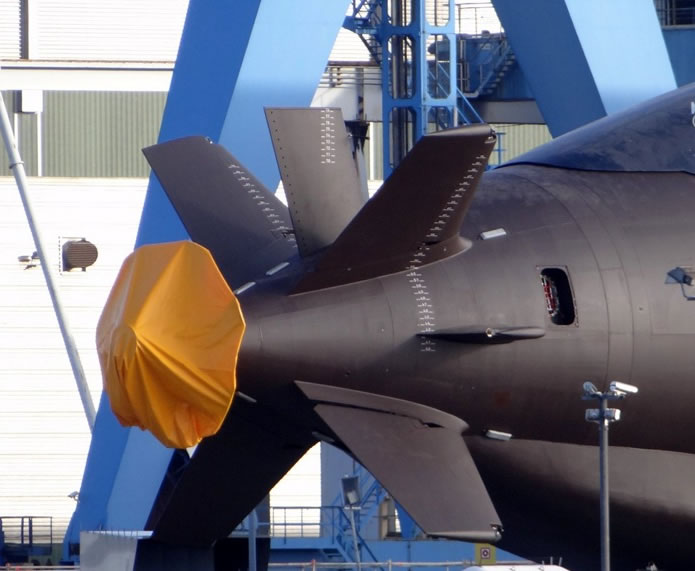

السكوربيون تحفة جميلة ينقصها فقط بعض التعديلات لتكون افضل و افضل منها على سبيل المثال تغيير شكل الذيل ليكون على شكل X







هتبقى احسن اكيد

لذلك اعتمدته فرنسا فى تصميماتها الجديدة


و التوماهوك الموجود على متنها لماذا يصلح ؟
هذه الغواصة يمكنها إستهداف أهداف برية مناصفة مع الأهداف البحرية
ولا أظن أنها ملائمة للتصدير بل صممت لتعمل ضمن البحرية الإسبانية بشكل أساسي


لا يوجد توماهوك عليهاا

فقط طوربيدات ..وصواريخ هاربون لمواجهة سفن السطح ..

ك
بص كدة على مقدمة الغواصات اللى فى الصورة هتفهم قصدى

HDW-Submarine04.gif~original


قارن الاولى فى الصورة بالتايب 212 (الثالثة من تحت )
تصميم الدمعة خاص بالمقدمة مثل التالية


2245812176_b-ssk-upholder-class-dry.jpg~original





عكس القديمة مثل تلك



تحسها طوبة فى البحر

وللتوضيح اكتر
مراحل التطور فى تصميم التايب


ملحوظة شوف بتاعتنا فين :جدا:
كل عائلة التايب ٢٠٩ تستخدم مبدأ teardrop الألمان اول من صنعه في الغواصات القدمة من طراز دولفين في فترة الحرب العالمية الثانية اما اول غواصة بحجم حقيقي كانت الالباكور الامريكية التي كانت ثورة في التصميمات.

الغواصة ممتازة والإسبان استفادوا من الفرنسيين في التصميم والمعدات كثيرا،
وبشكل أقل من أمريكا،
من سيشتريها مع حق التصنيع
فيمكنه بسهولة الحصول على أول غواصة أواخر2018،
لكن السكوربيون أفضل منها بدون شك


بالعكس ال s80 افضل من عدة نواحي ..
فلها بقائية اكبر ..بسبب الازاحة الاكبر ..
وقدرات سونارية وتحسسية افضل السكوربيون ..

كما انها تمتلك قدرة حمل ودعم عمليات خاصة بواسطة الضفادع البشرية

كما ان نظام الدفع الكهربائي اصغر واقل وزنا من نظام السكوربيون بحوالي 20 %

ويولد طاقة بمقدار 50 % اكثر من الانظمة ..المشابهة على الغواصات الاخرى

كما انها تحتوي 3 انظمة دفع متكاملة

1- محرك ديزل ..احتراق داخلي بقوة 1200 كيلو واط
2- محرك دفع كهربائي ..يعمل بالخلايا بقوة 3500 كيلو واط
3 - محرك AIP دفع مستقل عن الهواء بقوة 300 كيلو واط ..

مع انظمة سونارية ورادارية من شركة ايزرا

واحدث انظمة التعرف وصواري المراقبة والتتبع في جميع ضروف الاحوال الجوية ..

كما ان عدة شركات بريطانية سكوتلندية وامريكية شركاء فالتطوير وعلى رأسهم لوكهيد مارتن

مما سيعطيها تقنيات عالية الكفائة ومتعددة ..القدرات..

واذا تم تزويدها ..بالتوماهوك ..كما هو مذكور ..في بعض المصادر ..
والذي هو سيعد امر صعب لان الولايات المتحدة والمملكة المتحدة فقط من تمتلكانه وتشغلانه

فاذا حصل ذالك سيكون بينها وبين السكوربيون ..فاصل كبير ..

راجع الموضوع..تسليح الغواصة
إن لم تصدق هناك مصادر تؤكد ذلك


المشكلة ان التوماهوك تشغلانه بريطانيا وامريكا فقط
ولا يباع لاي دولة

فأذا وافقت الولايات المتحدة على بيعه لاسبانيا لدمجه على غواصتهم ..فستكون خطيرة جداا ولها ذراع ضرب فالعمق يبلغ طولها 2500 كم ..
