نظام الصواريخ المضادة للطائرات “Strela-10”: التاريخ والوصف والخصائص

بواسطة Hanan
نظام الصواريخ المضادة للطائرات "Strela-10": التاريخ والوصف والخصائص

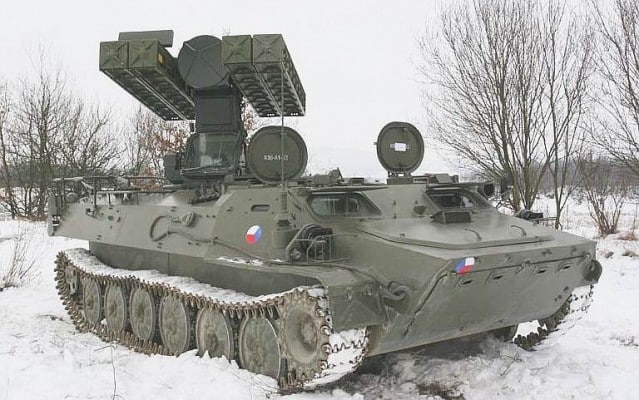

ZRK 9K35 “Strela-10” – وهو نظام صاروخي مضاد للطائرات تم تطويره في الاتحاد السوفييتي في منتصف السبعينيات. مهمتها الرئيسية هي هزيمة الأجسام الجوية العدو على ارتفاعات منخفضة. صُمم Strela-10 لتغطية الخزانات والوحدات الميكانيكية في المسيرة ومباشرة في ساحة المعركة.

لا يزال هذا النظام الصاروخي المضاد للطائرات في الخدمة مع الجيش الروسي ، وبالإضافة إلى ذلك ، لا يزال نظام ستريلا -10 للدفاع الجوي يستخدم من قبل القوات المسلحة لأوكرانيا والهند وبيلاروسيا وأذربيجان وسوريا وكازاخستان وعدد من الدول الأخرى.

التطوير والتحديث

نظام الصواريخ المضادة للطائرات "Strela-10": التاريخ والوصف والخصائص

نظام الصواريخ المضادة للطائرات “Strela-10”: التاريخ والوصف والخصائص

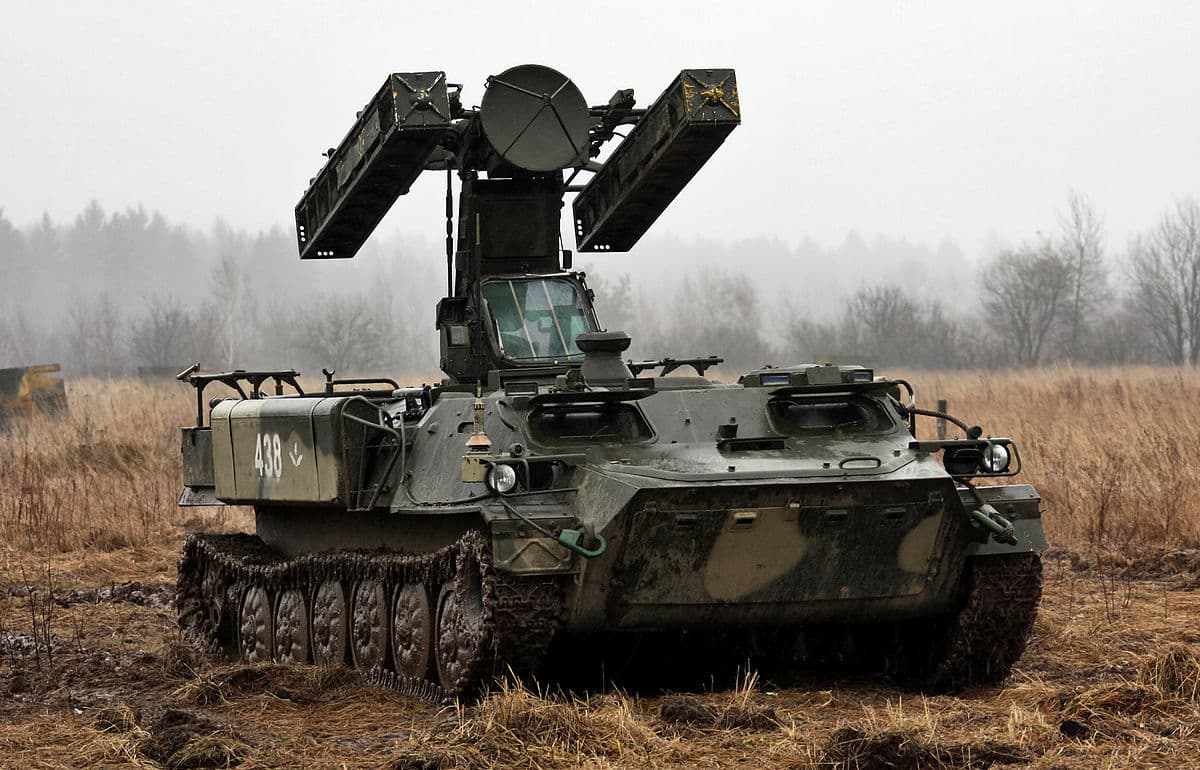

على مر السنين من تشغيل المجمع ، تمت ترقيته مرارا وتكرارا ، أخذ (ويأخذ) دورا في عدد كبير من النزاعات المسلحة. يُظهر نظام صاروخ الدفاع الجوي Strela-10 تقليديًا نتائج عالية أثناء ممارسة الرماية في نطاقات الرمي.

على الرغم من عصرها الموقر ، لا يزال 9K35 Strela-10 سلاحًا موثوقًا وقاتلاً. في روسيا ، اعتبارًا من 2018 ، يتم تشغيل حوالي 500 نظام صاروخي للدفاع الجوي من طراز Strela-10 من مختلف التعديلات.

تاريخ التصميم

بدأ العمل على إنشاء نظام الدفاع الجوي 9K35 في يوليو 1969 ، بعد صدور المرسوم المناظر لمجلس وزراء اتحاد الجمهوريات الاشتراكية السوفياتية.

تم تكليف المصممين بإنشاء نظام دفاع جوي جديد من خلال تحديث وتحسين مجمع Strela-1.
تم إنشاء “Strela” الجديد في هندسة الدقة KB ، بالتعاون مع عدد من أكبر الشركات في المجمع العسكري الصناعي في البلاد.

أسباب بدء هذا المشروع بسيطة إلى حد ما. حيث اعتبرت القيادة العسكرية للبلاد أنه من الضروري إنشاء أنظمة دفاع جوي معقدة وباهظة الثمن مع أنظمة الكشف عن الأهداف الرادارية ، ولكن أيضا أنظمة مضادة للطائرات رخيصة في جميع الأحوال الجوية مع نظام توجيه إلكتروني بصري.

وتجدر الإشارة إلى أنه في هذه الفترة بالذات ، تم العمل بنشاط على إنشاء نظام صاروخ الدفاع الجوي Tunguska ، ومع ذلك ، على الرغم من هذا ، تم إعطاء الضوء الأخضر لنظام الدفاع الجوي 9K35 Strela-10.+

واعتبر الجيش ستريلا 10 مكملا لنظام صواريخ الدفاع الجوي الأكثر تكلفة والمتقدمة Tunguska.
بالإضافة إلى نظام الصواريخ المضادة للطائرات للقوات البرية (Strela-10SV) ، خططوا لإنشاء نظام صاروخي للدفاع الجوي على متن السفن ، بالإضافة إلى Arrow-11 للقوات المحمولة جواً على أساس BMD-1. ومع ذلك ، لم يتم تنفيذ هذه المشاريع.

خصائص الدفاع الجوي

نظام الصواريخ المضادة للطائرات "Strela-10": التاريخ والوصف والخصائص

نظام الصواريخ المضادة للطائرات “Strela-10”: التاريخ والوصف والخصائص

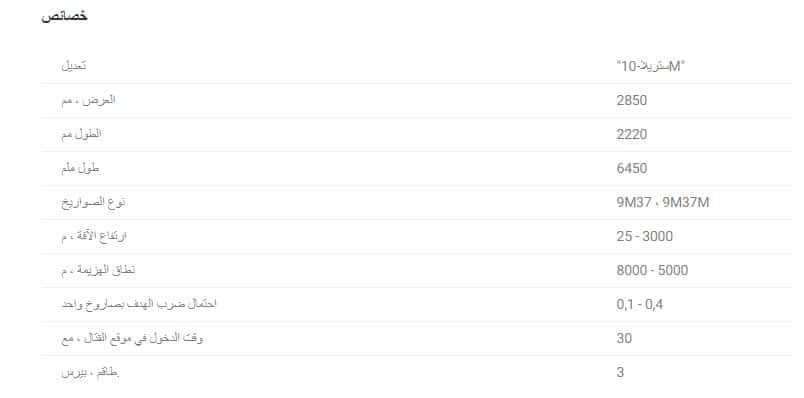

وضع الجيش متطلبات صارمة بدلاً من ذلك لمطوري المجمع ، يجب أن يكون لنظام الدفاع الجوي المستقبلي الخصائص التالية:

-تم ضمان Strela-10SV لضرب أهداف جوية تحلق بسرعة 415 م / ث على العنوان و 310 م / ث على اللحاق بالركب.

-يجب ضرب الأهداف على ارتفاع 25 متر إلى 3-3.5 كيلومتر ، على مسافة من 0.8-1.2 إلى 5 كيلومترات.

-ينبغي أن يكون احتمال سقوط صاروخ على جسم محمول جواً بين 0.5-0.6 في غياب المصائد والتداخل.

كان من المفترض أن يعمل نظام الدفاع الجوي بشكل غير مباشر (إذا تم الكشف عن هدف جوي بشكل مرئي) وتحت السيطرة المركزية.

وطالب الجيش بأن تكون ذخيرة نظام الدفاع الجوي 12 صاروخًا ، ويمكن للمجمع التغلب على عوائق المياه ونقله جواً (Mi-6 و An-12). كانت كتلة السيارة القتالية تقتصر على 12.5 طن.+

وصف ومميزات “Strela-10”

نظام الصواريخ المضادة للطائرات "Strela-10": التاريخ والوصف والخصائص

نظام الصواريخ المضادة للطائرات “Strela-10”: التاريخ والوصف والخصائص

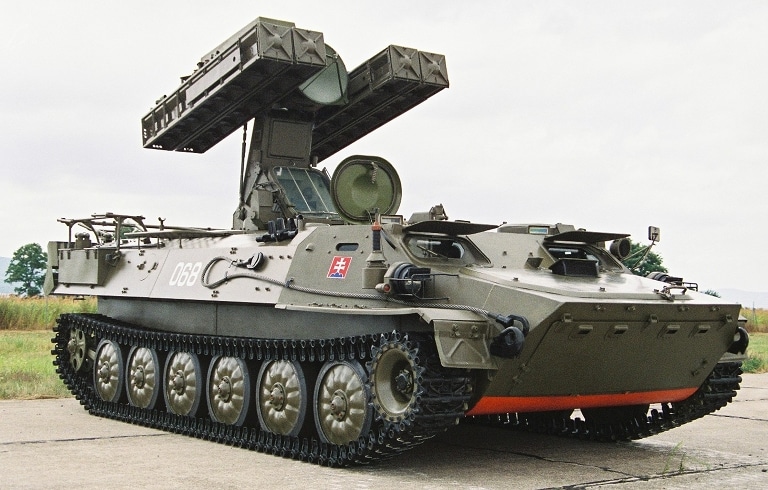

يشتمل نظام الصواريخ المضادة للطائرات من طراز Strela-10 9K35 على كل من الأسلحة القتالية (BM 9K35 و 9 K34 و ZUR 9KL37) ، بالإضافة إلى التسهيلات اللازمة لصيانتها. وتشمل هذه آلة اختبار وآلة الصيانة.

من الناحية التنظيمية ، يتم دمج 9K35 في فصيلة صواريخ مضادة للطائرات ، والتي تتكون من ثلاث مركبات 9A34 وقائد واحد 9A35.

تم تجهيز جهاز القائد مع مكتشف الاتجاه السلبي ، 9A34 لا يوجد لديه مكتشف الاتجاه.

كما شمل تركيب بطارية المدفعية المضادة للطائرات ، بالإضافة إلى فصيلة نظام صاروخ الدفاع الجوي ستريلا – 10 ، فصيلاً من نظام صاروخ الدفاع الجوي لتونغوسكا.

تم استخدام PU-12 (PU-12M) كنقطة تحكم للبطارية ، والتي كان من المقرر استبدالها في المستقبل بعلبة التروس Renzher.



العناصر الرئيسية لنظام صاروخ الدفاع الجوي Strela-10 9K35

نظام الصواريخ المضادة للطائرات "Strela-10": التاريخ والوصف والخصائص

نظام الصواريخ المضادة للطائرات “Strela-10”: التاريخ والوصف والخصائص

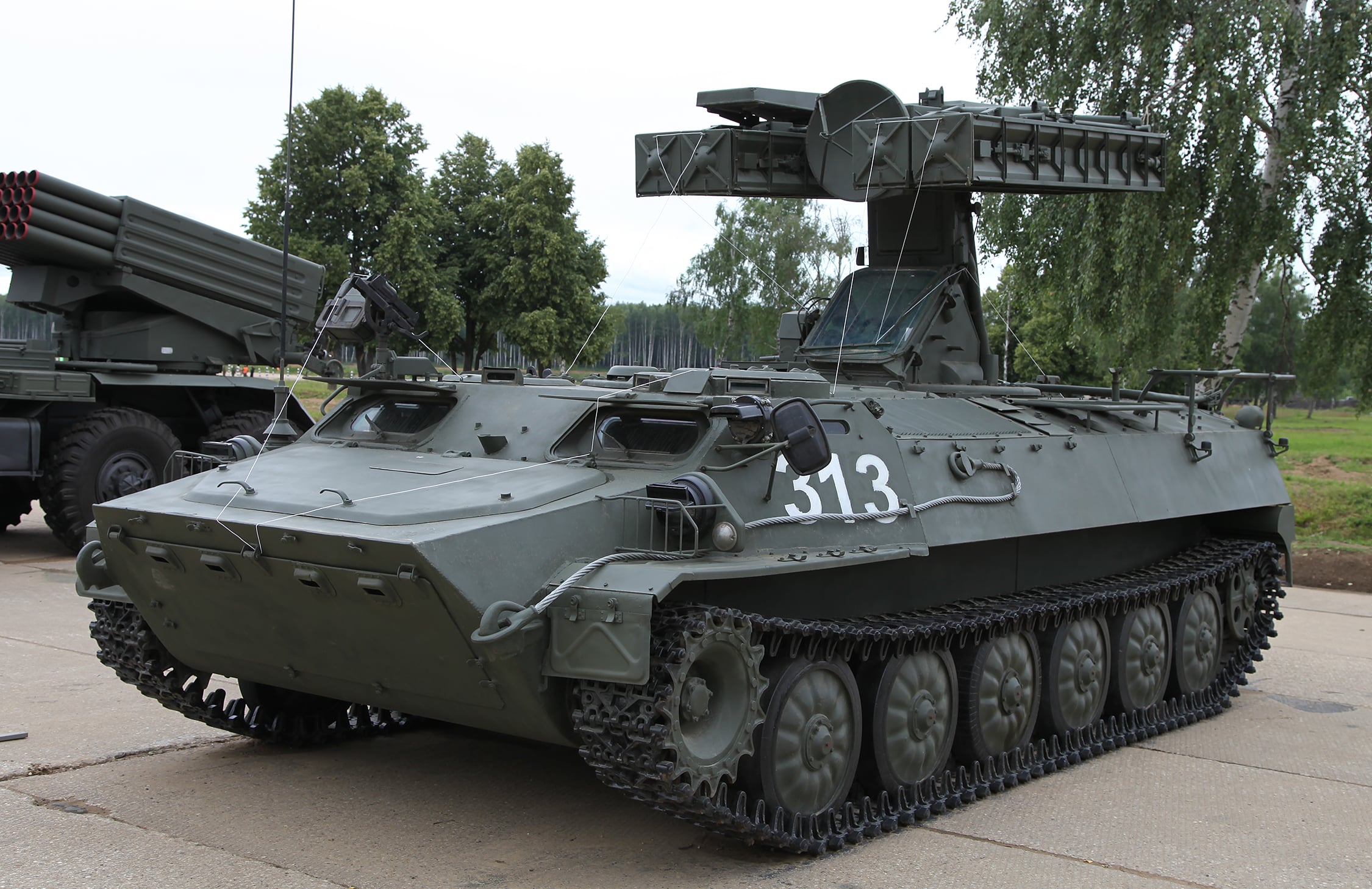

هي مركبة قتالية (BM) 9A35 (9A34) وصاروخ مضاد للطائرات (صاروخ موجه للطائرات الموجهة) 9M37. يتم تركيب نظام 9K35 SAM ، على النقيض من مجمع Strela-1 ، على قاعدة الجرار المتتبع MT-LB .

مما يزيد بشكل كبير من نفاذية المجمع ويسمح له بالتحرك على الطرق الوعرة بسطح صلب.

وجعل استخدام هذا الهيكل من الممكن زيادة حمولة الذخيرة تصل إلى ثمانية صواريخ (أربعة في المشغل ونفس الشيء في حجرة البضائع MT-LB).

بالإضافة إلى قاذفات الصواريخ المضادة للطائرات ، تحتوي المركبة القتالية أيضا على مدفع رشاش PKT للدفاع عن النفس. إعادة تحميل قاذفة الصواريخ المضادة للطائرات تستغرق حوالي ثلاث دقائق.

يتكون طاقم مركبة قتال من ثلاثة أشخاص.

أهم عنصر في مجمع Strela-10 هو الصاروخ الموجّه بالوقود الصلب المضاد للطائرات 9M37. لديها رأس صاروخ موجه (GOS) مع قناتين:

الرئيسية والإضافية. يتم استخدام وضع photocontrast كوضع رئيسي ، ويتم استخدام وضع الأشعة تحت الحمراء للتصويب على الهدف كوضع إضافي.

تعزز قناة إضافية (ليس على نظام صاروخ الدفاع الجوي Strela-1) قدرات المجمع عند إطلاق النار في السعي لتحقيق الأهداف الجوية.

ومع ذلك ، يمكن وضع نظام GOS للأشعة تحت الحمراء مرة واحدة فقط: لأنه يتم استخدام النيتروجين السائل في التبريد ، والذي يوجد في جسم الصاروخ ، فإنه يكفي لدورة إعداد واحدة فقط. يتم تحديد ما إذا كان يتم استخدام قناة الأشعة تحت الحمراء من قبل مشغل المجمع ، مباشرة قبل الإطلاق.

التعديلات

نظام الصواريخ المضادة للطائرات "Strela-10": التاريخ والوصف والخصائص

نظام الصواريخ المضادة للطائرات “Strela-10”: التاريخ والوصف والخصائص .

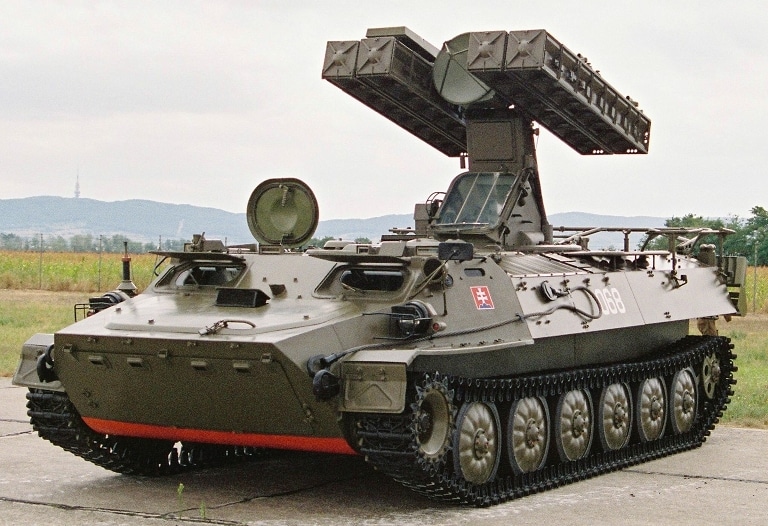

على مدى فترة الخدمة الطويلة ، تم تحديث نظام صاروخ الدفاع الجوي Strela-10 مرارا وتكرارا. وقد عقد أولهم في عام 1977.

اختلف ZRK 9K35M “Strela-10M” من النموذج الأساسي فقط من قبل رئيس صاروخ موجه. والآن ، اختار الصاروخ الهدف من خلال مؤشرات المسار ، وكان من الصعب تضليله باستخدام مصائد الحرارة.

كانت الخصائص المتبقية لتعديل 9K35 مماثلة للنموذج الأساسي. أجريت اختبارات على الجهاز الجديد في عام 1978 ، وبعد عام من ذلك تم تشغيله.

9K35M2 Strela-10M2. بدأ العمل على إنشاء هذا التعديل لنظام الدفاع الجوي بمبادرة من MOP و Grau. تم تجهيز المجمع بمعدات تحديد الهدف من موقع قيادة البطارية PU-12M وموقع قيادة قائد الدفاع الجوي التابع للواء.

في سياق التحديث ، تم تركيب العوامات على المركبات القتالية للتغلب على عقبات المياه مع الذخيرة الكاملة والمدفع الرشاش.

وقد تم تجهيز المجمع مع محطة إذاعية جديدة. بدأت اختبارات التعديل الجديد في عام 1980 ، في عام 1981 وضعت في الخدمة.+

وفي 9 أبريل 1983 ، بدأ التحديث التالي للمجمع. وينبغي أن يكون التعديل الجديد يتمتع بمناعة أعلى للضوضاء ونطاق أكبر من الضرر ويضمن إطلاق النار الفعال في جميع فئات الأهداف المنخفضة الطيران: المروحيات والطائرات وصواريخ كروز والمركبات الطائرة بدون طيار.
