بوينج CH-47 شينوك .. مميزات وقدرات

Boeing CH-47 Chinook هي طائرة هليكوبتر أمريكية ذات محركين مترادفين ومحركين للرفع الثقيل.

تم تطويرها من قبل شركة الطائرات العمودية الأمريكية Vertol وتصنيعها من قبل Boeing Vertol (المعروفة لاحقًا باسم Boeing Rotorcraft Systems).

تعد طائرة CH-47 من بين أثقل طائرات الهليكوبتر الغربية. اسمها ، شينوك ، مأخوذ من سكان أمريكا الأصليين شينوك من ولاية واشنطن المعاصرة.

تصميم Chinook

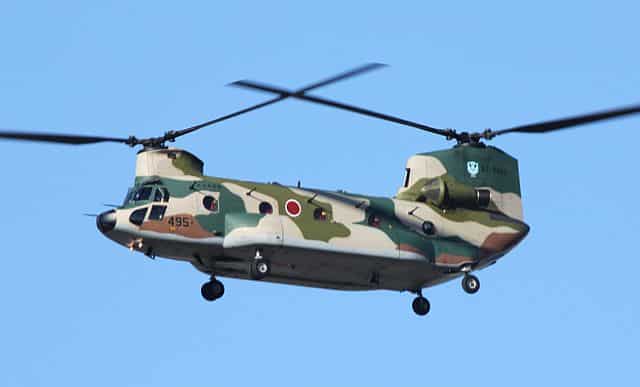

بوينج CH-47 شينوك

تم تصميم Chinook في الأصل بواسطة Vertol ، التي بدأت العمل في عام 1957 على طائرة هليكوبتر دوارة ترادفية جديدة ، تم تحديدها باسم Vertol Model 107 أو V-107.

في نفس الوقت تقريبًا ، أعلنت وزارة الجيش الأمريكي عن نيتها استبدال طائرة سيكورسكي CH-37 Mojave التي تعمل بمحرك المكبس بطائرة هليكوبتر تعمل بالغاز.

تمتلك Chinook عدة وسائل لتحميل شحنات مختلفة وتبلغ السرعة القصوى 170 عقدة (196 ميل في الساعة ، 315 كم / ساعة) .

تطوير طائرة Chinook

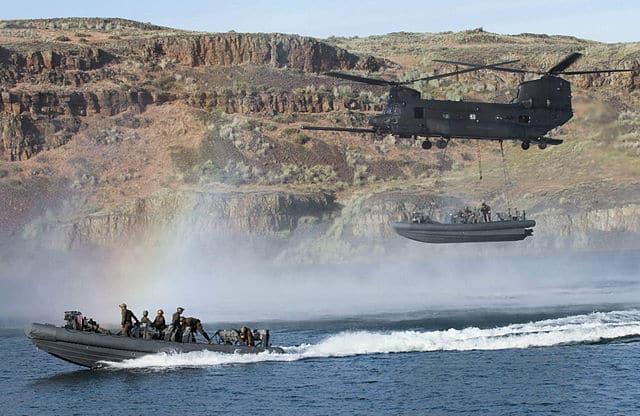

بوينج CH-47 شينوك

تم تطوير إصدارات محسنة وأكثر قوة من Chinook منذ تقديمه ؛ واحدة من أهم المتغيرات التي تم إنتاجها كانت CH-47D .

تضمنت التحسينات من معيار CH-47C محركات مطورة ، وشفرات دوارة مركبة ، وقمرة قيادة معاد تصميمها لتقليل عبء العمل ، وأنظمة كهربائية وإلكترونيات إلكترونية محسنة وزائدة .واعتماد نظام متقدم للتحكم في الطيران.

لا تزال واحدة من الطائرات القليلة التي تم تطويرها خلال أوائل الستينيات – إلى جانب طائرة الشحن Lockheed C-130 Hercules ذات الأجنحة الثابتة.

مواصفات Chinook

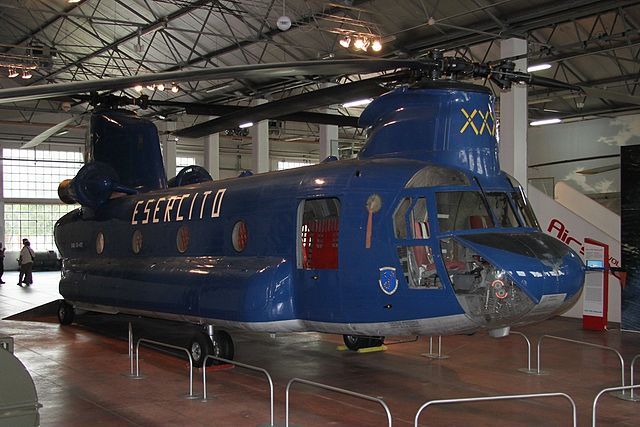

بوينج CH-47 شينوك

الخصائص العامة

-الطاقم: 3 (طيار ، مساعد طيار ، مهندس طيران أو مدير تحميل).

-سعة: 33-55 جندي أو 24 نقالة و 3 مرافقين أو حمولة 24000 رطل (10،886 كجم).

-الطول: 98 قدم (30 م) .

-طول جسم الطائرة: 52 قدم (16 م) .

-العرض: 12 قدم 5 بوصات (3.78 م).

‘(جسم الطائرة) الارتفاع: 18 قدم 11 بوصة (5.77 م) .

-الوزن الخالي: 24،578 رطل (11،148 كجم) .

-أقصى وزن للإقلاع: 50،000 رطل (22،680 كجم).

-المحرك: 2 × محركات T55-GA-714A التوربينية ذات العمود التوربيني ، 4،733 shp (3،529 kW) لكل منهما قطر الدوار الرئيسي: 2 × 60 قدم (18 م).

-مساحة الدوار الرئيسي: 5،600 قدم مربع (520 م 2).

-المدى: 400 نمي (460 ميل ، 740 كم) .

-القتال: 200 نمي (230 ميل ، 370 كم) .

-سقف الخدمة: 20000 قدم (6100 م) معدل.

-الصعود : 1،522 قدم / دقيقة (7.73 م / ث) .

-التحميل : 9.5 رطل / قدم مربع (46 كجم / م 2) القوة /

-الكتلة: 0.28 حصان / رطل (0.46 كيلوواط / كجم).

-التسلح ما يصل إلى 3 مدافع رشاشة متوسطة مثبتة على شكل خماسي.

-لديها رشاشات M240 / FN MAG ، ويمكن تسليحها بمدفع رشاش M134 Minigun 7.62 ملم.

-إلكترونيات الطيران نظام روكويل كولينز المشترك لعمارة إلكترونيات الطيران (CAAS) (MH-47G / CH-47F)
