#1

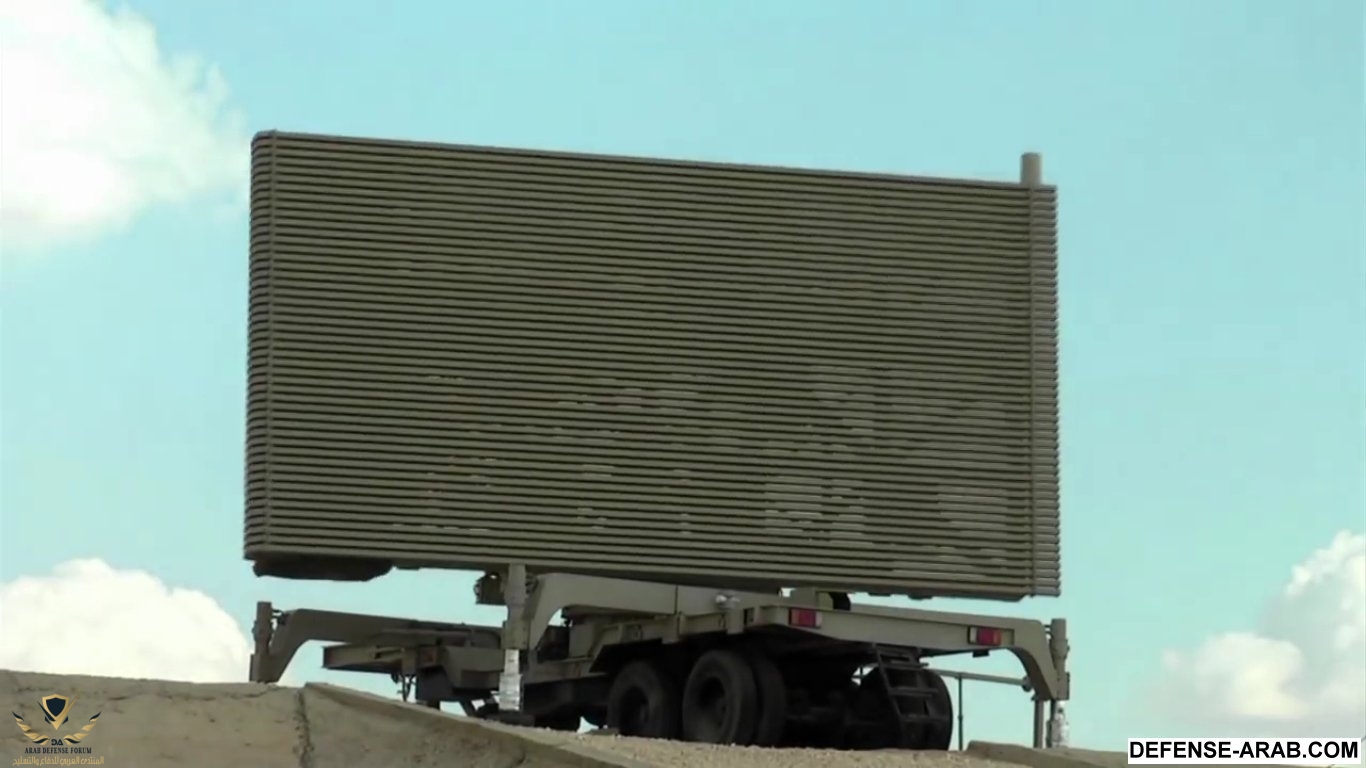

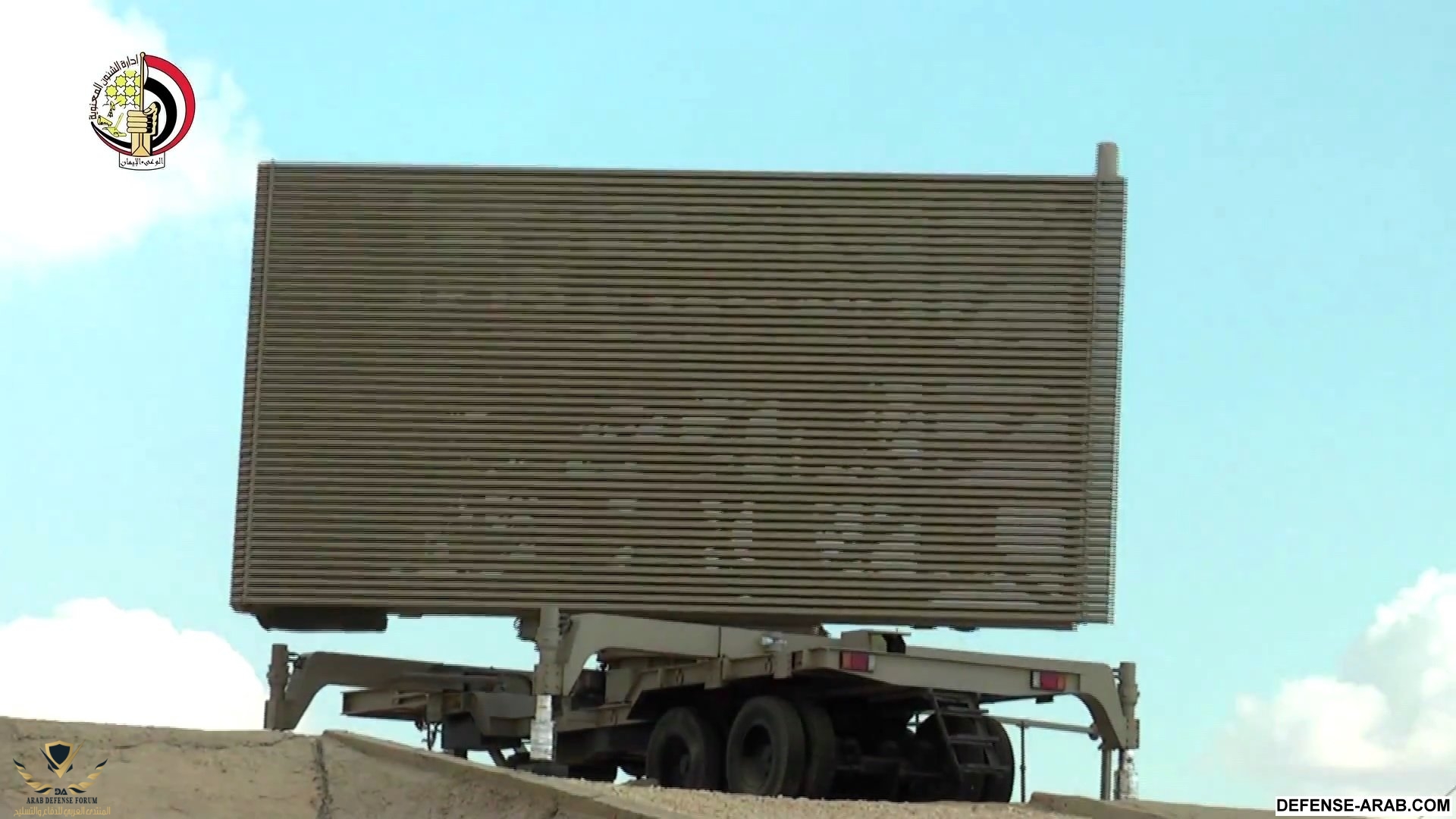

هو بريطاني الصنع من انتاج شركة BAE Systems للصناعات الدفاعية .

ظهر الرادار خلال فيديو الدفاع الجوي الذي تم نشره بالأمس ،


رادار ثلاثي الأبعاد يعمل على النطاق S-Band ( يتضمن النطاقين E / F-Band ) يقوم بمهام المسح الجوي وتعريف العدو والصديق ويمتلك قدرة هائلة لمقاومة كافة وسائل التشويش الإلكتروني ECCM وقادر على كشف التهديدات الجوية المستقبلية كالطائرات بدون طيار UAV والصواريخ الجوالة Cruise Missiles والذخائر الجوية بعيدة المدى المُطلقة من خارج نطاق الدفاع الجوي Long Range Stand-off Weapons وخاصة على الارتفاعات المنحفضة ، وكذلك يمتلك تقنية كشف الارتفاع من نبضة واحدة في الاتجاه الرأسي Phased mono-pulse height measurement بمعنى انه يمكنه من اول مرة اكتشاف ارتفاع الهدف دون الحاجة الى تأكيد ، هذا بالاضافة قدرة تعريف العدو والصديق IFF كرادار مسح ثانوي SSR Secondary Surveillance Radar حيث أن الرادارات الرئيسية Main Radar تقتصر مهمتها فقط على كشف الاهداف الجوية ولكن الرادار الثانوي يعتمد على اجهزة الاستجابة الالكترونية Transponder لمعرفة هوية الطائرة نفسها .

يتميز الرادار ايضا بموديولات صلبة مدمجة للإرسال والاستقبال TRIMS Solid-State Transmit Receive Integrated Modules مزودة بتبريد هوائي مُثبّتة خلف هوائيات الرادار Antenna كمصدر شديد الاعتمادية للطاقة اللازمة للترددات الراديوية RF Radio Frequency مع احتياط وفائض داخلي من الطاقة Built-in Redundancy .

يمتلك الرادار اعتمادية تشغيل هائلة حيث يبلغ متوسط الوقت بين الاعطاب الخطرة MTBCF Mean Time Between Critical Failures حوالي 1500 ساعة من العمل المتواصل مع جهوزية تشغيلية بنسبة 99% ، ويبلغ متوسط الوقت المطلوب للصيانة MTTR Meat Time To Repair حوالي 30 دقيقة فقط ، ومتطلبات وقت منخفضة للصيانة ، واخيرا نظام مدمج للتعرف على الاعطال آليا يعرف بإسم BITE .

يمتلك الرادار مدى مسح افقى يصل الى 470 كم وسقف كشف يصل الى 30 كم مع زاوية 20 درجة لتغطية الارتفاع Elevation Coverage ومعدل ميل للشعاع الالكتروني Electronic Beam Tilt يبلغ" -2 درجة ~ +5.8 درجة " وتصل دقة الرصد Accuracy الى 50 مترا من مسافة 200 كم .

ـــــــــــــــــــــــــــــــــــــــ

يمنع النشر و الاعلان لأي صفحة او موقع في منتدى الدفاع العربي

"تم التعديل بواسطة الإدارة"

التعديل الأخير بواسطة المشرف:

bob

عــميد
إنضم
20 أغسطس 2009
المشاركات
429
الإعجابات
1,951
النقاط
890
الدولة
USA
#2

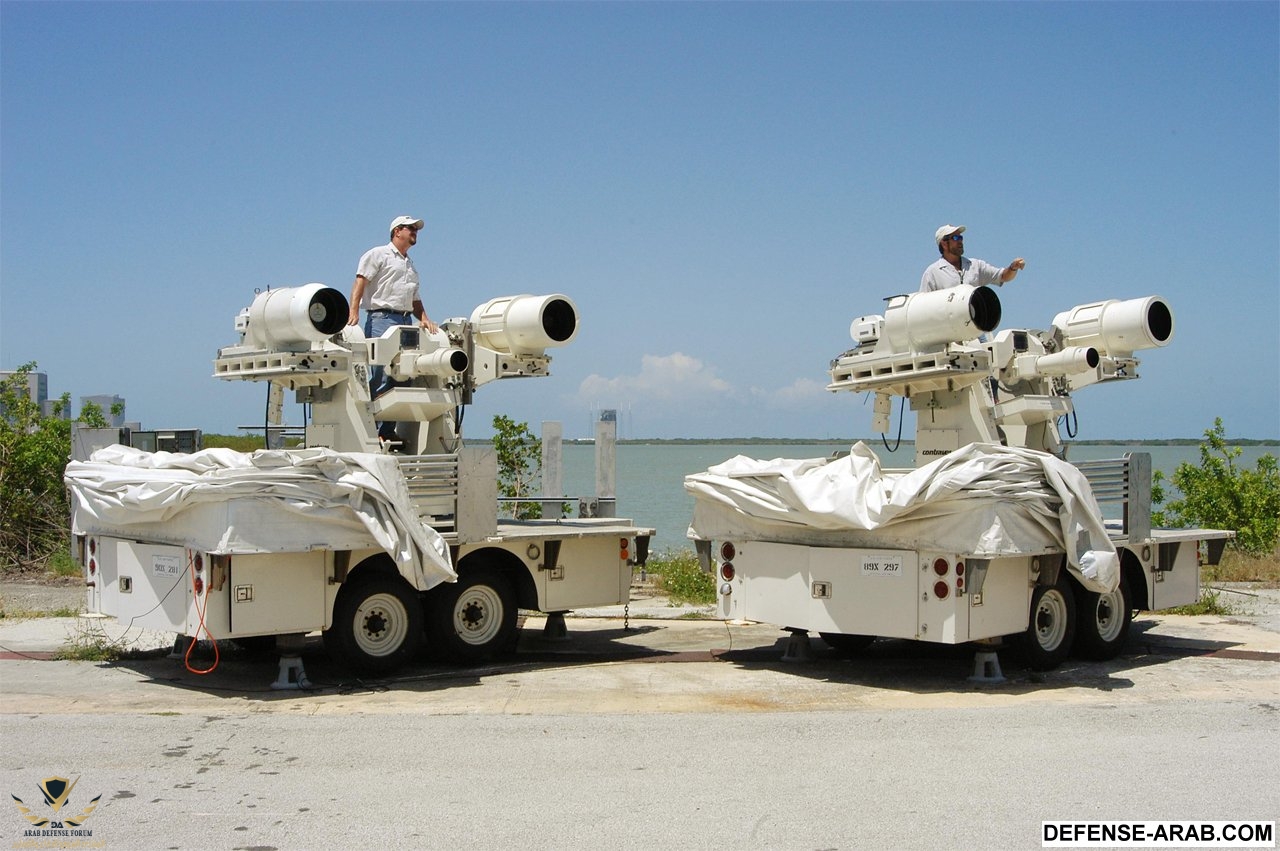

نظام التتبع الكهروبصري الحراري KTM Kineto Tracking Mount Model 433

ظهر النظام لأول مرة خلال فيديو الدفاع الجوي الذي تم نشره بالأمس


هو من انتاج شركة L3 Communications الأمريكية الرائدة ، وهي نفس الشركة التي قامت بتجهيز مروحيات SH-2G Super Seasprite البحرية المصرية بسونارات AN/AQS-18A الغاطسة المتطورة وكذلك قامت بتجهيز لنشات الصواريخ الشبحية Ambassador MK.III بمنظومة التحكم النيراني FCS Fire Control System وانظمة الاتصالات المدمجة ICS Integrated Communications System .

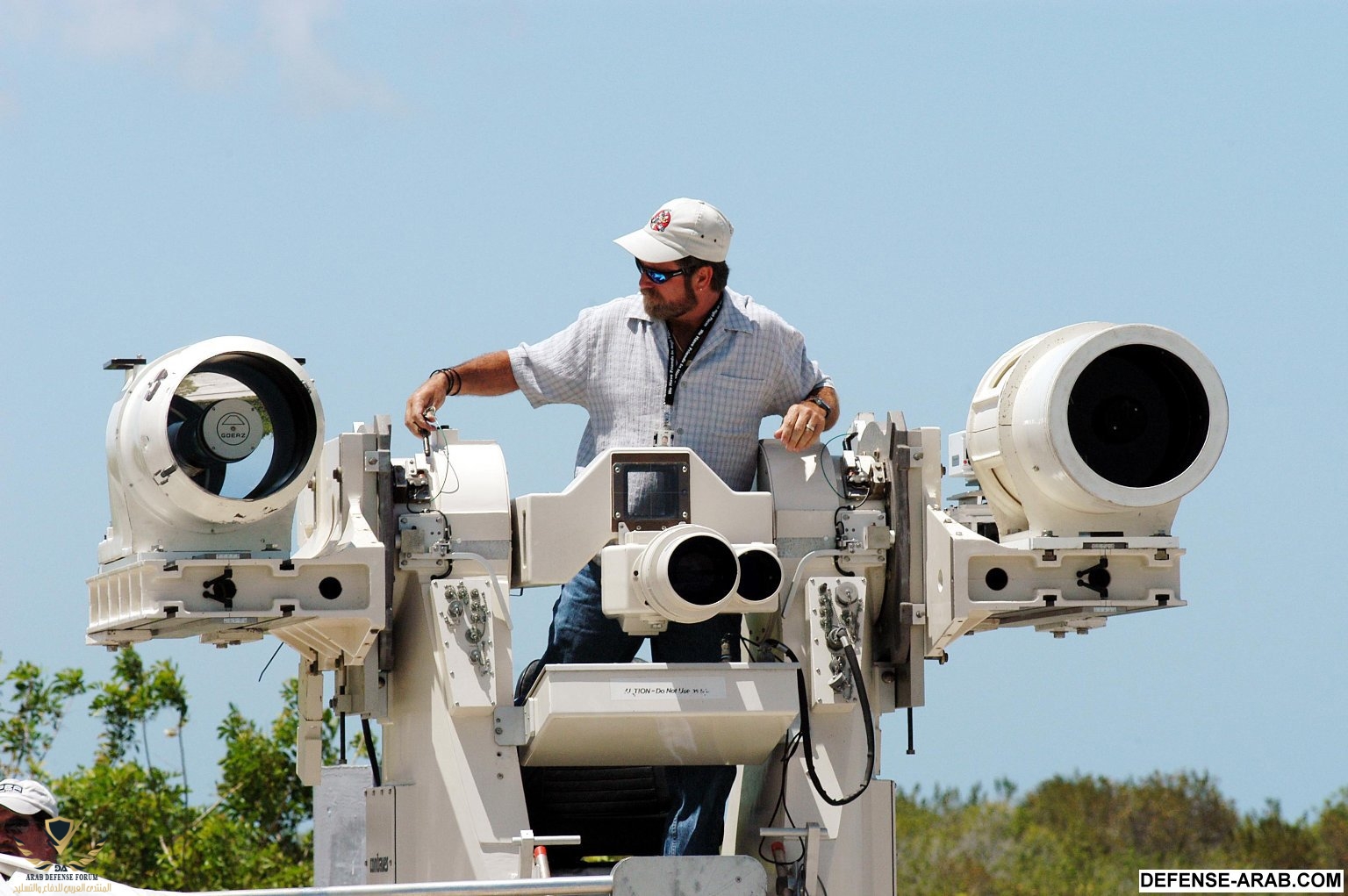

يمتاز هذا النظام بقدرة هائلة على تتبع الاجسام والاهداف الطائرة عالية السرعة مع تحديد عالي الدقة للمعلومات عن المسافة والسرعة والزمن TSPI Time, Space & Position Information ، ويأتي بتجهيز مخصص للعمل بدون تدخل بشري Unmanned او للعمل يدويا Manned / Manual Control كما في الصورة .



تم استخدام هذا النظام مع منظومة سلاح الليزر LaWS الامريكي الذي تم تجربته في الخليج .

نظام اكثر من رائع واعتقد انه يستخدم لدى الدفاع الجوي المصري لكشف وتتبع الطائرات الشبحية والطائرات بدون طيار .

ـــــــــــــــــــــــــــــــــــــــــــ

يمنع النشر و الاعلان لأي صفحة او موقع في منتدى الدفاع العربي

"تم التعديل بواسطة الإدارة"

التعديل الأخير بواسطة المشرف:

Divisions_

خبراء المنتدى
خـــــبراء المنتـــــدى
إنضم
25 مايو 2013
المشاركات
7,191
الإعجابات
24,611
النقاط
1,920
الدولة
Egypt
#3
متى تعاقدت مصر عليه ؟؟؟

أول مرة أسمع عن الرادار ده


ahmedessa

الـقـائــد الأعـلـى للــقـوات الـمـسـلـحــة
إنضم
3 يناير 2010
المشاركات
8,217
الإعجابات
27,452
النقاط
3,130
#4
تسلم ياصديقي علي الاضافات والمعلومات دائما متالق


الدرع المصري

صقور الدفاع
صقور الدفاع
إنضم
10 يوليو 2010
المشاركات
3,822
الإعجابات
10,489
النقاط
884
#6
نظام ممتاز و للاسف الغرب متميز فى هذه الانظمة على روسيا حيث تمتلك الانظمة الكهروبصرية الغربية جودة و دقة و مدي ابعد بكثير من الروسية رغم ان الروس بدئوا استخدام هذه الانظمة محموله جوا قبل الجميع
المهم نظام قوي و اضافة قوية للجيش المصري اتمنى ان نستثمر المتبقي من المعونه الامريكية فى هكذا انظمة سلبيه لكن فعاله للغايه ضد العدائيات الحديثه .

إنضم
16 فبراير 2012
المشاركات
370
الإعجابات
586
النقاط
770
#7
رادار المسح الجوي التكتيكي بعيد المدى Commander SL
_________________________________________________________

ظهر الرادار خلال فيديو الدفاع الجوي الذي تم نشره بالأمس ، وهو بريطاني الصنع من انتاج شركة BAE Systems للصناعات الدفاعية .

رادار ثلاثي الأبعاد يعمل على النطاق S-Band ( يتضمن النطاقين E / F-Band ) يقوم بمهام المسح الجوي وتعريف العدو والصديق ويمتلك قدرة هائلة لمقاومة كافة وسائل التشويش الإلكتروني ECCM وقادر على كشف التهديدات الجوية المستقبلية كالطائرات بدون طيار UAV والصواريخ الجوالة Cruise Missiles والذخائر الجوية بعيدة المدى المُطلقة من خارج نطاق الدفاع الجوي Long Range Stand-off Weapons وخاصة على الارتفاعات المنحفضة ، وكذلك يمتلك تقنية كشف الارتفاع من نبضة واحدة في الاتجاه الرأسي Phased mono-pulse height measurement بمعنى انه يمكنه من اول مرة اكتشاف ارتفاع الهدف دون الحاجة الى تأكيد ، هذا بالاضافة قدرة تعريف العدو والصديق IFF كرادار مسح ثانوي SSR Secondary Surveillance Radar حيث أن الرادارات الرئيسية Main Radar تقتصر مهمتها فقط على كشف الاهداف الجوية ولكن الرادار الثانوي يعتمد على اجهزة الاستجابة الالكترونية Transponder لمعرفة هوية الطائرة نفسها .

يتميز الرادار ايضا بموديولات صلبة مدمجة للإرسال والاستقبال TRIMS Solid-State Transmit Receive Integrated Modules مزودة بتبريد هوائي مُثبّتة خلف هوائيات الرادار Antenna كمصدر شديد الاعتمادية للطاقة اللازمة للترددات الراديوية RF Radio Frequency مع احتياط وفائض داخلي من الطاقة Built-in Redundancy .

يمتلك الرادار اعتمادية تشغيل هائلة حيث يبلغ متوسط الوقت بين الاعطاب الخطرة MTBCF Mean Time Between Critical Failures حوالي 1500 ساعة من العمل المتواصل مع جهوزية تشغيلية بنسبة 99% ، ويبلغ متوسط الوقت المطلوب للصيانة MTTR Meat Time To Repair حوالي 30 دقيقة فقط ، ومتطلبات وقت منخفضة للصيانة ، واخيرا نظام مدمج للتعرف على الاعطال آليا يعرف بإسم BITE .

يمتلك الرادار مدى مسح افقى يصل الى 470 كم وسقف كشف يصل الى 30 كم مع زاوية 20 درجة لتغطية الارتفاع Elevation Coverage ومعدل ميل للشعاع الالكتروني Electronic Beam Tilt يبلغ" -2 درجة ~ +5.8 درجة " وتصل دقة الرصد Accuracy الى 50 مترا من مسافة 200 كم .

_______________________

Thunderbolt

منقول من صفحة القوات المسلحة
