بالفيديو والصور.. "رافال".. مزودة بمحركين وقادرة على تعقب 40 طائرة والاشتباك مع 8 دفعة واحدة

[حكم مصارعه]

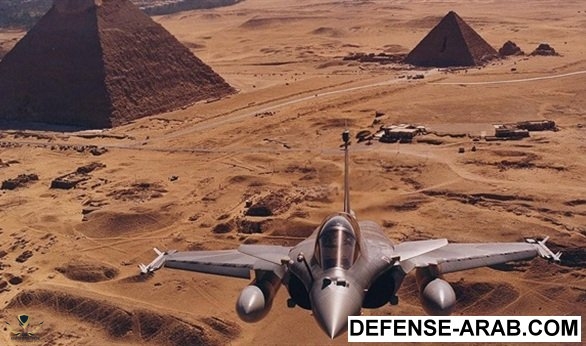

تعتبر المقاتلة الفرنسية "رافال" هي الأسرع والأكبر والأقوى، حيث إن وزنها يتراوح بين 9,5 إلى 10,5 طن، وتعمل بمحركن من نوع سنيكما ام 88-2 (M88-2) بقوة دفع هائلة تمكنها من المناورة والإقلاع السريع والمشاركة في المعارك الجوية بكفاءة عالية، إضافة إلى رادارها الذي ينتمي إلى الجيل الرابع وقدراتها التسليحية التي لا توجد إلا في سو-27/30 الروسية أو ميج - 29 إس الروسية.
كما أن المقاتلة الفرنسية قادرة على حمل صواريخ جو – جو، وسايد ويندر، وميكا، وماجيك، وبها شبكة رادارية قادرة على تعقب 40 طائرة في وقت واحد والاشتباك مع 8 طائرات دفعة واحدة، ويمكنها اكتشاف الطائرات التي تحلق أسفلها، ومزودة بأنظمة للبحث الحرارى وتتبع الأهداف.

ويبلغ وزن الطائرة بدون حمولة 9,500 كيلو جرام أما الوزن عند الإقلاع فيصل إلى 24,000 كيلو جرام، وتبلغ سرعة الطائرة القصوى في الارتفاعات العالية 2,000 كم. وتخدم الرافال بشكل رئيسى فى القوات الجوية الفرنسية، بالإضافة إلى خدمة فئات منها داخل القوات البحرية، وهى الطرازات التى تقلع من على متن حاملات الطائرات.

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[حكم مصارعه]

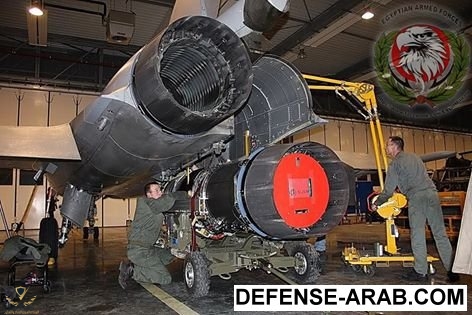

لقطة أثناء تركيب المحرك " Snecma M88 " الخاص بالمقاتلة رافال .

يذكر أن نسخة الرافال المصرية ستحتوي على المحرك الجديد " M88-4E " ذات قوة الدفع البالغة 17.5 ألف رطل ( بدلا من 16.6 ألف رطل للنسخة M88-2 ) والمزود بتوربينة جديدة ذات عمر افتراضي اكبر بنسبة 60% واستهلاك أقل للوقود وغرفة احتراق غير مصدرة للعوادم Smokeless Combustion Chamber وبصمة حرارية بالغة الانخفاض لوجود قناتي تبريد تقللان من الانبعاث الحراري .



[حكم مصارعه]

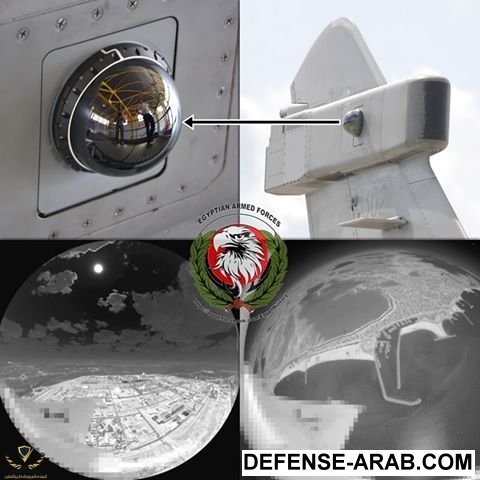

نظام التحذير من الصواريخ الحرارية DDM-NG الخاص بالمقاتلة رافال ضمن منظومة الحرب الاليكترونية والحماية المتكاملة Spectra، وهو اختصارا لكلمة Détecteur de Départ Missile Nouvelle Génération.
و هو احدث نظام انذار بعيد المدي يعمل بالاشعة تحت الحمراء مضاد للصواريخ ذات التوجيه الحراري على مستوى العالم Infrared Missile Warning Sensors. و يتكون من جهازي استشعار يتم تركيبهم على دفة و هيكل المقاتلة علي شكل قباب نصف كروية hemispherical domes مزودة بعدسة عين السمكة Fish-eye lens (وهي عدسة تعطي صورة دائرية تغطي زاوية رؤية 180 درجة) يعملان على رصد و تحديد الصواريخ الحرارية المطلقة، او بشكل عام تحتوي كل منهم علي مستشعر حراري IR Sensor يعمل علي رصد الحرارة المنبعثة من عادم محرك الصاروخ حول الطائرة في نطاق معين (بعيد المدي Long range)، وبشكل صامت تماما، حيث لا يشع او يصدر أي موجات من الممكن أن تدل علي مكان أو تواجد الرافال. بالاضافة الي معالجات بيانات شديدة الدقة Microprocessor data filter لتفادي التحذيرات الكاذبة False Alarms، بجانب قدرات التشويش الحراري المضادة للصواريخ IRCM -Infrared Countermeasures، و يوفران تغطية ومجال رؤية Field of view كاملين للمقاتلة بزاوية 360 درجة ( كما هو موضح بالصورتين في الأسفل)، كما بإمكانهم العمل بكفائة في بيئة كاملة من التشويش الالكتروني المعادي ECM، كما بإمكانه اطلاق الشرك الخداعية Flares وإتخاذ جميع الاجراءات المضادة المتاحة للطائرات أوتوماتيكيا بدون تدخل الطيار بمجرد كشف الصاروخ المتجه نحو الطائرة.



[حكم مصارعه]

مشاهدة المرفق 16111
نظام التحذير من الصواريخ الحرارية DDM-NG الخاص بالمقاتلة رافال ضمن منظومة الحرب الاليكترونية والحماية المتكاملة Spectra، وهو اختصارا لكلمة Détecteur de Départ Missile Nouvelle Génération.
و هو احدث نظام انذار بعيد المدي يعمل بالاشعة تحت الحمراء مضاد للصواريخ ذات التوجيه الحراري على مستوى العالم Infrared Missile Warning Sensors. و يتكون من جهازي استشعار يتم تركيبهم على دفة و هيكل المقاتلة علي شكل قباب نصف كروية hemispherical domes مزودة بعدسة عين السمكة Fish-eye lens (وهي عدسة تعطي صورة دائرية تغطي زاوية رؤية 180 درجة) يعملان على رصد و تحديد الصواريخ الحرارية المطلقة، او بشكل عام تحتوي كل منهم علي مستشعر حراري IR Sensor يعمل علي رصد الحرارة المنبعثة من عادم محرك الصاروخ حول الطائرة في نطاق معين (بعيد المدي Long range)، وبشكل صامت تماما، حيث لا يشع او يصدر أي موجات من الممكن أن تدل علي مكان أو تواجد الرافال. بالاضافة الي معالجات بيانات شديدة الدقة Microprocessor data filter لتفادي التحذيرات الكاذبة False Alarms، بجانب قدرات التشويش الحراري المضادة للصواريخ IRCM -Infrared Countermeasures، و يوفران تغطية ومجال رؤية Field of view كاملين للمقاتلة بزاوية 360 درجة ( كما هو موضح بالصورتين في الأسفل)، كما بإمكانهم العمل بكفائة في بيئة كاملة من التشويش الالكتروني المعادي ECM، كما بإمكانه اطلاق الشرك الخداعية Flares وإتخاذ جميع الاجراءات المضادة المتاحة للطائرات أوتوماتيكيا بدون تدخل الطيار بمجرد كشف الصاروخ المتجه نحو الطائرة.



[Aviation Lover]

رائعة جدا



[jack.beton.agent]

هى يا جماعة منظومة "السبكترا" ممكن تركب على "ميراج 2000" !!
