المدفعية المضادة للطيران Shilka

[عمروالقناوى]

اقصى ارتفاع لطلقات الشيلكا لاصابة الهدف كم ؟؟؟؟



[عزت]

اقصى ارتفاع لطلقات الشيلكا لاصابة الهدف كم ؟؟؟؟

الفعال لا يتجاوز 2000 م



[عمروالقناوى]

الفعال لا يتجاوز 2000 م

اذا لم تعد صالحة الا فى احوال الدفاع الجوى المتكمال ويوم بعد يوم دورها يتناقص الى ان يصبح لا وجود لة .. حاجة زى التنجوستا تغنى عنها بصورايخها وبمدافعها الرشاشة



[عزت]

اذا لم تعد صالحة الا فى احوال الدفاع الجوى المتكمال ويوم بعد يوم دورها يتناقص الى ان يصبح لا وجود لة .. حاجة زى التنجوستا تغنى عنها بصورايخها وبمدافعها الرشاشة

ده اكيد دورها داخل منظومة متكاملة وبالمناسبة له تطويرات كثيرة بصواريخ توضع عليها مثل الايجلا



[نشامى الاردن]

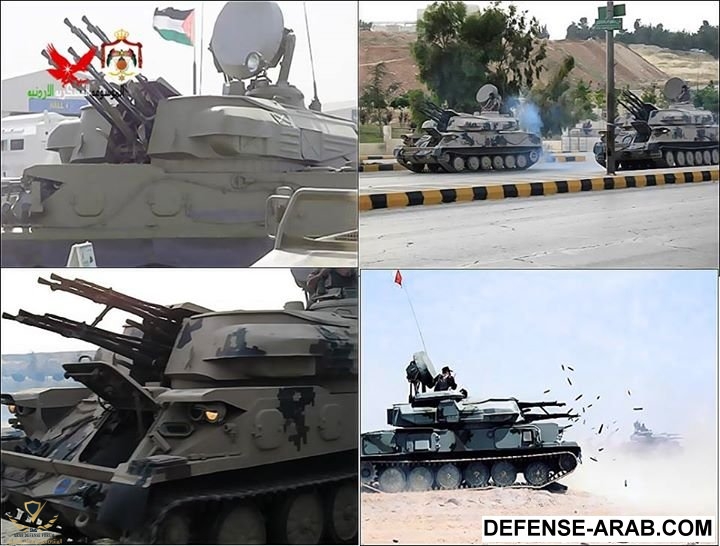

التطوير الاردني للشيلكا :


الشيلكا الاردنيه

ستخضع الى تطويرات مهمه بواسطة شركة اوكرانيه ومجموعه كادبي

ويشمل :

1. رادار بحث وتتبع جديد لديه قدرة العمل في الأجواء كثيفة التشويش

الإلكتريني , ومدى أكتشاف وتتبع الأهداف لديه أكبر من السابق.

2. مناظير وكاميرات للرؤية النهارية و الليلية .

3. جهاز ليزري لتحديد المسافات.

4. توصيل امتداد خارجي بالمنظومة يضم 6 صواريخ مضادة للطائرات من نوع (sa-18) جاهزة للإطلاق.

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[aiakhaleel]

افضل الموجود حاليا العيار 40mm
بالنظر الى الفاعلية و المسافه والوزن
تعجبني CV90 بدفع 40mm

لها القدرة للاشتراك مع اليات و طائرات



[سيف-الحق]

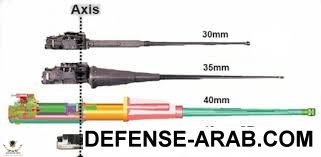

مشاهدة المرفق 27361 افضل الموجود حاليا العيار 40mm
بالنظر الى الفاعلية و المسافه والوزن
تعجبني CV90 بدفع 40mm

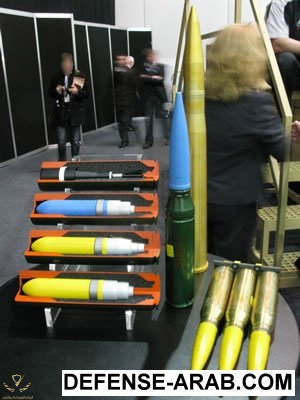

لها القدرة للاشتراك مع اليات و طائراتمشاهدة المرفق 27362 مشاهدة المرفق 27363

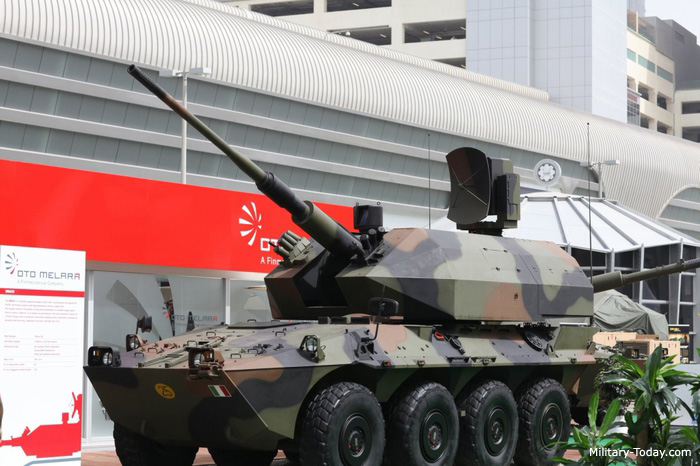

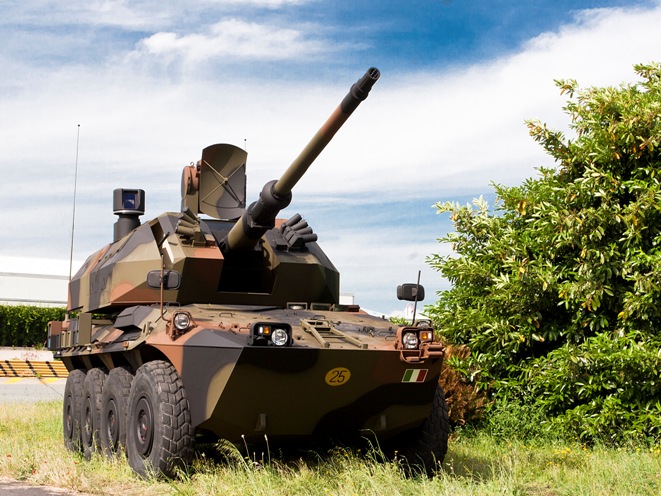

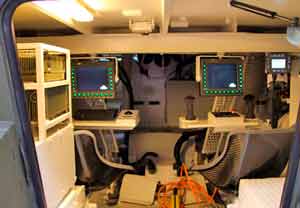

بل يوجد ما هو أفضل من CV90 و أكثر فاعلية و قوّة نارية منها ٫٫٫ ألا و هي الإيطالية OTOMILARA DRACO ,, حيث قامت الشركة الإيطالية الشهيرة أوتوميلارا بصناعة برج مسلّح بمدفع عيار 76 ملم ٫ نفس المدفع البحري الذي يخدم على أغلب القطع البحرية ٫٫ هذا البرج مزوّد بنظام إدارة نيران رقمي متطوّر و رادار لكشفالأهداف و الإشتباك و نظام بصري للكشف و التهديف ٫٫٫ و يمكن لهذا المدفع أن يطلق قذائف DART الموجّهة الحديثة ٫٫٫ يمكن تركيب البرج على أيّة عربة مدولبة أو مجنزرة أو اي منصّة ثابتة أو زورق بحري ٫٫٫ يستطيع هذا النظام تدمير كافّة الأهداف الجويّة عالية المناورة و كذلك يمكنه التّعامل مع الأهداف البريّة و المدرّعات بكل دقّة و كفاءة بفضل القذائف الخارقة للدّروع الموجّهة ٫٫٫ البرج غير مأهول و يتم التحكّم فيه عن بعد بصفة آليّة من طرف الرّأمي الذي يكون في غرفة محصّنة مع باقي الطّاقم داخل المدرّعة ٫٫٫



[bob]

النسخة ZSU-23-4M4 هي تطوير روسي - بيلاروسي مشترك ظهر عام 1999
لزيادة قدرة الاشتباك مع الطائرات المقاتلة والمروحيات والطائرات بدون طيار والصواريخ الجوالة وتضمن :

- اضافة 4 قواذف صواريخ طراز إيجلا SA-18 / 24 Igla يبلغ مداه 6 كم وسقف الارتفاع 3.5 كم

- رادار جديد للتعقب والاشتباك مداه 34 كم بدلا من 12 كم للرادار القديم

- نظام كهروبصري للبحث والتعقب ونظام تليفزيوني للسائق

- نظام تعريف العدو والصديق IFF

- كمبيوتر رقمي ووصلة بيانات لدمج الشيلكا ضمن شبكة الدفاع الجوي

- انظمة محاكاة وفحص مدمجة

- تكييف هواء ومنظومة NBC لفترة الهواء من تأثير الاشعاع النووي والكيميائي والبيولوجي

- تقليل البصمة الحرارية

- مستشعرات تحذير ضد اشعة الليزر

- ناقل حركة جديد وزيادة في القدرة الحركية بما يوازي حركية الدبابات

* يبلغ مدى المدفع الرباعي عيار 23 مم حوالي 3 كم بحد اقصى وتصل الكثافة النيرانية الى 4000 طلقة / دقيقة وتبلغ نسبة اصابتها للأهداف عالية المناورة حوالي 30% - 60% بعد التطوير حيث كانت لا تتجاوز 12% في السابق .

* تمتلك مصر 480 وحدة شيلكا منقسمة الى 350 وحدة قديمة تم تطويرها و130 وحدة جديدة من النسخة الحديثة تم التعاقد عليها عام 2005 بجانب عقود تطوير وشراء البتشورا 2ام وتطوير السام 6 وشراء البوك ام والتور ام التي تم توقيعها آنذاك .

ـــــــــــــــــــــــــــــــــــ

يمنع النشر و الاعلان لأي صفحة او موقع في منتدى الدفاع العربي

"تم التعديل بواسطة الإدارة"



[JUGURTHA]

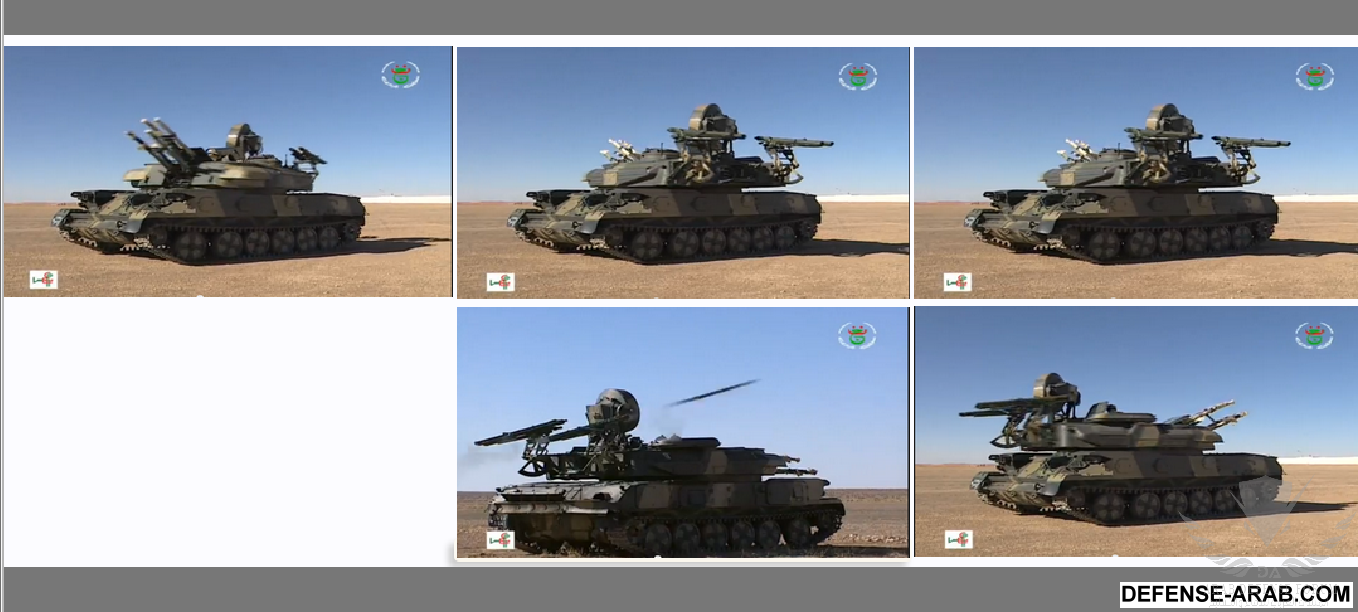

الشيلكا الجزائرية المطورة



[nasmax]

تطوير رائع للشيلكا الجزائرية



[سيف عبدالله 2014]

هل السعودية تمتلكه أو أي نظام في نفس المهام



[الفيلسوف]

ممكن ذكر الفارق بين التطوير المصرى والجزائرى وهل هناك تطويرات اخرى ؟



[نشامى الاردن]

التطوير الاردني للشيلكا :

ستخضع الى تطويرات مهمه بواسطة شركة اوكرانيه ومجموعه كادبي

ويشمل :

1. رادار بحث وتتبع جديد لديه قدرة العمل في الأجواء كثيفة التشويش

الإلكتريني , ومدى أكتشاف وتتبع الأهداف لديه أكبر من السابق.

2. مناظير وكاميرات للرؤية النهارية و الليلية .

3. جهاز ليزري لتحديد المسافات.

4. توصيل امتداد خارجي بالمنظومة يضم 6 صواريخ مضادة للطائرات من نوع (sa-18) جاهزة للإطلاق.



[jack.beton.agent]

قامت " مـــــــصــــر " بعدة تطويرات على منظومة "الشيلكا ZSU-23-4 " الروسية
​

فى البداية كده معظم ما تمتلكة "مـــــصر" من مدافع " ZSU-23-4 شيلكـــــا " وهى عدد (330 ) قطعة تم عمل عدة تطويرات لها خصوصاََ فى مجال الرادار يعنى تم تطوير ( 218 ) وحدة بالرادار الجديد من طراز " PRK-2U " وده زود من كفائتها العملياتية والفنية وفى حاجة تانية وهى أستيراد " مصـــر " للنوعية الجديدة ( بكامل تطويراتها ) بما فيها الرادارى الجديد وكذلك الرصد والتوجية والأشتباك الألكتروبصرى من خلال قيامها بأستيراد النسخة الجديدة على بعضها كاملة .

التــــــطوير المصــــــــرى ​

تم تطوير رادار التحكم وأدارة النيران من النسخة " PRK-2 " الى النسخة " PRK-2U " فتم تدعيم منظومة أدارة النيران بما فيها الرادار بكمبيوتر ديجيتال وتعديل ثورى فى المنظومة من خلال أكسابها ميزة تلقى معلومات الهدف وبياناتة كاملة وكذلك احداثياتة من مصادر خارجية أى وسائل رصد اخرى غير مرتبطة أصلا مع المنظومة ولكن يتم ربطها مع المنظومة من خلال " DATALINK " وبالتالى فلا يكون هناك ضرورة فى تلك الحالة لتشغيل الرادار كذلك تطوير الرادار الجديد والذى أصبح أسمة " PRK-2U " من خلال القدرة على تتبع أهداف تطير على أرتفاع منخفضة جداََ تصل الى ( 25 ) متر فوق سطح الأرض وكذلك الأشتباك مع أهداف مناورة وتطير بسرعات تصل الى (1800 ) كيلو فى الساعة .

كذلك تم تدعيم وسائل الرصد فى المنظومة بخلاف الرصد الرادارى بوسائل ( الرصد الألكتروبصرى ) وكذلك وسائل تحديد المدى الليزرى واللذين يعملان مع الرادار وكبديل عنة لتصبح وسائل الرصد والتعقب والأشتباك فى ( المنظومة الكتروبصرية و ليزرية ) أى" سلبية " بما يجنب المنصة عيوب التشويش التى قد تتعرض لة مع ( بودات التشويش الحديثة ) وسمى مجمع الرصد الجديد هذا ب " ORFCS" أو " Optical - Radar Fire Control System "

كذلك تم تزويد تطويرات المنظومة ( بقناة ) لنقل البيانات مشفرة لنقل البيانات بين وحدات البطارية ومركز قيادتها .

" ZSU-23-4 M4 " و تتضمن وجود أربعة صواريخ " SA-18 IGLA " أعلى البرج من خلال وجود صاروخين على كل جانب من جوانب البرج .

هناك نسختان ( M4 ) و ( M5 ) ولكنهما متشابهتان فى الشكل والخصائص وعموما مـــــــــصر تعاقدت على النسخة " ZSU-23-4M4 " كما ذكرت بالأعلى . حيث ان ( m5 ) هى نسخة بيلاروسية وليست روسية. أما ال ( M4 ) فهى أنتاج شركة " Ulyanovsk "Mechanical Plant التابعة لمؤسسة ألماز أنتاى .ولكنهما نسخة واحدة فى الأخر.



[Divisions_]

هل السعودية تمتلكه أو أي نظام في نفس المهام

الكروتال شاهين

إلى حد كبير المهام واحدة , و السعودية تسعى لتطويره للمارك-3 , و إضافة رادار كشف أرضي أحدث له أيضاً



[حميدوو]

هل السعودية تمتلكه أو أي نظام في نفس المهام

اعتقد ان هذه تقوم بنفس الدور



[Divisions_]

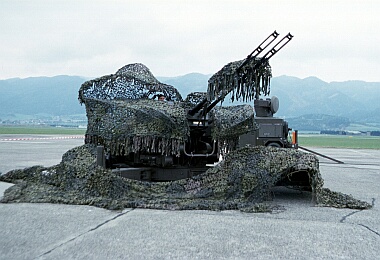

اعتقد ان هذه تقوم بنفس الدور

السكاي جارد منظومة ثابتة للدفاع عن نقطة و تختلف عن الشيلكا المصمم اساسا لمرافقة الدبابات

راجع المشاركة السابقة عن الكروتال لتلاحظ الفرق



[حميدوو]

الكروتال شاهين

إلى حد كبير المهام واحدة , و السعودية تسعى لتطويره للمارك-3 , و إضافة رادار كشف أرضي أحدث له أيضاً

اثناء البحث وجدت هذا

يسمى ب Roland و السعودية تمتلكه
السؤال / هل هو موجود بالخدمة حالياً و ما مدى فعاليته في الوقت الحاضر ؟



[الفريد]

هل السعودية تمتلكه أو أي نظام في نفس المهام

تبين لي ان سعودية لا تملك vads



[EGY_RAFALE]

السعودية نمطها الدفاعى غربى بحت يعتمد على التفوق الجوى الكاسح بالرغ من من مميزاته لكن لها عيوب طبعا الباتريوت شئ ثانوى فى منظومة الدفاع السعودية حيث مسلح باحدث القطع الباك 3
السعودية مساحتها كبيره ودروبها صعبة جدا قد يراها البعض عيب ولكن ميزة و ويعتبر خط دفاعى استراتيجى من الله سبحانه وتعالى اذا كانت السعودية لاتريد علاقات مع الروس اقله يجب الاتجاه الى الصين واقتناء المنظومات المماثلة للتى تمتلكها الروس من نسخهم واظن علاقات الصين بروسيا وطيدة لاقصى الحدود
طبيعة الصحراء فى المملكة تمكنها من عمل منظومة صعبة الكشف والتعقيد والاخفاء وعمل كمائن جوية مرعبة
