مدفع B-10 المضاد للدروع

الموضوع في 'القوات البرية والمدرعات Land Forces and armored Ve' بواسطة khodorhoumani, بتاريخ ‏23 أغسطس 2008.

  1. khodorhoumani

    khodorhoumani عــــريف

    Offline
    إنضم إلينا في:
    ‏5 يناير 2008
    المشاركات:
    37
    الإعجابات المتلقاة:
    1
    نقاط الجائزة:
    0

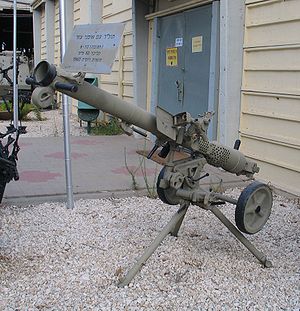

    مدفع B-10

    [​IMG]




    القاذف عديم الارتداد, المعروف في منطقة الشرق الاوسط بالأسم الرمزي:(ب-10) كان اول قاذف في نوعه عيار 82مم يدخل حيز الانتاج و الخدمة الفعلية بعد الحرب العالمية الثانية في نهاية الاربعينيات من القرن العشرين.


    وهو يشابه الى حد بعيد من حيث المستوى: التقني و العملياتي,والقدرات,سائر انواع الجيل العالمي الأول للقواذف عديمة الارتداد مثل القاذف الامريكي م-27 عيار 105مم و الذي لم يحقق النتائج المرجوة.


    تميز هذا القاذف بسهولة الاستخدام اذ يحمل اثناء الرمي على سلم ثلاثي القوائم يشكل منصة اطلاق ارضية ثم يصوب بصريا نحو الهدف بواسطة منظار مقرب و يكتمل التسديد المكشوف بتطابق ثلاث نقاط كما يتميز بالرمي على زاوية انخفاض 20 درجة ما يتيح له ضرب الاهداف المنخفضة في قاع الوديان و استطرادا فهو يعمل بكفاءة في المناظق الجبلية و يؤازر ذلك دوران في الاتجاه الافقي تساوي 360 درجة اضافة الى خفة الوزن اثناء الرمي اذ يزن 72.2كجم و يوزع هذا الحمل على افراد الطاقم اذ يمكن تفكيكه ثلاثة اجزاء.


    يعيبه قدرة اختراق ضعيفة بالمقارنة بالانواع المتطورة من النوع نفسه وكذلك المدى المحدود و الذي يصل الى 500م.


    استمر في الخدمة حتى بداية تسعينيات القرن العشرين في بعض دول الشرق الاوسط حيث اتخذ مدفع اسناد مشاة يرافق مضاد للدروع.


    1- بلد المنشأ: الاتحاد السوفييتي



    2- الاستخدام: قاذف عديم الارتداد يستخدم اصلا ضد المركبات المدرعة و يمكن استخدامه ضد المشاة و المركبات يتخذ افراد المشاة سلاحا خفيفا مضادا للدبابات منفراد محملا على شاسيه ارضي او على عربة جيب يمكنه التعامل مع الاهداف الثابتة و المتحركة بمعدل عال 5-6 قذائف في الدقيقة.



    3- الانواع: النموذج المصنع في الاتحاد السوفييتي (تايب-59)


    النموذج المصنع في الصين(تايب-65)



    5- نوع السبطانة: عديمة الارتداد ملساء



    6- المواصفات العامة و الفنية


    العيار: 82مم


    طول السبطانة: 1.659م


    اقصى زاوية ارتفاع: 35+


    اقصى زاوية انخفاض:20-


    الوزن في وضع التحرك:85.4 كجم


    الوزن عند التحرك 72.2 كحم


    اقصى مدى: 4470م


    المدى الفعال ضد الدروع:500م


    معدل الرمي العملي:5-6 قذائف(دقيقة)


    الطاقم:4(قائد-مسدد-معمر-فرد ذخيرة)


    سمك الاختراق في الدروع 240مم


    السرعة الابتدائية: 322م(ثانية)



    7- اجهزة التسديد


    منظار مكبر لاكتشاف الهدف ثم يسدد بطريقة المحاذاة لثلاث نقاط.

    [​IMG]

    آخر تعديل بواسطة المشرف: ‏23 أغسطس 2008
  2. Home-Guardian

    Home-Guardian خبيــر المدفعيــــــة عضو مميز

    Offline
    إنضم إلينا في:
    ‏18 مارس 2008
    المشاركات:
    582
    الإعجابات المتلقاة:
    8
    نقاط الجائزة:
    260
    معلومات مفيدة شكراً للموضوع فقط احب ان اذكر ان القذائف التي تستخدم بالمدفع قذائف HEAT من عيار 82mm وبشكل اسسي من نوع BK-881 ويوجد تطوير للمدفع يسمى B-11 .

  3. الزعيم

    الزعيم اسم على مسمى أعـضــاء الـقـيــادة

    Offline
    إنضم إلينا في:
    ‏20 يوليو 2012
    المشاركات:
    8,526
    الإعجابات المتلقاة:
    333
    نقاط الجائزة:
    2,127
    المدفع حخرج من اغلب جيوش العالم وان كان ايضا استعمل لعمليات القصف اكثر من عمليات قنص الدبابات وصغر حجمه جعل منه سلاح جيد لتدمير المواقع الصهيونية في جنوب لبنان على ايدي المقاومة

  4. khodorhoumani

    khodorhoumani عــــريف

    Offline
    إنضم إلينا في:
    ‏5 يناير 2008
    المشاركات:
    37
    الإعجابات المتلقاة:
    1
    نقاط الجائزة:
    0
    شكرا اخواني على تقديركم لكن كيف بيحوطو الصور في الموضع لا اعرف

  5. ahmedarme

    ahmedarme رقيب أول

    Offline
    إنضم إلينا في:
    ‏27 يوليو 2008
    المشاركات:
    90
    الإعجابات المتلقاة:
    0
    نقاط الجائزة:
    255
    شكرا ياخوى صاحب الموضوع وللاخ السائل كيف يتحطوا الصور بسيطة ياباشا اضغط على اى صورة موجودة فى اى موقع تريد كليكة يمين ثم بروبرتيس الى هيه ديه propertis ثم خذ عنوان الurl فيها بتعليمه ثم كوبى ثم ضع الرابط فى الموضوع او المشاركة عن طريق الضغط على هذه الايقونة [​IMG] ولصق الرابط فيها ثم اوكيه وينتهى الامر وتحط موضوعك كاحلى موضوع ياباشا .
    والامر الاخر لو تريد ان تضع صورة من جهازك قم بعمل الاتى ادخل على موقع العملاق لرفع الصور وارفع صورتك عليه هيعطيك رابط للمنتديات بعد رفعها قم بنسخه فى ملف ورد ثم انقله بعد اعداد موضوعك بنفس الطريقة السابقة ويلا فى انتظار جديدك ياباشا .
    اخوكم احمد .

  6. صاعقه

    صاعقه وزيــر الــدفـــاع

    Offline
    إنضم إلينا في:
    ‏14 مارس 2008
    المشاركات:
    1,549
    الإعجابات المتلقاة:
    2
    نقاط الجائزة:
    340
    شكرا يا مان على المعلومات المهمه دى لان المدفع يخدم فى معظم الفصائل المقاومه

  7. osama_1010

    osama_1010 وزيــر الــدفـــاع

    Offline
    إنضم إلينا في:
    ‏18 نوفمبر 2008
    المشاركات:
    1,963
    الإعجابات المتلقاة:
    45
    نقاط الجائزة:
    340
    شكرا يا اخي لكن هل هذا المدفع يقف امام الدبابات الحديثة بمختلف انواعها

  8. االبرنس

    االبرنس فــريق

    Offline
    إنضم إلينا في:
    ‏30 أغسطس 2009
    المشاركات:
    642
    الإعجابات المتلقاة:
    19
    نقاط الجائزة:
    0
    رد: مدفع b-10 المضاد للدروع

    مدفع قوي وفعال

  9. االبرنس

    االبرنس فــريق

    Offline
    إنضم إلينا في:
    ‏30 أغسطس 2009
    المشاركات:
    642
    الإعجابات المتلقاة:
    19
    نقاط الجائزة:
    0
    رد: مدفع b-10 المضاد للدروع

    شكرا على الموضوع

  10. االبرنس

    االبرنس فــريق

    Offline
    إنضم إلينا في:
    ‏30 أغسطس 2009
    المشاركات:
    642
    الإعجابات المتلقاة:
    19
    نقاط الجائزة:
    0
    رد: مدفع b-10 المضاد للدروع

    اتمنى ان تأتي لنا بكل جديد

  11. milasus007

    milasus007 فــريق أول

    Offline
    إنضم إلينا في:
    ‏26 ديسمبر 2008
    المشاركات:
    924
    الإعجابات المتلقاة:
    261
    نقاط الجائزة:
    357
    رد: مدفع b-10 المضاد للدروع

    يبدو أنه أب المدفع spg9 عيار 73ملم
