    الدفاع الجوى المصرى يشمل منظومة معقده و متكامله من الصواريخ ( قصيره - متوسطه - بعيدة المدى ) بالاضافه الى منظومات المدفعيه المضاده للطائرات و انظمة الرادار و الانذار المبكر سأقوم بشرحها تفصيليا مدعمه بالصور .

  2. الدرع المصري

    • عضو مميز عضو مميز
    إنضم إلينا في:
    ‏10 يوليو 2010
    المشاركات:
    1,465
    الإعجابات المتلقاة:
    430
    نقاط الجائزة:
    169
    Offline
    رد: الدفاع الجوى المصرى 2012

    [FONT=&quot]أولا * انظمة الدفاع الجوى قصيرة المدى[/FONT][FONT=&quot] :-

    [/FONT]

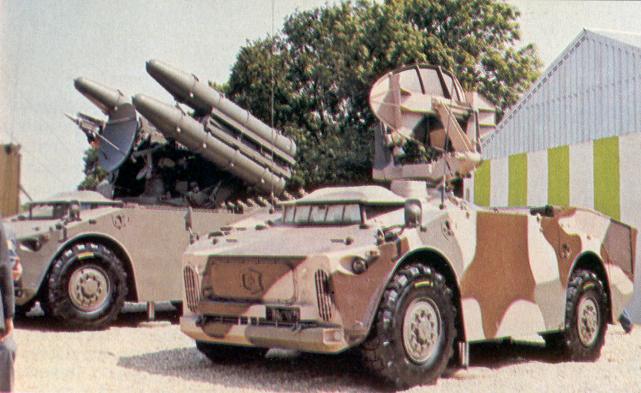

    [FONT=&quot]1- [/FONT][FONT=&quot]نظام[/FONT][FONT=&quot] Crotale [/FONT][FONT=&quot]الفرنسي[/FONT][FONT=&quot] :[/FONT]

    [​IMG]
    [FONT=&quot]هذا النظام صناعة مصرية / فرنسية مخصص لضرب الاهداف الجوية على الارتفاعات المنخفضة[/FONT][FONT=&quot].[/FONT][FONT=&quot]
    - [/FONT][FONT=&quot]نظام ذاتي الحركة بعدد 16 بطارية ( تتكون البطارية الواحدة من 9 منصات[/FONT][FONT=&quot]اطلاق بعدد 4 صواريخ + صاروخين لاعادة التحميل) مرافقة للقوات البرية[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]المدى الافقي المؤثر يصل الى 11 كلم[/FONT][FONT=&quot].[/FONT]​

    [FONT=&quot]- [/FONT][FONT=&quot]يعمل الصاروخ على ارتفاع المؤثر 6 كلم[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]سرعة الصاروخ تصل الى 1200 م/ثانية او 4320 كلم/ساعة[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]انظمة توجيه بالرادار شبه النشط[/FONT][FONT=&quot] (Semi-sctive radar Guidance) + [/FONT][FONT=&quot]مجسات[/FONT][FONT=&quot]استشعار كهروبصرية[/FONT][FONT=&quot] (Electro-optical Sensor) + [/FONT][FONT=&quot]نظام بحث وتتبع بالاشعة تحت[/FONT][FONT=&quot]الحمراء[/FONT][FONT=&quot] (IRST Infrared Track & Scan).[/FONT]


    [FONT=&quot]2- [/FONT][FONT=&quot]نظام[/FONT][FONT=&quot] Chaparral [/FONT][FONT=&quot]الامريكي[/FONT][FONT=&quot] :[/FONT]

    [​IMG]

    [FONT=&quot]نظام امريكي مخصص للدفاع الجوي قصير المدى ذاتي الحركة مرافق للقوات البرية[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]حصلت مصر على 86 منصة ذاتية الحركة من هذا النظام وتم تحديثه بأنظمة[/FONT][FONT=&quot]قواعد بيانات واجهزة دعم جديدة بالاضافة لنظام تتبع آلي للاهداف لتحسين[/FONT][FONT=&quot]الاداء الليلي او في الاحوال الجوية السيئة ونظام قياس مسافات بالليزر يصل[/FONT][FONT=&quot]مداه الى 6كلم ونظام تمييز بين الاهداف الخداعية والحقيقية[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]المدى الافقي المؤثر 500 متر – 9 كلم (8 كلم ضد المروحيات[/FONT][FONT=&quot]).[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]يعمل الصاروخ على ارتفاع 25 متر – 4 كلم[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]نظام توجيه بالاشعة تحت الحمراء لتتبع الانبعاث الحراري من مؤخرة الطائرة[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]سرعة الصاروخ تصل الى 1600 كلم/ساعة[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]بدأت مصر في تحديث هذا النظام بتحويله الى منصة اطلاق صواريخ مضادة[/FONT][FONT=&quot]للطائرات والدبابات بتغيير نوعية الصواريخ المحمولة عليه بصواريخ اكثر[/FONT][FONT=&quot]تطورا مضادة للطائرات منخفضة الارتفاع (مروحيات/طائرات بدون طيار/مقاتلات[/FONT][FONT=&quot]قاذفة) بالاضافة لتحميل انظمة صواريخ موجهة مضادة للدبابات[/FONT][FONT=&quot].[/FONT]


    [FONT=&quot]3- [/FONT][FONT=&quot]نظام[/FONT][FONT=&quot] Avenger [/FONT][FONT=&quot]الامريكي[/FONT][FONT=&quot] :[/FONT]

    [​IMG]

    [FONT=&quot]وهو نظام دفاع جوي محمول على سيارات[/FONT][FONT=&quot] HMMWV [/FONT][FONT=&quot]الامريكية المتعددة المهام مخصص لصيد الاهداف الجوية منخفضة الارتفاع[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]حصلت مصر على 50 منصة اطلاق من هذا النوع وتم تجميعهم في مصر[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]تحتوي المنصة على 8 صواريخ ارض/ جو من نوع[/FONT][FONT=&quot] Stinger [/FONT][FONT=&quot]موجهة بالاشعة تحت[/FONT][FONT=&quot]الحمراء يبلغ مداها حوالي 4.8 كلم بالاضافة لمدفع آلي عيار 12.7ملم لزيادة[/FONT][FONT=&quot]الكثافة النيرانية مزود بنظام الكتروني للتحكم عن بعد من كابينة القيادة او[/FONT][FONT=&quot]يدويا أيضا وتبلغ كثافته النيرانية حوالي 950 – 1200 طلقة / دقيقة[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]النظام مزود بمستشعرات وانظمة كشف بصرية وليزرية لقياس المدى ونظام تهديف[/FONT][FONT=&quot]وكشف بالاشعة تحت الحمراء[/FONT][FONT=&quot] (FLIR Forward Looking Infrared Receiver).[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]يمتلك هذا النظام ميزة اطلاق الصواريخ اثناء الحركة ويعتبر عدو الهيليوكوبترات الاول[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]النظام يصاحبه الرادار الامريكي ثلاثي الابعاد[/FONT][FONT=&quot] AN/MPQ-64 [/FONT][FONT=&quot]والمتخصص في[/FONT][FONT=&quot]كشف الاهداف الجوية على الارتفاعات المنخفضة والمدايات المتوسطة بما فيها[/FONT][FONT=&quot]الطائرات بدون طيار ويبلغ مداه الكاشف 40 كلم ويحتوي على تدابير الكترونية[/FONT][FONT=&quot]مضادة للتشويش[/FONT][FONT=&quot] (ECCM Electronic Counter-counter Measures) [/FONT][FONT=&quot]ونظام حماية[/FONT][FONT=&quot]مضاد للصواريخ المضادة للرادار[/FONT][FONT=&quot] (ARM Anti-Radiation Missile) [/FONT][FONT=&quot]بالاضافة[/FONT][FONT=&quot]لنظام التعرف على العدو والصديق[/FONT][FONT=&quot] (IFF).[/FONT]


    [FONT=&quot]4- [/FONT][FONT=&quot]نظام[/FONT][FONT=&quot] SAM-9/Gaskin [/FONT][FONT=&quot]الروسي[/FONT][FONT=&quot] :[/FONT]

    [​IMG]

    [FONT=&quot]نظام روسي للدفاع الجوي قصير المدى ذاتي الحركة محمول على مدرعات[/FONT][FONT=&quot] BRDM-2 [/FONT][FONT=&quot]البرمائية[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]تمتلك مصر 20 منصة اطلاق لهذا النوع مرافقة للقوات البرية[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]يمتلك هذا النظام مستشعرات سلبية الرصد تعمل على توجيه الصاروخ عن طريق[/FONT][FONT=&quot]الموجات الصادرة من رادارات الطائرات وليس العكس كما هو معروف في حالة رصد[/FONT][FONT=&quot]الطائرة عن طريق الاشعة الرادارية المنعكسة من على جسمها[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]يحتوي رأس الصاروخ على نظام اطباق حراري على المقاتلة من مقدمتها او مؤخرتها بالاشعة تحت الحمراء بالاضافة للتوجيه البصري[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]يبلغ المدى الافقي للصاروخ حولي 650 متر - 8 كلم[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]يعمل الصاروخ على ارتفاع 10 متر – 6.1كلم[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]تصل سرعة الصاروخ الى 2200كلم/ساعة[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]يتم توجيه الصاروخ بالاشعة تحت الحمراء[/FONT][FONT=&quot].[/FONT]


    [FONT=&quot]5- [/FONT][FONT=&quot]نظام عين الصقر[/FONT][FONT=&quot] SAM-7/Grail Ain Al-Saqr :[/FONT]

    [​IMG]



    [​IMG]

    [FONT=&quot]وهو نظام روسي قصير المدى محمول على الكتف مضاد للاهداف الجوية[/FONT][FONT=&quot]المنخفضة/شديدة الانخفاض وحصلت عليه مصر قبل حرب اكتوبر واثبت كفاءة عالية[/FONT][FONT=&quot]في اصطياد الطيران الاسرائيلي في الارتفاعات المنتخفضة تحت مستوى الرادار[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]يتم الان تصنيعه في مصر (تم البدء في تصنيعه في الثمانينيات بالتعاون مع[/FONT][FONT=&quot]شركة بريتيش أيروسبيس البريطانية[/FONT][FONT=&quot] British Aerospace) [/FONT][FONT=&quot]تحت اسم عين الصقر[/FONT][FONT=&quot]واثبت كفاءة عالية ومتفوقة على نسخته الروسية باعتراف الروس انفسهم[/FONT][FONT=&quot]والمفاجأة ان مصر مدت المجاهدين الافغان بهذا النظام (بوساطة امريكية[/FONT][FONT=&quot]) [/FONT][FONT=&quot]اثناء حربهم ضد السوفييت وسجل نجاحات مذهلة في اسقاط المروحيات الروسية[/FONT][FONT=&quot]والمقاتلات في الارتفاعات المنخفضة ولكن تم تكذيب الامر في الاوساط الرسمية[/FONT][FONT=&quot]بالطبع[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]تم تزويد النظام باجهزة[/FONT][FONT=&quot] IFF [/FONT][FONT=&quot]لتعريف العدو والصديق وانظمة رؤية ليلية[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]يبلغ مدى الصاروخ 500 متر - 5.5كلم[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]يعمل الصاروخ على ارتفاع 18 متر – 4.5كلم[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]تبلغ سرعة الصاروخ 580 متر/ثانية[/FONT][FONT=&quot].[/FONT]

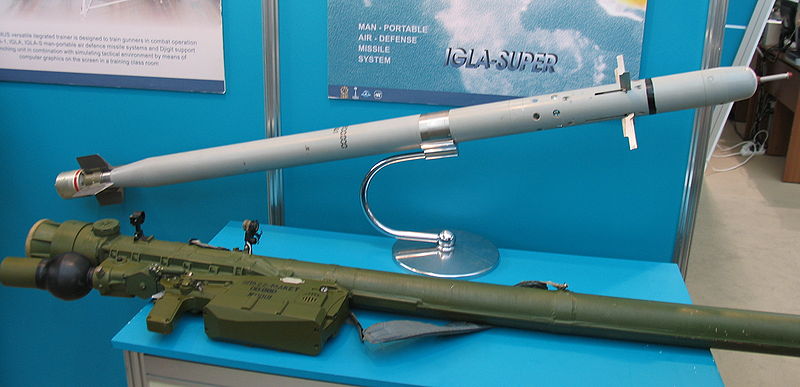

    [FONT=&quot]6- [/FONT][FONT=&quot]نظام[/FONT][FONT=&quot] SAM-18/Igla [/FONT][FONT=&quot]الروسي[/FONT][FONT=&quot] :[/FONT]
    [​IMG]


    [FONT=&quot]وهو نسخة مشابهة ل[/FONT][FONT=&quot]SAM-7 [/FONT][FONT=&quot]او عين الصقر روسي الصنع محمول على الكتف[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]يبلغ مداه 5.2كلم[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]يعمل الصاروخ على ارتفاع يصل الى 10 متر – 3.5كلم[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]الصاروخ موجه بالاشعة تحت الحمراء[/FONT][FONT=&quot].[/FONT]

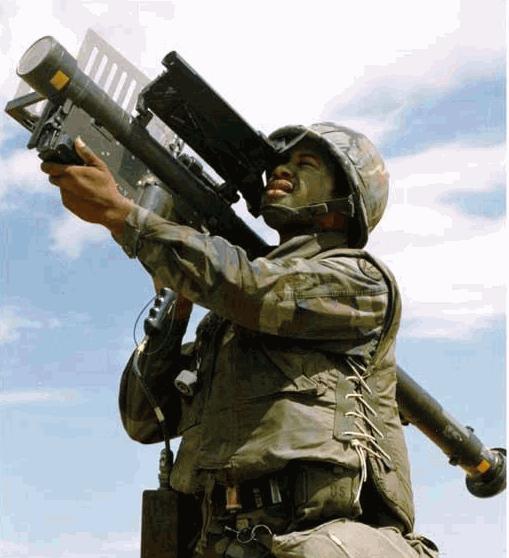

    [FONT=&quot]7- [/FONT][FONT=&quot]نظام[/FONT][FONT=&quot] Stinger [/FONT][FONT=&quot]الامريكي[/FONT][FONT=&quot] :[/FONT]

    [​IMG]

    [FONT=&quot]نظام امريكي محمول على الكتف مماثل لل[/FONT][FONT=&quot]SAM-18/7 [/FONT][FONT=&quot]الروسي ونال شهرة واسعة جدا[/FONT][FONT=&quot]عنما استخدمه المجاهدون الافغان ضد الطائرات السوفييتية على الارتفاعات[/FONT][FONT=&quot]المنخفضة وحقق نتائج رائعة[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]يبلغ مدى الصاروخ 4.8 كلم وهو موجه بالاشعة تحت الحمراء[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]يعمل الصاروخ على ارتفاع يبلغ 3كلم[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]تبلغ سرعة الصاروخ 2700 كلم/ساعة[/FONT][FONT=&quot].[/FONT]

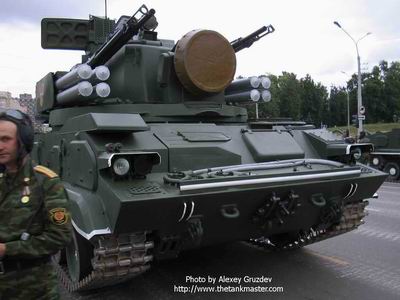

    [FONT=&quot]8- [/FONT][FONT=&quot]نظام[/FONT][FONT=&quot] SAM-19/Tanguska-M1 [/FONT][FONT=&quot]الروسي[/FONT][FONT=&quot] :[/FONT]


    [​IMG]
    [FONT=&quot]وهو نظام صاروخي/مدفعي مخصص لضرب الاهداف الجوية المنخفضة وشديدة الانخفاض[/FONT][FONT=&quot]ويمتاز بكثافة نيرانية شديدة جدا ومقدرة عالية جدا لاسقاط الصواريخ[/FONT][FONT=&quot]الجوالة[/FONT][FONT=&quot] (Cruise) [/FONT][FONT=&quot]ويطلق عليه اسم السفاح[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]حصلت عليه مصر بأعداد غير معروفة[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]يحتوي النظام على رادار يرصد الاهداف من مسافة 18 كلم[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]يحتوي على 8 قاذفات صواريخ مضادة للطائرات موجهة بالموجات الراديوية[/FONT][FONT=&quot]يبلغ مداها 2.5 كلم – 10 كلم وتعمل على ارتفاع 15 متر – 3.5كلم[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]مدفعين عيار 30 ملم يبلغ مداهما 200 متر – 4كلم افقيا و3كلم رأسيا وتصل كثافتهما النيرانية الى 5000 طلقة/دقيقة[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]تصل سرعة رد فعل هذا النظام الى اقل من 10 ثواني[/FONT][FONT=&quot].[/FONT]


    [FONT=&quot]9- [/FONT][FONT=&quot]نظام[/FONT][FONT=&quot] SAM-15/Tor-M1/M2 [/FONT][FONT=&quot]الروسي[/FONT][FONT=&quot] :[/FONT]
    [​IMG]

    [FONT=&quot]وهو نظام دفاع جوي محمول على مركبة مجنزرة متخصص في الدفاع الجوي قصير[/FONT][FONT=&quot]المدى مضاد للمقاتلات و المروحيات والصواريخ الجوالة والقنابل الموجهة[/FONT][FONT=&quot]بالليزر والقنابل الانزلاقية والطائرات بدون طيار وتبلغ نسبة اصابته 95[/FONT][FONT=&quot]% [/FONT][FONT=&quot]وهو يعتبر افضل الدفاعات الجوية قصيرة المدى المضادة للصواريخ والقنابل[/FONT][FONT=&quot]الموجهة[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]حصلت مصر على 16 منصة اطلاق لهذا النظام وغير معروف اعداد منصات[/FONT][FONT=&quot] Tor-M2.[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]يبلغ المدى الراداري للنظام 25 كلم ويستطيع رصد والتعرف على 48 هدف جوي[/FONT][FONT=&quot]في وقت واحد ويستطيع تتبع 10 اهداف معا والاطلاق على هدفين في نفس الوقت[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]تتكون كل بطارية من 4 مركبات حاملة لمنصات اطلاق الصواريخ بعدد 8 صواريخ[/FONT][FONT=&quot]لكل مركبة ويصاحبها مركبة مزودة بنظام رصد وسيطرة وتحكم نيراني[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]الصواريخ موجهة بموجات الرادار ويبلغ مداها 1كلم – 12كلم وتصل لارتفاع 6كلم[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]تبلغ سرعة الصواريخ 3000كلم/ساعة[/FONT][FONT=&quot].[/FONT]

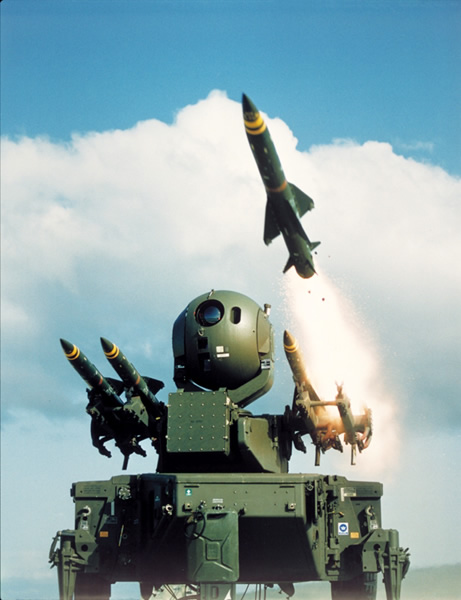

    [FONT=&quot]10- [/FONT][FONT=&quot]نظام[/FONT][FONT=&quot] Rapier [/FONT][FONT=&quot]البريطاني[/FONT][FONT=&quot] :[/FONT]
    [​IMG]


    [FONT=&quot]وهو نظام دفاع جوي مركزي قصير المدى حصلت عليه مصر من بريطانيا في الثمانينيات بأعداد غير معروفة[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]يتميز النظام باحتوائه على رادار نابض ثلاثي الابعاد من شركة[/FONT][FONT=&quot] (BEA British Aerospace) [/FONT][FONT=&quot]البريطانية يعمل بنظام دوبلر في النطاق[/FONT][FONT=&quot] J-Band [/FONT][FONT=&quot]يبلغ[/FONT][FONT=&quot]مداه الراصد 15 كلم ويمكن ان يصل الى 32 كلم كخيار اضافي ويصل ارتفاعه الى 5[/FONT][FONT=&quot]كلم ويستطيع رصد 75 تهديد جوي في الثانية الواحدة ويحتوي على نظام التعرف[/FONT][FONT=&quot]على العدو والصديق[/FONT][FONT=&quot] IFF.[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]يمتلك النظام ميزة اغلاق اشارات الرادار في حالة رصد الصواريخ المضادة للرادار[/FONT][FONT=&quot] (ARM Anti-radiation Missile).[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]يحتوي النظام ايضا على الرادار المتطور[/FONT][FONT=&quot] (Blind Fire Radar) [/FONT][FONT=&quot]وهو رادار[/FONT][FONT=&quot]تتبع واطلاق اوتوماتيكي يمكنه التعامل مع الاهداف في كل الاحوال الجوي[/FONT][FONT=&quot]لمسافة 15 كلم ويستطيع تفادي انظمة التشويش الراداري والاعاقة الالكترونية[/FONT][FONT=&quot]بالاضافة لوصلة اوامر تتيح امكانية الاطلاق النيراني المزدوج[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]نظام[/FONT][FONT=&quot]تتبع حراري سلبي للاهداف يعمل بواسطة مجسات كهروبصرية مسؤولة عن الكشف[/FONT][FONT=&quot]والاشتباك مع الاهداف الجوية في حالة اغلاق الرادار لوجود تشويش او اعاقة[/FONT][FONT=&quot]سلبية الكترونية فيما يعرف باسم العمل اثناء الصمت الراداري[/FONT][FONT=&quot] (Silent-Radar Operations).[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]يبلغ مدى الصواريخ 6.8 كلم ويبلغ اقصى ارتفاع 3 كلم[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]- [/FONT][FONT=&quot]معلومات ان النظام مطور بنفس معيار الامون بصواريخ[/FONT][FONT=&quot] AIM-7/Sparrow [/FONT][FONT=&quot]بمدى 35 كلم وارتفاع 4 كلم وبالتالي تكون شركة[/FONT][FONT=&quot] Raytheon [/FONT][FONT=&quot]الامريكية هي المسؤولة عن هذا التطوير كما حدث مع الامون[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot] ___________________________________________[/FONT]​






  3. الدرع المصري

    • عضو مميز عضو مميز
    إنضم إلينا في:
    ‏10 يوليو 2010
    المشاركات:
    1,465
    الإعجابات المتلقاة:
    430
    نقاط الجائزة:
    169
    Offline
    رد: الدفاع الجوى المصرى 2012

    [FONT=&quot]ثانيا * انظمة الدفاع الجوى متوسطة المدى[/FONT][FONT=&quot] :-
    [/FONT]

    [FONT=&quot]1 - نظام [/FONT][FONT=&quot]Hawk[/FONT][FONT=&quot] الامريكي :[/FONT]
    [​IMG]
    [FONT=&quot]نظام امريكي مركزي (مجرور) متخصص للدفاع الجوي متوسط المدى.
    - امتلكت مصر 18 بطارية من هذا النظام (البطارية الواحدة تحتوي على 6 منصات
    اطلاق صواريخ بعدد 3 صواريخ لكل منصة) تم تطويرهم الى الجيل الثالث ([/FONT][FONT=&quot]Phase III[/FONT][FONT=&quot]).
    - يحتوي هذا النظام على رادار نابض متخصص في رصد الاهداف الجوية ورادار اخر
    يعمل بنظام دوبلر متخصص في كشف الاهداف الجوية المنخفضة ورادار ثالث
    بنظام دوبلر متخصص لتتبع الاهداف والتصويب وتوجيه[/FONT]



    [FONT=&quot]الصواريخ.
    - يحتوي الرادار الراصد على نظام [/FONT][FONT=&quot]LASHE Low-Altitude Simultaneous Hawk[/FONT][FONT=&quot]Engagement[/FONT][FONT=&quot])) وهو نظام متخصص في التصدي لهدفين مهاجمين من اتجاهين معاكسين على ارتفاع منخفض في وقت واحد.
    - يبلغ مدى الصواريخ 45 كلم – 50 كلم.
    - يبلغ اقصى ارتفاع للصواريخ حوالي 14 كلم.
    - تبلغ سرعة الصواريخ 2900 كلم/ساعة.


    2- نظام [/FONT][FONT=&quot]SAM-2/Volga Tayir El-Sabah[/FONT][FONT=&quot] :[/FONT]
    [​IMG]
    [FONT=&quot]
    هذه النظام هو في الاصل روسي الصنع تحت اسم [/FONT][FONT=&quot]SAM-2[/FONT][FONT=&quot]
    حصلت عليه مصر قبل حرب اكتوبر وكان يمثل العامود الفقري للدفاع الجوي
    المصري وهو صاحب النصيب الاكبر في اسقاط الطيران الاسرائيلي على خط القناة.[/FONT][FONT=&quot]
    - قام المهندسون المصريون وباستخدام الهندسة العكسية بتطوير هذا النظام الى النسخة [/FONT][FONT=&quot]SAM-2[/FONT][FONT=&quot]Volga[/FONT][FONT=&quot]
    بزيادة القوة التدميرية في رأس الصاروخ وزيادة سرعته ومداه عن طريق تغيير
    المحرك بآخر أقوى وبدأت مصر في انتاجه محليا تحت اسم طير الصباح.
    - هذا النظام مزود برادار [/FONT][FONT=&quot]FAN SONG[/FONT][FONT=&quot]
    للرصد والتتبع والاطلاق والتحكم النيراني ويستطيع رصد الاهداف الجوية من
    مسافة تبلغ 75كلم – 150كلم (مصر تملك النسخة الاحدث منه) حسب الظروف
    الجوية بالاضافة لامكانه تتبع 6 اهداف في وقت واحد وتم تطويره بهوائيات
    استشعار وانظمة مقاومة للتشويش الالكتروني للطيران المعادي ([/FONT][FONT=&quot]ECCM Electronic Counter-Countermeasures[/FONT][FONT=&quot]).
    - النظام ملحق به ايضا رادار اخر [/FONT][FONT=&quot]SPOON REST[/FONT][FONT=&quot] للانذار المبكر والتتبع يبلغ مداه الكاشف حوالي 275 كلم.
    - تبلغ سرعة الصواريخ 5500 كلم/ساعة ويبلغ مداها 7 - 50 كلم و معلومات عن
    استنساخ محلى له بمدى يصل الى 125 كلم بدقه عاليه واقصى ارتفاع لها يصل
    الى 250متر – 30 كلم.
    - تمتلك مصر 40 بطارية من هذا النوع (كل بطارية تحتوي على 6 وحدات اطلاق بعدد صاروخ لكل وحدة) وهو نظام مركزي ثابت.
    [/FONT][​IMG]
    [FONT=&quot]
    3- نظام [/FONT][FONT=&quot]SAM-3/GOA[/FONT][FONT=&quot] الروسي :[/FONT]

    [​IMG]
    [FONT=&quot]
    حصلت مصر على هذا النظام في حرب اكتوبر وكان جزء من العامود الفقري في الدفاع الجوي المصري آنذاك.[/FONT][FONT=&quot]
    - قامت مصر بتحديث هذا النظام الى النسخة [/FONT][FONT=&quot]Pechora-2M[/FONT][FONT=&quot].
    - النسخة المركزية من هذا النظام يرافقها رادار [/FONT][FONT=&quot]P-15/M1-Flat Face[/FONT][FONT=&quot] للرصد والمسح الجوي يبلغ مداه 150 كلم ورادار [/FONT][FONT=&quot]P-15/M2-Squat Eye[/FONT][FONT=&quot] ويبلغ مداه الراصد 128كلم ورادار [/FONT][FONT=&quot]Low Blow[/FONT][FONT=&quot]
    المتخصص في التحكم النيراني وتوجيه الصواريخ في مسافة 29كلم – 40كلم
    وايضا يبلغ مداه الراصد 40كلم – 85 كلم بالاضافة لاحتوائه على كاميرات
    تيليفيزيونية للتوجيه البشري للصواريخ لمسافة 25 كلم في حالة التشويش
    الالكتروني المعادي ويستطيع هذا الرادار ان يتتبع 6 اهداف في وقت واحد.
    - تم تبديل الانظمة القديمة بأخرى رقمية حديثة ([/FONT][FONT=&quot]Digital[/FONT][FONT=&quot]) وايضا تم استبدال الكابلات القديمة بأخرى من الالياف الضوئية ([/FONT][FONT=&quot]Fiber[/FONT][FONT=&quot]Optics[/FONT][FONT=&quot]).
    - تم اضافة نظام تعقب باشعة الليزر والاشعة تحت الحمراء في حالة عدم تشغيل
    الرادار لتجنب الرصد من قبل العدو او في حالة وجود تشويش الكتروني معادي
    على الرادارات ويسمى هذ النظام بالتعقب الصامت ([/FONT][FONT=&quot]Radio[/FONT][FONT=&quot]Silent Tracking[/FONT][FONT=&quot])
    ويبلغ مداه الراصد 60 كلم نهارا و30 كلم ليلا هذا بجانب وجود كاميرا تعمل
    بالاشعة فوق البنفسجية للتعقب والاشتباك مع الاهداف بصريا.
    - تم تغيير الرؤوس الحربية للصواريخ بأخرى مزودة ببواحث ولواقط حرارية بالاشعة تحت الحمراء وكاميرات توجيه تيليفيزيوني.
    - تم تغيير محركات الصواريخ بأخرى ذات قوة دفع اقوى وسرعة أكبر.
    - يبلغ مدى الصواريخ حوالي 3.5كلم - 35 كلم.
    - يبلغ اقصى ارتفاع للصواريخ حوالي 100متر – 18كلم.
    - تمتلك مصر حوالي 43 بطارية من هذه الصواريخ (والمقصود هنا النسخة
    المركزية وتحتوي كل بطارية على منصتي اطلاق بعدد 4 صواريخ لكل منصة).


    4- نظام [/FONT][FONT=&quot]SAM-3/Pechora-2M[/FONT][FONT=&quot] :[/FONT]

    [​IMG]
    [FONT=&quot]
    وهو النسخة الحديثة المحمولة على المركبات من نظام [/FONT][FONT=&quot]SAM-3[/FONT][FONT=&quot] ويعمل كمرافق للقوات البرية.[/FONT][FONT=&quot]
    - النظام مزود بأنظمة كهروضوئية ([/FONT][FONT=&quot]Optronics[/FONT][FONT=&quot]) للرصد والتتبع والتعرف على الاهداف في مختلف الظروف الجوية.
    - نظام حرب الكترونية [/FONT][FONT=&quot]KRTZ-125/2M[/FONT][FONT=&quot]
    للتشويش النشط مضاد للصواريخ الموجهة المعادية للرادار ونجح هذا النظام
    في تجربة سابقة في ابعاد صاروخ مضاد للرادار لمسافة 400 متر عن هدفه.
    - النسخة المتحركة تحتوي نظام كهروبصري للتحكم عن بعد للتهديف والتتبع في
    حالة عدم تشغيل الرادار لتجنب الرصد او في حالة الشتويش المعادي.
    - النظام يرافقه الرادار [/FONT][FONT=&quot]Low Blow[/FONT][FONT=&quot] السابق ذكره.
    - الصواريخ الخاصة بالنسخة المتحركة تحتوي على نفس التجهيزات الخاصة بالنسخة المركزية من محركات ورؤوس حربية وانظمة توجيه وتتبع.
    - اشترت مصر 70 بطارية من هذا النوع ويتم استلامهم على دفعات بدأت منذ 2009 وتنتهي في 2012.
    - تحتوي كل بطارية على 4 قاذفات صواريخ بواقع صاروخين على كل مركبة حاملة
    لقاذف الصواريخ وهذا يعني ان مصر تمتلك 280 مركبة قاذفة لصواريخ [/FONT][FONT=&quot]Pechora-2M[/FONT][FONT=&quot] وهذا عدد كبير جدا.

    *ملاحظات: انظمة [/FONT][FONT=&quot]Pechora-2M[/FONT][FONT=&quot]
    تستطيع العمل في بيئة كاملة من التشويش بدون اي تأثر بها لاحتوائها على
    انظمة الرصد والتصويب والاطلاق الليزرية والحرارية والبصرية البديلة
    للرادار.[/FONT]
    [FONT=&quot]
    *انظمة [/FONT][FONT=&quot]Pechora-2M[/FONT][FONT=&quot] تستطيع التصدي للصواريخ المضادة للرادار والراكبة للاشعاع بالاضافة للصواريخ الجوالة ([/FONT][FONT=&quot]Cruise Missile[/FONT][FONT=&quot]) والاهداف الطائرة ذات البصمة الشبحية ([/FONT][FONT=&quot]Stealth[/FONT][FONT=&quot]).[/FONT][FONT=&quot]
    *النسخة القديمة من [/FONT][FONT=&quot]SAM-3[/FONT][FONT=&quot]
    شاركت في حرب فيتنام واسقطت 4 آلاف طائرة امريكية من مختلف الانواع وبدون
    اية مبالغة وايضا اثناء قصف حلف الناتو لصربيا عام 1999 نجح صاروخ من هذا
    النظام في اسقاط طائرة [/FONT][FONT=&quot]F-117[/FONT][FONT=&quot] الشبحية الامريكية وكانت فضيحة في هذا الوقت.
    *بعض الدول تقوم بتطوير البتشورا بأنظمة حديثة بدلا من شراء ال[/FONT][FONT=&quot]S-300[/FONT][FONT=&quot] في حال عدم مقدرتها المادية على ذلك :
    [/FONT][FONT=&quot]Some countries, which cannot afford to replace the S-125 with the more[/FONT][FONT=&quot]advanced S-300PMU SAM system, opt to upgrade it in line with modern[/FONT][FONT=&quot]standards and objectives because of substantially lower costs[/FONT][FONT=&quot]
    * صواريخ البتشورا المصرية لا تشبه اية صواريخ دفاع جوي قصيرة او متوسطة المدى اخرى معروفة
    [/FONT][FONT=&quot]A military parade was held in Cairo to mark Independence Day on July[/FONT][FONT=&quot] 29. [/FONT][FONT=&quot]Three-axle trucks, each carrying two missiles inside sloping bodies[/FONT][FONT=&quot], [/FONT][FONT=&quot]rolled by the VIP grandstands[/FONT][FONT=&quot].
    [/FONT][FONT=&quot]These missiles did not look like any[/FONT][FONT=&quot]other known shorter- or intermediate-range missiles. Their pointed[/FONT][FONT=&quot]warheads and four rows of fins on each stage closely resembled the[/FONT][FONT=&quot]well-known S-125 Pechora (NATO reporting name, SA-3 Goa) surface-to-air[/FONT][FONT=&quot]missile (SAM) system[/FONT][FONT=&quot]
    مصدر :
    [FONT=&quot]http://www.spacewar.com/reports/Unique_Surface_To_Air_Missile_Baffles_Foreign_Mili tary_Diplomats_In_Egypt_999.html[/FONT][/FONT][FONT=&quot]
    وهذا يثير تساؤلا آخر : هل قامت مصر بادخال تطويرات معينة على البتشورا لتصبح موازية لقدرات ال[/FONT][FONT=&quot]S-300[/FONT][FONT=&quot] ؟


    5- نظام [/FONT][FONT=&quot]SL-AMRAAM[/FONT][FONT=&quot] الامريكي :[/FONT]
    [​IMG]
    [FONT=&quot]
    وهو النسخة ارض/جو من صاروخ جو/جو [/FONT][FONT=&quot]AMRAAM[/FONT][FONT=&quot] الامريكي ([/FONT][FONT=&quot]SL-AMRAAM Surface-Launched Advanced Medium Range Air-to-Air Missile[/FONT][FONT=&quot])[/FONT][FONT=&quot]
    وهي نسخة مخصصة للدفاع الجوي متوسط المدى مرافقة للقوات الجوية محمولة على سيارات [/FONT][FONT=&quot]HMMWV[/FONT][FONT=&quot] متعددة المهام.
    - حصلت عليه مصر بالتزامن مع دخوله الخدمة مع وحدات المارينز (مشاة
    البحرية) الامريكية بعدد 9 بطاريات (تحتوي كل بطارية على اربع مركبات [/FONT][FONT=&quot]HMMWV[/FONT][FONT=&quot] وكل مركبة مزودة بقاذف ل4 صواريخ)
    - النظام يرافقه رادار للكشف والرصد الجوي يبلغ مداه الراصد 75 كلم
    بالاضافة لمركز للادارة والتحكم النيراني والتقييم العملياتي لنتائج
    الاشتباك مع الاهداف محمول على سيارات [/FONT][FONT=&quot]AM-General 4x4[/FONT][FONT=&quot] الامريكية.
    - يصل مدى الصواريخ الى 33كلم.


    6- نظام [/FONT][FONT=&quot]SAM-6/Kvadrat[/FONT][FONT=&quot] الروسي :[/FONT]

    [​IMG]
    [FONT=&quot] كان [/FONT][FONT=&quot]SAM-6[/FONT][FONT=&quot]
    من ضمن منظومة الدفاع الجوي المصرية في حرب اكتوبر ويتميز بقدرته المرعبة
    على المناورة ضد اي اهداف جوية مهما بلغت سرعتها او قدرتها على المناورة
    والافلات.[/FONT][FONT=&quot]
    هذا النظام متحرك محمول على مركبات مجنزرة مرافقة للقوات البرية.
    - تمتلك مصر 10 بطاريات من هذا النظام (تحتوي كل بطارية على 6 مركبات حاملة لقاذفات الصواريخ بعدد 3 صواريخ لكل مركبة).
    - تم تطوير النظام بالكامل ورفعه الى الفئة [/FONT][FONT=&quot]BUK-M2[/FONT][FONT=&quot] كلاتي :
    1- تم تطوير المركبات المجنزرة الحاملة لقواذف الصواريخ بأنظمة رقمية بدلا من الانظمة التناظرية القديمة ([/FONT][FONT=&quot]Analog[/FONT][FONT=&quot]) واضافة شاشات بيانات [/FONT][FONT=&quot]LCD[/FONT][FONT=&quot] بدلا من شاشات الكاثود القديمة.
    2- تم تغيير الصواريخ القديمة بأخرى حديثة مجهزة لضرب جميع انواع التهديدات
    الجوية من طائرات مقاتلة وهيليوكوبتر وطائرات بدون طيار بجانب الطائرات
    شديدة الانخفاض تحت مستوى الرادار وصواريخ جوالة وقنابل موجهة بالليزر
    وصواريخ مضادة للرادار والصواريخ الباليستية بالاضافة لامكانية ضرب الاهداف
    البرية والاهداف البحرية فوق سطح البحر.
    3- الصواريخ مجهزة للعمل في بيئة كاملة من التشويش الالكتروني المعادي.
    4- وصل المدى الهجومي للصواريخ الى 50 كلم بعد ان كان 24 كلم.
    5- تستطيع الصواريخ ان تعمل على ارتفاع 25متر – 25كلم بعد ان كان 800 متر - 11كلم.
    6- تستطيع الصواريخ ان تتعامل مع الاهداف البرية والبحرية فوق سطح البحر في
    مدى يصل الى 25 كلم في حين ان الصواريخ القديمة لم تكن لديها هذه القدرة.
    - تبلغ سرعة الصواريخ 3600كلم/ساعة بعد ان كانت 3400كلم/ساعة.
    7- نظام راداري يصل مداه الراصد الى 160كلم.
    8- نظام ادارة نيرانية وتحكم وسيطرة مزود بهوائيات استشعار تستطيع التعامل
    مع 6 - 10 اهداف جوية في نفس الوقت وقديما كان يمكن التعامل مع هدف او
    هدفين فقط.
    9- انظمة رصد وكشف جوي الكترونية وكهرووبصرية بالاضافة لانظمة تتبع اهداف
    تيليفزيونية ونظام تحديد مدى ليزري بجانب نظام تمييز العدو والصديق ([/FONT][FONT=&quot]IFF[/FONT][FONT=&quot]).
    10- يمكن للنظام ان يطلق 3 صواريخ على التوالي ضد هدف واحد.
    11- رؤوس الصواريخ تحتوي على شحنة تفجيرية مفتتة شديدة التدمير بالاضافة
    للواقط رادارية وكاميرات تيليفزيونية لتتبع الهدف والاطباق عليه.
    12- الصواريخ مجهزة بامكانية رصد الهدف والاطباق عليه بعد الاطلاق لتجنب التشويش الالكتروني على رادار النظام.
    - بهذه الامكانيات مضافا اليها قدرة المناورة المرعبة للصاروخ لا يمكن لأي
    هدف جوي ان يفلت من الاصابة الا في حالة قيام الطيار بمناورات جنونية تفوق
    قدرة المقاتلة ومن الممكن ان تؤدي لانهيار هيكلها او تعرض االطيار
    للغيبوبة او وفاته نتيجة لتوقف قلبه او الهبوط الحاد في الدورة الدموية.

    *ملحوظة: المقاتلات لها قدرة معينة على المناورة لا تتعدى 10 مرات (10[/FONT][FONT=&quot]G[/FONT][FONT=&quot]) ضعف الجاذبية الارضية ([/FONT][FONT=&quot]G-Force[/FONT][FONT=&quot]) كحد اقصى والا يتعرض الهيكل للتفكك واما الصواريخ فيمكن ان تصل الى 40 مرة (40[/FONT][FONT=&quot]G[/FONT][FONT=&quot])
    ضعف الجاذبية ولذلك لا يمكن ابدا الافلات من الصاروخ الا في حالة رصده من
    مدى بعيد واتخاذ الاجراءات اللازمة من تشغيل الحارق اللاحق ([/FONT]
    [FONT=&quot]After Burner[/FONT][FONT=&quot])
    والابتعاد عن المكان بأقصى سرعة (فقط في حالة رصد الصاروخ من مدى بعيد)
    او استخدام انظمة التشويش الالكترونية او اطلاق الاهداف الخداعية والشعلات
    الحرارية بالاضافة للمناورات المعقدة لمحاولة تفادي الصاروخ وهذه
    المناورات لا تنجح مع الصواريخ المزودة بأنظمة توجيه وتتبع كهروبصرية
    وتيليفيزيونية او التي لديها انظمة مقاومة للتشويش الالكتروني والتفريق
    بين الاهداف الخداعية والحقيقية.[/FONT]
    [FONT=&quot]


    7- نظام [/FONT][FONT=&quot]SAM-17/Buk-M2[/FONT][FONT=&quot] الروسي :[/FONT]

    [​IMG]
    [FONT=&quot]
    وهو النظام الاحدث المبني على اساس ال[/FONT][FONT=&quot]SAM-6[/FONT][FONT=&quot] والمجهز بكل ماسبق ذكره فيما عدا ان المركبات الحاملة لقواذف الصواريخ مجهزة بأربعة صواريخ بدلا من 3.[/FONT][FONT=&quot]
    - حصلت مصر على 12 بطارية من هذا النظام بعدد 48 منصة اطلاق صواريخ ليصبح العدد الكلي 22 بطارية صواريخ [/FONT][FONT=&quot]BUK-M2[/FONT][FONT=&quot] متضمنة لل[/FONT][FONT=&quot]SAM-6[/FONT][FONT=&quot] المطور لنفس المعيار كما ذكرت سابقا.


    8- نظام آمون [/FONT][FONT=&quot]Sky Guard Amoun[/FONT][FONT=&quot] :[/FONT]
    [​IMG]

    [FONT=&quot]
    هذا النظام هو ايطالي الاصل يتكون من مزيج مشترك بين الصواريخ والمدفعية
    المضادة للطائرات وقد اثبت هذا النظام كفاءة قتالية ممتازة في حرب
    الفولكلاند بين بريطانيا والارجنتين ونجح في اسقاط مقاتلات بريطانية بواسطة
    مدافع اورليكون عيام 35ملم ([/FONT][FONT=&quot]Oerlikon[/FONT][FONT=&quot]) على الرغم من التفوق الجوي البريطاني.[/FONT][FONT=&quot]
    طلبت مصر 18 بطارية [/FONT][FONT=&quot]Sky Gurad[/FONT][FONT=&quot] من ايطاليا في عام 1982 وتم تسليمهم بالكامل في عام 1987 وكانت صواريخ هذا النظام يبلغ مداها 20 كلم ويبلغ اقصى ارتفاع لها 3.5كلم.
    ادخلت مصر 16 تعديلا خاص بها على هذه البطاريات من ضمنها هوائيات استشعار
    جديدة للرادار مضادة للشوشرة والاعاقة الالكترونية وتم البدء في تصنيع هذا
    النظام وتطويره في مصر تحت اسم آمون.
    - تتكون البطارية الواحدة من مدفعين[/FONT][FONT=&quot]Oerlikon[/FONT][FONT=&quot] عيار 35ملم ثنائي المواسير بجانب قاذفين للصواريخ بعدد 4 صواريخ لكل قاذف بالاضافة لرادار ادارة وتحكم نيراني.
    - في حرب تحرير الكويت اشترك نظام آمون في التصدي لصواريخ سكود [/FONT][FONT=&quot]Scud[/FONT][FONT=&quot] وصواريخ [/FONT][FONT=&quot]Silk Worm[/FONT][FONT=&quot]
    الجوالة العراقية وحقق نسبة اصابة اعلى من الباتريوت الامريكي على
    الارتفاعات المنخفضة وكانت مفاجاة مذهلة ادت لشراء الكويت لستة بطاريات من
    هذا النظام من مصر.
    - فيما بعد اصبح لدى مصر 40 بطارية من هذا النظام بعدد 80 منصة اطلاق صواريخ و80 مدفع [/FONT][FONT=&quot]Oerlikon[/FONT][FONT=&quot] ثنائي المواسير.
    - في عام 2004 بدأت مصر تطوير انظمة آمون بتعاون أمريكي كالاتي :
    1- ابدال صواريخ [/FONT][FONT=&quot]Aspide-2000[/FONT][FONT=&quot] الايطالية بصاروخ [/FONT][FONT=&quot]AIM-7/M Sparrow[/FONT][FONT=&quot] ذات الاداء المتطور والقادر على الاشتباك مع الاهداف منخفضة الارتفاع ذات القدرة على المناورة العالية والتشويش الالكتروني.
    2- زيادة مدى الصاروخ الى 35 كلم وزيادة الارتفاع الى 4 كلم بالاضافة لزيادة السرعة الى 4900كلم/ساعة.
    3- اضافة نظام تتبع رقمي جديد ([/FONT][FONT=&quot]Digital Tracking Receiver[/FONT][FONT=&quot]) بدلا من نظام الانالوج القديم لتتبع الاهداف في حالات وجود اهداف اخرى خداعية او وجود شوشرة واعاقة الكترونية.
    4- اضافة بود الكتروني جديد للتصدي للصواريخ الجوالة المتطورة ([/FONT][FONT=&quot]Advanced Cruise Missile[/FONT][FONT=&quot]).
    وفي عام 2007 بعد الانتهاء من التطوير وتحت اشراف مسؤولين عسكريين مصريين ووفد من المهندسين التابعين لشركة رايثيون الامريكية ([/FONT][FONT=&quot]Raytheon[/FONT][FONT=&quot]) تمت عملية تجربة اطلاق صاروخٍ [/FONT][FONT=&quot]Sparrow AIM-7/M[/FONT][FONT=&quot] من نظام آمون المطور على هدف جوي بدون طيار ونجحت التجربة بنجاح تام بالاغلاق على الهدف واصابته بنسبة 100%.
    - يستطيع النظام ان يطلق حتى 6 صواريخ في وقت واحد بالاضافة لامكانية
    الاشتباك مع 3 اهداف معا منقسمة الى هدفين بالصواريخ وهدف بالمدفعية
    الموجهة راداريا.[/FONT]​

    [FONT=&quot]ثالثا* الانظمة بعيدة المدى[/FONT][FONT=&quot] :-
    [/FONT]

    [FONT=&quot]1- نظام [/FONT][FONT=&quot]Patriot PAC-3[/FONT][FONT=&quot] :[/FONT]

    [​IMG]

    [FONT=&quot]وهوا نظام امريكي شهير جدا متخصص في التصدي للصواريخ الباليستية والطائرات في المدايات البعيدة.[/FONT]
    [FONT=&quot]- امتلكت مصر 4 بطاريات من هذا النظام (تحتوي كل بطارية على 4 قاذفات صواريخ بعدد 4 صواريخ لكل قاذف) مخصصة لحماية السد العالي.[/FONT]
    [FONT=&quot]- النسخة التي تملكها مصر مجهزة كالاتي :[/FONT]
    [FONT=&quot]1- الصواريخ من النوع [/FONT][FONT=&quot]GEM[/FONT][FONT=&quot]+ او [/FONT][FONT=&quot]Guidance Enhanced Missile[/FONT][FONT=&quot]
    وهذا النظام رفع قدرة الصواريخ الى التصدي للصواريخ والطائرات الشبحية او
    المنخفضة المقطع الراداري بالاضافة لتحسين قدرة الرأس الانفجاري للصاروخ
    وزيادة قدرة المناورة الى 45[/FONT][FONT=&quot]G[/FONT][FONT=&quot] واضافة باحث راداري منخفض الضوضاء لتجنب تداخل الاشارات الرادارية في مقدمة الصاروخ.[/FONT]
    [FONT=&quot]2- اضافة التعديل الاول او [/FONT][FONT=&quot]PAC-3[/FONT][FONT=&quot]Configuration 1[/FONT][FONT=&quot]
    للصواريخ باضافة نظام راداري بنظام دوبلر لتحديد المسافة الى الصاروخ
    المعادي المراد اعتراضه والتعرف على نوعية الشحنة الحربية في رأسه بالاضافة
    الى قدرات ([/FONT][FONT=&quot]ECM Eelectronic-Counter Measures[/FONT][FONT=&quot]) للتشويش الالكتروني.[/FONT]
    [FONT=&quot]3- اضافة التعديل الثاني [/FONT][FONT=&quot]PAC-3 Configuration 2[/FONT][FONT=&quot] عن طريق اضافة نظام توزيع معلوماتي استراتيجي مشترك ([/FONT][FONT=&quot]Joint Tactical Information[/FONT][FONT=&quot]Destribution System[/FONT][FONT=&quot])
    وهو نظام شبكات معلومات راديوية يستخدم في انظمة الدفاعات الجوية
    الصاروخية لمقاومة التشويش المعادي وتوفير اتصالات كمبيوترية مشفرة بين
    كافة انظمة الجيش.[/FONT]
    [FONT=&quot]- النظام يرافقه الرادار السلبي ثلاثي الابعاد [/FONT][FONT=&quot]AN/MPQ-53/65[/FONT][FONT=&quot]
    يمتلك مدى راصد يصل الى 3 - 170 كلم ويستطيع رصد 100 هدف في وقت واحد
    والاشتباك مع 9 اهداف معا تصل سرعتهم الى 10.8آلاف كلم/ساعة بالاضافة
    لاحتوائه على نظام [/FONT][FONT=&quot]IFF[/FONT][FONT=&quot] لتعريف العدو والصديق ونظام الكتروني مضاد لانظمة التشويش الالكتروني ([/FONT][FONT=&quot]ECCM Electronic Counter-Counter[/FONT][FONT=&quot]Measures[/FONT][FONT=&quot]).[/FONT]
    [FONT=&quot]- الصواريخ يبلغ مداها 160 كلم ويصل اقصى ارتفاع لها الى 24 كلم.[/FONT]
    [FONT=&quot]- تبلغ سرعة الصواريخ 6100 كلم/ساعة.[/FONT]
    [FONT=&quot]- يقال ان مصر خصصت وحدة رادارية من النوع [/FONT][FONT=&quot]AN/MPQ-53[/FONT][FONT=&quot] لكل منصة اطلاق لهذا النظام للتصدي لاعمال اخماد الدفاعات الجوية ([/FONT][FONT=&quot]SEAD Suppression of Enemy[/FONT][FONT=&quot]Air-Defense[/FONT][FONT=&quot])
    من قبل الطيران المعادي وبالتالي كل بطارية تحتوي على اربع رادارات من
    هذا النوع بدلا من رادار واحد لضمان استمرارية اطلاق الصواريخ وعدم تحييد
    البطارية عن العمل في حالة اصابة وحدة الرادار المرافقة لها.[/FONT]


    [FONT=&quot]2- نظام [/FONT][FONT=&quot]SAM-20/S-300[/FONT][FONT=&quot] الروسي :[/FONT]

    [​IMG]

    [FONT=&quot]وهوالنظام الروسي المنافس للباتريوت [/FONT][FONT=&quot]Patriot[/FONT][FONT=&quot] الامريكي.[/FONT]
    [FONT=&quot]يعتبر اعقد نظام دفاع جوي في العالم حيث لم تستطع امريكا حتى الان ان تفك شفرته للتوصل الى اسراره التصنيعية.[/FONT]
    [FONT=&quot]هناك جدل كبير ودائر حول امتلاك مصر للنظام من عدمه ولكن طبقا لهذا المصدر فقد طلبته مصر في عام 1997 :[/FONT]
    [FONT=&quot][FONT=&quot]http://i49.tinypic.com/3088aqa.jpg[/FONT][/FONT]
    [FONT=&quot]وطبقا لهذا المصدر حصلنا عليه في عام 1998 :[/FONT]
    [FONT=&quot][FONT=&quot]http://i45.tinypic.com/annaxd.jpg[/FONT][/FONT]
    [FONT=&quot]ثم نشاهد هذا الفيديو لبرنامج في دائرة
    الضوء عن اسلحة الجيش المصري مع اللواء مهندس دكتور/حسام خيرت خبير
    الصواريخ المصري خريج الفنية العسكرية ... والذي اشار في الفيديو الى وجود
    نظام [/FONT][FONT=&quot]S-300[/FONT][FONT=&quot] بجانب البتشورا وتطويرهم في الدقيقة 1:09:31[/FONT]
    [FONT=&quot]
    http://www.youtube.com/watch?v=tYnoKDfT168&feature=player_embedded
    [/FONT]
    [FONT=&quot]و هذا المصدر يؤكد موافقة مصر على شراء [/FONT][FONT=&quot]S-300[/FONT][FONT=&quot] فى صفقه بلغت عدة مئات الملايين من الدولارات عام 1998 م [/FONT]
    23November 1998 Al-Ittihad reports that Egypt has agreed to the purchase of the[FONT=&quot]Russian S-300 surface-to-air missiles to increase its defense[/FONT][FONT=&quot]capabilities against aircraft and ballistic missiles. —"'Patriotski' in a[/FONT][FONT=&quot]Strategic Deal for Hundreds of Millions, Egypt is Headed Towards the[/FONT][FONT=&quot]Purchase of Russian S-300 Missiles," al-Ittihad (Abu Dhabi), 23 November[/FONT][FONT=&quot] 1998[/FONT]
    [FONT=&quot]رابط :[/FONT]
    [FONT=&quot][FONT=&quot]http://www.nti.org/media/pdfs/egypt_missile.pdf[/FONT]?_=[/FONT]
    [FONT=&quot]والملف يحتوي على الخط الزمني لبرنامج الصواريخ المصري بالكامل منذ الخمسينات وحتى 2009 وهو من وكالة [/FONT][FONT=&quot]NTI[/FONT][FONT=&quot] الدولية المسؤولة عن مراقبة انتشار اسلحة الدمار الشامل[/FONT]
    [FONT=&quot]- حصلت مصر على النسخة [/FONT][FONT=&quot]PMU-1[/FONT][FONT=&quot]
    من هذا النظام في اواخر التسعينيات باعداد غير معروفة ثم طبقا لكلام
    اللواء حسام خيرت انها تم تطويرها فبالتالي يكون التطوير الى المعيار [/FONT][FONT=&quot]PMU-2[/FONT][FONT=&quot]
    ذات القدرات المحسنة ضد الاهداف العالية المناورة والصواريخ الباليستية
    بالاضافة لزيادة المدى الهجومي والقدرة الاكبر على العمل في بيئة كاملة من
    التشويش الالكتروني المعادي.[/FONT]
    [FONT=&quot]- يستطيع ال[/FONT][FONT=&quot]S-300[/FONT][FONT=&quot]
    ان يتعامل مع مختلف التهديدات الجوية من الطائرات في المدايات البعيدة
    والصواريخ الباليستية في المدايات المتوسطة والقريبة والصواريخ الجوالة على
    الارتفاعات المنخفضة.[/FONT]
    [FONT=&quot]- النظام يصاحبه رادار ثلاثي الابعاد من النوع 64[/FONT][FONT=&quot]N6E2 Big Bird[/FONT][FONT=&quot] او 96[/FONT][FONT=&quot]L6E[/FONT][FONT=&quot] بعيد المدى والذي يبلغ مداه الراصد حوالي 300 كلم ويستطيع رصد 300 هدف بالاضافة الى تتبع 100 هدف في وقت واحد.[/FONT]
    [FONT=&quot]- ايضا هناك الرادار 76[/FONT][FONT=&quot]N6 Clam Shell[/FONT][FONT=&quot] المتخصص في الانذار المبكر ضد الصواريخ الجوالة ([/FONT][FONT=&quot]Cruise[/FONT][FONT=&quot]) على الارتفاعات المنخفضة بعدد 6 اهداف في وقت واحد.[/FONT]
    [FONT=&quot]- الرادار 30[/FONT][FONT=&quot]N6E2 Tomb stone[/FONT][FONT=&quot]
    المتخصص في التحكم النيراني والتوجيه والتتبع والذي يستطيع ان يوجه 72
    صاروخ ضد 36 هدف في نفس الوقت بعدد صاروخين لكل هدف ويبلغ مداه الراصد 300
    كلم ويستطيع رصد 100 هدف في وقت واحد.[/FONT]
    [FONT=&quot]- تستطيع الصواريخ ان تشتبك مع الاهداف الجوية في مسافة 3 كلم – 200 كلم على ارتفاع 10 متر – 27 كلم.[/FONT]
    [FONT=&quot]- بالنسبة للصواريخ الباليستية فيستطيع [/FONT][FONT=&quot]S-300[/FONT][FONT=&quot] الاشتباك معها في مسافة 5 كلم – 40 كلم على ارتفاع 2 كلم – 25 كلم.[/FONT]
    [FONT=&quot]- النظام مجهز بأنظمة مضادة للتشويش الالكتروني المكثف ويستطيع العمل وسط اية ظروف بيئية او حربية ليلا ونهارا.[/FONT]
    [FONT=&quot]- تبلغ سرعة الصواريخ 8500 كلم/ساعة.[/FONT]
    [FONT=&quot]- النظام يمتلك دقة اصابة وسرعة استجابة اعلى من مثيله الامريكي [/FONT][FONT=&quot]Patriot[/FONT][FONT=&quot].[/FONT]

    [FONT=&quot]*ملحوظة : نظام الباتريوت الامريكي متخصص في
    اعتراض واسقاط الصواريخ الباليستية من مدى بعيد في المقام الاول بجانب
    امكانية اعتراض الطائرات ايضا ولكن نظام [/FONT][FONT=&quot]S-300[/FONT][FONT=&quot]
    يستطيع اعتراض الصواريخ الباليستية في المدى القريب والمتوسط وعلى
    الارتفاعات شديدة الانخفاض ويتميز ايضا بمداه الابعد عن الباتريوت في حالة
    اعتراض الطائرات وعلى ارتفاع اكبر وهذا يدل على مدى التكاملية بين انظمة
    الدفاع الجوي المصري.[/FONT]
    [FONT=&quot]*بعض الناس يعتقدون انه في حالة نشوب حرب
    بين مصر واسرائيل فان الباتريوت لن يجدي مع الطيران الاسرائيلي لأن اسرائيل
    لديها شفرات هذا النظام وللرد عليهم اقول : لهذا امتلكنا نظام ال[/FONT][FONT=&quot]S-300[/FONT][FONT=&quot] وننوي الحصول على ال[/FONT][FONT=&quot]S-400[/FONT][FONT=&quot]
    الروسي والباتريوت لا نستخدمه الا لصد الصواريخ الباليستية والجوالة وهذه
    احدى ميزات الدفاع الجوي المصري وهي التكامل وتنوع الادوار بين انظمة
    الصواريخ وبعضها البعض بجانب ان المهندسين المصريين لا يكتفون ابدا بالحصول
    على السلاح الامريكي بل يحصنونه ضد اي تشويش اسرائيلي او امريكي محتمل
    كما فعلوا مع ال[/FONT][FONT=&quot]F-16[/FONT][FONT=&quot] والا لكان سلاحنا الجوي مجرد اداة امريكية يمكن العبث بها بسهولة.[/FONT]


    [FONT=&quot]3- نظام [/FONT][FONT=&quot]SAM-21/S-400[/FONT][FONT=&quot] الروسي :[/FONT]

    [​IMG]


    [FONT=&quot]وهو نظام الدفاع الجوي الاحدث والاكثر تطورا في العالم ويتفوق حتى على نظام [/FONT][FONT=&quot]THAAD[/FONT][FONT=&quot] الامريكي الحديث للدفاع الجوي الفضائي.[/FONT]
    [FONT=&quot]لم يتم تصدير هذا النظام الى اية دول بعد نظرا لحداثته ولكن روسيا بدأت في التسويق له دوليا.[/FONT]
    [FONT=&quot]اظهرت مصر اهتماما كبيرا بهذا النظام منذ
    عام 2009 طبقا لمصدرين احدهما ذكر وصول وفد عسكري مصري الى روسيا وقيامه
    بزيارة مصانع صواريخ [/FONT][FONT=&quot]S-300[/FONT][FONT=&quot] و[/FONT][FONT=&quot]S-400[/FONT][FONT=&quot] الروسية.[/FONT]
    [FONT=&quot]The sources said the delegation, which included Egyptian[/FONT]
    [FONT=&quot]Defense Ministry officials, also toured manufacturing facilities of the[/FONT]
    [FONT=&quot]S-300 and S-400[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot][FONT=&quot]http://menewsline.com/article-1173,3975-egypt-discusses-s-400-with-russia.aspx[/FONT][/FONT]
    [FONT=&quot][FONT=&quot]http://missiledefense.wordpress.com/2009/07/06/egypt-interested-in-missile-defense[/FONT]/[/FONT]
    [FONT=&quot]ومصدر من مجلة الدفاعية العسكرية :[/FONT]
    [FONT=&quot]Egypt wants S-400 to counter Iran[/FONT]
    [FONT=&quot][FONT=&quot]http://www.defaiya.com/defaiyaonline/index.php?option=com_content[/FONT]&[FONT=&quot]view=article[/FONT]&[FONT=&quot]id=121[/FONT]&[FONT=&quot]Itemid=2[/FONT]&[FONT=&quot]lang=en[/FONT][/FONT]

    [FONT=&quot]- يستطيع رادار هذا النظام ان يكتشف الاهداف الجوية حتى مسافة 500 كلم – 600 كلم.[/FONT]
    [FONT=&quot]- يبلغ مدى الصواريخ حوالي 400 كلم (مقابل 200 كلم لل[/FONT][FONT=&quot]THAAD[/FONT][FONT=&quot] الامريكي) وتستطيع ان تصل الى ارتفاع 185 كلم (مقابل 150 كلم لل[/FONT][FONT=&quot]THAAD[/FONT][FONT=&quot] الامريكي)!!![/FONT]
    [FONT=&quot]- تبلغ سرعة الصواريخ 14600كلم/ساعة مقابل 10000 كلم/ساعة لل[/FONT][FONT=&quot]THAAD[/FONT][FONT=&quot] الامريكي!!![/FONT]
    [FONT=&quot]باختصار يعتبر هذا النظام كدفاع جوي فضائي يستطيع وبدون مبالغة ان يسقط الصواريخ الباليستية خارج الغلاف الجوي.[/FONT]
    [FONT=&quot]ولكن بالتأكيد في حالة حصول مصر على هذ
    النظام فسوف يكون النسخة التصديرية المنخفضة المعيار ذات المدى الدفاعي
    الذي يبلغ 250 كلم ولكن هذا ليس بالمدى السيء ابدا وهو كافي جدا ليغطي
    المجال الجوي فوق سيناء في حال وضعه على الضفة الغربية للقناة ولكن ميزته
    الهامة جدا هي اعتراض الصواريخ الباليستية خارج الغلاف الجوي ربما يتأخر
    حصول مصر على هذا النظام بعض الشيئ لكن مصر ستحصل عليه باذن الله ان عاجلا
    او آجلا حيث كانت مصر اول دوله عرضت عليها روسيا شراء منظومة اس 400 فى
    العالم عام 2001 فى وقت كان النظام قيد التجارب و هذا مصر على كلامى .[/FONT]
    [FONT=&quot]http://www.albawaba.com/news/russia-tests-missile-defense-system-ready-sell-egypt-libya[/FONT]




  4. الدرع المصري

    • عضو مميز عضو مميز
    إنضم إلينا في:
    ‏10 يوليو 2010
    المشاركات:
    1,465
    الإعجابات المتلقاة:
    430
    نقاط الجائزة:
    169
    Offline
    رد: الدفاع الجوى المصرى 2012

    [FONT=&quot]رابعا * انظمة المدفعية المضاده للطائرات :- [/FONT]

    [FONT=&quot]أولا انظمة المدفعية ذاتية الحركة[/FONT][FONT=&quot] (SPAAG Self-Propelled Anti-Aircraft Gun) :[/FONT][FONT=&quot]

    1- [/FONT][FONT=&quot]نظام[/FONT][FONT=&quot] ZSU-23-4 Shilka [/FONT][FONT=&quot]الروسي[/FONT][FONT=&quot] :[/FONT]
    [​IMG]


    [FONT=&quot]اشهر نظام دفاع جوي مدفعي في العالم واكتسب شهرة واسعة جدا في حرب اكتوبر[/FONT][FONT=&quot]ولديه سجل مشرف في ارتكاب المجازر ضد الطيران الاسرائيلي على الارتفاعات[/FONT][FONT=&quot]المنخفضة[/FONT][FONT=&quot].[/FONT] [FONT=&quot]
    - [/FONT][FONT=&quot]يتكون النظام من 4 مدافع عيار 23 ملم محمولة على مركبة[/FONT][FONT=&quot]مجنزرة ذات طلقات حارقة وخارقة للدروع وتبلغ كثافتها النيرانية 3000 – 4000[/FONT][FONT=&quot]طلقة/دقيقة ويمكنه[/FONT] [FONT=&quot]التعامل مع الاهداف البرية ايضا[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]تمتلك مصر 330 وحدة من هذا النظام تم تطويرهم الى المعيار[/FONT][FONT=&quot] ZSU-23-4M4 [/FONT][FONT=&quot]على النحو الاتي[/FONT][FONT=&quot] :
    1- [/FONT][FONT=&quot]تغيير نظام الرادار بنظام احدث قادر على رصد الاهداف الجوية من مسافة 20 كلم بدلا من 12كلم[/FONT][FONT=&quot].
    2- [/FONT][FONT=&quot]تغير انظمة الكمبيوتر من الانالوج الى الانظمة الرقمية[/FONT][FONT=&quot].
    3- [/FONT][FONT=&quot]تم اضافة معدات اطلاق نيران اوتوماتيكية ذات نظام استقبال لبيانات[/FONT][FONT=&quot]خارجية من مركز القيادة عن الاهداف الجوية خارج مدى الكشف الراداري للنظام[/FONT][FONT=&quot].
    4- [/FONT][FONT=&quot]تعديل شامل لأنظمة التبريد للمحرك واضافة مراوح تهوية جديدة ووضع كاتم صوت لفتحات العادم لتقليل البصمة الحرارية[/FONT][FONT=&quot].
    5- [/FONT][FONT=&quot]تعديل انظمة التهوية والتكييف لطاقم القيادة[/FONT][FONT=&quot].
    6- [/FONT][FONT=&quot]تعديل شامل في انظمة القيادة والحركة للمركبة وزيادة سرعتها[/FONT][FONT=&quot].
    7- [/FONT][FONT=&quot]اضافة مستشعارت انبعاث تحذيرية لاشعة الليزر الموجهة من انظمة الصواريخ المعادية[/FONT][FONT=&quot].
    8- [/FONT][FONT=&quot]اضافة نظام كهروبصري وكاميرات تيليفيزيونية للرصد والمراقبة بجانب انظمة الرؤية والرصد الليلية بالاشعة تحت الحمراء[/FONT][FONT=&quot].
    9- [/FONT][FONT=&quot]اضافة نظام تتبع واشتباك مع الاهداف الجوية ذات القدرات المناورة[/FONT][FONT=&quot].
    10- [/FONT][FONT=&quot]اضافة انظمة[/FONT][FONT=&quot] IFF [/FONT][FONT=&quot]للتعرف على العدو والصديق[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]بعد اضافة الرادار الجديد اصبح التوجيه والتحكم النيراني راداري كامل[/FONT][FONT=&quot]لترتفع نسبة اصابة الاهداف الجوية ذات قدرات المناورة العالية من 7% - 12[/FONT][FONT=&quot]% [/FONT][FONT=&quot]الى 30% - 60[/FONT][FONT=&quot]%.
    - [/FONT][FONT=&quot]قامت مصر حديثا بشراء 130 وحدة جديدة من المعيار[/FONT][FONT=&quot] ZSU-23-4M4 [/FONT][FONT=&quot]مجهزة بكل الامكانيات السابقة ولكن مضاف اليه 4 قاذفات صواريخ[/FONT][FONT=&quot] SAM-18/IGLA [/FONT][FONT=&quot]مضادة للطائرات لزيادة الكثافة النيرانية للنظام وبذلك تمتلك[/FONT][FONT=&quot]مصر 460 وحدة من هذا النظام كلهم مطورين الى احدث معيار[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]يبلغ اقصى[/FONT][FONT=&quot]مدى افقي للنظام حوالي 7 كلم واقصى مدى رأسي الى 5 كلم ولكن المدى الفعال[/FONT][FONT=&quot] ([/FONT][FONT=&quot]المدى الممكن تحقيق فيه اعلى نسبة اصابة ممكنة) يصل الى 3 كلم رأسيا و[/FONT][FONT=&quot] 1[/FONT][FONT=&quot]كلم افقيا ضد الاهداف البرية[/FONT][FONT=&quot].

    2- [/FONT][FONT=&quot]نظام[/FONT][FONT=&quot] M163 VADS Vulcan Air Defense System [/FONT][FONT=&quot]الامريكي[/FONT][FONT=&quot] :[/FONT]

    [​IMG]

    [FONT=&quot]وهو عبارة عن مدفع آلي سداسي المواسير[/FONT][FONT=&quot] (Gatling Gun) [/FONT][FONT=&quot]عيار 20 ملم محمول على المدرعة متعددة المهام[/FONT][FONT=&quot] M113 [/FONT][FONT=&quot]الامريكية[/FONT][FONT=&quot].[/FONT] [FONT=&quot]
    - [/FONT][FONT=&quot]تمتلك مصر 108 وحدة من هذا النظام[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]المدفع مزود بنظام توجيه راداري وبصري مضافا اليه نظام رؤية وتهديف ليلي[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]يبلغ اقصى مدى للنظام حوالي 5 كلم والمدى المؤثر 3 كلم حسب نوعية الطلقات الخارقة للدروع المستخدمة[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]تبلغ الكثافة النيرانية للنظام حوالي 3000 طلقة/دقيقة[/FONT][FONT=&quot].

    3- [/FONT][FONT=&quot]انظمة سيناء-23 والنيل-23 المصرية[/FONT][FONT=&quot] :[/FONT]

    [​IMG]
    [FONT=&quot]تم البدء في تصنيع هذه الانظمة في الثمانينيات بالتعاون بين مصنع أبو زعبل[/FONT][FONT=&quot]للصناعات الهندسية وشركتي[/FONT][FONT=&quot] Thomson-CSF [/FONT][FONT=&quot]الامريكية و[/FONT][FONT=&quot] Dassault Electronique [/FONT][FONT=&quot]الفرنسية عن طريق تركيب مدفعين من نوع[/FONT][FONT=&quot] Zu-23-2 [/FONT][FONT=&quot]الروسي الذي تصنعه مصر على[/FONT][FONT=&quot]مدرعة[/FONT][FONT=&quot] M113/A2 [/FONT][FONT=&quot]الامريكية واضافة قاذفات صواريخ عين الصقر[/FONT][FONT=&quot] SAM-7 [/FONT][FONT=&quot]وبرج فرنسي[/FONT][FONT=&quot]التصميم مزود بأجهزة رؤية وتتبع للاهداف الطائرة[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]وأيضا هناك مدرعة[/FONT][FONT=&quot] M113/A2 [/FONT][FONT=&quot]اخرى مكملة للنظام مزودة برادار رصد وتتبع فرنسي[/FONT][FONT=&quot].
    [/FONT][FONT=&quot]بعد ذلك قامت المصانع الحربية المصرية بتطوير هذا النظام على النحو الاتي[/FONT][FONT=&quot] :
    - [/FONT][FONT=&quot]اضافة عربة ثالثة للنظام تحتوي على مدفعين[/FONT][FONT=&quot] ZU-23-2 [/FONT][FONT=&quot]واربع قاذفات لصواريخ[/FONT][FONT=&quot] Stinger [/FONT][FONT=&quot]الامريكية[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]اضافة اجهزة اكثر تطورا للقيادة والتحكم وتتبع الاهداف تيليفيزيونيا[/FONT][FONT=&quot]وحراريا لعربة الرادار لتصبح عربة قيادة وتحكم وسيطرة الكترونية[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]في[/FONT][FONT=&quot]النهاية اصبحت البطارية الواحدة من هذا النظام تحتوي على عربة قيادة وتحكم[/FONT][FONT=&quot]وسيطرة و 4 – 5 عربات اخرى مزودة بمدافع[/FONT][FONT=&quot] ZU-23-2 [/FONT][FONT=&quot]وصواريخ[/FONT][FONT=&quot] Stinger [/FONT][FONT=&quot]وعين[/FONT][FONT=&quot]الصقر[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]تم تسليم 40 بطارية من هذا النظام للجيش المصري[/FONT][FONT=&quot].

    4- [/FONT][FONT=&quot]نظام[/FONT][FONT=&quot] ZSU-57-2 [/FONT][FONT=&quot]الروسي[/FONT][FONT=&quot] :[/FONT]


    [FONT=&quot]يتكون هذا النظام من مدفع ثنائي المواسير عيار 57 ملم مضاد للطائرات محمول على شاسيه دبابة[/FONT][FONT=&quot] T-54 [/FONT][FONT=&quot]الروسية[/FONT][FONT=&quot].[/FONT] [FONT=&quot]
    - [/FONT][FONT=&quot]تبلغ الكثافة النيرانية 210 – 240 طلقة/دقيقة وهي طلقات خارقة للدروع وتعتبر من اضخم الطلقات المضادة للطائرات[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]يصل اقصى مدى افقي للمدفع الى 12 كلم مع مدى مؤثر 4 كلم واقصى مدى رأسي 8.8 كلم مع مدى مؤثر 4.5 كلم[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]امتلكت مصر 100 وحدة من هذا المدفع قديما ولكن تبقى منها 40 وحدة تم[/FONT][FONT=&quot]تحديثهم في عام 2003 باضافة رادار رصد واطلاق وتحكم نيراني بالاضافة للحصول[/FONT][FONT=&quot]على طلقات انفجارية جديدة للمدفع من الصين[/FONT][FONT=&quot].


    [/FONT][FONT=&quot]ثانيا انظمة المدفعية المركزية (المجرورة[/FONT][FONT=&quot]) (TAAG Towed Anti-Aircraft Gun) :[/FONT][FONT=&quot]

    1- [/FONT][FONT=&quot]نظام[/FONT][FONT=&quot] ZU-23-2 [/FONT][FONT=&quot]الروسي[/FONT][FONT=&quot] :[/FONT]

    [​IMG]

    [FONT=&quot]يتكون النظام من مدفع ثانئي المواسير عيار 23ملم مضاد للطائرات على الارتفاعات المنخفضة وتبلغ كثافته النيرانية 2000 طلقة/دقيقة[/FONT][FONT=&quot].[/FONT] [FONT=&quot]
    - [/FONT][FONT=&quot]يبلغ مداه المؤثر 2 كلم – 2.5 كلم واقصى ارتفاع مؤثر 1.5 كلم[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]تمتلك مصر 220 وحدة مدفعية محمولة على نظامي سيناء-23 والنيل-23[/FONT][FONT=&quot]بالاضافة الى 650 وحدة مدفعية مجرورة تم تطويرهم الى المعيار[/FONT][FONT=&quot] ZS-23-M1 [/FONT][FONT=&quot]كالاتي[/FONT][FONT=&quot] :
    1- [/FONT][FONT=&quot]نظام راداري متكامل يتكون من وحدة رصد كهروبصرية وكاميرا[/FONT][FONT=&quot]تيليفيزيونية ونظام تحديد مسافة بالليزر[/FONT][FONT=&quot] (Laser Range-Finder) [/FONT][FONT=&quot]ووحدة تصوير[/FONT][FONT=&quot]حراري بالاشعة تحت الحمراء ووحدة تتبع اوتوماتيكي[/FONT][FONT=&quot] (Automatic Tracker) [/FONT][FONT=&quot]للاهداف بالاضافة لوحدة التحكم النيراني[/FONT][FONT=&quot].
    2- [/FONT][FONT=&quot]اضافة قاذفين لصواريخ عين الصقر او[/FONT][FONT=&quot] SAM-18/Igla [/FONT][FONT=&quot]لزيادة الكثافة النيرانية والمدى الهجومي للمدفع[/FONT][FONT=&quot].
    3- [/FONT][FONT=&quot]نظام ميكانيكي لدعم الحركة والالتفاف للمدفع[/FONT][FONT=&quot].
    4- [/FONT][FONT=&quot]شاشة تحكم وعرض بيانات[/FONT][FONT=&quot].
    5- [/FONT][FONT=&quot]انظمة اتصالات راديوية ومعدات استقبال بيانات تحديد للاهداف[/FONT][FONT=&quot].

    2- [/FONT][FONT=&quot]نظام[/FONT][FONT=&quot] Oerlikon 35 [/FONT][FONT=&quot]السويسري[/FONT][FONT=&quot] :[/FONT]

    [​IMG]
    [FONT=&quot]يتكون النظام من مدفع ثنائي المواسير عيار 35 ملم مضاد للطائرات مزود[/FONT][FONT=&quot]بطلقات انفجارية حارقة وخارقة للدروع بالاضافة للطلقات المضادة للصواريخ[/FONT][FONT=&quot]والمصنعة من التنجستين[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]تتكون البطارية من مدفعين[/FONT][FONT=&quot] Oerlikon-35 [/FONT][FONT=&quot]بالاضافة لرادار تتبع واطلاق وتحكم نيراني يعمل بنظام دوبلر ومزود بكاميرات تيليفيزيونية[/FONT][FONT=&quot].
    [/FONT][FONT=&quot]تمتلك مصر 80 بطارية من النوع[/FONT][FONT=&quot] Sky Guard [/FONT][FONT=&quot]تم دمجها مع بطاريات صواريخ[/FONT][FONT=&quot] AIM-7M Sparrow [/FONT][FONT=&quot]تحت اسم نظام آمون السابق ذكره[/FONT][FONT=&quot].

    3- [/FONT][FONT=&quot]نظام[/FONT][FONT=&quot] M167 VADS Vulcan Air Defense System [/FONT][FONT=&quot]الامريكي[/FONT][FONT=&quot] :[/FONT]

    [FONT=&quot]وهو النسخة المركزية المجرورة من مدفع[/FONT][FONT=&quot] M163 [/FONT][FONT=&quot]سداسي المواسير 20 ملم المحمول على المركبات[/FONT][FONT=&quot].[/FONT] [FONT=&quot]
    - [/FONT][FONT=&quot]النظام مزود برادار تهديف ونظام رصد بصري ورؤية ليلية[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]تمتلك مصر 72 وحدة من هذا النظام[/FONT][FONT=&quot]

    4- [/FONT][FONT=&quot]نظام[/FONT][FONT=&quot] AZP S-60-57 [/FONT][FONT=&quot]الروسي[/FONT][FONT=&quot] :[/FONT]
    [​IMG]

    [FONT=&quot]وهو النسخة المجرورة احادية المواسير من المدفع[/FONT][FONT=&quot] ZSU-57-2.[/FONT]
    [FONT=&quot]اشترك هذا المدفع في حرب اكتوبر ضد الطيران الاسرائيلي المنخفض الارتفاع[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]تبلغ الكثافة النيرانية للمدفع 105 – 120 طلقة/دقيقة وهي طلقات خارقة للدروع[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]تمتلك مصر 600 وحدة من هذا المدفع تم تحديثهم جميعا باضافة رادار رصد[/FONT][FONT=&quot]وتحكم نيراني ادى لزيادة المدى القتالي للمدفع الى 6 كلم بعد ان كان 4 كلم[/FONT][FONT=&quot]بالاضافة للحصول على الطلقات الصينية الجديدة الخارقة للدروع[/FONT][FONT=&quot].

    5- [/FONT][FONT=&quot]نظام[/FONT][FONT=&quot] M1939 [/FONT][FONT=&quot]الروسي[/FONT][FONT=&quot] :[/FONT]

    [FONT=&quot]مدفع مضاد للطائرات عيار 37 ملم يتم تصنيع طلقاته في مصر وهي من النوع الانفجاري المتطور الخارق للدروع[/FONT][FONT=&quot].[/FONT] [FONT=&quot]
    - [/FONT][FONT=&quot]تم تطوير المدفع كالاتي[/FONT][FONT=&quot] :
    1- [/FONT][FONT=&quot]زيادة الكثافة النيرانية من 80 طلقة / دقيقة الى 170 طلقة / دقيقة[/FONT][FONT=&quot].
    2- [/FONT][FONT=&quot]اضافة نظام تحديد اتجاه ومسار بأشعة الليزر[/FONT][FONT=&quot] (Laser Course Director).
    3- [/FONT][FONT=&quot]اضافة نظام توجيه كهروبصري[/FONT][FONT=&quot] (Electro-Optical Director) [/FONT][FONT=&quot]ودعم لميكانيكية الحركة للمدفع[/FONT][FONT=&quot].
    4- [/FONT][FONT=&quot]اضافة رادار رصد وتهديف اوتوماتيكي[/FONT][FONT=&quot].
    5- [/FONT][FONT=&quot]زيادة سرعة قصف فوهة المدفع الى 1000 متر/ثانية[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]يصل اقصى مدى افقي للمدفع الى 9.5 كلم واقصى ارتفاع الى 6.7 كلم[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]تمتلك مصر 700 وحدة من هذا المدفع[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]تمتلك مصر ايضا النسخة عيار 85 ملم من هذا المدفع بعدد 400 وحدة مطورة برادار توجيه اوتوماتيكي ويصل مداه الرأسي الى 10.5كلم[/FONT][FONT=&quot].

    6- [/FONT][FONT=&quot]نظام[/FONT][FONT=&quot] KS-19 [/FONT][FONT=&quot]الروسي[/FONT][FONT=&quot] :[/FONT]

    [​IMG]
    [FONT=&quot]وهو مدفع مضاد للطائرات عيار 100 ملم يعتبر من اضخم المدفعية المضادة للطائرات[/FONT][FONT=&quot] (Flak Cannon).[/FONT] [FONT=&quot]
    - [/FONT][FONT=&quot]تمتلك مصر 200 وحدة من هذا المدفع تم تطويرهم برادارات توجيه اوتوماتيكية وطلقات انفجارية خارقة للدروع[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]يبلغ مداه الافقي 21 كلم ومداه الرأسي 12.7 كلم[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]تمتلك مصر ايضا النسخة[/FONT][FONT=&quot] KS-30 [/FONT][FONT=&quot]عيار 130 ملم بعدد 120 وحدة مطورين[/FONT][FONT=&quot]برادارات التوجيه الاوتوماتيكي وتعتبر الاضخم على الاطلاق في المدفعية[/FONT][FONT=&quot]المضادة للطائرات[/FONT][FONT=&quot].[/FONT]




  5. الدرع المصري

    • عضو مميز عضو مميز
    إنضم إلينا في:
    ‏10 يوليو 2010
    المشاركات:
    1,465
    الإعجابات المتلقاة:
    430
    نقاط الجائزة:
    169
    Offline
    رد: الدفاع الجوى المصرى 2012

    [FONT=&quot]خامسا * الرادارات و انظمة الانذار المبكر[/FONT][FONT=&quot] :-
    [/FONT]
    [FONT=&quot]*[/FONT][FONT=&quot]تمتلك مصر مجموعة كبيرة من الرادارات الراصدة[/FONT][FONT=&quot]ذات المدايات المختلفة وثنائية وثلاثية الابعاد وايجابية وسلبية الرصد[/FONT][FONT=&quot]لمختلف انواع التهديدات الجوية بما فيها الطائرات الشبحية والصواريخ[/FONT][FONT=&quot]الباليستية والصواريخ الجوالة[/FONT][FONT=&quot].

    1- [/FONT][FONT=&quot]رادار[/FONT][FONT=&quot] TPS-59(V)3 [/FONT][FONT=&quot]الامريكي[/FONT][FONT=&quot] :

    [/FONT]
    [​IMG]


    [FONT=&quot]وهو رادار ثلاثي الابعاد[/FONT][FONT=&quot] (Three-Dimensional Air Defense Radar) [/FONT][FONT=&quot]متخصص في[/FONT][FONT=&quot]كشف الصواريخ الباليستية والتكتيكية[/FONT][FONT=&quot] (Tactical Missile Defense radar).
    - [/FONT][FONT=&quot]يعمل مع بطاريات صواريخ[/FONT][FONT=&quot] Patriot [/FONT][FONT=&quot]وصواريخ[/FONT][FONT=&quot] Hawk [/FONT][FONT=&quot]الامريكية[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]تمتلك مصر 5 رادارات منه بالاضافة ل9 رادارات اخرى من الفئة[/FONT][FONT=&quot] TPS-59M/34.
    - [/FONT][FONT=&quot]يبلغ مدى الرادار 750 كلم ومدى مرعب بمعنى الكلمة فلو فرضنا انه موجود[/FONT][FONT=&quot]بالقاهرة اذا فسيكشف كامل الاراضي المصرية والفلسطينية والاردنية[/FONT][FONT=&quot]واللبنانية وجزء كبير من سوريا وجزء شرقي من ليبيا وشمال غرب السعودية[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]بالنسبة للطائرات المعادية فيصل مداه الى 550 كلم ويتستطيع الرادار رصد هدف ذو مقطع راداري منخفض من مسافة 370 كلم[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]يستطيع رصد الطائرات على ارتفاع 30 كلم اما الصواريخ الباليستية فيستطيع[/FONT][FONT=&quot]رصدها على ارتفاع 300 كلم وهذه من اكبر ميزات نظام الباتريوت وهي رصد[/FONT][FONT=&quot]الصواريخ الباليستية خارج الغلاف الجوي[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]تم تحديث الرادارات في القاهرة بأيدي مصرية خالصة[/FONT][FONT=&quot].

    2- [/FONT][FONT=&quot]رادار[/FONT][FONT=&quot] TPX-46A(V)7 [/FONT][FONT=&quot]الامريكي[/FONT][FONT=&quot] :[/FONT]

    [FONT=&quot]وهو رادار متخصص في عمليات التعرف على العدو والصديق[/FONT][FONT=&quot] (IFF Identification Friend-or-Foe Interrigator) [/FONT][FONT=&quot]يعمل مع بطاريات صواريخ[/FONT][FONT=&quot] Patriot [/FONT][FONT=&quot]وصواريخ[/FONT][FONT=&quot] Hawk [/FONT][FONT=&quot]المعدلة[/FONT][FONT=&quot].[/FONT] [FONT=&quot]
    - [/FONT][FONT=&quot]يبلغ مدى الرادار 370 كلم[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]حصلت مصر على 6 وحدات من هذا الرادار[/FONT][FONT=&quot].


    3- [/FONT][FONT=&quot]رادار[/FONT][FONT=&quot] SPS-48 [/FONT][FONT=&quot]الامريكي[/FONT][FONT=&quot] :[/FONT]

    [​IMG]
    [​IMG]
    [​IMG]


    [FONT=&quot]وهو يعد واحدا من افضل الرادارات الامريكية ثلاثية الابعاد متخصص في كشف[/FONT][FONT=&quot]الاهداف الجوية بعيدة المدى وتحديد ارتفاعها واتجاهها ومداها وهذا الرادار[/FONT][FONT=&quot]العملاق يعمل على متن حاملات الطائرات الامريكية ويعمل على النطاق[/FONT][FONT=&quot] F-Band [/FONT][FONT=&quot]و[/FONT][FONT=&quot]E-Band.[/FONT] [FONT=&quot]
    - [/FONT][FONT=&quot]يستطيع رصد الصواريخ الباليستية فائقة السرعة الفوق صوتية[/FONT][FONT=&quot]خارج الغلاف الجوي على ارتفاع يصل الى 300 كلم بالاضافة لرصد الطائرات[/FONT][FONT=&quot]والصواريخ الجوالة على مختلف الارتفاعات حتى المنخفضة وشديدة الانخفاض منها[/FONT][FONT=&quot]بجانب قدرته على كشف الاهداف الجوية ذات المقطع الراداري المنخفض[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]يصل مدى الرادار الكاشف الى 400 كلم[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]الرادار مزود بأنظمة مضادة للتشويش والاعاقة السلبية بالاضافة لنظام التعرف على العدو الصديق[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]يعمل الرادار بكفاءة مع بطاريات صواريخ[/FONT][FONT=&quot]Hawk [/FONT][FONT=&quot]و[/FONT][FONT=&quot]Patriot [/FONT][FONT=&quot]و[/FONT][FONT=&quot]RAM [/FONT][FONT=&quot]البحرية[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]امتلكت مصر منه 6 رادارات وكانت اول دولة في العالم تحصل عليه بعد امريكا[/FONT][FONT=&quot].


    4- [/FONT][FONT=&quot]رادار[/FONT][FONT=&quot] TPS-63 [/FONT][FONT=&quot]الامريكي[/FONT][FONT=&quot] :[/FONT]

    [​IMG]
    [FONT=&quot]وهو رادارثنائي الابعاد للمسح الجوي وتوفير البيانات للعمليات الجوية[/FONT][FONT=&quot]امريكي متطور حصلت عليه مصر ثم بدأت في تجميعه محليا ثم تصنيعه بنسبة بدأت[/FONT][FONT=&quot]ب47% كمرحلة أولى ثم 75% في المرحلة الثانية واخيرا 95% في المرحلة الثالثة[/FONT][FONT=&quot]ويوجد منه 42 وحدة في مصر الآن[/FONT][FONT=&quot].[/FONT] [FONT=&quot]
    - [/FONT][FONT=&quot]يبلغ المدى الراصد للرادار 280 كلم واقصى ارتفاع 12 كلم ويستطيع كشف الاهداف الجوية ذات المقطع الرداري المنخفض من مسافة 150 كلم[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]الرادار يستطيع العمل في بيئة كاملة من التشويش الالكتروني الكثيف بفضل[/FONT][FONT=&quot]نظام القفز الترددي الذي يقوم يتغيير الترددات باستمرار فيصعب تتبعها[/FONT][FONT=&quot]والتشويش عليها[/FONT][FONT=&quot].


    5- [/FONT][FONT=&quot]رادار[/FONT][FONT=&quot] Post 3M [/FONT][FONT=&quot]الروسي[/FONT][FONT=&quot] :[/FONT]

    [FONT=&quot]وهو[/FONT][FONT=&quot]رادار كشف سلبي ويعتبر من اقوى انواع الرادارات السلبية لقدرته على كشف[/FONT][FONT=&quot] جميع انواع الطائرات متضمنة الطائرات الشبحية والمقاتلات والقاذفات وطائرات[/FONT][FONT=&quot]الاستطلاع والانذار وطائرات النقل[/FONT][FONT=&quot].[/FONT] [FONT=&quot]
    - [/FONT][FONT=&quot]يتميز هذا الرادار بقدرته على كشف جميع انواع ترددات الطائرات الحالية ويستطيع تحليلها وتحديد اتجاهها وسرعتها[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]يعتمد الرادار على خاصية الكشف السلبي بمعنى انه لا يقوم بارسال اية[/FONT][FONT=&quot]موجات كاشفة (الرادارات الايجابية تقوم بارسال موجات تصطدم بالاجسام وتنعكس[/FONT][FONT=&quot]على سطحها عائدة لمصدرها ومن خلالها يتم رصد الهداف) وانما يقوم برصد وكشف[/FONT][FONT=&quot]اية موجات صادرة من رادارات واجهزة اتصال الطائرات وعن طريقها يقوم بتحديد[/FONT][FONT=&quot]مكان واتجاه الطائرة وتسمى هذه الطريقة بالكشف الصامت ولا يمكن من خلالها[/FONT][FONT=&quot]كشف موقع الرادار[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]يمتلك الرادار خاصية[/FONT][FONT=&quot] (LPI Low Probability of Intercept) [/FONT][FONT=&quot]وهي خاصية تمتلكها الرادارات الحديثة تعتمد على التغيير السريع[/FONT][FONT=&quot]بين ترددات الموجات الرادارية فيصعب على اجهزة الانذار[/FONT][FONT=&quot] (RWR Radar Warning Receiver) [/FONT][FONT=&quot]الخاصة بالطائرات ان تكتشفها[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]يبلغ المدى الكاشف للرادار 500 كلم وتم تطويره ليصل الى 800 كلم[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]تمتلك مصر 13 رادارا منه يتم تحديثهم باستمرار[/FONT][FONT=&quot].


    6- [/FONT][FONT=&quot]رادار[/FONT][FONT=&quot] P-11 [/FONT][FONT=&quot]الروسي[/FONT][FONT=&quot] :[/FONT]

    [FONT=&quot]وهو رادار كشف جوي متخصص في رصد الاهداف شديدة الارتفاع ويبلغ مداه الراصد 300 كلم واقصى ارتفاع 34 كلم[/FONT][FONT=&quot].[/FONT] [FONT=&quot]


    7- [/FONT][FONT=&quot]رادار[/FONT][FONT=&quot] P-12 Spoon Rest B [/FONT][FONT=&quot]الروسي[/FONT][FONT=&quot] :[/FONT]
    [​IMG]


    [FONT=&quot]وهو رادار روسي ثنائي الابعاد خاص بالانذار المبكر ويبلغ مداه 275 كلم ويصل الى ارتفاع 25 كلم[/FONT][FONT=&quot].[/FONT] [FONT=&quot]
    - [/FONT][FONT=&quot]تمتلك مصر هذا الرادار بأعداد كبيرة غير معروفة حيث انه يعمل مصاحبا لبطاريات صواريخ[/FONT][FONT=&quot] SAM-2/Volga [/FONT][FONT=&quot]او طير الصباح[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]يتميز هذا الرادار بقدرته على العمل بالتزامن مع رادار مماثل وعلى نفس[/FONT][FONT=&quot]التردد لتكوين محطة رصد ذات مدى كاشف يصل الى ضعف المدى القياسي[/FONT][FONT=&quot].


    8- [/FONT][FONT=&quot]رادار[/FONT][FONT=&quot] P-14 Tall King A [/FONT][FONT=&quot]الروسي[/FONT][FONT=&quot] :[/FONT]

    [​IMG]

    [FONT=&quot]وهو رادار روسي ثنائي الابعاد مخصص للانذار المبكر ويصل مداه الراصد الى 600 كلم ويصل الى ارتفاع 50 كلم[/FONT][FONT=&quot].[/FONT] [FONT=&quot]
    - [/FONT][FONT=&quot]الرادار تم تطويره بأنظمة حماية مضادة للتشويش والاعاقة السلبية[/FONT][FONT=&quot] (ECCM Electronic Counter-Countermeasures) [/FONT][FONT=&quot]بالاضافة لأنظمة معالجة بيانات وانظمة[/FONT][FONT=&quot]دعم وتبادل معلوماتي مع انظمة الدفاع الجوي والرادار الاخرى[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]يستطيع[/FONT][FONT=&quot]الرادار ان يتعقب مصادر التشويش نفسها بجانب امكانية معالجة اوتوماتيكية[/FONT][FONT=&quot]لبيانات 120 هدف خلال 10 ثواني في دورة المسح الجوي الالكتروني الواحدة[/FONT][FONT=&quot].


    9- [/FONT][FONT=&quot]رادار[/FONT][FONT=&quot] P-15 [/FONT][FONT=&quot]الروسي[/FONT][FONT=&quot] :[/FONT]
    [​IMG]

    [FONT=&quot]تمتلكه مصر بأعداد كبيرة غير معروفة بفئتين[/FONT][FONT=&quot] :[/FONT] [FONT=&quot]
    1- P-15 M1 Flat face [/FONT][FONT=&quot]وهو رادار مسح جوي ورصد متخصص في كشف الاهداف على[/FONT][FONT=&quot]الارتفاعات المنخفضة ويبلغ مداه 220 كلم واقصى ارتفاع 6 كلم ويستطيع رصد[/FONT][FONT=&quot]هدف على ارتفاع 300 متر من مسافة 70 كلم[/FONT][FONT=&quot].
    2- P-15 M2 Squat Eye [/FONT][FONT=&quot]وهو رادار متخصص في البحث الجوي ويبلغ مداه 128 كلم[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]يعمل رادار[/FONT][FONT=&quot] P-15 [/FONT][FONT=&quot]مصاحبا لبطاريات صواريخ[/FONT][FONT=&quot] SAM-3 Pechora-2M.
    - [/FONT][FONT=&quot]الرادار يحتوي على نظام[/FONT][FONT=&quot] IFF [/FONT][FONT=&quot]للتعرف على العدو والصديق[/FONT][FONT=&quot].


    10- [/FONT][FONT=&quot]رادار[/FONT][FONT=&quot] P-18 [/FONT][FONT=&quot]الروسي[/FONT][FONT=&quot] :[/FONT]

    [​IMG]
    [FONT=&quot]وهو رادار روسي مبني على الرادار[/FONT][FONT=&quot] P-12 [/FONT][FONT=&quot]في الاساس ولكن بقدرات اكبر[/FONT][FONT=&quot].[/FONT] [FONT=&quot]
    - [/FONT][FONT=&quot]تم تطوير هذه الرادارات الى الفئة[/FONT][FONT=&quot] P-18-2 [/FONT][FONT=&quot]بالقدرات الاتية[/FONT][FONT=&quot] :
    1- [/FONT][FONT=&quot]امكانية كشف الطائرات الشبحية (هذا الرادار استطاع ان يكشف طائرة الشبح[/FONT][FONT=&quot]الامريكية التي اسقطتها الدفاعات الجوية الصربية في كوسوفو سابقا[/FONT][FONT=&quot]).
    2- [/FONT][FONT=&quot]تغيير هوائيات الاستشعار القديمة من نوعية الانابيب المفرغة[/FONT][FONT=&quot] (Vacuum Tubes) [/FONT][FONT=&quot]بأخرى حديثة من المواد الصلبة[/FONT][FONT=&quot] (Solid-State) [/FONT][FONT=&quot]لزيادة الاداء[/FONT][FONT=&quot].
    3- [/FONT][FONT=&quot]معالج رقمي لاشارات الرادار[/FONT][FONT=&quot] (Radar Signal Digital Processor) [/FONT][FONT=&quot]وآخر رقمي[/FONT][FONT=&quot]لتحديد الاهداف المتحركة[/FONT][FONT=&quot] (DMTI Digital Moving Target Indication) [/FONT][FONT=&quot]بالاضافة[/FONT][FONT=&quot]لأنظمة كمبيوترية لمعالجة البيانات واختبار الاداء[/FONT][FONT=&quot].
    4- [/FONT][FONT=&quot]معدات معالجة بيانات ووصلة بيانية بأنظمة التحكم النيراني الاوتوماتيكية الحديثة بالاضافة لنظام تحكم اوتوماتيكي للترددات[/FONT][FONT=&quot].
    5- [/FONT][FONT=&quot]نظام تصدي للتشويش والاعاقة الالكترونية المعادية ومعدات مضادة للتداخل الرقمي السلبي للاشارات[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]يصل مدى الكشف الراداري الى 270 كلم ويصل اقصى ارتفاع الى 35 كلم[/FONT][FONT=&quot]بالاضافة لأمكانية كشف هدف على ارتفاع 500 متر من مسافة 60 كلم بجانب[/FONT][FONT=&quot]امكانية رصد الاهداف الجوية المسؤولة عن عمليات الاعاقة والشوشرة[/FONT][FONT=&quot]الالكترونية وتتبعها بكفاءة تامة[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]الرادار يحتوي على نظام[/FONT][FONT=&quot] IFF [/FONT][FONT=&quot]للتعرف على العدو والصديق[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]تقوم مصر بعملية دمج لهذا الرادار مع رادار[/FONT][FONT=&quot] P-14 [/FONT][FONT=&quot]السابق ذكره لزيادة القدرة القصوى على كشف الطائرات الشبحية[/FONT][FONT=&quot].


    11- [/FONT][FONT=&quot]رادار[/FONT][FONT=&quot] P-35 [/FONT][FONT=&quot]الروسي[/FONT][FONT=&quot] :[/FONT]

    [​IMG]
    [FONT=&quot]وهو رادار متخصص في الانذار المبكر حصلت مصر على النسخة الصينية منه[/FONT][FONT=&quot].[/FONT] [FONT=&quot]
    - [/FONT][FONT=&quot]يستطيع الرادار ان يرصد الاهداف الجوية من مسافة 370 كلم وعلى ارتفاع 25 كلم[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]تم تطوير الرادار باعادة تصميم هوائيات الاستشعار لزيادة سرعة المسح[/FONT][FONT=&quot]الجوي واضافة فلاتر استقطاب للموجات الكهرومغناطيسية[/FONT][FONT=&quot] (Polarization Filters) [/FONT][FONT=&quot]مانعة للتداخل السلبي للاشارت بجانب زيادة قدرة رصد الاهداف[/FONT][FONT=&quot]الجوية على ارتفاع اقل من 300 متر واخيرا اضافة قدرة ظبط الاشارات والنبضات[/FONT][FONT=&quot]لتبقى سليمة لأطول فترة ممكن ضد التشويش المعادي النشط[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]الرادار يحتوي على نظام[/FONT][FONT=&quot] IFF [/FONT][FONT=&quot]للتعرف على العدو والصديق[/FONT][FONT=&quot].


    12- [/FONT][FONT=&quot]رادار[/FONT][FONT=&quot] Lion [/FONT][FONT=&quot]البريطاني[/FONT][FONT=&quot] :[/FONT]

    [FONT=&quot]وهو رادار رصد جوي ثنائي الابعاد بريطاني الصنع[/FONT][FONT=&quot].[/FONT] [FONT=&quot]
    - [/FONT][FONT=&quot]يبلغ اقصى مدى كاشف للرادار 500 كلم في دائرة كاملة ويبلغ اقصى ارتفاع له 25 كلم[/FONT][FONT=&quot].


    13- [/FONT][FONT=&quot]رادار[/FONT][FONT=&quot] TRS-2100 Tiger S [/FONT][FONT=&quot]الفرنسي[/FONT][FONT=&quot] :[/FONT]

    [FONT=&quot]وهو رادار دفاع جوي ثنائي الابعاد لرصد الاهداف الجوية المنخفضة الارتفاع[/FONT][FONT=&quot]ويحتوي على انظمة شديدة المقاومة للتشويش المعادي ويحتوي على نظام تعريف[/FONT][FONT=&quot]العدو والصديق[/FONT][FONT=&quot] IFF.[/FONT] [FONT=&quot]
    - [/FONT][FONT=&quot]يبلغ اقصى مدى للرادار 370 كلم[/FONT][FONT=&quot].


    14- [/FONT][FONT=&quot]رادار[/FONT][FONT=&quot] JY-9A [/FONT][FONT=&quot]الصيني[/FONT][FONT=&quot] :[/FONT]
    [​IMG]

    [FONT=&quot]وهو رادار[/FONT][FONT=&quot]دفاع جوي ثلاثي الابعاد متخصص في كشف الاهداف الجوية على الارتفاعات المنخفضة[/FONT][FONT=&quot].[/FONT] [FONT=&quot]
    - [/FONT][FONT=&quot]يستطيع الرادار ان يعمل في بيئة كاملة من التشويش الالكتروني المعادي[/FONT][FONT=&quot]بالاضافة لخاصية الرصد الكامل في بيئة مليئة بالتضاريس العشوائية الصعبة[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]يصل اقصى مدى كاشف للرادار الى 150 كلم واقصى ارتفاع الى 10 كلم[/FONT][FONT=&quot].


    15- [/FONT][FONT=&quot]رادار[/FONT][FONT=&quot] YLC-6M [/FONT][FONT=&quot]المصري[/FONT][FONT=&quot] :[/FONT]

    [​IMG]
    [FONT=&quot]وهو رادار ثنائي الابعاد مصنع في المصانع الحربية المصرية مخصص لكشف جميع[/FONT][FONT=&quot]الاهداف الجوية على الارتفاعات المنخفضة والمتوسطة في مختلف الظروف الجوية[/FONT][FONT=&quot].[/FONT] [FONT=&quot]
    - [/FONT][FONT=&quot]يحتوي على انظمة توجيه وظبط باستخدام ال[/FONT][FONT=&quot] GPS[/FONT][FONT=&quot]بالاضافة لأنظمة[/FONT][FONT=&quot] IFF [/FONT][FONT=&quot]للتعرف على العدو والصديق[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]يتميز بقدرة عالية على سد الثغرات في الرصد الجوي على الارتفاعات المنخفضة والشديدة الانخفاض[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]يمكن استخدام الرادار كمحطة قيادة وسيطرة لتوجيه المقاتلات لمهامها المختلفة[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]يستطيع التصدي لاعمال الاعاقة والتشويش المعادي[/FONT][FONT=&quot] (ECCM Electronic Eounter-Counter Measures).
    - [/FONT][FONT=&quot]يبلغ المدى الكاشف للراادار حوالي 150 – 200 كلم حسب حجم وطبيعة الاهداف الجوية[/FONT][FONT=&quot].
    و يظهر الرادار خلف قائد الدفاع الجوى الفريق عبد العزيز سيف الدين فى هذا الفيديو
    http://www.youtube.com/watch?v=lzX2uq5M6cQ&feature=related

    16 – [/FONT][FONT=&quot]رادار[/FONT][FONT=&quot] AN/MPQ-64 Sentinal [/FONT][FONT=&quot]الامريكي[/FONT][FONT=&quot] :[/FONT]

    [​IMG]
    [FONT=&quot]وهو رادار دفاع جوي قصير المدى يعمل مصاحبا لبطاريات[/FONT][FONT=&quot] Avenger [/FONT][FONT=&quot]ويستطيع[/FONT][FONT=&quot]تفادي الصواريخ المضادة للرادار والتصدي لاعمال الاعاقة الالكترونية ويعمل[/FONT][FONT=&quot]على النطاق[/FONT][FONT=&quot] X-Band.[/FONT] [FONT=&quot]
    - [/FONT][FONT=&quot]يصل مدى الرادار الى 40 كلم واقصى ارتفاع 20 كلم[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]تمتلك مصر 12 رادار من هذا النوع[/FONT][FONT=&quot].


    17- [/FONT][FONT=&quot]رادار[/FONT][FONT=&quot] Trackstar [/FONT][FONT=&quot]الامريكي[/FONT][FONT=&quot] :[/FONT]

    [FONT=&quot]وهو رادار دفاع جوي متخصص في تتبع الاهداف ويستطيع التقاط اهداف جوية بعدد 64 هدف ويعمل على النطاق[/FONT][FONT=&quot] D-Band.[/FONT] [FONT=&quot]
    - [/FONT][FONT=&quot]يبلغ مدى الرادار حوالي 30 – 60كلم ويستطيع رصد الاهداف الجوية على الارتفاعات المنخفضة ويحتوي علىنظام[/FONT][FONT=&quot] IFF[/FONT]​


    [FONT=&quot]- [/FONT][FONT=&quot]طائرة الأواكس للانذار المبكر والسيطرة والتحكم[/FONT][FONT=&quot] E2-C/Hawkeye [/FONT][FONT=&quot]الامريكية[/FONT][FONT=&quot] :

    [/FONT]


    .jpg][img:000a]http://www.egyptdailynews.com/My%20Webs/edailypics/airforce/egypte2[1].jpg[/img:000a]

    [FONT=&quot]*[/FONT][FONT=&quot]تسلمت مصر منها 8 طائرات تم تحديثهم جميعا الى[/FONT][FONT=&quot]الفئة[/FONT][FONT=&quot] E-2C/Hawkeye-2000 [/FONT][FONT=&quot]المتطورة جدا وسيتم قريبا التحديث للمعيار[/FONT][FONT=&quot] E-2D [/FONT][FONT=&quot]الاحدث على الاطلاق والمزود برادار[/FONT][FONT=&quot] AESA [/FONT][FONT=&quot]ذو مصفوفة ال[/FONT]​
    [FONT=&quot]مسح الالكتروني الايجابي[/FONT][FONT=&quot]
    *[/FONT][FONT=&quot]طبعا سيعترض البعض على انها امريكية لمجرد الاعتراض وأنا متأكد انهم هم[/FONT][FONT=&quot]نفسهم من كانوا سيعترضون اذا لم نكن نمتلكها أيضا :) وكالعادة اقول ان[/FONT][FONT=&quot]موضوع الشفرات والتحكم عن بعد في الطائرة وانها لن تعمل في مواجهة اسرائيل[/FONT][FONT=&quot] ([/FONT][FONT=&quot]وانه الطائرة مابتعرفش ومعمولها عمل من السحرة والجان والعفاريت) وخزعبلات[/FONT][FONT=&quot]الخيال العلمي لا توجد الا في الافلام الامريكية الخيالية[/FONT][FONT=&quot] .... [/FONT][FONT=&quot]معذرة[/FONT][FONT=&quot] !!

    [/FONT][FONT=&quot]تمتلك الطائرة القدرات الاتية[/FONT][FONT=&quot] :[/FONT][FONT=&quot]

    - [/FONT][FONT=&quot]منظومة كاملة من رادارات الكشف السلبية والعاملة بطريقة دوبلر لتحديد[/FONT][FONT=&quot]الاهداف وتعرف انواعها برية او بحرية او جوية حتى الاهداف الشبحية[/FONT][FONT=&quot]
    - [/FONT][FONT=&quot]الطائرة مجهزة بحزمة ملاحية كاملة من انظمة الاقمار الصناعية[/FONT][FONT=&quot] GPS [/FONT][FONT=&quot]والملاحة[/FONT][FONT=&quot]بالقصور الذاتي[/FONT][FONT=&quot] INS [/FONT][FONT=&quot]وانظمة تحديد اقلاع وهبوط بالقمر الصناعي[/FONT][FONT=&quot] GPS Approach
    - [/FONT][FONT=&quot]اجهزة قياس للطقس والتغيرات الجوية والتضاريس الارضية[/FONT][FONT=&quot]
    - [/FONT][FONT=&quot]كمبيوتر للملاحة الآلية والتكتيكية[/FONT][FONT=&quot] Tactical Automatic Flight Computer [/FONT][FONT=&quot]وكمبيوتر للمهامات وتحليلها بقدرة 400% زيادة عن الكمبيوتر السابق[/FONT][FONT=&quot] Onboard Mission Computer
    - [/FONT][FONT=&quot]انظمة اتصال بالاقمار الصناعية ووصلات نقل معلومات رقمية مشفرة ومكودة شديدة التعقيد لمراكز القيادة[/FONT][FONT=&quot]
    - 3 [/FONT][FONT=&quot]لوحات الكترونية لمراقبة وتحديد وجدولة المهمات[/FONT][FONT=&quot]Plan Position Indicator Tabular Display [/FONT][FONT=&quot]يعمل عليها 3 افراد[/FONT][FONT=&quot].
    - [/FONT][FONT=&quot]تمتلك الطائرة الرادار العملاق[/FONT][FONT=&quot] AN/APS-145 [/FONT][FONT=&quot]ذو مدى كاشف يصل الى 640 كلم ويستطيع كشف الطائرات النفاثة من مسافة 550 كلم[/FONT][FONT=&quot]
    - [/FONT][FONT=&quot]يستطيع رادار الطائرة ان يتتبع اكثر من 2000 هدف معا وفي نفس الوقت[/FONT][FONT=&quot]يمكنه رصد 20 الف هدف معا بالاضافة لامكانية قيادة وتوجيه 40 - 100 من مهام[/FONT][FONT=&quot]الاعتراض/القصف الجوي بجانب احتوائه على نظام التعرف على العدو والصديق[/FONT][FONT=&quot]بعيد المدى[/FONT][FONT=&quot] IFF
    - [/FONT][FONT=&quot]تستطيع الطائرة البقاء في الجو لمدة تصل الى 6 ساعات على ارتفاع يصل الى 9 الاف متر[/FONT][FONT=&quot]
    - [/FONT][FONT=&quot]رادار الطائرة محصن ضد اي اعاقة الكترونية ويستطيع العمل في مختلف الظروف الجوية حتى السيئة منها[/FONT][FONT=&quot]
    - [/FONT][FONT=&quot]الطائرة تستطيع القيام بوظائفها منفردة او بالتنسيق مع الطائرات الاخرى او الرادارات الارضية ومراكز القيادة والسيطرة[/FONT][FONT=&quot]
    - [/FONT][FONT=&quot]الطائرة تستطيع القيام بمهام الرصد والمسح الجوي بدلا من المقاتلات[/FONT][FONT=&quot]الصديقة مما توفر ميزة التخفي لها لأنه عندما تقوم المقاتلة باغلاق[/FONT][FONT=&quot]راداراها وتتحول للهجوم الصامت معتمدة على رادار طائرة الاستطلاع فيصعب على[/FONT][FONT=&quot]الرادارات المعادية كشفها الا في حالة تشغيلها لرادارها مرة اخرى فيتم[/FONT][FONT=&quot]رصدها من خلال موجاته[/FONT][FONT=&quot]
    - [/FONT][FONT=&quot]تستطيع الطائرة القيام بمهام رصد حركة المرور والملاحة والطيران والاشراف والتوجيه في عمليت البحث والانقاذ[/FONT][FONT=&quot]

    *[/FONT][FONT=&quot]تعتبر التقارير الدولية ان طائرات الاواكس المصرية تمثل خطورة شديدة عند[/FONT][FONT=&quot]عملها مع مقاتلات اف-16 المصرية حيث استطاعت قواتنا الجوية ان تستغل رادار[/FONT][FONT=&quot]الاواكس العملاق في توجيه صاروخ[/FONT][FONT=&quot] AIM-7 Sparrow [/FONT][FONT=&quot]جو/جو متوسط المدى البالغ 55[/FONT][FONT=&quot]كلم حتى يصل مداه الى 96 كلم يما يفوق المدى العملياتي لصاروخ[/FONT][FONT=&quot] AIM-120 AMRAAM C [/FONT][FONT=&quot]الموجود مع مقاتلات اف-16 واف-15 الاسرائيلية وبالتالي يستطيع[/FONT][FONT=&quot]الطيار ان يطلق عدة صواريخ على عدة اهداف في وقت واحد دون الحاجة للتوجيه[/FONT][FONT=&quot]حيث ستتحمل الاواكس هذا العبء عنه و السبب فى وصول الصاروخ و قدرة على[/FONT][FONT=&quot]الاصابه من هذا المدى هو قوة الرادار الخاص بالاواكسى بالاضافه الى زيادة[/FONT][FONT=&quot]الدى المكتسب من سرعة و ارتفاع الطائره[/FONT][FONT=&quot] .
    [/FONT][FONT=&quot]بخصوص توجيه السبارو بالاواكس[/FONT][FONT=&quot] :[/FONT]
    [FONT=&quot]أولا نقرأ[/FONT][FONT=&quot] :[/FONT]
    [FONT=&quot]gypt’s combination of better fighters and
    supporting E-2 AWACS planes would make even Sparrow-armed F-16s
    extremely dangerous. The absence of AMRAAM missiles does have the effect
    of preserving [/FONT][FONT=&quot]Israel[/FONT][FONT=&quot]’s technological edge, however, even though F-16s are also the mainstay of the Israeli air force[/FONT]
    [FONT=&quot]رابط[/FONT][FONT=&quot] :[/FONT]
    [FONT=&quot]http://www.defenseindustrydaily.com/...D-Fleet-05860/[/FONT]
    [FONT=&quot]صاروخ[/FONT][FONT=&quot] AIM-7/Sparrow [/FONT][FONT=&quot]يمثل خطورة اكبر عند اطلاقه من مقاتلة[/FONT][FONT=&quot] F-16 [/FONT][FONT=&quot]المصرية بالاشتراك مع طائرة أواكس ... كيف ؟[/FONT]
    [FONT=&quot]The AIM-7 Sparrow relies on semi-active
    homing of the launch aircraft radar reflected from targets up to 100 km
    away. It travels at 4 Mach at all aircrafts altitudes and has a range
    of 52 nm [/FONT]
    [FONT=&quot]http://a1.sphotos.ak.fbcdn.net/hphot...67415922_n.jpg[/FONT]
    [FONT=&quot]رابط التقرير صفحة 9 بعد المقدمة والجداول والفهرس[/FONT][FONT=&quot] :[/FONT]
    [FONT=&quot]www.dtic.mil/dtic/tr/fulltext/u2/a237381.pdf[/FONT]

    [FONT=&quot]صاروخ[/FONT][FONT=&quot]سبارو يعتمد على التوجيه الراداري شبه النشط (يعني بيحتاج من الطيار[/FONT][FONT=&quot]الاغلاق الدائم على مقاتلة الخصم حتى حدوث الاصابة لأنه بيعتمد على توجيه[/FONT][FONT=&quot]الرادار الخاص بالمقاتلة او طائرة الاواكس) من الموجات الرادارية المنعكسة[/FONT][FONT=&quot]من على سطح الاهداف الجوية حتى مسافة 100 كلم !! ... يستطيع الصاروخ[/FONT][FONT=&quot]الطيران بسرعة 4 ماخ او 4900 كلم/ساعة على مختلف الارتفاعات ويصل مداه الى[/FONT][FONT=&quot] 52 [/FONT][FONT=&quot]ميل بحري او 96 كلم[/FONT][FONT=&quot] !!![/FONT]
    [FONT=&quot]طب كيف اذا كان اقصى مدى للصاروخ هو 55 كلم ؟ لأ[/FONT][FONT=&quot] .......[/FONT]
    [FONT=&quot]هذا اقصى مدى ممكن لسوفتوير رادار التوجيه والاطلاق الخاص بالمقاتلة ان[/FONT][FONT=&quot]يصل اليه وبالتالي لا يستطيع الصاروخ ضرب اهداف ابعد من ذلك :) ... ولكن[/FONT][FONT=&quot]اذا اشتركت الاواكس برادارها المرعب فتستطيع توجيه الصاروخ لاهداف جوية على[/FONT][FONT=&quot]بعد 100 كلم وهنا عبقرية القوات الجوية المصرية لأنها دائما تعتمد على[/FONT][FONT=&quot]جزئية معركة الاسلحة المشتركة[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot]اذا[/FONT][FONT=&quot]معلاقة كل مافات بالامرام ؟؟ احب اقول انه صاروخ الامرام (مداه 75 - 90[/FONT][FONT=&quot]كلم) عند اطلاقه يعتمد في البداية على توجيه رادار المقاتلة حتى يقترب من[/FONT][FONT=&quot]هدفه على مسافة 25 كلم فيقوم بتشغيل راداره النشط ( نظام اضرب وانسى[/FONT][FONT=&quot] Fire & Forget ) [/FONT][FONT=&quot]للاطباق على الهدف متخليا عن التوجيه الراداري من المقاتلة[/FONT][FONT=&quot] ... [/FONT][FONT=&quot]اذا في البداية هو مشابه للسبارو في آلية التوجيه الراداري شبه النشط[/FONT][FONT=&quot] .... [/FONT][FONT=&quot]بالاضافة لأن رادار الصاروخ ذو مدى 25 كلم وبالتلي يسقط في مدى انظمة[/FONT][FONT=&quot]التشويش الالكتروني الخاصة بالطائرات المعادية على عكس السبارو الذي يعتمد[/FONT][FONT=&quot]على توجيه راداري من مسافة 50 كلم في المقاتلة او 100 كلم في الاواكس يكون[/FONT][FONT=&quot]بعيد عن اي تشويش معادي[/FONT][FONT=&quot] ....... [/FONT]



    آخر تعديل: ‏30 سبتمبر 2012
  6. عزت

    • إداري مــراقـــب عـــام
    إنضم إلينا في:
    ‏1 مايو 2011
    المشاركات:
    4,662
    الإعجابات المتلقاة:
    2,436
    نقاط الجائزة:
    1,191
    Online
    رد: الدفاع الجوى المصرى 2012

    موضوع جميل ولاكن هناك الكثير من الاسلحة فيه لم تدخل الخدمة بمصر

  7. Mr.Satan

    • <b><font color="#FF0000">Lieutenant General</font>
    إنضم إلينا في:
    ‏16 نوفمبر 2008
    المشاركات:
    1,059
    الإعجابات المتلقاة:
    64
    نقاط الجائزة:
    0
    Offline
    رد: الدفاع الجوى المصرى 2012

    موضوع جميل لكن


    مايقال عن الاس 300 والاس 400 يجب ان يكون مؤكدا


    من مصادر محايدة او مصدر روسى وهذا لم يحدث


    حتى الان وجميع المصادر لاتذكر ان مصر من مقتنى هذا النظام فقط مصدرك


    !!!



    بالنسبة فى طير الصباح ممكن مصدر ؟؟؟


    مشكور على الموضوع بشكل عام و تقييم :b070[1]: :b070[1]:



    تقبل تحياتى

    آخر تعديل: ‏30 سبتمبر 2012
  8. الدرع المصري

    • عضو مميز عضو مميز
    إنضم إلينا في:
    ‏10 يوليو 2010
    المشاركات:
    1,465
    الإعجابات المتلقاة:
    430
    نقاط الجائزة:
    169
    Offline
    رد: الدفاع الجوى المصرى 2012

    بخصوص الاس 300 انا وضعت المصادر عليه فى الموضوع و اعيدها عليك مجددا و هى كالاتى

    [​IMG]
    و هذا المصدر الثانى و اشار الى نفس الكتاب للواء ابو الدهب و هو لواء سابق فى الجيش المصرى
    [FONT=&quot]يؤكد موافقة مصر على شراء [FONT=&quot]S-300[/FONT][FONT=&quot] فى صفقه بلغت عدة مئات الملايين من الدولارات عام 1998 م [/FONT]
    23November 1998 Al-Ittihad reports that Egypt has agreed to the purchase of the[FONT=&quot]Russian S-300 surface-to-air missiles to increase its defense[/FONT][FONT=&quot]capabilities against aircraft and ballistic missiles. —"'Patriotski' in a[/FONT][FONT=&quot]Strategic Deal for Hundreds of Millions, Egypt is Headed Towards the[/FONT][FONT=&quot]Purchase of Russian S-300 Missiles," al-Ittihad (Abu Dhabi), 23 November[/FONT][FONT=&quot] 1998[/FONT]
    [FONT=&quot]رابط :[/FONT]
    [FONT=&quot][FONT=&quot]http://www.nti.org/media/pdfs/egypt_missile.pdf[/FONT]?_=[/FONT]
    [FONT=&quot]والملف يحتوي على الخط الزمني لبرنامج الصواريخ المصري بالكامل منذ الخمسينات وحتى 2009 وهو من وكالة [/FONT][FONT=&quot]NTI[/FONT][FONT=&quot] الدولية المسؤولة عن مراقبة انتشار اسلحة الدمار
    [/FONT]
    [/FONT][FONT=&quot] اضافة الى تصريح اللواء مهندس دكتور/حسام خيرت خبير الصواريخ المصري و رئيس قسم التطوير و التسليح بالقوات المسلحه خلال فترة التسعينات خريج الفنية العسكرية ... والذي اشار في الفيديو الى وجود
    نظام
    [FONT=&quot]S-300[/FONT][FONT=&quot] بجانب البتشورا وتطويرهم في الدقيقة 1:09:31[/FONT][/FONT]
    و هذا مصدر آخر من كتاب التوازن الاستراتيجى بين العرب و اسرائيل
    http://books.google.com.eg/books?id=5jyzSpqg_QMC&pg=PA184&lpg=PA184&dq=Egypt+had+long+been+trying+to+upgrade+its+older+air+defense&source=bl&ots=W2hKR7hK7-&sig=M-lsmlGa8yESn7wKggtmpvti9VE&sa=X&ei=rColUIXCBc-Uswawm4HYBg&ved=0CAwQ6AEwAQ#v=onepage&q=Egypt%20had%20long%20been%20trying%20to%20upgrade%20its%20older%20air%20defense&f=false

    و هذا عن الحرب و السلام
    http://books.google.com.eg/books?id...ying to upgrade its older air defense&f=false
    اما بخصوص الاس 400 فلم يدخل الخدمه ولكن مصر طلبته فى 2009 و تم ارسال وفد عسكرى مصرى الى روسيا لهذا الشأن وقاموا بزيارة مصانع شركة الماز انتاى الروسيه المصنعه لصواريخ اس 400 بالاضافه الى ان روسيا نفسها هى من بادرت بعرض النظام على مصر
    [FONT=&quot]The sources said the delegation, which included Egyptian
    [FONT=&quot]Defense Ministry officials, also toured manufacturing facilities of the[/FONT]
    [FONT=&quot]S-300 and S-400[/FONT][FONT=&quot].[/FONT]
    [FONT=&quot][FONT=&quot]http://menewsline.com/article-1173,3...th-russia.aspx[/FONT][/FONT]
    [FONT=&quot][FONT=&quot]http://missiledefense.wordpress.com/...issile-defense[/FONT]/[/FONT]
    [FONT=&quot]ومصدر من مجلة الدفاعية العسكرية :[/FONT]
    [FONT=&quot]Egypt wants S-400 to counter Iran[/FONT]
    [FONT=&quot][FONT=&quot]http://www.defaiya.com/defaiyaonline...on=com_content[/FONT]&[FONT=&quot]view=article[/FONT]&[FONT=&quot]id=121[/FONT]&[FONT=&quot]Itemid=2[/FONT]&[FONT=&quot]lang=en[/FONT][/FONT]
    [/FONT]
    [FONT=&quot]مصر اول دوله عرضت عليها روسيا شراء منظومة اس 400 فى
    العالم عام 2001 فى وقت كان النظام قيد التجارب و هذا مصر على كلامى .

    [FONT=&quot]http://www.albawaba.com/news/russia-...ll-egypt-libya[/FONT]


    [/FONT]

    آخر تعديل: ‏30 سبتمبر 2012
  9. tactique

    • Banned
    إنضم إلينا في:
    ‏24 يوليو 2012
    المشاركات:
    333
    الإعجابات المتلقاة:
    9
    نقاط الجائزة:
    0
    Offline
    رد: الدفاع الجوى المصرى 2012

    الاس 300 غير موجود في مصر تم عن أي نوع الاس 300 تتكلم أذا كان موجود فعلا.

  10. الدرع المصري

    • عضو مميز عضو مميز
    إنضم إلينا في:
    ‏10 يوليو 2010
    المشاركات:
    1,465
    الإعجابات المتلقاة:
    430
    نقاط الجائزة:
    169
    Offline
    رد: الدفاع الجوى المصرى 2012

    بلاش استفزاز انا وضعت مصادر امامك ولا انته عايزنى احلفلك على المصحف عموما اللى مش عايز يصدق هو حر .

  11. سعدالدين الشاذلى

    • عـــريف أول
    إنضم إلينا في:
    ‏26 أغسطس 2011
    المشاركات:
    183
    الإعجابات المتلقاة:
    23
    نقاط الجائزة:
    27
    Offline
    رد: الدفاع الجوى المصرى 2012

    موضوعك رائع اخى الكريم والله اشتقنا لهذه النوعية من الموضوعات . اما ملاحظاتى فهى كما قال صاحب التعليق السابق عن تاكيد تواجد s300 فلوا تاكد ذلك لاصبحت مصر مؤمنة حتى ضد f35 وايضا اريد اسالك عن توجهات التطوير خصوصا ان وزير الدفاع قال بان مصر ستشهد تحديثا مع بداية العام الجديد . تقبل تحياتى وتقييمى

  12. ILYUSHIN

    • IL-76MD-90
    إنضم إلينا في:
    ‏29 سبتمبر 2011
    المشاركات:
    3,288
    الإعجابات المتلقاة:
    461
    نقاط الجائزة:
    182
    Offline
    رد: الدفاع الجوى المصرى 2012

    في كلام عن تطوير s200 الي s300

    هذا ولله أعلم

  13. سعدالدين الشاذلى

    • عـــريف أول
    إنضم إلينا في:
    ‏26 أغسطس 2011
    المشاركات:
    183
    الإعجابات المتلقاة:
    23
    نقاط الجائزة:
    27
    Offline
    رد: الدفاع الجوى المصرى 2012

    سؤال اخر لماذا مصر تركز بشكل كبير على المدفعية المضادة للطائرات على الرغم ان الاتجاه العالمى نحو الصواريخ ؟

  14. الدرع المصري

    • عضو مميز عضو مميز
    إنضم إلينا في:
    ‏10 يوليو 2010
    المشاركات:
    1,465
    الإعجابات المتلقاة:
    430
    نقاط الجائزة:
    169
    Offline
    رد: الدفاع الجوى المصرى 2012

    لا يمكننا القول بان الاس 300 او حتى الاس 400 تجعل الاجواء مؤمنه تماما ضد الطائرات الشبحيه الرابتور و f35 لكن على الاقل يمكنها بالتعاون و التكامل مع شبكة الرادارات سواء ايجابيه او سلبيه و ذات الاطوال الموجيه المختلفه و طائرات الانذار المبكر و الاواكسى و انظمة الكشف الليزريه و الكهروبصريه ان تكتشف الشبحيات و التعامل معها . و بخصوص خطط التطوير و التحديث فى القوات المسلحه فهى ليست جديده و لكنها خطط مدروسه و منتظمة و نحن فى 2012 بصدد انتهاء الخطه الخمسيه التى بدأت فى عام 2007 لتطوير و تحديث القوات المسلحه لتبدأ بعدها الخطه الاستراتيجيه التى اعتمدها المشير طنطاوى عام 2011 م و بخصوص الدفاع الجوى فان خطط تطويره معده مسبقا حتى عام 2025

  15. الدرع المصري

    • عضو مميز عضو مميز
    إنضم إلينا في:
    ‏10 يوليو 2010
    المشاركات:
    1,465
    الإعجابات المتلقاة:
    430
    نقاط الجائزة:
    169
    Offline
    رد: الدفاع الجوى المصرى 2012

    مصر لا تمتلك s200 ولا اتصور انه يمكن تطويره الى مستوى s300 لا على المستوى التقنى و الفنى ولا حتى من حيث ان النظام اس 200 يعتبر من الانظمة الثابته مثل السام 2 و عكس s300 المتحرك يوجد فارق شاسع بين النظامين .

  16. الدرع المصري

    • عضو مميز عضو مميز
    إنضم إلينا في:
    ‏10 يوليو 2010
    المشاركات:
    1,465
    الإعجابات المتلقاة:
    430
    نقاط الجائزة:
    169
    Offline
    رد: الدفاع الجوى المصرى 2012

    الدفاع الجوى الصاروخى ليس بديلا عن الدفاع الجوى المدفعى و انما يكمل كل منهما الاخر و مصر تهتم بكل مقومات منظومة الدفاع الجوى الناجحه المتكامله و ليس لجانب افضليه على جانب آخر و لك ان تتصور ان المدفعيه م . ط المصريه كان لها دور حاسم فى حرب الاستزاف و حرب اكتوبر و يمكنها التصدى للذخائر الذكيه من قنابل موجهه و صواريخ كروز و غيرها .

  17. سعدالدين الشاذلى

    • عـــريف أول
    إنضم إلينا في:
    ‏26 أغسطس 2011
    المشاركات:
    183
    الإعجابات المتلقاة:
    23
    نقاط الجائزة:
    27
    Offline
    رد: الدفاع الجوى المصرى 2012

    اولا انا لا اقصد التامين 100% ولكن على الاقل وجود سبل لمنع تاثيرها حتى يفكر العدو الف مرة قبل ضرب المناطق الاستراتيجية وخصوصا السد العالى والقاهرة ثانيا هل لك ان تفيدنى بملامح التطوير فى الدفاع الجوى والقوات المسلحة عموما حسب ما يتوافر لك من معلومات او مصادر وهل سيتغير فى خطة التطوير الاستراتيجية شى مع تغيير القيادة وتجديد الدماء ؟ وشكرا

  18. الدرع المصري

    • عضو مميز عضو مميز
    إنضم إلينا في:
    ‏10 يوليو 2010
    المشاركات:
    1,465
    الإعجابات المتلقاة:
    430
    نقاط الجائزة:
    169
    Offline
    رد: الدفاع الجوى المصرى 2012

    ملامح التطوير لا يمكننى ان اتكلم عنها لكن بصفه عامه ( تطوير الدفاع الجوى للتصدى للعدائيات الحاليه و المستقبليه )
    ما هى العدائيات الحديثه و المستقبليه ؟
    1 - الحوامات
    2 - الصواريخ كروز
    3 - القنابل الذكيه الموجهه بدقه
    4 - الطائرات بدون طيار
    5 - المقاتلات و القاذفات الشبحيه
    6 - الحرب الالكترونيه الحديثه
    7 - الصواريخ البالستيه
    و بنا على ما وصل اليه عدونا و ما هو متوقع ان يصل اليه من تطور فى هذه العدائيات يجب ان يساير التطوير و التحديث فى الدفاع الجوى و طبعا بالتعاون و التكامل مع القوات الجويه . خطط التطوير يراعى فيها خطط التطوير لدى العدو يراعى فيها الطوارئ و لا اعتقد ان هذه الخطط قد تتغير بتغير القياده او الوزير لان من يقوم بوضعها هى قيادات و هيئة الاركان لكل فرع من افرع القوات المسلحه و تعتمدها بعد ذالك القياده العامه

    أعجب بهذه المشاركة سعدالدين الشاذلى
  19. بنو صعب

    • عضو مميز BLACKEAGLE
    إنضم إلينا في:
    ‏20 مارس 2008
    المشاركات:
    1,231
    الإعجابات المتلقاة:
    543
    نقاط الجائزة:
    129
    Offline
    رد: الدفاع الجوى المصرى 2012

    مصر تمتلك اقوى دفاع جوي في المنطقة ومن الاقوى في العالم لتنوعه وتعقيده وكثافته.

    آخر تعديل: ‏30 سبتمبر 2012
    أعجب بهذه المشاركة محمدالمصرى2011
  20. Mr.Satan

    • <b><font color="#FF0000">Lieutenant General</font>
    إنضم إلينا في:
    ‏16 نوفمبر 2008
    المشاركات:
    1,059
    الإعجابات المتلقاة:
    64
    نقاط الجائزة:
    0
    Offline
    رد: الدفاع الجوى المصرى 2012

    ياعم براحة علينا :smile: :smile: :smile:



    تعالى نفند المصادر واحد واحد


    اولا


    المصدر الاول


    [​IMG]


    يقول ان مصر قدمت عرض لروسيا بشراء الاس 300


    هذا عام 1997 ولم يوضح ان تم قبول العرض ام لا !!


    وهذا قبل توجهها للولايات المتحدة لشراء الباتريوت باك3 فى 2006


    http://www.kommersant.com/p870793/r...ts_military-technical_cooperation_with_Egypt/

    بالنسبة للمصدر الاخر

    يتحدث فقط عن مفاوضات مصرية روسية بخصوص الاس 400 الحديث جدااا


    الذى لم يعرض حتى الان للبيع حيث ان الجيش الروسى لم يكتفى منه


    بالنسبة لهذا المصدر فهو مصدر مثل الذى قبلة يتحدث عن


    طلب الجيش المصرى للاس 400 ولم يوضح قبول من رفض الجانب الروسى !!


    egypt wants s-400 to counter iran


    وكذلك كتاب الحرب والسلام والتوازن الاستراتيجى بين العرب واسرائيل


    روسيا لم تعرض النظام على احد حيث ان الجيش الروسى لم يكتفى منه بعد


    وبعدين مصر مش حليف روسى اوى كدة ايران و سوريا لم ترسل لهما الاس 300


    المصدر مشكوك فيه بدرجة كبيرة وخصوصا فى هذة الجزئية !!


    خد بقى بعض المصادر الموثوقة عن الدفاع الجوى المصرى وهى تستقى كلامها


    من مصادر اخرى تقارير مخابرتية صور اقمار صناعية تقارير صحفية موثوقة


    تصريحات مسؤولين من مصر وروسيا والولايات المتحدة و مصدرى الاسلة الاخرى


    http://www.globalsecurity.org/military/world/egypt/adf.htm
    http://en.wikipedia.org/wiki/Egyptian_Air_Defense_Command
    http://csis.org/expert/anthony-h-cordesman
    http://www.inss.org.il/



    وغيرهما الكثير



    تقبل تحياتى:icon_farao[1]: :icon_farao[1]: :icon_farao[1]:

    آخر تعديل: ‏30 سبتمبر 2012

مشاركة هذه الصفحة

الاعضاء الذين يشاهدون محتوى الموضوع(عضو: 0, زائر: 0)
