ماذا يضيف SS-C-1B Sepal إلى البحرية السورية

[Eluri Xlux]

SS-C-1B Sepal سابال \ الصاروخ الروسي الغامض الذي حسب ما أجريته من بحوث تبقى غير دقيقة فهو زو مدا يراوح ب +400 كم و رأس حرب ب +2 طن الصاروخ العملاق من الواضح وجود أكثر من 5 إصدارات منه ألبكت جميعها المخابرات الغربية في تصنيفها فساد المعلومات حوله الغموض ... اليوم أكتشفت و تأكدت من وجود سابال بنسخة \SS-C-1B Sepal لدى البحرية السورية بنسخة دفاع ساحلي ... أتمنى من المطلعين ان يكشف لنا بعض المعلومات عنه لنتمكن من تقدير قيمته بلنسبة للمعادلة البحرية في المنطقة

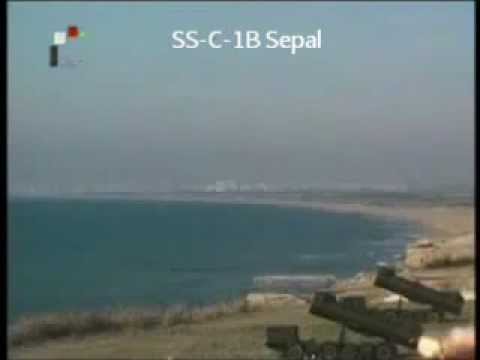

صورة الصاروخ في تدريبات البحرية السورية :

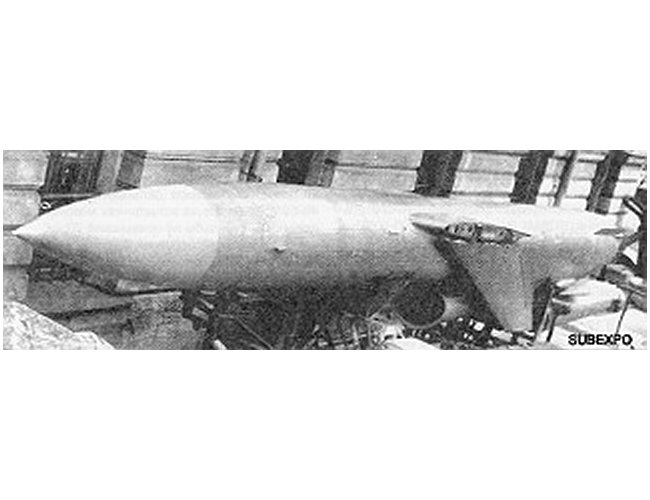

صورة المنظومة :



[فالح المطيري]

رد: ماذا يضيف SS-C-1B Sepal إلى البحرية السورية

ضخم الصاروخ شنو هذا



[Prince Nouada]

رد: ماذا يضيف SS-C-1B Sepal إلى البحرية السورية

Syrian Navy Maneuvers 12/2011

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[مصحف و بندقية]

رد: ماذا يضيف SS-C-1B Sepal إلى البحرية السورية

اليس ياخونت افضل منه لكن مقطع الفيديو يأكد الدقة الكبيرة لدى الصاروخ والرأس المتفجر الضخم والمدمر


​



[samy]

رد: ماذا يضيف SS-C-1B Sepal إلى البحرية السورية

عقبة جديدة ضد الغرب



[الزينى-بركات]

رد: ماذا يضيف SS-C-1B Sepal إلى البحرية السورية

الصاروخ لايضيف شىئ

هو عبارة عن فيل طائر أو نسخة مكبرة من الستيكس

لكن الستيكس حصل على تطويرات صينية فى سلسلة صواريخ سيلكوورم من h1 إلى h4 فتحسنت خواصه وقدرته على المناورة وتم تركيب باحث رادارى عصرى وبعض النسخة تملك بواحث حرارية

لكن السيبال يفقتد لكل هذا فيسهل التشويش عليه برقاقات الألمونيوم ويفتقد للمناورة وبصمته الرادارية والحرارية واضحة مما يجعله هدف ممتاز لكل أسلحة السفينة من أول الصواريخ المتوسطة المدى حتى الرشاشات الثقيلة

ملحوظة النسخ الأخيرة للسيلك وورم تملك مدى يقارب مدى السيبال

بالنسبة لمدى السيبال فهو 200 ميل بحرى عن الطيران على إرتفاع عالى

لكن فى حالة إستخدام أقل إرتفاع له وهو 300 قدم فمداه ينخفض ل 55 ميل بحرى

بالنسبة لرأسه الحربى فهى 2000 رطل أى 900 كجم وليست 2 طن

وأشكك كثيرا فى جاهزيته نتيجة تقادمه

المعروف أنه يحتاج لتوجيه عن طريق وصلة بيانات وتقوم به فى العادة طائرة من طراز بادجر أو مروحية ka-25 قهل تملك سوريا أن تستخدم طائراتها فى ظل سيطرة جوية معادية
من المعروف أن سوريا لاتملك البادجر ولا أعرف إن كانت تملك المروحية ka-25 لكن المحصلة واحدة​



[الزينى-بركات]

رد: ماذا يضيف SS-C-1B Sepal إلى البحرية السورية

4K44B Redut / 4K44 Utyos / SSC-1B Sepal Coastal Defence Systems

The Redut was a mobile coastal defence system using an SPU-35B or SPU-35V TEL carrying a single 3M44/P-35B missile round. A mobile 4R45 Skala targeting radar was employed, with three TELs per battery. The system was introduced during the 1960s.

The system was designed to accept targeting inputs from the Tu-95RTs Bear D, Ka-25Ts Hormone helicopters, and Tu-16 Badger variants with compatible downlinks. At the end of the Cold War the four Soviet V-MF fleets deployed a total of 19 battalions, each with 15 to 18 TELs. The TEL was based on the large ZiL-135K/BAZ-135MB 8 x 8 vehicle.

The 4K44 Utyos was a static coastal battery variant of the same system, with relocatable SM-70 two round launchers, and P-35V missiles. It achieved IOC in 1973.

The Sepal variants were deployed especially around the Black Sea, with detachments also pre-positioned in Bulgaria, and the system was exported to Syria, according to Russian sources.

​

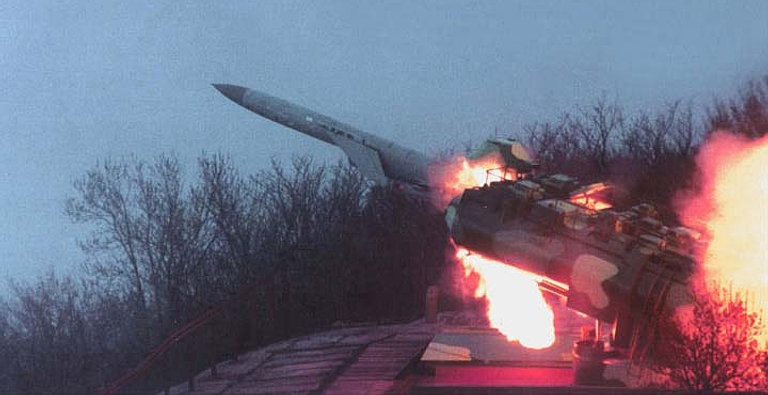

SPU-35B / SSC-1 Sepal TEL launching (via Russian Internet).

A pair of SPU-35B / SSC-1 Sepal TELs launching (via Russian Internet).

SPU-35B / SSC-1 Sepal TEL for and aft views (via Russian Internet).

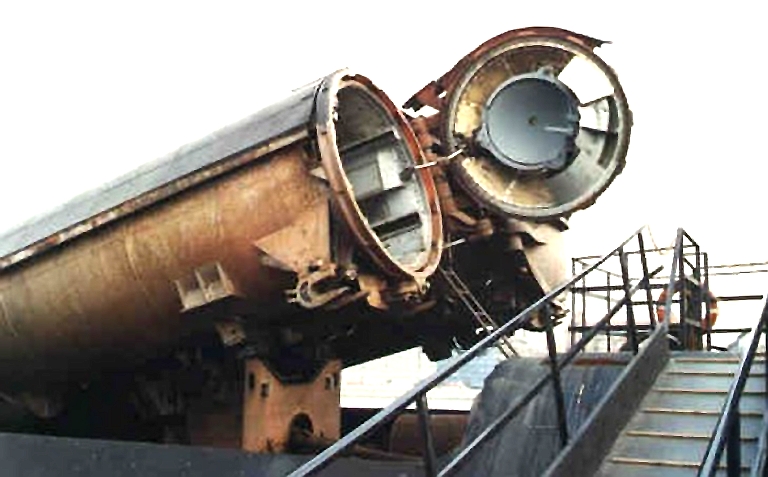

SPU-35B / SSC-1 Sepal TEL launch tube (via Russian Internet).

The 4K44 Utyos was a static coastal missile battery system designed around the P-35 / SS-N-3 Shaddock ASCM. The launcher design is different to the SPU-35 series TELs (Black Sea Fleet website).

​

****************************



[Eluri Xlux]

رد: ماذا يضيف SS-C-1B Sepal إلى البحرية السورية

رأسه الحربي فعلاً وزنه 2 طن الامر واضح من حجمه ... خطورته أن يستعمل مع ياخونت و سي 802
تخيل هجمة تبدأ بصاروخ ياخونت مع سي 802 سيصيب أحد الصاروخين الهدف و يفقدانه القدرة على الدفاع غما من خلال الأذى الذي سيلحق بلرادارات او حتى الصدمة التي سيتعرض لها الطاقم ... في هذا الوقت سيطلق صاروخ سيبال الذي سيصيب هدفه بسبب انعدام دفاعاته و سيقو رأسه الحربي بتكفل بإغراق و الإجهاز على السفينة
و لاخذ العلم هو رقم 1 في الغموض لدا الأستخبارات الغربية بين الأسلحة الساحلية كما انه يستخدم في الغواصات الدفاعية الأستراتيجية للبحرية السوفيتية قديما أي أنه ليس كما يظن البعض سلاح مارق ... و التشويش عليه صعب ليس كما يظن البعض ان رقائق معدنية ستشوش على اي سلاح كان فهذا فكرة خاطئة من الصعب جدا التشويش عليه او حتى السيتكس نفسه التشويش كما ذكرت في احد تعليقاتي سابقا انتهى عصره و تطوير السوفتوير لأي سلاح سيكون كفيل بحمايته لا تنسو إصابة ساعر و إصابات حرب الخليج التشويش مجرد خدعة إعلامية و امريكية أكثر من أي شيئ أخر



[أبوجوهره]

رد: ماذا يضيف SS-C-1B Sepal إلى البحرية السورية

رأسه الحربي فعلاً وزنه 2 طن الامر واضح من حجمه ... خطورته أن يستعمل مع ياخونت و سي 802
تخيل هجمة تبدأ بصاروخ ياخونت مع سي 802 سيصيب أحد الصاروخين الهدف و يفقدانه القدرة على الدفاع غما من خلال الأذى الذي سيلحق بلرادارات او حتى الصدمة التي سيتعرض لها الطاقم ... في هذا الوقت سيطلق صاروخ سيبال الذي سيصيب هدفه بسبب انعدام دفاعاته و سيقو رأسه الحربي بتكفل بإغراق و الإجهاز على السفينة
و لاخذ العلم هو رقم 1 في الغموض لدا الأستخبارات الغربية بين الأسلحة الساحلية كما انه يستخدم في الغواصات الدفاعية الأستراتيجية للبحرية السوفيتية قديما أي أنه ليس كما يظن البعض سلاح مارق ... و التشويش عليه صعب ليس كما يظن البعض ان رقائق معدنية ستشوش على اي سلاح كان فهذا فكرة خاطئة من الصعب جدا التشويش عليه او حتى السيتكس نفسه التشويش كما ذكرت في احد تعليقاتي سابقا انتهى عصره و تطوير السوفتوير لأي سلاح سيكون كفيل بحمايته لا تنسو إصابة ساعر و إصابات حرب الخليج التشويش مجرد خدعة إعلامية و امريكية أكثر من أي شيئ أخر

عزيز انا اتفق مع الاخ في الاعلى
ستكون فائدته محدوده أوشبه معدومه

فكتشافه والتصدي له سهل بسب حجمه

لأكن لو يصيب سيسبب خسائر فادحه​



[Eluri Xlux]

رد: ماذا يضيف SS-C-1B Sepal إلى البحرية السورية

ستكون فائدته محدوده أوشبه معدومه

صحيح فرصته الوحيدة الحقيقية دمجه مع باقي الانواع في هجوم بوقت واحد كما شرحت سابقا للأستفادة من راسه الحربي فقط



[الزينى-بركات]

رد: ماذا يضيف SS-C-1B Sepal إلى البحرية السورية

P-5/4K48 / P-6/4K44/ P-35/4K88 / SS-N-3 / SSC-1 Sepal/Shaddock

​

The first Shaddock variant to enter service was the P-5 / 4K48 variant in 1959, soon followed by the improved P-35 / 4K44 variant, with the P-6 / 4K88 entering service during the eartly 1960s. The Shaddock was a large 10 metre long, 4.5 tonne launch weight, turbojet powered ASCM, with a cruise speed of Mach 1.5 and range of around 200 nautical miles. This massive ASCM was armed either with a 2,000 lb class conventional shaped charge 4G48 warhead or a 350 kilotonne nuclear warhead. A TRD 4D48 turbojet was used, with a pair of 66 klb thrust solid rocket boosters for launch.

The P-35 Shaddock used programmable midcourse cruise profiles, at altitudes of 1300 ft, 13 kft or 23 kft AMSL, with radar guided terminal phase at an altitude of around 300 ft AMSL. The lowest altitude midcourse profile reduced range to around 55 nautical miles.

The Shaddock was initially deployed on Project 58 Grozny and then Project 1134 Sevastopol class cruisers, and by the mid 1960s also on the Project 651 Echo SSGN and 675 Juliet SSGs, these submarines needing to surface in order to raise the large launchers.

The Shaddock used a complex guidance scheme, relying on datalink support during the midcourse profile, with the cruise altitude determined largely by the need to maintain line of sight to the launch vessel.

After launch the Shaddock would climb to cruise altitude following datalink steering commands, with the missile’s position tracked using a beacon transponder by the Front Door/Front Piece radars (SSG/SSGN) or Scoop Pair (DDG/FFG). Once the Shaddock had line of sight to the target, a video datalink was engaged which relayed the seeker image to an operator on the launch vessel. The operator would select the intended target and use the datalink to lock the seeker on that target. The missile would then transition to terminal homing and descend to impact, losing datalink contact as it fell below the radio horizon. Modes for attacking coastal targets were included.

Over the horizon targeting required an airborne surveillance and acquisition system, which was implemented with X-band radar, the large MTsRS-1 Uspekh / Big Bulge carried by the Tupolev Tu-95RTs Bear D maritime reconnaissance and targeting aircraft. The Kamov Ka-25RTs Hormone B helicopter carried a scaled down variant of the radar and were used to provide organic targeting capability on larger warships which deployed this helicopter.

During this period the Soviets developed tactics for saturation ASCM attacks, with multiple submarines or cruisers positioning for launches and using targeting outputs from the Bear D. The principal drawback of the Shaddock was that it required submarines remained surfaced for up to 30 or more minutes until the Shaddock seekers lit up, a major vulnerability. The heavy dependence on datalinks also provided opportunities for jamming​

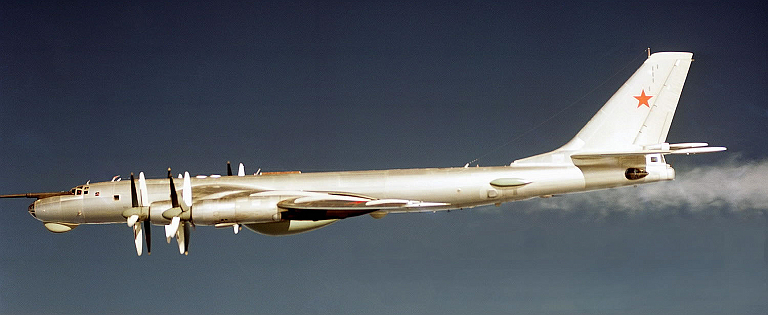

Tu-95RTs Bear D targeting platform. Note the large radome for the bomb bay mounted MTsRS-1 Uspehkh / Big Bulge surface search and ASCM targeting radar, and the ESM antennas for passive ASCM targeting on the aft fuselage (US DoD).

​

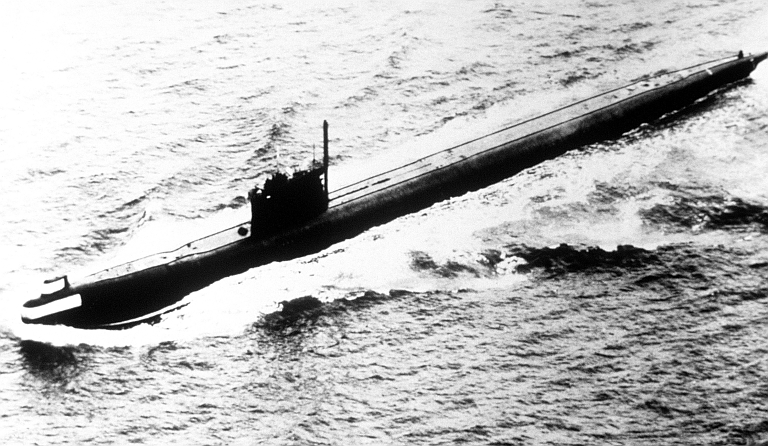

Echo I SSGN (US DoD).

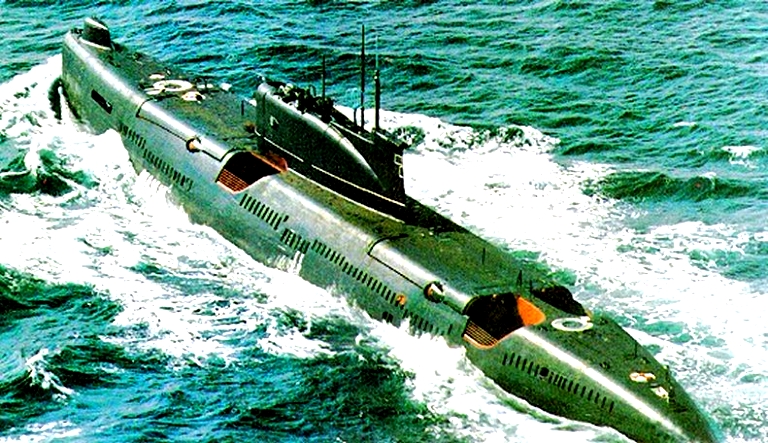

Juliet SSG (US DoD).

Elevated P-6 Launcher.​

رأسه الحربي فعلاً وزنه 2 طن الامر واضح من حجمه ... خطورته أن يستعمل مع ياخونت و سي 802
تخيل هجمة تبدأ بصاروخ ياخونت مع سي 802 سيصيب أحد الصاروخين الهدف و يفقدانه القدرة على الدفاع غما من خلال الأذى الذي سيلحق بلرادارات او حتى الصدمة التي سيتعرض لها الطاقم ... في هذا الوقت سيطلق صاروخ سيبال الذي سيصيب هدفه بسبب انعدام دفاعاته و سيقو رأسه الحربي بتكفل بإغراق و الإجهاز على السفينة
و لاخذ العلم هو رقم 1 في الغموض لدا الأستخبارات الغربية بين الأسلحة الساحلية كما انه يستخدم في الغواصات الدفاعية الأستراتيجية للبحرية السوفيتية قديما أي أنه ليس كما يظن البعض سلاح مارق ... و التشويش عليه صعب ليس كما يظن البعض ان رقائق معدنية ستشوش على اي سلاح كان فهذا فكرة خاطئة من الصعب جدا التشويش عليه او حتى السيتكس نفسه التشويش كما ذكرت في احد تعليقاتي سابقا انتهى عصره و تطوير السوفتوير لأي سلاح سيكون كفيل بحمايته لا تنسو إصابة ساعر و إصابات حرب الخليج التشويش مجرد خدعة إعلامية و امريكية أكثر من أي شيئ أخر

صحيح فرصته الوحيدة الحقيقية دمجه مع باقي الانواع في هجوم بوقت واحد كما شرحت سابقا للأستفادة من راسه الحربي فقط

الكلام واضح الرأس إما نووية أو تقليدية بوزن 2000 رطل أى 900 كجم

ومعارك الزوارق الصاروخية فى حرب 73 بين الزوارق السورية من طراز أوسا والإسرائيلية أثبتت سهولة التشويش على باحث الستيكس وهو من نفس جيل باحث السيبال

رغم أن مدى الستيكس كان أطول من مدى الصاروخ جابرييل لكن إستخدام الرقائق فقط أدى لإعماء الصواريخ فكيف الحال بإستخدام طرق التشويش المتقدمة جدا أو الدمى الخداعية المطابقة فى بصمتها للأهداف البحرية المستهدفة

فرصة هذا الصاروخ فى إصابة هدف كفرصتى فى الإحتراف فى برشلونة:ANSmile04[1]:
​



[Eluri Xlux]

رد: ماذا يضيف SS-C-1B Sepal إلى البحرية السورية

معارك الزوارق الصاروخية فى حرب 73 بين الزوارق السورية من طراز أوسا والإسرائيلية أثبتت سهولة التشويش على باحث الستيكس وهو من نفس جيل باحث السيبال

لم أعلم بحدوث معركة بحرية بين زوارق أسا السورية وإسرائيل من قبل ! على كلن ... لا يمكننا مقارنة صاروخ باخر في النهاية لا انا و لا انت نعرف نوع البواحث او السوفتوير الحالي ... مع طبعا أقتناعي بأن السيتكس و الأسا تسليح قديم أكل عليه الدهر و شرب



[Eluri Xlux]

رد: ماذا يضيف SS-C-1B Sepal إلى البحرية السورية

الكلام واضح الرأس إما نووية أو تقليدية بوزن 2000 رطل أى 900 كجم

أعذرني اذا اخطئت لكني متأكد من 2000 كيلو لذلك سأرجع مصدري و احتمال ال 900 كجم أكيد ممكن لصاروخ صنع ليحمل راس نووي سأتأكد



[مارشــال]

رد: ماذا يضيف SS-C-1B Sepal إلى البحرية السورية

مازال الصاروخ بنسخته الأرضية SS-C-1B Sepal أو 4K44 Utyos منصوبا على البحر الأسود في خدمة قوات الدفاع الساحلي الروسي



[مارشــال]

رد: ماذا يضيف SS-C-1B Sepal إلى البحرية السورية

الصاروخ له دور حاسم في المعركة البحرية السورية ...لماذا ..؟

أسه الحربي التي تزيد عن 3 أضعاف الرؤوس الحربية للصواريخ الأحدث من نفس الإستخدام تجعل استخدام الصاروخ ضد حاملات الطائرات فعالا اذا استخدم في ظل عملية اغراق صاروخي من صواريخ أخرى

وهذا يفسر ورود عدد غير قليل من صواريخ c-802 الصينية والنسخ الإيرانية منها لسوريا خصوصا مع بعض الأخبار حول شراء سوريا لبعض زوارق الصواريخ السريعة من ايران لإغراق الدفاع الخاص بالأسطول الأمريكي

وبالطبع وصول هذا الصاروخ لهدفه يعني قتل الهدف الثمين تماما



[مارشــال]

رد: ماذا يضيف SS-C-1B Sepal إلى البحرية السورية

لنقارنه فقط بالستيكس بأنواعه



[مارشــال]

رد: ماذا يضيف SS-C-1B Sepal إلى البحرية السورية

من خلال متابعتنا لمجلة جينز

P-5/-35 is carried by an eight-wheeled launcher vehicle when used for coastal defence, and was given the NATO designator SSC-1B. Unconfirmed reports suggest that there were possibly further versions developed, known in Russia as P-25.

احيل للتقاعد النسخ الموضوعه على الغواصات والسفن فقط دون الإشارة للنسخ الساحلية

P-5/-6/-7/-10/-35 missiles in Russian service have all been replaced by P-500 (SS-N-12 'Sandbox'), and there are no missiles left in service on board ships or submarines in

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[مارشــال]

رد: ماذا يضيف SS-C-1B Sepal إلى البحرية السورية

مازال في روسيا

Naval coastal missile-artillery forces deploy two anti-ship systems, the "Utyos" and the
"Redut" (SSC-1B Sepal), each equipped with the P-35B antiship missile.63 the "Utyos"
is a stationary system, and the "Redut" is mobile one. Probably, the mobile anti-ship
system "Rubezh" (SSC-3 Styx) of the coastal missile-artillery forces can also be nuclear-
capable.64

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[مارشــال]

رد: ماذا يضيف SS-C-1B Sepal إلى البحرية السورية

كان لدي موضوع قديم في منتدى اّخر حول هذه العائلة

بعنوان

الصاروخ الكروز السوفيتي الرهيب shaddock/sepal

ss-n-3 sepal
ssc-1a shaddock


يعتبر الصاروخ shaddock/sepal هو مثال على قصور القدرات الإستخباراتية الغربية إبان الحرب الباردة .حيث أطلق الناتو إسم shaddock على 6 صواريخ مختلفين ولا علاقة لهم ببعض من الأصل لكن إحقاقا للحق فقد تم تلافي هذا العيب فقد تم التمييز بين الصاروخين s-35 و p-35 رغم الشبه الشديد بينهما وأعطيا إسمين وهما shaddock و sepal على الترتيب.

تعتبر ال ss-n-3 هي عائلة من الصواريخ المدفوعة بمحركات نفاثة وهي صواريخ جوالة مع وجود ثلاثة أنواع منها (طبعا هناك تخبط غربي بشأن المعلومات عنهم ) لكن سيتم توصيف الصاروخ p-5 بالإسم ss-n-3c shaddock .

يعتبر الصاروخ ss-n-3c shaddock صاروخ موجه توجيها داخليا ويطلق من غواصات echo ii و غواصات whiskey بعد تعديلها و غواصات juliett ويحلق الصاروخ لمسافة 250 ميل بحري بسرعة 0.9 ماخ تقريبا ويعتبر هذا الصاروخ هو الأقدم بين عائلة ال ss-n-3 المكونة من ثلاثة أفراد وهو مماثل للصاروخ السوفيتي أيضا ssc-1a ويسمى shaddock أيضا .

صمم الصاروخ الجوال p-5 في الخمسينات بواسطة مكتب تصميمات chelomey والصاروخ يتميز بجناحين قابلين للطي ark-5 تسمح له بالإنطلاق من الغواصات ذوات القطر الأصغر .

الصاروخ p-5 مداه 500 كلم عند ارتفاع 100-400 متر وبسرعة 345 متر / ثانيه أو 0.9 ماخ .

الصاروخ الثاني وهو p-7 بمدى 1000 كلم وهذه القدرات مكنت هذه العائلة من كونها قادرة على إختراق الدفاع الساحلي للولايات المتحدة إبان الستينات .

ويعتبر مدى الخطأ لهذه الصاروخ عند استخدام مداها الأقصى هو دائرة قطرها 3000 متر وتم تعديل هذا الفرق في اللإصابة بوضع رأس حربي نووي زنة 930 كجم من النوع rds-4 .

وتقول التقارير الغربية (الأمريكية تحديدا) أنه لكي تطلق غواصة الصاروخ ss-n-3c يجب أن تصعد لسطح الماء أولا وتقوم بالإطلاق وتشغيل رادار التتبع ويجب أن تبقى الغواصة عائمة مرتبطة بالصاروخ بواسطة داتا لينك معطية خيار التوجيه للصاروخ عبر مايستجد على رادارها التتبعي.

الصاروخ p-6 أو ss-n-3a shaddock هو الصاروخ الأكثر دقة وهو مخصص لضرب والتهديف على حاملات الطائرات الأمريكية ويطلق من غواصات echo ii و juliett بمدى أقصى 220 ميل بحري وسرعة 1.2 ماخ برأس حربي 2200 رطل تقليدي أو نووي بالنسبة للنسخة ss-n-3a .

في نسخته المضادة للسفن تعتمد الغواصة echo على رادار محمول على طائرة حراسة بحرية وتوجيه نهائي بواسطة باحث راداري بالصاروخ نفسه .

في الإرتفاعات العالية تكمن خطورة إستهداف الصاروخ بأنظمة الدفاع الجوي كونه يصير بطيئا ويبقى راداره معرضا للتشويش والخداع.

الصاروخ p-35 ss-n-3b sepal هو صاروخ موجه راداريا ويطلق من السفن الصاروخية والطرادات الصاروخية طرازات kynda و kresta i ومداه 150 ميل بحري بسرعة 1.2 ماخ ويحمل رأس حربي 2200 رطل.

من الممكن إطلاق الصاروخ s-35 ssc-1a shaddock من عربة ساحلية ثمانية العجلات ذات مظهر غريب ولكي يتم إطلاقه يتم إنزال أربعة مثبتتات هيدروليكية ويتم إزالة غطاء القاذف الأسطواني ويتم إنزال الدروع المضادة للعادم على نوافذ السيارو أو العربة ورفع القاذف لزاوية الإطلاق ويتم معرفة هذه السيارة من بروز سقف غرفة قيادة السيارة للأمام.


مواصفات الصاروخ


المصمم:

Chelomey​

دخول الخدمة:

الخمسينات​

الطول:

10.2 متر للنسخه ss-n-3a/b
11.75 متر للنسخه ss-n-3c​

القطر:

0.98 متر​

عرض الجناح:

5 متر
​

الوزن:

5.400 كجم​

الرأس الحربي:

1000 كجم تقليدية شديدة الإنفجار
350 كيلو طن رأس نووية
​

الدفع:

دافعين بالوقود الصلب

دافع نفاث​

السرعة القصوى:

0.9 ماخ
​

المدى الأقصى المؤثر:

450 كلم للصاروخ ss-n-3a/b
750 كلم للصاروخ ss-n-3c​

التوجيه:

داخلي مع توجيه داتا لينك مع القاذفة أثناء التحليق​



[مارشــال]

رد: ماذا يضيف SS-C-1B Sepal إلى البحرية السورية

طبعا جدير التوضيح بالنسبة لنقطة التوجيه عبر طائرة tu-142 أو ka-25 عبر الداتا لينك

فالنسخه السورية هي نسخة radar homing وليست inertial guidance وبالتالي يمكنه العمل استقلاليا كسلاح تدمير مساحي بمدى خطأ 3 كلم على أكثر تقدير
