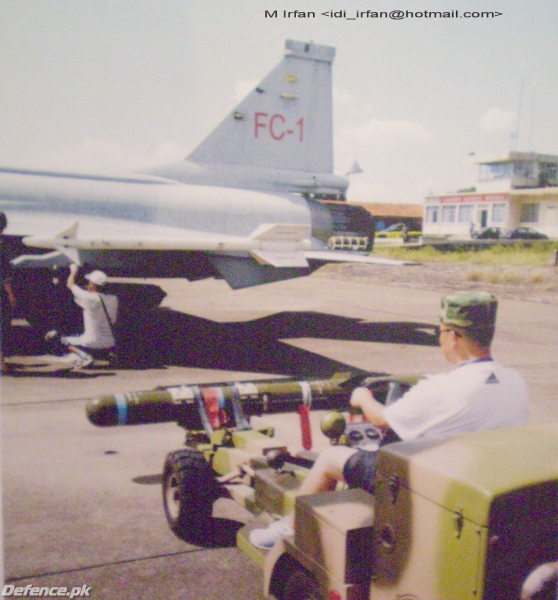

1 (المدرج الاختراق قنبلة - 1)
الوصف
• مدرج الاختراق قنبلة تستخدم لتحييد أهداف محددة مثل الممرات ، والمخابئ الخ.
• إن تأثير الدمار يتم الحصول عليها عن طريق تأثير سرعة عالية ، وتغلغل ثم الاضطراب من الأهداف الصعبة من خلال تفجير الرؤوس الحربية مع أي خطر لتسليم الطائرات.
• ان القنبلة يمكن الافراج عنهم بسرعة عالية وارتفاع منخفض لتفادي دفاعات العدو.
• وعند التسليم ، القنبلة يتباطأ إلى سرعة منخفضة جدا للحصول على زاوية والاختراق لزيادة المسافة بين سلامة قنبلة والإفراج عن الطائرة. في وقت لاحق اطلاق النار من المحركات الصاروخية تسارع القنبلة إلى سرعة عالية جدا لاختراق الهدف الثابت.
• الإصدار المغلف
■ 450 <المعيار المحاسبي الدولي رقم <600 عقدة
■ الارتفاع : ≥ 200 قدم
• تتكون من أربع التجميعات الفرعية الرئيسية : --
■ والرؤوس : يقع في واجهة وزنه حوالي 105 كغ
■ وتسلسل الجمعية العامة : وتقع مباشرة خلف رأس ويتحكم في تسلسل العمليات.
■ والمظلات القسم : تعلق على تنورة الخلفي من التعزيز من قبل عصابة jettisonable الشبك ويحتوي على اثنين من المزالق جر (التباطؤ والرئيسي).
■ والمحركات الصاروخية : قاعدة مزدوجة تعمل بالوقود والحروق ل0.45 ثانية ، ويوفر قوة دفع لل10،000 دان
• يمكن أن يقوم حلف شمال الاطلسي على أنظمة تعليق القياسية
التشغيل
مخزنة في حاويات مختومة خاصة ، مما يتيح التثبيت على الطائرات مباشرة من الحاوية دون أي قبل انعقاد الجمعية التركيب أو التعديل.
المرحلة المتخلفين :
• طرد من شلال السحب.
• نشر المظلة الأولى السحب.
• قذف ونشر شلال الرئيسية.
• قياس تسارع الوقت / الظروف.
مرحلة التسارع :
• طرد من المظلة الرئيسية والاشتعال في المحركات الصاروخية.
• التسارع إلى 250 م / ث في 0.45 ثانية.
• تأثير الانفجار وبعد الاختراق.
في حالة الطوارئ مبعدا ، قنبلة تسقط تماما الخاملة.
الأبعاد
• الطول الكلي : 2491 ملم
• المدة باستثناء هدية الجبهة : 2414 ملم
• الحد الأقصى لهيئة القطر : 223 ملم
• الحد الأقصى لسبان : 430 مم
• التقريبي عموما دفع الوزن : 165 كلغ
• إطلاق الوزن التقريبي : 200 كغم
السلامة
• لا الإشعال الكهربائي.
• اسحب المزالق ليست مقفلة أثناء الرحلة الأسير.
• المحركات الصاروخية لا اطلاق النار اذا وشلال الرئيسي هو عدم نشر ما يكفي من الوقت ل.
• الصمامات والرؤوس الحربية القطار نارية يبتعد عن خط اطلاق النار من قبل المحركات الصاروخية.
RPB-1 (Runway Penetration Bomb-1)
DESCRIPTION
•Runway penetration bomb is used to neutralize concrete targets like runways, bunkers etc.
•The effect of destruction is obtained by high speed impact, penetration and then upheaval of hard targets by exploding the warhead with no risk to the delivering aircraft.
•The bomb can be released at high speed and low altitude to avoid enemy defenses.
•Upon delivery, the bomb decelerates to a very low speed to obtain the penetration angle and to increase the safety distance between the bomb and the releasing aircraft. Subsequently the firing of the rocket motor accelerates the bomb to a very high speed for penetration into the hard target.
•Release envelope
■450 < IAS < 600 knots
■Altitude: ≥ 200 feet
•Consists of four main sub-assemblies:-
■The Warhead: located at the front and weight approximately 105 kg
■The Sequence Assembly:located immediately behind the warhead and controls the sequence of operations.
■The Parachute Section: attached to the rear skirt of the booster by a jettisonable clamp ring and contains two drag chutes (deceleration and main).
■The Rocket Motor: double base propellant, burns for 0.45 seconds and provides a Thrust of 10,000 DaN
•Can be carried on NATO standard suspension systems
OPERATION
Stored in a special sealed container, allowing installation on the aircraft directly from the container without any pre-installation assembly or adjustment.
Retarded Phase:
•Ejection of drag chute.
•Deployment of the first drag chute.
•Ejection and deployment of main chute.
•Measurement of the acceleration / time conditions.
Acceleration Phase:
•Ejection of the main chute and ignition of the rocket motor.
•Accelerates to 250 m/s in 0.45 seconds.
•Impact and explosion after penetration.
In case of emergency jettisoning, bomb drops completely inert.
DIMENSIONS
•Overall Length: 2491 mm
•Length excluding the Front Fairing: 2414 mm
•Maximum Body Diameter: 223 mm
•Maximum Span: 430 mm
•Approximate Overall Propelled Weight: 165 kg
•Approximate Launch Weight: 200 kg
SAFETY
•No electrical ignition.
•Drag chutes are not locked during captive flight.
•Rocket motor does not fire if main chute is not deployed for sufficient time.
•The warhead fuze pyrotechnic train stays out of line before Firing of rocket motor.
الوصف
• مدرج الاختراق قنبلة تستخدم لتحييد أهداف محددة مثل الممرات ، والمخابئ الخ.
• إن تأثير الدمار يتم الحصول عليها عن طريق تأثير سرعة عالية ، وتغلغل ثم الاضطراب من الأهداف الصعبة من خلال تفجير الرؤوس الحربية مع أي خطر لتسليم الطائرات.
• ان القنبلة يمكن الافراج عنهم بسرعة عالية وارتفاع منخفض لتفادي دفاعات العدو.
• وعند التسليم ، القنبلة يتباطأ إلى سرعة منخفضة جدا للحصول على زاوية والاختراق لزيادة المسافة بين سلامة قنبلة والإفراج عن الطائرة. في وقت لاحق اطلاق النار من المحركات الصاروخية تسارع القنبلة إلى سرعة عالية جدا لاختراق الهدف الثابت.
• الإصدار المغلف
■ 450 <المعيار المحاسبي الدولي رقم <600 عقدة
■ الارتفاع : ≥ 200 قدم
• تتكون من أربع التجميعات الفرعية الرئيسية : --
■ والرؤوس : يقع في واجهة وزنه حوالي 105 كغ
■ وتسلسل الجمعية العامة : وتقع مباشرة خلف رأس ويتحكم في تسلسل العمليات.
■ والمظلات القسم : تعلق على تنورة الخلفي من التعزيز من قبل عصابة jettisonable الشبك ويحتوي على اثنين من المزالق جر (التباطؤ والرئيسي).
■ والمحركات الصاروخية : قاعدة مزدوجة تعمل بالوقود والحروق ل0.45 ثانية ، ويوفر قوة دفع لل10،000 دان
• يمكن أن يقوم حلف شمال الاطلسي على أنظمة تعليق القياسية
التشغيل
مخزنة في حاويات مختومة خاصة ، مما يتيح التثبيت على الطائرات مباشرة من الحاوية دون أي قبل انعقاد الجمعية التركيب أو التعديل.
المرحلة المتخلفين :
• طرد من شلال السحب.
• نشر المظلة الأولى السحب.
• قذف ونشر شلال الرئيسية.
• قياس تسارع الوقت / الظروف.
مرحلة التسارع :
• طرد من المظلة الرئيسية والاشتعال في المحركات الصاروخية.
• التسارع إلى 250 م / ث في 0.45 ثانية.
• تأثير الانفجار وبعد الاختراق.
في حالة الطوارئ مبعدا ، قنبلة تسقط تماما الخاملة.
الأبعاد
• الطول الكلي : 2491 ملم
• المدة باستثناء هدية الجبهة : 2414 ملم
• الحد الأقصى لهيئة القطر : 223 ملم
• الحد الأقصى لسبان : 430 مم
• التقريبي عموما دفع الوزن : 165 كلغ
• إطلاق الوزن التقريبي : 200 كغم
السلامة
• لا الإشعال الكهربائي.
• اسحب المزالق ليست مقفلة أثناء الرحلة الأسير.
• المحركات الصاروخية لا اطلاق النار اذا وشلال الرئيسي هو عدم نشر ما يكفي من الوقت ل.
• الصمامات والرؤوس الحربية القطار نارية يبتعد عن خط اطلاق النار من قبل المحركات الصاروخية.
RPB-1 (Runway Penetration Bomb-1)
DESCRIPTION
•Runway penetration bomb is used to neutralize concrete targets like runways, bunkers etc.
•The effect of destruction is obtained by high speed impact, penetration and then upheaval of hard targets by exploding the warhead with no risk to the delivering aircraft.
•The bomb can be released at high speed and low altitude to avoid enemy defenses.
•Upon delivery, the bomb decelerates to a very low speed to obtain the penetration angle and to increase the safety distance between the bomb and the releasing aircraft. Subsequently the firing of the rocket motor accelerates the bomb to a very high speed for penetration into the hard target.
•Release envelope
■450 < IAS < 600 knots
■Altitude: ≥ 200 feet
•Consists of four main sub-assemblies:-
■The Warhead: located at the front and weight approximately 105 kg
■The Sequence Assembly:located immediately behind the warhead and controls the sequence of operations.
■The Parachute Section: attached to the rear skirt of the booster by a jettisonable clamp ring and contains two drag chutes (deceleration and main).
■The Rocket Motor: double base propellant, burns for 0.45 seconds and provides a Thrust of 10,000 DaN
•Can be carried on NATO standard suspension systems
OPERATION
Stored in a special sealed container, allowing installation on the aircraft directly from the container without any pre-installation assembly or adjustment.
Retarded Phase:
•Ejection of drag chute.
•Deployment of the first drag chute.
•Ejection and deployment of main chute.
•Measurement of the acceleration / time conditions.
Acceleration Phase:
•Ejection of the main chute and ignition of the rocket motor.
•Accelerates to 250 m/s in 0.45 seconds.
•Impact and explosion after penetration.
In case of emergency jettisoning, bomb drops completely inert.
DIMENSIONS
•Overall Length: 2491 mm
•Length excluding the Front Fairing: 2414 mm
•Maximum Body Diameter: 223 mm
•Maximum Span: 430 mm
•Approximate Overall Propelled Weight: 165 kg
•Approximate Launch Weight: 200 kg
SAFETY
•No electrical ignition.
•Drag chutes are not locked during captive flight.
•Rocket motor does not fire if main chute is not deployed for sufficient time.
•The warhead fuze pyrotechnic train stays out of line before Firing of rocket motor.
